Система отопления с принудительной циркуляцией: однотрубная, двухтрубная схема для одноэтажного и двухэтажного дома

Варианты подключения радиаторов в однотрубной схеме

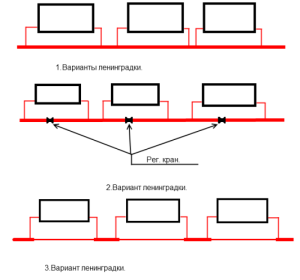

Варианты “Ленинградки”. Нажмите на фото для увеличения.

Варианты подключения батарей в однотрубной системе отопления:

  • нерегулируемая схема;
  • “Ленинградка”.

В нерегулируемом схеме используется минимальное количество соединений и дополнительных элементов. Подключение радиатора к магистрали происходит в двух точках. Во время работы системы отопления невозможно отключить батарею или регулировать температуру теплоносителя в ней. Несмотря на дешевизну в монтаже, такая схема подключения подойдет для отопления только небольших домов.

Схема под названием “Ленинградка” предусматривает установку кранов на трубах, которые соединяют их с радиатором. В обход батареи монтируется байпас, оснащенный краном. Манипулируя кранами, можно регулировать подачу теплоносителя в батарею или полностью отключить радиатор от магистрали. В этом случае придется потратить значительную сумму денег на приобретение дополнительных элементов.

Устройство радиаторов из биметалла

Данный тип радиатора получился в результате соединения двух металлов. Внутренняя часть (основание) изделия имеет форму стального каркаса, внутри которого установлен непосредственно сам теплоноситель, от которого поступает тепло в атмосферу. Прочность стали позволяет выдерживать мощное давление в теплосети, а ее покрытие защищает изделие от образования коррозий.

Снаружи каркас покрыт алюминиевой оболочкой (кожухом). Алюминий обладает хорошей теплопроводностью, быстро нагревается и проводит тепло, поступающее от теплосети. Внешняя оболочка состоит из ребер, чтобы направлять теплый воздух в помещение.

Виды биметаллических радиаторов

Есть два основных вида:

  • Литые или монолитные. Корпус обогревателя отливается в специальной форме.
  • Секционные или сборные. Конструкция собрана из отдельных секций с помощью резьбовых соединений.

Габариты сборного радиатора можно расширить за счет добавления дополнительных секций. Литой (монолитный) радиатор расширить не получится, но есть готовые варианты, имеющие широкий выбор размеров, можно подобрать подходящий.

На заметку! Литые модели в отличие от сборных стоят на порядок выше!

Чтобы выбрать надежный радиатор для квартиры, нужно знать устройство самой теплосети. В современных многоэтажках лучше устанавливать монолитные обогреватели. Они более стойкие к скачкам давления в трубах. Секционная модель может не выдержать таких нагрузок из-за своей особой конструкции. Однако такому типу радиатора можно поставить дополнительные секции, что в некоторых случаях необходимо. К тому же его гораздо проще обслуживать.

Полубиметаллические радиаторы

Этот тип радиатора отличается тем, что его основание изготовлено не только из стали, но и некоторые его части выполнены из алюминия, что делает изделие менее прочным в отличие от оригинала. Из-за этого резко снижается качество изделия и долговечность. Место стыка стальной трубы с алюминиевой трубой быстро изнашивается из-за разной степени расширения этих двух металлов при нагревании. Поэтому полубиметаллические радиаторы сильно уступают биметаллическим по качеству.

Полубиметаллические радиаторы можно определить по их облегченному весу. При выборе радиатора стоит учесть этот параметр. Такие обогреватели больше пригодны для установки в загородных домах, так как они имеют схожесть с алюминиевыми.

Что такое межосевое расстояние

У всех биметаллических радиаторов имеется расстояние между входным и выходным отверстием. Самая распространенная величина 350 мм или 500 мм, но можно найти в продаже батареи с расстоянием между осями в 200 мм или 800 мм.

Материал изделия

Внутренний каркас биметаллических радиаторов изготавливается из прочного стального сплава, а внешняя оболочка из алюминия. Стальное основание способно противостоять высоким давлениям в трубах и гидравлическим ударам. Качественная сталь не подвержена появлению коррозии, а внешний кожух из алюминия хорошо нагревается, и быстро распространят тепло по всему помещению. Высокоуглеродистая сталь имеет особую прочность и долговечность.

Но к самому прочному, но дорогостоящему варианту можно отнести радиатор с медным основанием. Срок службы такого изделия может превысить 50 лет!

На что еще следует обратить внимание при выборе радиатора

Нужно знать, как организовано теплоснабжение в домах и, обратить внимание на следующие характеристики самих приборов:

  • Если в теплосети есть превышенное содержание щелочи или кислоты, стоит выбрать радиатор с основанием из нержавеющей стали или меди;
  • Внешняя оболочка радиатора должна быть достаточно толстой, чтобы не прогибаться под механическими воздействиями;
  • Толщина стенки внутреннего основания радиатора должно быть более 3 мм;
  • Оптимальная ширина ребра батареи от 7 см. С таким показателем теплоотдача будет достаточная.
  • Срок службы качественного отопительного прибора должен составлять не менее 20 лет.

Тип системы

На этапе проектирования автономной отопительной радиаторной системы важно выбрать тип расширительного бака – это влияет на функциональность системы, особенности ее обустройства и обслуживания, выбор приборов отопления

Двухтрубная система отопления

Расширительный бак – обязательный атрибут автономной отопительной системы, который позволяет компенсировать тепловое расширение жидкости в замкнутом контуре. Без этого элемента при нагреве теплоносителя трубы лопнули бы из-за увеличения давления.

Открытая система

Схема с открытым расширительным баком

В данном случае расширительный бак представляет собой негерметичную емкость (обычно с крышкой), которую требуется установить в верхней точке контура. Чаще всего элемент монтируют на чердаке дома или под потолком. Так как жидкость постепенно испаряется, необходимо регулярно проверять ее уровень и подливать из емкости или специально проведенного крана. При недостатке воды в системе теплоноситель может перегреться и вскипеть.

Расширительный бак открытого типа

Использование открытого расширительного бака:

  • делает невозможным использование антифриза вместо воды, так как при его испарении выделяются опасные для здоровья вещества
  • ограничивает выбор радиаторов отопления – не рекомендуется использовать стальные, поскольку в теплоноситель свободно проникает кислород, способствующий быстрой коррозии металла

Закрытая система

Двухтрубная закрытая отопительная система

Расширительный бак для закрытой системы представляет собой емкость с эластичной мембраной внутри. Теплоноситель расширяется, заставляя растянуться мембрану – при этом сжимается воздух в оставшейся части герметичного бака. При остывании жидкости мембрана возвращает свою форму.

Такая конструкция эффективно компенсирует резкое повышение или понижение давления в контуре. Это предотвращает выход из строя оборудования, продлевает сроки его эксплуатации.

Мембранный расширительный бак

Установка мембранного расширительного бака удорожает отопительную систему, но делает ее более надежной, удобной и эффективной. Такой бак можно смонтировать в любом подходящем месте, он не требует постоянных ревизий,  позволяет выбрать любой тип радиатора и вид теплоносителя – воду или антифриз. Использование антифриза дает возможность не бояться перемерзания трубопровода, если в мороз котел перестанет работать.

Водяной насос для частного дома или дачи: виды, принцип действия и критерии выбора (Фото & Видео) +Отзывы

Схемы отопления

Водяное отопление Схема отопления с принудительной циркуляцией теплоносителя бывает двух видов — однотрубная и двухтрубная. Разница в них достаточно существенная. Здесь не только различается схема разводки труб, но и их количество, а также набор запорной, регулирующей и контролирующей арматуры.

Однотрубная система отопления

Здесь также надо рассмотреть два варианта, потому что существует горизонтальная и вертикальная схема.

Первый вариант очень простой. Все радиаторы отопления вставляются в контур сети последовательно. То есть, теплоноситель из одного прибора перетекает в другой с последующим переходом по обратному контуру в котел. На каждом приборе установлены краны Маевского, через которые удаляется воздух из системы, а также краны или вентили, с помощью которых можно отсечь часть системы или один небольшой участок. Установленный в такой схеме насос будет очень актуален.

Здесь есть один момент, на который необходимо обратить особое внимание. Эта схема для многоэтажного дома используется в вариации, когда на каждый этаж от стояка отводится своя отдельная ветка

Вертикальная схема является упрощенной. В ней стояк поднимается выше последнего этажа, где происходит спуск трубы на верхний этаж и распределение ее по радиаторам по горизонтальной схеме от прибора к прибору. Далее труба опускается на этаж ниже, где повторяется горизонтальная разводка. И так далее до первого этажа. Теперь вы понимаете, что радиаторы первого этажа всегда будут в охлажденном виде.

Двухтрубная система отопления

Рисунок двухтрубной системы отопления В этой схеме также присутствует два вида разводки — горизонтальная и вертикальная. В свою очередь горизонтальная схема разделяется на:

  • Тупиковую;
  • Попутную;
  • Коллекторную.

В чем отличия этих трех схем?

Первая является самой простой, но в ней очень тяжело контролировать температурный режим. У каждого радиатора свой контур, и чем дальше батарея от котла, тем этот контур длиннее.

Во второй схеме данные контуры одинаковы, что обеспечивает легкость регулирования процесса. Но при этом увеличивается длина самого трубопровода.

А вот третья схема самая эффективная, потому что к каждому радиатору подходит свой отдельный трубопровод, и по нему подается теплоноситель. Равномерность тепла в данном случае обеспечена. Недостаток один — большие материальные затраты на приобретение большого количества материалов и немалые трудозатраты на монтажные работы.

Вертикальная схема разделяется тоже на два вида — с нижней разводкой и с верхней. Первый вариант имеет отличительный конструкционный элемент — стояк подачи теплоносителя проходит через все этажи и на верхнем входит в радиатор, от которого идет обратка. По этой трубе вода поступает на нижний этаж, где также попадает сразу в радиатор. И так далее до котла. То есть, в любой комнате у вас будет присутствовать две трубы.

Еще варианты схем принудительного отопления

Второй вариант совершенно другой. Здесь стояк поднимается от котла вертикально до чердачного помещения, где производится разводка труб на каждый радиатор верхнего этажа. А от них на нижний этаж спускается труба. Эта обратка подходит к радиатору нижнего этажа как подача теплоносителя. То есть, в каждой комнате у вас будет всегда одна труба, соединяющая радиаторы на разных этажах.

Как видите, отопительные системы имеют разные схемы. Выбирая какую-либо из них, необходимо решить один очень важный вопрос — сколько денег выделено на монтаж отопления вашего дома.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

  • для кирпичных на 1 м 3 требуется 34 Вт тепла;
  • для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м 2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

  • Находим объем. 16 м 2 * 3 м = 48 м 3
  • Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м 3 * 34 Вт = 1632 Вт.
  • Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Преимущества и недостатки

Алюминиевые радиаторы сегодня выпускаются всех возможных расцветок, а также с нанесением фотопечати. Что позволяет превратить скучный прибор отопления в шедевр дизайнерского искусства.

Другие положительные стороны алюминиевых радиаторов:

  • Простота монтажа.
  • Они самые лёгкие среди всех батарей.
  • Возможность подобрать оптимальный по мощности прибор, меняя количество секций.
  • Благодаря рёберной конструкции, имеют большую площадь теплообмена.
  • Высокий коэффициент теплоотдачи.
  • Не нужно окрашивать весь период эксплуатации.
  • Демократичная цена.

Есть и недостатки:

  • Если превышен порог опрессовочного давления или не учтено рабочее – высока вероятность прорыва системы.
  • Подверженность коррозийным процессам.
  • Вероятность скопления воздуха, который нужно спускать.
  • Нельзя допускать, чтобы при отключении отопления, радиатор оставался сухим. Контакт с воздухом загубит прибор за несколько сезонов.
  • Если секции радиаторов собраны не на производстве, а вручную – места соединения становятся их слабым местом.
  • Нежелательно использовать воду низкого качества, что проблематично в условиях квартиры, где жилец на теплоноситель повлиять не может.

Побороть газообразование поможет установка автоматического отводчика. А с коррозией производители стараются бороться, обрабатывая внутреннюю поверхность, антикоррозийными составами.

Итак. Алюминиевые батареи в больших количествах устанавливают даже в благоустроенных домах, где не все условия идеальны для их эксплуатации. А уж для автономного отопления эти радиаторы подходят как нельзя лучше, позволяя сделать великолепный ремонт, даже при ограниченном бюджете.

Чтобы определиться с моделью радиатора отопления, нужно знать, по каким важным параметрам выбирать прибор. Батареи отопления – какие лучше? Технические характеристики радиаторов, критерии выбора.

О технических характеристиках биметаллических радиаторов отопления читайте в этой статье.

Плюсы и минусы

За счет использования насоса отопительная система с циркуляцией принудительного типа обладает немаленьким спектром достоинств:

  • Возможность задействования труб любого диаметра – качество работы системы не привязано к диаметру труб, так как насос гарантирует постоянную скорость перемещения теплоносителя и одинаковый прогрев всех зон системы, независимо от размеров применяемых изделий. Это позволяет обеспечить бесперебойную работу системы даже с недорогими трубами уменьшенного диаметра.
  • Упрощенный монтаж – нет необходимости строго выдерживать определенный угол укладки труб, как в случае с системой с естественным типом циркуляции, что дает возможность выполнять монтаж оборудования своими руками.
  • Независимое регулирование температуры – имеется возможность выставлять в каждой отдельной комнате одноэтажного дома конкретную температуру, независимо от температуры в соседнем помещении.
  • Отсутствие температурных перепадов – благодаря насосу в системе нет существенных температурных колебаний, что значительно увеличивает срок службы всех приборов и узлов.

Разводка труб отопления в частном доме

Среди основных минусов:

Зависимость отопления от электроснабжения – вследствие использования циркуляционного насоса, отопительная система требует обязательного подключения к электросети.

Совет. Обезопасить насос от аварийных выключений электричества можно с помощью источника бесперебойного питания.

Дискомфортный уровень шума – работа насосной установки сопровождается не очень приятным шумом.

Без сомнений, отопительная система с принудительной циркуляцией по многим показателям превосходит вариант с естественным перемещением теплоносителя. Вот почему ее чаще всего выбирают для одноэтажных домов

Но чтобы этот выбор принес только положительные результаты, важно грамотно организовать отопление, так что внимательно изучите доступные схемы устройства системы – они все перед вами

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

  1. КТ – это то количество тепла, которое требуется данному помещению.
  2. S – площадь.
  3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
  4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
  5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
  6. 50% — коэффициент составляет 1.2;
  7. 40% — 1.1;
  8. 30% — 1.0;
  9. 20% — 0.9;
  10. 10% — 0.8.
  11. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
  12. +35 = 1.5;
  13. +25 = 1.2;
  14. +20 = 1.1;
  15. +15 = 0.9;
  16. +10 = 0.7.
  17. К5 указывает на корректировку при наличии наружных стен.Например:
  18. когда она одна, показатель равен 1.1;
  19. две наружные стены – 1.2;
  20. 3 стены – 1.3;
  21. все четыре стены – 1.4.
  22. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
  23. неотапливаемого чердака – коэффициент 1.0;
  24. чердак с обогревом – 0.9;
  25. жилая комната – 0.8.
  26. К7 – это коэффициент, который указывает на высоту потолка в комнате:
  27. 2.5 м = 1.0;
  28. 3.0 м = 1.05;
  29. 3.5 м = 1.1;
  30. 4.0 м = 1.15;
  31. 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров

Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Плюсы и минусы


Алюминиевые батареи мало весят и легко вписываются в любой интерьер Отопительный радиатор из алюминия отличается рядом преимуществ:

  • легкий вес;
  • привлекательные внешние характеристики, гармонично вписывающиеся в любой интерьер, дизайнерское решение;
  • оптимальная теплоотдача, которая позволяет уменьшить размеры батареи и сэкономить место;
  • ремонтопригодность, материал в случае появлении трещин легко паяется;
  • простота монтажа, ухода;

    У алюминиевых радиаторов отсутствует защита от гидроудара

  • бюджетность.

Также есть некоторые недостатки:

  • ограничения по качеству теплоносителя;
  • низкая устойчивость к агрессивным средам;
  • отсутствие защиты от гидроудара;
  • склонность к газообразованию.

Преимущества и недостатки гравитационной системы

Система отопления одноэтажного дома с естественной циркуляцией имеет следующие преимущества:

  1. Сети просто монтируются и эксплуатируются. Для их обслуживания не нужно приглашать специалистов.
  2. В контур не устанавливают циркуляционный насос и группу безопасности. Отсутствие насосного оборудования обеспечивает бесшумную работу.
  3. Поскольку не используются приборы, работающие от электричества, система считается энергонезависимой и может работать даже при перебоях с подачей электричества.

Отопление самотеком не применяют в многоэтажном доме и постройках со значительной площадью. В таких сооружениях не получится добиться эффективного отопления и комфортной температуры в помещениях из-за того, что теплоноситель движется с небольшой скоростью.

Двухтрубная система отопления

Двухтрубная система отличается разграничением подающего и обратного магистральных трубопроводов. Она представлена двумя типами: горизонтальная и вертикальная схемы. Дополнительно обе эти схемы делятся еще на несколько видов.

Горизонтальная схема выполняется в трех вариациях:

  1. Тупиковая – подразумевает, что каждая последующая батарея по ходу перемещения теплоносителя расположена дальше от котла, что увеличивает циркуляционный контур и уменьшает эффективность контроля над отопительной системой.
  2. Попутная – имеет равные циркуляционные контуры, что увеличивает протяженность трубопровода, но позволяет облегчить и улучшить контроль над отоплением.
  3. Коллекторная – предполагает обособленное подключение каждого радиатора, что обеспечивает равномерный обогрев, но требует использования большого количества труб.

Вертикальная схема выполняется в двух вариациях:

  1. С нижней развязкой: сначала теплоноситель посредством насоса подается в подающие стояки, через них – к батареям, а после отдачи тепла – по обратной линии трубопровода снова в котел.
  2. С верхней развязкой: теплоноситель подается в магистральный трубопровод, располагающийся на чердаке, мансарде или под потолком, затем оттуда по подающим трубам поступает к батареям, а потом идет в обратную линию трубопровода, проложенную в подвале, и возвращается в нагревательный котел.

Двухтрубная система отопления

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
