Как сделать монтаж отопления в квартире – правильное пошаговое руководство

Несколько советов специалистов

После принятия решения, как сделать водопровод в квартире, необходимо составить проект системы водоснабжения. Вне зависимости от способа разводки труб – коллекторной или лучевой, его разработку лучше доверить профессионалам, которые разбираются в строительных нормах и способны произвести гидротехнические расчеты. Но даже наилучшее проектное решение необходимо правильно реализовать.

Допущенные ошибки могут привести к непоправимым последствиям:

  1. В некоторых случаях мастера с целью экономии средств пренебрегают необходимостью производить утепление труб горячего водоснабжения, проложенных в толще стен или под напольным покрытием. В результате монтаж труб в квартире без теплоизоляции приводит к тому, что тепловая энергия частично передается находящимся рядом материалам и качество воды ухудшается. Помимо этого, конденсат, собирающийся на поверхности трубопровода без утепления, способен испортить отделку помещения.
  2. При выполнении монтажных работ специалисты рекомендуют закрывать концы еще не установленных труб, чтобы внутрь их не попадала грязь и мусор. Если пренебречь этой предохранительной мерой, то после завершения установки водопровод приходится долго и тщательно промывать, а в некоторых случаях и ремонтировать.
  3. В случае, когда требуется выполнять пайку пластиковых труб, ее необходимо выполнять в чистом помещении, где исключена вероятность попадания загрязнений. Такую работу нельзя производить, когда на трубах имеется даже немного влаги. Если осуществляется разводка воды на кухне или в другом помещении, тогда частички мусора или капля воды в местах пайки значительно ослабят прочность соединения. В итоге водопровод не получится качественным.
  4. Специалисты советуют не проектировать систему водоснабжения так, чтобы все трубы были проложены в перекрытии посредством одного общего отверстия. Это приводит к тому, что ухудшаются характеристики функционирования водопровода. Кстати, профессиональные проектировщики никогда не совершают данную ошибку.
  5. Также к серьезным неприятностям при проведении монтажных работ может привести недостаточное количество используемых запорных устройств. Данный вид арматуры в обязательном порядке должен присутствовать перед каждым сантехническим прибором, к которому подводится вода. Его также монтируют для каждого стояка, обеспечивающего ввод водопровода в квартиру.
  6. Если на жилом объекте запроектировано обустройство не одного, а нескольких санузлов, запорный кран желательно установить для каждого из них.

Обычно одновременно профессионалы проектируют разводку водопроводной и канализационной систем. Главное условие, которое нужно соблюдать при этом – не допускать, чтобы стояки и трубопроводы каждой из них не перекрывали друг друга. В будущем выполнение данного требования облегчит проведение ремонтных работ и уход за инженерными коммуникациями.

Монтаж системы отопления в квартире

Монтаж отопления в квартире своими руками включает в себя следующие этапы:

  1. Перед тем, как развести отопление в квартире, нужно провести разметку в тех местах, где будут располагаться элементы отопительной системы. Радиаторы чаще всего монтируются на одном уровне, для чего достаточно перенести первую отметку на все остальные точки установки отопительных приборов.
  2. Далее можно устанавливать радиаторы. Работа эта особой сложностью не отличается – всего-то и нужно, что подготовить отверстия в стенах, зафиксировать крепежные элементы дюбелями и подвесить на них радиаторы.
  3. Следующий шаг – подготовка труб. На этом этапе нужно определить расстояния между радиаторами, где будут располагаться трубы, а также спаять эти трубы подходящим способом. Если работа ведется не в одиночку, то помощника можно отправить вкручивать фитинги в радиаторы.
  4. Сборка системы обычно начинается с точки подачи разогретого теплоносителя в контур, а также с точки возвращения теплоносителя. Особенностью этих участков является отсутствие необходимости в спайке – на стальных трубах котла обычно нарезана резьба, присоединение к которой осуществляется посредством переходников. В дальнейшем эти переходники спаиваются с пластиковыми трубами.
  5. Дальнейшая работа заключается в прокладке всех остальных участков труб подающего и обратного контура. Последний этап – монтаж отводов к радиаторам, установка угловых кранов и соединение радиаторов с трубами.

Схемы систем по типам подвода теплоносителя

Основной проблемой правильного функционирования радиатора является необходимость организации равномерного распределения теплоносителя по всем его секциям. Теплая вода имеет меньшую плотность, поэтому стремится вверх батареи, вытесняемая холодной — с большей плотностью.

Подвод теплоносителя может осуществляться множеством способов.

Распространенные варианты:

  • нижняя подводка;
  • верхняя;
  • диагональная;
  • боковая.

Визуально все выглядит так, как и называется: при нижней подводке трубы подключены к радиатору снизу, при верхней — сверху и так далее.

Однако все не так очевидно в конструкции самого радиатора. Для управления движением горячей воды по необходимому маршруту используются разного рода перемычки.

Разные способы подключения также предполагают использование конструктивных решений всей системы отопления. В одних случаях необходим расширительный бак, в других — циркуляционный насос, в третьих — и то, и другое. В зависимости от вертикальной или горизонтальной системы, техническое помещение должно быть обустроено над или под отапливаемым помещением.

С верхней подводкой

Радиатор имеет верхний и нижний горизонтальные коллекторы и вертикальные каналы, которые их соединяют.

При подключении труб в верхней части батарей существует опасность, что теплая вода будет обогревать только верхний коллектор. Для того чтобы этого избежать, перед последним ребром ставится перемычка. Таким образом, теплоноситель, перед тем как попасть в обратку, принудительно проходит через все секции. По сути, эта перемычка трансформирует верхнюю подводку в диагональную, что повышает теплоотдачу.

Если перемычка отсутствует, практикуется диагональная обвязка: труба, подающая теплоноситель, подключается вверху, а обратка — внизу.

С нижней подводкой

Нижняя обвязка считается самой простой схемой. Котел устанавливается в цокольном этаже или подвале, главная труба подачи уходит вверх к расширительному баку, от которого обустраивается разгонный или стартовый участок. Высота этого участка трубы должна быть расположена на расстоянии не менее полутора метров выше первого радиатора. Труба подачи подключается в нижней части батареи, а с противоположной стороны подключается обратка. Таким же способом последовательно подключаются остальные радиаторы.

Если предполагается естественная циркуляция, при прокладке труб должен быть обеспечен уклон. Последний радиатор в цепочке должен быть выше котла, но не более, чем на три метра.

Оптимальным является установка циркуляционного насоса, а также использование байпасов и запорной арматуры на каждой батарее.

Стоит учитывать, что в случае перебоев с электричеством, насос будет отключен, и полноценный обмен теплоносителя будет обеспечиваться за счет естественной циркуляции, и в этом случае наклон труб призван ее улучшить.

Байпасы и система кранов позволят избежать отключения всей системы в случае выхода из строя одного из радиаторов. В этом случае отключен будет только аварийный участок.

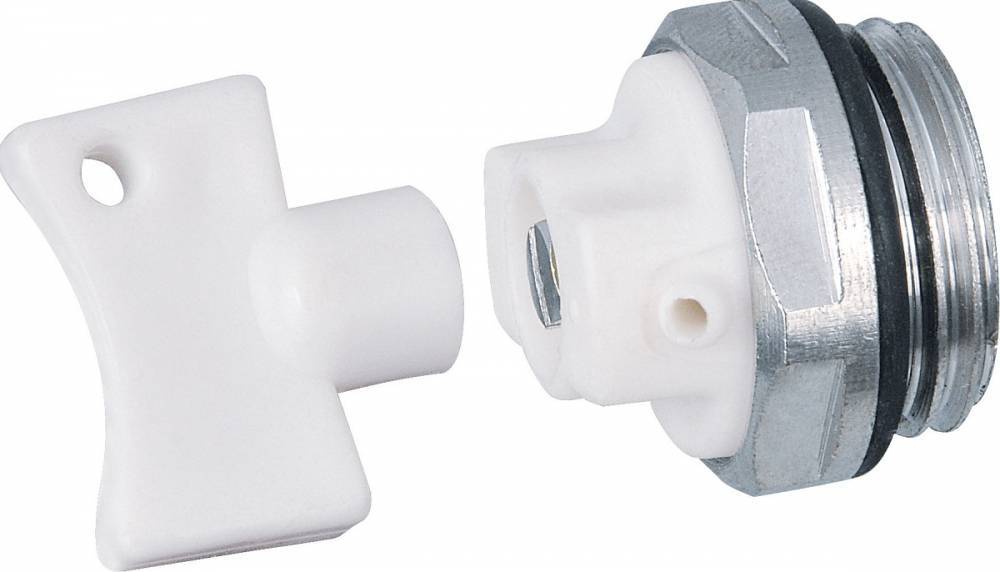

Кроме этого, стоит помнить о необходимости установки кранов Маевского или автоматических воздухоотводчиков.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

  • Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
  • Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
  • Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

  • Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
  • Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

  • Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
  • «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

  • Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
  • Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

  • Быстрое распределение горячей воды по всей магистрали;
  • Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
  • Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Частые ошибки монтажа системы водоснабжения

Ошибки при проектировании и сборке систем:

  1. Отсутствие теплоизоляции на рукавах ГВС, проложенных в бетонной стяжке или внутри стен. При подобном расположении разводки часть тепла рассеивается на прогрев окружающего строительного материала (дефект проявляется при использовании металлических заготовок).
  2. Попадание в ходе работ посторонних предметов в трубопроводы. При разводке следует закрывать стояк и торцы специальными заглушками и дополнительно проверять магистрали перед стыковкой.
  3. Пайка стыков, покрытых грязью или конденсатом, приводит к образованию пор либо падению прочности соединения. При подаче жидкости под напором появляется течь (в некоторых случаях стык разрывается).
  4. Проведение трубопроводов через единое отверстие в перекрытиях, что нарушает нормальную работу системы водоснабжения.
  5. Некорректно составленный план сантехники в квартире. Например, недостаточное количество запорных вентилей не позволит отремонтировать оборудование без полного перекрытия воды на входе в квартиру. Каждая точка водозабора должна оснащаться отдельным шаровым краном для холодной и горячей воды.
  6. Ошибочное проведение линий водоснабжения либо канализации, затрудняющее обслуживание магистралей либо замену компонентов при ремонте.
  7. Установка запорных вентилей на стояках в многоквартирных домах. Подобное расположение шаровых кранов часто встречается на схемах, находящихся в открытом доступе. Следует учесть, что подобный монтаж шарового крана категорически запрещается. При обнаружении прибора сотрудники сбытовой компании накладывают на владельца штраф.

Изолирующие маты

Решились вы на замену радиаторов или нет, все равно нужно подумать о том, как отсечь потоки тепла, которые идут наружу. Для этого есть специальные алюминиевые изолирующие маты, которые устанавливаются на стену за радиатором отопления. Если брать блочную хрущевку, то с установленными матами теплоотдача от батареи увеличивается на 20 процентов.

Изолирующий мат устанавливается легко. Нужно в утеплителе прорезать отверстия для крюков, на которых висят радиаторы. На саму стену нанести силикон или же монтажный клей. Далее берем изоляционные экраны, одеваем на крюки и прижимаем к стене, постепенно разглаживая. Не стоит использовать изоляционные маты изготовленные из минеральной ваты. Стекло входящее в состав может повредить вашему здоровью. Теплоизоляционные маты должны быть выполнены из натуральных или же органических волокон.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

  • Боковое (стандартное) подключение;
  • Диагональное подключение;
  • Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

  • однотрубная;
  • двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

  • насос стоит денег, а значит, растут затраты на установку системы;
  • увеличивается потребление электроэнергии, так как насос работает от электричества;
  • если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

  • коллекторной;
  • лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.
