Монтаж системы отопления полипропиленовыми трубами – Отопление и утепление – сайт о тепле в вашем доме

Полипропиленовые трубы – их преимущества перед металлическими

Раньше, при монтаже отопления металлическими трубами, возникала проблема с изгибами. Приходилось делать добавочное резьбовое соединение в виде колена, что не слишком хорошо. Ведь чем больше отдельных частей, тем уязвимее конструкция. Конечно, можно было изогнуть трубопровод под нужным углом, но без специального оборудования такие действия были сложно выполнимы. Возникала опасность излома, что влекло за собой потерю давления в системе. Еще одной проблемой становилась коррозия, которая со временем приводила в негодность металл.

Сейчас, если монтируется отопление из полипропиленовых труб, этих проблем нет. Этот материал с легкостью изгибается в любом направлении. Конечно, это не говорит о том, что с ней можно делать все, что заблагорассудится, во всем нужно знать меру.

По поводу фитингов (соединений) можно сказать, что качество их намного выше, чем у металлических. При правильном подходе спаянный стык или колено прослужит не меньше, чем цельная труба. Иными словами, бояться делать соединения не стоит. Основное, чему стоит научиться для монтажа отопления полипропиленом – это владение утюжком (прибором для пайки труб и фитингов). Это достаточно просто и особых сложностей не составит.

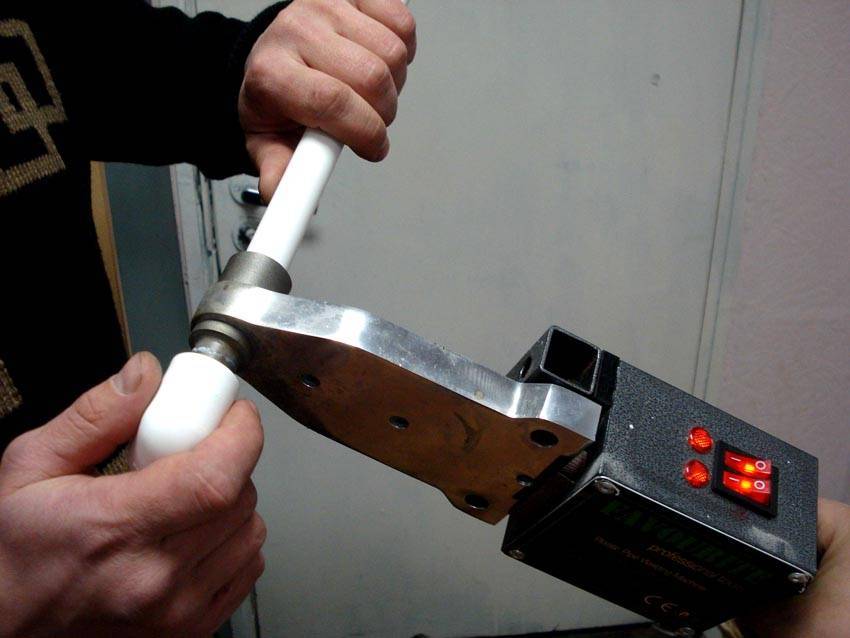

Так выглядит утюжок для пайки полипропилена

Преимуществом, о котором нельзя не упомянуть, является и то, что этот материал не подвержен коррозии, что в разы увеличивает срок службы. Многие специалисты говорят, что качественно спаянное из полипропиленовых труб отопление можно назвать вечным.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Геотермальная установка

Ее принцип работы схож с гидротермальным вариантом. Разница заключается в том, что используется тепло земли, а не воды.

Особенности оборудования

Укладка внешнего контура может осуществляться как вертикально, так и горизонтально. Вертикальное расположение обусловлено рядом сложностей в процессе монтажа. Для труб необходимо бурить скважины на большую глубину. Но с горизонтальной укладкой связаны два отрицательных момента:

  • необходима большая площадь частного участка для размещения контура;
  • невозможность посадки растений, потому что коллектор будет охлаждать их корни.

Забор тепла в обоих случаях осуществляется непосредственно из почвы поблизости частного строения. Отвечающий за перекачку теплоносителя геотермальный насос располагают в самом доме. Шахта с теплообменником должна располагаться в непосредственной близости к строению.

Достоинства использования тепла земли

Данная система имеет следующие преимущества:

  • тепловая энергия земли является неисчерпаемым источником энергии;
  • автономная работа системы;
  • абсолютная пожаробезопасность, отсутствует вероятность возгорания;
  • минимальный расход электроэнергии;
  • нет необходимости в доставке и хранении топлива;
  • длительный срок эксплуатации.

Высокая стоимость объекта – вот главный минус. Геотермальная установка для такой же квадратуры, как в предыдущем случае увеличится до 600 тыс.рублей.

Какое отопление бывает?

Сейчас существуют различные отопительные системы по типу, назначению и тепловой мощности, основное отличие заключается в разводке труб от коллектора:

  • однотрубная — все радиаторы подключаются последовательно, отключать отдельные нельзя,
  • двухтрубная — радиаторы можно отключать независимо друг от друга,
  • лучевая — каждый радиатор подключается к коллектору отдельно, его можно отключать и регулировать нагрев отдельно.

Последний вариант становится все популярнее, так как позволяет не только регулировать температуру в разных помещениях, но и сэкономить деньги при установке счетчиков тепла.

Необходимые данные для расчета

Основная задача отопительных труб – доставить тепло к нагреваемым элементам (радиаторам) с минимальными потерями. От этого и будем отталкиваться при выборе правильного диаметра трубы для отопления дома. А вот чтобы рассчитать всё верно, нужно знать:

  • длину трубы;
  • потери тепла в здании;
  • мощность элементов;
  • какая будет разводка труб (естественная, принудительная, однотрубная или двухтрубная циркуляция).

Следующим пунктом после того, как у Вас на руках будут все вышеперечисленные данные, необходимо будет набросать общую схему: как, что и где будет расположено, какую тепловую нагрузку будет нести каждый отопительный элемент.

Затем можно будет начинать высчитывать нужное сечение диаметра трубы для отопления дома. Также следует быть внимательным при покупке:

  • металлопластиковые и трубы из стали маркируются по размеру внутреннего диаметра, тут проблем нет;
  • а вот полипропиленовые и медные – по внешнему диаметру. Следовательно, нам нужно либо измерять внутренний диаметр самостоятельно с помощью штангенциркуля, либо – от внешнего диаметра трубы для отопления дома отнять толщину стенок.

Не забывайте об этом, потому как нам нужен именно «внутренний диаметр трубы для отопления дома» чтобы всё рассчитать верно.

Рекомендации и советы

В завершение хотелось бы дать несколько рекомендаций, которые могут оказаться полезными.

  • Монтаж систем трубопроводов следует проводить с учетом того, что натяжные фитинговые соединения нельзя укладывать в пол и стены. Если такое происходит, то для размещения соединений необходимо оставить небольшое свободное пространство
  • Радиаторы должны быть в пределах 70% от ширины окна. Выполнение этого условия смогут обеспечить панельные радиаторы. Изменение толщины прибора позволяет изменять его габаритные размеры, и подобрать наилучший вариант не составляет сложности
  • Установка систем дымоудаления не должны проходить через помещения с длительным пребыванием людей. При наружной дымовой трубе следует учитывать, что расстояния от нее до окон жилых помещений должны быть не менее 800 мм
  • При использовании в качестве теплоносителя незамерзающих антифризных жидкостей нельзя устанавливать секционные радиаторы. Через определенное время ниппельные соединения могут дать течь
  • Использование комнатного терморегулятора с таймером включения позволяет экономить до 40% энергии, расходуемой на отопление

Существует еще огромное количество тонкостей и нюансов. Если у вас отсутствует опыт, знания, рабочие навыки, то монтаж систем обогрева лучше доверить проверенному Исполнителю. Обычная стоимость работ оценивается на уровне 30-40% от цены оборудования и материалов.

Оптимальный вариант – заключить Договор с компанией, которая произведет все работы под ключ – разработает схему или выполнит проект, скомплектует оборудование и установит его. Практика показывает, что установка систем отопления под ключ помогает Заказчику значительно сэкономить

Необходимо обратить внимание на то, чтобы на все материалы и работы была предоставлена Гарантия

Как сэкономить на отоплении загородного домаО схемах отопления частного дома с газовым котлом
Автономное отопление частного домаКоллекторная система отопления частного дома
Система отопления частного дома с естественной циркуляциейМонтаж системы отопления в частном доме
Отопление частного дома из полипропилена своими рукамиВодяное отопление в частном доме
Отопление частного дома электричествомКак обеспечить отопление своего дома без газа
Отопление частного дома из металлопластиковых трубКак сделать отопление частного дома
Схемы разводки отопления от котла в частном домеОтопление и водоснабжение загородного дома: описание технологии монтажа
Особенности отопления загородного дома электричествомОтопление дома сжиженным газом
Варианты отопления каркасного домаПроект отопления частного дома
Разводка отопления двухэтажного домаРасход газа для отопления частного дома – расчет потребления
Схема отопления двухэтажного домаЛучшее отопление для частного дома
Проектирование отопленияТвердотопливное отопление под ключ
Газовое отопление под ключОтопление под ключ
Отопление в деревянном доме под ключВодяной теплый пол под ключ
Монтаж водяного теплого полаОтопление двухэтажного дома
Монтаж отопления в коттеджеОтопление загородного дома: варианты и цены
Монтаж отопленияМонтаж отопления в частном доме
Монтаж инженерных систем водопровода и отопленияДизельное отопление загородного дома
Автономное отопление под ключВоздушное отопление загородного дома
Цены на монтаж отопления в частном домеПроектирование и монтаж систем отопления
Водяное отопление в частном домеЭлектрическое отопление загородного дома: варианты и цены
Отопление в таунхаусеПроектирование газового отопления
Стоимость проектирования отопленияКалькулятор отопления частного дома
Монтаж водяного теплого пола в частном домеЦена на монтаж водяного теплого пола
Монтаж водяного теплого пола на деревянный пол

Как сделать систему отопления в частном доме своими руками

Существует большое количество систем отопления. Каждая система имеет свои особенности и применяется для решения конкретных задач

При выборе стоит обратить внимание на следующие исходные данные:

  • Этажность и площадь дома. Для отопления нескольких этажей применяются сложные системы с расчётом гидродинамического сопротивления. Подойдёт распределительная система со стояком, «петля Тихельмана». Для одноэтажного здания простой планировки оптимальной будет однотрубная система «Ленинградка», простая система нижнего разлива.
  • Планировка и эстетические соображения. Чтобы трубы не портили внешний вид стен и не мешали установке мебели, можно спроектировать декоративные экраны для верхнего разлива, спрятать в стены или стяжку пола нижний разлив. Трубы не должны проходить под дверями, не мешать при ходьбе. Тепло равномерно распределяется по всему отапливаемому помещению.
  • Энергозависимость. Если в доме бывают частые и продолжительные отключения электричества, лучше спроектировать самотечную систему с открытым расширительным бачком. Если отключений электричества нет, применяют более эффективную закрытую систему с мембранным расширительным бачком и принудительной циркуляцией. Трубы могут быть меньшего диаметра.
  • Мощность. Зависит от теплопотерь дома. Чем больше мощность системы, тем больше диаметр труб для облегчения циркуляции теплоносителя.

Инструменты для монтажа

Для сборки системы потребуется недорогой и доступный набор приспособлений.

Инструменты для работы с полипропиленом. Это паяльник, ножницы-труборез, ветошь, линейка, карандаш, обезжириватель. Для снятия алюминиевого армирования потребуется развёртка соответствующего диаметра.

Фото 2. Специальный паяльник для соединения труб из полипропилена. В приборе есть два отверстия разного диаметра.

  • Набор сантехнических принадлежностей — рожковые и разводные ключи, фум-лента, клещи.
  • Набор строительного инструмента: перфоратор, болгарка, пистолет для монтажной пены, миксер.

Этапы выполнения работ, схема отопительной конструкции

Сборка системы отопления ведётся последовательными логическими этапами.

Разметка установки котла и батарей. Радиаторы ставятся у входа и под окнами, чтобы создавать правильные конвекционные потоки в помещении. Котёл может устанавливаться в котельной, некоторые виды допускается ставить возле любой внешней стены.
Определение мест прохождения труб. Обязательно проектируем компенсационные петли — длина полипропиленовых труб при нагреве меняется.
Навешивание котла и его обвязка. Если необходимо, подключаем к нему водопровод, газ. Обвязку твердотопливного котла лучше делать из металла. Газовый котёл подключают полипропиленовыми трубами с термостойкими характеристиками.
При коллекторной системе подключаем «гребёнку» — распределитель. Если система двухтрехплечевая, можно обойтись тройниками.
Устанавливаем расширительный бачок и группу безопасности. Объем расширительного бачка рассчитывается исходя из объёма воды в системе.
Фиксируем к полу или стене крепежи. Если система с гравитационной циркуляцией — соблюдаем уклоны.
Монтируем трубы, подключаем батареи.
После завершения монтажа, опрессовываем систему. Отключаем батареи, глушим все выходы пробками. Подаём воздух под давлением 8—10 атмосфер. Если выявились свищи — устраняем.
Подключаем батареи, котёл, расширительный бачок.
Заполняем систему водой, удаляем воздух из верхних точек.
Проводим пробный запуск

Обращаем внимание на трубы, стыки, места подключений. Выверяем равномерность нагрева батарей.
Заделываем трубы в стяжку, стену или декоративный короб.

Фото 3. Схема отопительной системы двухэтажного дома с использованием полипропиленовых труб.

Источник

В чем особенность пропиленовых труб, используемых в отопительных системах

С момента появления пропилена на рынке отопительного оборудования процесс организации внутридомовых коммуникаций стал значительно проще и дешевле. В отличие от металлических труб трубопровод из полипропиленовых расходных материалов обходится в 3-5 раз дешевле. Причем за счет доступной стоимости изделий уже можно не экономить на протяженности линий коммуникаций. Раньше, именно фактор высокой стоимости расходных материалов, являлся основной причиной того, что отопление в доме делалось по минимуму, с существенными технологическими и конструктивными ограничениями.

Прокладка труб отопительного контура с использованием пропиленовых изделий позволяет оборудовать полноценное домашнее отопление, которое способно обогреть все жилые помещения. Невысокая стоимость пропиленовых расходных материалов стала результатом низкой себестоимости производственного процесса. Однако это еще не все преимущества, которыми обладают расходные материалы из полимеров. Остановимся на некоторых других важных аспектах. К примеру, полипропиленовые трубы — это:

  • устойчивость к высоким температурам;
  • хорошая сопротивляемость механическим нагрузкам;
  • устойчивость к коррозийным процессам;
  • высокие эксплуатационные характеристики;
  • длительные сроки эксплуатации;
  • экологическая безопасность.

Из всего перечисленного особо стоит выделить термоустойчивость полипропилена. Материал начинает менять свою структуру и форму только при очень высоких температурах. При достижении отметки в 140С увеличивается пластичность материала. Полипропилен легко меняет форму. На отметке в 175С полипропилен начинает плавиться. Такая особенность вещества является ключевой для его промышленного использования. В системах отопления температура теплоносителя может достигать максимальной отметки в 95С, что вполне соответствует технологическим параметрам полипропиленовых изделиям.

*Добавление в состав полимеров определенных стабилизаторов делает пропиленовые трубы устойчивыми к коррозии, к воздействию агрессивных сред, к динамическим нагрузкам. За счет этих компонентов существенно увеличиваются сроки эксплуатации пропиленовых трубопроводов.

Полипропилен обладает высокой водостойкостью, что позволяет использовать трубы из этого материала, прокладывая жидкостные коммуникации, включая водопровод и отопительный контур.

Несмотря на массу положительных свойств, и характеристик, полипропиленовые трубы имеют один недостаток, который при несоблюдении технологии укладки, может негативно отразиться на состоянии магистрали. Речь идет о высоком коэффициенте теплового расширения. Этот аспект необходимо учитывать, выбирая расходные материалы для отопительного контура.

Благодаря таким качествам и свойствам полимеров, трубы из полипропилена стали прекрасной альтернативой использованию металлических расходных материалов и изделий из металлопластика. Единственное условие, которое позволит максимально использовать все положительные качества полипропиленовых труб – это правильный монтаж отопления.

Подсоединение кранов и последующее подключение

Краны к батарее подключаются таким образом:

  • Кран нужно разобрать, после чего накрутить на радиатор штуцер и накидную гайку.
  • Плотное закручивание обеспечивается применением специального ключа для «американок».

Подключение радиаторов полипропиленом, а также их последующая обвязка потребует наличия следующих материалов:

  • Нити для резьбы.
  • Уплотняющего соединительного материала.
  • Комплекта ключей.
  • Пакли и резьбовой пасты.

Качество и скорость подключения радиатора к полипропиленовым трубам увеличиться, если знать следующие подробности:

  • Дистанция между батарей и подоконником выбирается не меньше, чем 10 см. Если ее уменьшить, то это повлечет за собой изменение траектории движения потока нагретого воздуха, что снижает эффект отопления.
  • Между радиатором и полом должно быть 12-15 см, во избежание резких температурных колебаний.
  • Расстояние между задней поверхностью обогревающего прибора и стеной – от 20 мм.

Наиболее оптимальным местом установки батареи отопления является участок под окном: это обеспечит нагревание холодных потоков, проникающих с улицы. По возможности, радиаторы оставляются в неприкрытом положении, что при соблюдении других рекомендаций по установке позволяет приблизить КПД прибора к 97%. Если поместить прибор в нишу, его КПД падает до 93%. Использование частично закрытого экрана снижает этот показатель до 88%.

Полностью закрытый декоративный экран, применяемый для украшения не очень привлекательных чугунных радиаторов, может уменьшить коэффициент вплоть до 75%. Что касается применения полипропиленовых труб для подключения радиаторов отопления, которыми все чаще заменяются традиционные металлические, то это полностью себя оправдывает. В результате значительно облегчаются монтажные и обслуживающие работы, которые можно реализовывать самостоятельно.

Какие бывают и какие лучше

По строению полипропиленовые трубы бывают трех видов:

  • Однослойные. Стенки полностью сделаны из полипропилена.
  • Трехслойные:
    • армированные стекловолокном — между двумя слоями полипропилена запаяны нити стекловолокна;
    • армированные фольгой — конструкция похожа.

Теперь коротко о том, зачем армируют полипропиленовые трубы. Дело в том, что этот материал имеет большой коэффициент теплового расширения. Один метр однослойной трубы при нагреве на 100°C становится длиннее на 150 мм. Это очень много, хотя никто не будет нагревать их настолько, но и при меньших дельтах температур увеличение длинны не менее впечатляющее. Для нейтрализации этого явления ставят компенсационные петли, но такой подход спасает не всегда.

Виды компенсаторов для полипропиленовых труб

Производители нашли другое решение — они стали делать многослойные трубы. Между двумя слоями чистого пропилена они закладывают стекловолокно или алюминиевую фольгу. Эти материалы нужны не для укрепления или каких-либо других целей, а только для уменьшения теплового удлиннения. Если есть прослойка стекловолокна, температурное расширение в 4-5 раз меньше, а с прослойкой из фольги — в 2 раза. Компенсационные петли по прежнему нужны, но ставятся они реже.

Слева армированная стекловолокном труба, справа — обычная однослойная

Зачем делают армирование и стекловолокном, и фольгой? Дело в диапазоне рабочих температур. Те, что со стекловолокном могут выдержать нагрев до 90°C. Этого достаточно для ГВС, но не всегда недостаточно для отопления. У полипропиленовых труб, армированных фольгой, температурный диапазон шире — они выдерживают нагрев среды до +95°C. Этого уже достаточно для большинства систем отопления (кроме тех, в которых стоят твердотопливные котлы).

Какие ППР трубы подходит для каких систем

Исходя из всего сказанного выше ясно, какие полипропиленовые трубы лучше для отопления — армированные фольгой, если предполагается высокотемпературная эксплуатация системы (от 70°C и выше). Для низкотемпературных систем отопления можно использовать изделия, армированные стекловолокном.

Для холодного водоснабжения подходят любые ППР трубы, но самое рациональное решение — обычные однослойные. Стоят они совсем немного, а тепловое расширение в этом случае не такое уж и большое, одного небольшого компенсатора для водопровода в среднем частном доме достаточно, а в квартире, при небольшой протяженности системы, его не делают вообще, вернее делают «Г»-образный.

Пример водопровода из полипропилена

Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем

Обратите внимание, наличие компенсаторов обязательно

Какие проще в монтаже

Решая, какие полипропиленовые трубы лучше, обратите внимание на такой параметр, как сложность монтажа. Все виды соединяются при помощи сварки, а для поворотов, разветвлений и т.п

используют фитинги. Сам процесс сварки идентичен для всех типов, разница в том, что при наличии алюминиевой фольги требуется предварительная обработка — необходимо удалить фольгу на глубину пайки.

Так выглядит внешнее армирование полипропиленовой трубы фольгой

Вообще, армирование алюминием бывает двух видов — наружное и внутреннее. При наружном, слой фольги находится близко к наружному краю (1-2 мм), при внутреннем армирующий слой находится примерно посередине. Получается что он с двух сторон залит почти одинаковым слоем полипропилена. В этом случае подготовка к сварке состоит еще и в том, чтобы снять наружный слой пропилена на всю глубину сварки (и фольгу тоже). Только при этих условиях можно достигнуть требуемой прочности шва. Вся эта подготовка занимает достаточно много времени, но самое неприятное то, что при ошибке получаем очень ненадежное соединение. Самый опасные вариант, когда вода просачивается к фольге. В этом случае полипропилен рано или поздно разрушиться, соединение потечет.

Сваривать армированные фольгой трубы надо правильно

Исходя и этих данных, можно прийти к выводу, что если позволяют условия, лучше использовать однослойные или армированные стекловолокном полипропиленовые трубы. Приверженцы алюминиевого армирования говорят о том, что фольга дополнительно уменьшает количество воздуха, который проникает в систему через стенки. Но фольгу часто делают перфорированной и она далеко не обязательно идет сплошной полосой, охватывая весь диаметр трубы. Часто она имеет продольный разрыв. Ведь ее задача — уменьшить величину теплового расширения, а с этой задачей справляются даже полосы более стабильного материала.

Выбор труб для монтажа отопления

Чтобы смонтировать надежную и долговечную систему отопления, следует не только выбрать материал, из которого сделаны трубы (то есть в моем случае полипропилен), но и правильную марку этих деталей.

Для отопительной системы дачного дома (с котлом и жидким теплоносителем) я советую брать толстостенные полипропиленовые изделия, армированные дополнительным слоем фольги. Да, их цена несколько выше стандартных труб, но они способны выдерживать внутреннее давление жидкости в 6 атмосфер при температуре более 80 градусов Цельсия.

И даже несмотря на это, я советую применять описанные изделия именно для дачных домов и коттеджей, где давление внутри отопительной системы не превышает 7 атмосфер. Забегая вперед скажу, что у меня установлен котел, который работает при давлении жидкости в 2 атмосферы, потому прочности армированных полипропиленовых труб вполне достаточно.

Существует две разновидности армированных изделий:

  1. С внешним армированием. Они стоят немного дешевле. Такой способ армирования практически не отражается на прочности полимерных изделий. В этом случае слой фольги служит только для того, чтобы уменьшить коэффициент теплового расширения деталей.

Труба отопления с поверхностным расположением армирующего слоя.

Кроме того, пайка труб с внешним армированием более трудоемка. В этом случае вам нужно избавиться от слоя фольги на том участке детали, который будет вставляться в фитинг.

  1. С внутренним армированием. Я предпочитаю работать именно с такими трубами. Технические характеристики и эксплуатационные свойства обоих вариантов очень похожи, но трубы с внутренним армированием намного легче паять.

Трубы с внутренним алюминиевым армированием.

Еще один момент. В этих изделиях укрепляющий слой расположен глубоко под пластиком. Поэтому не может быть поврежден при механическом воздействии, как это часто бывает с деталями с поверхностным армированием.

Но помимо перечисленных выше, существует еще два варианта более дорогих полипропиленовых труб с еще более высокими техническими характеристиками:

  1. Трубы с внутренним наполнением из полиэтилена. Это такой многослойный пирог, состоящий из полиэтилена (внутренняя часть), армирующего слоя из фольги и полипропилена (снаружи). Они имеют совсем небольшой коэффициент теплового расширения.
  2. Трубы с армированием из стекловолокна. Это рекордсмен среди аналогов по тепловому расширению. Десять метров трубы при нагревании удлиняются всего на 1,5 см.

Трубы из полипропилена, армированные стекловолокном.

Еще один важный плюс полипропиленовых изделий, армированных стекловолокном – одинаковая температура плавления этих материалов. То есть при пайке оба материала разжижаются и диффундируют друг в друга, образуя максимально прочное, герметичное и долговечное соединение.

Что касается конкретных производителей, тот тут я советую не экономить. Я всегда приобретаю изделия чешского или немецкого производства. Хотя они и стоят дороже, их цена целиком оправдывается намного большим сроком эксплуатации.

Если брать полипропиленовые детали турецкого производства, то можно заметить, что они изготовлены менее аккуратно, неодинаковы по толщине, иногда наблюдаются дефекты армирующего слоя. В итоге возможно неравномерное термическое расширение, что приводит к нарушению герметичности.

Потому подумайте, хотите ли вы, приехав на отдых на дачу, бегать по холодному дому с тряпками, собирая вытекшую воду.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
