Монтаж системы отопления в частном доме – пошаговое руководство

Порядок проведения работ

Если все готово, можно приступать к монтажу. Вот основные его этапы:

Установка котла

Подключение теплогенератора к системе газоснабжения может осуществлять только сотрудник газового хозяйства, но все остальное пользователь вправе сделать самостоятельно. Прежде всего, нужно правильно выбрать место для котла. Он должен стоять поближе к дымоходу, так чтобы длина соединяющей их трубы не превышала 25 см. Площадь поперечного сечения дымохода должна быть не меньше, чем у дымоотводящего патрубка котла.

Объем помещения должен составлять не менее 15 куб. м, а при мощности котла свыше 75 кВт – по 0,2 куб. м на каждый киловатт.

Схема отопления с газовым котлом

В помещении должно быть окно, минимальная площадь которого определяется из расчета 0,03 кв. м на каждый куб. м объема.

В котельную должен поступать свежий воздух – непосредственно с улицы либо через соседнее помещение, например, через кухню.

Подключать полимерные трубы непосредственно к котлу нельзя. Между ними и теплогенератором должен быть металлический участок длиной не менее 3 м.

Разметка

Перед тем как продолжить монтаж системы отопления, нужно отметить на стенах местоположение крепежных элементов и отверстий для пропуска труб.

Разметку отверстий под кронштейны радиаторов удобнее всего наносить при помощи шаблона.

Если предполагается использовать секционные радиаторы большой длины, то кронштейны нужно располагать не только с краю, но и посредине, чтобы избежать провисание прибора с его последующей деформацией и разгерметизацией.

Установка оборудования и монтаж трубопроводов систем отопления

Рассмотрим монтаж системы отопления из полипропиленовых труб. Перед навешиванием радиатора на стене можно закрепить лист фольги, которая уменьшит теплопотери за счет отражения инфракрасного излучения. Еще один полезный прием – установка над радиатором плавно изгибающегося жестяного козырька, который облегчит нагретому воздуху выход из-под подоконника.

Циркуляционный насос устанавливают на линии «обратки» перед самым котлом. Здесь теплоноситель является наиболее холодным, а значит, насос прослужит дольше.

Этот участок хорошо подходит и для мембранного расширительного бака. Последний очень не любит турбулентность, и как раз перед циркуляционным насосом она почти никогда не наблюдается.

Воздухоотводчик устанавливается в самой высокой точке контура.

Готовая отопительная система с трубопроводом

Соединения в полипропиленовых и металлопластиковых трубопроводах выполняются разными способами. Детали из полипропилена свариваются, для чего их нужно разогреть на специальном инструменте, называемом в обиходе паяльником или утюгом.

Время выдержки строго регламентировано и зависит от диаметра детали и толщины ее стенки. После разогрева одна из деталей одевается на другую и по мере остывания они образуют прочный сплав.

Ни в коем случае нельзя сваривать полипропиленовые трубы между собой встык, без применения муфты. Такое соединение не выдержит внутреннего давления и очень быстро даст течь.

Для присоединения металлопластиковой трубы к арматуре или радиатору на ней необходимо закрепить фитинг. Фитинги бывают двух видов:

  1. Обжимные: самый доступный, а соответственно, и самый популярный вариант. Деталь состоит из штуцера, разрезного кольца (сухаря) и накидной гайки. Первой на трубу надевается гайка, затем – сухарь, после чего в нее вводят штуцер. Теперь сухарь нужно надвинуть на штуцер, а следом за ним – накидную гайку, которая при этом навинчивается на имеющуюся на штуцере резьбу. Затягивать гайку нужно до того момента, пока не услышите четырехкратное поскрипывание материала. У обжимных фитингов есть существенный недостаток: время от времени их приходится подтягивать, иначе они начнут подтекать. По этой причине их нельзя замуровывать в стены.
  2. Пресс-фитинги: более дорогая, но зато и гораздо более надежная разновидность. Фитинг имеет гильзу, которая обжимается специальными клещами вокруг штуцера после надевания на него трубы. При таком исполнении протечки исключены, так что трубы с пресс-фитингами можно безбоязненно прокладывать скрытым способом.

Перед протяжкой трубы через отверстие в стене ее конец следует обмотать полиэтиленовой пленкой во избежание попадания внутрь мусора.

Собранную систему нужно подвергнуть испытанию давлением – опрессовке. Для этого используют ручной или электрический опрессовщик. С его помощью в системе на несколько часов создают давление в 1,5 – 2 раза выше номинального.

Если за время испытаний показания манометра не изменились, значит, протечки отсутствуют.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

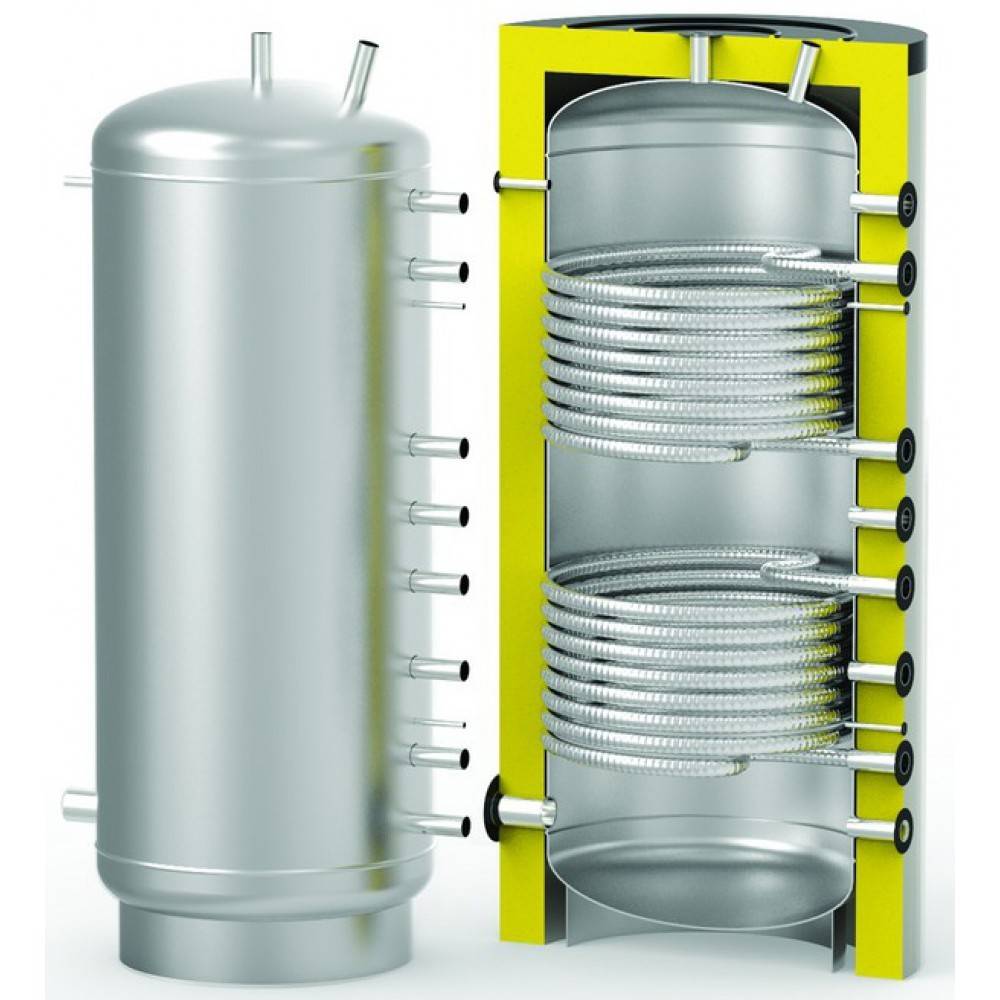

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Запорная арматура

Наряду с уже перечисленным выше оборудованием, для управления и обслуживания водяного отопления используется следующая запорно-регулирующая аппаратура:

  • Краны. Способны полностью перекрывать поток, чтобы отсекать конкретный прибор или целый стояк.
  • Балансировочные вентили. С их помощью осуществляют гидравлическую настройку.
  • Трех- или четырехходовые клапаны. Регулируют температуру воды, смешивая или разделяя разные ее потоки.
  • Термостатические радиаторные вентили. Используются в автоматических системах регулировки расхода теплоносителя.
  • Предохранительные клапаны. В случае критических скачков давления в сети сбрасывают давление.
  • Автоматические воздухоотводчики. Автоматически удаляют воздушные пробки.
  • Краны Маевского. Дают возможность спускать воздух ручным способом.
  • Фильтры сетчатого типа. Удаляют из теплоносителя грязь и шлак.

Информация о том, из чего состоит система отопления частного дома, даст возможность заранее подсчитать все расходы.

Герметизация и тепловая изоляция

Герметизировать приходится только металлические соединения. Дело в том, что при работе с ПНД-трубами их спаивают, что не требует дополнительной герметизации. Что касается соединений «металл-металл», необходимо использовать сантехнический лен. Это самый недорогой способ, который в совокупности с пастой, позволяет добиться 100% герметичности.

Необходимо накручивать лен по ходу движения объекта, который будет накручиваться на резьбу, чтобы при навинчивании лен не провернуло. Вместо льна и пасты можно использовать ленту-фум, а также другие средства.

Пример нанесения сантехнического льна с пастой для дополнительной защиты от протечек резьбовых соединений

Что касается теплоизоляции, то в продаже имеется специальный утеплитель, который изготовлен под диаметр трубы. Рекомендуют изолировать теплоноситель, который подается от котла к радиаторам отопления. Особенно это нужно делать в том случае, если трубы лежат у стены под полом, поскольку именно здесь наблюдается максимальный уровень теплопотерь. В качестве теплоизоляционного материала можно выбирать базальтовую вату, стекловату, пенополистирол и прочий утеплитель.

В чем отличие твердотопливных котлов

Помимо того, что эти источники тепла производят тепловую энергию, сжигая различные виды твердого топлива, они имеют ряд других отличий от других теплогенераторов. Эти отличия как раз и являются следствием сжигания древесины, их надо воспринимать как данность и всегда учитывать при подсоединении котла к системе водяного отопления. Особенности заключаются вот в чем:

  1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
  2. Образование конденсата в топливнике. Особенность проявляется во время поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Опасность инерционности состоит в возможном перегреве водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Схемы систем отопления для частного дома

Системы отопления, реализуемые в частном домостроении, бывают одно – и двухтрубными. Различить их несложно:

  • по однотрубной схеме все радиаторы присоединяются к одному коллектору. Он является одновременно подачей и обраткой, проходя мимо всех батарей в виде замкнутого кольца;
  • в двухтрубной схеме теплоноситель подается к радиаторам по одной трубе, а возвращается – по другой.

Выбор схемы системы отопления для частного дома – дело непростое, здесь точно не помешает консультация специалиста. Мы не погрешим против истины, если скажем, что двухтрубная схема – более прогрессивная и надежная, чем однотрубная. Вопреки расхожему мнению о малых затратах на монтаж при устройстве последней отметим, что она не просто дороже двухтрубной, но и сложнее. Очень подробно данная тема раскрыта на видео:

Дело в том, что в однотрубной системе вода от радиатора к радиатору остывает все сильнее, поэтому необходимо наращивать их мощность за счет добавления секций. Кроме того, раздающий коллектор должен иметь больший диаметр, чем магистрали двухтрубной разводки. И последнее: автоматическое управление при однотрубной схеме затруднено из-за взаимного влияния батарей друг на друга.

В небольшом домике или даче с числом радиаторов до 5 можно смело внедрять однотрубную горизонтальную схему (расхожее название – ленинградка). При большем количестве приборов отопления она нормально функционировать не сможет, потому что последние батареи будут холодными.

Еще один вариант – использовать однотрубные вертикальные стояки в двухэтажном частном доме. Подобные схемы встречаются довольно часто и работают успешно.

Теплоноситель при двухтрубной разводке доставляется ко всем радиаторам с одинаковой температурой, так что наращивать число секций не нужно. Разделение магистралей на подающую и обратную дает возможность автоматически управлять работой батарей посредством термостатических вентилей.

Диаметры трубопроводов меньше, да и система в целом проще. Существуют такие разновидности двухтрубных схем:

тупиковая: сеть трубопроводов делится на ветви (плечи), по которым теплоноситель движется по магистралям навстречу друг другу;

попутная двухтрубная система: здесь обратный коллектор является как бы продолжением подающего, а весь теплоноситель протекает в одном направлении, схема образует кольцо;

коллекторная (лучевая). Самый дорогой способ разводки: трубопроводы от коллектора прокладываются отдельно к каждому радиатору, способ прокладки – скрытый, в полу.

Если взять горизонтальные магистрали большего диаметра и проложить их с уклоном 3—5 мм на 1 м, то система сможет работать за счет гравитации (самотеком). Тогда циркуляционный насос не нужен, схема будет энергонезависимой. Справедливости ради отметим, что без насоса может функционировать как однотрубная, так и двухтрубная разводка. Лишь бы были созданы условия для естественной циркуляции воды.

Систему отопления можно сделать открытой, установив в самой верхней точке расширительный бак, сообщающийся с атмосферой. Такое решение применяется в самотечных сетях, иначе там сделать нельзя. Если же установить на обратную магистраль недалеко от котла расширительную емкость мембранного типа, то система будет закрытой и работать под избыточным давлением. Это более современный вариант, находящий свое применение в сетях с принудительным движением теплоносителя.

Нельзя не сказать о способе обогрева дома теплыми полами. Его недостаток – в дороговизне, поскольку понадобится уложить в стяжку сотни метров труб, в результате чего в каждой комнате получается греющий водяной контур. Концы труб сходятся к распределительному коллектору со смесительным узлом и собственным циркуляционным насосом. Важный плюс – экономичный равномерный прогрев помещений, очень комфортный для людей. Напольные контуры обогрева однозначно рекомендованы к применению в любых жилых зданиях.

Какие трубы подходят для теплого пола

Полимерные трубы для укладки под стяжку

Естественно, что современные теплые полы монтируются из пластика, вот только он бывает разным и обладает различными характеристиками. Прокладка труб отопления в частном доме под стяжку заменяет традиционные радиаторные системы. Чтобы подобрать материал, нужно определить критерии выбора:

Прокладка труб отопления в частном доме под стяжку осуществляется только целыми отрезками, без соединений. Исходя из этого, выходит, что материал должен гнуться и направление потока теплоносителя должно изменяться без применения фурнитуры. Под эту характеристику не попадают изделия из однослойного полипропилена и поливинилхлорида;

устойчивость к нагреванию.

Все полимерные трубы для отопления наружной и скрытой прокладки выдерживают нагревание до 95 градусов, притом, как температура теплоносителя редко превышает 80 градусов. В тёплом полу вода нагревается максимум до 40 градусов;

Для прокладки труб отопления в стяжке пола применяются только армированные изделия, они еще называются металлопластиковыми. Хотя слой армирования бывает не только металлическим. Каждый материал обладает определенным тепловым удлинением. Этот коэффициент указывает насколько удлиняется контур при нагревании его на один градус. Значение определяется для участка в один метр. Армирование нужно для того, чтобы сократить это значение;

После прокладки труб отопления в стяжке пола доступа к ним уже не будет. В случае появления течи придется демонтировать пол – это пильный и трудоемкий процесс. Производители полимерных труб дают гарантию на свои изделия 50 лет.

Армированные полимерные трубы состоят из пяти слоев:

  • два слоя пластика (внутренний и наружный);
  • слой армирования (находится между полимерами);
  • два слоя клея.

Тепловое линейное расширение – это свойство материала увеличиваться в длину при нагревании. Коэффициент указывается в мм/м. Он показывает насколько контур увеличиться при нагревании его на один градус. Значение коэффициента показывает величину удлинения на одном метре.

РЕХ труба армированная алюминием

Сразу следует упомянуть о видах армирования. Это может быть:

  • алюминиевая фольга (AL), толщиною 0,2–0,25 мм. Слой бывает сплошным или перфорированным. Перфорация – это наличие отверстий, как в дуршлаге;
  • стекловолоконная фибра – это тонкие волокна пластика, стали, стекла или базальта. В маркировке обозначаются FG, GF, FB;
  • этиленвиниловый спирт – химический элемент, который изменяет состав пластика. Маркируется Evon.

Перед тем как проложить трубы отопления в частном доме, следует позаботиться о том, чтобы они имели слой армирования алюминиевой фольгой или этиленвиниловым спиртом. Так как одним из требований при выборе материала является эластичность контура. Изделия, армированные стекловолоконной фиброй, нельзя согнуть, для изменения направления потока теплоносителя используются фитинги и муфты, что в нашем случае недопустимо.

Давайте рассмотрим виды материалов, применяемых для производства металлопластиковых труб:

полипропилен. Такие изделия маркируются РРR/AL/РРR. Тепловое линейное расширение составляет 0,03 мм/м;

сшитый полиэтилен. Он отличается от обычного полиэтилена низкого и высокого давления тем, что проходит дополнительный производственный этап, который называется сшивкой. На нем количество связей между молекулами увеличивается, тем самым изделию придаются необходимые характеристики. Маркируется PEX/AL/PEX и имеет коэффициент теплового линейного удлинения 0,024 мм/м, что меньше чем у пропилена.

Отдельно рассмотрим изделия из сшитого полиэтилена армированные этиленвиниловым спиртом, так как проложить такие трубы отопления в полу лучше всего. Они маркируются PEX /Evon/ PEX. Такой метод армирования позволяет одним выстрелом убить двух зайцев. Во-первых, он снижает линейное расширение материала до 0,021 мм/м, а во-вторых, создает защитный слой, который сокращает воздухопроницаемость стенок труб. Этот показатель составляет 900 мг на 1 м 2 в сутки.

Дело в том, что наличие воздуха в системе не только приводит к кавитационным процессам (появление шума, гидравлических ударов), а и провоцирует развитие аэробных бактерий. Это микроорганизмы, которые не могут существовать без воздуха. Их продукты жизнедеятельности оседают на внутренних стенках, и происходит так называемое заиливание, при этом внутренний диаметр трубы уменьшается. У полипропиленовых труб с армированием из алюминиевой фольги воздухопроницаемость стенок равна нолю.

Однотрубная схема с ленинградкой

Развести гравитационную схему – задача сложная. Если котел используется в частном доме, квартире с одним этажом, количеством радиаторов, не превышающим 5-6 (точное значение зависит от мощности котла), реально обеспечить однотрубную ленинградку.

Схема, именуемая ленинградской – способ установки, когда магистраль располагается на уровне пола, ровно по поверхности. Батареи врезают нижним подсоединением.

Располагается на горизонтали. Единственный вертикальный элемент схемы – разгонный стояк. Отводится от котла, выгибается, подсоединяется к баку.

Монтаж горизонтального трубопровода для естественного цикла проводится под углом. Угол редко превышает 30 градусов.

Ленинградская разводка в одну трубу работает в маленьких помещениях.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

  • однотрубная;
  • двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

  • насос стоит денег, а значит, растут затраты на установку системы;
  • увеличивается потребление электроэнергии, так как насос работает от электричества;
  • если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

  • коллекторной;
  • лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Схемы

Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:

ИзображениеОписание

Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме

Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные).

Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке).

Схема лучевой разводки водоснабжения

Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д.

Узнать больше о том, какие  трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.

Давайте взвесим преимущества и недостатки каждого типа разводки.

Тройниковая

Плюсы:

Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;

При тройниковой схеме общая длина водопровода минимальна

При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;

В штробы укладываются цельные трубы или необслуживаемые соединения

К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.

На фото — врезка в открытую тройниковую разводку воды

Минус:

Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.

Лучевая

Плюсы:

Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;

Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других

Все приборы могут отключаться из одной точки — коллекторного шкафа;

Отсекающие краны удобно расположены на подводке к смесителю

Минусы:

  • Материалоемкость;
  • Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
  • Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.

Найти нужный кран без подписи на нем — нетривиальная задача

Схема разводки труб: коллекторная или последовательная

Независимо от того, какой источник водоснабжения был выбран, подбирается оптимальная для объекта схема разводки труб: последовательная или коллекторная разводка труб системы водоснабжения

При проектировании сети необходимо обратить внимание на приведенные ниже факторы:

  • количество проживающих в доме людей;
  • периодичность нахождения в доме;
  • интенсивность использования воды.

Тройниковая (или последовательная) разводка труб от нагревателя, магистрали или стояка проходит путем подключения сантехнического оборудования друг за другом. Таким образом, на монтаж системы уходит минимальное количество материалов и времени, однако у данного способа подключения есть два существенных недостатка:

  1. Неравномерное давление в системе при одновременном использовании несколькими пользователями. То есть, например, при включении воды в ванной или на кухне нормальный напор воды будет только в кране, находящемся ближе к источнику.
  2. Для ремонта отдельного элемента системы необходимо полное отключение водоснабжения здания.

Пример последовательного соединения труб.

При коллекторном (или параллельном) подключении трубы к точкам забора подводятся непосредственно от распределяющего коллектора (индивидуальные распределители предусматриваются для горячей и холодной воды). Коллекторная разводка позволяет всем пользователям постоянно получать стабильный напор воды вне зависимости от количества одновременно включенных сантехнических приборов. Главный недостаток данного способа – большое количество труб, которые сложно и дорого спрятать.

Коллекторная разводка трубопроводов по полу.

В последние годы все более популярна комбинированная разводка труб водоснабжения, при которой короткие линии монтируются последовательно, а позже собираются в коллектор. Данный способ является бюджетной альтернативой параллельному подключению труб. Ведь при нем материала на монтаж уходит значительно меньше, а в случае поломки достаточно отключить водоснабжение тольо одной короткой ветки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
