Установка и монтаж внутрипольных конвекторов своими руками

Составные элементы встроенных конвекторов

Надежность и длительность функционирования во многом объясняется простотой устройства оборудования.

Конструкция конвектора

Вне зависимости от моделей все они состоят из нескольких элементов.

  1. Корпус (короб). Изготавливается из листовой оцинкованной или легированной стали толщиной от 0,5 мм. Некоторые модели для увеличения устойчивости к коррозионным процессам покрываются полимерными порошковыми красителями. Корпус укладывается вровень с финишным покрытием, точная регулировка пространственного положения выполняется специальными винтовыми устройствами. Внутри короба располагается все оборудование, водопроводная запорная и регулирующая арматура, электрические кабели и т. д. Конкретный перечень элементов зависит от вида конвектора. Размеры корпуса колеблются в широких пределах, что позволяет их монтировать под полами различного типа. Внешний вид корпуса не играет роли, он полностью скрывается декоративной решеткой.
  2. Теплообменник. Может быть водяной радиатор или электрический нагреватель. Для увеличения теплоотдачи применяются специальные технические решения или изменяется количество радиаторов.
  3. Декоративная решетка. Изготавливается из нержавеющих сплавов, легированной стали, существуют варианты из дерева. Сквозь декоративную решетку в конвектор поступает холодный воздух и отводится нагретый. Решетка двухсторонняя, после критического износа одной стороны переворачивается.

Регулировка нагрева выполняется при помощи ручных или электромеханических приборов, теплообмен делается естественным или принудительным методом.

Встраиваемые в пол конвекторы, конструкция

Встраиваемые в пол конвекторы КВЕ

Толщина стяжки и уровень пола

Если у вас толщина стяжки по всей квартире составляет примерно 5см, то для установки внутрипольного конвектора, придется сверху налить еще целых 7см.

А это примерно 3 мешка смеси на 1м2. Или 320 мешков на квартиру площадью в 100м2.

В итоге, вы получите ни много ни мало – 13 тонн стяжки. В обычную Газель входит примерно 1,5 тонны.

И привезти в свою квартиру почти 10 Газелей стяжки просто для того, чтобы поставить себе внутрипольный конвектор, не очень умное решение.

А это значит, что примерно в 70% квартир, вы просто не сможете налить необходимое количество стяжки для установки 120-го короба.

Преимущества

Дымоход-конвектор имеет ряд преимуществ, которые делают его достойной альтернативой обычным чугунным или биметаллическим радиаторам и даже целой системе водяного отопления в небольших загородных домах, летних кухнях и банных помещениях.

  1. Универсальность – коаксиальные дымоходы-конвекторы подходят и для обычной дровяной печи, и для твердотопливных или газовых котлов.
  2. Повышение продуктивности работы отопительного прибора за счёт использования вторичной тепловой энергии нагретого дыма, газов и водяного пара.
  3. Эффективность – конструкция может отапливать сразу три помещения: то, в котором находится котёл, а также одно или два смежных.
  4. Долговечность – благодаря использованию прочных металлов и сплавов в изготовлении кожуха срок службы конструкции может достигать десятилетий.
  5. Пожарная безопасность – устройство дымохода-конвектора изолирует источник тепла, защищая от перегрева окружающие материалы. За счёт этого такие дымоходы можно устанавливать в дровяных банях и домах из бруса.
  6. Защита от инфракрасного излучения – металлический кожух выступает в роли экрана, который поглощает излишки тепла.

Другое преимущество конструкции – повышение прочности и увеличение срока эксплуатации печного оборудования в целом. Коаксиальные дымоходы-конвекторы изготавливаются из прочной легированной стали. Она противостоит воздействию высоких температур и агрессивных кислот, содержащихся в отработанном дыме.

Рекомендуем ознакомиться: Расчеты при установке дымохода для дровяной печи и бытового котла

Если несколько конвекторов подряд

Следует взять во внимание следующий нюанс. В нашем случае смонтировано 3 внутрипольных конвектора водяного отопления, каждый из которых достигает 1800 см в длину

Оборудование оснащено своими решетками

Но при необходимости можно всегда обратиться в соответствующую фирму и вместе с конвекторами заказать сплошную решетку, которая позволит скрыть некрасивые швы, образующиеся при соединении двух конвекторов вместе. Такие швы отличаются от общей решетки, что нарушает общую эстетику

Оборудование оснащено своими решетками. Но при необходимости можно всегда обратиться в соответствующую фирму и вместе с конвекторами заказать сплошную решетку, которая позволит скрыть некрасивые швы, образующиеся при соединении двух конвекторов вместе. Такие швы отличаются от общей решетки, что нарушает общую эстетику.

В ситуации, когда внутрипольный конвектор водяного отопления имеет слишком большую длину, наиболее простым выходом окажется просто прорезать в стене отверстие необходимой формы, которое позволит конвектору зайти глубоко в стену, однако это не лучший выход. Конечно, можно замазать оставшиеся щели, но не нужно забывать о подвижности решетки. Если ее вытащить единожды, останется большая щель, которая обязательно окажется источником сквозняков, ведь за стеной сквозняки обязательно присутствуют, в особенности, если монтаж был произведен с нарушением правил.

Лучше укоротить конвектор, у него на торце находятся клепки, которые следует разобрать и высверлить. Далее отрезается лишняя часть оборудования, убирается всё внутри. Откручиваем реечку, вытаскиваем декоративные планки, отрезаем их. Клепки обратно уже не ставим, вместо них прикручиваем на гайки болты. Обрезаем решетки, собираем все на место. Если имеется необходимое расстояние до теплообменника, можно укорачивать оборудование с любой стороны, выбирайте ту сторону, с которой Вам удобнее будет работать.

Вообще, в идеале следует согласовать все размеры на этапе выбора внутрипольных конвекторов или другого отопительного оборудования, чтобы в дальнейшем не пришлось прибегать к дополнительным манипуляциям. Такое планирование позволит избежать вынужденного обрезания конвекторов. Для того чтобы осуществить монтаж конвекторов правильно, нужно выполнить определенную подготовку

Помимо размеров, также важно не ошибиться с выбором тепловой мощности оборудования

Устройство водяного бытового конвектора

Еще одним фактором, который следует учитывать при выборе этого оборудования, является материал, из которого изготавливается конвектор.

Так, основными материалами, из которых изготавливаются секции водяных радиаторов, являются следующие:

  • сплав меди с алюминием;
  • панели из биметалла;
  • алюминий;
  • стальные элементы.

Медно-алюминиевые модели являются самыми дорогостоящими. Схема подключения конвекторов отопления из этого материала предусматривает монтаж медных соединительных частей, которые имеют весьма большую цену.

Гораздо более выгодной станет установка батарей из стали.

Эти устройства могут подключаться одним из двух способов:

  • посредством бокового крепежа;
  • с помощью нижней фиксации к системе.

Принцип работы в 2-х и 4-х трубной системе

Установка внутрипольных конвекторов может выполняться в двухтрубных и четырёхтрубных контурах. В первом случае теплообменник работает только на обогрев помещения, а во втором – на обогрев и охлаждение. С обогревом все просто, в этом случае конвектор подключается и работает так же, как и любая другая батарея

При покупке нужно обращать внимание на характеристики, в них указывается возможность работы с антифризами. В двухтрубных системах отопления в качестве теплоносителя может быть вода или пропиленгликоль (незамерзающая жидкость)

Принцип работы конвектора с принудительной вентиляцией.

Чтобы внутрипольный конвектор работал в двух режимах (обогрев и охлаждение) его нужно подключить к:

  • водяной системе отопления;
  • фанкойлу.

Фанкойл – это агрегат, который производит холод по принципу кондиционера. В этом случае встроенный в пол теплообменник будет выступать в качестве чиллера. Отличие тандема чиллер-фанкойл от сплит-систем заключается в том, что в качестве рабочего вещества используется не фреон, а вода. Именно это позволяет установить внутрипольный конвектор сразу на две системы. Естественно, что работать он может только в одном из режимов поочередно.

Стандартное подключение к трубам отопления

Подключение внутрипольного конвектора производится к стандартным трубам отопления с помощью входящих в комплект поставки деталей. Трубы могут располагаться в специально подготовленных углублениях, позволяющих скрыть коммуникации. Технически возможно присоединение нескольких приборов последовательно, но при большой длине секций рекомендуется разделить их для параллельной подачи теплоносителя. Конвекторы с индексом В (встроенный вентилятор) потребуют прокладки электрических проводов.

Выполнять монтажные работы и присоединение следует строго по инструкции к прибору, соблюдая требования стандартов. Технические характеристики и устройство конвекционных водяных обогревателей КЗТО соответствуют нормам для систем отопления частных и многоквартирных домов.

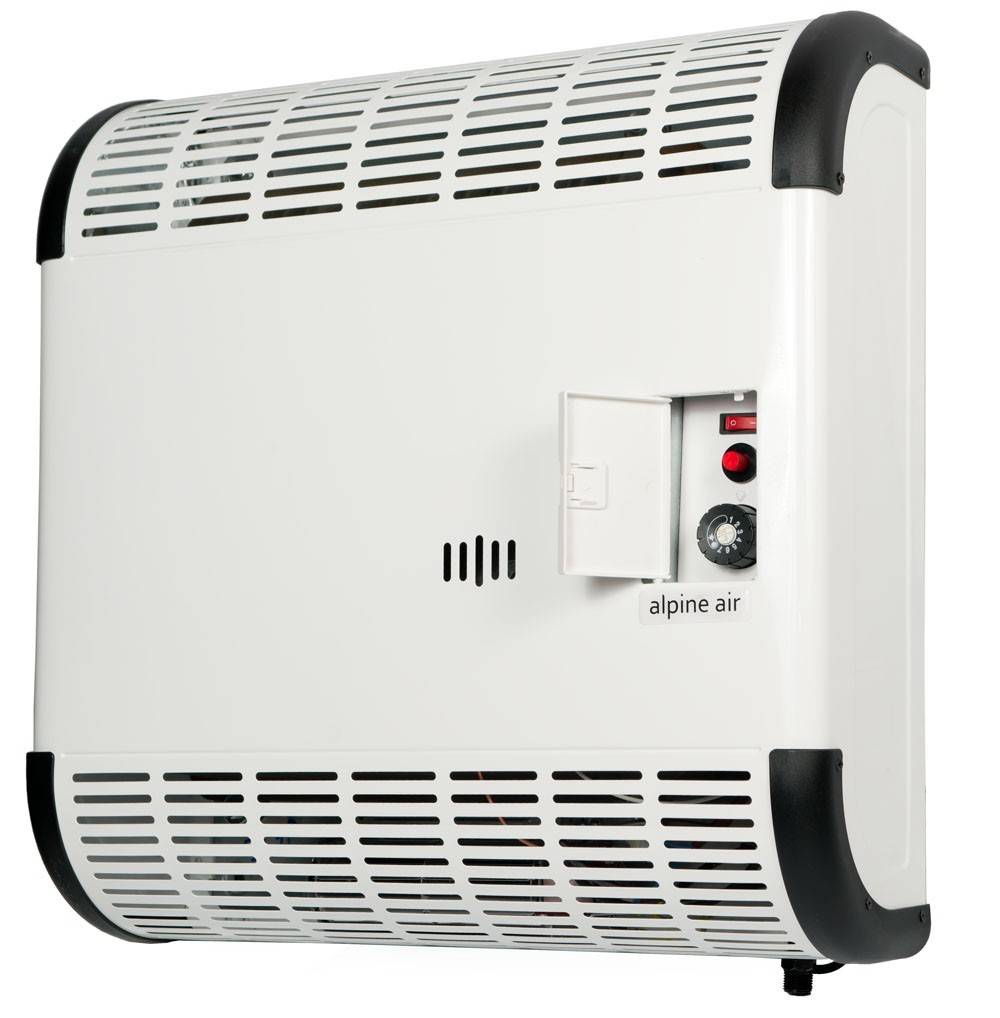

Установка газового конвектора

Монтаж конвектора отопления, который работает на газу более сложный процесс, поэтому лучше обратиться за помощью к профессионалу. Сложность установки осложняется в первую очередь тем, что прибор данного типа можно устанавливать только на газовой трубе, которая является домашней.

В первую очередь необходимо обозначить и просверлить отверстия для воздухозаборной и коксиальной трубы. Для того чтобы конвектор не был повреждён попаданием воды, воздухозаборная труба должна снаружи быть на одном уровне со стенкой, и иметь небольшой угол наклона (от стены), а внутри помещения – выступать.

Коксиальная труба – основная комплектующая, её стандартная длина – шестьдесят сантиметров, но при надобности её можно обрезать. Во избежание разного рода чрезвычайных ситуаций в процессе сборки и ремонта необходимо проследить, чтобы все комплектующие были соединены герметично . С внешней стороны устанавливается конечный терминал

Важно проследить, чтобы стержень был нужной длины (если он будет слишком длинный, может повредиться камера сгорания). Трубу для отвода дымовых газов устанавливают с помощью гаек и стрежня в канал конвектора. Газ подключается, только после полного вывода всех труб, полной комплектации, и монтажа

Газ подключается, только после полного вывода всех труб, полной комплектации, и монтажа

Важно так же для подключения газа использовать специальные материалы, чтобы избежать несчастных случаев

Важно аккуратно монтировать прибор, чтобы не повредить составляющие, что может привести к нарушению конвекции. При установке так же нужно соблюдать расстояния до объектов, окна и т.д.

Стоит отдельно отметить тип, который монтируется в пол

Перед установкой следует провести профилактику возможной деформации корпуса, которая может произойти после того, как мы зальем раствором нишу. В качестве профилактики можно использовать распорки, которые устанавливаются в середине конвектора. Так же обогреватель следует изолировать от тепла и звука. После установки необходимо выровнять прибор ну нужный уровень. Для этого используются специальные регулировочные винты. Потом подключаются трубы (их нужно проложить заранее) и проводится пробный запуск (гидроиспытания) для выявления возможных протеканий. При удачном испытании, следует залить раствором оставшееся пространство между конвектором и стенками ниши, и каналы для прокладки труб

Стоит отдельно отметить тип, который монтируется в пол. Перед установкой следует провести профилактику возможной деформации корпуса, которая может произойти после того, как мы зальем раствором нишу. В качестве профилактики можно использовать распорки, которые устанавливаются в середине конвектора. Так же обогреватель следует изолировать от тепла и звука. После установки необходимо выровнять прибор ну нужный уровень. Для этого используются специальные регулировочные винты. Потом подключаются трубы (их нужно проложить заранее) и проводится пробный запуск (гидроиспытания) для выявления возможных протеканий. При удачном испытании, следует залить раствором оставшееся пространство между конвектором и стенками ниши, и каналы для прокладки труб.

https://youtube.com/watch?v=AIEgi_eDjUM

Положительные и отрицательные свойства водяных конвекторов

Конвекторы не пересушивают воздух в квартире Как и любое другое отопительное оборудование, водяное устройство имеет достоинства:

  • равномерный и быстрый прогрев помещения потоками воздуха;
  • нет необходимости платить за электричество;
  • легкий вес, который облегчает монтаж;
  • трубы находятся внутри, а внешняя часть никогда не бывает слишком горячей;
  • воздух в помещении не пересушивается, ведь нагреваемая масса все время циркулирует и обогащается влагой.

К недостаткам можно отнести:

  • циркулирующий воздух из поверхности поднимает с пола пыль, которую следует регулярно убирать, чтобы не появлялись аллергические реакции;
  • для комнат, где есть высокие потолки, выбирать необходимо конвекторы только со встроенными вентиляторами, чтобы эффективно происходил нагрев.

Как установить?

Приступая к монтажным работам, нужно правильно рассчитать не только мощность оборудования, но и рабочее давление в данной системе. А также есть вероятность того, что в месте установки напольного радиатора придется сделать фальшпол. Это немного изменит высоту комнаты, а также ее площадь. Далее, необходимо подготовить нишу под встраиваемый в пол радиатор. По размерам она должна соответствовать параметрам данной конструкции и даже немного превышать их. Сама ниша сооружается не в бетонной стяжке, а в специально сделанном для этого подиуме. Радиатор закрепляется при помощи анкерных болтов.

Если конвектор встраивается под окнами, не стоит задумываться о его подключении. Ведь оно может быть как левосторонним, так и правосторонним. Но, устанавливая его у окна, необходимо чтобы отступ был не меньше чем десять сантиметров, а расстояние от стен до конвектора – не меньше двадцати сантиметров. Далее, делается обвязка встраиваемой в пол конструкции. Она осуществляется при помощи полипропиленовых труб. Они впоследствии заливаются бетоном или цементной стяжкой. Поэтому трубопровод лучше использовать медный.

Если говорить об отопительной системе, при установке которой используют скрытые под полом радиаторы, стоит заметить, что она считается наиболее простой в плане монтажа. С установкой таких радиаторов справится даже человек с минимумом опыта. Делая внутрипольное водяное отопление, обязательно нужно обеспечить подводку всех энергетических систем к нужному месту. Все это нужно учитывать на первых этапах проектирования. В ином случае невозможно будет обеспечить нормальную работу всей отопительной системы. Единственно правильным решением в данном случае будет установка электрического конвектора.

Решив установить встраиваемые в пол приборы для отопления, можно добиться не очень дорогого и в то же время полноценного обогрева помещения. Такой вариант позволит создать стильный интерьер в любом помещении. Однако перед установкой в обязательном порядке необходимо изучить все особенности и тонкости монтажных работ, которые впоследствии значительно облегчат работу. Только в этом случае результат получится удовлетворительным.

Об установке встраиваемого в пол конвектора Itermic смотрите в следующем видео.

Принцип работы

Внешний вид конвектора напоминает длинный пенал, прикрытый ажурной решеткой, которая хрупкая только на вид: она способна выдерживать нагрузку до 40 кг. Принцип действия довольно простой: холодный воздух всасывается, затем нагревается и возвращается в помещение. Теплый воздух по законам физики поднимается, вытесняя холодные потоки вниз — таким образом, происходит теплообмен в помещении.

Обычно у таких устройств, как конвекторы в пол, теплообменник пластинчатого типа — довольно плотный ряд алюминиевых пластин на единой трубе, внутри которой циркулирует горячая вода. Тепло от нее распределяется на пластины, которые нагревают циркулирующий воздух. Устройства бывают как с вентилятором, так и без него. Эффективность первых значительно выше.

Встраиваемые конвекторы для отопления при правильном подборе и грамотном распределении по всему помещению становятся единственными источниками тепла, справляясь с поставленной задачей за счет планомерной циркуляции теплых потоков воздуха по всему пространству.

Инструкция по установке и подключению

Установка внутрипольного конвектора оправдана при наличии в помещении элементов, которые образуют значительные тепловые потери. Такие участки могут быть представлены стеклянными дверями «в пол», входными зонами на лоджию и выходами на террасу, а также панорамными или витражными окнами.

Монтаж водяных конвекторов отопления

Для выполнения правильного монтажа и эффективной работы установленного прибора нужно придерживаться нескольких рекомендаций:

  • ниша или канал делается с заглублением на 1,0–2,0 см от полной высоты прибора, а также примерно на 5–10 см больше по ширине и глубине;
  • отступ от окна составляет 5–15 см, а слева и справа от стены — примерно 15–30 см;
  • дополнительная защитная изоляция и звукопоглощение повышают эффективность прибора;
  • оптимальным является подключение с применением гибких шлангов, что помогает легко и быстро выравнивать стыки;
  • жёсткое подключение подающим клапаном в виде ручного радиаторного крана, шарового крана, термостатического клапана является более надёжным;
  • на «обратку» следует обязательно устанавливать надёжную запорную клапанную арматуру.

Сложнее всего монтируется водяная внутрипольная отопительная система с принудительным типом вентиляции:

  1. Проложить подводку теплового носителя и электрического кабеля в соответствии со схемой монтажа, прилагаемой производителем.

  2. Произвести заливку пола в соответствии с размерами канала, выделенного под монтаж устанавливаемого прибора.

  3. Установить оборудование в подготовленный канал, выполнить выравнивание по горизонтали при помощи регулировочных болтов.

  4. Зафиксировать конвектор внутри канала, выполнить изоляцию и уплотнение пространства вокруг прибора.

  5. Выполнить монтаж чистового напольного покрытия.

  6. Подключить подводку теплового носителя и электрического кабеля.

  7. Заполнить все щели при помощи силиконового герметика или отделочного уплотнительного материала.

  8. Выполнить тестовый запуск установленного оборудования и зафиксировать декоративную решётку.

В процессе проектирования отопительной системы очень важно грамотно расположить трубы на подачу и «обратку», предусмотреть слив воды и возможность осуществлять прокачку в случае попадания во внутреннюю часть воздуха. Внутрипольные конвекторы водяного отопления, имеющие принудительный вариант конвекции, требуют обязательного подключения к электрической сети на 220 Вт

Монтаж электрических

Для самостоятельного монтажа прибора следует приобрести электрический кабель и выбрать оптимальную схему подключения.

Стандартная схема монтажа внутрипольного электрического конвектора:

  • 1 — приборы со свойством конвекции;
  • 2 — электрическая проводка;
  • 3 — подача питания на 220 В;
  • 4 — модуль;
  • 5 — термостат.

Прибор подключается к подаче питания с помощью электрической проводки

Основные этапы установки электрических моделей:

  1. Вмонитровать конвектор в нишу чернового пола.
  2. Зафиксировать прибор уголками, винтами и дюбелями, предусмотренными в комплекте.
  3. Выравнять устройство по уровню посредством технологических болтов.
  4. Подсоединить к установленному конвектору электрические кабели.
  5. Уложить теплоизоляционные материалы, в качестве которых чаще всего используются пенополистирольные листы.

Последний этап достаточно сложен и требует усилий. Теплоизоляция состоит из следующих частей:

  • бетонирование;
  • теплоизоляция;
  • пол бесшовный;
  • накладка-фиксатор;
  • юстировка по показателям высоты;
  • звукоизоляция;
  • стяжка;
  • финишное напольное покрытие;
  • подводка;
  • фальшполы;
  • уплотнители.

Обязательный этап в монтуже электрического конвектора — укладка теплоизоляции

На заключительном этапе осуществляется тестирование работоспособности установленной системы обогрева, заливка пола и укладка финишного напольного покрытия, а также прикручивание декоративного решетчатого элемента.

Рассчитываем количество конвекторов

Располагая приборы под окнами, вы препятствуете проникновению холодного воздуха от них.

Планируете купить конвекторы для отопления дома, но не можете разобраться в их количестве? Во многих случаях на обогрев одной комнаты достаточно одного обогревателя. Например, для комнаты площадью 15 кв. м в хорошо утепленном доме следует приобрести модель мощностью 1000 Вт (так советуют производители, но мы то помним о необходимости запаса и о климатических особенностях нашей страны). Поэтому рекомендованная мощность составит 1500 Вт.

Оптимальное место для размещения конвектора – под окном, от которого идет холод. Для того чтобы оградиться от холода, размещаем приборы под окнами. Соответственно, если в данной комнате три окна, вешаем под каждое по отопительному прибору. Итого нам понадобятся три электрических конвектора мощностью по 500 Вт каждый. Площадь комнаты составляет 25 кв. м, но в ней всего два окна? В этом случае необходимы два конвектора мощностью 1 и 1,5 кВт.

Для более равномерного прогрева крупногабаритных помещений можно увеличить количество конвекторов, уменьшив их мощность – например, в комнате площадью 25 кв. м можно разместить два конвектора по 1 кВт под окнами, а третий обогреватель разместить на одной из стен.

Как подключить газовый отопительный конвектор

Правильная установка газового конвектора должна проходить по следующему принципу:

  • с помощью обрезков, оставшихся от труб из алюминия или стали, необходимо сконструировать ножки опоры;
  • затем посредством дрели или зубила в стене нужно проделать отверстие диаметров 220 – 230 мм, при этом размер воздуховода будет составлять 145 – 150 мм;
  • после этого стена оборудуется специальным защитным экраном из нержавеющей стали, оснащенным двумя слоями базальтовой теплоизоляции;
  • аналогичным утеплением следует оснастить и выходную конвекторную трубу;
  • далее корпус прибора закрепляется на стене строго в вертикальном положении;
  • завершается процесс выводом трубы в проделанное отверстие и фиксацией ее на конвекторе. После того как оборудование подключается к центру подачи газа, оно полностью готово к работе.

На видео показан один из вариантов установки конвекторов отопления:

Здесь вы узнаете:

Системы отопления с классическими радиаторами могут обогревать помещение в двух вариантах – с помощью конвекции и теплового излучения. Если же говорить про водяные конвекторы отопления, то они греют только за счет естественной конвекции, обеспечивая циркуляцию теплых масс воздуха в помещениях. Достигается быстрый и эффективный обогрев комнат. Что представляют собой водяные конвекторы и как они устроены? Поговорим об этом в рамках нашего обзора.

Также мы рассмотрим:

  • принципы работы водяных конвекторов;
  • разновидности устройств;
  • характеристики и свойства этого отопительного оборудования;
  • принципы монтажа.

После прочтения материала вы получите все необходимые знания о данных устройствах.

Сборка элементов теплообменника

Шаг 1. Занесите коробку в помещение, откройте ее

Перед открыванием обратите внимание на верх и низ, в противном случае возникнут сложности во время вынимания частей конвектора. Проверьте комплектность

Внутри корпуса должен находиться теплообменник, регулируемые ножки, регулировочные болты и шайбы, декоративная решетка, соединительная, запорная и регулирующая арматура.

Распаковка конвектора

Проверка комплектности

Шаг 2. Достаньте из упаковки два клапана, открутите соединительные гайки со штуцерами.

ADN15

VDN115

Шаг 3. Накрутите на резьбу специальную нить для герметизации, количество витков не менее 5–8.

Намотка нити

Шаг 4. Одним ключом придерживайте выход трубы теплообменника, а вторым плотно закрутите клапан на место. Клапан внутри имеет шестигранное отверстие под ключ. Слишком больших усилий прилагать нет надобности, нить надежно справляется со своей задачей. Таким же методом соберите кран устройства.

Прикручивание клапана

Сборка крана

Подключение крана

Теплообменник подготовлен. Желательно предварительно испытать герметичность соединений. Для этого можно его подключить к водопроводу при помощи гибких шлангов и открыть подачу воды. Все в норме – можно приступать к установке корпуса.
