Какие трубы выбрать для работы?
На стоимость материала будет влиять и качество. Если допустить ошибку в выборе труб и сделать неверный расчет, то система отопления может не работать. На сегодняшний день для конструирования теплого пола можно выбрать такие виды материалов:
- отлично в таком случае подойдет медь. Именно ее применяют большинство, так как медь обладает только самыми лучшими качествами. Единственный минус – это дороговизна материала;
- полипропилен так же используется достаточно редко. Дело в том, что такой материал имеет достаточно большой радиус загиба, что является неэкономично;
- сшитый полиэтилен имеет хорошую теплопроводность и считается износоустойчивым. Стоимость таких материалов не слишком большая. Единственный недостаток, необходимость хорошо зафиксировать трубы при монтаже, иначе они будут разгибаться;
- чаще всего используется именно металлопластик. Дело в том, что такой материал считается самым прочным и долговечным. Трубы из этого материала оснащены специальной алюминиевой прослойкой, которая окружена слоем полимеров. Это дает возможность трубам не подвергаться повреждениям при тепловом расширением.
Рекомендуем: Чем хороша труба Валтек для тёплого пола?
Монтаж теплого пола
Этапы укладки требуют соблюдения определенных требований. Если условия соблюдены не будут, то вероятность нарушений в работе теплого напольного покрытия многократно возрастает.
Подготовка
Еще на этапе подготовительных работ важно привести помещение в полную готовность к укладке пола. Это подразумевает оконченную черновую отделку, установку дверей и окон, подключение коммуникаций, а также подготовку разметки пола
Изоляция
Укладка гидроизоляции просто обязательна, она обеспечивает защиту от разрушительного воздействия влаги. Чаще всего в качестве изоляционного материала используется полиэтилен толщиной не менее 0,2 мм. Кроме укладки на пол полиэтиленом накрываются стыки пола и стен. Чтобы избежать возникновения теплового моста, используется демпферная лента.
Плиты теплоизоляции
Выбор необходимого типа плит и способа их укладки – это гарантия качественной и длительной работы системы отопления. Плиты укладываются без единого промежутка по всему периметру комнаты, что обеспечит полноценный прогрев помещения и прочность пола. При укладке крайне не рекомендуется наступать на конструкции, чтобы исключить риск разрушения целостности элементов.
Отопительный контур
От правильной укладки труб зависит уровень теплоотдачи. Стоит тщательно выбирать технологии прокладки, диаметр труб и шаг укладки.
Завершение работ
После того, как основные этапы проведены, следует подключить контур к коллектору, а затем начать опрессовку труб. Происходит это так: в контур поступает теплоноситель, а воздух удаляется через краны слива. Температура прогрева поднимается от 25 градусов постепенно. После проводятся работы по монтажу стяжки пола, а запуск системы производится через месяц после окончания работ.
Монтаж системы теплого пола достаточно трудоемок, но в эксплуатации эта система обладает массой преимуществ. Поэтому затраченное время и силы, а также средства с лихвой окупятся экономичностью использования, удобством эксплуатации.
Инструкция по выбору мощности теплого пола с электроподогревом
Пред тем, как принимать окончательное решение об установке теплого пола с электрическим обогревом, следует выполнить несколько очень важных условий.
Сделать ревизию существующей в помещении электрической проводки и установленной защитной арматуры. Если нет специальных знаний и приборов, то настоятельно рекомендуется обратиться за помощью к профессионалам.
- Связаться с ответственными представителями энергокомпаний и поинтересоваться возможностью подключения дополнительных мощностей. Если технические возможности существующих сетей позволяют увеличить мощность, то придется обязательно сделать проект, в противном случае сложно получить полный официальный комплект документов.
- Внимательно проанализировать целесообразность монтажа полов с электрическим подогревом, обдумать вопрос подключения зонального счетчика. Мощность теплого пола во многом зависит от того, какую функцию он будет выполнять: основного или дополнительного источника тепла.
Важно понимать, что мощность электрического обогрева на квадратный метр отличается в зависимости от используемой технологии
Если с этими подготовительными работами все в норме, то можно приступать к расчету мощности теплого пола.
Шаг 1. Измерьте площадь помещения. Если высота нестандартная, то придется использовать специальные поправочные коэффициенты. К примеру, пусть площадь помещения равняется 18 м2 (длина 4,5 м, ширина 4 м).
Вначале измеряется площадь помещения
Шаг 2. Узнайте общую мощность электрических матов. Она зависит от использования теплых полов, если они будут основным источником обогрева помещения, то для одного квадратного метра требуется не менее 140 Вт. Если теплый пол служит как дополнение к главному отоплению или для увеличения комфортности пребывания в зданиях, то мощность может уменьшаться до значения 40–80 кВт/м2. В нашем случае теплый пол считается главным источником тепла, именно поэтому такая большая мощность требуется для обогрева одного квадратного метра помещения. Полная мощность равняется 2,52 кВт (18×140 Вт).
Расчет полной мощности
Шаг 3. Подсчитайте, какое количество пленки нужно покупать для одной комнаты. Перед этим ознакомьтесь с техническими данными от производителей оборудования, а именно – какая мощность одного квадратного метра пленки. Далее следует разделить общую мощность для подогрева пола на мощность квадратного метра материала. В нашем случае 2,52 кВт : 220 Вт/м2 = 11,45 м2. После округления в большую сторону получаем 11,5 м2, столько пленки надо для обустройства теплого пола в комнате площадью 18 квадратных метров.
Расчет необходимого количества ИК пленки
220 Вт/м кв. — это стандартная мощность пленки
140 Вт/м кв. рекомендуется для полов с финишным покрытием ламинатом, ковролином или линолеумом
Следует знать, что мощность нагрева полов из натуральных пиломатериалов нужно понижать – дерево не любит длительного нагрева, оно пересыхает и теряет свои первоначальные качества. Кроме того, из-за существенного уменьшения относительной влажности изменяются размеры деревянных элементов, что становится причиной появления трещин и неприятных скрипов во время ходьбы. Избавиться от скрипов очень трудно, придется делать капитальный ремонт настила, а иногда необходима полная его замена. Это не только дорого, но и очень долго, процесс сопровождается большим количеством мусора и пыли в жилых помещениях.
Пример укладки электрического теплого пола на кухне
По вышеописанному принципу можно рассчитать мощность всех электрических полов вне зависимости от того, какие нагреватели применяются: кабели, маты, стержни и т. д.
Что может повлиять на теплоотдачу?
Для начала хотелось бы остановиться на том, каким же должен быть правильный и качественный теплый пол, независимо от того, на каком теплоносителе – электричестве или воде – он будет работать. Итак, система такого подогрева будет работать по-разному в зависимости от толщины основания или качества теплоизолятора, а значит, все эти моменты нужно учитывать. Считается, что толщина теплоизоляционного материала не должна быть более 3 см, при этом материал лучше приобретать с отражающим слоем – так сохранить тепло внутри помещения будет проще.
Теплый пол своими руками
Толщина бетонной стяжки должна составлять около 4-10 см, особенно если речь идет об укладке кабельного или водяного пола. Внутри она имеет усиление армирующей сеткой, на которую, кстати, и могут закрепляться теплоносители. За счет этого тепло будет перераспределяться лучше. В случае если планируется обустройство водяного пола, рекомендуется приобретать трубы, изготовленные из металлопластика либо из сшитого полиэтилена диаметром 16-20 мм – с ними проще всего наделить систему оптимальной мощностью, достаточной для прогрева комнат.
Схема теплого пола под стяжку
Труба для теплого пола
Необходимые данные
Для начала рассчитайте площадь дома
Для расчета требуемой эффективности элементов необходимо определиться с некоторыми факторами, имеющими непосредственное влияние на этот показатель:
- отапливаемая площадь;
- качество теплоизоляции стен и перекрытий;
- теплопроводность финишного покрытия пола.
Кроме этих данных, важно понимать, в качестве какого элемента будут использоваться полы: основного или дополнительного?
Для беспроблемной работы и гарантированного долгого срока службы отопления она должна работать в режиме, не превышающим 80% от максимальной мощности.
Расчет мощности теплого пола во много зависит от правильности заданной полезной площади.
Для определения эффективности отопления используем формулу P = S*k, где:
P – мощность элемента обогрева;
S – полезная площадь;
k – удельная мощность.
Удельные мощности электрического теплого пола для помещений различного типа:
| № | Тип помещения | Удельная мощность системы теплого пола на 1 м2 (Вт/м2) |
|---|---|---|
| 1 | Жилые комнаты, кухня (1 этаж) | 140-150 |
| 2 | Жилые комнаты, кухня (2 этаж и выше) | 110-120 |
| 3 | Застекленные и утепленные балконы и лоджии | 140-180 |
| 4 | Санузлы (1 этаж) | 120-150 |
| 5 | Санузлы (2 этаж и выше) | 110-130 |
| 6 | Основное отопление | не менее 180 |
| 7 | Дополнительное создание комфортных условий | 110-120 |
Расчет необходимой мощности комфортных полов для санузла общей площадью 10 м2 на втором этаже в качестве основной системы отопления:
Полезная площадь составит: 10/100*70= 7 м2. Удельная сила для санузлов второго этажа 130 Вт/м2, но при этом использование полов как основного элемента системы отопления предполагает мощность не менее 180 Вт/м2.
Принимаем большее значение. Получаем: Р=7*180=1260 Вт (1,26 кВт) – общая теплоотдача пола в санузле.
В небольших комнатах с широкой мебелью (диван, кровать) использовать систему теплого пола в качестве основной не целесообразно.
О критерии
Вместе с тем, если в целом систему водяного отапливаемого пола можно описать довольно просто – контур из труб, по которым циркулирует подогретая до 30-50⁰С вода, распределительный коллектор, насос, котел с терморегулятором для возможности управления температурным режимом обогрева, — успех монтажа, а также эффективность эксплуатации системы зависят от предварительного расчета.
Мощность водяного теплого пола представляет собой важнейший критерий для правильного расчета и выбора всех элементов отопительной системы. Именно показателем мощности определяется требуемое количество тепла, которое будет производиться отопительной системой с целью обеспечения заданных параметров комфорта и эффективности.
Правильный расчет
Если вы решили установить такую систему в своем доме, то учтите, что она требует точных цифр, для того чтобы действительно соответствовать названию.Это необходимо потому, что каждый контур пола имеет значительную протяженность, а, следовательно, и приличное гидравлическое сопротивление.

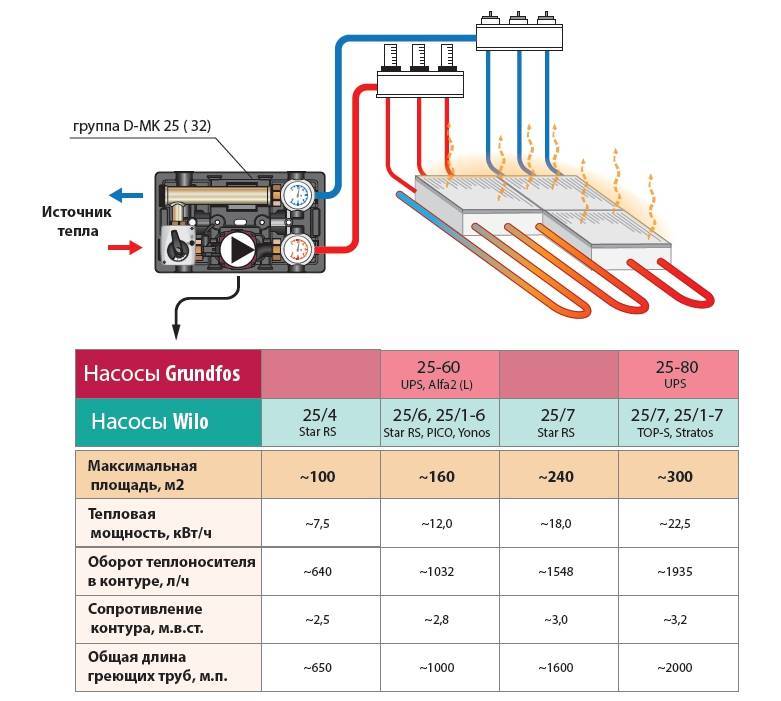

Чтобы она успешно функционировала, придется поставить на каждом этаже небольшой насос или один, но очень мощный на всю систему.
Для его правильного выбора нужно учитывать:
- Количество теплоносителя
- Требуемое давление
При этом, производя расчеты, необходимо учитывать не только метраж, но и другие важные показатели, оказывающие влияние:
- Диаметр труб
- Количество разветвлений и вентилей
- Метод монтажа
Есть и другие возможности получить ответ на вопрос как правильно рассчитать водяной теплый пол. Вычисления выполняются с применением специальных программ. В этом случае гидравлические свойства подгоняются в зависимости от параметров под характеристики насоса. При использовании данного метода можно маневрировать различными параметрами системы.

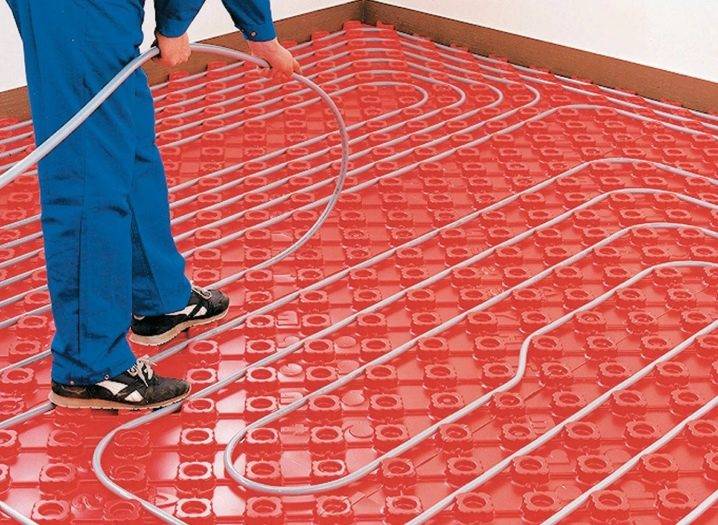

Монтаж труб водяного теплого пола и заливка стяжки
В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.
Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке
Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт
Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам
Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.
Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.
Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.
Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.
Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей
Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением
Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия
Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.
Важные нюансы формирования стяжки теплого пола
Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.
- Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
- Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.
Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.
Энергопотребление теплого пола
Расход электроэнергии инфракрасного пленочного теплого пола высчитывается по простейшим формулам. Перед монтажом необходимо определиться, как будет использоваться пленка – как основной источник обогрева или как вспомогательный источник тепла в дополнение к радиаторам, батареям и другим приборам.
Если пленочный теплый пол будет выступать как дополнение, потребуется пленка мощностью 150 Вт/кв. м. Для работы в самостоятельном режиме ее мощность должна составлять 200-220 Вт/кв. м. Если помещение холодное, да еще и сырое, увеличиваем мощность до 300 кв. м. В качестве основы для наших расчетов мы выберем два образца – мощностью 150 и 220 Вт/кв. м. Давайте посмотрим, сколько теплый пол потребляет электроэнергии в месяц, в киловаттах.
Для начала следует посчитать площадь самих пленочных теплых полов. Площадь помещения нас особо не интересует, но расчеты ведутся для комнат с высотой потолков до трех метров. Обычно пленка располагается не под всей площадью помещений – под кроватями, диванами и шкафами она не нужна, так как здесь она может повредиться в результате элементарного перегрева. Поэтому перед расчетами нужно составить план и определиться, где будет лежать ИК-пленка и сколько ее нужно.
Представленные цифры действительны при круглосуточной работе пленочных теплых полов, но на практике они работают в прерывистом режиме, повинуясь системе терморегуляции.
Предположим, что площадь нашего домовладения составляет 100 кв. м. Из этой сотни под мебель отводится около 20% всей площади. Итого площадь ИК-пленки в доме составляет 80 кв. м. Если она используется как основной источник тепла, суточное потребление электроэнергии теплым полом составит 17,6 кВт. Для вспомогательного источника потребление составит 12 кВт.
Основной теплый пол потребляет электроэнергии в месяц максимум 528 кВт, вспомогательный – 360 кВт. Цифры вполне сносные, но они не совсем верные. Необходимо учитывать:
- Уровень тепловых потерь в обогреваемом здании;
- Наличие терморегуляции и установленной на нем температуры;
- Характер использования жилого здания.
Большие тепловые потери способствуют увеличению расхода электроэнергии. Например, отсутствие утепления стен повышает затраты на 10%. Тоже самое делают однослойные стеклопакеты, в то время как тройные стекла уменьшают затраты на те же 10% — аналогичным образом работают некоторые другие ухищрения.
Правила расчета
Для того чтобы упростить процесс расчета, можно воспользоваться специальными калькуляторами, широко представленными в интернете. Часто они имеются на сайтах различных фирм, осуществляющих работы по укладке теплого пола. Там же вы сможете найти различные таблицы, в которых есть средние расчеты и необходимые формулы.
Если появляются сомнения в своих силах, обратитесь к профессионалам, в распоряжении которых имеются необходимые знания и средства. Для того чтобы специалисты подготовили грамотный точный расчет, придется предоставить актуальные данные об особенностях планировки вашего помещения, а лучше всего показать детальный план.
Если же принято решение рассчитывать мощность самостоятельно, то начать следует с нанесения на специальную бумагу плана помещения с размещением отопительного контура и указанием окон и дверей. Масштаб вычисляется следующим образом: 1 см на бумаге равен полуметру реальной площади
До начала прорисовки стоит обратить внимание на такие параметры:
- трубы должны быть расположены вдоль стен и окон;
- площадь помещения не должна быть больше 20 м2, в противном случае стоит разделить его на несколько частей и рассчитать отдельный отопительный контур для каждой из них;
- между стеной и первым витком контура должно быть расстояние не менее 25 см.
Количество труб рассчитывается так: измеряется общая протяженность, после чего она умножается на масштабный коэффициент. Полученный результат складывается с двумя метрами расстояния (соединение контура со стояком). Общая длина делится на протяженность одной трубы, поскольку максимально допустимая длина труб не должна быть больше 100 м.
Диаметр труб зависит от дальности расположения конструкций: они не могут располагаться более чем в 50 см друг от друга. Шаг укладки труб, равный 30 см, предполагает величину теплоотдачи в объеме 50 Вт на 1 м2. Показатель мощности увеличивается соответственно величине диаметра труб и уменьшается в случае увеличения шага укладки.
Мощность водяного пола – это сочетание показателей общей площади дома, материалов труб и пола, разницы температур подающего и поступающего теплоносителя. Показатель мощности на один квадратный метр не должен быть более чем на 25% выше уровня потери тепла. Если достичь этого значения не получается, необходимо сделать перерасчет, изменить диаметр труб и величину шага укладки.
Мощность на метр
Между системами водяного обогрева и традиционными вариантами отопления есть существенные отличия. построены так, что система начинает функционировать при 35–45⁰ (максимально допустимая – не более 50⁰). То есть такой относительно маленькой температуры достаточно, чтобы комфортно обогреть жилое пространство.
Мощность водяного теплого пола на квадратный метр также относительно мала – порядка 40 – 150 Ватт. Чтобы система функционировала эффективно, необходимо достигнуть равномерного распределения температуры по поверхности, исключив образование холодных углов.
Производительность водяной обогревательной конструкции и протяженность трубопровода взаимосвязаны
Выполняя расчет, принимают во внимание также:
- величину площади и конфигурацию пола;
- размер теплопотерь;
- шаг установки труб.
Производительность такой системы, как и ее температура регулируется вручную или автоматически в соответствии с погодными условиями и температурами.
Расчет выполняет поэтапно.

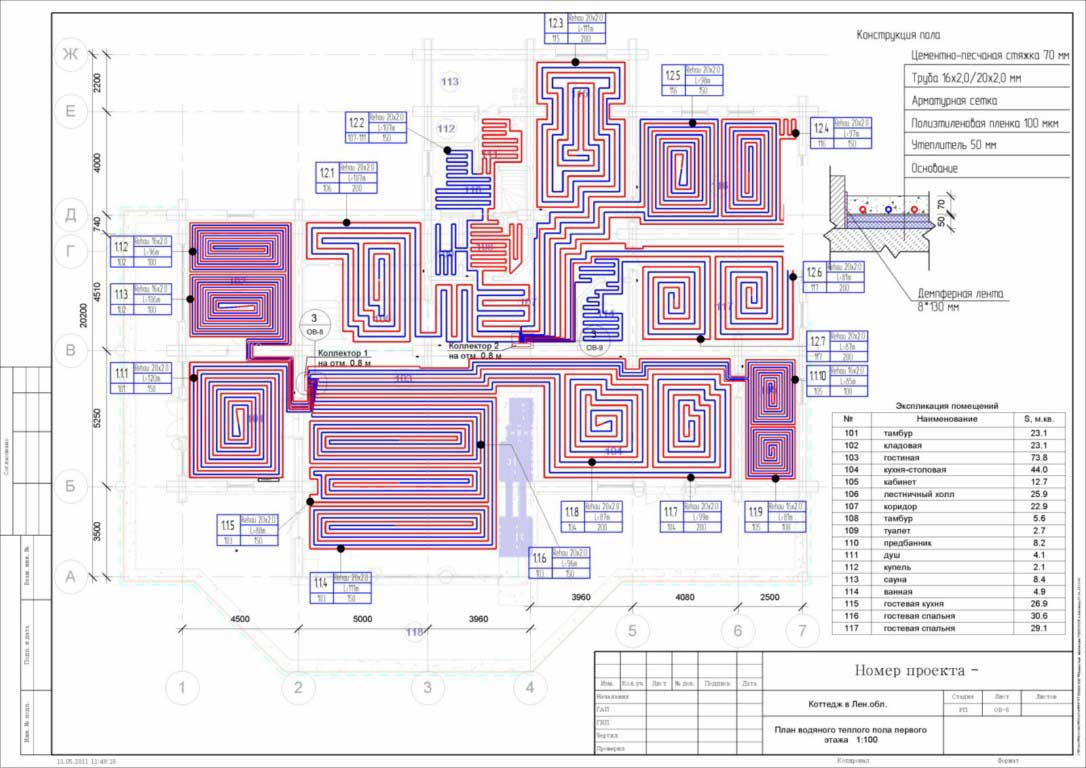

- Прежде всего на бумаге чертят план, желательно на миллиметровке. В нем необходимо отметить места, где расположены двери и окна, поскольку именно они являются основными местами теплопотерь. Трубу, которая отходит от стояка обязательно проводят вдоль окон. Между трубой и стенами должна остаться полоса шириной порядка 200–250 мм, но никак не меньше 100 мм.
- Далее определяются с протяженностью одного контура. Оптимальной считается длина в 80–90 м.
Внимание
Учтите, если контур окажется чересчур маленьким, то на полу останутся холодные участки, поскольку нагревание будет проходить неравномерно. Если же контур по длине будет большим, то гидравлическое сопротивление возрастет и циркуляция теплоносителя будет слабой.
Один контур в состоянии обогреть примерно 20 кв. м. Для больших площадей используют несколько контуров, разделив ее на равные по площади участки.
Мы уже отметили насколько важно равномерно распределить тепло. В решении этого вопроса немаловажную роль играет правильный выбор расстояния между трубами
Необходимо учесть следующую связь между этим параметром контура и температурой теплоносителя: чем расстояние между ними больше, тем выше должен быть нагрет теплоноситель, чтобы было возможно обеспечить желаемую степень теплоотдачи.
При установке трубопровода с шагом в 250 мм в среднем требуется 5 пог. м/кв. м труб, то есть для обогрева комнаты площадью в 20 кв. м длина магистрали должна составлять 100 пог. м. При этом теплоотдача достигает 50 Вт/ кв. м при температуре теплоносителя в 30 °. Если же необходимо повысить теплоотдачу, к примеру, до 80 Ватт, то рекомендуется уменьшить расстояние между трубами до 20 см.
Нельзя забывать также о том, что шаг установки труб контура зависит также от их диаметра. Общее количество труб рассчитывают согласно чертежу с учетом всего вышесказанного. К полученному результату необходимо добавить еще два метра, которые понадобятся при подводке магистрали к стояку.
Тёплый водяной пол используют в качестве основной системы отопления или дополнительной системы обогрева. Водяной тёплый пол требует более низких параметров теплоносителя. Система максимально эффективно распределяет тепло по всему помещению. Перед установкой тёплого водяного пола следует рассчитать все составляющие компоненты. Рассмотрим подробно конструкцию теплого водяного пола, а так же какие факторы влияют на его мощность.
Система тёплого водяного пола включает
в себя:
- источник теплоносителя
(установленный котёл или центральное отопление); - коллекторы
(сборные и распределительные); - трубы
; - возможность дополнительной установки комплекта температурного регулирования.
В системе тёплого водяного пола может использоваться горячая вода или специальная жидкость (антифриз , этиленгликоль) в качестве теплоносителя, нагреваемого в системе. Одним из главных элементов системы являются трубы
.
При расчёте тёплого водяного пола обязательно следует изучить все характеристики используемых труб. Могут использоваться трубы:
- металлопластиковые – идеальное сочетание цены и качества;
- пенопропиленовые
, имеющие низкую теплопроводность; - медные трубы – отличная теплоотдача, но высокая стоимость;
- гофрированные
.
Когда тёплый водяной пол используется в качестве основной системы отопления, тогда появляется необходимость в серьёзных вычислениях
, так как нужно рассчитать тепловые потери здания. Такие вычисления лучше доверить специалистам, имеющим знания в области гидравлики.
Номинальный и реальный расход энергии электрического теплого пола
Основные виды электрических полов
Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:
- пленочное инфракрасное покрытие;
- греющий кабель;
- термомат.
Классификация теплых электрических полов
Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.
Базовая мощность нагревательных приборов
Потребление электричества каждой системой нагрева зависит от набора характеристик:
- толщины материала;
- мощности приборов на 1 кв. метр;
- максимальной температуры нагрева.
Таблица теплопотребления теплых полов в помещениях
Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.
Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:
Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.
Расчет мощности для теплых полов
Факторы, влияющие на электропотребление
Совокупные затраты на системы отопления теплыми полами
Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:
- уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
- температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;
Расчет энергопотребления
Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:
Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.
Потребление электроэнергии инфракрасными теплыми полами
Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.
Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.
Технология расчета затрат с использованием коэффициента.
Для подсчета применяется формула: W=S*P*k, где:
График нагрева и потребления электроэнегрии инфракрасным теплым полом
S – площадь комнаты;
P – мощность нагревательного элемента;
k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.
Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:
W= 20*130*0,4 = 1040 Вт (1,04 кВт).
Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.
Потребление электроэнергии инфракрасной пленки
Насколько отличаются реальные показатели энергопотребления от номинальных?
Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.
Правильная установка электрического теплого пола
Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:
W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);
1,5*3 = 3,12 – в сутки;
3,12*30 = 93,60 – в месяц;
93,60*2,5 = 234 рубля.
Есть еще несколько способов снизить расход энергопотребления:
Несколько советов
Прежде чем осуществлять расчет потребности теплоотдачи, нужно учесть некоторые моменты. Первоначально нужно определить максимальную теплопроводность материалом, которые расположены выше трубы, пленок и кабелей, выступающих в качестве нагревательных элементов. Эффективность теплоотдачи зависит по прямо пропорциональному закону от тепловой мощности, по обратно пропорциональному от сопротивления покрытия.
Все трубы и материалы, которые будут расположены ниже уровня нагревательного элемента должны отличаться высокой теплоизоляцией. Это исключит возможные потери тепла через покрытия. Если монтаж и расчет осуществлены правильно, то теплоизоляция будет блокировать передачу тепла и отражать тепловое излучение.
Необходимость в тепловой мощности определяется теплоизоляцией и ее качеством. Предпочтительно придерживаться нормативов, которые будут гарантировать высокие эксплуатационные характеристики и комфорт.
Помните о том, что, если вы выбрали теплый пол, не стоит загромождать его массивными мебельными конструкциями. Это не принесет должного результата обогрева, а также возможен перегрев и порча мебели под воздействием температур.
Пример укладки теплого пола в кухне
Программа расчета теплого водяного пола
- Существуют два метода, чтобы рассчитать водяной теплый пол, это:
- наглядный способ;
- и онлайн калькулятор.
При первом способе для вычисления используется миллиметровая бумага, карандаш и ластик.
На бумаге рисуется площадь помещения, со всеми предварительными данными и при помощи формул производится расчет. Такой метод более точный, но он отнимает много свободного времени и требует особых навыков. Поэтому, для более быстрого подсчета теплых полов, применяется программа для расчета теплого пола – онлайн калькулятор.
С помощью такой программы можно с легкостью, всего за несколько секунд получить всю интересующую информацию, базисные характеристики и итог подсчета теплого пола.
Суть этого способа, заключается в том, что все данные вносят в калькулятор онлайн, с необходимыми размерами и выборами, которые в нем уже установлены. Затем при нажатии на итог, вычислительная техника выдает результаты.
- Для расчета потребуется:
- ввести данные, описывающие помещение, в котором предполагается установка пола;
- определить начальные данные для расчета. К базовым данным относятся;
- регион расположения помещения, определяющий среднюю температуру воздуха и необходимую температуру пола;
- влажность в помещении;
- площадь покрытия пола;
- количество окон, входных дверей и стен, выходящих на улицу;
- произвести расчет тепловых потерь;
- определить месторасположение оборудования и прокладки труб.
- По заданным параметрам производится проектирование, то есть программа отразит введенную информацию схематически:
- произвести расчет количества материалов для пола. Программа автоматически рассчитает метраж трубы для теплого пола и иные параметры, которые требуется учесть при обустройстве дополнительного источника отопления;
- с помощью программы можно также рассчитать;
- параметры гидравлического сопротивления;
- необходимую мощность отопительного котла и иного оборудования, требующегося для обустройства пола: расширительного бака, насоса, подающего воду в систему и так далее.
Правильный расчет является залогом установки оптимальной конструкции пола. Желательно, чтобы расчет проводили квалифицированные специалисты, которые, определив все условия, смогут вычислить оптимальные параметры. Если укладка пола производится самостоятельно, то для расчета рекомендуется пользоваться компьютерными программами.
Когда будут готовы все итоги и можно будет приступить к установке водяного теплого пола, следует ознакомиться с несколькими нюансами.
