Инфракрасный теплый пол: примеры расчетов мощности

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

  • пленочное инфракрасное покрытие;
  • греющий кабель;
  • термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

  • толщины материала;
  • мощности приборов на 1 кв. метр;
  • максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

  • уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
  • температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Дополнительные работы

Гидроизоляция

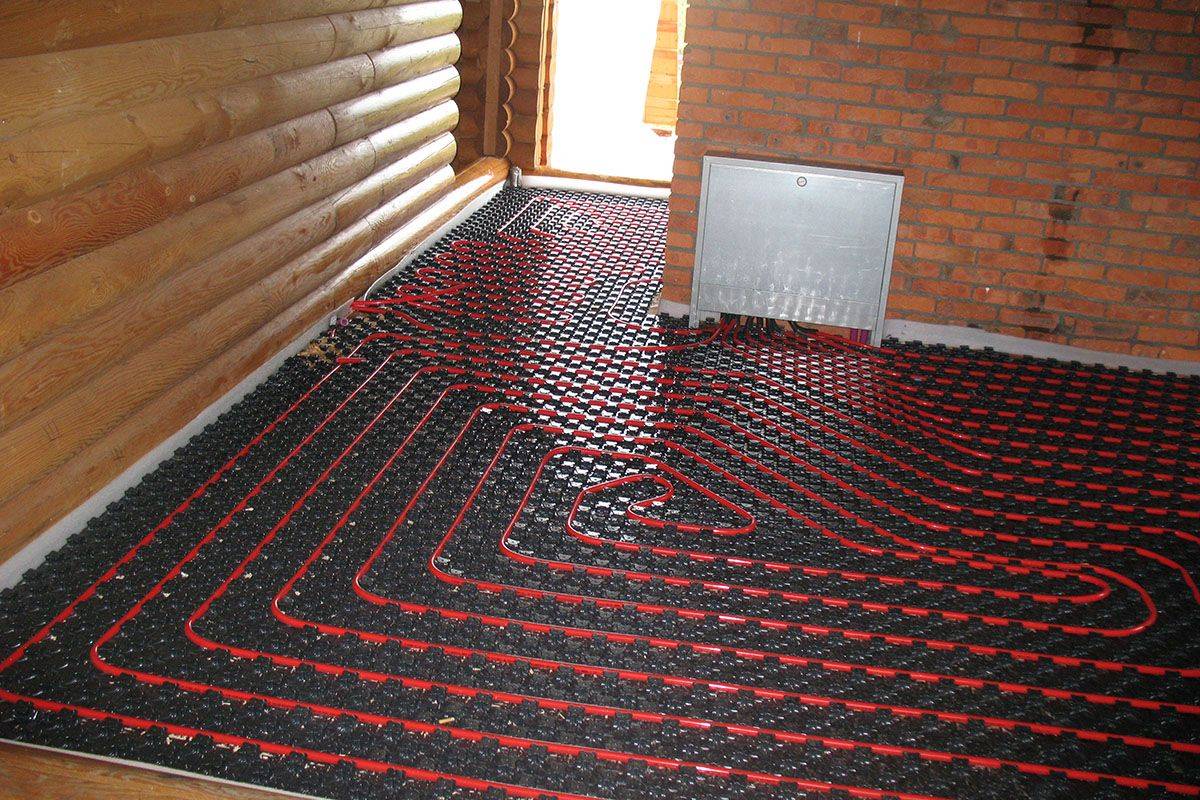

Перед укладкой труб необходимо произвести гидроизоляцию пола
, разложив гидроизоляционную плёнку так, чтобы полы не могли впитывать влагу.

Учет теплового расширения

По периметру помещения наклеивают демпферную ленту в целях компенсации расширения цементно-бетонной стяжки.
При выборе материалов надо учитывать то, что материалы имеют разное тепловое расширение, то есть увеличиваются при нагреве и уменьшаются при охлаждении.

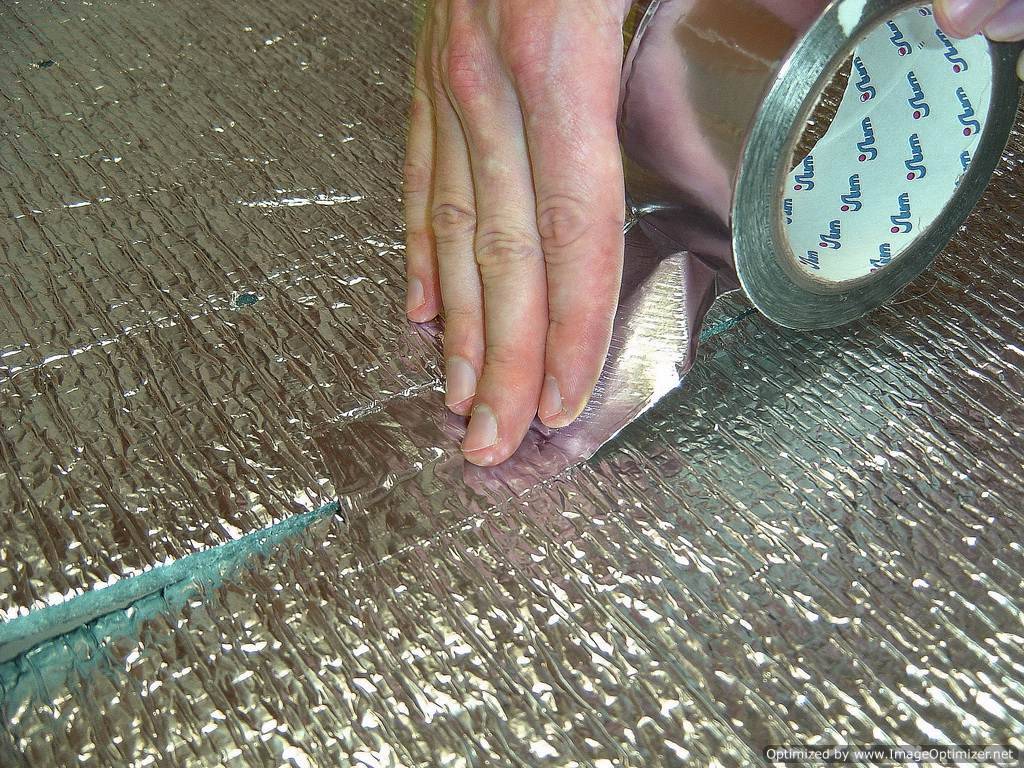

Теплоизоляция

Важно произвести теплоизоляцию пола, так как потери тепловой энергии через пол могут составлять 15 – 20%.
В качестве теплоизоляционных материалов используют минеральную вату, стекловату, пенобетон, техническую пробку, экструдированный пенополистирол. Лучше использовать качественные изоляционные материалы.
Если внизу находится отапливаемое помещение, то теплоизоляционный слой может составлять пару сантиметров

А если внизу помещение не отапливается, то высота теплоизоляционного слоя может достигать 20−25 см.

При устройстве системы полового обогрева любого вида важным пунктом становится мощность теплого пола на 1 м2. Изначально это влияет на выбор материала, площадь покрытия и тип нагревательного элемента.

В конечном итоге, эффективность отопления скажется на семейном бюджете в виде ежемесячных плат за электроэнергию. Рассмотрим специфику расчета эффективности отопления полом в зависимости от индивидуальных особенностей.

Для начала рассчитайте площадь дома

Для расчета требуемой эффективности элементов необходимо определиться с некоторыми факторами, имеющими непосредственное влияние на этот показатель:

  • отапливаемая площадь;
  • качество теплоизоляции стен и перекрытий;
  • теплопроводность финишного покрытия пола.

Кроме этих данных, важно понимать, в качестве какого элемента будут использоваться полы: основного или дополнительного?

Для беспроблемной работы и гарантированного долгого срока службы отопления она должна работать в режиме, не превышающим 80% от максимальной мощности.

Расчет мощности теплого пола во много зависит от правильности заданной полезной площади.

Для определения эффективности отопления используем формулу P = S*k, где:

P – мощность элемента обогрева;

S – полезная площадь;

k – удельная мощность.

Удельные мощности электрического теплого пола для помещений различного типа:

Тип помещенияУдельная мощность системы теплого пола на 1 м2 (Вт/м2)
1Жилые комнаты, кухня (1 этаж)140-150
2Жилые комнаты, кухня (2 этаж и выше)110-120
3Застекленные и утепленные балконы и лоджии140-180
4Санузлы (1 этаж)120-150
5Санузлы (2 этаж и выше)110-130
6Основное отоплениене менее 180
7Дополнительное создание комфортных условий110-120

Расчет необходимой мощности комфортных полов для санузла общей площадью 10 м2 на втором этаже в качестве основной системы отопления:

Полезная площадь составит: 10/100*70= 7 м2. Удельная сила для санузлов второго этажа 130 Вт/м2, но при этом использование полов как основного элемента системы отопления предполагает мощность не менее 180 Вт/м2.

Принимаем большее значение. Получаем: Р=7*180=1260 Вт (1,26 кВт) – общая теплоотдача пола в санузле.

В небольших комнатах с широкой мебелью (диван, кровать) использовать систему теплого пола в качестве основной не целесообразно.

Расчет мощности

Чтобы увидеть, какой должна быть минимальная потребляемая мощность теплого пола в ваттах, прибегают к формуле: обогреваемая площадь, умноженная на мощность, требуемую для обогрева конкретного помещения. Если планируется использовать систему в качестве дополнительного отопления, последний показатель может составить от 120 до 140 Вт/м². На «безальтернативный» теплый пол расход электроэнергии возрастает на 40 Вт/м².

Основной обогрев требует не только повышенной мощности, а и большего охвата площади. Над пленкой или кабелем должно находиться не менее 70% поверхности. Потребление электрического теплого пола, как приложения к системе центрального отопления, значительно скромнее. Для нормальной работы достаточно охватить 40% комнаты. В формуле учитывается только полезная площадь, то есть без участков с мебелью. Рекомендуемая потребляемая мощность теплого пола на 1 м2 зависит от типа помещения:

  • кухня, ванная, жилые комнаты, прихожая на первом этаже – 140 Вт/м² (для дополнительного отопления);
  • эти же помещения, начиная со второго этажа – 120 Вт/м²;
  • балконы, лоджии – 180 Вт/м².

Напоминаем, что при основном обогреве мощность электрического теплого пола на 1 м2 возрастает на 40 Вт. Теперь посмотрим, как определяют нужный показатель на практике.

Пример

Допустим, нам нужно выяснить, какой расход электроэнергии на теплый пол потребуется для гостиной в квартире, расположенной на третьем этаже. Общая площадь комнаты составляет 20 м² (4х5 м). Потребляемая мощность инфракрасного теплого пола должна обеспечивать нормальный дополнительный обогрев. Прежде всего, необходимо определить полезную площадь. Предположим, что 5 м² занимает различная мебель и тяжелое оборудование. Еще один «квадрат» убираем в связи с тем, что от каждой стены требуется отступ не менее 10 см. Таким образом, нам нужно узнать, сколько потребляет пленочный теплый пол, занявший 14 м² комнаты. Применяем формулу, указанную в начале раздела. Для подобных помещений базовая потребляемая мощность теплого пола вт за м2 составляет 120 Вт. Умножаем 14 на 120 – получаем 1680 Вт. Это показатель и должен стать вашим ориентиром при выборе подходящей системы.

Если вы хотите, чтобы оборудование было способно периодически выполнять и функции основного отопления, потребуется более производительный теплый пол. Расход электричества в такие моменты потребует мощности 160 Вт/м². Площади под кабель или пленку у нас достаточно – как раз требуемые 70%. Произведя нехитрые расчеты, мы получим 2240 Вт (2,24 кВт). Напоминаем, что это не энергопотребление теплого пола на 1м2, а требуемый показатель производительности системы. Аналогичным образом рассчитываются параметры для любого помещения.

Балкон/лоджия

Отдельно стоит рассказать о балконах и лоджиях. Многих потенциальных пользователей интересует, сколько потребляют теплые полы в месяц, когда располагаются в этих помещениях. Сразу скажем, что установка отопительной конструкции будет оправдана только при условии качественного утепления балкона. Нетрудно представить, какой расход электроэнергии у теплого пола, когда часть выделяемого им тепла постоянно уходит на улицу. Даже при условии, что стоит качественный стеклопакет.

Правильно подобранные изоляционные материалы помогут существенно снизить потребление теплого пола вт м2, но в любом случае потребуется мощность 160-180 Вт/м². Если вы живете в холодном климате и решили обогревать лоджию таким образом, рекомендуем подумать о приобретении дополнительного оборудования, например, радиатора.

Сколько электричества потребляет теплый пол, зависит от режима эксплуатации, который определяете вы. Выбирая систему, помните, что не угадать с производительностью в сторону понижения намного хуже, чем приобрести более мощное оборудование. Если вы хотите точно знать, сколько ест теплый пол электричества в периоды максимального обогрева, лучше обратитесь за расчетом к профессионалам. Мы указали ориентировочные мощности, а они определят оптимальные показатели, учитывая все параметры комнаты и ваши требования к уровню обогрева.

Если нет желания, чтобы калькулятор расхода электроэнергии инфракрасного теплого пола удивлял вас неожиданным ростом цифр, не стесняйтесь обращаться за консультацией перед покупкой. Некоторые клиенты любят продемонстрировать свою «продвинутость», сходу называя понравившийся товар, характеристики которого подходят под их вычисления. Примерно определить, сколько киловатт потребляет теплый пол, способен каждый. Сделать это с высокой точностью значительно сложнее.

Расчеты

Прежде всего, необходимо понять, что использование теплых полов для обогрева помещения является очень затратным делом. При этом многие системы для этого просто не приспособлены. Поэтому расход электроэнергии на теплый пол стоит вести исключительно на комфортный обогрев поверхности, который не относится к общей отопительной системе.

Факторы

  • Также на данные параметры влияет датчик температуры, который при правильном подборе и точном монтаже позволит сэкономить порядка 30%.
  • Для облегчения точных расчетов принимают за постоянную величину 150 Вт на 1 метр квадратный при комфортном использовании и 200 Вт
    , при применении в качестве системы отопления.
  • Однако следует помнить, что точный расход электроэнергии на электрические теплые полы практически невозможно
    , поскольку существует много переменных факторов, влияющих на результат. При этом приблизительные вычисления стоит произвести по максимальным параметрам.

Совет!Довольно часто количество потребляемой энергии указывают на упаковке выбранной системы.Это поможет произвести точные вычисления максимальных параметров, поскольку больше электричества конкретное изделие использовать не сможет.

Расчет

  • Чтобы определить максимальный расход электричества на теплый пол сначала нужно определить площадь помещения и узнать параметры выбранного изделия. Для примера можно взять комнату в 14 квадратных метров и нагревательный элемент с мощностью 150Вт.
  • Прежде всего, сразу определяем площадь покрытия. Для обогрева такой комнаты нужно смонтировать 10 кв.м. полов, поскольку 70% нагревательных элементов будет достаточно.

  • Затем 10 умножаем на 150Вт и получаем число энергии, необходимое на весь пол. Оно будет равно 1.5 кВт.ч.
  • Далее инструкция по расчетам предлагает определить степень использования . Поскольку предполагаемый результат должен показать максимальное количество, то будем считать, что поверхность находится под нагревом постоянно, а значит, необходимо полученное число умножить на 8 часов. Дело в том, что подобный нагрев не производится постоянно.
  • В результате получаем, что 12 кВт будет затрачено в течение всего дня.

  • На следующем этапе умножаем 12 на число дней в месяце (30) и получаем 360 кВт за месяц. При этом стоит помнить, что данный результат является максимальным для выбранной системы.
  • Далее нужна цена на электроэнергию, которую умножаем на 360 и получаем сумму денег, необходимую для поддержания такого комфорта каждый месяц.

Совет!Не стоит пугаться стоимости окончательных расчетов, поскольку на практике они практически всегда вдвое меньше.Однако это только при хорошем утеплении и отопления.

Расчет потребления электроэнергии ИК пленки на 1м2

Стоит понимать, что для каждого дома потребление электроэнергии будет свое. Если говорить о среднем показателе потребления электричества, то он варьирует от 10 до 60 Ватт на квадратный метр площади.

Для загородного дома, где инфракрасный теплый пол является основным источником тепла, то расход энергии будет составлять от 30 до 40 Ватт на квадратный метр. В квартире, где теплый пол служит как дополнительный элемент нагрева, затраты энергии составят от 10 до 30 Вт на метр квадратный.

Расход на отопление в доме влияют различные факторы:

  • общая площадь помещений;
  • площадь застилаемой поверхности пола;
  • вид напольного покрытия;
  • общие характеристики помещения (высота, толщина стен и объем отапливаемой зоны);
  • наличие окон и дверей в помещении и их количество;
  • сколько места занимает мебель;
  • дополнительные способы отопления.

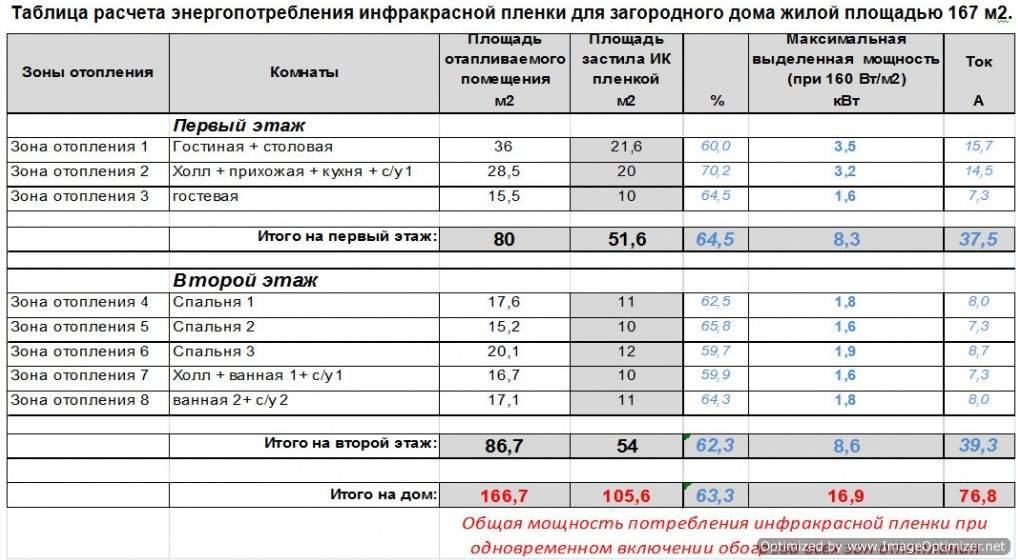

При наличии этих данных можно составить наиболее точный расчет выделения тепла и соответственно потребления электроэнергии.

Чтобы понять, сколько расходует электроэнергии теплый пол нужно выполнить расчет максимально правильным, за основу возьмем потребление пленки на 40 Ватт*м2. Стоит понимать, что после достижения установившейся температуры инфракрасное покрытие за один час включается 3-4 раза, так как нагрев материала производится в течение 3-5 минут, после чего нагревательный элемент остывает на несколько градусов.

ВНИМАНИЕ! Расчеты ведутся по тарифу на электроэнергию для Московской обл. который на данный момент составляет 5.29 руб./кВт*ч

Таким образом, если взять потребление пленки 40 Вт/м2 из расчетов видно, что за один месяц расход за электроэнергию при обогреве дома теплым полом составит порядка 1648 кВт*ч. Стоимость такого отопления составит 8733 руб. при вышеуказанном тарифе.

Если использовать инфракрасную пленку как дополнительный источник тепла с расчетом 10 Вт/м2, потребление электроэнергии в месяц составит 413 кВт*ч. Цена в месяц выйдет 2203 руб.

Если стены в доме имеют хорошую теплоизоляцию, то для отопления понадобится меньше мощности, так как тепло потерь будет меньше. Для дома с хорошо утепленными стенами потребление электричества составит не более 30 Ватт на квадратный метр.

Как снизить потребление электроэнергии инфракрасного пола

По приведенному примеру, можно увидеть какой расход электроэнергии теплого пола потребляется, и сколько придется платить за свет. При получении квитанции может возникнуть спорный вопрос, резонно ли было устанавливать теплый пол, но есть варианты, которые позволят вам существенно сэкономить затраты электричества и сэкономить собственные деньги.

#1. В первую очередь стоит позаботиться о качественном утеплении полов в доме. Как показывает статистика проверенная специалистами, расход энергии при хорошо утепленных полах уменьшается порядка 40%, а – это можно сказать, что в половину.

#2

Важно установить терморегулятор в наиболее холодной точке помещения, где при понижении температуры воздуха прибор будет включать отопление, и отключать его для достижения необходимых условий. С помощью терморегулятора расход можно сократить на 40%. #3

Многотарифный счетчик в доме поможет также сэкономить на затратах. Такие счетчики считают потребление по разной цене, что позволяет экономить, в то время когда вы пользуетесь электричеством

#3. Многотарифный счетчик в доме поможет также сэкономить на затратах. Такие счетчики считают потребление по разной цене, что позволяет экономить, в то время когда вы пользуетесь электричеством.

#4. Чтобы минимизировать затраты на электричестве, не стоит использовать пленку под мебелью. От такого отопления в помещении теплее не станет, а платить придется полностью. Только открытое пространство позволяет хорошо прогреваться помещение.

#5. Можно сократить потребление энергии, если опустить температуру нагрева полов на один градус. Для вас и жителей дома падение температуры будет незаметным, но при этом экономия составит около 5%.

Экономить на электричестве при использовании инфракрасных полов не сложно, главное при этом полностью придерживаться основных правил экономии.

Если вы воспользуетесь подсказкой, которая предложена в этом материале, то можно сэкономить свои расходы на оплату электроэнергии. Комфорт в доме напрямую зависит от температуры воздуха, поэтому правильно рассчитанная мощность и потребление электроэнергии поможет сэкономить на оплате.

Расход потребляемой электроэнергии

Поскольку теплый пол обладает отличными эксплуатационными характеристиками, имеет мало недостатков, данная система получила широкое распространение среди отечественных потребителей. Наверняка многих, кто планирует оборудовать систему теплый пол, волнует вопрос, сколько потребляет теплый пол в среднем, будет ли рентабельной установка подобной системы

Тут важно помнить, что на расход влияют некоторые факторы

Зависит расход электроэнергии теплого электрического пола от:

  • Типа пола. Так, затраты электрической энергии на инфракрасный теплый пол составляют на 20% меньше, нежели на кабельный аналог.
  • Монтажа. Качественная установка предполагает укладку гидроизоляции, теплоизолирующих матов, теплоотражающей пленки. Даже, если один из перечисленных элементов будет отсутствовать, обогрев уже станет неэффективным. Поскольку большая часть энергии утечет в квартиру нижнего этажа (в подвал, землю).
  • Уровня теплоизоляции помещения. Чем лучше будут утеплены двери, окна и стены, тем расход электричества на теплый пол будет меньшим.
  • Климатических особенностей конкретного региона.
  • Сезона и погоды на улице. Например, в жаркий сезон установку вообще можно не включать.
  • Типа напольного покрытия. Конечно, наилучшим вариантом является плитка. Данный материал отлично проводит тепло. А вот синтетические материалы и дерево считаются хорошими теплоизоляторами. Ламинат лучше не выбирать. Конечно, существуют особые виды ламината, которые отличаются высокой теплопроводностью. Но, несмотря на это, теплоэффективность пола данный материал существенно снижает.
  • Толщины напольного покрытия.
  • Наличия терморегулятора. Применение программируемого терморегулятора позволяет снизить энергопотребление теплого пола, что наилучшим образом сказывается на бюджете.

Все электрические полы подразделяются на кабельные и пленочные. Максимальный уровень температуры первого типа составляет +65 градусов, а второго — +55 градусов.

Кабельные электрические полы

На первый взгляд, кажется, что кабельный вариант эффективнее обогревает, нежели пленочный. Но это только судя по цифрам. На самом деле оба вида способны прогреть пол до +28 градусов. Этого вполне достаточно для создания комфортного микроклимата в доме.

При круглосуточной работе кабельного пола, расход электроэнергии будет составлять 2 кВт/час на квадратный метр комнаты. Так в месяц расход энергии будет равняться 60 кВт/час. Допустим, цена 1 кВт/час – 2 рубля. В день получается 4 рубля, а в месяц – 120 рублей. Чтобы определить месячную сумму к оплате за энергопотребление всей кабельной установки, нужно площадь теплого пола умножить на 120 рублей.

Пленочные электрические полы

А вот расход электроэнергии на пленочный теплый пол на 15-30% ниже, нежели на кабельный. Так энергопотребление квадратного метра составляет 1,5-1,7 кВт/час. В итоге за месяц установка будет потреблять примерно 45-50 кВт/час. А это около 90-100 рублей.

Рассматривая потребление электроэнергии теплым полом надо отметить, что терморегуляторы (более подробно о которых можно прочитать здесь) неплохо снижают энергозатраты. Это достигается за счет попеременного включения и выключения. Так, если обогреватель отключается на ночь либо на время отсутствия дома хозяев, затраты электроэнергии существенно снижаются.

Как уменьшить затраты на электричество при использовании пленочного

Выбор мощности

Для комфортного подогрева полов в городских квартирах достаточно пленки мощностью 150 Вт/м.кв. Пленочный теплый пол устанавливается в тех местах, где необходим подогрев.

Для основного отопления и комфортного подогрева пола применяются пленочные теплые полы мощностью 220 Вт/м.кв, например, термопленка Marpe Normal GSM. При этом следует соблюдать рекомендации производителей по монтажу систем отопления на первых этажах, в загородных домах и балконах с применением сплошных карбоновых пленок (например, Marpe Black Heat), которые имеют дополнительные слои защиты от влаги. Площадь покрытия – порядка 70% общей площади помещения.

Утепление помещения

При использовании инфракрасного теплого пола как основного отопления в загородном доме, большое значение будет иметь продуваемость помещения. Если все вырабатываемое тепло уходит через щели, для поддержания необходимой температуры пленка будет работать дольше и, соответственно, количество электроэнергии затрачивается значительно выше.

Для экономии электроэнергии необходимо использовать утеплители, позволяющие сократить теплопотери. Двойные и тройные стеклопакеты, а также плотно подогнанные двери позволяют избежать потерь большого количества тепла.

Использование теплоизоляционного слоя

При монтаже инфракрасного теплого пола как в загородных, так и в многоквартирных домах, рекомендуется использовать теплоизоляционную подложку. Она изготавливается из химически сшитого твердого вспененного полиэтилена с закрытой пористой структурой толщиной в несколько миллиметров и неметаллизированным отражающим слоем. Такая подложка не только защищает пленку от конденсата и короткого замыкания, но и позволяет направить все тепло в помещение исключая прогрев межэтажного перекрытия, экономя при этом до 40% электроэнергии по сравнению с кабельными системами обогрева.

Для полноценного отопления помещения достаточно застелить порядка 70% площади пола помещения. Монтаж нагревательных элементов под мебелью и бытовой техникой не только нецелесообразен с точки зрения расхода электроэнергии, но и нежелателен в связи с возможностью повреждения напольного покрытия или перегрева пленки.

Использование программируемых терморегуляторов

Значительное сокращение расхода электроэнергии обеспечит применение программируемых терморегуляторов для каждого помещения. Это позволит регулировать температуру в каждом помещении в отдельности в зависимости от дня недели и времени суток.

Если непрограммируемые терморегуляторы направлены на поддержание заданной температуры, отключая нагрев при достижении нужного значения и включая его при снижении температуры, то программируемые способны регулировать ее в зависимости от времени или отключать нагрев вовсе. За счет снижения температуры обогрева на 1 °С происходит экономия примерно 4% электроэнергии. Применение программируемого терморегулятора по сравнению с обычным обеспечивает экономию до 30% электроэнергии.

Соблюдая данные рекомендации, Вы сможете значительно сэкономить на расходах за электроэнергию и сохранить тепло в доме при использовании пленочных теплых полов.

Остались вопросы?

Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.

Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону или электронной почте .

Здесь вы узнаете:

Инфракрасные теплые полы стали отличной альтернативой традиционным водяным полам, использующим для обогрева энергию теплоносителя. Их выбирают многие потребители, стремясь получить дополнительный источник тепла. Расход электроэнергии пленочного теплого пола немного кусается, но в сравнении с традиционным электрическим отоплением он несколько ниже. О конкретных цифрах будет рассказано в нашем обзоре.

Делаем расчет, сколько электричества потребляет пленочный теплый пол

В ситуации постоянного подорожания теплоносителя, вопрос автономности и удобства отопления постепенно стал занимать второстепенное значение. Большинство пользователей при выборе системы в первую очередь спрашивают консультантов о том, сколько придется заплатить ежемесячно и в течение отопительного сезона, чтобы оплатить расходы за теплоноситель.

  1. Содержимое:

Чтобы определить рентабельность и целесообразность применения той или иной системы отопления, следует внимательно подсчитать материальные издержки. Сколько электроэнергии потребляет пленочный теплый пол? Производитель заявляет, что такие системы экономичны и могут составить конкуренцию традиционным электро и газовым котлам. Так ли это?

Сколько потребляет инфракрасный теплый пол

Подсчитать сколько каждый пол в кВт потребляет электричества, точно практически невозможно, так как: существует пленка с разной мощностью, у каждого здания свои энергопотери, зависящие от качества утепления, количества оконных проемов и т.д.

Общая отапливаемая площадь. Затраты на обогрев берутся из расчета 70-80% от площади помещения. С учетом особенностей монтажа и работы матов, полностью утепленная комната потребует проложить пленку только на 70% площади.

Если взять дом в 50 м², пленку с мощностью 160 Вт и теплоизоляционным слоем в 1,2 см – потребление электричества, около 0, 5 кВт в час. В результате суточное потребление электроэнергии инфракрасным плёночным тёплым полом составит 12,6 кВт.

Расходы на обогрев дома ИК полом

Дальнейшие расчеты можно выполнить, взяв среднюю стоимость электроэнергии в регионе (цена может меняться в зависимости от месторасположения дома). Произведя несложный расчет потребляемой мощности до на 50 м², можно прийти к следующим результатам:

  1. Потребляемая мощность за месяц- 378 кВт.

Дальше делаем расчет затрат по электроэнергии. Средняя стоимость за 1 кВт в Москве составляет 4 руб. 50 коп. Получается, что за отопительный сезон придется заплатить приблизительно 6804 руб., при затяжной зиме и поздней весне 9072. В результате получается серьезная экономия на отоплении.

Выгодно или нет отопление от ИК пола

Как было показано, расход энергии на инфракрасный карбоновый теплый пол не настолько большой, чтобы категорически отказаться от использования ИК системы отопления.

Низкие эксплуатационные расходы. Укладку пола можно сделать самостоятельно, в отличие от газового оборудования, при подключении не требуется никаких разрешений и согласований, оплаты изготовления проектов и т.д. Ремонт не требует больших экономических затрат.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Расчет потребности в тепле

Расчет потребности показателей представлен следующим алгоритмом:

  1. По формуле Q=S/10. Здесь Q – потребность тепла в киловаттах, S – площадь помещения, метр квадратный.
  2. Каждый кубический метр объема пространства требует 40 ватт тепла.
  3. Крайние этажи требуют в расчете 1,2-1,3 дополнительных коэффициента. Для частных построек он составляет 1,5.
  4. Дополнительно расчет требует по 100 ватт на каждое стандартное окно, по 200 ватт на балконы или двери.
  5. Нужно учитывать коэффициенты в зависимости от территориальной местности и климатической зоны.

При желании можно обращать внимание на слои ограждающих конструкций и их толщину. Это позволит добиться более точных расчетов

Как рассчитать мощность водяного теплого пола

Теплоотдача водяных полов напрямую зависит от протяжённости магистрали.

Для расчёта мощности системы потребуется знать:

  • площадь и конфигурацию помещения;
  • расход теплоносителя;
  • теплопотери;
  • укладочный шаг.

Составление плана

Любой подсчёт нужно начинать с составления плана помещения. Удобнее делать это на миллиметровой бумаге, но можно и на тетрадных листках в клетку. На чертеже отображаются все окна и двери помещения, с указанием их размеров.

Сразу замеряется высота комнаты, и прописываются показатели полезного объёма. На плане отмечаются участки, где будет стоять мебель. Затем нужно отобразить схему размещения труб.

Определение площади

При расчёте мощности водяного пола нужно помнить, что площадь, находящаяся под стационарной мебелью и техникой не учитывается.

Рассчитывается площадь комнаты по стандартной формуле (площадь квадрата, прямоугольника и т.д.), и от результата отнимаются участки, где будет стоять мебель.

Расчёт теплопотерь

Теплопотери — тепло в количественном обозначении, которое теряется помещением за единицу времени. Чтобы снизить теплопотери, используются отопительные приборы, а так же делается хорошая теплоизоляция.

При расчёте тепловых потерь учитывается:

  • площадь комнаты;
  • размер окон и дверей;
  • высота потолка;
  • число наружных стен;
  • температура за окном;
  • теплоизоляция стен;
  • тип комнаты, которая находится выше.

Чтобы произвести подсчёт теплопотерь можно воспользоваться онлайн-калькулятором.

Расход теплоносителя

Для расчёта расхода воды потребуется знать — какое количество теплоносителя проходит через трубопровод за 1 час. Это нам нужно для того, чтобы грамотно произвести настройку ротаметров, и сделать правильный выбор производительности насоса.

Расход воды рассчитывается по формуле:

  • G – расход воды в кг/ч;
  • Q – тепловая мощность в Вт;
  • Δt – температурная разница теплоносителя в подающем и обратном контуре, для тёплых полов она равна 10 °С;
  • 0.86 — коэффициент теплоёмкости воды.

Шаг укладки и длина контура

Для напольного отопления, в частном жилье, чаще укладываются металлопластиковые или полиэтиленовые профили, имеющие диаметр 16 мм. Есть несколько способов укладки трубопровода — змейка или улитка, при этом укладочный шаг не должен быть слишком маленький.

Длину каждого контура рекомендовано ограничивать 80 метрами. От его размера зависит выбор мощности насоса.

Рассчитать длину контура можно по формуле:

где:

  • F — площадь помещения;
  • b — укладочный шаг.

Если длина трубопровода получается больше 100 м, то её надо разбить на несколько петель.

Мощность пола

Мощность водяного тёплого пола на 1 м2 небольшая, и составляет всего 40 — 150 Вт. Чтобы система работала эффективно, распределение тепла по поверхности должно быть равномерным, без образования холодных зон. Для увеличения теплоотдачи, рекомендовано уменьшать укладочный шаг труб.

Хватит ли теплого пола для обогрева дома. Лайфхак от Cпроектируй.рф

Плотность теплопотока рассчитывается по формуле:

где:

  • q — показатель теплопотерь;
  • F — площадь.

Производительность котла

Как рассчитать мощность котла для теплых полов — делается это с учётом мощности тёплых полов всего дома. Следует сложить все значения, которые были рассчитаны для каждой комнаты.

К полученному результату нужно добавить 15% – это и будет требуемая производительность котла. Если котёл купить без запаса, то при 100% нагрузке, ресурс агрегата будет расходоваться максимально быстро.

Производительность современных котлов – 24 киловатт, этого хватит для обогрева среднего помещения площадью до 240 м2. Есть электрокотлы, и с встроенным насосом — что является очень удобным.

Циркуляционный насос

Без насоса, гидрополы будут функционировать не эффективно. Как рассчитать мощность насоса для теплых полов? Она зависит от гидравлического сопротивления в магистрали, чем трубопровод длиннее, тем требуется более сильный насос.

Чтобы определить производительность насоса можно воспользоваться формулой:

где:

  • Pн — мощность отопительного устройства в кВт;
  • tобр.т — температурный показатель теплоносителя в обратке;
  • tпр.т — уровень температуры в подаче.

Рекомендовано выбирать схемы полов, позволяющие регулировать мощность в больших пределах. При включении она должна быть максимальная, за счет этого прогрев полов будет быстрее.

После достижения заданных параметров в системе должно происходить автоматическое понижение температуры обогрева.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
