Необходимость теплоизоляции

Теплоизоляция — это элементы конструкции, уменьшающие передачу тепла. Также термин может означать материалы для выполнения таких элементов или комплекс мероприятий по их устройству.

С развитием цивилизации, когда борьба за тепло перестала быть настолько острой, массивные очаги и русские печи сменились батареями центрального отопления, а на смену дерну, мху, войлоку и пакле пришли новые теплоизоляционные материалы. Однако и сейчас проблема сбережения тепла остается острой.

  • Причин несколько:
  • Чтобы обогреть сотни миллионов квадратных метров плохо утепленных жилищ необходимо тратить огромные деньги на топливо, да и запасы ископаемого его не бесконечны.
  • Во-вторых, в последнее время усилилось антропогенное воздействие на окружающую среду, прогрессирующее развитие «парникового эффекта», не в последнюю очередь вызванное выбросами от сжигания угля, нефти и прочих энергоносителей. Поэтому приходится искать новые эффективные материалы и способы теплоизоляции.

После введения новых строительных норм, ужесточивших требования по теплозащите, правильное применение качественной теплоизоляции стало насущной необходимостью. В строительстве сегодня используют современные теплоотражающие материалы и технологии, позволяющие сберечь тепло более эффективно.

Именно от нее зависят энергозатраты пола в работающем режиме и снижение теплопотерь до минимума.

Основной функцией теплоизоляции является:

Предотвращение потерь тепла через черновое покрытие пола.
Теплоизоляция под электрический теплый пол обеспечивает равномерный нагрев всех элементов, с дальнейшей отдачей тепла напольному покрытию по всей поверхности.
Так как происходит качественное распределение тепла, это значительно снижает энергозатраты.
Она создает дополнительную звукоизоляцию, что особенно важно в многоквартирном доме.
Если под полом находится неотапливаемое помещение или грунт, то теплоизоляция устраняет проникновение влаги и холода снизу.
Если утеплитель под теплый пол электрический подобран и уложен правильно, то весь пирог напольного отопления превращается в закрытую термическую зону, в которой тепло распространяется в нужном направлении и равномерным потоком.

Уменьшение теплопотерь, экономия энергии, предупреждение появления плесени или грибка — важные задачи, которые решаются устройством теплоизоляции пола. В обычном доме через пол может уходить до двадцати процентов тепла, так как через недостаточно утепленные полы тепло уходит в грунт.

Устройство теплоизоляции позволяет не только уменьшить эти теплопотери, но также эффективнее использовать теплоемкость пола. Если пол имеет низкую температуру, тогда на его поверхности, в местах сопряжения полов и стен может конденсироваться влага.

А это может привести к появлению плесени и грибков, которые отрицательно воздействуют на строительные конструкции, а также на здоровье людей, находящихся в помещении.

Правильно спроектировав строение и выполнив теплоизоляцию пола, можно предупредить эти явления. Максимальной эффективности можно добиться, если дополнительно выполнить изоляцию и кольцевой балки, и цоколя, и подвальной стены.

Другими словами, хорошая теплоизоляция полов должна быть организована в помещениях, полы которых находятся близко к грунту или контактируют с наружным воздухом. Также теплоизоляция рекомендована для полов тех помещений, которые отделяют отапливаемые комнаты от неотапливаемых.

Так можно решить сразу три задача. Первая — уменьшить затраты на отопление, вторая — уменьшить загрязнения внешней среды и третья — создать в помещение комфортные условия для проживания людей.

Это интересно: Линолеум толщина защитного слоя (видео)

Что такое саморегулирующий тёплый пол?

В тёплом поле с функцией саморегулирования, кабель похож на простой изолированный двужильный провод, в нем две параллельно размещённые жилы замкнуты в цепь. Он оснащён шинами, способствующими распределению напряжения по всей длине.

Конструктивные особенности пола защищают его от перегревания. А наличие проводящей матрицы, даёт возможность делать раскрой кабеля так, чтобы не было холодных зон.

В случаи перегрева матрицы, уменьшается количество проводящих связей, тем самым перекрывается поступление электричества. При охлаждении пола, подача возобновляется.

Узнайте как как позвонить или произвести самостоятельный ремонт электрических теплых полов.

Виды греющих кабелей для пола

Чтобы облегчить выбор, можно условно классифицировать провод, применяемый в устройстве теплых полов, по следующим характеристикам:

  1. Количество жил. Существует двужильный или одножильный кабель. Первый не требует обратного вывода к терморегулятору. Электрическая цепь замыкается с помощью специального наконечника. Преимуществом провода с двумя жилами является простота монтажа и возможность укладки в помещениях со сложной планировкой.

Тип провода. Различают резистивный и экранированный саморегулирующий кабель для теплого пола. Резистивный обеспечивает одинаковую температуру нагрева в любом отрезке провода, что не всегда удобно и практично, особенно для помещений с большой площадью.Экранированный саморегулирующийся греющий двужильный кабель для теплого пола самостоятельно меняет степень нагрева жилы в зависимости от температуры в помещении. Внутреннее устройство саморегулирующегося провода позволяет учитывать температуру окружающей среды на отдельных участках, таким образом, обеспечивая равномерный нагрев помещения.

Наиболее оправданным для небольших помещений является использование саморегулирующегося нагревательного кабеля для укладки тёплого пола. Высокая стоимость провода связана со сложным внутренним устройством, включающим в себя:

Две токопроводящих жилы.

Полупроводниковая матрица.

Стальная оплетка.

Оболочка из полиолефина.

Принцип работы саморегулирующегося греющего кабеля заключается в равномерном поддержании определенной температуры на каждом участке. Так, если часть провода проходит под ковриком, интенсивность нагрева в этом месте автоматически снизится.

Саморегулирующиеся кабельные секции в случае необходимости увеличивают температуру, например, в месте, где находятся окна или двери.

Двужильные нагревательные кабеля

Главным преимуществом двухжильных теплых полов является более легкий способ укладки. Второй конец провода с одной жилой необходимо возвращать к термостату. Технология укладки двужильного кабеля заключается в том, что в конце провода ставится специальная муфта, соединяющая электрическую сеть.

Еще один плюс двухжильного провода заключается в том, что проходящий электрический ток не меняет естественное электромагнитное поле в помещении. По этой причине во всех типах жилых помещений рекомендовано применение резисторных и саморегулирующихся двухжильных теплых полов.

Особо стоит отметить, преимущества применения саморегулирующегося двужильного кабеля. Главное отличие от резисторного аналога заключается в отсутствии необходимости подключения полов к терморегулятору. В результате применения обеспечивается равномерный прогрев поверхности. Срок службы саморегулирующегося кабеля 20 лет.

Весь срок эксплуатации гарантированно прослужат только качественные полы, известных производителей. Приобретать дешевый китайский провод неоправданно, по крайней мере, с финансовой стороны. Стоимость ремонта саморегулирующейся кабельной секции может превысить цену самого материала в несколько раз.

Обогрев пола с использованием саморегулирующего кабеля имеет множество преимуществ. Безопасность эксплуатации и отсутствие вредного воздействия на организм человека делает желаемым укладку двухжильных полов в жилых помещениях.

Одножильные кабеля для нагрева полов

Существует несколько преимуществ одножильного кабеля. Серди них:

  1. Низкая стоимость.

Большая предельная температура нагрева по сравнению с двухжильным кабелем.

Меньший расход электроэнергии.

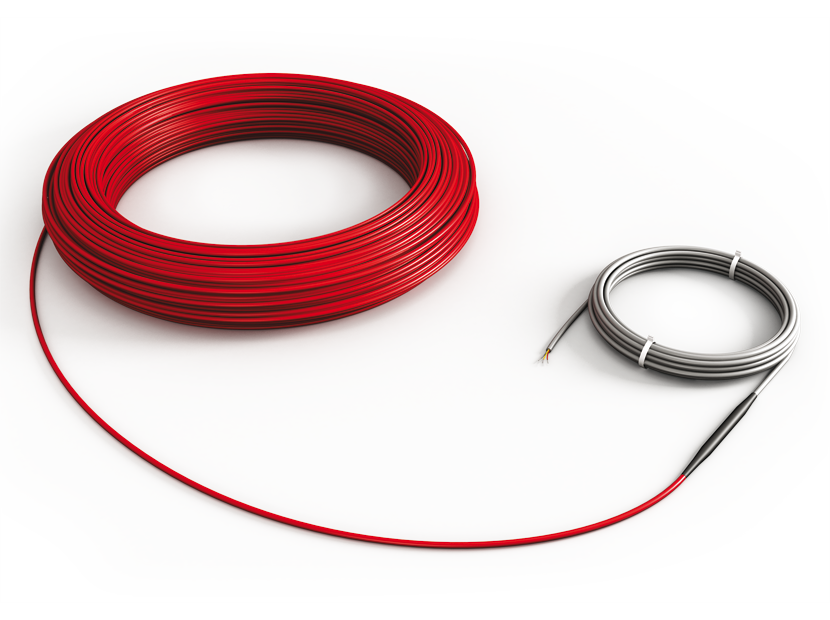

Устройство одножильного электрического нагревательного кабеля теплого пола, следующее:

  1. К терморегулятору подключается один, так называемый «холодный» конец провода (тот, который не нагревается при пропускании электрического тока).

Повод прокидывают по помещению.

Второй конец возвращают и подключают к терморегулятору, замыкая, таким образом, сеть.

Принцип действия одножильного кабеля подразумевает наличие двух холодных, не нагреваемых концов, подключаемых к сети. Изготавливается провод в заводских условиях. Перед монтажом необходимо высчитать точный размер провода, потому что подрезать или добавить недостающий кусок не получится.

Качественный кабель имеет обязательную маркировку, указывающую на количество жил, полную длину, тип провода.

Саморегулирующий нагревательный кабель

Этот нагревательный кабель для теплого пола с массой преимуществ перед другими кабелями, среди которых высокая эффективность и долговечность. Саморегулирующий кабель способен менять свою температуру при изменении температуры воздуха, он имеет высокую прочность изоляции, защиту от излучения в виде экранированного фольгированного слоя.

Такая конструкция кабеля не перегревается, что резко увеличивает срок его службы. Саморегулирующий кабель конструктивно сложнее других греющих кабелей для теплого пола. Главным греющим компонентом кабеля является полупроводниковая матрица, которая по всей длине имеет разное сопротивление, зависящее от окружающей температуры.


Саморегулирующий нагревательный кабель

Когда на область кабеля поставить мебель, то температура в этой области поднимется, сопротивление в этой части кабеля увеличится, в результате температура кабеля снизится. Кабель содержит две токопроводящие жилы, матрицу из полупроводника, защитный экран, высокопрочную изоляцию.

Типы утеплителей для теплого пола

В общей системе утеплитель для теплого пола выполняет несколько функций. Он не допускает лишних теплопотерь, обеспечивает равномерное распределение тепла. Кроме того, любой материал становится дополнительным шумобарьером.

При просмотре вариантов важно учитывать ключевые особенности теплоизоляции полов с подогревом:

  • низкий коэффициент теплопроводности;
  • сопротивляемость динамическим и статическим нагрузкам, которые будут возникать в процессе эксплуатации;
  • стабильность формы;
  • длительный срок эксплуатации.

Кроме того, теплоизоляция для теплого пола должна быть огнестойкая и безопасная.

Производители предлагают широкий ассортимент утеплителей, которые отличаются структурой, толщиной и характеристиками. При выборе следует учитывать особенности помещения, где обустраивается система теплого пола, возможное увеличение высоты конструкции, характеристики теплоизоляции.

Популярные материалы

Пенополистирол. Вспененный полимерный материал. Он отличается хорошими теплотехническими показателями, небольшим весом и демократичной ценой. Плиты не гниют и не пропускают влагу. Недостатком пенополистирола можно считать сравнительно небольшие звукоизоляционные показатели.

Ведущие производители предлагают специальный утеплитель под теплый пол с бобышками. Благодаря специальным выступам укладка труб водяного пола не представляет особого труда. Материал отличается повышенными прочностными показателями, имеет защиту от конденсата. Также в продаже имеются фольгированные маты.

Фольгированная минеральная вата. Утеплитель под водяной теплый пол предлагается в виде рулонов или плотных плит. Он изготавливается из природного сырья и относится к классу негорючих материалов. Особой популярностью пользуются базальтовые маты, которые отличаются высокой стабильностью формы. При работе с ними выделяется минимальное количество вредной для организма пыли. Главным недостатком минераловатных утеплителей считается повышенная чувствительность к влаге. При намокании они теряют свои изоляционные свойства. Наличие фольгированного слоя снижает эту вероятность.

Натуральная пробка. Теплоизоляцию для водяного теплого пола изготавливают из коры пробкового дерева. Методом прессования получают тонкий рулонный материал толщиной 3-4 см и плотные маты. Утеплитель характеризуется:

  • безопасностью – утеплитель экологичен и гипоаллергенен;
  • хорошими показателями тепло- и звукоизоляции;
  • устойчивостью к процессам гниения и разрушения грызунами;
  • стабильностью геометрии;
  • водонепроницаемостью.

Практически единственный недостаток натуральной пробки – высокая стоимость.

Пенофол. Этот вид теплоизоляции для теплого водяного пола изготавливается на основе вспененного полиэтилена. Слой полимера покрывается с одной (тип А) или двух (тип В) сторон алюминиевой фольгой. Также предлагается самоклеящаяся модификация (С). Если планируется заливка бетонной стяжки, то в системе теплого пола следует использовать разновидность ALP – фольгированный слой ламинирован покрытием из полиэтилена.

Имеющийся в структуре воздух препятствует потерям тепла, а металлическая поверхность способствует его отражению в помещение. Общая толщина утеплителя не превышает 10 мм. Компактные рулоны легко транспортировать и укладывать.

Металлизированная лавсановая пленка. Негорючий утеплитель для пола, который отличается идеальными отражающими показателями. Материал инертен к агрессивным химическим веществам и микроорганизмам.

Гидроизоляционные показатели гарантируют защиту системы от проникновения влаги из подвального помещения или грунта. Пленка отличается упругостью, имеет достаточную прочность к деформации, переносит высокие нагрузки.

Металлизированный слой часто дополняется вспененным полиэтиленом толщиной от 2 до 10 мм. Это улучшает теплоизоляционные показатели, но снижает класс горючести материала. Лавсановая пленка выдерживает без разрушения и деформации температуры до +90 °С. Это позволяет укладывать трубы непосредственно на нее.

Основные характеристики утеплителей приведены в таблице:

Утеплитель ПоказателиПенополистиролМинвата фольгировПробкаПенофолЛавсановая пленка
Теплопроводность, Вт/м·К0,0336-0,0350,035-0,0450,036-0,0420,037 — 0,0520,031-0,037
Влагопоглощение %0,2-0,40,1-0,210,35-0,70,1-0,2
Паропроницаемость, мг/м·ч·Па0.050,49-0,600,2-0,60.0010.001
Горючесть, классГ1-Г4НГГ1Г1Г1
Срок службы, лет50-100более 50 лет20-25
Диапазон рабочих температур, °С-50 – +85от -200 до +700от -200 до +130от -40 до +95-60 — +100
Коэффициент звукопоглощения, %85-9052
Шумопоглощение, дБ23-2810-12 для черной, 16-20 для белой20-32

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники

При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Монтаж греющего кабеля внутри водопровода

Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.

Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.

Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.

Лучше всего не использовать тройник под прямым углом в 90 градусов.

Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.

Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.

Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.

Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку

А это обязательно рано или поздно приведет к выходу из строя обогрева.

Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.

Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.

Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.

Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.

Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.

https://youtube.com/watch?v=9xdcjUmU09M%3F

Системы электрического пола

В настоящее время существуют системы электрического теплого пола кабельные, стержневые, жидкостные и пленочные. Кабельные полы появились в 90-е годы. Специальный экранированный кабель прогревает поверхность пола до установленной температуры. Ее выставляют на термостате, который реагирует на сигналы температурного датчика или специальное внешнее устройство, фиксирующее температуру воздуха в помещении. Греющий кабель может монтироваться в специальные маты с определенным шагом, что ускоряет процесс монтажа теплых полов.

Теплый электрический пол стержневого типа – это угольные нагревательные элементы. Они соединены проводниками и представляют собой сетку. Каждый угольный элемент – отдельно функционирующее устройство

Это очень важно – при выходе одного из них из строя остальные будут работать

Электрическая жидкостная система представляет собой полиэтиленовые трубы определенного диаметра, заполненные теплопроводящей жидкостью, внутри которых имеется греющий сердечник. Трубы на своих концах имеют присоединительную муфту с одной стороны и устройство демпферное с другой. Последнее компенсирует расширение незамерзающей жидкости. Подключается такая система к питающей сети с помощью специального регулятора.

Пленка полимерная представляет собой изделие с нанесенными на него нагревательными элементами, испускающее тепло в длинноволновом диапазоне. Толщина пленки – не более 3 мм, ширина – 0,5÷1 м; она имеет, в зависимости от технологии производства, различную теплоотдачу.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2
Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3
При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Виды нагревательных кабелей

Современная кабельная система обогрева имеет два вида кабелей — это нагревательный кабель для тепловыделения и обычный силовой кабель, через который подводится электрический ток к греющему кабелю. Еще его называют — «холодный» кабель. Эти кабели подсоединяются через специальную муфту.


Нагревательный кабель

По способу теплообразования кабели бывают резистивными и саморегулирующими. В качестве греющего элемента резистивного кабеля выбран нихром, медь, латунь. Греющий провод имеет 2 — 3 слоя теплоизоляции, которая выдерживает температуру нагревания кабеля с большим запасом и повышенную механическую прочность.

Для ослабления электромагнитного излучения кабель содержит экран из алюминиевой фольги или экран переплетенной проволоки. Этот защитный экран сверху защищен прочной изоляцией.

Какой кабель выбрать

На выбор кабельного изделия влияют не только его характеристики, но и рейтинг выпускающей его компании. Следует отдавать предпочтение проверенным производителям, изготавливающих качественную продукцию.

Среди таких производителей можно отметить следующие компании:

«Devi» (Дания)— выпускает резистивные греющие кабеля Deviflex 18T, которые предназначены для обустройства тёплого пола основного или дополнительного типа. Длина провода в комплекте 105 метров, мощность 1880 Вт. Продукция компании — это надёжность, качество и гарантия до 20 лет.

  • «Ceilhit» (Испания) — производит недорогие и эффективные устройства, способные создать комфортные условия в помещении. Основной продукт компании — двужильный экранированный кабель мощностью 220 — 230 Вт. Гарантия производителя на изделие 16 лет.
  • ГК «Тепловые системы» (Россия) — надёжная компания, специализируется на выпуске нагревательных кабелей для тёплого пола: саморегулируемых и резистивных. Продукция выпускается на современном оборудовании, и по новым технологиям. При этом, цена на греющие изделия приемлемая.

Расчет длины и мощности нагревательного элемента

Прежде чем закупать нагревательный кабель, составляют максимально подробный план квартиры или дома. Этот план обаятельно должен содержать те места, где будет установлена корпусная мебель, встраиваемая бытовая техника, сантехнические приборы. Также указываются и все остальные предметы, которые будут установлены стационарно.

Все дело в том, что многие обогревательные системы предусматривают наличие открытой площади, чтобы теплоотдача была максимально эффективной. Также согревание не нужных и лишних площадей, к примеру, под шкафом – это лишний перерасход электрической энергии.

Далее, после составления плана, рассчитывают площадь поверхности пола, которую необходимо обогревать. Длина помещений умножается на ширину, а затем от цифры-результата отнимается площадь под техникой и мебелью.

Теперь, когда площадь отапливаемой поверхности полов полностью известна, следует рассчитать общую мощность нагревательного мата. Для этого площадь умножается на мощность. К примеру, при площади помещения в 20 метров и мощности нагревательного кабеля в 150 Вт получится 3 кВт. Эту цифру рекомендуется запомнить – она пригодится при выборе терморегулятора.

В случае, если необходимо использовать кабель в катушках, то рассчитать нужные параметры будет сложнее. Здесь дело в том, что следует учесть и длину кабеля, и характеристики его удельной мощности, шаги витков и еще множество самых разных характеристик.
