Обратный клапан в системе отопления

Шаровый клапан

Шаровый обратный клапан для отопления – это универсальное устройство. Его конструкция заключается в наличии сферы, которая, собственно, и создает запорный механизм. А именно поток теплоносителя поднимает сферу и помещает ее в концевой патрубок.

Принцип роботы шарового устройства заключается в том, что если напор уменьшается или циркуляция теплоносителя вообще прекращается, то шар опускается в концевой патрубок и перекрывает проход

При этом очень важно, чтобы труба, которая прилегает к шаровому клапану, должна быть такого же диаметра

Шаровая арматура очень надежная, так как в ней практически не возникает неисправностей из-за отсутствия сложных движущихся механизмов. Но следует отметить, что шаровая модель достаточно дорого стоит из-за сложностей при изготовлении. Устанавливается шаровое устройство на трубы, сечение которых больше 40 мм, то есть он не подходит для системы отопления частного дома. Минимальный показатель давления должен быть 25 бар, иначе шар не сможет подняться. То есть шаровое устройство монтируется только на больших магистралях, а также в автономных системах на производствах (промышленных, коммерческих).

Рис. 3 Створчатый клапан

Отопление с четырехходовым клапаном

Монтаж системы отопления с четырехходовым клапаном:

  1. Подключение циркуляционного насоса. Устанавливается на обратной трубе;
  2. Установка предохранительных линий на входной и выходной трубе котла. Нельзя производить установку клапанов и кранов на предохранительных линиях, так как они находятся под высоким давлением;
  3. Установка обратного клапана на трубе водоподачи. Принцип работы направлен на защиту системы отопления от влияния обратного давления и сифонного дренажа;
  4. Монтаж расширительного бака. Устанавливается на самой высшей точке системы. Это нужно, чтобы не затруднялась работа котла в процессе расширения воды. Расширительный бак полноценно работает как в горизонтальном, так и в вертикальном положении;
  5. Установка предохранительного крана. Термостатический клапан устанавливается на трубе подачи воды. Он предназначен для равномерного распределения энергии для нагрева. Данное устройство имеет двойной датчик. При превышении температуры 95 °C, этот датчик посылает сигнал в термостатический смеситель, в результате чего открывается поток холодной воды. После охлаждения системы на датчик поступает второй сигнал, который полностью закрывает кран и прекращает подачу холодной воды;
  6. Установка редуктора давления. Размещается перед входом в термостатический смеситель. Принцип работы редуктора заключается в минимизации перепадов давления при подаче воды.

Схема подключения отопительной системы с четырехходовым смесителем состоит из следующих элементов:

  1. Котел;
  2. Четырехходовый термостатический смеситель;
  3. Предохранительный клапан;
  4. Редукционный вентиль;
  5. Фильтр;
  6. Шаровой кран;
  7. Насос;
  8. Отопительные батареи.

Смонтированную отопительную систему нужно обязательно промыть водой. Это необходимо, чтобы из нее удалились различные механические частицы. После этого должна быть проверена работа котла под давлением 2 бар и при выключенном расширительном баке

Следует обратить внимание на то, что между началом полноценной работы котла и его проверкой под гидравлическим давлением должен пройти небольшой промежуток времени. Ограничение по времени обусловлено тем, что при долгом отсутствии воды в отопительной системе, она будет подвержена коррозии

1 Разновидности обратных клапанов

Любой запорный элемент (обратный клапан, или его устаревшее название «невозвратный») имеет основную функцию — не пропускать теплоноситель в одну трубу или патрубок, а во вторую — пропускать. Для различных схем отопления такой элемент не всегда является обязательным, поэтому нужно исходить уже из конкретной ситуации.

Для отопления частного дома могут применять три вида устройств:

  • тарельчатый;
  • лепестковый обратный клапан;
  • шаровый.

Для того чтобы понять, на какую систему отопления устанавливать определённый тип клапана, нужно изучить основные конструктивные особенности каждого из них.

Виды

Байпасные клапаны подразделяются на несколько видов:

  1. Классический байпас, когда воздух отправляется обратно во впускной коллектор. У него есть два главных преимущества. Первое — машина работает тихо, без “пшикающих” звуков, что сделало такую систему более популярной среди автопроизводителей и самой массовой. Второе — байпас позволяет не “переливать” двигатель излишним топливом. Подача топлива в камеру сгорания регулируется по объему воздуха, который определил расходомер до входа в турбину. Если воздух просто стравить в атмосферу, то двигатель может попросту заглохнуть при сбросе газа. Поэтому такие клапаны всегда используются в машинах с датчиками массового расхода воздуха.Минус такого байпаса — с ростом мощности турбины он не справляется и не успевает отводить воздух. Поэтому такие клапаны устанавливают на большинство серийных автомобилей, оснащенных стандартными турбинами, но не используют в “заряженных” машинах.
  2. Блоу-офф клапан (клапан сброса давления) — стравливает воздух в атмосферу. Чаще всего устанавливается на спортивные и тюнингованные автомобили. Используется вместе с датчиком абсолютного давления воздуха, чтобы учитывать объем стравленного воздуха. Некоторые специализированные производители предлагают блоу-офф клапаны с настроенными звуковыми эффектами для любителей кастомизировать свой автомобиль.
  3. Гибридные версии. Некоторые автопроизводители (например, Mitsubishi) предлагают гибридные конструкции клапана, когда в обычном режиме они работают как байпас, но при сильном избыточном давлении могут стравливать воздух в атмосферу, как блоу-офф.

Схемы подключения обратного клапана

Перед тем как применять запорную арматуру определённого типа в системе отопления, нужно понять, какую функцию она будет выполнять. Если конкретизировать, то есть несколько возможных вариантов, куда ставить обратный клапан на отопление.

Клапаны могут монтироваться на определённые контуры в закрытой системе отопления, где есть циркуляционные насосы. Главной задачей при этом является yедопущение образования непредсказуемых потоков воды в ненужных направлениях. Они могут существенно ухудшить состояние магистралей и их функциональность.

Клапан, установленный на байпас, помогает насосу при отключении электричества перейти в режим с естественной циркуляцией, находясь при этом параллельно ему. Если монтировать устройство в трубопровод подпитки, это позволит избежать опустошения сети отопления в некоторых ситуациях.

Существуют распространённые мифы о том, что при установке устройства перед единственным насосом в отопительной одноконтурной системе можно уберечь его от гидроударов. Это не отвечает действительности, так как прямое назначение клапана заключается в другом.

В качестве примера можно привести схему совместного подключения твердотопливного и электрического котла. Если один насос отключается, то второй будет качать воду по малому кругу, и в таком случае без запорной арматуры не обойтись. Такая же ситуация может возникнуть, когда в схеме подключения радиаторов будет дополнительно установлен бойлер косвенного нагрева без гидрострелки или распределительной гребёнки.

Если речь идёт об установке на байпас, то, как правило, это характерно для гравитационных систем с естественной циркуляцией воды. Все они переделаны под работу с насосом. Если электричество отключится, то агрегат на байпасе остановится, а естественное течение воды возобновится.

Лепестковый клапан

Особенность конструкции лепесткового устройства заключается в наличии стальной пластины. Этот вид обратной арматуры может быть лепестковый одностворчатый или лепестковый двухстворчатый.

При двухстворчатом устройстве ось устанавливается в середине магистрали, по бокам же есть пластины, которые служат створками. Крепления располагаются на внутренней площадке. При установленном лепестковом устройстве будут минимальные гидропатические потери. Изготавливают их с межфланцевым креплением.

Одностворчатые лепестковые модели изготавливаются из чугуна и устанавливаются с минимальными зазорами.

Современная система отопления частного дома сложная и разветвленная. Для ее нормального функционирования нужны различные элементы. Один из них — обратный клапан для отопления. Где, для чего и с какой целью ставят эти устройства, каких типов и видов они бывают — обсуждаем ниже.

Где нужно ставить клапан

В большинстве частных домов используются только ручные радиаторные вентили. Их вполне достаточно, чтобы настроить нормальную работу водяного отопления в коттеджах площадью до 500 м². Монтаж балансовых кранов магистрального типа производится в таких случаях:

  • в зданиях с разветвленной отопительной сетью, состоящей из множества стояков;
  • в многоквартирных домах, обогреваемых собственной котельной;
  • при обвязке твердотопливного котла с теплоаккумулятором.

Когда мы разобрались с назначением балансировочных вентилей, укажем конкретные места их установки. Радиаторные краны нужно ставить на выходе батарей, а магистральные – на обратной трубе с охлажденным теплоносителем. Если же элемент задействован в паре с автоматическим регулятором давления, то он может стоять как на подающем, так и обратном трубопроводе в зависимости от спроектированной схемы.


Пример схемы с групповой балансировкой стояков

Выделим моменты, когда ставить регулирующие клапаны не нужно:

  • в тупиковых системах небольшой протяженности с равными по гидравлике «плечами»;
  • если все батареи оснащены термостатическими клапанами с преднастройкой;
  • на последнем (тупиковом) радиаторе;
  • в системах отопления коллекторного типа.


Специальная арматура для нижнего подключения оснащается встроенными балансирующими клапанами Терморегуляторы с преднастройкой, стоящие на подаче воды в батарею, одновременно играют роль балансового вентиля, поэтому на выходе отопительного прибора достаточно установить отсекающий шаровой кран. Такая же арматура монтируется на подводках последнего в цепочке радиатора, поскольку регулировать его бессмысленно, он должен быть открыт полностью.

Обратные клапаны для воды: виды, конструкция и принцип работы

Изначально все виды обратных клапанов проектировались с одной целью — предотвратить поток жидкости по трубопроводу в обратном направлении. Происходит это из-за остановки по той или иной причине насосного оборудования.

Без клапана обратного потока вода может из системы вылиться обратно в скважину или колодец, при этом крыльчатка насоса или водяного счетчика будет вращаться в обратном направлении, что часто приводит к ее поломке.

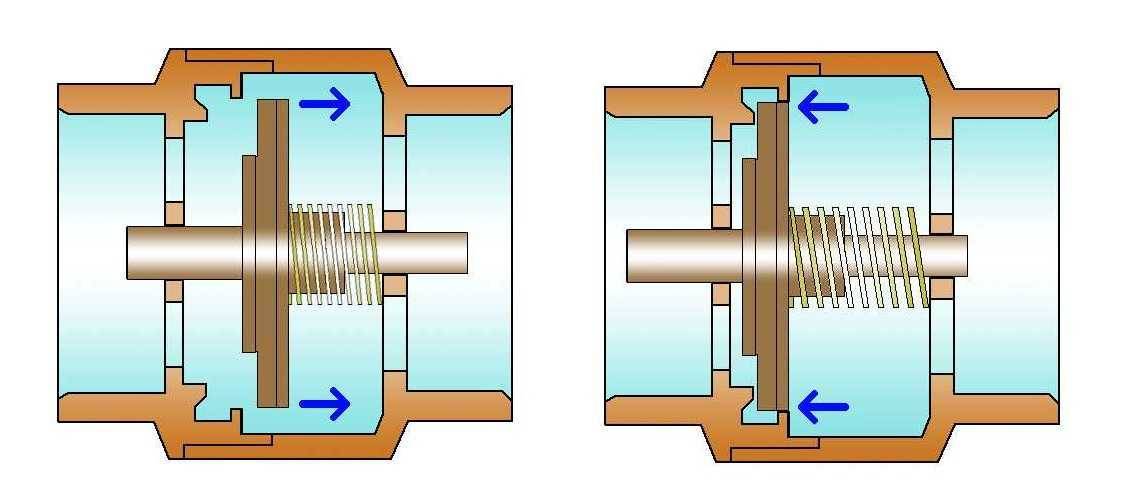

У всех обратных клапанов принцип действия практически одинаковый: при снижении давления ниже установленного предела срабатывает специальное устройство, которое закрывает внутренний проход для жидкости. С повышением давления запорное устройство открывается, и вода может проходить в прямом направлении.

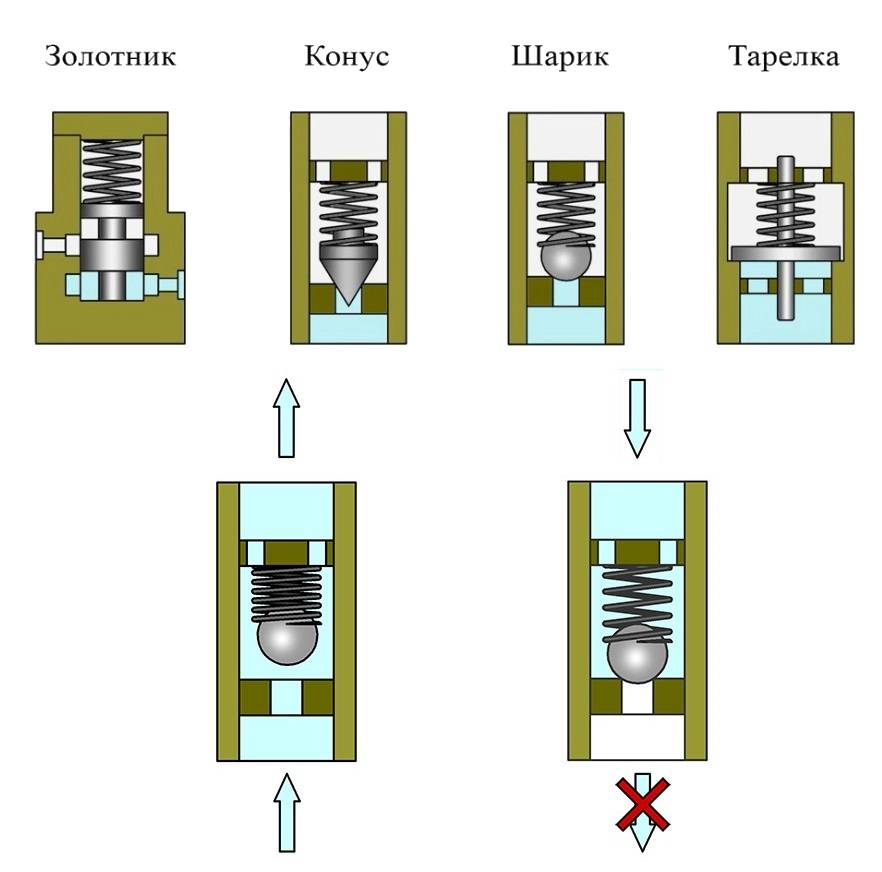

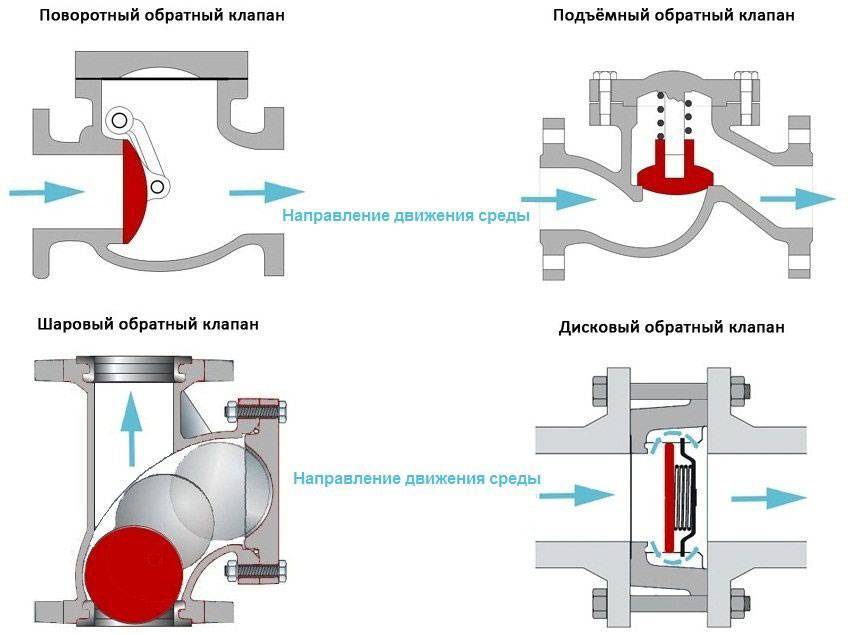

По типу запорного механизма существует четыре вида:

  • поворотные;
  • шаровые;
  • подъемные;
  • дисковые.

По типу соединения клапаны обратного потока могут быть с муфтовой резьбой, с фланцами, межфланцевыми и с торцевыми выпусками под сварку.

Материалом для изготовления корпуса и рабочих элементов этой сантехнической арматуры может служить латунь, чугун или нержавеющая сталь. Бытовые клапаны чаще всего изготавливают из латуни, они отличаются долговечностью и износостойкостью.

Чугунные используются только на магистральных трубопроводах большого диаметра. Они более дешевые, но подвержены коррозии. Самые надежные и долговечные клапаны — из «нержавейки», но и стоимость их самая высокая. Их применяют в особых случаях на ответственных участках систем.

В поворотном типе запирание прохода в корпусе осуществляется тарелкообразным затвором на поворотном рычаге под действием силы тяжести. Давление воды поднимает затвор, а при снижении давления затвор поворачивается под действием гравитации и закрывает проход для движения жидкости в обратном направлении.

Недостаток такой конструкции в том, что можно использовать такое устройство только на горизонтальных участках трубопроводов. Чаще всего его можно встретить на магистральных трубах большого диаметра.

Идею подъемной конструкции проектировщики скопировали с регулируемого вентиля клапанного типа. Вместо штока с резьбой, который служит для подъема золотника, установлена пружина из стойкой к коррозии стали.

Напор жидкости давит на затвор и поднимает его, тем самым открывая проход. При снижении давления пружина прижимает затвор и закрывает проход, исключая движение жидкости в обратном направлении.

В шаровой разновидности роль затвора играет металлический шарик, который может быть покрыт слоем резины. В некоторых моделях он подпружиненный, в некоторых запирает проход под действием силы тяжести. Эта разновидность считается самой надежной. Ее чаще всего используют как в быту, так и на промышленных объектах из-за простоты конструкции и дешевизны производства.

По конструкции и принципу работы обратный клапан для воды дискового вида похож на подъемную разновидность. Но есть существенное различие: у дискового вида затвор расположен горизонтально, а у подъемного — вертикально. Горизонтальное расположение затвора снижает гидравлическое сопротивление

Это важно для эксплуатации магистральных трубопроводов с большим диаметром

Лепестковый обратный клапан имеет существенный недостаток — закрытие затвора происходит очень быстро, из-за чего возникает угроза гидравлического удара. Поэтому такая разновидность используется в тех случаях, когда поток жидкости имеет небольшую скорость. Лепесток может быть с одной или с двумя створками.

Кроме основного своего назначения обратные клапаны с сетчатым фильтром на входе выполняют дополнительную функцию — очистку воды от крупных механических частиц. Их применяют в системах автономного водоснабжения и устанавливают в точке водозабора из источника воды.

Существуют комбинированные обратные клапаны, имеющие выпуск для дренажа и специальный механизм для удаления воздушных пробок. Патрубок над золотниковой камерой является аналогом крана Маевского, и через него стравливается воздух. Нижний дренажный патрубок расположен после затвора. Через него есть возможность слить воду с системы при закрытом клапане.

Трехходовой клапан отопления

Для регулировки температуры воды в двухтрубной и коллекторной системе устанавливается трехходовой смесительный клапан в системе отопления. Он соединяется с подающей и обратной трубой.

Работа трехходового клапана в отоплении

Принцип работы трехходового смесительного клапана в системе отопления заключается в смешивании горячей и холодной воды в трубопроводах. Это позволяет установить требуемый уровень нагрева теплоносителя без изменения режима работы котла.

Определяющим фактором выбора модели трехходового клапана является управляющий элемент, который может быть следующих типов:

  • Гидравлический;
  • Пневматический;
  • Электрический.

В автономном отоплении чаще всего устанавливают модели с электрическим приводом. Они могут подключаться к управляющим элементам системы

Важно правильно установить режим смешивания, чтобы не ухудшить параметры теплоснабжения

Выбор и установка отопительных клапанов должны выполняться только после точного расчета системы. В результате этой работы определяются параметры всех компонентов, и на основе этих данных делается выбор из существующих моделей.

Для лучшего понимания функциональных особенностей трехходового клапана рекомендуется ознакомиться с видеоматериалом:

Подъёмный обратный клапан

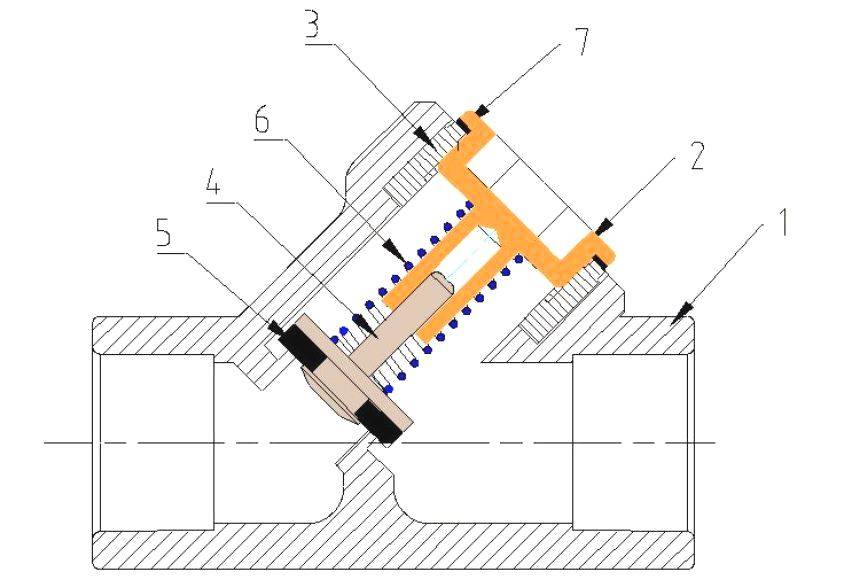

Конструкция данного вида клапанов состоит из корпуса (выполненного из нержавеющей стали, чугуна или бронзы) с фланцевым или муфтовым подсоединением и съемной крышки на резьбе, благодаря которой осуществляется быстрый ремонт и прочистка клапана. Запирающий механизм состоит из латунной (или нержавеющей стальной) дисковой заслонки со шпинделем, которая удерживается в закрытом положении стальной пружиной. Использование пружины позволяет монтировать подъемный клапан в любом положении.

Чугунный подъёмный обратный клапан Zetkama V277. Макс. температура до +200°C.

Примечание! Помимо этого, существуют модели без пружины, в таких клапанах при начале движения теплоносителя в обратном направлении, заслонка опускается вниз под тяжестью собственного веса. Такие модели должны устанавливаться только в горизонтальном положении крышкой вверх.

Участок радиаторной системы отопления.

Принцип работы системы с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:

  • Простой монтаж и обслуживание.
  • Отсутствие необходимости в установке дополнительного оборудования.
  • Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.

Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.

При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм. на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм. в одноэтажных зданиях 0,5-0,7 атм.

Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.

Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

  • Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
  • Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

В системах с гравитационной циркуляцией, движение теплоносителя осуществляется самотеком. Благодаря естественному расширению, нагретая жидкость поднимается вверх по разгонному участку, а после, под уклоном «стекает», через трубы, подключенные к радиаторам, обратно к котлу.

Назначение клапанов для отопления

Автономное или централизованное теплоснабжение должно адаптироваться под текущие значения параметров – давление и температуру в системе. Для выполнения этой задачи необходим байпасный клапан в системе отопления, смесительный, предохранительный и другие.


Клапаны в системе отопления

В отличие от запорной арматуры они работают в автоматическом или полуавтоматическом режиме. Все регулирующие клапана отопления должны соответствовать параметрам конкретного теплоснабжения.

Для этого необходимо сначала рассчитать характеристики, составить подробную схему и согласно полученным данным выбрать оптимальный спускной клапан отопления и другие виды подобных элементов.

Основными критериями являются:

  • Температурный режим работы системы. Запорный клапан на отопление должен нормально функционировать даже при критическом термическом воздействии;
  • Давление – номинальное и максимальное. Каждый редукционный клапан системы отопления имеет определенные границы срабатывания, которые должны быть ниже максимального на 5-10%;
  • Вид теплоносителя – вода или антифриз. В последнем случае возможны сбои в работе, так как воздушный клапан для отопления не рассчитан на жидкость с большей плотностью, чем вода.

Подходящий клапан для стравливания воздуха из системы отопления выбирается еще на стадии расчета. Работа этого устройства и аналогичных ему компонентов должны стабилизировать состояние системы в случае возникновения риска аварийных ситуаций. Поэтому необходимо знать принцип работы и виды клапанов для теплоснабжения.

Примеры применения байпаса

В качестве элемента регулирования носителя тепла возле радиаторов В данном случае байпас в системе отопления, фото применительно к радиаторам можно посмотреть ниже. Так, байпас возвращает в стояк избыток носителя тепла из батареи, когда при помощи ручного или автоматического терморегулятора меняется его количество. Иными словами, именно через байпас носитель тепла транспортируется параллельно к запорной и регулирующей арматуре. Без байпаса невозможно будет произвести ремонт радиатора, когда отопительная системы будет работать. Также этот узел способен ускорить процесс наполнения или освобождения системы.


Байпас на радиаторах отопления

В качестве элемента для работы системы в случае отключения электрической энергии Установка байпаса в системе отопления целесообразна при устройстве современных систем отопления, которые применяют циркуляционные насосы. Ведь первым вопросом при покупке такого отопления будет – а как же система будет работать, если вдруг отключится электричество.

Поиск по сайту otoplenie-doma.org

А если у вас применяется автоматический байпас в системе отопления, то и такое действие может произойти автоматически. Благодаря этому система приводится к естественной циркуляции.

Виды обратных клапанов для отопления

Если вы ищете обратный клапан для системы отопления, обязательно уточняйте температурный диапазон эксплуатации. При установке в обратном трубопроводе температура может быть 80-90°C, выше она все равно не поднимается. При установке в подаче требования жестче — 110°C и не ниже. Иначе, по прошествии некоторого промежутка времени, размягченная резина может «залипнуть» и даже давление от циркуляционного насоса не сможет ее сдвинуть. В этом случае придется разбирать узел и ремонтировать или заменять устройство.

Этот обратный клапан используют в гравитационных системах отопления

Если говорить о типах и принципах работы обратного клапана для отопления, то в системах с принудительной циркуляцией можно ставить любой качественный экземпляр. Потока, создаваемого циркуляционным насосом, достаточно для работы любого механизма. В системах с гравитационной циркуляцией, наоборот, ставят только некоторые типы  — те, которые легко срабатывают. Ведь движение теплоносителя далеко не такое мощное, поэтому и срабатывать обратный клапан должен при малейшем проявлении обратного потока. К таким клапанам относится лепестковый и шариковый. Тип зависит от способа установки — при вертикальном расположении хорошо работают шариковые, на горизонтали — лепестковые. Рассмотрим их устройство подробнее.

Профессиональные рекомендации по установке

Даже такая простая процедура, как установка запорной арматуры, основана на выполнении некоторых правил. Например, дизайн помещения часто требует маскировки трубопровода и группы безопасности.

Спрятать устройства можно, но с соблюдением трех условий:

  • длина гибкой подводки или трубы от предохранителя до бака не должна превышать 2 м, иначе возникнет излишнее добавочное давление на пружину клапана;
  • идеальный монтаж предохранителя – напрямую к штуцеру бойлера, а если не получается, то установка тройника все равно исключена;
  • для обслуживания арматуры следует оборудовать технический люк.

Многие беспокоятся, увидев капли воды на патрубке клапана. Это нормальное явление, сообщающее о работоспособности устройства.

Время от времени происходят небольшие скачки давления в магистрали, которые и провоцируют минимальный сброс жидкости. Тревожиться нужно, когда вода или совсем не появляется, или льется непрерывно.


Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Следует помнить, что самостоятельная модернизация предохранительных устройств категорически запрещена. Если нужен клапан на 0,8 МПа, то необходимо приобрести именно такое новое изделие, а не пытаться каким-то образом переделывать или регулировать устройство на 0,7 МПа.

Если возникли сомнения по поводу работоспособности предохранительного клапана, следует демонтировать его и проверить, не забились ли пружина или уплотнитель. Возникли проблемы с самим водонагревателем и вы не знаете что делать? Рекомендуем ознакомиться с частыми поломками бойлера и ремонтом. Не хватает навыков – пригласите специалиста из сервисного центра.

Различия в конструкциях

Конструкция предохранительных клапанов может быть различной. Различают изделия с одним седлом или двумя, расположенными рядом друг с другом.

По высоте подъема предохранительные клапаны подразделяются на:

  • Малоподъемные, у которых высота подъема составляет примерно 0,05 диаметра седла. Из-за свойственной им минимальной пропускной способности они не используются на промышленных трубопроводах с большим давлением. Они обладают пропорциональным механизмом срабатывания.
  • Полноподъемные, с высотой подъема равной или превышающей диаметра седла. Они работают на двухпозиционном механизме, отличаются повышенной пропускной способностью и сложной конструкцией.

Изделия с полнопроходной конструкцией позволяют оперативно сбросить внушительный объем рабочей среды, из-за чего они используются в особо ответственных комплексах.

Пружинные клапаны

Клапаны пружинного типа применяются в бытовых трубопроводных системах водо-, газоснабжения и отопления. Для прижатия золотника к седлу применяется пружина, регулируемая винтом. Он позволяет настроить предельные значения давления, после достижения которых происходит открытие клапана.

Некоторые модели пружинных клапанов имеют систему принудительного ручного открытия для проверки работоспособности изделия. Но, изделия, предназначенные для работы в опасных условиях среды, не могут оснащаться ручной продувкой.

Эти клапаны применяются в различных условиях среды. Пружины и седла, контактирующие с агрессивными жидкостями и газами, покрываются специальными антикоррозионными составами. Герметичность штока обеспечивается двойным сальниковым уплотнением из фторопласта или резины.

Рычажно-грузовые клапаны

Устройства с подобной конструкцией используют для противодействия силе напору земное притяжение. Вес груза через рычаг переходит к золотнику, уравновешивая его, пока значение давления не опустится до допустимого.

Предохранительный клапан рычажно-грузового типа

Они устанавливаются в определенном положении относительно горизонта (указывается в сопроводительной документации завода-производителя). Не могут применяться на передвижных объектах. Габариты изделия зависят от давления в системе — чем оно выше, тем больше рычаги. Чтобы избежать возникновение вибраций, используются двухседельные предохранительные клапаны небольших габаритов. Для регулировки таких устройств применяются специальные груза на рычаге.

Магнито-пружинные клапаны

Устройства магнитно-пружинного типа обладают обратным действием и приводятся в действие соленоидом. При нормальном давлении в системе электромагнит/мощная пружина прижимает запорный орган к седлу, а при избыточных показателях напора напряжение на катушке автоматически отключается. Это приводит к отжатию золотника и открытию затвора.

Существует исполнение клапана с соленоидом, прижимающим и отжимающим золотник под действием давления с противоположным направлением. При отключении питания оборудование будет работать, как пружинный тип.

Основное преимущество таких устройств — отсутствие необходимости в физическом доступе к системе для задания порогового значения давления. Оно регулируется в параметрах управляющей программы.

Магнитно-пружинные клапаны отличаются надежностью, удобством эксплуатации и возможностью применения в сложных промышленных установках.

Схема и принцип действия предохранительного клапана
