Как проводится обвязка газовых котлов отопления: схемы для одно- и двухконтурных котлов

Схемы обвязки

Чтобы понять, как правильно сделать подключение, обратите внимание на тип котла. Подсоединение одноконтурного и двухконтурного агрегата будет отличаться

Самая простая обвязка не включает насос. В конструкции используются только запорные краны и фильтр. Это экономный подход в финансовом плане, но он не обеспечивает равномерное распределение теплоносителя.

Своими руками проще выполнить подключение с полипропиленом. Трубы из этого материала отличаются дешевизной и простотой установки. К тому же на их стенках не скапливается налет и накипь. Вы сможете собрать контур любой формы, соединения выполняются сгоном «американка». В качестве прокладок используется паронит.

Однотрубная (простая) схема

Инструкция подойдет для одноконтурных котлов «Бош», «Вайлант», «Аристон» и других марок. Конструкция предусматривает одну трубу, которая отходит от корпуса по уровню пола. Батареи подключены последовательно, что снижает эффективность нагрева (тем более связка не включает насос).

Преимущества установки с естественной циркуляцией:

  • Простой монтаж.
  • Независимость нагрева от наличия электроэнергии (для работы насоса требуется подключение к сети).
  • Минимальные затраты на материалы и обустройство.

На картинке ниже изображено подключение уже с насосом и принудительной циркуляцией.

Двухтрубная установка

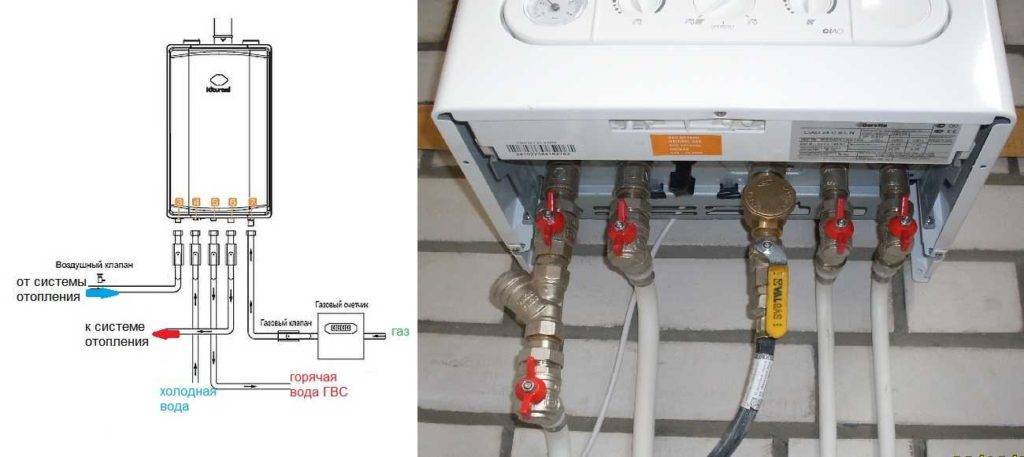

Как обвязать двухконтурный котел? Он включает подающую линию, которая уходит вверх (стояк) и поворачивает под потолком. Это основная труба, от которой расходится развилка отдельно на каждый радиатор. Отводящая труба располагается у линии пола. Каждая батарея подключена к ней патрубком. Именно такая организация позволяет равномерно распределять теплоноситель, а значит, эффективно отапливать помещение.

В одноэтажных домах можно обустроить систему нагрева с естественной циркуляцией. Но в многоэтажных используется только вариант с насосом. Что понадобится при установке:

  • насос (обычно идет в комплекте с котлом);
  • распределительный клапан;
  • мембранный бак;
  • запорная арматура;
  • фильтры;
  • обратный клапан;
  • переходники, тройник.

Особенности обвязки напольного котла

Такие модели как «Будерус», «Бакси» (Baxi), «Лемакс», способны отопить большие площади. Однако для их установки и подключения требуется больше места. Вот какие сложности отмечают пользователи:

  • Дорогие комплектующие.
  • Сложные схемы рассчитаны на специалистов.
  • Дорогое обслуживание.

Обвязка кажется сложнее, потому что напольные агрегаты не включают группу безопасности. Поэтому пользователю приходится самостоятельно монтировать насос циркуляции, расширительный бак.

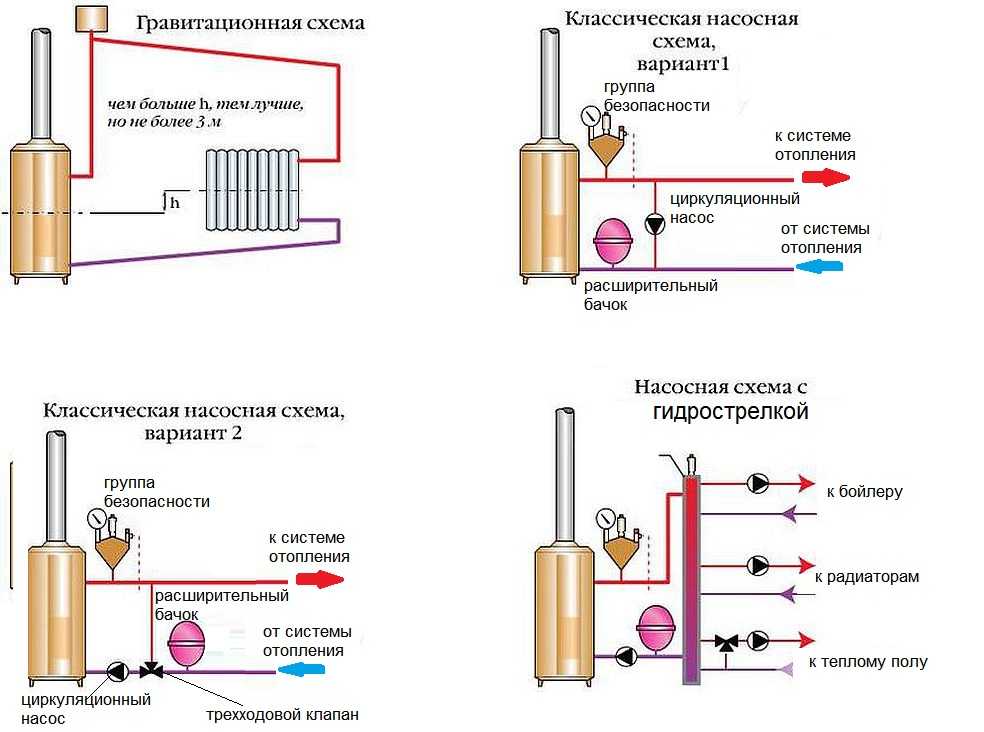

На картинке ниже представлены схемы. Условно они делятся на две группы:

  • С перемычкой. В этом месте монтируется насос. Термодатчик находится снаружи (картинка вверху справа).
  • С трехходовым клапаном (картинка снизу слева).

Для чего нужна перемычка? В больших контурах низкая температура теплоносителя на обратке приводит к выделению конденсата. С помощью перемычки в холодный трубопровод подмешивается вода из теплого трубопровода, тогда температура стабилизируется. Видео поможет в установке:

Настенная техника

Для обвязки настенного агрегата «Протерм Пантера» в частном доме можно использовать такую схему:

При обвязке используются шаровые вентили и полимерные трубы. Фильтр с обеих сторон оснащен кранами. Так можно перекрыть воду только в этой точке и прочистить фильтр от засора.

Также можно использовать самый простой вариант, как мы описывали выше.

Варианты обвязки


Устройство настенного котла с закрытой камерой сгорания

Выбор схемы обвязки, оптимально подходящей для системы заданной конфигурации, напрямую зависит от конкретного исполнения приобретенного образца котельного оборудования. По способу размещения в пределах выбранного для него помещения и оформлению подводки эти агрегаты делятся на следующие классы:

  • типовые напольные котлы;
  • облегченные (компактные) настенные устройства.

Основное требование к монтажу агрегатов, устанавливаемых на пол, состоит в запрете врезки их рабочих патрубков в верхний участок разводки трубопровода.

В случае нарушения этого правила при обвязке напольного котла в системах, не оборудованных воздушными клапанами, появятся очень опасные образования (пробки). Для снижения вероятности их появления при отсутствии клапанов труба, в которую врезается котел, должна располагаться строго вертикально и иметь в верхней части специальный расширительный бачок.


Схему обвязки следует ориентировать на равномерность поставки тепла ко всем приборам

В нижней зоне агрегатов всех категорий предусматриваются автоматические устройства, обеспечивающие их надежное подключение к отопительной магистрали. В отличие от устанавливаемого на полу котла, в его настенных аналогах уже предусмотрен механизм расширения, исключающий образование пробок. При рассмотрении схем обвязки котельных для таких систем нужно иметь в виду, что достоинство настенных моделей – малый вес и не слишком большие габариты – одновременно являются и их недостатком. Связано это с тем, что компактные агрегаты от DWG, например, ограничены по своим энергетическим возможностям. Это значит, что заявленной этим производителем мощности хватает для отопления строений площадью не более 100 квадратных метров. Поэтому эти устройства пользуются особой популярностью у владельцев городских квартир.

Отличительной особенностью является наличие двух исполнений, различающихся своей комплектацией. В состав полного набора оборудования включена большая часть элементов обвязки, а в неполной комплектации не хватает некоторых узлов, которые докупаются пользователем самостоятельно.

Разновидности схем отопления частного дома

В самом простом варианте схемы котла обвязка вовсе отсутствует. В подавляющем большинстве случаев заводская комплектация котлов с электронным розжигом состоит из следующих элементов: насоса, расширительной емкости, автоматического воздушника и клапана (с настройкой давления 2,5 кгс/см2). Местом размещения всех узлов обвязки является корпус: как результат, комплекс трансформируется в мини-котельную.

В качестве дополнительных элементов систему можно оснастить:

  • Фильтром. Место его установки – входной патрубок. В результате теплообменник получает защиту от загрязнения, при увеличении гидравлического сопротивления контура. Это приводит к снижению скорости движения теплоносителя, а сам насос переживает дополнительную нагрузку.
  • Шаровыми кранами. Их монтируют на входных и выходных участках. Это дает возможность производить демонтаж теплообменника или котла, при сохранении отопительного контура.

Гидрострелка

Этот узел включают в себя оба контура:

  1. В первом используется движение теплоносителя между гидрострелкой и теплообменником котла.
  2. Во втором на нее коммутируются один или несколько контуров отопления с разным уровнем нагрева.

Принципы работы следующие:

  • Вертикальная гидрострелка дает возможность отбирать теплоноситель разной температуры. Верхний отдел будет горячим, а нижний — холодным.
  • При отборе воды с верхней пары отводов допускается коммутация конвекционного отопления. Нижнюю пару используют во внутрипольной схеме.
  • Показатель температуры теплоносителя ниже уровня коммутации обратной трубы контура на участке соединения гидрострелки и котла может заметно опускаться.

Трубы

Какие трубы можно использовать для подключения газового котла к системе отопления и для разводки теплоносителя?

Давайте обратимся к здравому смыслу. Все параметры правильно спроектированной автономной отопительной системы абсолютно стабильны и подконтрольны владельцу:

Температура в конвекционных (с радиаторами или конвекторами) контурах не превышает 75-80 °С, а теплые полы и вовсе нагреваются до 25-35 °С;

Температура теплоносителя на подаче в автономном отопительном контуре не поднимается выше 80 градусов.

Давление держится в пределах 1 — 2,5 кгс/см2.

При остановке циркуляционного насоса перегрев и закипание теплоносителя полностью исключены: термостат котла уже через несколько секунд погасит горелку.

Вывод: для подключения котла и разводки отопления можно использовать полимерные и металлополимерные трубы, цена которых в несколько раз ниже дорогостоящих и прочных меди, оцинковки и нержавеющей стали.

Вы хотите более конкретных рекомендаций? Пожалуйста:

Последовательную разводку радиаторов и подключение котла обычно выполняют металлопластиком на пресс-фитингах или полипропиленом с алюминиевым армированием;

На фото — для подключения котла к розливам отопления использован армированный алюминиевой фольгой полипропилен.

Водяное внутрипольное отопление. Теплоноситель разведен трубами PE-RT.

Что включает обвязка

Как обычно работает система? В основе стоит котел отопления, от которого теплоноситель расходится по трубам и радиаторам. Обвязка — это схема монтажа, которая защищает от перегрева и гарантирует эффективную работу. Она включает элементы, которые находятся между радиаторами и котлом:

  • Трубы, разделенные на два контура подающей и обратной линии.
  • Запорные вентили, арматура.
  • Расширительный бак. Его объем равен 10% от общего количества теплоносителя в системе. В момент нагрева вода расширяется, давление повышается. Чтобы значение не превысило критическую отметку, излишки жидкости отбираются в мембранный бак. После остывания вода снова возвращается в контур.
  • Клапан предохранения. Несет ту же функцию, что и расширительный бак. Сбрасывает излишки воды в канализацию, предотвращая взрыв при повышении давления.
  • Воздухоотводчик. Воздушные пробки мешают циркуляции теплоносителя. Воздухоотводчик автоматически спускает воздух из системы.
  • Манометр — прибор для измерения и контроля давления.
  • Циркуляционный насос. Отвечает за принудительное движение жидкости по трубам. От его мощности зависит сила напора, производительность.
  • Гидрострелка — это патрубки, которые объединились в общую емкость. С гидрострелкой можно подключить одновременно несколько контуров, избежав их влияния друг на друга.
  • Грубый фильтр. Деталь с мелкой сеточкой. Задерживает мусор, который поступает с водопроводной водой (песок, ржавчина).

Автоматика устанавливается для контроля за работой газового и электрического котла. Это набор датчиков ионизации, тяги, розжига, температуры. Каждый из них контролирует работу отдельного узла.

Как подключить газовый котел в частном доме по порядку?

Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.

Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.

Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.

Место установки выбирается относительно типа прибора.

Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.

Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры

Конструкция должна иметь равномерную нагрузку на все опоры.

Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.

Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.

Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.

25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.

Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.

Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.

Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.

Материалы и инструменты

  • Разводные ключи и дюбеля;
  • строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
  • перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
  • кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
  • ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
  • калибратор для развальцевания труб;
  • вентили, краны — для крепления запорных механизмов;
  • листы оцинкованной стали и инструменты для их резки.

Поэтапное подсоединение отопительного контура

Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.

При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.

Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.

При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.

Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.

Подключение к системе отопления

Расположение узлов присоединения к системе отопления (с лицевой стороны):

  • слева — подача горячего теплоносителя в контур;
  • справа — магистраль обратки.

При подсоединении котла стоит тщательно проверить герметизацию и затягивание узлов, но не нужно чересчур усердствовать из-за риска повредить резьбу и столкновения с проблемой замены всех соединительных элементов.

Необходимо установить и фильтр грубой очистки на обратную магистраль, что продлит срок службы устройства за счёт остановки твёрдых частиц.

Создание теплого пола

Если вы хотите в систему отопления включить «теплый пол», тогда используйте гидрострелку. Для напольного отопления требуется низкотемпературное подключение. В верхней части гидрострелки находится горячая вода для радиаторов, в нижней — более прохладная для пола.

В обвязку включаются узлы рециркуляции: байпас и трехходовой клапан. При падении температуры клапан будет открываться для рециркуляции воды. Подробнее показано на картинке:

Во время установки соблюдайте правила и нормативы. Помните, что подключение к газопроводу проводится только специализированной службой. Чтобы облегчить вам выбор, прилагаем полезное видео:

Обвязка системы с двухконтурным котлом

Схематическая обвязка двухконтурного газового котла.

Обвязка двухконтурного котла отопления не обходится без установки дополнительных элементов, которые увеличивают качество и эффективность работы отопления. Для самой простой схемы двухэтажного загородного дома придется включить следующие узлы:

циркуляционный насос, обеспечивающий правильное движение теплоносителя по системе, без учета этажности и сложности разводки;
распределительный клапан, который еще называют термоголовкой;
специальный расширительный бачок, предназначенный для того, чтобы уберечь настенный котел и всю отопительную систему от гидросбоев. Бачок отличается небольшими размерами, но при скачках давления в системе обеспечивает равномерное его распределение. Состоит бачок из 2-х частей и мембраны между ними. Одна часть наполнена водой, а другая – воздухом. Сама мембрана эластичная, воздух выходит через специальный клапан, которым оборудован бачок;
манометр. Для обвязки котла необходима установка измерительного оборудования, которое будет показывать уровень давления во всей системе. Инструкцию при выполнении монтажа надо соблюдать в точности;
балансировочный кран, шаровые и сливные краны;
обвязку дополняют различные клапаны: проходные, воздушные, обратные. Они позволяют регулировать движение теплоносителя в отопительной системе;
проходной фильтр, который позволяет увеличить сроки службы всей системы. Он очищает теплоноситель от всевозможных примесей, которые способны отрицательно повлиять на работу системы отопления;
фитинги для подключения двухконтурного котла отопления. К числу дополнительных элементов можно отнести муфты, хомуты, тройники, различные уголки

Пригодятся и специальные крепежные элементы;
для обвязки котла отопления используются различные трубы, включая стальные, но лучше всего применять современные пластиковые, которые способны выдерживать высокие температуры и экстремальные условия эксплуатации;
отопление с использованием газа довольно эффективно, но чтобы увеличить его качество следует пристальное внимание уделить выбору радиаторов. Сегодня производители предлагают многочисленные варианты такого оборудования, выбирать его необходимо с учетом условий монтажа, требуемой температуры.

Как обеспечить бесперебойность работы системы?

Схема устройства одноконтурного и двухконтурного котла.

Если схема обвязки двухконтурного котла включает в себя установку циркуляционного насоса, то надо обеспечить защиту от его выключения при перебоях с электричеством. Если насос выключится, то для принудительной подачи теплоносителя в систему будет просто не хватать условий. Но тут есть и свои моменты, так как даже установленный источник для бесперебойного питания может и не сработать, то есть полагаться на него полностью нельзя. Это означает, что любой настенный котел требует постоянного внимания и обслуживания. Не требуется наблюдать за системой каждый день, но выполнять осмотры регулярно все же требуется. Аккумуляторы надо держать в заряженном состоянии, проверять их работоспособность.

Чтобы настенный отопительный котел работал четко и правильно, в некоторых случаях рекомендуется обустраивать гравитационную циркуляцию. Это требуется, если размер газового котла не такой большой. Подобный гравитационный контур включается в том случае, если происходит отключение установленного насоса. Но надо учесть, что настенный котел при этом способен обогреть не все здание целиком, а только его часть. Это аварийная, а не постоянная система, об этом забывать нельзя.

https://youtube.com/watch?v=N3gTZ9jkMNE

Для двухконтурного газового котла возможна установка специальной бесперебойной системы, которая будет являться частью штатного отопления. Такая система обеспечит функционирование гравитационного и принудительного контура в оптимальном режиме. Это означает, что схема обвязки котла будет функционировать четко практически при любых обстоятельствах. Но работают эти контуры отдельно, то есть при отключении насоса включается гравитационная система. Когда циркуляционное оборудование снова начинает работать, то гравитационное отключается.

Решение вопроса, как правильно подключить двухконтурный котел, необходимо много внимания уделить не только установке самого оборудования, но и подключения всех труб, дополнительных устройств, насоса. Также схема требует наличия аварийной системы, обеспечивающей работоспособность и безопасность при самых разных нештатных ситуациях. Обвязка для двухконтурного котла сложнее, чем для одноконтурных, но качество и эффективность ее намного выше, что сказывается на качестве отопления для частного дома.

Основные узлы и элементы системы

Обвязка связана с конкретным оборудованием и узлами схемы теплоснабжения и зависит от присоединяемой тепловой мощности объекта. Существуют типовые монтажные проекты, которые могут стать основой для разработки конкретных мероприятий.
Оборудование, входящее в схему обвязки газового котла отопления:

  1. Газовый котлоагрегат – источник тепла, различаются с естественной или принудительной циркуляцией, одно или двух-контурные, настенные или напольные.
  2. Воздушник – для удаления воздушных пробок из контура нагрева.
  3. Грязевик – емкость для сбора и очистки взвешенных веществ в сетевой воде.
  4. Мембранный расширительный бак для защиты системы от превышения давления и гидроударов во время розжига устройства и выхода на рабочие температурные параметры.
  5. Фильтры умягчительные – для очистки воды от солей жесткости.
  6. Патрубки – для подключения входящего и выходящего отопительных трубопроводов.
  7. Датчики, манометры и термометры — для подключения автоматики регулирования и безопасности.
  8. Газоходы и дымовая труба – для удаления отработавших продуктов горения в окружающую среду.
  9. Газовый фильтр для очистки газа от примесей, устанавливается за газовым краном.
  • Насосы, дымососы, вентиляторы – для обеспечения движения водяной и газовоздушной среды.
  • Радиаторы отопления — приборы, с помощью которых происходит теплообмен между температурой теплоносителя и воздуха внутри помещения.

Наши Работы

  • Монтаж и обвязка технологического оборудования “под ключ”, включая: коллекторы, трубную межмодульную обвязку, подведение и подключение коммуникаций (электропитание, вода, сжатый воздух, канализация и т.п.), подключение внешних датиков и межмодульная коммутация сигнальных линий.
  • Разрабатка проектной и/или исполнительной документации (наша компания является многолетним членом проектного СРО), трассировок, сопроводительной документации по стандартам соответствующей индустрии (например, документирование сварки каждого шва для фармацевтических петель для дальнейшей валидации).
  • Постмонтажные и профилактические работы: опрессовка, отмывка, санация различных типов технологических трубопроводов, эндоскопический контроль.

Наши специалисты готовы выполнить отдельный участок работ или полный цикл “под ключ”

  1. Проектирование, трассировки;
  2. Прохождение экспертизы и согласований;
  3. Установка оборудования;
  4. Сварка и монтаж коллекторов и трубопроводов межмодульной обвязки;
  5. Эндоскопический контроль сварных швов;
  6. Опрессовка трубопроводов;
  7. Пассивация и/или мойка, санация трубопроводов;
  8. Подведение и подключение коммуникаций;
  9. Подведение электропитания и коммутация межблочных сигнальных линий, и внешних датчиков;
  10. Выпуск исполнительной документации.

Материалы трубной обвязки

  • Нержавеющая сталь AISI 304L, AISI 316L и аналоги;
  • Промышленные платики: PP-RC, PP-N, PVDF, ABS, PVC-C, PVC-U, LDPE и другие.

Типы трубопроводов трубной обвязки

  • Водоводы;
  • Паропроводы;
  • Продуктопроводы;
  • Вспомогательные коммуникации (сжатый воздух, азот, дренаж, кислые и щелочные растворы и т.д.)
  • Коллекторы;
  • Внутримодульная трубная обвязка технологического оборудования, реакторов, смесителей и т.п.;
  • Обвязка и подключение CIP-систем;
  • Фармацевтические и косметические петли (для ВО и ВИ);
  • Петли для микроэлектроники.

Среды

  • Вода холодная/горчая;
  • Вода высокочистая (высокоомная, ВО, ВИ, для микроэлектроники);
  • Пар;
  • Сжатые газы (воздух, азот, аргон и т.п.);
  • Пищевые среды;
  • Водные растворы солей;
  • Агрессивные водные растворы (кислота, щелочь, окислители).

Принудительная циркуляция

Способ получил наибольшее распространение, поскольку насос интенсивно перекачивает через систему теплоноситель и эффективность отопления повышается на 30 %.

К достоинствам также относятся возможность регулирования температуры и небольшой расход труб при монтаже. Система все же обойдется значительно дороже, поскольку она сложнее и требует больше приборов. Установленные элементы требуют балансировки, а вся система — регулярного обслуживания. Кроме того, необходим источник электроэнергии.

Если установить комбинированную систему, она будет сочетать преимущества обеих предыдущих. Ее можно переключать в любой режим с помощью байпаса, установленного вместе с насосом. При этом работа отопления не будет зависеть от подачи электричества в дом.

Заключение по теме

Как видите, схема подключения газового двухконтурного котла не ограничивается одним вариантом. И даже описанные не являются истиной в последней инстанции. Существует множество подходов к созданию экономически оправданной отопительной системы. Но в случае с двухконтурным котлом надо обязательно учитывать все нюансы, о которых шла речь выше.

Читайте далее:

Чем отличается схема обвязки двухконтурного газового котла?

Как правильно провести подключение двухконтурного газового котла

Схемы обвязки котлов отопления — основная и аварийная

Схема обвязки твердотопливного котла: предназначение, виды, работа

Какие предъявляются требования к помещению для установки газового котла

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
