Характеристики закрытой системы отопления
В данной разновидности систем отопления применяют закрытые мембранные баки, которые, в отличие от расширительных баков открытого типа систем, не требуют размещения в наивысшей точке.
Системы с закрытыми мембранными баками имеют массу преимуществ:
- бак расположить можно там, где котел, нет необходимости прокладывать трубу на чердак,
- отсутствует контакт между водой и воздухом, а, следовательно, и возможность растворения дополнительного кислорода в воде (это продлевает срок эксплуатации радиатора и котла),
- дополнительное давление можно создать даже в высшей точке отопительной системы, что уменьшает риск создания в верхних радиаторах воздушных пробок.
Чтобы дом быстро обогревался в самые холодные периоды, не достаточно установить котел и закрепить на стенах радиаторы – все компоненты отопительной системы следует соединить между собой. Вариантов решения поставленной задачи огромное множество. Однако простота конструкции и монтажных работа делают систему Ленинградку одной из самых распространенных и востребованных над конкурирующими.
Особенности системы «Ленинградка»
В зависимости от способа монтажа, однотрубная система отопления «Ленинградка» может быть горизонтальной или вертикальной, а по типу циркуляции воды система делится на естественную и принудительную. Это главные моменты, которые следует уточнить прежде, чем приступать к монтажу системы.
Горизонтальная схема разводки.
Прокладка труб ведется над полом или под ним.
- Прокладка труб над полом возможна на любом этапе строительства, зато отражается на внешнем виде помещений.
- В случае если трубы укладываются под пол, внешний вид помещения не страдает, а для того, чтобы избежать теплопотерь, требуется теплоизоляция труб.
При реализации этой схемы важно размещать трубы под уклоном, чтобы теплоноситель мог свободно циркулировать по трубам. В случае если однотрубная система отопления «Ленинградка» дополнительно оснащается циркуляционным насосом, укладывать трубы под уклоном нет необходимости
На каждый радиатор следует установить кран Маевского, благодаря которому из труб будет удаляться лишний воздух.
Вертикальная схема разводки. При реализации этой схемы обычно задействуют котел, расширительный бак, циркуляционный насос и радиаторы. Центральная труба идет сверху — с чердачного помещения.
Радиаторы отопления на разных этажах должны располагаться строго друг под другом.
Чтобы точнее представлять себе особенности этих систем разводки, рекомендуем ознакомиться с посвященным монтажу «Ленинградки» (система отопления) видео, размещенным на нашем сайте.
Примерный расчет ленинградской схемы отопления
На примере расчета несложно будет убедиться – проектировать данную систему действительно несложно.
Основные данные для расчета:
- площадь здания/квартиры с разбивкой по отдельным помещениям;
- высота потолков;
- информация о направленности внешних стен помещений по сторонам света и количество таких стен;
- количество, тип и размер окон и дверей.

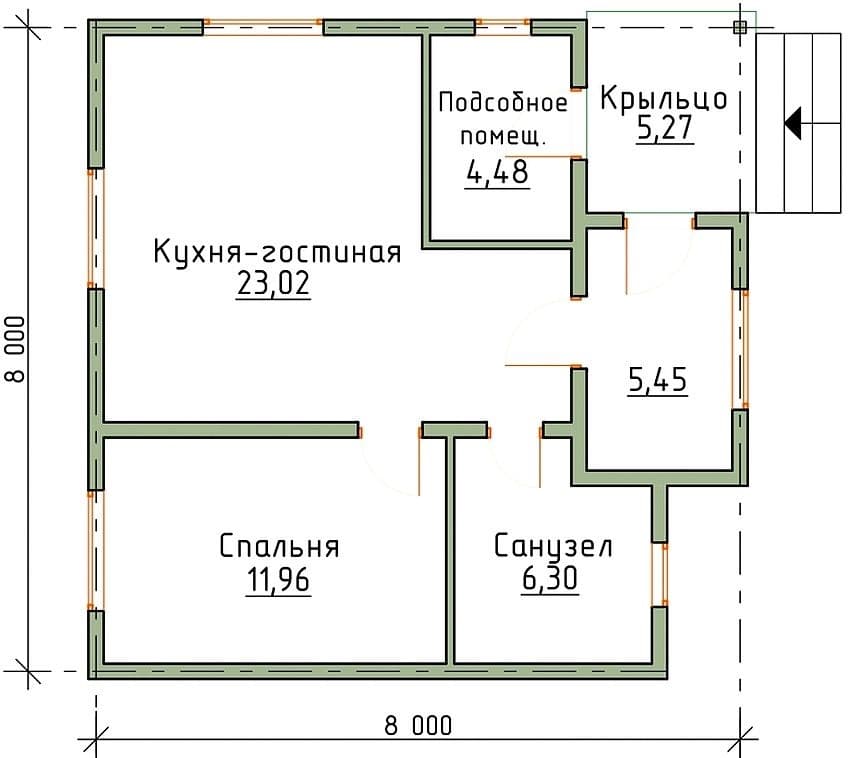

Таблица для расчета одноэтажного дома по предложенной планировке может выглядеть так.
Необходимая мощность отопления рассчитывается с помощью онлайн-калькулятора для высоты потолков 2,5 м и наружной температуры -15 градусов Цельсия. Считаем, что теплоизоляция стен хорошая, над помещениями находится теплый чердак.
| Помещение | Площадь, м.кв. | Наличие и направленность наружных стен | Наличие балконной или входной двери | Наличие, тип и размер окна | Необходимая мощность отопления, кВт |
| Тамбур | 5,45 | Три, Ю, В, З | Входная | Одно, стеклопакет, 1000х1500 мм | Не отапливается |
| Санузел | 6,3 | Две, Ю, З | Нет | Одно, стеклопакет, 700х500 мм | 0,5 |
| Спальня | 11,96 | Две, З, С | Нет | Одно, стеклопакет, 1500х1500 мм | 1,07 |
| Гостиная-кухня | 23,02 | Две, С, В | Нет | Два, стеклопакеты, 1500х1500 мм | 2,05 |
| Техническое помещение | 4,48 | Две, В, Ю | Нет | Одно, стеклопакет, 700х500 мм | 0,36 |
| Итого | 2,98 |
При настолько низких потребностях в отоплении количество радиаторов для каждого из помещений (кроме технического) принимаем по одному, количество секций биметаллических радиаторов определяем с помощью онлайн-калькулятора.
Для санузла потребуется 4 секции, для спальни 8, для гостиной-кухни 16. Учитывая, что в гостиной два окна, разумно разделить обогрев на два радиатора – под каждым окном распределить по одной батарее из 8 секций.
Важно: данный расчет дает приближенное и, с большой долей вероятности, заниженное значение необходимой мощности нагревательных приборов. Целесообразно увеличить цифры на 10…15%
Таким образом, можно считать, что в санузле будет нужно 5 секций, в спальне и кухне-гостиной – по 9 вместо 8. Однако радиаторы обычно выпускаются с четным количеством секций, поэтому принимаем 6 для санузла, 8 для спальни, 8 и 10 для кухни-гостиной.
Далее необходимо определить общий объем теплоносителя. Для этого необходимо знать внутренний объем каждого радиатора, котла и труб. Без точного плана прокладки коммуникаций и знания паспортных данных моделей батарей и котла выполнить этот расчет нельзя. Сюда же добавляется объем расширительного котла, примерно 15% от общего объема теплоносителя в системе. Принимая данные усредненно, можно считать, что электрокотел с мощностью 6 кВт имеет примерный объем 7…10 л, общий объем радиаторов из расчета 0,39 л на одну секцию 13,5 л. Добавляем сюда же внутренний объем труб и расширительного бака – получаем примерно 35…45 литров теплоносителя.
1 Описание особенностей системы
Справедливо отмечено, что существует большое количество технологических схем, ориентированных на решение одного единственного вопроса – отопление частного дома.
Встречаются системы однотрубные и двухтрубные, горизонтальные и вертикальные. Одноконтурные и многоконтурные. Каждый вариант предлагает свое плюсы и минусы и ни один не является идеальным.
Система отопления типа ленинградка — одно из самых популярных решений, когда речь идет об обустройстве отопительного контура в частном доме одно или двухэтажного уровня.
Для многоэтажных строений она тоже подойдет, но эффективность ее упадет, так как она сильно зависит от протяжности контура.
Что же такое эта ленинградская система? На самом деле принцип ее действия и схема расположения труб очень проста.
Это одноконтурная однотрубная схема расположения трубопроводов с последовательным подключением радиаторов.
Одноконтурная, означает, что ленинградка подключена только к одному котлу или бойлеру и работает исключительно на обогрев помещений, оперируя циркуляцией теплового носителя, чаще всего воды или антифриза.
Она также однотрубная, то есть состоит из одной трубы, прямой или с ответвлениями (байпасами). Однотрубная схема предполагает движение носителя по четкому направлению.
Схема последовательного подключения
Вода или антифриз выходит из котла, проходит через всю цепочку радиаторов, а затем по той же трубе замыкается на котле либо смесительном узле. Особенность схемы в том, что радиаторы в ней стараются разместить по всему контуру, чтобы расстояние между последним радиатором и котлом было минимальным.
Система устроена так, что носитель со временем остывает, то есть на крайних участках температура может быть существенно ниже. Эту проблему ленинградка решает достаточно изящно, за счет оперирования принудительной циркуляцией, температурными датчиками и байпасами.
Разводка системы ленинградка также оставляет вам некоторое поле для маневра. Можно выбрать любой вариант.
Что же до конкретных составляющих системы отопления, то ленинградка лучше всего работает с пластиковыми или металлопластиковыми трубами, а также принудительной циркуляцией потока, формируемой с помощью насоса.
1.1 Плюсы и минусы
Ленинградка, как и любая другая отопительная схема, не является универсальным кандидатом. Она подходит для решения одних задач и не подходит для других,
Для лучшего понимания приоритетных направлений, следует понять, какие плюсы и минусы она в себе несет. Этим и займемся.
- Простота и лаконичность;
- Возможность осуществить монтаж своими руками;
- Разводка труб выбирается по вашему вкусу и желанию;
- Экономность;
- Высокий КПД при низких затратах;
- Практически идеально подходит для отопления одноэтажного или двухэтажного дома;
- Возможность изолировать каждый узел, делая схему отопления полностью автономной и независимой.
Радиатор в ленинградке с входными кранами и терморегуляторами
- Температура носителя снижается пропорционально длине магистрали;
- Если выбрана нижняя разводка и длина труб больше 50 метров, то необходимо заняться принудительной циркуляцией с помощью насоса, в противном случае есть риск закупоривания системы и остановки движения носителя;
- Полностью нафаршированный трубопровод с байпасами, изолированными радиаторами и вентилями температурного контроля все же обойдется вам в кругленькую сумму.
Минусов у такой системы намного меньше, но они все же есть. Также отметим, что ленинградка не лучшим образом функционирует, если необходимо обеспечить отопление огромных зданий с большой этажностью. Даже там ее можно приспособить, но результаты будут не такими впечатляющими.
Тем не менее, в доме средних размеров эта схема показывает себя как нельзя лучше, затыкая за пояс большую часть конкурентных решений.
Основные схемы
Существуют следующие схемы горизонтального отопления.
Однотрубная магистраль
Постоянно двигаясь от источника к источнику, нагревательная жидкость, держит заданную температуру. Данная система отопления имеет отличные технические показатели, сочетающиеся с небольшой ценой.
Плюсы:
- минимальные затраты;
- простота в сборке;
- высокий уровень износостойкости;
- подходят для обогрева большой площади.
Минусы:
- ограничения в регулировке температуры в каждом отдельном источнике тепла;
- хрупкость при механических повреждениях.
Так же стоит учесть тот факт, что в цепочке каждый последующий радиатор должен быть больше предыдущего – это предусмотрено для того, чтобы не снижался коэффициент полезного действия. Для обогрева большой площади необходимо устанавливать коллекторы отопления чаще, чтобы вода, проходящая в трубах, не успела остыть.
Двухтрубная магистраль
Для большего коэффициента полезного действия нужно установить радиаторы. В частном доме обычно их устанавливают под окном, но Вы можете «обогревать» северную сторону, так как она самая холодная.
Таким образом, при неисправности Вам не нужно отключать всю систему отопления сразу, а только конкретный «узел». Наличие компенсаторов обязательно, так как перепады давления могут привести к поломке. Как показала практика, радиаторы хорошо справляются с перепадами давления, резкими напорами воды и не замерзают даже при минусовой температуре.
Поквартирная реверсивная система является замкнутой и имеет ряд преимуществ:
- Одинаковая температура на выходе и входе.
- Подходит для отопления многоэтажного дома, коттеджа, склада.
- Возможность отключения/включения системы, конкретно на определенном участке. Это удобно, так как этот факт значительно упрощает ремонт.
Минусы:
трудность в регулировании температуры при разветвленной системе.
Двухтрубная коллекторная параллельная магистраль
Для удешевления конструкции используются полиэтиленовые или полимерные трубы, которые отличаются высокой прочностью.
Система подключается прямо к коллектору, который равномерно распределяет поступающее тепло по всей площади покрытия.
Особенности строения коллекторной системы отопления: обратная и подающая подводка работает автономно, далее, по трубопроводам проходит тепло к радиаторам, затем возвращается. Охлажденная жидкость снова нагревается и возвращается к радиаторам. Получается замкнутый цикл, регулируемый автоматически.
Обязательно наличие качественного циркуляционного насоса, так как от него будет зависеть производительность всей системы.
Щиток, вмещающий в себя все оборудование, может располагаться в коридоре или санузле. Если данный вид отопления устанавливается в многоквартирном жилом доме, то щиток можно установить в подвальном помещении.
Плюсы:
- минимальные затраты на трубы;
- скрытая установка, за стеной (в полу);
- возможность связывать оборудование в цельную конструкцию;
- малая стоимость (отсутствие дорогостоящих элементов фиксации);
- монтаж осуществляется даже на больших площадях;
- равномерность подачи тепла исключает появление гидроударов.
Минусы:
- сложность в монтаже, так как зачастую система представляет собой целую сеть из маленьких подсистем;
- использование в системе труб одного диаметра.
Пластиковые трубы не подвержены коррозии, хорошо переносят перепады температур и отлично зарекомендовали себя при минусовых температурах.
Благодаря своей конструкции, двухтрубные системы имеют больше преимуществ, так как вода не остывает при постоянном движении. Тепло распределяется равномерно, что создает приятный климат в квартире.
Периодически проверяйте работоспособность термостата, он регулирует тепло и отражает показатели. Приемлемую температуру в радиаторах круглосуточно поддерживают теплорегуляторы: в зависимости от погоды, снижаются затраты потребителя на отопление в несколько раз.
Профессиональные инженеры помогут составить план-схему именно для вашего дома, учитывая все особенности оборудования и площадь. Доверяйте монтаж высококвалифицированным специалистам имеющим опыт работы в данной сфере. Высокая эффективность при наименьших затратах, обеспечит комфорт и тепло в Вашем доме.
Смотрите видео, в котором специалист разъясняет, как сделать коллекторную горизонтальную разводку отопления:
«Ленинградка» — знакомство
Однотрубные отопительные системы бывают разной конфигурации, «ленинградка» — это одна из разновидностей таких систем. Для начала отметим, что в любой однотрубной схеме отопительные приборы присоединяются к единственному разводящему коллектору обеими подводками. То есть, магистраль служит одновременно подающим и обратным трубопроводом.
Теплоноситель движется по замкнутому в кольцо коллектору, по дороге снабжая теплом радиаторы и одновременно отбирая из них остывшую воду. Отличие «ленинградки» от других разновидностей состоит в том, что это горизонтальная система с нижней разводкой и разносторонним подключением отопительных приборов. Ниже показана схема ленинградской системы отопления в традиционном исполнении:
Как видите, часть теплоносителя после прохождения через первый радиатор остывает и смешивается с идущей по коллектору горячей водой, снижая ее температуру. Вследствие чего во вторую батарею поступит меньше тепла, и чтобы получить расчетную теплоотдачу, ее размер надо увеличить. С тем чтобы распределять тепло по радиаторам как можно равномернее, подающая магистраль должна иметь диаметр как минимум в 2 раза больше, чем у подводок. Например, батарея подключается трубами DN10, а магистраль – DN20 (обозначение DN – это диаметр внутреннего прохода трубы).
Плюсы и минусы системы
К достоинствам «ленинградки» можно отнести:
- Простоту. Несмотря на некоторые усложнения по сравнению с традиционной однотрубной системой, «ленинградка» очень проста. Ее монтаж под силу даже тому, кто не обладает специфическими знаниями и навыками в соответствующей области.
- Экономность. На «ленинградку» тратится на 20 % – 30 % материала меньше. Но тут сразу нужно оговориться – преимущество актуально только в сравнении с двухтрубной системой. Если брать однотрубную, то она окажется даже несколько экономичнее (из-за того, что батареи подключаются последовательно и к ним не делают отводы).
- Возможность тонкой настройки. Если установить на каждый байпас по игольчатому регулятору, появляется возможность регулировать температуру отдельно взятой батареи.
- Простота обслуживания. Если речь идет о традиционной однотрубной системе, для замены батареи ее придется полностью освобождать от воды. В случае с «ленинградкой» это не нужно – достаточно перекрыть байпас. Вода продолжит циркулировать по нижнему контуру. Правда, чтобы появилась такая возможность, нужно оборудовать байпасы кранами.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Еще один плюс – универсальность. «Ленинградку» можно реализовать где угодно: в дачном домике, одно- или двухэтажном коттедже. И даже в городской квартире.
Впрочем, у системы есть и недостатки. Вот основные:
- Неравномерность нагрева радиаторов. Проблему не решает даже игольчатый кран в байпасе. Правда, возникает она не при всех видах подключения. Но об этом – чуть позже.
- Невозможность подключения дополнительного нагревательного оборудования. Например, теплого пола. Но это не недостаток исключительно «ленинградки» – минус характерен для любого однотрубного отопления.
- Необходимость применения труб большого диаметра. Минимальный должен составлять не меньше 2,5 см. Если взять меньше, будет сложно подобрать подходящие байпасы для радиаторов. Из-за этого нередко происходит падение давление в системе. В результате вода не может нормально циркулировать. Проблему решают установкой патрубков меньшего диаметра, которые создают нужный напор.
