Схема однотрубной системы отопления: виды разводки, монтаж, как провести однотрубное отопление, установка

Рекомендации по выбору радиаторов для системы

  • Чугунные радиаторы. Самые старый вариант и наиболее надежный, так как они прочны и долговечны (срок службы более 50 лет). Хорошим плюсом является то, что чугун медленно нагревается и медленно остывает. При правильной покраске и температуре теплоносителя выше 95 °C отлично работают в качестве излучателя тепловых волн, при этом не выделяя никаких вредных веществ. Минусом будет большая масса. Стоимость средняя, простого вида дешевле, а изысканного вида более дорогие.
  • Биметаллические радиаторы. Являются самым последним достижением промышленности. Состоят из разных металлов, в основном используется сталь внутри и алюминий снаружи секций. Заявленные сроки эксплуатации более 40 лет, неприхотливы к теплоносителю и условиям эксплуатации, но существенным минусом является самая высокая стоимость по сравнению с остальными видами. Обладают современным внешним видом.
  • Алюминиевые. Дешевые, легкие, но с малым сроком службы, так как быстро окисляются от химически активного теплоносителя.
  • Стальные панельные. Вполне приемлемый вариант для частного дома, обладают хорошей теплоотдачей, и приятным внешним видом. Минусом является также небольшой срок службы, подверженность ржавчине.
  • Стальные трубчатые, то же самое, что и панельные, только отличаются большей надежностью, немного меньшей теплоотдачей и большим выбором конструкции и цветовой гаммы, что активно используется при дизайне интерьера.

Естественная циркуляция

Чтобы гарантировать движение воды в самотечной системе, потребуется обустройство разгонного участка. Речь идет об отходящем от котла вертикальном патрубке, внутри которого нагретый теплоноситель двигается вверх. По достижении крайней верхней точки труба плавно поворачивается обратно: это придает воде необходимое ускорение для движения по магистрали. Отопительные системы, имеющие верхнюю разводку, не нуждаются в обустройстве отдельного патрубка: его функция выполняется подающей трубой, поднятой на достаточную высоту.

В одноэтажных зданиях с нижней горизонтальной разводкой для эффективного отопления потребуется наличие разгонного коллектора. Он должен возвышаться над уровнем первой батареи не меньше, чем на 1,5 м. Благодаря разгонному участку становится возможной циркуляция теплоносителя в самотечной системе отопления. Трубы на этом участке обладают большим сечением по сравнению с остальной частью контура. К примеру, если диаметр труб системы 25-32 мм, то разгонный участок должен иметь диаметр 40 мм. Главными преимуществами самотечной системы выступает ее абсолютная энергонезависимость (если используется твердотопливный котел), простота устройства и отсутствие сложных узлов.

Имеются также недостатки:

  1. Для минимизации гидравлического сопротивления необходимо применять трубы большого диаметра.
  2. Установка любого прибора и устройства приводит к затруднению движения теплоносителя, поэтому существуют определенные ограничения по количеству запорной арматуры (чем ее меньше – тем лучше). Как результат, ремонт и обслуживание усложняется, так как при этом требуется полное отключение системы и слив теплоносителя из контура.
  3. Чтобы самотечная система была максимально надежной, потребуется тщательный расчет и балансировка. Это предусматривает подбор оптимальных диаметров труб и числа радиаторных секций. Наиболее удаленные от котла батареи приходится делать на порядок шире: теплоноситель поступает на них достаточно охлажденным.

Дата: 25 сентября 2021

Надежная однотрубная система отопления: схема и виды подключения

Отопление, система которого однотрубная, имеет два вида разводки: вертикальную и горизонтальную. Вертикальная разводка обычно устанавливается в двух этажных домах, где радиаторы получаются расположенными друг над другом. Основной ее плюс в том, что она способна перемещать теплоноситель естественным путем. А вот горизонтальная разводка встречается в одноэтажных домах. Схема такой разводки с нижним подключением в основном устраивает хозяев домов, площадь которых небольшая.

А вот сами батареи можно присоединить к магистрали тремя основными способами. Каждый, из них, имеет свои достоинства и недостатки. Между собой они совершенно различны.

Три варианта подключения батарей:

  • Боковое подключение;
  • Нижнее подключение;
  • Диагональное подключение.

Нижнее подключение, по некоторым отзывам, способно уменьшать теплоотдачу радиаторов, но при этом их практически не видно и оно не портит весь интерьер комнаты. Самым оптимальным решением будет, если подключить батареи по диагональной схеме. Такая проточная система будет прогреваться радиатор целиком и полностью, при этом радиальная теплоотдача возрастет. Поэтому правильней всего делать подключение батарей с разных сторон.

Технические характеристики однотрубного отопления

Однотрубная  схема отопления домов является магистралью, к которой подключены радиаторы в последовательном порядке. Теплоноситель проходит по всем нагревательным компонентам. Теплообменный цикл заканчивается тогда, когда теплоноситель доходит до последнего радиатора.

Принципиальная схема однотрубного отопления

Этот нюанс является самым большим недостатком подобной отопительной системы, однако ему есть альтернативное решение. Чтобы этот нюанс не имел негативных последствий, нужно в помещении устанавливать как можно больше батарей или устанавливать на них специальные краны. Такой метод позволит сбалансировать всю систему, то есть, будет осуществлена правильная регулировка однотрубной системы отопления.

Котел — какой выбрать

Так как закрытая система отопления частного дома может работать в автономном режиме, имеет смысл установить отопительный котел с автоматикой. В таком случае, настроив параметры, вам нет необходимости к этому возвращаться. Все режимы поддерживаются без вмешательства человека.

Самые удобные в этом плане газовые котлы. У них есть возможность подключения комнатного термостата. Выставленная на нем температура поддерживается с точностью до одного градуса. Упала она на градус, котел включился, нагревая дом. Как только сработал термостат (температура достигнута), работа останавливается. Комфортно удобно, экономно.

В некоторых моделях есть возможность подключения погодозависимой автоматики — это наружные датчики. По их показаниям котел корректирует мощность работы горелок. Газовые котлы в закрытых системах отопление — хорошее оборудование, которое может обеспечить комфорт. Жаль только, что газ есть не везде.

Двухтрубная закрытая система отопления в доме на два этажа (схема)

Не меньшую степень автоматизации могут дать электрические котлы. Кроме традиционных агрегатов на ТЭНах не так давно появились индукционные и электродные. Они отличаются компактными размерами и малой инерционностью. Многие считают, что они более экономичны, чем котлы на ТЭНах. Но и этот видотопительных агрегатов далеко не везде можно использовать, так как перебои с электроэнергией в зимнее время — частое явление во многих регионах нашей страны. А обеспечить электроэнергией котел мощность. в 8-12 кВт от генератора — дело очень непростое.

Более универсальны и независимы в этом плане котлы на твердом или жидком топливе. Важный момент: для установки котла на жидком топливе обязательно отдельное помещение — это требование пожарной службы. Котлы на твердом топливе могут стоять в доме, но это неудобно, так как во время топки с топлива падает много мусора.

Современные котлы на твердом топливе хоть и остаются оборудованием периодического действия (то разогреваются при топке, от остывают, когда закладка прогорела), но и они имеют автоматику, которая позволяет поддерживать в системе заданную температуру, регулируя интенсивность горения. Хотя степень автоматизации и не столь высокая, как у газовых или электрических котлов, но она есть.

Пример закрытой системы отопления с индукционным котлом

Не очень распространены в нашей стане котлы на пеллетах. Фактически это тоже твердое топливо, но котлы этого типа работают в непрерывном режиме. В топку автоматически подаются пеллеты (пока не закончен запас в буркере). При хорошем качестве топлива, чистка золы требуется один раз в несколько недель, а все параметры работы контролирует автоматика. Сдерживает распространение этого оборудования только его высокая цена: производители в основном европейские, и цены у них соответственные.

Немного о расчете мощности котла для систем отопления закрытого типа. Она определяется по общему принципу: на 10 кв. метров площади с нормальным утеплением берут 1 кВт мощности котла. Только брать «впритык» не советуют. Во-первых, бывают аномально холодные периоды, в которые вам может не хватить расчетной мощности. Во-вторых, работа на пределе мощности ведет к быстрому износу оборудования. Потому желательно мощность котла для системы брать с запасом 30-50%!

Для чего нужна принудительная циркуляция?

Естественная циркуляция теплоносителя происходит по физическим законам: нагретая вода или антифриз поднимаются в верхнюю точку системы и, постепенно остывая, опускается вниз, возвращаясь в котел. Для успешной циркуляции необходимо строго выдерживать угол наклона прямой и обратной трубы. При небольшой протяженности системы в одноэтажном доме сделать это несложно, и перепад высоты будет невелик.

Для домов большой площади, а также многоэтажных домов. такая система чаще всего непригодна — в ней возможно образование воздушных пробок, нарушение циркуляции и, как следствие, перегрев теплоносителя в котле. Эта ситуация опасна и может стать причиной повреждения элементов системы.

Поэтому в обратную трубу, непосредственно перед вводом в теплообменник котла, устанавливают циркуляционный насос, который создает в системе нужное давление и скорость циркуляции воды. При этом нагретый теплоноситель своевременно отводится в отопительные приборы, котел работает в штатном режиме, а в микроклимат в доме остается стабильным.

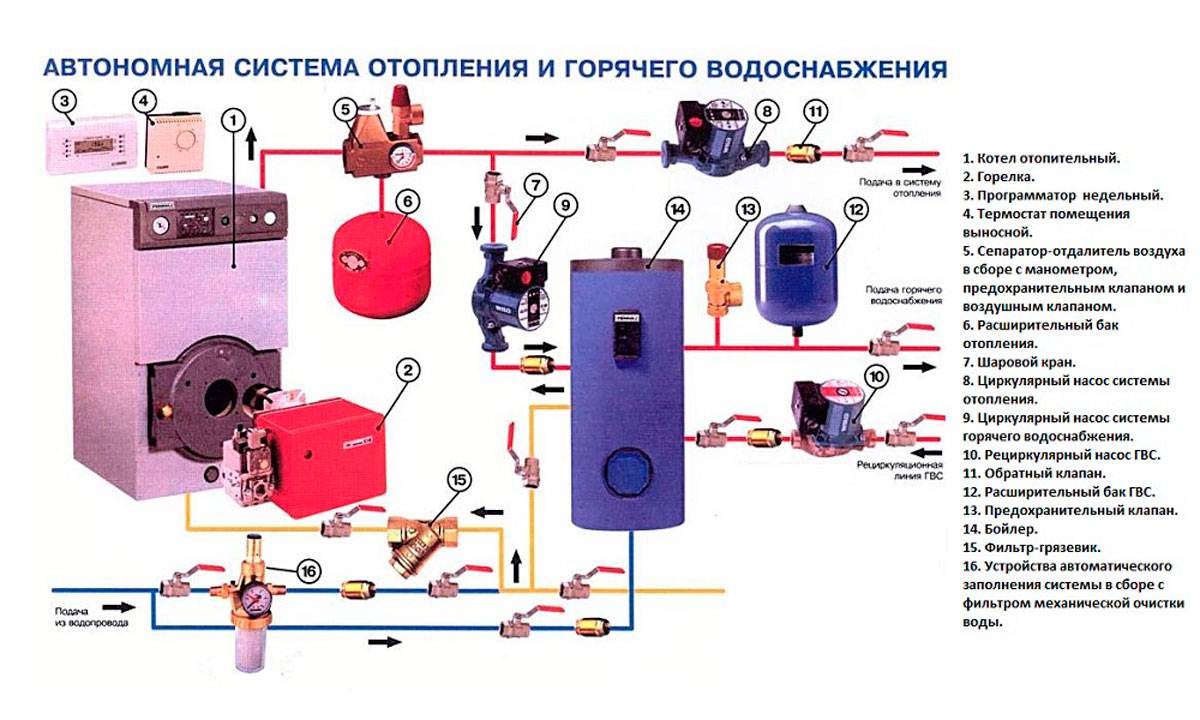

Схема: элементы системы отопления

  • система устойчиво работает в зданиях любой длины и этажности;
  • можно использовать трубы меньшего диаметра, чем при естественной циркуляции, что экономит затраты на их приобретение;
  • допускается располагать трубы без уклона и прокладывать их скрыто в полу;
  • к принудительной системе отопления можно подключить теплые водяные полы;
  • стабильный температурный режим продлевает срок службы фитингов, труб и радиаторов;
  • существует возможность регулировать нагрев для каждого помещения.

Недостатки системы с принудительной циркуляцией:

  • требуется расчёт и установка насоса, подключение его к электросети, что делает систему энергозависимой;
  • насос при работе издает шум.

Недостатки успешно решаются правильным размещением оборудования: насос ставят в отдельном помещении котельной рядом с отопительным котлом и устанавливают резервный источник электропитания — аккумуляторную батарею или генератор.

Положительные и отрицательные стороны однотрубной системы

  1. Возможность прокладки труб под полом и дверными коробками, не испортив интерьера помещения.
  2. Благодаря однотрубной схеме с нижней разводкой появляется возможность за счёт одного замкнутого кольца проложить трубы отопления по всему дому вдоль стен комнат. Проще говоря, центральная магистраль, выходящая одной трубой из котла, последовательно огибает все помещения в доме по полу или под ним и возвращается назад в обратный вход основного отопительного прибора.
  3. Все сопутствующие элементы отопления, такие как батареи, сушилки для полотенец, трубы тёплого пола и водяной насос, устанавливаются непосредственно на центральную трубу.
  4. Благодаря тому, что центральную магистраль можно проложить под полом, не нарушается эстетичность помещений в доме.
  5. В схеме однотрубной разводки отопления предусмотрена регулировка нагрева отопительных радиаторов.
  6. В однотрубную систему отопления можно последовательно подключить несколько котлов, например, электрический агрегат с газовым или твердотопливным аналогом. Благодаря этому достигается экономичность и высокая надёжность отопительной системы.
  7. Возможность направлять теплоноситель в разных направлениях в зависимости от того, как спланирован дом. Благодаря этому, можно первым делом направлять горячую воду в самые холодные комнаты с северной стороны или в помещение, где живут дети.
  8. Однотрубная система отопления с естественной циркуляцией в двухэтажном здании имеет максимальную эффективность. При этом правильно распределить нужный уровень теплоотдачи всех радиаторов можно за счёт кранов Маевского.

Так же, как и у любого другого отопления, у однотрубной схемы отопительной системы с нижней разводкой есть свои недостатки:

  • для обеспечения комфортных температурных показателей в доме зачастую используют радиаторы с большим количеством секций;
  • если для прокладки однотрубной системы отопления используются трубы из металла, то в будущем демонтаж батарей будет сильно затруднён;
  • чтобы схема однотрубного отопления работала с максимальной эффективностью, желательно устанавливать дополнительный насос для поддержания высокого давления теплоносителя.

Благодаря простоте и минимальному количеству труб однотрубной системы отопления с нижней разводкой, она считается самой дешёвой. Но, прежде чем использовать такую разводку в доме, нужно понимать, что прогрев радиаторов происходит постепенно а, следовательно, температура в помещении будет увеличиваться медленно. При этом первыми начинают греться батареи, которые располагаются ближе к котлу, после чего последовательно все остальные радиаторы.

Виды одноконтурного отопления

Существует несколько классификаций одноконтурных систем отопления в зависимости от различных параметров. Первоначально следует обозначить основные типы систем:

  • открытая;
  • закрытая.

Поскольку вода имеет достаточно высокий коэффициент расширения при нагревании (0,3% вследствие увеличения температуры каждые 10 градусов), необходимо компенсировать увеличивающийся объем теплоносителя, чтобы не повредились трубы, избежать аварии. Компенсацию осуществляют, как правило, за счет расширительного бака внутрь которого вставлена мембрана из полимеров. Эта мембрана эластична, под действием увеличивающейся в объеме воды заполняет бак полностью.

Использование таких мембранных баков характерно для закрытых, полностью автоматизированных систем. Котлы для таких систем работают на газе, пеллетах, мазуте. Они отличаются безопасностью, поскольку при увеличении давления, система автоматически выключается.

Ранее использовались преимущественно одноконтурные системы открытого типа, которые еще именуются системами отопления с естественной циркуляцией. В таких устройствах устанавливается патрубок, через который выводилось избыточное давление, пары в атмосферу, если интенсивная работа котла становится причиной существенного расширения теплоносителя.

Установки для отопления частного коттеджа также делятся на системы с:

  • естественной циркуляцией;
  • принудительной циркуляцией.

Принудительная циркуляция осуществляется за счет включения в систему специальных насосов, других инженерных устройств перекачки воды. Такой вариант считается более современным, не требует использования труб, арматуры большего диаметра, соответственно дополнительных трудозатрат, в большей степени подходит для многоэтажных коттеджей, где необходимо подавать теплоноситель на верхние этажи. Использование насосов затруднено, если есть проблемы с постоянным, мощным энергоснабжением.

Система Паук

Так называемая система «Паук» относится к одноконутрным установкам естественной циркуляции. На сегодняшний день этот принцип построения соединения котла и магистралей, идущих к радиатору, считается устаревшей, используется в основном в отдаленных от областных центров населенных пунктах, где могут возникнуть проблемы с энергоснабжением. По внешнему виду система действительно напоминает паука (котел устанавливается на чердаке, от него отходят магистрали), поэтому она получила такое название в простонародье. Установку реализуют своими руками.

Система «Ленинградка»

К наиболее надежным системам, которая также является вариантом естественной циркуляции, относится «Ленинградка». «Ленинградка» — оптимальное соотношение цены и качества, учитывая простоту реализации проекта, эффективность. Классическая «Ленинградка» представляет собой комплекс из последовательно соединенных радиаторов по периметру помещений с единым трубопроводом, источником нагрева является котел. Такой вариант нередко устанавливают в небольших двухэтажных коттеджах с использованием циркуляционного насоса.

Что лучше?

Что выбрать: одно- или двухтрубную конструкцию, решать мастеру индивидуально. Каждая из них имеет свои положительные отрицательные свойства, связанные с особенностями проектирования, строительства, проведением регламентных работ и внесением усовершенствований.

Для небольшого дома высотой до трех этажей вариант с одним стояком может быть идеальным решением, когда при минимальных вложениях достигается качественный результат. Но, следует помнить, что в таких случаях значительно затрудняется процесс монтажа дополнительного оборудования и замены отслуживших свое радиаторов.

Нюансы проведения работ

Если в системе отсутствует насос, верхний контур должен располагаться с небольшим наклоном

В ходе работы нужно помнить о следующих особенностях:

  • Если используются металлические трубы, при сварке необходим избегать внутренних наплывов. Они уменьшают внутренний просвет и препятствуют нормальному движению теплоносителя. При наличии наплывов система не будет нормально работать.
  • После заполнения системы не стоит сразу проводить тестовый запуск. Перед ним нужно подождать 3 – 4 часа и проверить все участки трубы, места ее соединения с радиаторами, котлом, баком. Это позволит своевременно выявить и устранить утечку.
  • Перед пробным запуском нужно обязательно устранить из системы воздух с помощью кранов Маевского, расположенных в радиаторах. В противном случае она прогреется только частично (на участке до воздушного пузыря).

Однотрубные системы отопления с принудительной и естественной циркуляцией: основные отличия

Способ циркуляции горячей воды в системе определяет её тип: принудительный или естественный. Система отопления с принудительной циркуляцией работает за счет насоса, который устанавливается в обратной части магистрали перед входом в котел. Циркуляционный насос создает оптимальный уровень давления, благодаря которому температура горячей воды сохраняется на всех участках системы.

Отопление с естественной циркуляцией использует физические свойства воды. Горячая жидкость, имеющая меньшую массу и плотность, поднимается по трубам, попадая в радиаторы. В это время более тяжелая холодная вода попадает в котел, где снова нагревается. Преимуществом отопления с естественной циркуляцией является бесперебойная работа системы, не зависящая от подачи электричества.

Основным недостатком, в связи с которым тип отопления с естественной циркуляцией не получил широкого распространения, является ограниченность длины системы. Протяженность контура, при которой система будет работать оптимально, не должна превышать 30 метров. Установка системы с естественной циркуляцией возможна только при использовании маломощного котла, тяги которого будет хватать для отопления небольших помещений.

В системе с принудительной циркуляцией за движение теплоносителя по трубам отвечает насос, который устанавливается поблизости от котла

Применение естественной циркуляции в больших одноэтажных домах становится невозможным также по причине требования к уклону магистральной трубы. Минимальным уклоном является 3-5 градусов. Это значит, что на каждый метр трубы необходимо осуществить перепад высоты в 5-7 см.

Помимо этого, принудительная циркуляция позволяет решить следующие вопросы:

  • обеспечение полного контроля над рабочими процессами в системе отопления;
  • применить более простую нижнюю разводку системы (при естественной циркуляции возможна только верхняя разводка);
  • увеличить протяженность отопительного контура.

Однотрубная система отопления с естественной циркуляцией может быть переоборудована в сеть с принудительной подачей воды.

Особенности однотрубной системы Ленинградка

Такое одноконтурное отопление было рассчитано на применение в разноэтажных домах массовой застройки. Конструкция Ленинградки проста, материалов применяется немного, а основное отличие в том, что вход и выход каждого радиатора соединены перемычкой – байпасом или от общей трубы магистрали есть дополнительные отводы для входящей и выводной трубы батареи.

Плюсы применения байпаса в обеспечении равномерности прогрева радиаторов вне зависимости их удаленности от источника прогрева. Также удобство в бесперебойности работы системы при прерывании транспортировки теплоносителя из-за образования воздушной пробки.

Основная проблема в сложности расчетов диаметра перемычки для каждой батареи. Плюс стандартная схема Ленинградки не позволяет демонтировать радиатор без размыкания общего круга отопления. Специалисты усовершенствовали конструкцию и теперь это однотрубная система отопления с нижней разводкой, схема которой предусматривает установку кранов с обеих сторон от радиатора. Наличие запорной арматуры позволяет быстро отключить радиатор от системы, заменить его и поставить на место – общий контур отопления при этом работает в положенном режиме.

Если применять модернизированную схему Ленинградки, возможна верхняя и нижняя разводка отопления, применение вертикальных стояков, можно делать не закольцованную схему, а ответвления контурами отопления, чтобы пустить ветку в боковые пристройки или пустить тепло в дополнительные комнаты. Потребуется обустроить врезку в обратную трубу и отводок из магистрального трубопровода в дополнительный контур. Чтобы обеспечить лучшую циркуляцию, пригодится насос.

О достоинствах и недостатках однотрубной отопительной системы

Главная причина популярности однотрубного отопления кроется в том, что для её монтажа нет необходимости привлекать профессионалов. Установить такой контур в состоянии сами владельцы жилья, тем более, что современные приборы и трубы можно соединить и без сварочных работ, используя герметичные фитинги.

Сама по себе однотрубная система гидравлически устойчива, имеет легко заменяемые детали и требует минимального количества коммуникаций, что не портит интерьерФОТО: narodna-pravda.ua

Такой механизм позволяет быстро и эффективно прогревать помещения, а также использовать минимальное количество теплоносителя.

С помощью запорных элементов однотрубную систему можно отрегулировать под собственный режим для каждой из комнат дома.

Этот тип отопления без проблем подключается к приборам контроля умного дома.

Главным недостатком однотрубного механизма является неравномерный прогрев радиаторовФОТО: pbs.twimg.com

Чем дальше радиатор от котла – тем меньше тепла он получает. Так что такие системы лучше работают в домах с небольшой жилой площадью. Чтобы компенсировать этот недостаток, в удалённых комнатах устанавливают большее количество радиаторов и стараются расположить контур так, чтобы первым на очереди движения теплоносителя были помещения, в которых особенно важен температурный режим, например, детская комната и спальня.

Плюсы и минусы однотрубных разводок

Постараемся дать объективную оценку и выделим реальные достоинства однотрубных водяных систем:

  1. Закрытую схему с мембранным расширительным бачком проще монтировать. Одна труба прокладывается быстрее, чем две.
  2. Одинарную магистраль либо стояк проще упрятать в стены, нежели двухтрубные ветви (пример ниже на фото). Ложка дегтя: кольцевой коллектор пересекает дверные проемы, затрудняющие прокладку.
  3. Отопительная сеть со стояками незаменима, когда необходимо организовать самотек в здании на 2—3 этажа. Нет смысла проходить сквозь перекрытие двумя трубопроводами, одной вертикальной лини вполне достаточно.
  4. Монтаж обходится дешево в одном случае: когда самотечная схема системы отопления применяется в одноэтажном частном доме. Экономия достигается за счет прокладки одной магистрали вместо двух (вспомните, для самотека априори нужны трубы больших диаметров Ø48—57 мм).
  5. Система закрытого типа поддается автоматическому регулированию посредством радиаторных термостатических вентилей. Оговорка: надо учитывать специфику работы отопительных приборов и правильно подобрать арматуру. Ниже мы вернемся к данному вопросу.

Трубы малых диаметров замуровываются в стенах, больших — закрываются декоративными экранами

Главная проблема «ленинградки» – остывание теплоносителя по мере продвижения к дальним батареям. Невозможно наращивать секции радиаторов и сечение магистрали до бесконечности, оптимальное количество приборов – 4—5 шт. на одном контуре.

Перечислим другие недостатки:

  1. Гидравлическая неустойчивость — влияние одной батареи на работу остальных. Если перекрыть первый радиаторный вентиль, последующие приборы получат более горячую воду и станут перегревать комнаты.
  2. Чтобы теплоноситель хорошо затекал в радиаторы при закрытой ленинградской схеме, нужно применять полнопроходную арматуру на ответвлениях. Увеличение гидравлического сопротивления подводки заставляет течь воду дальше по прямой, расход теплоносителя через батарею уменьшается.

    Слева изображен стандартный угловой вентиль с небольшим отверстием, справа — радиаторный термостатический клапан с увеличенным проходным сечением

  3. «Ленинградка» и вертикальная разводка дороже двухтрубной плечевой схемы. Если прибавить затраты на дополнительные радиаторные секции, то стоимость монтажа из сшитого полиэтилена сравнится с лучевой системой, где фитинги не применяются, зато есть распределительная гребенка.
  4. Схема сложна в расчете и настройке (балансировке). Мощность и площадь поверхности теплоотдачи батарей надо определить максимально точно.

Дополнительный минус самотечных разводок – большие диаметры труб, проложенных с уклоном 3—5 мм на погонный метр. Выходящие из потолков стояки торчат на виду и портят интерьер помещений. Замуровать трубопроводы в стены не всегда возможно, приходится изощряться и делать декоративные короба.

Что представляет собой однотрубная система отопления и чем отличается от двухтрубной

Однотрубная система отопления частного дома, как и двухтрубная, включает в себя:

  • котел, генерирующий тепловую энергию, который может использовать различное топливо и может быть самых разных конструкций;
  • радиаторы, которые непосредственно осуществляют нагревание помещений дома;
  • трубопровод, по которому циркулирует жидкость-теплоноситель, обеспечивающий передачу тепловой энергии от котла к радиаторам;
  • дополнительное оборудование, которое обеспечивает циркуляцию и эффективную работу (расширительный бак, запорная и регулирующая арматура, соединительные элементы, циркуляционный насос (один или несколько), блок безопасности и др.).
  • Экономия труб и соединительных элементов;
  • Меньшие затраты времени и труда на монтажные работы;
  • При открытой разводке труб, магистральный трубопровод меньше заметен в интерьере комнат.

Но если вы решили использовать однотрубную систему, при самостоятельном монтаже водяного отопления у себя в доме, то необходимо учитывать также и ее недостатки:

  • Менее равномерный нагрев радиаторов – по мере удаления от котла в радиаторы будет поступать более холодный теплоноситель;
  • Могут возникать сложности с регулированием температуры отдельных радиаторов;
  • Сложнее обеспечить хорошую естественную циркуляцию теплоносителя, особенно при большой длине контура.

Для того, чтобы недостатки однотрубной системы не оказывали влияния на эффективность ее работы или хотя бы минимизировать их, необходимо подобрать наиболее подходящий ее вид.

Какой тип циркуляции выбрать

И снова выбор стоит между двумя вариантами: принудительной и естественной циркуляцией.

Естественная циркуляция будет работать при любых обстоятельствах, в том числе при отключении электричества. Это примитивная схема, в которой движение теплоносителя обеспечивает разгонный участок магистрали, расположенный под наклоном в верхней части.

Горячая вода поднимается от котла вверх и под влиянием гравитации устремляется к радиаторами, расположенным внизу магистралиФОТО: greypey.ru

Если в доме верхняя разводка к радиаторам, то достаточно просто плавного поворота трубопровода, а при горизонтальной разводке дополнительно устанавливается разгонный коллектор, имеющий высоту не меньше полутора метров от первой батареи.

Важно отметить, что для такого типа циркуляции важно правильно подобрать сечение трубопровода для магистрали и количество радиаторов. Также придётся отказаться от части запорных механизмов, что может усложнить ремонтные работы

Принудительная система даёт возможность использовать тонкие  аккуратные трубы и произвольное количество радиаторов со сложной схемой разводкиФОТО: greypey.ru

Её главный недостаток – энергозависимость. Насос можно поставить в любом месте трубопровода, поэтому, если не хотите слушать постоянный шум – выбирайте подвал или пристройку. При таком решении, каждый радиатор можно оснастить системой регулирования, контролируя температуру в каждом помещении по отдельности даже в двухэтажном доме.

Принцип работы водяного отопления

В малоэтажном строительстве наибольшее распространение получила простая, надежная и экономичная конструкция с одной магистралью. Однотрубная система остается самым популярным способом организации индивидуального теплоснабжения. Она функционирует за счет непрерывной циркуляции жидкого теплоносителя.

Перемещаясь по трубам от источника тепловой энергии (котла) к отопительным элементам и обратно, он отдает свою тепловую энергию и обогревает здание.

Теплоносителем может быть воздух, пар, вода или антифриз, который используют в домах периодического проживания. Наиболее распространены водяные схемы отопления.

Традиционное отопление основано на явлениях и законах физики – тепловом расширении воды, конвекции и гравитации. Нагреваясь от котла, теплоноситель расширяется и создает в трубопроводе давление.

Кроме того, он становится менее плотным и, соответственно, легким. Подталкиваемый снизу более тяжелой и плотной холодной водой он устремляется вверх, поэтому выходящий из котла трубопровод всегда направляют максимально вверх.

Под действием созданного давления, сил конвекции и тяжести вода идет к радиаторам, нагревает их, сама при этом охлаждается.

Таким образом теплоноситель отдает тепловую энергию, обогревая помещение. К котлу вода возвращается уже холодной, и цикл начинается заново.

Современное оборудование, обеспечивающее теплоснабжение дома может быть очень компактным. Для его установки даже не потребуется выделять специальное помещение

Систему отопления с естественной циркуляцией называют еще самотечной и гравитационной. Для обеспечения движения жидкости необходимо соблюдать угол уклона горизонтальных веток трубопровода, который должен быть равен 2 – 3 мм на погонный метр.

Объем теплоносителя при нагревании увеличивается, создавая в магистрали гидравлическое давление. Однако, поскольку вода не сжимается, даже небольшое его превышение приведет к разрушению отопительных конструкций.

Поэтому в любой системе обогрева устанавливают компенсирующее устройство – расширительный бак.

В гравитационной отопительной системе котел монтируют в самой низкой точке магистрали, а расширительный бак – в самой верхней. Все трубопроводы делают под уклон, чтобы жидкий теплоноситель мог самотеком двигаться от одного элемента системы к другому
