Как сделать печь буржуйку с водяным контуром своими руками: фото, чертежи и прочее

Простая буржуйка из бидона

Самая простая буржуйка своими руками изготавливается из обычного бидона. О долговечности такой конструкции говорить не приходится, но она быстро строится, легко монтируется и дает достаточно тепла.

Вся работа заключается в монтаже ножек, обустройстве отводящей трубы и некоторых косметических операциях. Для работы необходимы:

  • Бидон
  • Труба для дымоотвода
  • Проволока для колосника
  • Сварочный аппарат
  • Рабочие инструменты

Приступаем к работе

  1. Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
  2. В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
  3. Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
  4. Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
  5. Приваривается дымоотвод

На внешней стороне бака можно закрепить отражатель, благодаря которому будет улетучиваться меньше выделяемого тепла. Приварив с боков ручки, конструкцию можно будет переносить в любое иное место.

Плюсы и минусы самодельных буржуек

Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:

  • Полная автономность и энергетическая независимость
  • Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
  • Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
  • Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
  • Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы

Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:

  • Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
  • Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
  • Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
  • Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе

Видео — еще один вариант изготовления печи

В заключении

Самодельная буржуйка – это надежный и эффективный помощник в холодном рабочем помещении или собственном гараже. Ее изготовление не составляет труда, а для начала работ нет необходимости в больших материальных вложениях.

Экономичные и энергоэффективные печи для гаража на отработке

Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:

  • предельная масса – 30 кг;
  • вместительность – до 12 л;
  • стандартный размер – 70x50x30 см;
  • средний расход топлива – 1 л/час;
  • диаметр трубы вытяжки – 100 мм.

Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании

Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.

Непосредственно для изготовления печи потребуются такие материалы:

  • труба из стали;
  • две металлические емкости;
  • стальной уголок.

Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.

Последовательность изготовления печки в гараж, функционирующей на отработке

Печь для гаража на отработке выгодна при наличии больших его запасов

Процесс создания данного вида печки в гараж своими руками включает такие этапы:

  1. Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
  2. Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
  3. Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
  4. Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
  5. Приваривание патрубка на верхней емкости.
  6. Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.

Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

  • очень длинный дымоход, который должен быть не менее 4 метров в высоту;
  • требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
  • емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.

Расчеты мощности

Самостоятельно рассчитать мощность рекуператора при отсутствии исходных данных (мощности печи, температуры и количества исходящих газов в единицу времени, площади соприкосновения теплообменника и металла дымохода, скорости прохождения воздуха или воды через устройство) практически невозможно. Можно измерить мощность уже смонтированного теплообменника.

Ориентировочно стоит рассчитывать на то, что теплообменник на дымопроводе твердотопливной печи или камина прогреет пару небольших радиаторов, повысит температуру в гараже или сделает теплее комнату в мансарде, предбанник в бане.

Создание буржуйки с водяным контуром своими руками

При монтаже такого вида отопительной системы можно как встроить водяной котел в буржуйку, так и создать саму печь с нуля. Поэтому условно процесс можно поделить на два этапа.

Формирование печи-буржуйки

Перед началом работ составляются чертежи, включающие все размеры печи, и подготавливаются основные материалы для работы с металлом: сварочный аппарат, молоток, болгарка, а также плоскогубцы и спецодежда.

Составляя схему буржуйки с водяной рубашкой своими руками, важно учесть толщину элементов будущего агрегата. После того как была произведена раскройка металла, можно приступать к дальнейшим шагам:

После того как была произведена раскройка металла, можно приступать к дальнейшим шагам:

Соединить дно со стенами, исключая переднюю. Все элементы стоит приваривать под прямым углом.

Поддувальный проем должен быть до 3 см меньше в сравнении с самим поддувалом.

  • На передней стенке проделываются проемы для дверок. После этого ее можно установить к основной конструкции;
  • По бокам передней части добавляются навесы, ставятся дверцы;

Все дверцы лучше оснастить засовами

К верхней части печи приваривается дымоходная труба.По завершению работ необходимо проверить все части на наличие дефектов в швах. Если таковых не обнаружено, можно приступать к следующему этапу — добавлению водяного контура.

Добавление водяного контура в буржуйку

Основу подобного вида печи составляет теплообменник, который можно сконструировать из разных материалов, например, полых стальных труб или листов стали. Помимо теплообменника для создания буржуйки с водяным контуром понадобятся:

  • Корпус готовой печи.
  • Радиаторы.
  • Трубы.
  • Металлические листы.

Монтаж системы производится так:

В верхней части основы буржуйки проделываются два отверстия для подачи и обратного возвращения воды.

Упростить ведение работ поможет составление чертежа будущей буржуйки с водяным контуром, создаваемой самостоятельно.

  • Из металла или из других подходящих неиспользуемых материалов формируется водяной бак, для него по сравнению с топкой и зольником должно быть выделено наибольшее пространство. В баке делаются отверстия для патрубков, затем он устанавливается за топкой. Пространство отделяется металлическим листом.
  • Далее производится монтаж трубной разводки. Он может быть одно-, двухтрубным и коллекторным.

Радиаторы рекомендуется ставить под окнами. Это увеличит теплопроводность буржуйки. Конструкция буржуйки с водяным контуром проверяется на отсутствие дыр, где вода может вытекать через контур.

К подающей линии ставится расширительный бак, который исключит подачу холодной воды. Его размер подбирается исходя из объема воды, который будет находиться во всей системе — бак стоит делать на 20% больше.

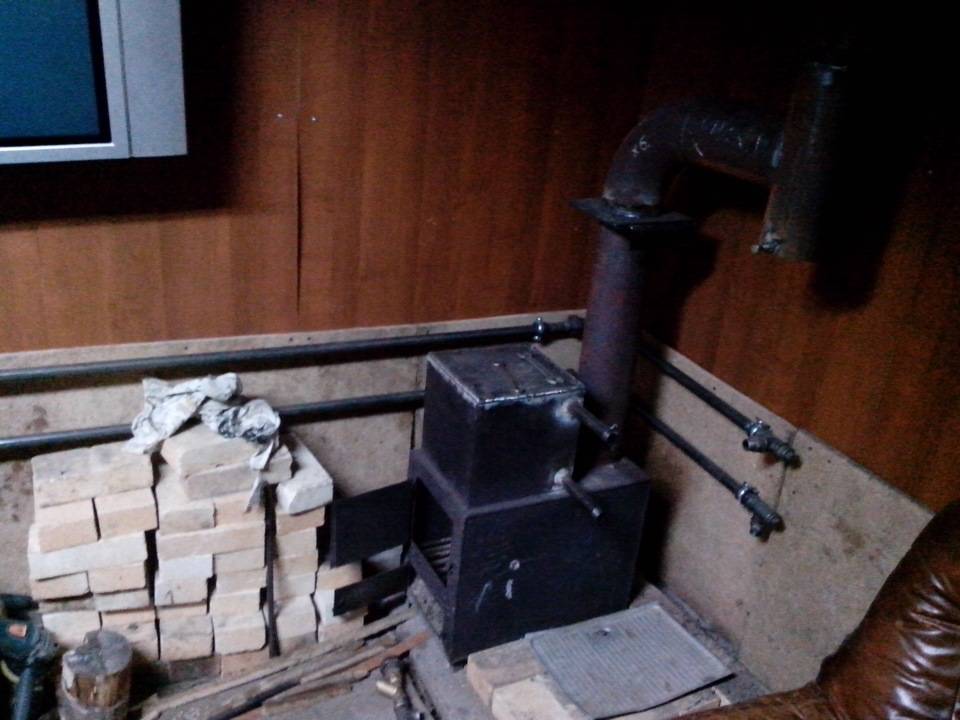

Пример буржуйки с расширительным баком

При правильном возведении вода будет нагреваться в теплообменнике, проходить по трубам к радиаторам, остывать и снова возвращаться в теплообменник.

Советуем подробнее прочитать про виды теплообменников в дополнение к данному материалу.

Готовую конструкцию можно красить или обкладывать кирпичом в зависимости от того, какой внешний вид для владельца будет предпочтительным.

Видео: проект буржуйки с водяным контуром

С помощью сконструированной своими руками буржуйки с водяной рубашкой можно значительно сэкономить на отоплении загородного дома. Такое сооружение может обеспечить необходимым количеством тепла любое помещение.

Это интересно: Как сделать дымоход из стальной трубы своими руками — устройство, монтаж сэндвич-конструкции, инструкция с фото и видео

Типы теплообменников

Наиболее практичными считаются аппараты, теплоносителем в которых служит вода. И это неудивительно, поскольку по законам физики передача тепла посредством жидкости осуществляется намного лучше, чем воздухом. Тем не менее воздушное устройство применяется довольно часто.

Помимо вышеперечисленных агрегатов, существуют и такие, что устанавливаются на дымоходную систему. Монтаж подобных приспособлений происходит снаружи канала.

Любые агрегаты с теплообменниками, предназначенные для отопления помещений, устроены так, что их главная функция максимально направлена на нагревание воды.

Вторая жизнь газового баллона

Хорошая идея для небольшой печки — вторично использовать емкости, способные выдерживать большой жар. О бочках мы уже говорили, а как вам, например, буржуйка из газового баллона или даже двух? Эти емкости хороши тем, что позволяют самому сделать печку для дачного дома или гаража, как вертикального расположения, так и горизонтального.

Для создания такой буржуйки-печи понадобятся следующие инструменты:

  • сварочный аппарат;
  • шлифовальная машинка с кругами;
  • дрель со сверлами;
  • щетка с металлическим ворсом;
  • рулетка и строительный карандаш для разметки;
  • молоток, зубило, плоскогубцы.

Материалы для изготовления своими руками печки нужны такие:

  • 1 или 2 газовых баллонов;
  • Металлический лист для зольника и варочной плиты (толщина должна быть не менее 3 мм);
  • чугунные дверцы (подойдут старые, например, от дровяной печи, или сделанные своими руками из листового металла);
  • труба для дымохода;
  • толстая металлическая арматура для изготовления ножек и колосниковой решетки.

Перед началом работы в баллоне из-под газа следует открыть вентиль и оставить в таком состоянии минимум на 12 часов, чтобы емкость проветрилась. Другой способ очистки баллона – заполнить его доверху водой, а позже полностью опорожнить.

Буржуйка из газового баллона

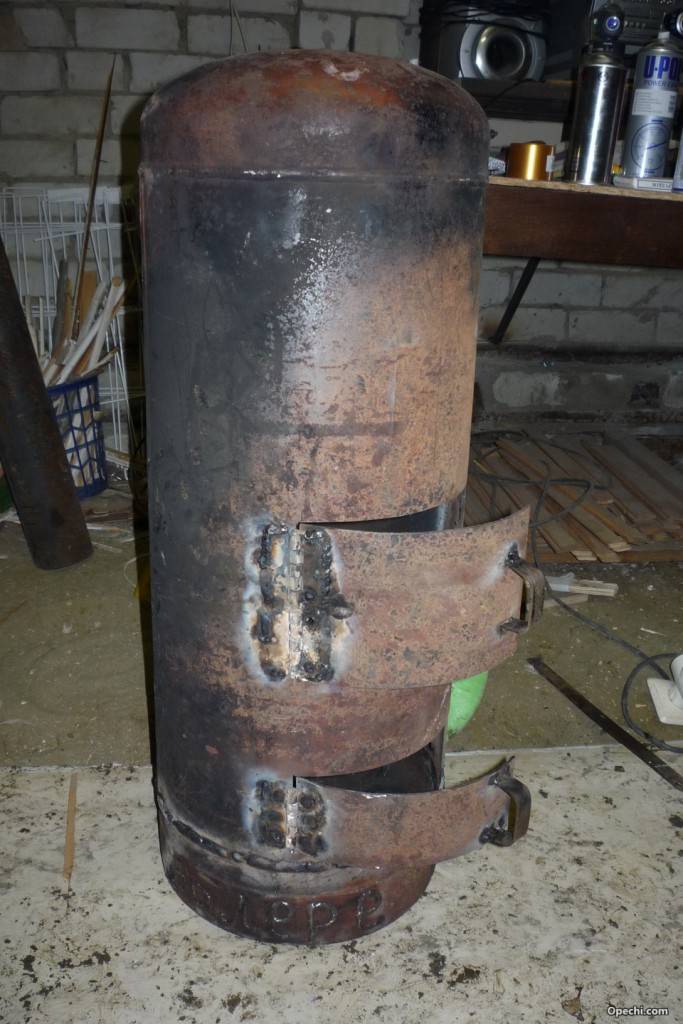

Для вертикальной буржуйки-печи газовый баллон ставят в стандартное для него положение, освобождают горловину и делают разметку под будущие топку и поддувало. Отмеченные куски вырезаются шлифмашинкой. Отдельно изготавливается колосниковая решетка — для этого резанную по нужным размерам арматуру приваривают в отмеченных снизу баллона местах.

К баллону привариваются петли, на которые навешиваются дверцы. Далее оборудуются щеколды, которые призваны обезопасить и поднять эффективность работы буржуйки. Сверху или сбоку баллона приваривается труба для отвода дыма.

Для горизонтальной буржуйки-печи баллон устанавливается на «ножки» боком. В нем вырезаются квадратное отверстие для дверцы и круглое для трубы дымохода. Вместо колосника на дне просверливается ряд дырок, а ниже баллона приваривается прямоугольная емкость для сбора золы. Печка практически готова, остается навесить своими руками дверцу и установить дымоотвод.

При желании комплектацию вертикальных и горизонтальных печек из газовых баллонов можно расширить за счет варочной панели, сделанной из прикрепленного сверху листа металла.

Устройство буржуйки с водяным контуром

Если рассматривать покупку готовой буржуйки, нужно приготовиться к довольно значительным затратам. Но можно хорошо сэкономить, если изготовить её самостоятельно. В таком случае перед началом работ нужно изучить несколько теоретических вопросов.

Что такое буржуйка с водяным контуром

По сути, буржуйка, оснащённая водяным контуром, работает за счёт нагрева жидкости. Точнее, испарения воды омывают котёл со всех сторон. Получается, что стенки отопительной камеры прогреваются и комфортная температура поддерживается гораздо дольше. Система за счёт водяной рубашки и радиаторов способна подтапливать небольшой жилой дом или дачу.

Вода, нагретая горячими дымовыми газами, подаётся к радиаторам, отдаёт им свое тепло и возвращается в бак

Достоинства и недостатки буржуйки с водонагревателем

Если вы решились соорудить печь-буржуйку с водяным контуром, следует знать о её основных достоинствах:

  1. Высокая эффективность. Себестоимость такого агрегата значительно ниже, чем у аналогичных устройств. А при использовании подручного материала себестоимость и вовсе минимизируется. При этом печь быстро нагревается и долго держит тепло.
  2. Доступные виды топлива: уголь, торф, дрова и другие растительные отходы.
  3. Нет привязки к электросети. Работа основана на природной циркуляции теплового носителя.

Привычные для любой дровяной печи недостатки:

  1. Печи из металла даже с водяным контуром уступают современному отоплению по уровню КПД, потому что часть тепла всё равно уходит вместе с дымом в атмосферу.
  2. Дом, который отапливается буржуйкой, может прогреваться неравномерно.

Конструкция печи и теплообменников

Главная составляющая этой печи — теплообменник. Он располагается в топочном отсеке и подключается к отопительной сети. Для создания теплообменника могут применяться полые стальные трубы и листовая сталь толщиной 5 мм.

  1. Контур. Оптимальный вариант — приобретение готового регистра или его заказ в специальной мастерской. Мастер сделает верные замеры и изготовит подходящий контур для вашей печи.
  2. Трубы. Для теплообменника лучше задействовать трубы толщиной минимум 3–5 мм. Такой размер оптимален с точки зрения прочности и долговечности и не допускает перегрева системы.

    Водяной контур делается из толстостенных стальных труб и возводится прямо над топкой

  3. Зазор. Его обязательно нужно оставить между стенкой и рабочим регистром. Это также защитит контур от перегрева и снабдит его должным количеством воздуха. Оптимальная толщина зазора — 1 см. Этот же размер соблюдается при интеграции теплообменника в печь.

Когда теплообменник устанавливается в топку, он сокращает её рабочий объём. Это не так критично, если печь возводится с нуля. А когда дровяная печь переоборудуется под водяную отопительную технику, этот фактор требуется обязательно учесть во всех расчётах, ведь он кардинально воздействует на совокупный объём топлива, вмещающегося во время одной загрузки, и общую производительность системы.

Буржуйка с водяным контуром своими руками

Буржуйка с водяным контуром своими руками делается в несколько шагов.

Формирование печи

Сначала прорабатывается эскиз, в котором указываются все основные размеры будущей конструкции. Для работы понадобится:

  • молоток;
  • болгарка;
  • сварочный аппарат;
  • плоскогубцы;
  • спецодежда.

При составлении проекта очень важно учесть, какой толщины будут детали будущего изделия. Сделав раскрой металла, дно соединяют со стенками, исключая переднюю сторону

Сварка деталей должна выполняться под 90 градусов

Сделав раскрой металла, дно соединяют со стенками, исключая переднюю сторону. Сварка деталей должна выполняться под 90 градусов.

Низ печи должен устанавливаться в 25–30 сантиметров от поверхности пола. После установки ножек, покрытие пола не будет сильно нагреваться.

В свободное пространство, образовавшееся между топкой и поддувалом, устанавливается перегородка с отверстиями, для удаления золы.

Поддувальное отверстие делается на 3 сантиметра меньше самого поддувала.

На передней стенке делаются проемы, куда будут устанавливаться дверцы. Передняя часть оборудуется навесами, на которые устанавливаются дверцы.

Дымоходную трубу приваривают наверх печи.

Когда работа закончена, выполняется проверка сварочных швов. Дефекты не допускаются. Если все в порядке, добавляют водяной контур.

Главной деталью такой печки является теплообменник. Его можно сделать из листовой стали или воспользоваться полыми металлическими трубами. Кроме этого, в состав такой «буржуйки» входит:

  • корпус;
  • радиаторы;
  • трубы;
  • стальные листы.

Монтаж системы

Чтобы создать свободную циркуляцию воды, на верхней поверхности печи делаются два отверстия. Через одно происходит подача воды, через другое она возвращается назад.

Для создания водяного бака можно использовать любой оставшийся материал. Бак обычно занимает больше всего места. Перед тем как установить его за топкой, в нем проделываются отверстия, куда будут подводиться патрубки. Между топкой и баком устанавливают металлический лист.

Затем создается трубная разводка. Она может иметь несколько видов:

  • двухтрубная;
  • коллекторная.

Более предпочтительной считается двухтрубная конструкция. Она дает возможность изменять значение температуры при помощи специальных кранов. Происходит равномерный прогрев помещения.

Коллекторную разводку очень сложно создать своими руками.

После монтажа разводки, к радиаторам, установленным в доме, подсоединяют все патрубки.

Установку батарей желательно делать под подоконником. Это поможет увеличить величину теплопроводности буржуйки.

Созданный водяной контур подвергается тщательной проверке. Нигде не должно быть никаких протечек.

Подающая линия оборудуется расширительным баком. Он предотвратит попадание холодной воды в систему. Габариты бака рассчитываются согласно объему воды, находящейся в системе. Емкость бака должна превышать это значение на 20%. Если все правильно смонтировано, будет происходить равномерный нагрев воды в теплообменнике. Жидкость начнет двигаться и попадать в радиатор. После остывания она вновь вернется в теплообменник.

Созданную печь, можно покрасить, при желании можно обложить кирпичом. Все зависит от фантазии ее владельца.

Разновидности теплообменников

Чтобы сделать котел-печь для отопления своими руками, необходимо определиться с теплообменником. Для монтажа подойдут два типа. Особенности каждого стоит рассмотреть подробнее.

Плоское устройство

Отопительные установки с плоским теплообменником считаются самыми практичными для обустройства загородного дома или дачи. Достаточно изготовить чертежи, и котел в печь своими руками будет построить несложно. К тому же они отличаются простотой обслуживания.

Что касается установки, то они могут располагаться и в вертикальном положении, и в горизонтальном. Кроме этого, такие котлы обладают высоким показателем полезного действия. Плоская конфигурация позволяет обустроить достаточно объемную камеру, а значит, жидкость будет нагреваться гораздо быстрее.

Говоря о недостатках, одним из главных минусов такой конструкции является то, что у них очень маленькая теплоотдача боковых стенок. Это связано монтажом устройства в П-образной форме, а это, в свою очередь, снижает температуру внешней стены и увеличивает время на обогрев воздуха. Но такая проблема встречается только тогда, когда печное устройство устанавливается непосредственно в жилом доме, где процедура топки осуществляется на постоянной основе.

Существуют способы, с помощью которых можно ускорить процесс обогрева. В первом случае можно немного удлинить каменку и расположить ее над топочной камерой. Во втором необходимо изготовить дымоход из металлической трубы, причем подобная конструкция должна быть длиннее, чем стандартный вариант.

Трубчатое изделие

Трубчатые котлы могут отличаться по типу, размеру, а также способу установки. При проведении ремонтных работ такую систему абсолютно легко демонтировать, а затем снова установить в печку. Если планируется встраивать трубчатый регистр в кирпичное оборудование, то применяются бесшовные трубы, которые надежны, безопасны и долговечны.

При изготовлении теплообменника своими руками необходимо учитывать, что его размеры должны полностью копировать фору топочной камеры. Такая конструкция позволяет нагревать максимальное количество жидкости в устройстве. Кроме этого, регистр, собранный точно по схеме, обеспечит гораздо большую площадь теплового обмена.

Важное условие при сборке теплообменников — правильная подборка труб. Лучше всего для этого подойдут бесшовные изделия

Их достаточно просто отличить от остальных: у них отсутствует продольная сварочная линия. Элементы, имеющие швы, при высокой температуре трескаются, поэтому их часто приходится заменять. А чтобы это сделать, требуется полностью разбирать печное устройство.

Существует еще один существенный плюс таких конструкций — у них имеются межтрубные зазоры, которые позволяют достаточно быстро и легко производить чистку. Также стоит отметить, что открытое пламя, проходя через эти зазоры, накаляет стенки агрегата, поэтому помещение обогревается быстро и качественно. А вот регистры плоского типа, наоборот, изолируют стенки от открытого огня.

Буржуйка в интерьере

Из рисунков в тексте видно, что буржуйка может быть украшением интерьера, значащим, и даже доминирующим элементом его дизайна. Буржуйка-камин – одно из самых востребованных изделий своего сектора. Выполнена она может быть как стилизованной под старину, так и по-современному стильной (см. рис.) В любом случае в основе – готовая каминная топка на биотопливе. В сущности, это просто передвижной мини-камин, именуемый буржуйкой.

Буржуйки-камины

Но и старая, отреставрированная дровяная буржуйка в художественном оформлении отлично сыграет роль камина и в городской квартире, был бы в ней отдельный дымоходный канал (сталинки, хрущевки/брежневки с титанами или газовыми колонками, современные квартиры под свободную планировку в домах-монолитах). Самое главное ее достоинство в этом качестве – можно обойтись без разрешения пожарников (!). Почему? А она – не стационарный отопительный прибор. Кто и когда требовал разрешения на хранимый на балконе или в чулане мангал? Юридически переносная буржуйка на ножках – то же самое.

Второе ее достоинство – цена. До 20 тыр за новую, хорошую, красивую – это в каминном деле курам на смех. Только проект стационарного камина в городе, даже еще без согласования, обойдется дороже. Конечно, если по вине владельца камина-буржуйки случится пожар, ответственности в полной мере ему не избежать. Но наложить штраф за буржуйку-камин юридически столь хлопотно, что пожарникам легче закрыть на нее глаза.
