Основные причины выхода из строя тэна для полотенцесушителя

Поиск неисправности в электрической системе

Если не греется электрический полотенцесушитель, то для определения неисправности вам потребуется:

При неисправности полотенцесушителя проверьте подачу электропитания и фазу ТЭНа.

измерительный прибор, тестер;
индикаторная отвертка, указатель напряжения.

Прежде чем утверждать о неисправности обогревательного элемента необходимо проверить цепь подачи напряжения питания 220 В. Для этого при помощи индикатора проверяем наличие фазы на ТЭНе. Наличие фазного напряжения не всегда говорит о правильной подаче напряжения, так как может быть обрыв нулевого проводника (отсутствие «нуля»). Обрыв нулевого проводника может привести к частичной работе обогревательного элемента. В этом случае полотенцесушитель греет, но недостаточно хорошо. Более точно проверить наличие напряжения питания можно при помощи тестера, измерив напряжения сети. Не забудьте перед проведением измерений провести настройку прибора. Параметр измерения напряжение по переменному току, предел измерения выше 250 В. Если выяснилось, что напряжение питания 220 В присутствует принимаемся к проверке самого полотенцесушителя.

Для проверки отключаем обогреватель от сети и при помощи омметра измеряем сопротивление ТЭНа. Сопротивление должно соответствовать значению в несколько Ом. Одновременно с прозвонкой ТЭНа проверяем его замыкание на корпус. Отсутствие сопротивления в несколько Ом указывает на неисправность электронагревателя и его следует менять.

При работе с электричеством соблюдайте требования техники безопасности и используйте инструменты с изолированными рукоятками.

Когда может понадобиться ремонт?

Из наиболее часто встречаемых ситуации неисправностей полотенцесушителей, в которых требуется отремонтировать полотенцесушитель, выделяют несколько типов:

протечки;
отсутствие циркуляции воды (для водяной разновидности устройств);
поломка ТЭНа (для электрических приборов).

Произошла поломка водяного полотенцесушителя из нержавеющей стали

Неисправности, с которыми можно столкнуться, используя водяной полотенцесушитель в ванной:

Наличие коррозии в корпусе трубы или повреждение участка соединения (шва) на устройстве. Из-за этого наблюдается появление протечек в месте повреждения трубы.
Внутри водопроводной системы произошёл резкий перепад давления.
Высокая степень износа герметизирующих элементов в местах соединения прибора с системой водоснабжения или отопления.
Механические повреждения.
Скопившийся водный камень и другие отложения внутри трубы.
Воздушная пробка в системе.

Сломался электрический

Что касается электрических полотенцесушителей, все неисправности можно разделить на две категории:

связанные с неполадками в системе цепи;
относящиеся к неисправностям самого оборудования.

В первом случае сначала визуально осматривают прибор и розетку, к которой он подключён, на наличие видимых дефектов.

Если таковых нет, приступают к детальной диагностике проводки и устройства. Поломки могут быть связаны с неисправностью розетки, когда, например, отсутствует ток. В такой ситуации заменяют розетку.

Если причина в неисправном ТЭНе, его требуется заменить. Необходимые действия в зависимости от типа устройства:

Для приборов, в которых отсутствует жидкость (теплоноситель) или же ТЭН и теплоноситель отделены друг от друга, откручивают неисправный ТЭН и присоединяют новый.
Если устройство относят к «мокрому» типу, в которых греющий элемент контактирует с теплоносителем, снимают устройство, переворачивают, откручивают вентиль и сливают теплоноситель. Затем выкручивают все крепёжные элементы и заменяют неисправный ТЭН.

Справка! в некоторых случаях поломка электрического полотенцесушителя объясняется наличием загрязнений внутри системы и требует чистки. Устанавливают неисправность по области прогревания устройства: полотенцесушитель нагревается только в районе расположения ТЭНа.

Проверка водяного полотенцесушителя

Определить поломку водяного полотенцесушителя сложнее, чтобы определить причину, надо знать принцип действия всей системы водоснабжения.

Определить, почему не греется водяной полотенцесушитель, сложнее. Для того чтобы определить причину, необходимо знать устройство и принцип действия всей системы горячего водоснабжения.

Различают два типа систем горячего водоснабжения:

тупиковая,
закольцованная.

Тупиковая строится по однотрубной системе, применяется чаще всего в небольших зданиях, в бытовках промышленных объектов, а также в зданиях с частым потреблением горячей воды, например, бани, прачечные. В такой системе горячая вода поступает к потребителю напрямую и если кран долгое время перекрыт вода остывает. Для того чтобы получать горячую воду после продолжительного перерыва, необходимо слить остывшую воду с трубы.

Классифицируются полотенцесушители так: дизайнерские, по материалам, по ценам.

Такой недостаток устранен в закольцованной или, как ее еще называют, циркуляционной системе. Такая система используется во всех жилых и общественных зданиях. В каждом доме есть трубы подачи горячего водоснабжения и обрата для циркуляции. Перемещение воды в системе осуществляется по кругу, то есть вода в здание подается по вводной трубе и вытекает по обратному стояку. В такой системе вода циркулирует постоянно. Именно по закольцованной системе подключаются полотенцесушители. Установка полотенцесушителя ведется на циркуляционные стояки. При этом на подаче температура составляет примерно 50 – 60 градусов, а на обратке как минимум на 5 градусов ниже.

Устанавливаемые полотенцесушители классифицируют:

по дизайну,
по материалу, из которого они изготовлены,
по ценам.

Для того чтобы определить, почему не греет прибор, требуется разобраться с его схемой подключения. На практике применяется две основные схемы подключения.

Прямое подключение – это самая простая схема, когда полотенцесушитель является продолжением трубы.

Основные причины неисправности водяного полотенцесушителя:1. Засорились трубы,2. Неправильная схема подключения,3. В общей системе нет горячей воды.

Подключение с байпасом – это более сложное подключение требующее дополнительного расхода на комплектующие и установку. В схеме такого подключения горячая вода, как бы затекает в полотенцесушитель при циркуляции.

Перед проведением поиска причин неисправности в обогреве потребуется необходимый комплект инструментов:

разводной гаечный ключ,
подмотка,
шланг для прочистки прибора.

В случае установки насоса нагнетания давления могут потребоваться монтажные электроинструменты и установочные провода для подвода сетевого напряжения питания.

Рассмотрим несколько причин, почему водяной полотенцесушитель, установленный в ванной, не греет.

При проведении ремонтных работ трубы циркуляции воды через сушитель засорились. Для того чтобы устранить причину, прибор необходимо снять и промыть прямую и обратную трубу. Перед снятием прибора следует отключить систему подачи горячего водоснабжения отсекающими кранами.
Схема подключения прибора в общую систему неправильная. Например, прибор смонтирован очень далеко от стояка и из-за большого сопротивления вода в него не затекает. Для устранения причины следует изменить положение прибора относительно стояка подачи горячей воды или дополнительно в систему установить нагнетающий насос для создания необходимого давления.
В общей системе нет циркуляции горячей воды. Такую причину устранить практически невозможно, так как приходится переделывать всю систему.

https://youtube.com/watch?v=kUI7G-SW8Mo

Почему полотенцесушитель не работает

Причины, по которым полотенцесушитель остается холодный, могут быть разными. Существует два типа полотенцесушителей: водяной и электрический. Водяные полотенцесушители имеют относительно низкую стоимость и при этом являются надежными агрегатами, соответственно и ломаются реже электрических. Если Вы заметили, что все-таки водяной полотенцесушитель не греет, причина, вероятнее всего, в завоздушивании агрегата. Решить эту проблему можно с помощью специального воздухоотводчика. С помощью этого прибора устраняют воздушные пробки, которые в данном случае, и являются причиной холодного полотенцесушителя.

Если не работает водяной полотенцесушитель в ванной, можно предпринять следующие действия:

Полностью открутить кран Маевского
Открыть запорную арматуру, которая располагается на полотенцесушителе
Спустить накопившийся воздух. Процесс завершен, когда польется тоненькая струйка воды
Хорошо закрутить кран Маевского обратно

Чаще всего выпуск лишнего воздуха из полотенцесушителя помогает справиться с проблемой и возобновить работу прибора в нормальном режиме. Все потому, что воздух – это преграда на пути воды в условиях ограниченного пространства. Водяная струя всегда идет по пути наименьшего сопротивления, а воздушные пробки мешают ей попасть в “пункт назначения”. Поэтому водяной полотенцесушитель становится холодным.

Впрочем, иногда удаление воздушной пробки не помогает справиться с проблемой неработающего полотенцесушителя. Такое случается, если прибор подключен к отопительной системе квартиры, а не к ГВС. Причиной неполадки тоже может стать появление воздушной пробки. Но, в отличие от примера, рассмотренного нами выше, пробки эти появляются во всей системе отопления, а не только в полотенцесушителя. При этом, полотенцесушитель не будет абсолютно холодным, он будет комнатной температуры или даже чуть теплым.

Распространенные поломки и неисправности

Износился уплотнитель (это касается, прежде всего, полотенцесушителей с поворотной системой).
Водяной полотенцесушитель не греет.
Полотенцесушитель слабо греет.
Подтекание воды.
Потекла основная труба.
Протечка дополнительных коммуникаций. Происходит, чаще всего, когда вы приобретаете полотенцесушитель водяной с диаметром труб, не совпадающих с диаметром общей системы отопления. Вам придется устанавливать дополнительные соединения, а это дополнительный риск возникновения протечки.

Ремонт полотенцесушителей водяных.

Если у вас произошла протечка вследствие износа прокладки, она нуждается в замене. При замене используйте второпластиковые прокладки (они гораздо прочнее и практичнее резиновых прокладок и паранитовых). Если у вас полотенцесушитель с поворотным устройством не перегружайте его, лучше установить пару дополнительных крючков, чем вызывать сантехника.
Если ваш полотенцесушитель водяной не греет, причиной этому может быть отсутствие горячей воды в системе или же образование в полотенцесушителе воздушные пробки. С первой причиной вы ничего не сделаете, нужно просто ждать, когда дадут горячую воду. При образовании пробки нужно спустить воздух пока не польется вода.Для этого при приобретении полотенцесушителя, если вы живете в многоэтажном доме, позаботьтесь о том, чтобы ваш полотенцесушитель имел спускной воздушный клапан, его еще называют «кран Маевского». С ним у вас не будет проблем, достаточно просто его открыть и дождаться появление воды.
Если по сравнению с остальной системой, ваш полотенцесушитель греет слабо, причина, скорее всего в том, что образовался засор подводящей магистрали или образовалась накипь на стенках трубы. Для устранения проблемы его нужно демонтировать и почистить (аккуратно, чтобы не повредить внутреннее покрытие) (см. рис 1).
Если образовалась протечка в месте соединения, это проблема с прокладкой, а вот если протечка в самом корпусе – это уже серьезная неисправность, устранить которую самостоятельно у вас не получиться. Эту проблему должен решать специалист.
Протечка основной трубы может произойти из-за того, что не хватило мощности водяного полотенцесушителя при проведении прессовки (мощность не выдержала динамического удара). Нужно обращаться в мастерскую или менять полотенцесушитель.

Неисправности электрических полотенцесушителей

Некорректную работу электрического ПС могут вызвать скачки напряжения в сети.

Наиболее часто встречаются такие неисправности:

Отключение автоматического выключателя. Происходит при коротком замыкании в приборе.
Отсутствие контакта или обрыв провода в розетке или на участке подключения. Место неисправности выявляют мультиметром. Нужно отсоединить кабель, связывающий нагревательный элемент с сетью и прозвонить оба провода. Если в прибор встроен таймер, его тоже проверяют.
Поломка терморегулятора. Признаки этого — отсутствие цепи между силовыми контактами.

В комбинированных моделях могут засориться трубы, а в тех, которые работают только от электросети, мусор и накипь не образуются.

В жидкостных, масляных приборах, разогреваемых ТЭНом, исправность элемента тоже проверяют мультиметром. При его поломке показатель сопротивления зашкаливает. ТЭН можно выкрутить и заменить, если это предусмотрено конструкцией. В противном случае нужно будет приобрести новый ПС.

Кабельные ПС нагреваются благодаря проводу, размещенному внутри труб в графите. Если нагревательный элемент сгорел, извлечь его невозможно. Прибор нужно демонтировать и заменить новым.

При отсутствии навыков работы с электрическим оборудованием, ремонт ПС и замену элемента следует поручить специалисту.

Электрический полотенцесушитель не греет: причины поломки

Практически во всех ванных комнатах, где был сделан современный ремонт, стоит электрический полотенцесушитель, который бесспорно обладает массой достоинств. В этой статье мы поговорим о том, почему эклектический полотенцесушитель вдруг перестал греть?

Причины поломки электрического полотенцесушителя

Условно все причины поломки можно разделить на две категории:

Как показывает практика, чаще всего сбой работы оборудования происходит в результате перегорания внутренней детали в виде ТЭНа.

Во многих моделях идёт не совсем качественный нагревательный элемент, который выходит из строя через 2-3 года. Лидером по долговечности является тэн Terma.

Поэтому, если после тщательного осмотра вы убедились, что проводка и внешняя сеть находятся в полном порядке, тогда проблему вероятнее всего ищем внутри самого устройства.

План действий по установлению причини поломки выглядит примерно так:

Определяем греет ли оборудование слабо или вообще не греет, а возможно только в одном месте. Для этого включаем полотенцесушитель в стандартном режиме работы и через 5 минут в районе ТЭНа проверяем уровень прогрева. Если в этой зоне тепло, но не очень жарко, следует попробовать увеличить температуру, используя настройки терморегулятора. Если проблема решена, значит причина была в некорректной работе регулирующего оборудования.
Если в области ТЭНа очень жарко, а во всех остальных местах холодно, возможно забиты трубы и нуждаются в очистке.
ТЭН вообще не работает: это самая распространённая проблема, которая указывает на то, что основная проблема находится в электрической части устройства.

Как провести диагностику ТЭНа

Для проведения диагностики ТЭНа используют тестер, но перед этим необходимо отключить между розеткой и оборудованием регулирующее устройство, и только после этого подключаем тестер к контактам данного агрегата

При этом важно шкалу измерения выставить на отметке «Ω»

Что касается замера, то его делают между тремя проходящими проводами и сразу же фиксируют показатель. Показания ближе к нулю указывают на наличие в системе короткого замыкания. В любом случае малое значение показателя сопротивления между корпусов ТЭНа и силовыми контактами указывает на повреждение или пробой.

В такой ситуации единственный правильный вариант – это замена старого элемента на новый.

Виды ТЭНов

Стоит отметить, что практически у всех моделях электрических полотенцесушителей конструкция предусматривает замену нагревательного элемента

Важно только выбрать хороший элемент и правильную модель. Выигрышный вариант – это купить тэн Terma

Такое изделие прослужит верной службой долгое время.

Касательно модели, то здесь всё просто:

«мокрый» ТЭН: греющий элемент соприкасается с жидким теплоносителем;
«сухой» ТЭН: греющий элемент и теплоноситель отделен друг от друга.

Проще всего поменять нагревающий элемент второго типа. Просто необходимо открутить неисправный элемент, а на его место установить новый. После окончания работы необходимо ещё раз проверить устройство.

Для этого применяют мультиметр, с помощью которого прозванивают ТЭН полностью, и в случае положительных результатов на всех участках производится монтаж оборудования на стену и его подключение к системе электроснабжения.

Как починить?

Если вы успешно определили источник проблем, можно приступать к починке прибора. 1. Проблема: засор электрического полотенцесушителя. Решение: отключить и снять полотенцесушитель со стены. Открутить вентиль и хорошо вычистить его с помощью металлической проволоки. Затем прочистить участок трубы, который находится в начале. После можно монтировать полотенцесушитель на место и проверить качество его работы. Также можно залить в полотенцесушитель концентрированную соляную кислоту, для того чтобы смягчить твёрдые остатки солей

Полотенцесушитель в ванной — это необходимость

2. Проблема: засорение труб водяного полотенцесушителя. Решение: перекрыть кран в подводке и демонтировать полотенцесушитель. Затем поместить его в ванную и удалить остатки воды. Для этого нужно выкрутить имеющиеся футорки, переходы и перевернуть всю конструкцию. Затем, вооружившись толстым металлическим тросом нужно прочистить все участки сушилки, до которых удастся достать. Затем нужно потрясти конструкцию, чтобы удалился весь мусор и тщательно обмыть под мощной струёй воды. Для того чтобы добиться большего эффекта, все процедуры желательно повторить несколько раз. Если остался какой-то особо твёрдый налёт, его можно удалить соляной кислотой, оставив её на 10 минут внутри конструкции трубы. 3. Проблема: воздушная пробка. Решение: нужно выпустить воздух из полотенцесушителя. Для этого следует частично демонтировать конструкцию, чтобы найти кран, над которым находится болт и специальное отверстие для спуска воздуха. Понадобится плоская отвёртка, которой нужно слегка, в пол-оборота подкрутить болт, чтобы воздух начал выходить. Когда этот процесс будет завершен,из крана начнёт выходить вода, а это означает, что воздушной пробки больше нет. Не забудьте закрутить болт обратно и проверить работу полотенцесушителя.

Причины отсутствия циркуляции – соседи или ЖЭК?

Вы удалили все пробки, но полотенцесушитель в ванной не работает по-прежнему? Переходим к следующим методам решения проблемы. Вполне возможно, что в приборе нет циркуляции горячей воды. Причиной такого неприятного явления может стать множество факторов, в том числе:

установлены трубоотводы неподходящего диаметра;
произведен перевод контура горячего водоснабжения в открытый летний режим;
соседи перекрыли общий стояк.

Схема подключения сушителя полотенец предусматривает его установку на трубе обратного потока горячего водоснабжения. Горячая вода постоянно должна находиться в движении, в противном случае она будет застаиваться в стояках и охлаждаться. Следствием такого застаивания является холодная вода, которая течет даже при включении крана с горячей водой. Лишь после спуска остывшей воды начинается поступление теплой воды.

Установка полотенцесушителя

Естественно, счетчики в это время показывают, что используется горячая вода, за что приходится платить лишние деньги. Это является поводом для жалобы в ЖЭК, специалисты которого должны в кратчайшие сроки исправить ситуацию. Бывает, и другая причина отсутствия тепла в полотенцесушителе. Зачастую в ЖЭКе отключают обратный поток в контуре горячего водоснабжения, мотивирую свои действия переводом на летний режим, экономя при этом на подогреве водного потока. А так как полотенцесушители обычно подключаются именно к обратке, то они мгновенно охлаждаются, даже если горячая вода идёт в кранах. Опять же, без жалоб в сторону жилищно-коммунального хозяйства такую проблему решить будет очень сложно.

Однако холодный полотенцесушитель не всегда является заслугой ЖЭКа. В некоторых случаях причиной проблемы становятся соседи, которые подключены к тому же стояку, что и вы. В некоторых многоэтажных домах устройства для сушки полотенец и других предметов одежды представляют собой часть основной магистрали. Если попробовать убрать такой прибор, с целью прочистки или удаления засоров, то результатом станет прекращение деятельности всего контура. Даже зная о таких последствиях, многие стараются исправить проблему такими методами, забывая при этом об отсоединении труб. Это обеспечит нормальную циркуляцию воды в обход квартиры. Если же не сделать этого, то работа системы ГВС нарушается, а полотенцесушитель не греет. Причем у всех соседей одновременно.

Но не стоит во всех бедах обвинять соседей и представителей ЖЭК. Если в вашей квартире есть неправильно подобранные отводы для патрубков от магистрали, то это может также нарушить работу полотенцесушителя. Как показывает практика, сечение труб должно быть меньше основной магистрали. Это способствует быстрому и легкому преодолению линейного сопротивления и созданию необходимого давления. В противном случае поток будет идти по основной магистрали в обход полотенцесушителя, избирая меньшее сопротивление.

Напоследок отметим, что холодный полотенцесушитель может стать следствием конструкции самого прибора. К примеру, теплообменник подключается снизу, но при этом является вертикально вытянутым. В таком случае горячая вода идет только в нижней части прибора, до верхних же реек не может дойти банально из-за нехватки давления. К счастью, такие проблемы возникают лишь у некачественных и дешевых агрегатов, поскольку современные аппараты отличаются отличной балансировкой.

Причины поломок и способы устранения неисправностей электрических полотенцесушителей

Электрические полотенцесушители (часто их называют дизайн-радиаторами) обладают достаточным запасом надёжности, но, как и любая другая техника, могут выходить из строя по причине выработки ресурса, внутренних дефектов, перегрева или скачков напряжения в сети.

В зависимости от конструкции различают два типа электрических дизайн-радиаторов – твердонаполненные и жидкостные. Передачу тепла в первых обеспечивает графит и другие составы, а вторые функционируют за счёт нагревания специально подготовленной воды, антифриза или смеси минеральных масел. В твердонаполненных дизайн-радиаторах может использоваться как традиционный спиральный или трубчатый электронагреватель, так и греющая плёнка или кабель. Жидкостные «полотенчики» построены с использованием традиционных «сухих» или обычных ТЭНов.

Устройство и монтажная схема электрического полотенцесушителя

Для того чтобы найти причину поломки электрического полотенцесушителя, потребуется мультиметр, набор отвёрток и разводной ключ. Поиск начинают с проверки целостности электрической цепи, постепенно продвигаясь к силовым элементам:

проверяют наличие сетевого напряжения в розетке;
«прозванивают» мультиметром сетевой шнур – его сопротивление не должно превышать 1-2 Ом;
при включении ПС в сеть измеряют напряжение на выводах его нагревателя. Если мультиметр показывает наличие 220 В, то это является косвенным свидетельством выхода из строя ТЭНа;
при отсутствии питающего напряжения на выводах нагревателя проверяют исправность контактной группы или реле терморегулятора – причиной неисправности может служить как подгорание контактов, так и плохое электрическое соединение;
если для управления температурой полотенцесушителя используется не механический, а электронный термостат, то причину отсутствия напряжения на ТЭНе найти сложнее. Прежде всего, следует проверить выходное реле или силовые полупроводники – мощные транзисторы, тиристоры или симисторы выходного каскада. При их исправности проверке подвергают другие компоненты схемы. Если у вас нет опыта ремонта электронных устройств, то такую работу лучше доверить специалисту.

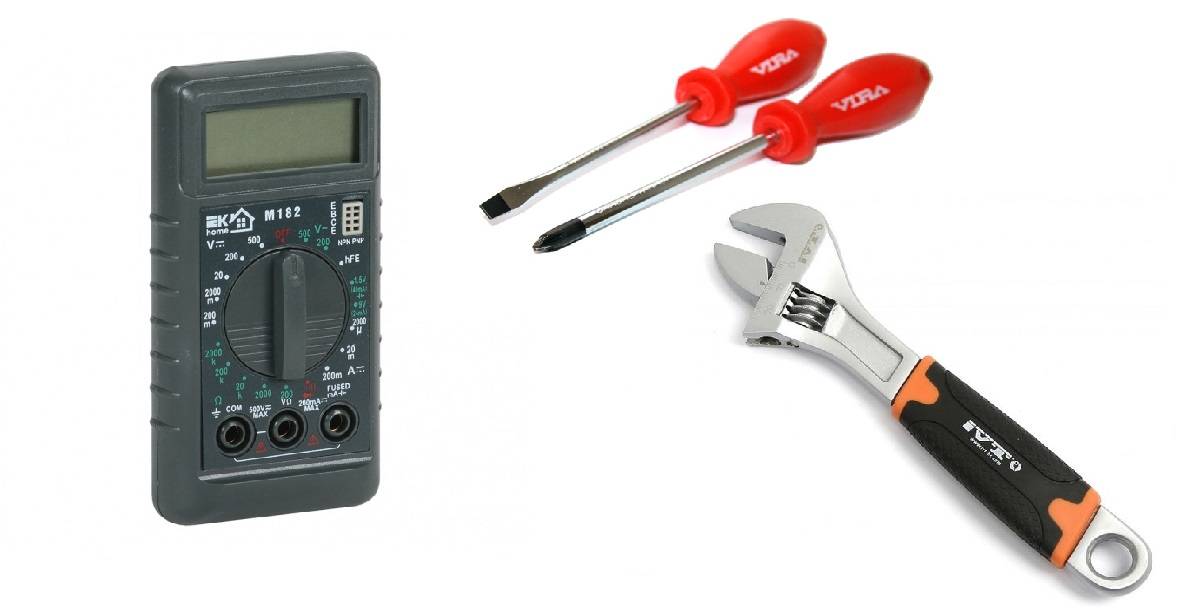

Всё, что понадобится для диагностирования и ремонта электрического полотенцесушителя — это мультиметр, разводной ключ и набор отвёрток

Заменить ТЭН в полотенцесушителе несложно. Если неизвестен тип прибора, то перед его разборкой следует перевернуть змеевик таким образом, чтобы не вытекла рабочая жидкость. Затем разводным ключом отворачивают гайку на его фланце, демонтируют и заменяют нагреватель. Не забудьте проверить, нет ли утечки тока на корпус дизайн-радиатора. Для этого один щуп мультиметра подсоединяют к металлической поверхности полотенцесушителя, а другим поочерёдно касаются выводов ТЭНа – прибор должен показывать бесконечно большое сопротивление.

Перегорание ТЭНа является основной причиной поломки электрических полотенцесушителей

Перед сборкой обогревателя следует пополнить уровень рабочей жидкости (если были утечки или часть масла вытекла в процессе работы), оставляя пространство для температурного расширения. После этого проверяют целостность герметизирующих прокладок и при необходимости заменяют их новыми. Далее, с усилием, достаточным для обеспечения герметичности, затягивают гайку фланца и проверяют работоспособность обогревателя в различных режимах.
