Система отопления «Ленинградка»

Подходящие трубы

К решению возникшего вопроса стоит подойти максимально ответственно. Лучше не торопиться и учесть важные моменты:

• Способ монтажа
• Показатель максимального давления
• Наличие или отсутствие насос в системе
• Количество труб в конструкции системы

Стальные трубы. Популярные на рынках до недавнего времени. Чаще используются в проведении коммуникаций, где требуется большой диаметр сечения. Трубы из стали отлично проводят тепло, при сильном прогреве не расширяются, легко переносят повышенное давление.

Трубы сохраняют прочность даже на изгибах. Способны без последствий выдерживать перепад температур. Оптимальное соответствие цены и качества. Трудности составляют монтаж, требующий применения дорогого оборудования.

Легированная сталь. Достаточно крепкий материал. Состав материала содержит примеси, что позволяет повысить эффективность работы системы. Трубы усовершенствованного металла устойчивы к коррозии, просты в уходе. Вес конструкции значительно снижен. Трубы применяются в системе со сбоями давления и температурного режима. В качестве теплоносителя допустимо использовать раскаленный пар.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

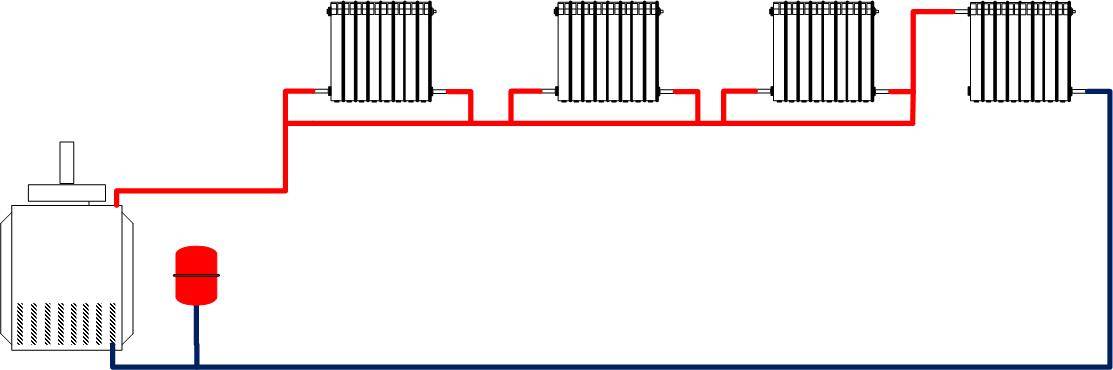

Схема ленинградки

Как было указано выше, ленинградская система отопления видео максимально проста в монтаже. Однако, приступая к ее реализации, следует все же учитывать некоторые особенности системы.

Первый шаг – установка нагревательного котла. Вы можете выбрать модель, которая больше вам подходит по виду топлива (электрический или газовый). От котла по периметру здания прокладывается магистраль, к которой подсоединяются все необходимые отопительные приборы.

Впрочем, есть и открытая ленинградская схема отопления – но ее выбор напрямую зависит от теплоносителя и котла. Теплоноситель в магистрали может перемещаться как естественным способом, так и посредством подсоединенного к системе насоса.

Система отопления с циркуляционным насосом

Важно понимать, что любая современная система отопления требует применения устройств, позволяющих регулировать температуру отдельных радиаторов. Такими элементами являются шаровые клапаны (краны), регуляторы теплоотдачи, термостаты и балансировочные вентили

Применение данных элементов делает однотрубное отопление ленинградка более эффективным.

А вот во время возникновения ленинградки такой возможности не было – поэтому систему считали несовершенной и непрактичной.

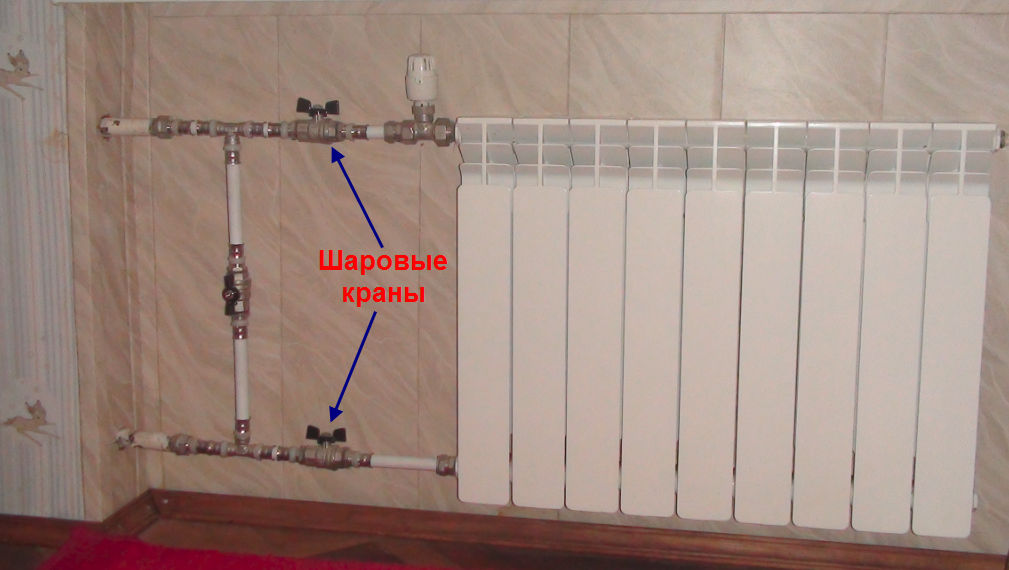

Размещение шаровых кранов в системе отопления

Есть еще одна новинка, использование которой в сети однотрубная система отопления ленинградка делает ее более удобной. Это байпасные краны. Установив их, вы сможете производить ремонт отдельных элементов сети (радиаторов) без отключения отопления во всем доме.

Монтаж и его особенности.

Трубопровод «ленинградки» образует собой кольцевую замкнутую систему, прокладываемую по всему периметру дома. Непосредственно рядом с котлом делается врезка вертикальной трубы, которая необходима для обеспечения достаточной для начала теплового движения теплоносителя разницы температур. При этом рядом с верхней частью вертикальной врезки подключается расширительный бачок. Благодаря наличию в системе этого бачка давление теплоносителя в отопительной системе будет всегда оставаться неизменным, вне зависимости от температуры.

Радиаторы отопления подключаются простейшей врезкой в отопительную магистраль. В зависимости от выбранной схемы подключения, врезка может производиться двумя способами.

1. Нижнее подключение. При этом радиаторы подсоединяются к системе через свои нижние патрубки.
2. Диагональное подключение, при котором теплоноситель вводится через верхний патрубок с одной стороны радиатора, а выводится через нижний с противоположной стороны. Этот способ подключения иногда именуется полнопроходным

Монтаж системы

Кроме того, простота конструкции «ленинградки» вовсе не означает недопустимости использования в ее системе дополнительных управляющих элементов, которыми насыщены практически все популярные современные системы отопления. К примеру, допускается установка термостатических клапанов в целях экономии энергоресурсов, балансировочных вентилей и кранов абсолютно любого принципа действия. Также можно с помощью все тех же кранов и вентилей обеспечить возможность регулировки подачи теплоносителя в отдельные радиаторы таким образом, чтобы это вмешательство не оказывало ощутимого воздействия на температуру расположенных далее по схеме элементов системы.

Видео – установка системы отопления Ленинградка

Плюсы и минусы отопления по схеме «ленинградка» в частном доме или квартире

Учитывая перечисленные особенности данного варианта водяного отопления, можно назвать основные достоинства и недостатки выбранного варианта.

Плюсы:

• одна из самых простых и надежных схем, может быть смонтирована в здании из любых материалов;
• экономичный монтаж – расходы на батареи, трубы и арматуру на 20…45% ниже, чем в случае с двухтрубной схемой;
• может быть использована в одноэтажных и двухэтажных постройках;
• при установке на байпасе игольчатого регулятора можно регулировать температуру в каждом отдельном элементе системы, наличие шаровых кранов позволяет отключить любой из элементов для ремонта или в случае ненадобности, но эта регулировка весьма относительна.

Минусы ленинградского варианта:

• неравномерность нагрева радиаторов из-за последовательно подключенных радиаторов. Даже попытки регулировки описанным выше (с помощью игольчатых кранов) способом не решают проблему полностью;
• сравнительно большой диаметр труб – от 1 дюйма и необходимость уменьшения диаметров патрубков для создания нужного напора;
• стабильность работы только при наличии циркуляционного насоса;
• необходимость постоянного и качественного энергоснабжения в здании для поддержания в работоспособном состоянии схемы с принудительной циркуляцией;
• к этой системе, как и к любой однотрубной, нельзя подключить дополнительно отопление «теплый пол».

Плюсы и минусы системы отопления Ленинградка

Разработали систему еще в прошлом веке. Изначально она была рассчитана на массовое строительство. Добиваясь максимальной эффективности, разработчики пренебрегли некоторыми недостатками.

Преимуществом Ленинградки является простота монтажа

Обзор системы разумно начать с рассмотрения плюсов:

1. Расход труб при изготовлении Ленинградки на 30% меньше, чем для другой системы.
2. Меньший расход материала и объема монтажных работ способствует снижению себестоимости отопления.
3. Ленинградка подходит для одноэтажных и многоэтажных зданий.
4. Схема считается самой надежной. Контур изначально нужно правильно смонтировать, настроить, и он будет без сбоев работать.
5. Для функционирования отопления не нужны дорогостоящие распределительные узлы.
6. Нижнее расположение разводки в одноэтажном здании позволяет прятать трубопровод под пол. На поверхность выступают только патрубки подключения отопительных приборов.
7. Схема настолько проста, что смонтировать все узлы под силу неопытному специалисту.
8. Если говорить о минусах, то их тоже много, и они существенные:
9. Каждая последующая батарея, удаленная от котла, слабее прогревается. Чтобы улучшить обогрев крайних комнат, на батареях приходится увеличивать количество секций.
10. Горизонтальная разводка трубопровода не позволяет в одноэтажных зданиях к отоплению подключать полотенцесушители, систему «теплый пол». Установка циркуляционного насоса приводит к дополнительным расходам
11. Выдержать уклон трубопровода на больших площадях сложно, а иногда невозможно. Самотечная система работать не будет. Отопление придется оснащать циркуляционным насосом, что приводит к дополнительным расходам.

Чтобы полностью разобраться с сильными и слабыми сторонами Ленинградки, стоит подробнее изучить все существующие варианты ее схем.

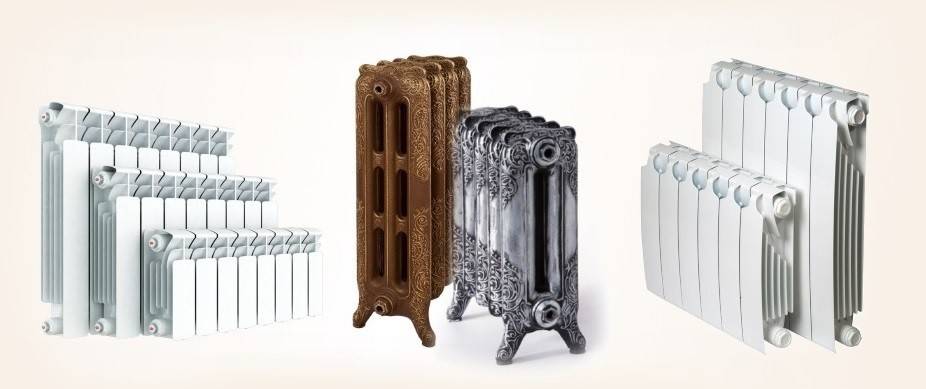

Подходящие радиаторы

Выбор радиаторов производит владелец дома, либо строители, выполняющие работу. В решении вопроса стоит опираться на личный опыт и финансовые возможности. Для совершения правильного выбора, нужно четко представлять конечный результат. Полезно изучить спрос, цены данного товара. Тщательный подход упростит выбор. Нужно учесть типы радиаторов, коих 4 типа:

• Алюминиевые
• Биметаллические
• Чугунные
• Стальные

Необходимо произвести подсчеты расходуемого тепла в комнатах. Это нужно для определения мощности выбираемого радиатора.

Советы при выборе радиатора:

• Выбрать товар средней стоимости
• Учесть внешние данные, сочетание с интерьером
• Учесть этаж размещения системы
• В частном доме нужно учесть максимальную температуру нагрева теплоносителя
• Узнать условия подключения системы
• Поинтересоваться весом изделия, способами монтирования
• Сделать расчет мощности

Если выбор в ленинградке сделан в пользу алюминиевых радиаторов, нужно изучить их возможности. Изделие выполняется способом литья. Представляет одинарную неразборную секцию. Сборку осуществляют из нужного количества секций.

Преимущества алюминиевых батарей:

• Небольшой вес
• Высокая теплоотдача
• Маленький объем теплоносителя
• Современный дизайн
• Доступная цена

Недостатки:

• Алюминий подвержен коррозии
• Чувствительность к составу теплоносителя

Возможный вариант – радиаторы из биметалла. Радиаторы, изготовленные из двух металлов. Чаще встречаются дуэты алюминий-медь, алюминий-сталь. В обоих случаях прекрасно дополняют друг друга. Трубы, находящиеся внутри корпуса служат для того чтобы:

• Препятствовать проникновению вредных веществ в корпус батареи
• Повысить надежность системы
• Данные свойства относятся к плюсам выбора. Отрицательными сторонами является:
• Высокая цена
• Труба может лопнуть под влиянием перепада температур

Регулировка показателей системы отопления в автоматическом режиме

Существует специальное автоматическое устройство, которое регулирует температуру теплоносителя в контуре путем подачи команд на смеситель – оно называется сервоприводом. Работа данного устройства осуществляется так: термостат или датчик, установленный в комнате, замеряет температуру теплоносителя, воздуха и пола помещений, и отправляет сигнал на сервопривод. Он, в свою очередь, приводит заслонки трехходового или четырехходового клапана в соответствующее положение, согласно данным датчика.

В частности, температура пара регулируется за счет смещения заслонки в смесителе. В результате, перекрывается контур теплого пола, а часть воды попадает в обратку. Это приводит к снижению температуры пола. Как только она достигнет минимального значения, сервопривод включается снова и открывает заслонку, чтобы подмешать в контур горячий теплоноситель. Данный процесс является цикличным.

Обобщение по теме

Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.

В подобной системе совершенно нет стояков обратной подачи либо приема воды в качестве отработанного теплоносителя.

Помимо этого, однотрубные системы существенно проще в монтаже и требуют гораздо меньшего количества материалов.

Благодаря особенному устройству однотрубной системы, а именно — последовательному соединению радиаторов — в процессе ее эксплуатации нельзя отрегулировать интенсивность нагрева каждого из них без негативных последствий для последующих. Таким образом, если в спальне жарко и необходимо убавить температуру, придавив вентиль на радиаторе, в остальных комнатах вода тоже начнет остывать.

Данная система отопления требует повышенного давления теплоносителя в ходе эксплуатации.

Если речь идет об устройстве однотрубной системы отопления в одноэтажном доме, то она должна располагать вертикальным розливом.

Емкость-расширитель должен обязательно устанавливаться на чердаке, который в данном случае выполняет функцию технического этажа.

Когда такую систему устраивают в многоэтажном доме, прибегают к дополнительным ухищрениям для обеспечения одинаковой температуры теплоносителя на всех этажах. При вертикальном изливе вода по однотрубной системе спускается вниз, проходит последовательно через радиаторы на всех этажах, в каждом из которых отдает часть тепла. Поэтому при такой системе на каждом этаже устанавливают дополнительные перемычки, на нижних этажах ставят большее число секций радиатора, нежели на верхних.

Преимущества

На сегодняшний день однотрубная система является одной из самых распространенных, особенно в строительстве частных домов. Основные ее недостатки, характерные для советского времени, удалось устранить.

Во-вторых, значительное достоинство такой системы заключается в экономии материалов и более эстетичном внешнем виде готовой конструкции.

В-третьих, существует множество технологических приемов, которые избавят от проблем, имевших место десять лет назад. При использовании современных однотрубных систем отопления устанавливаются термостатические клапаны, специальные воздухоотводчики, радиаторные регуляторы, балансировочные вентили, шаровые краны. Все это позволяет добиться снижения температуры в предшествующих радиаторах без ее понижения в последующих.

Схема разводки

В частном доме при устройстве однотрубной системы отопления, теплоноситель поступает в установленные в доме радиаторы последовательно.

Горячая вода или антифриз, перемещаясь по направлению движения, поступая в первый радиатор, передает ему долю тепла и несколько остывает, таким образом, вторая и последующая батареи, которые находятся в цепочке, получают не такую горячую воду.

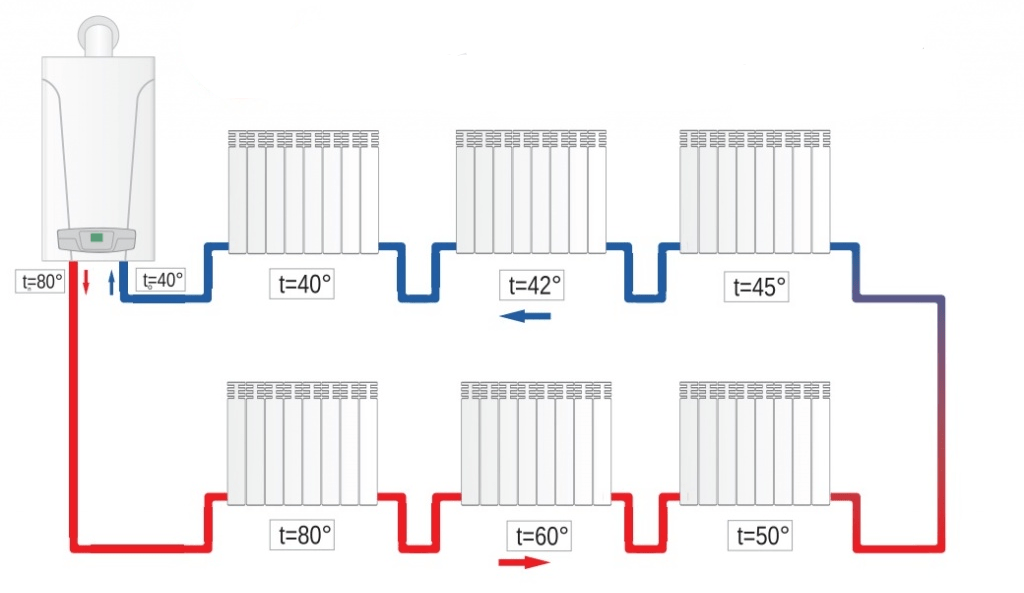

В помещении, где расположен последний радиатор, температура будет ниже, чем в той комнате, где размещен первый радиатор.

Чтобы обеспечить комфортную одинаковую температуру во всех комнатах, необходимо устанавливать дополнительные секции в те помещения, куда теплоноситель поступит в последнюю очередь.

Для сбалансированной работы системы применяют дополнительные механизмы на радиаторах – шаровые краны, балансировочные вентили терморегуляторы и прочее. Этих приспособления позволяют управлять температурой в приборах отопления.

Особенности и устройство

При горизонтальной системе, существует необходимость поддерживать перемещение теплоносителей в принудительном порядке, с помощью насоса. Горизонтальную систему в одноэтажном здании прокладывают над полом или маскируют в конструкцию пола. В таком случае для предотвращения потери тепла, делают обязательно теплоизоляцию труб. Кроме того, радиаторы устанавливают в обязательном порядке по одному уровню, горизонтальная магистраль делается с уклоном в сторону перемещения теплоносителя.

В двухэтажном здании горизонтальная система располагает вертикальным стояком, по которому теплоноситель подается на верхний этаж.

Он врезается на первом этаже до первого радиатора, по возможности. В промежутке, образованном стояком и первой батареей, устанавливают краны. Благодаря им можно подавать тепло и регулировать температуру поэтажно.

Плюсы и минусы системы

К достоинствам «ленинградки» можно отнести:

• Простоту. Несмотря на некоторые усложнения по сравнению с традиционной однотрубной системой, «ленинградка» очень проста. Ее монтаж под силу даже тому, кто не обладает специфическими знаниями и навыками в соответствующей области.
• Экономность. На «ленинградку» тратится на 20 % — 30 % материала меньше. Но тут сразу нужно оговориться – преимущество актуально только в сравнении с двухтрубной системой. Если брать однотрубную, то она окажется даже несколько экономичнее (из-за того, что батареи подключаются последовательно и к ним не делают отводы).
• Возможность тонкой настройки. Если установить на каждый байпас по игольчатому регулятору, появляется возможность регулировать температуру отдельно взятой батареи.
• Простота обслуживания. Если речь идет о традиционной однотрубной системе, для замены батареи ее придется полностью освобождать от воды. В случае с «ленинградкой» это не нужно – достаточно перекрыть байпас. Вода продолжит циркулировать по нижнему контуру. Правда, чтобы появилась такая возможность, нужно оборудовать байпасы кранами.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Еще один плюс – универсальность. «Ленинградку» можно реализовать где угодно: в дачном домике, одно- или двухэтажном коттедже. И даже в городской квартире.

Впрочем, у системы есть и недостатки. Вот основные:

• Неравномерность нагрева радиаторов. Проблему не решает даже игольчатый кран в байпасе. Правда, возникает она не при всех видах подключения. Но об этом – чуть позже.
• Невозможность подключения дополнительного нагревательного оборудования. Например, теплого пола. Но это не недостаток исключительно «ленинградки» — минус характерен для любого однотрубного отопления.
• Необходимость применения труб большого диаметра. Минимальный должен составлять не меньше 2,5 см. Если взять меньше, будет сложно подобрать подходящие байпасы для радиаторов. Из-за этого нередко происходит падение давление в системе. В результате вода не может нормально циркулировать. Проблему решают установкой патрубков меньшего диаметра, которые создают нужный напор.

2 Особенности схем

В небольших загородных домах с одним жилым этажом чаще всего устанавливают «Ленинградку» горизонтальным образом. На практике, при монтаже всей системы следует учесть, что все материалы должны располагаться на одном уровне. Классическая схема открытого типа содержит:

• Котел обогрева, соединенный с системой подачи воды и канализационной сетью.
• Расширительный бак с патрубком, именно он делает систему открытой.
• Циркуляционный насос, встроенный на обратной трубе. Благодаря ему происходит циркуляция воды по всему периметру.
• Трубы с подачей горячей водой и трубы отвода охлажденной воды или антифриза.
• Радиаторы с вентилями, откуда выпускается воздух.
• Фильтр, который пропускает теплоноситель перед попаданием в котел.
• Два шаровых крана — первый позволяет системе наполниться теплоносителем. Второй осуществляет выпуск воды напрямую в канализацию.

Батареи на картинке соединены трубопроводом вниз, но можно применить и диагональное соединение — более эффективное. Схема Ленинградской системы отопления:

Но и эта схема не обделена недостатками. Например, если понадобится заменить радиатор или отремонтировать его, то придется отключать всю сеть, сливать воду, что не скажется благоприятным образом в отопительный сезон. Кроме того, она не позволяет регулировать радиаторы — менять температуру в здании. Решить проблемы может другой порядок расположения материалов:

В нижнюю трубу в схеме внедрили байпасы, которые регулируют величину протока. Когда игольчатый клапан закрывается полностью, радиатор работает на всю мощность и отдает большое количество тепла. Если же клапан слегка приоткрывается, то часть воды проходит через байпас, часть через шаровой кран. Таким образом, можно изменить температуру в помещении, меняя положение вентиля.

Что касается закрытых систем, то здесь вся магистраль оказывается под давлением благодаря расширительному бачку. Кроме того, здесь присутствует панель контроля. Она состоит из корпуса, куда устанавливают:

• Предохранительный вентиль. Он выбирается для каждого котла отдельно, учитывая максимально допустимое значение давления. Если терморегулятор сломается, то через клапан выйдет весь теплоноситель, а давление понизится.
• Воздухоотводчик. Прибор выводит лишнее количество воздуха. Если произойдет поломка системы терморегуляции, то при кипении жидкости в котле возникнет лишний воздух, который удалится через устройство.
• Манометр. Это устройство, контролирующее и изменяющее давление в сети. Стандартное значение давления составляет 1,5 атм, но все зависит от характеристик котла.

Вертикальный вариант «Ленинградки» применяется в небольших двухэтажных домах. Они могут быть открытыми или закрытыми, с самотеком или автоматизированной циркуляцией. Причем провести подключение конструкции без насоса на практике довольно-таки тяжело. Трубопровод здесь устанавливается в верхнем участке стен под углом. Теплоноситель поступает из котла в бачок, затем под давлением перемещается по трубам и радиаторам.

Подходящие радиаторы

Выбор радиаторов производит владелец дома, либо строители, выполняющие работу. В решении вопроса стоит опираться на личный опыт и финансовые возможности. Для совершения правильного выбора, нужно четко представлять конечный результат. Полезно изучить спрос, цены данного товара. Тщательный подход упростит выбор. Нужно учесть типы радиаторов, коих 4 типа:

• Алюминиевые
• Биметаллические
• Чугунные
• Стальные

Необходимо произвести подсчеты расходуемого тепла в комнатах. Это нужно для определения мощности выбираемого радиатора.

 Советы при выборе радиатора:

• Выбрать товар средней стоимости
• Учесть внешние данные, сочетание с интерьером
• Учесть этаж размещения системы
• В частном доме нужно учесть максимальную температуру нагрева теплоносителя
• Узнать условия подключения системы
• Поинтересоваться весом изделия, способами монтирования
• Сделать расчет мощности

Если выбор в ленинградке сделан в пользу алюминиевых радиаторов, нужно изучить их возможности. Изделие выполняется способом литья. Представляет одинарную неразборную секцию. Сборку осуществляют из нужного количества секций.

Преимущества алюминиевых батарей:

• Небольшой вес
• Высокая теплоотдача
• Маленький объем теплоносителя
• Современный дизайн
• Доступная цена

Недостатки:

• Алюминий подвержен коррозии
• Чувствительность к составу теплоносителя

    Возможный вариант – радиаторы из биметалла. Радиаторы, изготовленные из двух металлов. Чаще встречаются дуэты алюминий-медь, алюминий-сталь. В обоих случаях прекрасно дополняют друг друга. Трубы, находящиеся внутри корпуса служат для того чтобы:

• Препятствовать проникновению вредных веществ в корпус батареи
• Повысить надежность системы
• Данные свойства относятся к плюсам выбора. Отрицательными сторонами является:
• Высокая цена
• Труба может лопнуть под влиянием перепада температур

Отличие от обычной однотрубной схемы

По сути дела, можно было бы считать «ленинградку» стандартной однотрубной отопительной системой, если бы не одно «но» — перемычки под радиаторами. Рассмотрим схемы ленинградской и типовой однотрубной отопительных систем.

Хорошо видно, что в обычном варианте нагретый теплоноситель проходит через радиатор и отдает следующему тепло в той мере, в какой оно осталось после нагрева предыдущей батареи. В «ленинградке» ситуация немного другая. Нагретая вода идет через радиатор и через перемычку, то есть в следующую батарею она попадает чуть теплее, чем если пройдет только через радиатор – этот эффект возникает за счет смешивания жидкости в отрезке трубы, идущим от перемычки к последующему элементу системы. Схема в обоих случаях показана на шести составляющих, и разница на последнем составляет всего пять градусов, но даже это различие стоит дополнительных усилий и затрат по созданию байпасов.

Горизонтальная схема

Выбор системы отопления следует сделать на этапе проектировки здания. При этом самой простой и практичной является горизонтальная схема однотрубной системы отопления – отопление ленинградка закрытого типа или открытого. Ее принцип прост – отопительная магистраль проходит под полом или непосредственно по его поверхности.

Этот аспект следует определить заранее – поскольку в случае если труба отопления будет проходить под полом, то его монтаж выполняется с учетом дальнейшего прокладывания труб. Необходимо обеспечить надлежащую теплоизоляцию, иначе основное тепло будет попросту уходить в подпол – соответственно, помещение при этом практически не будет отапливаться.

Горизонтальная схема

Важное условие – основная отопительная труба должна быть проложена с небольшим уклоном по направлению от котла – это позволяет ускорить ток теплоносителя. А самостоятельное перемещение воды по трубам, в свою очередь,  делает необязательным применение насоса, вследствие чего делается  система отопления ленинградка без насоса

Кроме того, при первом запуске системы необходимо быть довольно внимательными – в ней должен отсутствовать воздух. Стравить его можно, используя краны Маевского, которые должны быть размещены на всех радиаторах.

Принцип работы системы отопления ленинградка

Работа Ленинградки основывается на очень простом принципе: циркуляция теплоносителя поддерживается благодаря способности более холодных жидкостей выталкивать теплые. Все отопительные приборы соединяются между собой в единую последовательную цепь, поэтому температура на выходе будет значительно ниже входной.

Одна из особенностей системы – возможность прокладывать трубы внутри половой поверхности, непосредственно под ней и над ней. Пропадает необходимость надежной их теплоизоляции. Конструкционные элементы пола никогда не перегреются, следовательно, не нуждаются в специализированной защите.

Делится отопительная система ленинградка на две разновидности:

• Однотрубная горизонтальная система
• Однотрубная вертикальная система

Дополнительный видео урок

Однотрубная горизонтальная система

Один из самых распространенных вариантов реализации – с горизонтальной разводной труб. Прокладку магистрали ведут под полом или непосредственно над ним.

Безусловно, второй вариант более предпочтителен. Укладка трубы в пол влечет некоторые тепловые потери, однако в помещении ничто не будет портить эстетического вида.

Чтобы теплоноситель циркулировал по трубам без существенных препятствий, необходимо позаботиться о наличии уклона подающей трубы. Перед каждым радиатором устанавливают удаляющий воздух кран Маевского. При этом все приборы должны расположиться на одном уровне.

Однотрубная вертикальная система

Намного эффективнее работает система отопления ленинградка с вертикальной развязкой трубной магистрали. Однако в нее обязательно должен включаться циркуляционный насос. Таким образом помещение будет обогреваться значительно быстрее.

В случае с вертикальной развязкой, основная труба прокладывается по чердачному помещению и должна быть качественно утеплена. При этом вниз спускаются отводящие трубы. Если в доме два и более этажа, отопительные радиаторы рекомендуется располагать строго друг под другом.

Как и в случае в горизонтальной развязкой, необходимо предусмотреть небольшой уклон, иначе в стояке будет застаиваться теплоноситель. Несмотря на эффективность системы, состоящей из труб небольшого диаметра, внутреннее сечение должно быть большим. Если длина магистрали превышает 30 м, следует выбирать горизонтальную развязку.

Материалы

При выборе труб вадно знать кол-во радиаторов

Выбор труб для создания системы зависит от:

Диаметр трубы должен быть таким, чтобы обеспечить теплоносителем нужное количество батарей. Чем их больше, тем шире должен быть просвет. На 4 радиатора нужно минимум 2,5 см. На 5 – 6 – примерно 2,7 – 2,8 см.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Если в систему не планируется включать насос, то диаметр трубы должен составлять минимум 40 мм.

В зависимости от прогрева выбирают материал трубы. Если вода в системе будет достигать температуры свыше 90о С, лучше использовать сталь. Дело в том, что полипропилен плавится уже при 95о С.

Радиаторы подбирают исходя из эффективности их работы. Они должны обладать максимальной теплоотдачей

Это особенно важно потому, что в последние батареи контура попадает уже слегка остывшая вода. Так что для полной теплоотдачи они должны иметь высокий КПД

Технология монтажа ленинградской системы в частном доме

Теперь разберемся, как делается отопление в частном доме Ленинградка. Если планируется выполнить скрытую прокладку трубопроводов, то нужно заранее подготовить штробы в стенах. Чтобы защититься от теплопотерь, трубопровод обязательно утепляют. Если делается видимая разводка, то трубы не надо утеплять.

Схема однотрубной отопительной системы для частного дома

Выбор радиаторов и трубопроводов

Разводка отопления Ленинградка в частном доме может быть выполнена из стальных или полипропиленовых труб. Последняя разновидность отличается быстротой и простотой монтажа, но не подходит для северных широт. Это связано с тем, что здесь теплоноситель подогревается до более высокой температуры, что может привести к разрыву труб. В северных регионах используют только стальные трубопроводы.

В зависимости от числа отопительных приборов выбирают диаметр труб:

• Если количество радиаторов не превышает 5 штук, то достаточно труб диаметром 2,5 см. Для байпаса берут трубы сечением 20 мм.
• При количестве отопительных приборов в пределах 6-8 штук используют трубопроводы сечением 32 мм, а байпас делают из элементов диаметром 25 мм.

Поскольку температура теплоносителя на входе в батарею отличается на 20°C от его температуры на выходе, важно точно рассчитать количество секций. Затем вода из радиатора снова смешивается с теплоносителем с температурой 70°C, но все равно одна будет на несколько градусов прохладнее при попадании в следующий отопительный прибор. Таким образом, при каждом прохождении батареи температура теплоносителя снижается

Таким образом, при каждом прохождении батареи температура теплоносителя снижается.

Для компенсации описанных тепловых потерь количество секций в каждом следующем отопительном агрегате увеличивают, чтобы повысить теплоотдачу прибора. При расчете на первый прибор закладывают 100 процентов мощности. Второму прибору требуется 110% мощности, третьему – 120 и т.д. Иными словами, с каждым последующим агрегатом требуемую мощность увеличивают на 10%.

Преимущества и недостатки

Почему однотрубная система отопления пользовалась спросом в советские времена понятно, но чем же обусловлена ее нынешняя популярность. Все дело в достоинствах Ленинградки:

• дешевая комплектация;
• легкий монтаж и ремонт;
• возможность использования «каскада» (подключение к разным котлам);
• минимум видимых труб, то есть эстетичность.

К преимуществам системы можно отнести и тот момент, что все ее недостатки легко нивелируются при грамотном монтаже. Обычно минусами считают:

• неравномерный прогрев радиаторов в последовательной цепочке;
• невозможность подключения теплого пола в горизонтальную схему;
• сложный демонтаж системы при отсутствии в конструкции байпасов.

Решить эти вопросы получится, если еще на стадии проектирования предусмотреть наличие шаровых кранов и байпасов с игольчатыми вентилями у каждого радиатора. Также стоит увеличить количество секций у последних в системе отопительных приборов.

Схема с установленными байпасами и шаровыми кранами

Не стоит устанавливать алюминиевые радиаторы в однотрубной системе, так как они быстро отдают тепло. Чугун более надежен в данном случае, и значит, не будет наблюдаться резкого перепада температур между первым и последним элементами в системе.

Типы циркуляции в системе отопления Ленинградка

Как и в любой другой системе обогрева с использованием жидкого теплоносителя, тепло передается из греющего контура котла к радиаторам с помощью потока жидкости. В этом смысле Ленинградка ничем не отличается от иных систем отопления. Хотя максимальная эффективность достигается при использовании классического гравитационного притока воды.

Система отопления Ленинградка с естественной циркуляцией

Классический вариант размещения радиаторов и труб по Ленинградской методике приведен на схеме ниже.

За счет нижнего подвода к радиатору регистры не забиваются трубным илом

Стандартный вариант отопления Ленинградка в частном доме открытого типа предполагает наличие расширительного бака в верхней точке контура. Горячая вода самотеком перемещается по трубам, последовательно отдавая тепло.

Зачастую хозяева, стремясь сэкономить на обустройстве водяного обогрева, не делают отдельные отводы на вход и выход в радиатор, а подключают батареи по проточной схеме, примерно так, как указано ниже на рисунке.

Такой вариант проще, но его хватает буквально на 4-5 лет работы, дальше систему нужно будет промывать

На первый взгляд, нет никакой разницы, но это не так. Радиаторы, соединенные между собой трубами основного контура без дополнительной врезки в систему разлива воды, эффективно отдают тепло только на первых годах службы. По мере того, как на стенах труб, особенно на входе в регистр, образуются пробки из-за отложений, эффективность теплоотдачи уменьшается в несколько раз. Стоит образоваться на входе пробке хотя бы в одном из радиаторов, как начинает страдать вся система отопления, и водяной котел в том числе, так как проток воды существенно уменьшается.

Еще хуже обстоит ситуация, если радиаторы установлены в разных квартирах многоквартирного дома, и на каждом входе имеется регулировочный кран. В этом случае жильцы ближайшего к котлу помещения, регулируя свою заслонку, могут заморозить батареи в остальных комнатах и квартирах.

Поэтому любители экономить и упрощать Ленинградку впоследствии вынуждены дорабатывать конструкцию:

• Ставить байпасы;
• Переделывать ленинградскую версию по закрытой схеме;
• Использовать принудительное перекачивание воды циркуляционным насосом.

Соответственно вырастут затраты как на отопление, так и на электроэнергию. Кроме того, система лишается своего главного преимущества — высокой надежности отопительного контура. Понятно, что такое отопление в частном доме Ленинградкой закрытого типа будет эффективно греть, пока встроенный насос будет в состоянии разгонять горячую воду по всем помещениям, но сделано это будет явно непрофессиональным способом, так как теряется сам смысл простой и супернадежной схемы.

Система отопления Ленинградка с принудительной циркуляцией

Нельзя сказать, что вариант с использованием дополнительного циркуляционного насоса хуже классической открытой разводки. Например, для загородных домов и даже дач отопление по схеме Ленинградки с насосом будет оптимальным, если хозяева не живут постоянно, а выбираются за город один-два раза в неделю.

В этом случае в систему потребуется врезать байпас, циркуляционный насос и расширительный бачок. В общем система становится более эффективной, но менее надежной и в полной мере зависимой от наличия электроэнергии в дачном поселке.

К положительным качествам можно отнести тот факт, что циркуляционная схема позволит намного быстрее прогреть основательно застывший дом. Понятно, что для таких конструкций приходится отказаться от воды в пользу незамерзающего антифриза для бытовых отопительных приборов. В целом использование антифриза не только улучшает работу Ленинградки, но и эффективно защищает крыльчатку насоса и алюминиевые радиаторы от коррозии.
