Отопительные печи с водяным контуром – выбираем оптимальный вариант

Устройство печи с водяным контуром

Классическая конструкция печи состоит из топки, разделенной колосниками на топливник и зольник, окруженной стенками из кирпича или металла. При сгорании топлива тепло передается в помещения посредством лучистой теплоотдачи от ограждающих поверхностей печи. Применение печей вызвано обычно объективными причинами:

  1. Отсутствие иных видов топлива, кроме дров и угля, а именно природного газа и электричества необходимой мощности;
  2. Относительная дешевизна дров во многих регионах нашей страны;

Основным недостатком теплотехнической схемы является неравномерное распределение тепла по отапливаемым помещениям, а также циклический режим работы теплового агрегата. Кроме того, печи обслуживаются вручную.

Внедрение в конструкцию печи водяного контура во многом улучшает показатели работы отопления. Металлический теплообменник позволяет отбирать часть тепла при сгорании топлива и обеспечивать его транспортировку посредством жидкого теплоносителя – воды или антифриза.

Печи с водяным контуром делятся на 2 вида:

  1. Кирпичные;
  2. Металлические.

Кирпичные печи возводятся самостоятельно или с привлечением специалистов. Металлические печи производятся из стали или чугуна, могут сооружаться самостоятельно, но для этого требуются профессиональные навыки электросварщика. Причем модели промышленного производства обладают лучшими характеристиками по сравнению с самодельными – они выполняются из жаропрочных сталей, тщательно рассчитываются проектировщиками.

Кирпичные печи разогреваются большее количество времени, но и отдают тепло в течение продолжительного промежутка времени. По сути своей кирпичная кладка частично выполняет функции теплоаккумулятора.

Металлические печи нагреваются и остывают с большей скоростью. Чугунные печи выгоднее стальных аналогов в этом плане – чугун аккумулирует значительное количество теплоты.

Теплообменные аппараты для водяных контуров печей выполняются обычно из стали. Теплообменники обладают большим разнообразием форм и размеров, отличаются по месту размещения. По форме это могут быть прямоугольные емкости, соединенные круглыми или профильными трубами, змеевики, регистры и так далее. Толщина стали для их изготовления составляет не менее 3 – 5 мм.

В кирпичных печах теплообменники размещают чаще всего в топках. При этом не рекомендуется размещать аппараты в зонах, непосредственно обтекаемых пламенем, особенно в печах с использованием угля в качестве топлива. Температура в этих зонах достигает крупных значений и срок службы металла значительно сократится. Размещают теплообменники в краевых зонах пламени и по пути движения раскаленных продуктов сгорания.

В металлических печах теплообменники зачастую выполняются в виде водяных «рубашек», опоясывающих топочное пространство камеры сгорания. По сути своей печи с водяным контуром являются аналогом твердотопливного котла.

Теплообменники оборудуются резьбовыми патрубками для присоединения трубопроводов системы отопления. Дымоудаление осуществляется с помощью естественной тяги, то есть требуется сооружение дымовой трубы. Регулирование количества воздуха, подаваемого на горение, производится шибером дымохода и заслонкой на заборе воздуха.

При этом стоит отметить, что дымовые каналы для улучшения теплосъема иногда оборудуют по лабиринтному типу или устанавливают в канал дымоотвода дополнительный теплообменник – для нужд ГВС или отопления. При этом аэродинамическое сопротивление резко увеличивается и потребуется более точный расчет параметров дымовой трубы – и как минимум – увеличение ее высоты.

Кроме водяных контуров отопления печи могут оборудоваться дополнительными элементами:

  1. Дверца с огнеупорным стеклом – создается печь-камин;
  2. Бак приготовления горячей воды;
  3. Варочная плита;
  4. Духовой шкаф.

С увеличением числа опций увеличиваются габариты и вес печи, возрастает стоимость. Некоторые модели печей заводского изготовления оснащаются ТЭНами, встраиваемыми в теплообменник (с возможностью снятия и замены). Обычно они не могут полностью покрыть всю тепловую мощность печи и служат дополнительным или резервным источником тепла.

Плюсы печей с водяными контурами

В обычной печи теплоносителем выступает воздух, поэтому для его циркуляции устраиваются воздуховоды больших габаритов, которые ограничиваются по протяженности, чтобы не увеличивать сопротивление движению нагретого воздуха. Такой теплоноситель, как воздух, обладает низкой теплоемкостью, поэтому для его подачи на большие расстояния нужно увеличить сечение воздуховода или использовать вентилятор. Вместе с воздухом циркулирует много пыли, сажи и других посторонних частиц.

Печь с котлом водяного отопления имеет много преимуществ перед традиционным печным отоплением:

  1. В качестве теплоносителя в таких агрегатах используется вода, которая обладает большой удельной теплоемкостью и легко транспортируется на дальние расстояния по трубопроводам с небольшим сечением.
  2. Вода не горит, не токсична и совершенно безвредна.
  3. Это самый доступный бесплатный тепловой носитель.

Однако при использовании воды в качестве теплового носителя тоже есть свои минусы. Такой теплоноситель подвержен замерзанию при прекращении отопления в холодный сезон. Но эта проблема легко решается использованием антифриза. Жидкий теплоноситель приводит к образованию накипи на трубах и способствует коррозии металлических элементов отопительной системы.

Преимущества и недостатки

Печи отопления высокопроизводительны. За 1 час устройство может достаточно прогреть дом площадью до 300 кв.м. Также аппарат имеет такие достоинства:

  • доступная стоимость оборудования, которое можно сконструировать самостоятельно;
  • отсутствие зависимости от электрической сети – система функционирует по принципу естественной циркуляции, насосное оборудование не используется;
  • доступность и относительно небольшая стоимость топлива;
  • красивый внешний вид;
  • при правильном монтаже и эксплуатации аппарат способен обогреть дом;
  • отсутствие необходимости постоянно подкладывать топливо – достаточно загрузить печь 2-3 раза в сутки;
  • аппарат можно сделать из доступных материалов своими руками.

Главные свойства печей

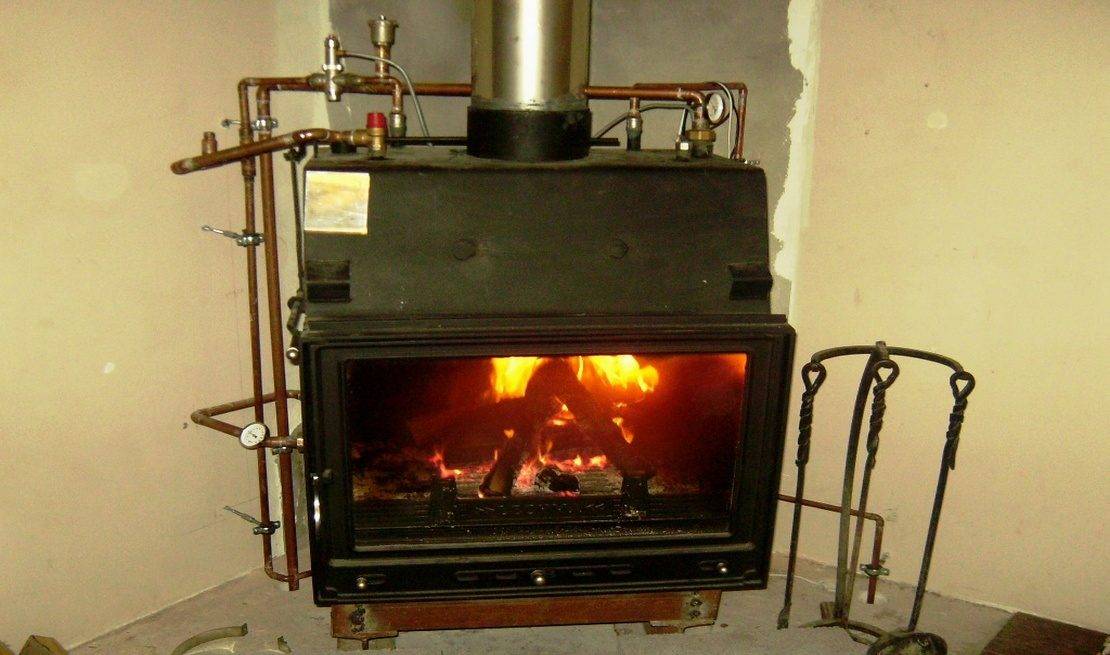

Камин выполняет две фукнкции: декоративную и обогрева

Печь с водяным контуром используется в загородных домах, на дачах. Устройство в виде камина нередко устанавливается в элитных интерьерах, выполняя 2 функции: декоративную и обогрева помещения. Конструкция имеет такие свойства:

  • устанавливается в помещении, в котором присутствуют минимальные условия пожарной безопасности;
  • изделия бывают с призматическими, панорамными и прямыми дверцами (первый вариант является самым дорогостоящим);
  • производительность печи колеблется в пределах 12-24 кВт;
  • по типу подключения конструкция бывает открытой или закрытой (для изготовления первого типа используется материал толщиной 4 мм при давлении 1,5 атм, а второго – металл толщиной 6 мм при давлении 2,5 атм);
  • в качестве топлива применяются не только дрова, но и пеллеты, уголь;
  • под камином обустраивается негорючее основание: металлический, керамический или асбестовый лист.

Печи такого типа бывают с заслонкой или теплогенератором. Второй вариант более эффективный, так как является дополнительным источником тепла. Эти конструкции рассчитаны на длительное горение. Изделие должно оснащаться дымоходом высотой 4-8 м. Система легко объединяется с теплыми полами.

Русская печь – прародительница всех отопительных агрегатов

Конструкция состоит из топки, зольника и системы отвода продуктов сгорания. Особенности печи можно рассмотреть ниже:

  1. Выделение тепла от русской печи не идёт ни в какое сравнение с известными агрегатами – до 6500 Ккал. Рассчитав приблизительное количество топлива, можно с уверенностью сказать, что система является экономически выгодной. А если будет устроена русская печь с водяным отоплением, то эффективность возрастёт в 2-3 раза.
  2. Как правило, для русской печи в виде топлива характерны дрова. В некоторых случаях уголь – если конструкция позволяет выводить тяжёлые газы. Этот вид топлива не затратен и при условии его беспроблемной доставки, хлопот владельцы не встретят.
  3. Необходимость в постоянной топке отпадает – уголь или дрова помещаются внутрь 2-3 раза за сутки. Даже если печь оборудована с водяным котлом, расход топлива не возрастёт.
  4. Кирпич для кладки русской печи является доступным материалом, покупка которого даже для большого агрегата не разорительна. Окупается конструкция достаточно быстро.

Несправедливо было бы не сказать о недостатках русской печи. Однако каждый из них можно и нужно исправлять. Итак:

  • Постоянный контроль над топочным процессом. То есть оставить печь с водяным котлом, русская бы она была или иного типа, без присмотра нельзя. Придётся следить за дымовыми каналами при закладке топлива и чистке зольников.

Возможно, какой-либо из них окажется забитым или деформированным, что, естественно, повлияет на горение. Кроме того, нельзя перекрывать дымоходы, перед тем как лечь спать, не удостоверившись, что угли внутри не имеют синего пламени – это выделение углекислого газа. Несчастья тогда не избежать.

В межсезонье использовать печь для отопления нельзя. Она будет долго чадить и разгораться, забивая каналы сажей. Связано это с тем, что тяга при морозе гораздо лучше, чем в плюсовые температуры – давление низко и возникает обратный процесс.
Кладка печи должна происходить только специалистом – раньше хорошие печники ценились на вес золота. В идеале, печное отопление с водяным контуром, схема которого была предложена мастером, им и производится. Поэтому обращаясь в компанию по соответствующим услугам, следует заказывать весь комплекс, от кладки до розжига.

Теплообменник для печи

Водяная рубашка для печи своими руками изготавливается под конкретные требования и условия. Под теплообменник выделяется место на этапе строительства или уже в готовом устройстве.

Теплообменник имеет такие особенности:

  • количество витков — 2-4;
  • толщина стенок — 4-5 мм;
  • диаметр труб — 5 см и более;
  • материал — нержавейка, медь, чугун.

Для ускорения движения воды рекомендуется установить насос в системе

При установке оставляются зазоры между регистром и стенками, чтобы было место для компенсации температурных расширений и эффективной теплопередачи. Обязательно должен быть доступ для проведения обслуживания, замены и чистки змеевика.

Для обеспечения постоянного движения жидкости на обратку устанавливается насос. Но даже при его наличии должен оставаться незначительный уклон, чтобы не образовывалась воздушная пробка.

Для монтажа потребуются такие инструменты:

  • молоток;
  • зубило;
  • мастерок;
  • рулетка;
  • уровень;
  • паяльник;
  • разводной ключ.

Чтобы не получить травму, нужно пользоваться защитной маской и перчатками.

Как самостоятельно изготовить устройство

Несложный змеевик несложно изготовить самостоятельно из медной трубки. Для дымохода диаметром 100 мм подойдет медная трубка с диаметром ¼ дюйма и длиной 3-4 м. К концам трубы следует припаять фитинги с резьбой. Затем трубку заполняют мелким песком, закручивают их и обматывают дымоход.

Между витками желательно оставлять небольшое расстояние – тогда труба от дымохода будет нагреваться и теплопередачей, и инфракрасным излучением. Эту работу удобно выполнять с помощником. Затем песок из трубы вымывают водой под давлением. Присоединяют трубы, ведущие к радиаторам и расширительному баку.

Теплообменник Кузнецова выполняют при помощи сварки. Самый простой вариант – изготовить корпус из газового баллона или трубы большого диаметра.

Для изготовления понадобятся следующие материалы:

  1. Газовый баллон, труба большого диаметра (300 мм) для корпуса.
  2. Труба диаметром 32 мм (одну заготовку лучше взять большего диаметра – до 57 мм). Длина заготовок – 300-400 мм, общее количество должно быть достаточно для вырезания заготовок.
  3. Два небольших патрубка одного диаметра с диаметром дымохода; желательно использовать трубу дымохода – если дымоход сборный, то с одной стороны конструкции патрубок будет с раструбом, который необходим для монтажа теплообменника.
  4. Два фрагмента стального листа, достаточных, чтобы вырезать заглушки торцов корпуса.

Технология изготовления воздушного теплообменника:

В корпусе по бокам вырезаются отверстия с диаметром, равным диаметру дымохода.

Конструкция из тонких трубок и заглушек вставляется в корпус и проваривается по стыку заглушек и корпуса из большой трубы.

В отверстия по бокам корпуса вставляются патрубки и также провариваются.

Альтернативный вариант:

Какие материалы можно использовать

Идеальный вариант – нержавеющая сталь (например, пищевая аустенитная нержавейка 08Х18Н10 или AISI 304) или медь. Изделия промышленного производства иногда изготавливают из титана. Но цена на эти материалы достаточно велика. Зато они долговечны, не ржавеют, надежны и прочны. Если у вас буржуйка в гараже или самодельная каменка из подручных материалов в бане, вполне возможно применить и черный металл (углеродистую сталь).

Можно применить качественную гофрированную трубу из нержавейки. Оцинкованная гофра – нежелательный и недолговечный вариант. Для змеевика можно применять и алюминиевые трубы (только не для дымоходов твердотопливных печей).

Иногда применяют и оцинкованную сталь, но следует иметь в виду, что при сварочных работах слой цинка испаряется, и все преимущества оцинковки (стойкость к коррозии) сходят на нет. При температуре выше 400 °С цинк начинает испаряться (пары цинка токсичны), поэтому не стоит применять оцинковку для теплообменников на дымоходах твердотопливных котлов.

Преимущества и недостатки отопления печью

Печное отопление имеет широкий список плюсов:

При всех достоинствах печка имеет и недостатки:

  • От сгорания дров, угля образуется шлак – предстоит регулярная чистка золы;
  • наладить автоматическую подачу топлива в домах сложно, хозяин должен сам забрасывать дрова, заниматься розжигом, регулировать тягу.
  • Отапливает печь только то помещение, в котором установлена, поэтому для обогрева всего дома потребуется трубопровод и батареи.
  • Инертность русской печи заключается в длительном процессе запуска, частично этот недостаток нивелирован в буржуйках, современных тепловых агрегатах.
  • С увеличением мощности расширяются и размеры – нагреватель займет много места.
  • Обычная печка имеет КПД 40% при избыточной мощности. Когда прибор накаляется до предела, стоять рядом жарко. Но постепенно устройство остывает, причем большое количество тепла попросту вылетает через трубу дымохода.
  • Разгорается прибор долго, но остановить процесс горения практически невозможно, как и регулировать подачу тепла.
  • Правильный дымоход – залог качественного прогрева дома и эксплуатации всей конструкции. Без знаний и опыта сделать дымовую трубу сложно.

Особенности кирпичных печей

Все виды конструкций подобного плана известны уже несколько сотен лет и давно доказали свою надежность. Но отдавая предпочтение такому отоплению нужно взвесить все за и против.

Чем хорош такой вариант

  • Если пытаться обогреть дом при помощи обычной печи, работающей на твердом топливе, то в среднем 1м² конструкции способен обогреть 30м² площади стандартного дома с потолками до 3м. Соответственно получается, чем больше дом, тем больше нужно строить печь. Система же имеющая встроенные водяные регистры вырабатывает в 2,5 раза больше тепла и при этом может иметь достаточно скромные размеры.
  • Если инструкция по укладке конструкций была выполнена в соответствии со всеми требованиями, то печь будет служить верой и правдой не один десяток лет. Профилактический осмотр и косметический ремонт под силу любому хозяину, в отличие от варианта с твердотопливным котлом.

Принцип нагрева регистров.

  • На данный момент существует несколько распространенных проектов, если русская печь не для каждого помещения подойдет, плюс ее монтаж требует высокой квалификации, то шведские или голландские кирпичные печи с водяным отоплением своими руками, при большом желании, сложить можно.
  • Еще одним положительным моментом такого отопления является то, что в данном случае совсем не обязательно строить сложные многоканальные конструкции, ели вопрос о наличии жарочной поверхности не стоит, то такую систему можно смонтировать на основе обычного камина.

Важно: если максимальное КПД традиционной кирпичной конструкции не превышает 50%, то при использовании хороших регистров, грамотной трубной разводки и врезанного в систему циркуляционного насоса для отопления. КПД может доходить до 85%, что вполне сопоставимо с современными твердотопливными котлами

Схема печи с котлом отопления.

  • Не последнюю роль играет цена на стройматериалы и топливо. Саму конструкцию можно сложить из материала оставшегося после строительства дома. Что же касается топлива, то дрова, каменный уголь или брикеты не относятся к заоблачно дорогим видам и вполне доступны практически всем.
  • Большинство конструкций оборудуется жарочной поверхностью и духовкой, что позволяет параллельно готовить пищу.

Изъяны системы

Чтобы запустить систему на проектную мощность потребуется время, в отличие от электрических агрегатов, на разогрев кирпичных стенок конструкции и теплоносителя в трубной разводке уйдет не менее получаса.

Схема отопления от камина.

  • Если сравнивать с твердотопливными котлами сопоставимой мощности, то габариты таких конструкций будут намного больше. Плюс устанавливать их нужно, как правило, в центре жилища, что забирает достаточно много полезной площади.
  • Любая твердотопливная отопительная система провоцирует образование достаточно большого количества пыли. Как вы не старайтесь, но убирать в помещении, где установлена кирпичная печь нужно будет намного чаще.
  • Все конструкции подобного плана относятся к объектам повышенной пожарной опасности. Работать в автономном режиме они не могут. Помимо вероятности возникновения пожара, существует еще опасность распространения угарного газа при неправильной эксплуатации или закипания теплоносителя в системе, что также чревато неприятными последствиями.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система. Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

  • строительный уровень;
  • рулетка;
  • мастерок;
  • ведро;
  • пассатижи;
  • электродрель;
  • сварочный инвертор;
  • гаечный ключ;
  • отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией. Ведь печь — тяжёлое сооружение, которое требует подготовленной базы

Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Купить или сделать самому

Если вы хотите увеличить теплоотдачу от дорогого покупного котла, лучше купить готовые качественные устройства – промышленность выпускает их в достаточном ассортименте. Но если хочется модернизировать буржуйку в бане либо гараже или повысить КПД камина со стальной трубой на даче – можно неплохо сэкономить, изготовив и установив теплообменник на дымоход своими руками. Установка теплообменника силами наемного специалиста обойдется во столько же, сколько стоит сама конструкция.

Примерная цена

Стоимость промышленно изготовленных теплообменников для дымохода различается в зависимости от конструкции и производителя.

Устройство водяного отопления

Расширительный бачок закрытого типа в системе печного отопления с водяным контуром

Выбор печи и сооружение всей системы осуществляется еще на этапе планирования и возведения самого дома. Для большинства моделей требуется сооружение дополнительного фундамента. Отопление на основе печи с водяным контуром состоит из таких компонентов:

  • печной конструкции;
  • теплообменника (он располагается внутри топки или вокруг нее, а также в форме змеевика вокруг дымохода);
  • контура с теплоносителем, радиаторов;
  • расширительного бака, который лучше располагать на чердаке.

В отдельных случаях контур отопления оснащается циркуляционным насосом. Установка аккумулятора тепла позволит увеличить КПД печки.

Выбор труб

В печи трудно контролировать температуру воды, поэтому трубы выбирают металлические

Использование печи с водяным контуром для отопления дома предусматривает применение радиаторов и труб. Подходят не только чугунные или стальные элементы, но и металлопластиковые, полипропиленовые. Однако тут есть некоторые особенности. Так как для отопления используются дрова и присутствует открытое пламя, жидкость в змеевике может закипеть. В таких условиях металлопластиковые трубы не выдерживают длительное время. Лучше применять изделия из нержавеющей стали.

Еще одной причиной выбора металлических труб является то, что патрубки, которые выходят из печи, сильно разогреваются. В таких условиях пластиковые изделия расплавляются. Трубы, которые подсоединяются непосредственно к патрубкам, должны иметь диаметром 3 см. Для остальных элементов этот показатель составляет 2 см.

Выбор печки

Универсальная печь с варочной поверхностью и отопительным контуром

Выбрать отопительный прибор можно с учетом технических параметров и назначения устройства. По второму признаку устройства бывают:

  • Для отопления. Вырабатываемая тепловая энергия идет только на обогрев помещений. В печи такого типа устанавливается бак-теплообменник.
  • Для приготовления пищи и обогрева жилья. Конструкция аппарата предусматривает дополнительный отсек. Над топочной камерой расположена духовая. Теплообменник может располагаться по бокам топки. На небольших печках может присутствовать только конфорка.

Из технических характеристик учитывается площадь дома, используемое топливо и материал изготовления. Первый параметр предусматривает, что на каждые 10 кв.м. площади сооружения требуется 1-1,2 кВт энергии. При этом высота потолка 2,5-2,7 м.

В виде топлива применяется уголь, торф, пеллеты, дрова. Все они имеют различные характеристики: при сгорании одного и того же объема выделяется разное количество тепла. Также учитывается стоимость топлива и его доступность.

Для изготовления печи используются следующие материалы:

  • Кирпич. Такой вариант имеет большой вес и габариты, поэтому требует дополнительного фундамента при обустройстве. Данная конструкция отдает тепло равномерно и долго. Для кладки печи-камина нужен специалист. Однако кирпичная кладка идеально вписывается в любой интерьер, создает особую атмосферу и уют.
  • Чугун. Для этого материала характерен быстрый нагрев, но он тяжелый и более хрупкий, чем другие. Тут не требуется сооружение отдельного фундамента.
  • Сталь. Представленный вариант пользуется популярностью, так как он легкий, долговечный. Теплоноситель в нем нагревается быстрее.

Теплообменник для топки

Теплообменник самодельный для кирпичной печи

Теплообменник – основной элемент печи, поэтому к выбору нужно подходить ответственно. Он может монтироваться в топку, но всегда существует риск утечки теплоносителя. Безопасным вариантом является монтаж теплообменника в колпак дымохода. Данный элемент имеет разную форму и материал изготовления:

  • Из листовой стали. Его можно устанавливать прямо в топку. Толщина материала – 3-4 мм. К нему подводится 2 трубы. Верхняя должна подключаться в самой верхней точке обменника. Внутренний зазор этого элемента не должен быть меньше 3 см. В этом случае можно избежать закипания теплоносителя.
  • Из труб. Элементы могут быть круглыми или прямоугольными. Трубу тоже разрешается устанавливать в топке. Все зависит от конструкции печи. Главным требованием является установка теплообменника так, чтобы он не загораживал дверцу, а закладка дров была свободной.
  • Плоский регистр. Такой вариант чаще устанавливается в дымоходном канале. Теплообменник может прослужить долго, так как он не эксплуатируется в агрессивных условиях. Имеет большие размеры.

Правильный выбор теплообменника обеспечит максимальную производительность печки.

Как сделать печь с водяным контуром самостоятельно

Кирпичную печь с водяным контуром можно сложить своими руками. В качестве примера можно предложить конструкцию площадью 1×1,15 м, высотой 2,4 м. Такая печь может развить в номинальном режиме мощность до 5,7 кВт, а при усиленной топке — до 17 кВт. Она способна отопить дом площадью до 190 м².

Материалы и инструмент

Для самостоятельного изготовления надо заранее позаботиться о материале:

  • красный кирпич — 720-730 шт;
  • шамотный кирпич типа ША-8 — 70-75 шт;
  • дверца для топки21×25 см;
  • дверца поддува14×25 см;
  • дверца для чистки14×14 см (7 штук);
  • 2 колосниковые решетки25×30 см;
  • чугунная плита71×41 см;
  • листовая сталь для водного контура толщиной 4-5 мм;
  • задвижки размерами 13×25 и 13×13 см;
  • стальная полоса 50×5 мм длиной 0,4 м и две полосы длиной 1 м;
  • стальной уголок 50×50 мм длиной 2 м (2 штуки);
  • лист стальной для установки перед топкой размером 1×0,5 м.

Инструмент:

  • болгарка;
  • электродрель;
  • мастерок;
  • кельма;
  • шпатель;
  • терка;
  • полутерок;
  • правило;
  • киянка;
  • молоток;
  • напильник;
  • стамеска;
  • ножовка по металлу;
  • отвес;
  • строительный уровень;
  • металлическая линейка;
  • рулетка.

Чертежи и схемы

Перед началом работ необходимо разработать проект печи, чертежи с деталировкой, схему послойной укладки кирпича. Отдельно составляется проект печного теплообменника, для рассматриваемого примера он показан на чертеже. Общий вид со всех сторон предлагаемой печи показан на фото.

Пошаговая инструкция

Возведение отопительной печи осуществляется в следующем порядке:

  1. Заливка фундамента с армированием стальными стержнями, уложенными в виде решетки. Уровень фундамента опускается на 4-6 см ниже уровня напольного покрытия.
  2. Укладывается 2 слоя красного кирпича на цементно-песчаный раствор. Основная задача — обеспечение идеальной горизонтальной поверхности.
  3. Последующие ряды кирпича ложатся на глиняный раствор, в соответствии с послойной схеме укладки. Толщина шва составляет 3-4 мм.
  4. Поверх 2-го ряда начинается формирование зольной камеры, а на лицевой стороне — проема для дверцы. Под этот элемент отводится 3 ряда кирпичей.
  5. Начиная с 4 ряда, обустраивается топливная камера из шамотного кирпича. Для монтажа колесниковой решетки в кирпичах вытачиваются пазы. Внизу топливной камеры крепится основание теплообменника.
  6. На 5-м ряду устанавливаются дверцы для чистки.
  7. В 6-м ряду формируется горизонтальный канал для увеличения печной тяги. На этом же ряду закрепляется топочная дверца, которая перекрывается 8-ым рядом.
  8. В 9-м ряду отводится труба от теплообменника.
  9. Начиная с 10-го ряда, производится изменение пространства внутри печи за счет укладки кирпичей вдоль и поперек.
  10. Чугунная плита монтируется поверх 11-го ряда кирпичей, а с 12-го по 17-ый ряд формируется варочная камера. Перекрытие ее осуществляется стальными полосами.
  11. С 20-го по 30-ый ряд — формирование каналов дымохода. Для его чистки на 21-ом ряду устанавливаются специальные дверцы. На 23-ем ряду дымоход разделяется на 4 канала.
  12. Перекрытие печи монтируется на 33-м, а завершается на следующем ряду кирпичей.
  13. Кладка печи завершается на 35-ом ряду.

При установке печи следует учитывать некоторые особенности:

  1. Под дверцу и сверху нее прокладывается полотно из асбеста. Сбоку закрепляются отрезки стальной проволоки длиной не менее 35 см, концы которой входят между кирпичами.
  2. Топочная камера обязательно выкладывается шамотным, огнестойким кирпичом.
  3. При формировании варочной камеры под плитой оставляются зазоры для компенсации теплового расширения металла.
  4. При установке теплообменника, между ним и кирпичной кладкой должен оставаться зазор не менее 5 мм. Зазор 6-8 мм оставляется в отверстиях, где выводятся трубы.
  5. Очистные дверцы дымохода устанавливаются так, чтобы была возможность доступа к любой его части.
  6. Дымоход можно выложить из кирпича или установить готовую, покупную конструкцию (обычно в виде сэндвич-трубы).

Собственную отопительную систему в частном или загородном доме можно соорудить на базе печи с водяным контуром. Такую печь можно собрать своими руками при наличии навыков каменщика. Самый простой вариант — просто установить уже готовую металлическую печь. При соблюдении всех рекомендаций система позволит отопить дом даже площадью более 150 м².

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
