Газобаллонное отопление дома

Особенности отопления газовыми баллонами и преимущества

Отопление дачи газовыми баллонами – это выгодно. Дело здесь в том, что в баллонах содержится сжиженный природный газ. Он способен быстро изменить свое состояние и стать газообразным. Также он характеризуется достаточно высоким коэффициентом полезного действия.

Все потому, что баллон с газом можно без проблем перевезти в любое место, даже отдаленное от цивилизации. Один такой баллон – и отопление баллонным газом частного дома уже сможет работать полноценно.

Транспортировка газовых баллонов

Благодаря автономному отоплению частного или загородного дома при помощи газовых баллонов можно не только отапливать помещения, но и использовать горячую воду в любой момент. Поэтому отопление загородного дома пропаном является еще и эффективным средством устройства постоянного обеспечения дома горячей водой.

В настоящее время наиболее распространенным является отопление дома пропаном (пропан-бутаном). Благодаря таким баллонам у пользователей есть возможность получить качественное и надежное отопление своих помещений. Такие системы автономны, экологичны, они просты в работе, экономны в растратах, а также стабильны (отсутствуют перепады давления).

Монтаж магистралей

Разводка системы отопления при использовании природного газа делается обычным образом. В загородных частных домах, в зависимости от их размеров, могут монтироваться системы отопления:

  • одноконтурные;
  • двухконтурные;
  • коллекторные.

В первом случае в здании протягивается всего одна магистраль, по которой теплоноситель покидает котел и возвращается к нему обратно. Плюсом этого способа разводки является простота монтажа и дешевизна. К минусам такой разводки относят в первую очередь неравномерный прогрев радиаторов. Чтобы во всех помещениях дома температура воздуха зимой была одинаковой, при использовании такой схемы прокладки магистралей дополнительно приходится использовать специальную запорную и регулирующую арматуру. Подходят однотрубные сети только для монтажа в очень небольших загородных зданиях.

В двухтрубных системах отопления газом монтируются сразу две магистрали — подводящая и обратная. Сборка таких сетей обходится довольно-таки дорого и считается относительно трудоемкой. Но зато и в эксплуатации двухконтурные системы гораздо более удобны. Радиаторы при использовании таких схем прогреваются в доме равномерно.

Коллекторные сети монтируются в основном лишь в загородных зданиях большой площади при наличии значительного количества потребителей. Чаще всего их собирают в зданиях в несколько этажей со множеством комнат разного назначения. В этом случае подающая и отводящая трубы присоединяются предварительно к коллектору. Далее уже от этой гребенки выполняется разводка магистралей по группам помещений.

Достоинства

Но в последнем случае будет необходим теплообменник. Однако подобная система обогрева, обычно используется лишь тогда, когда отсутствует возможность подключить отопительный котел к газовой магистрали. Но с другой стороны, такое отопление частного дома позволяет добиться полной автономности. Благодаря ему, тепло в вашем доме не будет зависеть от различных внешних факторов.

Также среди достоинств обогрева частного или загородного дома при помощи газового баллона можно выделить следующие:

  • небольшой расход топлива, который можно регулировать;
  • полная автономность;
  • применение экологически чистого топлива;
  • легкость управления и простота эксплуатации;
  • постоянное давление в трубах.

Установить подобное отопление можно как в новом, так и в старом доме. Для этого понадобится провести лишь минимальные работы. Кроме того, это значительно проще, чем подключиться к газовой магистрали. Ведь для этого нет нужды прокладывать трубы к зданию, составлять и утверждать проект.

Но несмотря на все преимущества этого вида отопления, производить обогрев здания газовыми баллонами желательно лишь в том случае, если использовать другие варианты отопления не представляется возможным по тем или иным причинам. Например, при отсутствии электричества.

Схема подключения баллонов с газом к отопительному котлу

Для подключения баллона к котлу используется особый редуктор, преобразующий сжиженное топливо в газообразное состояние. Именно в таком виде оно подается в нагревательное оборудование. Если используется сразу несколько емкостей, то понадобится столько же редукторов для подключения к каждому баллону. Это намного безопасней, чем подключать сразу несколько емкостей через один общий редуктор.

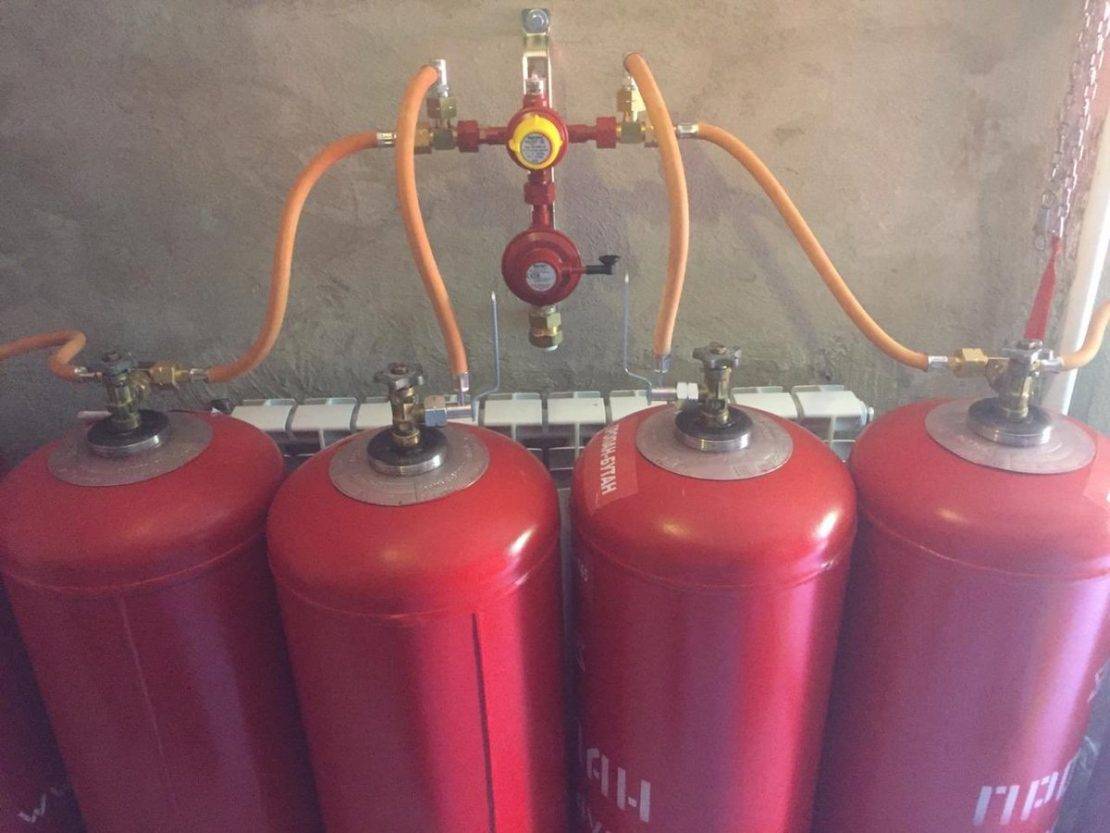

Для сборки всей конструкции используется двухплечевой коллектор. Это специальная рампа, которая делит все емкости на две группы. Одна группа является основной. Из нее газ поступает в котел в первую очередь. Вторая группа – резервная. Она используется после того, как заканчивается газ в основной группе. Переключение с одной группы на другую происходит автоматически. При этом раздается характерный сигнал. После заправки и подключения емкостей основной группы коллектор начинает потреблять топливо из этих баллонов.

Все емкости с горючим устанавливаются от котла на расстоянии не ближе 200 см. Лучше всего для этих целей выделить отдельное помещение или отгородить отсек в топочной. Запрещено устанавливать баллоны в незакрытом месте, куда попадает солнечный свет.

Для подключения емкостей используются металлические трубопроводы с толщиной стенок на менее 2-х мм. В месте, где трубы проходят через стены, устанавливаются защитные футляры, а все отверстия заполняются пеной. Для соединения трубопровода с нагревателем применяется дюритовый шланг.

Заправка

Чтобы отопление газовыми баллонами в загородном или частном доме было эффективным, требуется иметь постоянный, неснижаемый запас топлива. В этом вопросе, эта система обогрева проигрывает другим отопительным системам. К примеру, если в доме установлен электрический котел, то для его бесперебойной работы требуется лишь доступ к источнику электроэнергии. А вот если, обогрев происходит посредством газовых баллонов, то их потребуется регулярно заправлять или покупать новые. А это подразумевает под собой лишние хлопоты и является одним из основных минусов данной системы отопления.

Достаточно часто продажей и доставкой емкостей со сниженным , занимаются специальные организации. Разумеется, можно сделать это и самостоятельно. Если вы намереваетесь произвести заправку газового баллона, потребуется найти ГЗС, которая имеет возможность сжижать газ.

*»]

Но тут следует учитывать и то, что некоторые ГЗС желая сэкономить, заправляют их лишь наполовину, мотивируя это тем, что в баллонах не должно быть много газа, так как это опасно и существует риск что он может закипеть даже при температуре в 40 градусов. Это может спровоцировать разрыв емкости. Но верить в подобное объяснение не следует, так как если вы покупаете баллон, то он будет заправлен до предела и его разрыв не происходит. Но многие люди, которые не слишком разбираются в этом вопросе, верят, и покупают баллоны, заправленные лишь на половину.

Чтобы добиться меньшего расхода газа, рекомендуется установить автоматическую систему управления работой котлом. Она будет автоматически повышать или понижать мощность его работы в зависимости от температуры в здании. Кроме того, если вы хотите сэкономить, следует выключать котел на ночь. Оснащен он автоматикой или нет, в данном случае значения не имеет.

Как рассчитать расход газа?

Для расчета расхода топлива нужно знать мощность нагревательного оборудования. При его определении пользуются правилом, что на каждые 10 квадратов отапливаемой площади необходима мощность котла в 1 кВт.

Таким образом, для обогрева дома площадью 100 квадратов нужен котел с мощностью 10 кВт. На выработку 1 кВт тепловой энергии расходуется примерно 0,12 кубометров газа в час. Для отопления такого дома в течение одного часа понадобится 1,2 м³ топлива. Зная это число, несложно подсчитать суточный расход горючего. Он составит 28,8 кубометров.

На первый взгляд кажется, что расход газа довольно большой. Но эти величины справедливы только для непрерывной работы котла при первом прогреве системы сразу после ее запуска. В дальнейшем оборудование будет работать в автоматическом режиме и расход топлива снизится.

Как правило, для поддержания температуры в доме площадью 100 квадратов в пределах 22°С при минусовой температуре на улице понадобится около трех баллонов топлива в неделю. Если в ночные часы поддерживать температуру на 4-6 градусов ниже дневной, то расход горючего сократится на целый баллон.

Если емкости используются для обогрева дачи сезонного проживания, то работу котла можно настроить так, чтобы во время отсутствия хозяев в постройке поддерживалась температура в пределах +5°С. Это обеспечит экономный расход горючего. В итоге для обогрева небольшого домика в течение 7-10 суток понадобится только один баллон сжиженного топлива.

Как сделать газовое отопление частного дома своими руками

Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ

Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям

Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:

  1. врезки системы отопления дома в газовую сеть;
  2. проектирования газового отопления дома.

Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.

Порядок работ

Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).

Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:

  1. монтаж котла в котельной на первом этаже;
  2. монтаж группы безопасности, расширительного бака, циркуляционного насоса
  3. установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
  4. установка коллектора для теплого пола;
  5. укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
  6. установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
  7. по окончании полного монтажа отопления делается заливка бетоном теплого пола.

Схемы отопления частного дома с газовым котлом могут быть двух типов:

1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)

2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)

Схемы разводки автономного отопления

Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:

  • Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
  • Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
  • Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
  • Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
  • Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.

Схемы отопления 2-х этажного частного дома могут быть следующие:

1. Система отопления открытого типа

Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.

Схема автономного газового отопления открытого типа

2. Система отопления закрытого типа

В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.

Схема с естественной и принудительной рециркуляцией, которые используются при отоплении двухэтажного частного дома

Подключение к СУГ

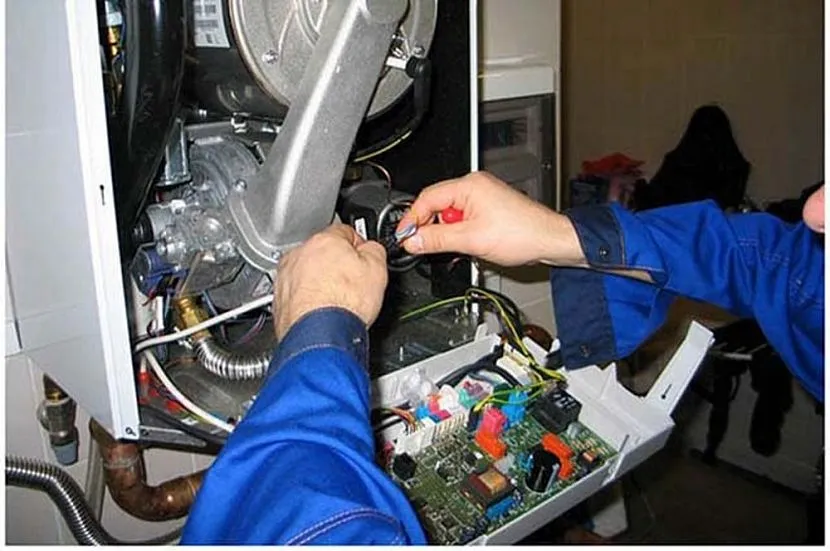

Для переключения котла на СУГ лучше воспользоваться услугами специалиста с лицензиейИсточник otivent.com

Мы не сможем указать вам точный порядок действий для настройки котла, работающего на баллонном газе, так как у всех производителей он будет отличаться в нюансах. Тем не менее, принцип действий будет одинаковым, но в любом случае не производите пуск самостоятельно, без контроля со стороны лицензированного специалиста.

Переоборудование горелки


Комплект форсунок под сжиженный газИсточник truber.com.ua

Начнем с того, что котлы все-таки отличаются своим внутренним оборудованием, хотя и работают по одинаковому принципу. Например, чтобы запустить итальянский котел на баллонном газе, достаточно поменять форсунки на рампе, но вот уже для немецкого Viessmann Vitopend потребуется заменить всю горелку целиком. Поэтому, при покупке в магазине сразу поинтересуйтесь особенностями агрегата по поводу перехода на СУГ – там же вы сможете приобрести дополнительное оборудование (горелку, целиком или только форсунки).

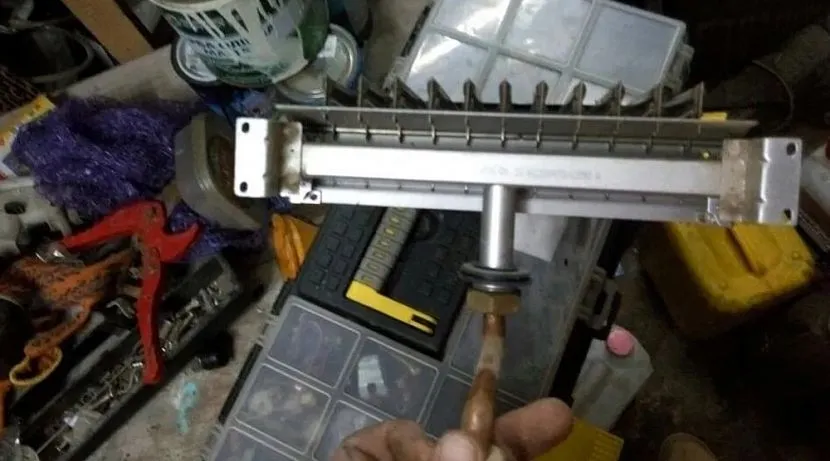

Газовая горелка с форсунками на рампеИсточник olx.ua

Чтобы поменять форсунки или рампу целиком, в любом случае нужно предварительно снять теплообменник, так как иначе вы просто не подберетесь к нужному узлу. Впрочем, у большинства агрегатов выполнить такие работы довольно просто – достаточно открутить несколько болтов и/или гаек.

Регулировка давления


Такой манометр понадобится для измерения давленияИсточник aliradar.com

Перед настройкой газового клапана необходимо замерять давление сжиженной смеси и для этой цели используем манометр. Такой прибор на фото вверху показан в Барах, но это не является обязательным требованием – он может быть для измерения в Паскалях (МПа) – просто конвертируйте величины по паспортным данным. Для подключения прибора к штуцеру, как правило, нужен катетер №28.

Для измерения входного давления ослабляете на несколько оборотов винт на нижнем штуцере клапана, подключаете трубку и смотрите данные – они должны быть в пределах 43 мБар, но точные данные смотрите в техдокументации котла. Регулировка входного давления осуществляется редуктором от баллонов. Давление на выходе измеряется подобным образом: на пару оборотов ослабляете винт на верхнем штуцере, подключаете манометр и, запустив котел, ставите горелку на максимальный режим. Смотрите показания на приборе – в среднем, они должны быть 17 мБар.

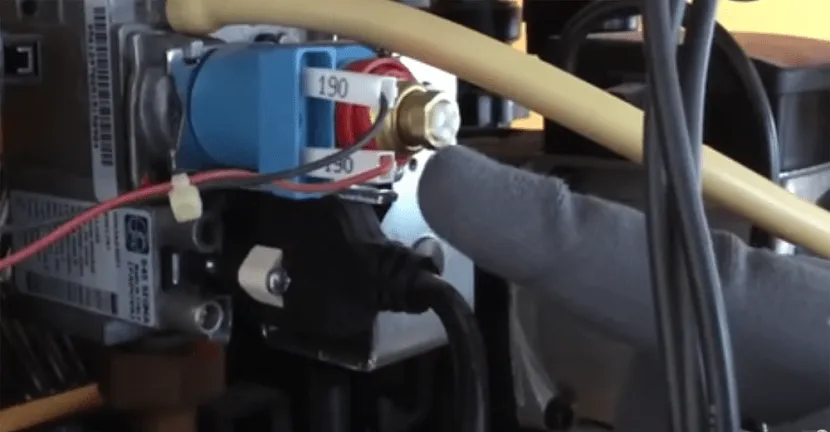

Входное давление регулируется болтом на клапанеИсточник youtu.be

Все настройки проводятся при открытой крышке топливной камеры – так вам будет удобнее. Maximum-minimum давления выставляются с ориентировкой на паспортные данные. В техусловиях есть раздел «Сжиженный газ» или нечто похожее. Для того чтобы привести настройки на должный уровень по центру газового клапана есть пластиковый колпачок, который нужно снять и под ним будет винт под фигурную отвёртку, зафиксированный контргайкой. Её следует ослабить, произвести регулировку и зажать заново, чтобы настройки не сбивались. Также обязательно нужно затянуть винты на верхнем и нижнем штуцере, чтобы нигде не было утечек газа. После этого закрываете крышку и вызываете специалиста для освидетельствования – поверьте, это в ваших интересах!

Чем топить печь

Сделать древнюю русскую печь современной достаточно просто:

  • Если одна из сторон будет встроена в стену, отделяющую одну комнату от другой, то будет обеспечен обогрев уже двух комнат. Однако, у печки целых четыре стороны.
  • Если умудриться встроить печь в две стены двух разных комнат, то отапливать можно практически весь дом.
  • Если дом большой, то силами одного источника тепла не обойтись — придётся делать систему труб и батарей с водонагревательным элементом.

Отличается русская печка от простой кирпичной размерами и отсутствием лежанки. Кирпичная печь обладает большой инерцией — долго нагревается, но и долго остывает.

Чтобы процесс остывания длился дольше, существует система заслонок, удерживающая горячий воздух. Однако именно в этой системе и заключается самая большая опасность печи — если заслонку закрыть раньше времени, то угарный газ из топки пойдет не в трубу, а в дом.

Стоимость возведения кирпичной печи зависит от ряда факторов: во-первых, от размеров, во-вторых, от выбранных материалов, в-третьих, от оплаты труда печника. Причем работа стоит дороже всего.

Топить можно всем, что горит. Классический вариант — дрова и уголь. Однако в топку во все времена шли и следующие источники тепловой энергии.

Кизяк — полностью высушенный коровий навоз. Он хорошо горит и почти не оставляет золы. С той же целью можно использовать лошадиный навоз. Кстати, запаха от такого топлива нет.

Торф, а точнее, торфяные брикеты. По теплотворности это что-то среднее между дровами и углём. Горят брикеты в уже разогретой топке. Это означает, что нужно сначала печь растапливать дровами, а потом закладывать брикеты.

Точнее, токсичность дыма торфа можно приравнять к токсичности от дров. Только от торфа золы и дыма больше. О преимуществах использования торфа можно говорить только в том случае, если у вас есть возможность покупать его по низкой цене. Во всех других случаях лучше использовать дрова и уголь.

Дрова принято считать самым дешевым топливом. Однако не всегда можно согласиться с эти утверждением. Даже если тонна дров дешевле тонны угля, сравнивать нужно по конечному результату.

Если использовать чёрный уголь с малой зольностью и большой теплотворностью, то одна мера угля может дать столько же тепла, сколько даст 3-5 таких мер их дров. Единственный аргумент против угля — большая зольность.

Предлагаем ознакомиться Какой краской лучше красить чугунные батареи

Существует и другие заменители дров. Например, шелуха от семечек или кукурузные початки. И то, и другое хорошо горит, но не долго, и без сильного жара. Однако всерьез эти виды топлива рассматривать не приходится.

Таким образом, из всех видов твёрдого топлива выбирать стоит дрова и уголь. Причём, именно в сочетании. Дрова хорошо использовать для разжигания печки, а уголь — для долгого и медленного горения.

Как правильно все рассчитать?

Какому бы виду отопления загородного дома вы в итоге не отдали предпочтение, помните, что эффективной и экономной будет только та система, которая грамотно рассчитана. Для приблизительной прикидки вполне можно воспользоваться стандартной формулой – 1 кВт энергии на 10 кв. м площади дома. Но это только в том случае, если ваше жилье действительно хорошо утеплено и высота потолков в нем не превышает 2,7 м.

Максимально полноценно и оперативно рассчитать необходимую мощность системы отопления для загородного дома можно с помощью специальных онлайн-калькуляторов

При расчете ни в коем случае нельзя игнорировать наличие подвала, чердака, тип окон, а также очень важно учесть материал, из которого возведен дом. Каждый их этих факторов вносит в общую формулу свои «корректировки»

К полученному результату всегда желательно прибавлять 20-30% «запаса». Лишним запас мощности точно не будет, а вот оборудованию он позволит работать максимально успешно и не на пике своих возможностей.

Техника безопасности при эксплуатации газовых баллонов

Если используется сжиженный газ для отопления дома, то необходимо придерживаться требований безопасности:

  1. При замерзании системы запрещено использовать для разогрева баллонов открытое пламя. При любом возгорании в пределах дома емкости с топливом нужно убрать как можно дальше от огня.
  2. Если для емкостей с топливом нельзя выделить отдельное помещение, то устанавливать баллоны рядом с погребом или подвалом нельзя, потому что газ может опускаться вниз. Если он попадает в подвал, то это может привести к взрывоопасной ситуации или отравлению людей, спустившихся в помещение.
  3. При подключении емкостей обязательно устанавливается счетчик утечки, чтобы минимизировать вероятность взрыва и возгорания.
  4. Запрещено хранить пустые баллоны в доме. Для этих целей должна быть выделена отдельная постройка, располагающаяся не ближе 10 метров от дома.

Как произвести расчёт отопительной системы на газовых баллонах

Чтобы понять практичность и экономичность данной системы отопления, следует провести предварительные расчёты и ответить на важный вопрос: на какой промежуток времени хватает одного баллона?

Последовательность проведения расчёта, исходя из среднестатистических показаний:

  • Мощность котла должна соответствовать 1 кВт энергии на 10 м2 помещения. Для частного дома, общей площадью до 100 м2, необходимо приобрести газовый котёл, мощностью не менее 10 кВт. Установка радиаторов отопления, вместо обыкновенных многосекционных батарей, будет способствовать более быстрой передачи тепла по всей площади дома.
  • Для вышеописанного газового котла потребуется не менее 0,86 кг/ч сжиженного газа, учитывая тот факт, что КПД котла должен составлять не менее 90 %.
  • Отопительный сезон обыкновенно занимает не более 6 месяцев, иногда 7 (если апрель слишком холодный). 7 месяцев – 5040 часов. Конечно, котёл не будет всё это время работать с одной мощностью, для большей экономичности следует чередовать режимы работы.
  • В 1 баллон, ёмкостью 50 л, вмещается 21,2 кг сжиженного газа. Производится расчёт: 5040 умножают на 0,86 кг/ч и полученное значение делят на 21,2 кг газа. Окончательное значение (округлив в меньшую сторону) – 204 баллона на весь отопительный сезон. Данная цифра будет ещё больше, если вместо баллонов ёмкость 50 литров, использовать изделия на 27 литров.

Такие подсчёты очень поверхностны, ведь ни один пользователь не будет постоянно держать газовый котёл в режиме полной мощности. Но, исходя из данных значений, которые также следует умножить на цену за газ (добавить ещё транспортировку и заправку баллонов), можно принимать решение – стоит ли устанавливать газобаллонную отопительную систему.

В каком случае можно использовать такую систему

Этот способ отопления часто выбирают в том случае, если к дому не подведено электричество, но в будущем планируется подключение к магистральному газопроводу. Тогда нет необходимости покупать два котла, а покупка газового котла себя оправдает — его достаточно будет перевести с работы на сжиженном газе в обычный режим. Иногда котлы на сжиженном газе используют одновременно с электрооборудованием или системой теплых полов в целях экономии.

При выборе системы отопления на СУГ обязательно принимается в расчет площадь дома и степень его теплоизоляции. Оптимальная площадь обогрева такой системой до 100-150 кв. м, причем дома с качественной теплоизоляцией и отсутствием щелей. Отопление площади свыше 150-200 кв. м уже становится неэффективным и требует регулярной заправки слишком большого количества баллонов газа.

https://youtube.com/watch?v=BT1FsIeX030%3F

Недостатки газового отопления на баллонах

Как и у любого другого способа отопления, этот тоже имеет свои недостатки:

  • если баллон находится на улице, в случае сильного мороза система может отключиться – конденсат замерзнет, и будет препятствовать выходу газа;
  • нельзя размещать баллоны в непроветриваемых помещениях;
  • поскольку газ тяжелее воздуха, то при утечке он может спуститься вниз (в подвал, подпол), и при сильной концентрации возникнут серьезные последствия.

Таким образом, отопление с помощью газовых баллонов при невыполнении некоторых условий может быть весьма опасным. Поэтому хранить их нужно только в проветриваемых помещениях, под которыми отсутствует подвал. Желательно даже разместить их в отдельной пристройке на участке. Помещение обязательно должно быть теплым, чтобы не произошло отключения системы в мороз. Если в пристройке прохладно, то придется сделать для баллонов утепленный металлический или пластмассовый короб. Для утепления стенки обшивают пенопластом толщиной в 5 сантиметров. В крышке короба обязательно делают вентиляционные отверстия.
