Отопление и водоснабжение частного дома схемы разводки и материалы

Принципы работы и полезные советы

Для того, чтобы система работала безотказно, важно знать, как провести водопровод в частном доме своими руками правильно. В это понятие можно включить как основные принципы, регламентируемые строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам

• В идеале трубопровод не должен проходить через строительные конструкции, однако, на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену, трубу необходимо помещать в защитный стакан.
• Несмотря на то, что владельцу дома практически всегда хочется получит максимум свободного пространства и для этого «прижать» трубопровод с стене, между строительными конструкциями и проходящими параллельно им коммуникациями должен быть зазор не менее 25 мм для легкого проведения ремонтных работ. Обвод внутреннего угла требует расстояния 40 мм, а наружного 15 мм.
• При наличии сливных кранов на трубопроводах иди гидроаккумуляторе в их сторону выполняется небольшой уклон.
• Наиболее удобный способ фиксации трубопровода к стенам – это специальные клипсы. Можно выбрать одинарные или двойные приспособления, на расстояние между ними в любом случае должно составлять порядка 2 метров.

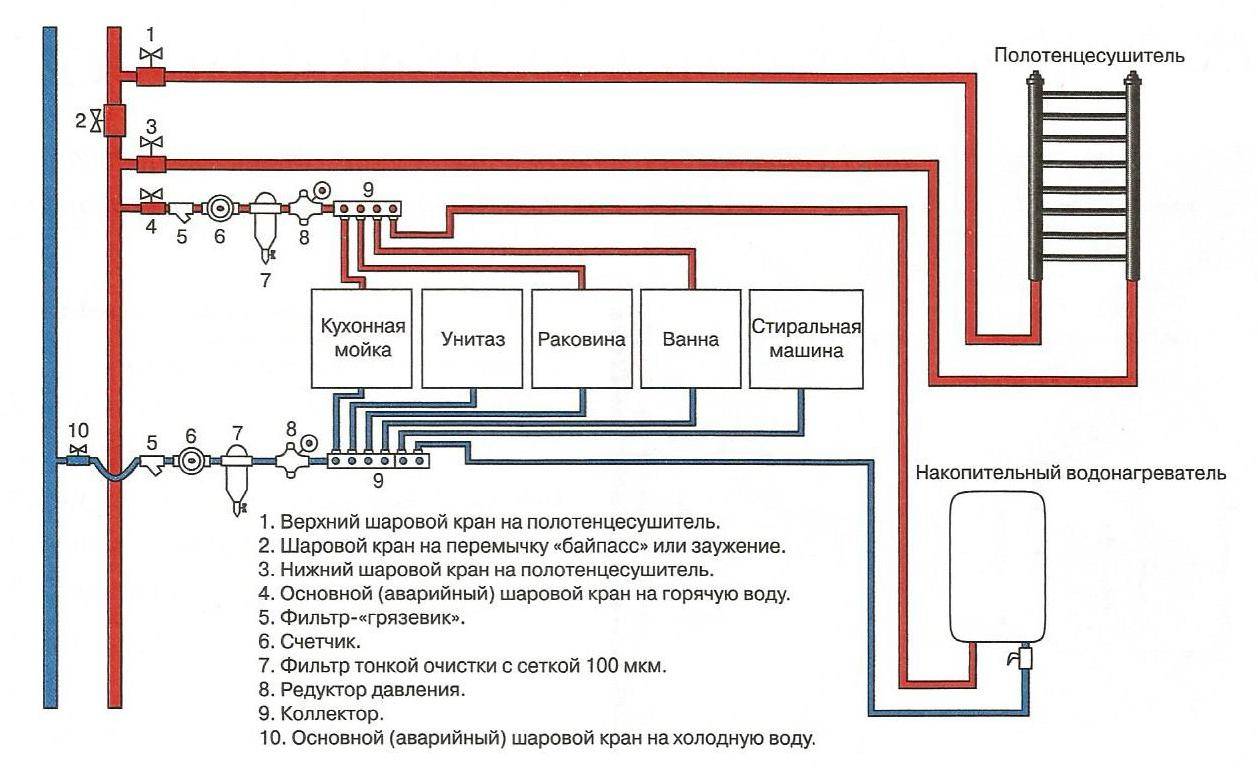

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненная внутренняя система водоснабжения имеет характерные отличия:

• Минимум стыков и переходников. Это позволяет повысить надежность и экономичность системы.
• Все соединения выполнены в точном соответствии с технологией монтажа именно этого типа труб.
• Наличие вентилей или кранов перекрытия на ответственных участках системы и в точках подключения.
• Минимальное количество не слишком надежных гибких участков для подключения (шланговых подводок), которые наиболее уязвимы к перепадам давления.

Схемы разводки отопления в доме с примерами

В этой статье поговорим об основных видах разводки системы отопления по коттеджу. Оговоримся — мы будем рассматривать только системы отопления с принудительной циркуляцией теплоносителя, то есть о напорных системам, в которых установлен и работает циркуляционный насос, и есть мембранный расширительный бак (прочитайте статью про расширительные баки в системе отопления).

1. Самая примитивная схема разводки — однотрубная. В такой схеме от котла по периметру дома прокладывается труба, к которая последовательно заводится в каждый радиатор. Причем обратка первого радиатора подключается к подаче второго, обратка второго — к подаче третьего, …, обратка последнего радиатора возвращается к котлу.

Принципиальная схема однотрубной системы отопления.

Основной плюс этой схемы — компактность (прокладывается только одна труба), и дешевизна.

Но данная схема имеет и минусы: теплоноситель в первых радиаторах теплый, но после каждого он остывает — поэтому последние радиаторы надо подбирать с запасом.

Помимо этого, в такой схеме практически невозможно регулировать температуру воздуха: ведь если перекрыть вентиль в первом радиаторе, теплоноситель в следующие не потечет.

Для того, чтобы можно было регулировать температуру в помещении, радиаторы подключатся в байпасом, как на этой фотографии:

Радиатор подключен в однотрубную систему отопления

2. Более прогрессивная схема разводки отопления — двухтрубная тупиковая схема. В этой схеме от котла прокладывается две трубы: подача и обратка, к которым последовательно подключаются радиаторы. В этой схеме без проблем можно отключить один или несколько радиаторов — до всех других радиаторов нагретый теплоноситель будет доставлен в нужном количестве.

Пример двухтрубной тупиковой схемы разводки отопления.

Важно отметить, что без правильной гидравлической балансировки напор и расход в последних радиаторах будут падать, поэтому они могут плохо прогреваться. На этой фотографии секционный радиатор подключен к двухтрубной системе отопления

На этой фотографии секционный радиатор подключен к двухтрубной системе отопления.

3. Еще более прогрессивная среди двухтрубных система отопления называется двухтрубная попутная схема (или петля Тихельмана). В такой схеме к ближайшему от котла подводится подача первой, но обратка подключается последней. В такой схеме можно и регулировать мощность радиатора, и проще всего проводить гидравлическую балансировку.

В схеме Тихельмана (попутной двухтрубной) гидравлическая балансировка системы отопления наиболее простая

По фотографии понять тип разводки системы отопления — попутная или тупиковая, практически невозможно. Вот пример монтажа радиаторов по схеме Тихельмана:

Монтаж радиатора в двухтрубной попутной схеме.

4. Коллекторная разводка отопления — самая дорогая, но и наиболее удобная для монтажа в коттедже. В такой схеме в техническом помещении устанавливается коллектор, подключаемый к котлу, и от которого к каждому радиатору отводится независимая пара трубопроводов.

Такая схема позволяет без слива системы отопления заменить радиатор, а все коммуникации, как правило, прокладываются скрыто в полу.

Отрегулировать же мощность радиатора можно как на термоголовке (почитайте статью про необходимость установки термоголовки на радиатор), так и на коллекторе.

Схема коллекторной системы отопленияПример монтажа коллекторной системы отопления.

Скрытая и открытая система водоснабжения

Разводка водопровода может осуществляться открытым или закрытым способом. На первый взгляд, второй вариант – более предпочтительный по приведенным ниже причинам:

• экономия полезного пространства;
• аккуратный вид, так как все коммуникации зашиты гипсокартоном или спрятаны в стену.

Главное при разводке водопровода данным способом – максимально аккуратно герметизировать все стыки (а лучше вовсе скрывать только цельные участки трубопровода) и оставить пространство между стеной и трубой для облегчения ремонтных работ.

Скрытый монтаж водопровода и канализации.

Основные недостатки скрытой проводки: невозможность моментально обнаружить протечку и более сложный и дорогой ремонт, так как появляется необходимость вскрытия (а позже повторного монтажа) облицовочного материала. Лучший способ избежать этого – установка специальных дверок в местах нахождения запорной арматуры.

В отличие от скрытой проводки, монтируемой до отделочных работ, установка открытым способом проходит после завершения укладки плитки или покраски стен. Выглядеть это будет менее привлекательно, однако в случае ремонта или перестановки сантехнического оборудования, все работы можно будет сделать максимально быстро и просто.

Открытая прокладка труб.Комбинированный способ прокладки.

Основные элементы водяной системы отопления

К основным элементам системы водяного отопления относят:

• отопительный котел;
• устройство, подающее воздух в камеру сгорания;
• оборудование, отвечающее за удаление продуктов сгорания;
• насосные агрегаты, обеспечивающие циркуляцию теплоносителя по отопительному контуру;
• трубопроводы и арматуру (фитинги, запорные клапаны и др.);
• радиаторы (чугунные, стальные, алюминиевые и др.).

Выбор котла по количеству контуров

Для отопления коттеджа можно выбрать одноконтурный или двухконтурный котел. Чем отличаются данные модели котельного оборудования? Одноконтурный котел рассчитан лишь на нагрев теплоносителя, предназначенного для циркуляции по системе отопления. К одноконтурным моделям подключают бойлеры косвенного нагрева, которые снабжают объект горячей водой технического назначения. В двухконтурных моделях предусмотрена эксплуатация агрегата в двух направлениях, не пересекающихся друг с другом. Один контур отвечает только за отопление, другой — за горячее водоснабжение.

Выбор котла по виду топлива

Самым экономичным и удобным видом топлива для современных котлов во все времена был и остается магистральный газ. Эффективность газовых котлов не оспаривается, так как их КПД составляет 95%, а в некоторых моделях данный показатель зашкаливает за 100%. Речь идет о конденсационных агрегатах, способных «вытягивать» тепло из продуктов сгорания, улетающих в иных моделях просто «в трубу».

Отопление загородного коттеджа настенным газовым котлом является одним из популярных способов обогрева жилого пространства в газифицированных регионах

Однако далеко не все территории газифицированы, поэтому большой популярностью пользуется котельное оборудование, работающее на твердом и жидком топливе, а также на электричестве. Использовать для отопления коттеджа электрокотлы еще удобнее и безопаснее, чем газ, при условии, что в регионе налажена стабильная работа электросетей. Многих владельцев останавливает стоимость электроэнергии, а также ограничение нормы ее отпуска для одного объекта. Требование подсоединения электрокотла к трехфазной сети с напряжением 380 В также не всем по душе и по карману. Сделать электрическое отопление коттеджей экономичнее можно за счет использования альтернативных источников электроэнергии (ветряков, солнечных батарей и др.).

В коттеджах, построенных в отдаленных регионах, отрезанных от газовых и электрических магистралей, устанавливают жидкотопливные котлы. В качестве топлива в данных агрегатах применяют дизельное топливо (солярку) или отработанное масло, если есть источник его постоянного пополнения. Очень сильно распространены твердотопливные агрегаты, эксплуатирующиеся на угле, дровах, торфяных брикетах, пеллетах и др.

Отопление загородного коттеджа твердотопливным котлом, работающем на пеллетах — гранулированных дровяных гранулах, имеющих цилиндрическую форму и определенный размер

Выбор котла по мощности

Определившись с типом котельного оборудования по топливному критерию, приступают к выбору котла нужной мощности. Чем выше данный показатель, тем дороже модель, поэтому надо не просчитаться при определении мощности агрегата, приобретаемого для конкретного коттеджа. Нельзя идти по пути: чем меньше, тем лучше. Так как в этом случае оборудование не справиться в полной мере с задачей обогрева всей площади загородного дома до комфортной температуры.

Внешняя разводка труб

Внешняя разводка труб водопровода в частном доме монтируется уже после завершения всех строительных работ.

Это наиболее часто встречающаяся схема в частных домах, когда ввод водопровода конструируют уже после заселения.

Система внешней разводки комфортна, безопасна, позволяет контролировать систему водоснабжения на любом этапе и обеспечивает полный доступ ко всему оборудованию. Внешняя разводка более проста в монтаже, чем внутренняя и удобна. Существуют специальные клипсы, хомуты и крепления для труб, позволяющие выполнить монтажные работы по устройству внешней разводке труб максимально эстетично и аккуратно.

Также имеет смысл присмотреться к устройству монтажных коробов, в которых можно комфортно расположить трубы при внешнем монтаже.

Серверные монтажные короба для прокладки стекловолокна отлично подойдут для укрытия труб диаметром менее 4 см. Готовые монтажные короба снабжены защелкивающейся пластиковой крышкой, на которую можно наклеить декоративную планку из обоев или другого материала.

При отсутствии готовых монтажных коробов, их легко соорудить самостоятельно из обычных стеновых панелей.

Монтаж водоснабжения в частном доме

Многие думают, что преимуществом частного дома перед квартирой является, среди прочего, и то, что потребители воды можно установить где угодно. Опытные строители советуют располагать туалет, ванную, кухню и другие помещения, требующие обеспечения водой, в одной зоне. Так вы сможете избежать проблем с перепадами давления на каждом из потребителей.

Монтаж с подключением к центральному водопроводу

Пошаговая инструкция для подключения к центральному водопроводу:

1. Получите план вашего участка.
2. Далее обратитесь в водоканал, где вам оформят технические условия подключения. Для этого необходимо подать заявление и документы, подтверждающие ваши права на постройку и участок, а также план последнего.
3. С ТУ и правоустанавливающим свидетельством отправляйтесь в СЭС, где в обмен на заявление вам выдадут заключение о подключении к центральному водопроводу.
4. На основании ТУ следует оформить проектную документацию и затем зарегистрировать ее в СЭС.
5. Получите разрешение на проведение земельных работ у коммунальных хозяйств, сети которых (электрические, телефонные линии, газ) проходят в том месте, где планируется прокладка водопровода.
6. В водоканале можно получить список компаний, имеющих разрешение на предоставление услуг по врезке водопровода и установке счетчиков для учета потребления воды. Сэкономить на этом не получится, поскольку за самодеятельность вас могут оштрафовать. Выбрав понравившегося подрядчика, заключите с ним договор.
7. После завершения земельных работ необходимо пригласить сотрудников водоканала, которые составят акт ввода оборудования в эксплуатацию.
8. На завершающем этапе заключается договор с водоканалом и совершается оплата с учетом показателей счетчиков-водомеров.

Монтаж с подключением к индивидуальному источнику

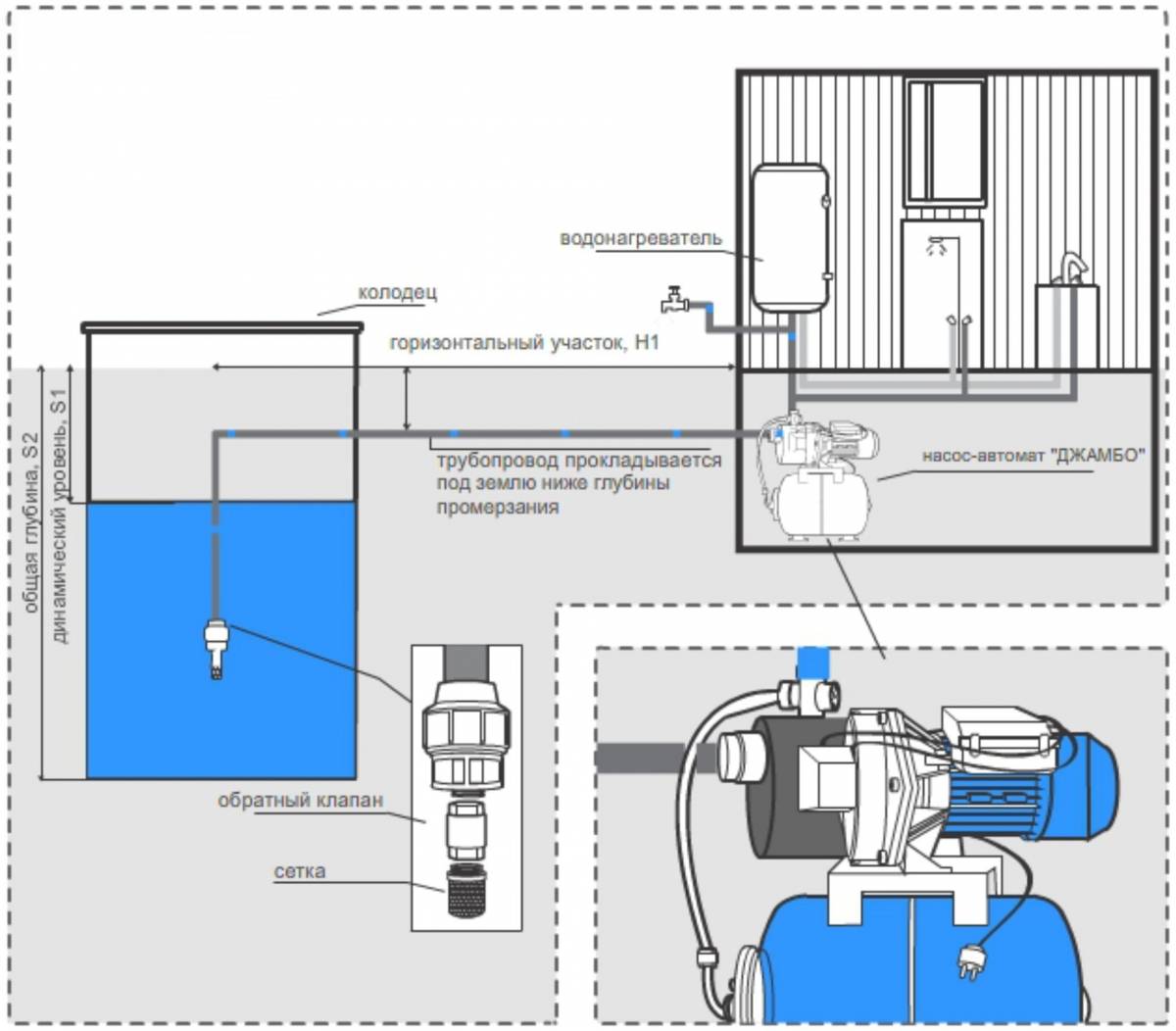

Между домом и колодцем выкапывается траншея, на дно которой укладывается труба. Глубина ее прокладки определяется уровнем промерзания почвы и должна быть ниже этой отметки.

Подключение к индивидуальному источнику

Вокруг колодца необходимо сделать глиняный замок, который будет препятствовать попаданию грунтовых вод и осадков. Перед входом в насос установите обратный клапан и фильтр грубой очистки, на выходе – фильтр тонкой очистки воды.

Далее осуществляется внутренняя разводка к потребителям. И только в последнюю очередь насосная станция подключается к электрическому щитку.

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

• разводные ключи;
• сварочный или паяльный аппарат;
• перфоратор или электродрель;
• напильник.

Еще потребуются такие расходные материалы:

• радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
• трубы, крепления, отводы, тройники;
• трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

• Перед котлом минимальное расстояние составляет 1 м;
• От боковой или задней стены — 0,7 м;
• До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

• диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
• боковым (чаще применяется при верхней разводке труб);
• нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжитым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Схема электроснабжения частного дома

От правильного выполнения электромонтажных работ напрямую зависит надежная работа и безопасная эксплуатация всех электроприборов в доме. Разработка рабочей части проекта требует от специалиста профессиональных знаний и навыков. Исполнитель должен знать требования Строительных норм и правил (СНиП), Государственных стандартов и Правил устройства электроустановок. Это позволит сделать электроснабжение надежным и полностью безопасным во время эксплуатации.

Разделение потребителей на группы

Рабочая электромонтажная схема, с указанием расстановки всех розеток, выключателей, осветительных приборов, крупной бытовой техники и инженерного оборудования, должна учитывать обстановку помещений. Это необходимо для визуализации системы электроснабжения и возможности определения точного количества материалов.

Следовательно, для правильной разработки проекта электроснабжения жилья, потребуются не только строительные планы электрифицируемых помещений, но и решения по расстановке мебели, бытовой техники и освещения.

После этого всех потребителей электроэнергии подразделяют на группы. Наиболее распространенным, хотя и необязательным, является следующий вариант распределения:

1. освещение в комнатах, на кухне и в коридоре;
2. свет в санузлах и кладовых;
3. питание электроплиты;
4. электроснабжение инженерного оборудования здания;
5. подключение розеток.

Инженерная группа так же может быть разделена по видам подключенного оборудования на отопление, кондиционирование, системы безопасности и другие.

Основные технические требования к выполнению монтажа

К условиям, предъявляемым к электропроводке и установке оборудования, относят следующие:

• прокладка проводов по стенам производится только по горизонтали и вертикали, при этом монтаж ведется сверху вниз;
• расстояние от проложенного провода до карнизов, балок перекрытия, дверных и оконных проемов не должно быть менее 150 мм и 400 мм до газопровода;
• проводка не должна соприкасаться с металлическими элементами строительных конструкций;
• при параллельной прокладке нескольких проводов расстояние между ними не должно быть менее 3 мм;
• соединение кабелей может быть выполнено только в распределительных коробках;
• алюминиевые и медные материалы могут соединяться только через специальные стальные вставки;
• заземляющие и нулевые проводники присоединяются только болтовыми соединениями;
• электрическое оборудование, распределительные коробки, розетки и выключатели должны быть установлены в доступных местах;
• на каждые 6 м2 жилой площади необходимо предусматривать установку одной розетки, а на кухне не менее трех;
• высота установки розеток в пределах 50-80 см от пола, для выключателей 60-150 см;
• допускается подводить провод к розетке с пола, на выключатели только с потолка.

Проектирование и монтаж схемы электроснабжения — это сложная техническая задача и ее решение лучше доверить профессионалам. Самостоятельное выполнение работ допустимо только в том случае, если вы обладаете необходимыми знаниями и уже имели опыт выполнения электрификации помещений.

Канализация

Канализационная система состоит из двух взаимосвязанных частей – внутренней и внешней. Вначале строится внутренняя канализация.

Внутренняя канализация

Определите точное месторасположение всех сантехнических приборов. Схематический рисунок поможет определить длину трубопровода и количество вспомогательных материалов для монтажа.

Схема подключения элементов внутренней канализации

Трубопровод может быть расположен на полу или проведен по стене. Существует альтернативный вариант, при котором он скрывается под полом или в стенах, которые придется штробить. Заканчивается проведение внутренней канализации выведением трубопровода на улицу.

Внешняя канализация

Системы внешней канализации условно делятся на накопительные или очистительные сооружения.

К первому типу относят выгребные ямы без дна и герметические накопительные резервуары для стоков.

Ко второму – все виды септиков: однокамерные, двухкамерные, септики с полем для фильтрации, с биофильтрами и с принудительной подачей воздуха.

Помните, что септик должен быть удален минимум на 5 метров от жилого дома, на 20-50 от источника водоснабжения и на 10 м от огорода.

Схема внешней канализации в доме с септиком и полем фильтрации

Профессиональные строители рекомендуют укладывать канализационные трубы по прямой линии. Воспользуйтесь этим советом, если участок еще не застроен до конца.

После определения места расположения колодца под него выкапывают яму

На данном этапе обратите внимание на соблюдение требований к углу наклона (в диапазоне 2-3 сантиметров на 1 метр канализационной трубы) и глубине ямы. Стандартная глубина прокладки труб – 70-80 сантиметров, но это значение может варьироваться в зависимости от уровня промерзания почвы и длины трубопровода

Важно в местах вывода канализационных труб из дома и возле места стыковки с центральной канализацией (автономным очистительным сооружением) установить ревизионные люки. В саму трубу необходимо вмонтировать обратный клапан, который будет препятствовать проникновению в дом грызунов и нечистот

Профессионалы едины во мнении: оптимальный вариант для автономной канализации – септик, который при желании можно собрать самостоятельно.

Однотрубная система отопления

Однотрубная отопительная система менее затратная, чем двухтрубная, поэтому используют ее чаще. Однотрубная система отопления представляет собой разводку магистрали, при которой все приборы отопления подключены последовательно. В качестве теплоносителя может выступать вода либо антифриз.

При такой схеме теплоноситель попадает в радиаторы поочередно. При этом в каждом последующем радиаторе температура теплоносителя становится ниже, а значит, радиатор, который расположен в цепи последним, будет иметь самую низкую температуру.

Однотрубную систему отопления оптимизируют с помощью специальных технологий и различных вспомогательных устройств – балансировочные вентили, шаровые краны или термостатические клапаны. Таким образом, если перекрывается подача теплоносителя на один из радиаторов в системе, остальные радиаторы продолжают функционировать в обычном режиме.

Для того чтобы иметь возможность проводить ремонт или замену батарей отопления, не отключая подачу тепла во всем доме, при монтаже системы требуется установка кранов на подключение каждого радиатора, и краны на байпасе.

Автономное отопление частных домов может быть смонтировано по следующим типам:

1. Вертикальная система с принудительной, естественной либо комбинированной циркуляцией.
2. Горизонтальная система с принудительной циркуляцией.

Горизонтальная система отопления (однотрубная)

На фото можно увидеть подробную схему однотрубной системы отопления, которая является оптимальным вариантом для небольшого частного дома.

Схема разводки горизонтальной системы

При таком способе монтажа трубы могут быть вмонтированы в пол либо находится под ним. В любом случае трубопровод должен быть покрыт теплоизоляционным слоем. Монтируют такую систему с небольшим уклоном по направлению хода движения теплоносителя. Для удаления из системы воздуха используются специальные краны (краны Маевского).

Радиаторы обязательно должны быть на одном уровне. Если в доме два и более этажа, регулировка осуществляется при помощи кранов, которые устанавливаются перед первой батареей на каждом этаже.

Вертикальная система отопления (однотрубная)

Использование данной системы позволяет обходиться без циркуляционного насоса. Теплоноситель подается путем естественной циркуляции. Таким образом, основным плюсом данного типа отопительной системы является его независимость от электричества.

Есть и недостатки: необходимость монтажа под уклоном и обязательное использование труб большого диаметра. Эти недостатки легко исправить при помощи циркуляционного насоса. Сделать это можно и своими руками, видео даст четкое представление о том, как именно следует проводить работы.

Выбор труб

Диаметр коммуникаций

При проведении водопровода в частный дом своими руками правильно выбранный диаметр труб позволит обеспечить экономичность на этапе монтажа системы, а также избежать неприятного шума при движении воды по коммуникациям.

Для расчета параметров линий, подводящих воду к точкам потребления отправной точкой служит общая протяженность каждой линии:

• для ответвления длиной менее 10 метров можно использовать трубы диаметром 16-20 мм,
• для веток около 30 метров – диаметром 25 мм,
• для самых длинных линий более 30 метров необходимы трубы с максимальным диаметром – 32 мм.

Разводка воды в частном доме от коллектора рассчитывается, исходя из того, что каждый кран имеет пропускную способность около 5 литров в минуту. После этого ориентировочно подсчитывают, сколько воды забирается одновременно из всех точек в пиковые моменты и выбирают диаметр коллектора:

• 25 мм для расхода 30 л/мин,
• 32 мм для 50 л,
• 38 мм для 75 л.

Материал труб

Прокладка водопровода в частном доме позволяет использовать трубы из различных материалов, каждый из которых имеет свои преимущества, недостатки и особенности эксплуатации.

• Медные трубы довольно дороги, однако их эксплуатационные качества – вне конкуренции. Они устойчивы к коррозии, прочны и долговечны.
• Металлопластиковые изделия представляют собой алюминиевые трубы с полиэтиленовым покрытием с внешней и внутренних сторон. Такая слоистая структура позволяет обеспечить антикоррозионную стойкость и прочность. Преимуществом металлопластиковых конструкций является также устойчивость к образованию отложений. Ограничения по применению таких коммуникаций накладывает их низкая устойчивость к высоким температурам – трубы выдерживают не более 95° C. В связи с этим их рациональнее использовать для системы ХВС.
• Стальные трубы можно было бы назвать идеальным сочетанием хороших эксплуатационных характеристик и приемлемой цены, если бы не их подверженность коррозии. При монтаже водопровода из таких изделий к тому же придется нарезать на каждом отрезке резьбу, поскольку никаких специальных приспособлений для соединения стальных труб не существует. В последнее время они все реже и реже используются при разводке водопровода в загородном доме.
• Полипропиленовые коммуникации долговечны и практичны. При этом их можно отнести к экономически выгодным решениям. Единственное неудобство – для монтажа потребуется специальное оборудование. Но надо отметить, что оборудование это недорогое, а пользоваться им быстро научится практически каждый.

https://youtube.com/watch?v=TQ08Vk7bgJ4

Проект ВК при централизованной подаче воды

Если домостроение располагается там, где есть возможность централизованного водоснабжения, то проект понадобится для согласований, а точнее, для получения разрешения осуществить врезку в имеющуюся водопроводную сеть. Преимущества централизованной подачи воды — стабильное давление, относительная бесперебойность, приемлемое качество воды и небольшие затраты на подключение (по сравнению с созданием автономной системы ВК). Минус — оплата за каждый кубометр влаги.

При централизованной подаче воды проектная документация разрабатывается в соответствии с ГОСТ 21.601-2011. Проект сетей водоснабжения и канализации должен быть готов до начала строительства, так как точки входа и выхода организуются на этапе возведения фундамента. Проект учитывает архитектурные особенности дома, сведения о расположении санузлов и видах сантехники в них. Документация включает в себя:

• общие данные;
• расчетную часть с пояснениями;
• поэтажные планы систем водопровода и канализации;
• схемы и чертежи систем водопровода и канализации;
• спецификации.
