Система отопления ПЛЭН

Расчет пленочного материала для потолка

Представляем образец, как рассчитать ПЛЭН для греющего потолка.

Условия:

  1. Общая отапливаемая площадь 100 кв.м.
  2. Стены из пеноблока 300 мм, утепление стен 100 мм, утепление потолка и пола 150 мм.
  3. Высота потолка: 2,7 м.
  4. Выделенная мощность 15 кВт.

Рекомендуемая минимальная удельная мощность ПЛЭН на 1 кв.м = 120 Вт/кв.м отапливаемой площади. Вычисляем общую установленную мощность на объекте: 100 кв.м x 120 Вт/кв.м = 12 000 Вт = 12 кВт. С учетом коэффициента спроса 0,6, в сильные морозы будет задействовано = 12 кВт x 0,6 = 7,2 кВт.

Определяем удельную мощность нагревателей в зависимости от высоты потолка на объекте (2,7 м). Для данной высоты рекомендовано использовать ПлЭн 150, 170 или 180 Вт/кв.м. К примеру, ПЛЭН 170 Вт/кв.м.

При данной мощности необходимо установить на потолок пленки 70 % от общей отапливаемой площади, что составляет: 100 кв.м x 0,7 = 70 кв.м ПлЭн.+

Монтаж отопления ПЛЭН

Установка отопления системы ПЛЭН в доме достаточно проста, ее может произвести каждый даже при отсутствии начальных знаний установки систем отопления. Для этого достаточно иметь обычный набор монтажных инструментов, инструкцию и пару фото для наглядного примера. А по времени это занимает не больше, чем обклеить потолок обоями.

Принципы монтажа ПЛЭН к деревянному потолку слегка отличаются от принципов крепления к бетонному потолку.

К деревянному потолку изолирующий материал крепится небольшим слоем с помощью специальных строительных скоб и степлера. Затем к изолирующему слою прикрепляют листы системы ПЛЭН

Важно во время крепления не задеть проводники. Занимаемая отопительными листами площадь не должна быть меньше 80% от общей

Монтаж отопления ПЛЭН. Нажмите на фото для увеличения.

Если потолок бетонный, то прежде всего на него крепится деревянная обрешетка, а уже только потом на решетку закрепляется изолирующий слой, к которому впоследствии приделывается система ПЛЭН.

В заключение установки потолок декорируется любым желаемым материалом, кроме зеркальных и металлических структур. Можно поклеить обои, выложить потолочную плитку, пластиковые панели, натяжной потолок или сделать конструкцию навесного потолка.

Электрические провода, выходящие от нагревательных дорожек отопления, выводят к общему кабелю и соединяются с терморегулятором, который желательно устанавливать в самом прохладном месте комнаты, то есть с теневой стороны. Таким образом, при достижении минимальной допустимой температуры воздуха в комнате система отопления ПЛЭН включается и нагревается автоматически.

Рекомендации специалиста о монтаже

Технические характеристики ПЛЭН – это не всё, что вам следует знать перед началом эксплуатации оборудования

Для его правильного функционирования важно верно осуществить монтаж. Установка терморегулятора должна быть осуществлена в правильном месте

Описываемая в статье система не предусматривает наличие дополнительных температурных датчиков, поэтому контролировать текущую температуру будет термостат. Он снимает показания и вырабатывает сигналы управления на запуск или паузу в работе. Это обстоятельство накладывает требования на выбор места для прибора управления.

Терморегулятор необходимо расположить, удалив его от пола на 1500 мм. Иногда терморегулятор находится в том месте, где располагаются выключатели. Даже малейшая вероятность попадания прямых солнечных лучей на прибор исключена. Чтобы обеспечить нормальную работу терморегулятора, не следует устанавливать его вблизи окон и дверей, где температура может отличаться от общего «фона» в комнате. Терморегулятор не следует располагать на тех участках, где господствуют сквозняки.

Что такое инфракрасное излучение

Инфракрасное излучение – это безвредный спектр электромагнитного излучения. Инфракрасные волны дают все предметы, окружающие человечество, только в разном диапазоне в зависимости от нагрева. Получается, что инфракрасное отопление абсолютно безвредное, так как дает человеку совершенно естественное тепло.

К тому же инфракрасное отопление полезно для здоровья. Так как диапазон излучения ПЛЭН находится на одном уровне с диапазоном излучения человека, осуществляется терапевтическое воздействие на организм. Инфракрасное тепло улучшает обменные процессы, способствует быстрому выздоровлению от простудных заболеваний и снижению веса.

Циркуляция тепла в сравнении с обычным отоплением. Нажмите на фото для увеличения.

Отопление ПЛЭН при правильной установке позволяет распределять лучи тепла по всей комнате

Важно учитывать высоту потолков и площадь помещения и, исходя из расчетов, правильно распределить систему

Преимущества ПЛЭН

Пленочное отопление имеет ряд преимуществ.

Не требует отдельного места в помещении. Так как вся система устанавливается на потолке и занимает практически до 80% его площади, то в комнате на полу и на стенах место остается абсолютно свободным.

Кроме удобства использования, такое инновационное электрическое отопление полезно и с экономической точки зрения. Оно потребляет достаточно мало энергии. Обусловлено это продуманным устройством потребления электроэнергии. Система ПЛЭН, достигнув указанной на регуляторе температуры, переходит в экономный режим и отключается до тех пор, пока температура не начнет падать, затем снова автоматически включается и набирает потерянные градусы.

Потолочное расположение ПЛЭН. Нажмите на фото для увеличения.

Если все же по какой-то причине повредится проводник и пленка перестанет прогреваться, ее легко сменить на новый лист. Достаточно демонтировать потолочное покрытие, убрать испорченный лист и подсоединить к системе новый. Чего не скажешь, допустим, про тот же самый теплый пол, где вся система заливается капитальной стяжкой, и в случае перегорания контактов остается только пожать плечами и искать новые методы обогрева.

Потолочное отопление удобно тем, что его можно полностью скрыть под любым строительным материалом. Пленку просто декорируют пластиковыми панелями, потолочной плиткой, навесными или натяжными потолками. Единственное ограничение в отделке потолка с системой ПЛЭН – нельзя устанавливать под зеркальные и металлические поверхности.

Отопление ПЛЭН универсальное. Его можно устанавливать как внутри частного дома, так и в любых других помещениях: в квартирах домов, учреждениях социального характера (детские сады, школы, больницы), банях, саунах, теплицах и других учреждениях.

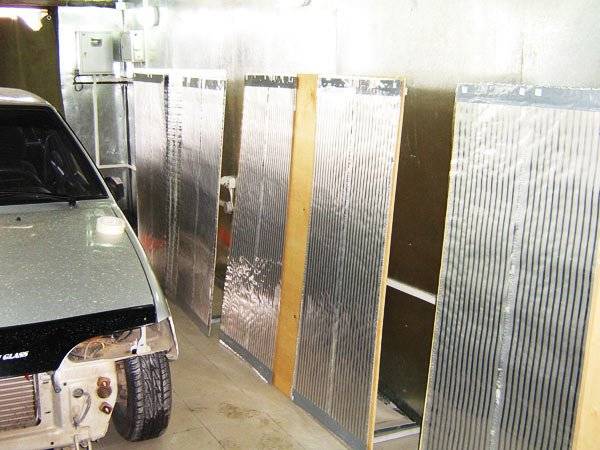

ПЛЭН можно использовать для отопления производственных помещений. Нажмите на фото для увеличения.

Простота конструкции отопления системой ПЛЭН позволяет продлить срок эксплуатации до 30 лет.

Из-за экономного потребления энергии, отсутствия затрат на ремонт и содержания система ПЛЭН быстро оправдывает вложенные в ее установку средства.

Возможность установить отопление своими руками. Достаточны базовые знания электромонтажа и умение закреплять потолочные конструкции.

Отопление ПЛЭН обеспечивает комфорт дома: не сушит воздух и не сжигает кислород. Система работает бесшумно и не выделяет продуктов сгорания.

Теплый пол на основе ПЛЭН. Нажмите на фото для увеличения.

Для того чтобы убедиться в удобстве и простоте этого отопления, достаточно посмотреть на его технические характеристики:

  1. Потребление тока – не более 1 Ампер.
  2. Длина волны инфракрасного излучения – 9 мкм.
  3. Мощность – 180 Вт.
  4. Максимальная температура нагревания на поверхности листа – 45 градусов.
  5. Вес одного квадратного метра – всего 700 г.

Это основные технические характеристики, показывающие, насколько проста система ПЛЭН и насколько она экономна в плане энергопотребления, а небольшой вес способствует легкому монтажу даже в одиночку.

Преимущества и недостатки инфракрасного обогрева

К достоинствам плёночного отопления относятся:

  • Простота установки.
  • Экономия средств. Исходя из данных производителей, окупаемость системы при регулярной эксплуатации в условиях умеренного климата составляет всего один год.
  • Безопасность. Так как максимальная температура нагрева всего 45 °C, опасность пожара практически исключена. Разумеется, это не относится к форс-мажорным ситуациям, например, короткому замыканию. Однако, при правильном монтаже и эксплуатации вероятность короткого замыкания практически нулевая.
  • ПЛЭН занимает мало места. Если при использовании радиаторов приходится ломать голову, куда их установить и чем декорировать, то ПЛЭН избавляет от такой необходимости. Нагреватели устанавливаются под декоративное покрытие пола, потолка и стен, а потому пространство в помещении используется рационально.
  • Сохранение приемлемого уровня влажности воздуха, простота использования, автоматизация и тонкая настройка.
  • Экологичность.
  • Отсутствие запахов.
  • Долгий срок службы.

В мире нет идеальных вещей, а потому и система отопления ПЛЭН имеет ряд недостатков. Главным недостатком является подготовка помещения к установке плёночных нагревателей. Перед монтажом системы помещение обязательно нужно утеплить.

Внимание! Поверхность ПЛЭН нельзя красить, штукатурить и оклеивать обоями. Обязательно нужен промежуточный слой из гипсокартона, ДСП или других материалов

При этом желательно, чтобы декоративное покрытие имело решетчатую структуру и в идеале закрывало не более 50% плёнок.

Дополнительные мнения о преимуществах

Пленочный электронагреватель, обладает множеством положительных особенностей, среди них следует выделить ещё и легкость монтажа. Потребители подчеркивают, что при необходимости можно будет ещё и демонтировать конструкцию. Инфракрасная пленка не занимает полезную площадь, ее можно уложить под любое потолочное покрытие, кроме металлического.

После демонтажа система сохранит все свои свойства и может быть установлена в другом месте. Покупатели подчеркивают, что ПЛЭН позволяет использовать высокоэффективное отопление, которое отличается безопасностью. Помещения после включения системы прогреваются очень быстро. За час температура поднимается на 15 °C, при этом ее легко регулировать.

Коэффициент полезного действия, как подчеркивают покупатели, которые уже успели насладиться качеством описываемой плёнки, достигает 95%. Инфракрасное отопление пожаробезопасно и оснащено защитой от поражения током. Устройство не боится перепадов напряжения и временного отключения электричества.

Монтаж ПЛЭН

Производителями заявлено, что плёнки лучистого нагревателя можно устанавливать на любые поверхности. Однако, традиционно их монтируют к полу или потолку.

Важно! Перед монтажом системы отопления необходимо установить теплоизоляционный слой, так как, в противном случае будут прогреваться перекрытия, что повлечёт ненужные потери тепла. Теплоизоляционный слой может быть любым, желательно с отражающей поверхностью

Плёнки крепятся непосредственно на теплоизоляционный слой или на обрешётку. Для крепления используются саморезы или строительный степлер.

Место установки

От выбора места монтажа многое зависит

Особое внимание следует уделить местам возле дверных и оконных проёмов, так как именно там происходят большие потери тепла. В зависимости от климатических условий проживания определяется занимаемая ПЛЭН площадь

В условиях умеренного климата под систему отопления отводится порядка 60%. Если климат холодный и ветреный, то площадь должна быть не менее 80%. В идеале ПЛЭН в таком климате играет дополнительную роль. В теплом климате под плёночную систему отопления достаточно отвести не более 50% площади помещения.

Подготовка

Перед установкой системы отопления необходимо тщательно проверить целостность всех элементов.

Визуально определяется состояние внешнего слоя плёнок. Он не должен иметь царапин и прорывов.

Целостность нагревательных элементов проверяется при помощи тестера. Как правило, бракованных элементов в продаже нет, но при транспортировке, в частности, до места установки, могли произойти различные казусы.

Процесс монтажа

Перед монтажом убедитесь, что все провода имеют выход на одну сторону и направлены в сторону распределительного щитка. Каждый лист системы отопления имеет специальные монтажные зоны.

Внимание! Крепёж листов происходить именно в этих полях. Нарушать целостность листов ПЛЭН вне монтажных зон нельзя, так как это чревато неприятными последствиями

Перед установкой системы запаситесь инструментами и материалами. Потребуются:

  • листы ПЛЭН;
  • строительный степлер или саморезы;
  • алюминиевый скотч;
  • канцелярский нож;
  • паяльник;
  • теплоизоляция.

На подготовленное должным образом место установки сначала крепится теплоизоляционный слой с отражающей поверхностью. Листы теплоизоляции плотно стыкуются друг с другом. Стыки между ними аккуратно проклеиваются алюминиевым скотчем.

Справка. Нарезайте листы теплоизоляции как можно более крупными кусками. Это избавит от большого количества стыков и, как следствие, от больших теплопотерь.

В пределах монтажных зон на теплоизоляционный слой крепятся листы ПЛЭН при помощи строительного степлера или саморезов. Шаг между скобами составляет около 0,3 м. Провода должны выходить на одну сторону.

Фото 3. Монтаж инфракрасных электронагревателей. Производится закрепление кабелей при помощи специального скотча.

Когда вся планируемая площадь покрыта листами системы отопления, провода между отдельными листами спаиваются между собой. В качестве изоляции места спайки применяется обычная изолента или кусок изоляции от толстого кабеля. Во втором случае для плотного прилегания изоляция нагревается.

Достоинства и недостатки ПЛЭН

Инфракрасные пленочные обогреватели создают в комнатах очень мягкую атмосферу, что достигается за счет низкой температуры самой пленки и равномерного распределения инфракрасного излучения. В чем заключаются прочие преимущества ПЛЭН-отопления?

Одним из неоспоримых преимуществ ПЛЭН отопления является полное отсутствие видимых отопительных приборов. Ни что не мешается и не портит вид.

  • Небольшие расходы на электроэнергию – благодаря инфракрасному принципу действия система отопления ПЛЭН получается очень экономичной.
  • Безопасность для человека – инфракрасное излучение является абсолютно безвредным. Более того, некоторые исследования указывают на его полезные свойства. К тому же здесь отсутствуют нагретые до высоких температур элементы, об которые можно обжечься. Также нельзя не отметить электрическую безопасность – удары током исключены ввиду недоступности пленки (она располагается на потолках).
  • ПЛЭН не требует обслуживания – в системе нет радиаторов, засоряющихся труб и прочих элементов, которые требуют к себе внимания.
  • Легкость в установке – пленка с нагревательными элементами может быть смонтирована самостоятельно, без чьей либо помощи. ПЛЭН почти невесома, поэтому ее монтаж не сопряжен с какими-либо трудностями. Прокладывая традиционное водяное отопление, приходится пользоваться услугами монтажников, что чревато дополнительными расходами.
  • Дешевизна ввода в эксплуатацию – расходы на запуск системы сводятся к покупке пленки, терморегуляторов и проводов. Какое-либо другое оборудование здесь не нужно.
  • Легкое управление – электрическим отоплением очень легко управлять. В самом простом случае используются обычные терморегуляторы. Если нужно более продвинутое управление обогревом, задействуются системы дистанционного управления, работающие через Интернет.
  • Нет влияния на состав воздуха – инфракрасные пленочные обогреватели не меняют влажность воздуха и не сжигают кислород. Поэтому ПЛЭН-отопление считается абсолютно безопасным для здоровья человека.
  • Быстрый прогрев – мгновенно распространяющееся инфракрасное излучение приступает к прогреву предметов сразу же после включения оборудования. Обычное отопление, построенное на базе радиаторов или конвекторов, греет куда медленнее. Например, конвекторы показывают эффект лишь через 2-3 часа после включения.
  • Высокая эффективность при прогреве крупногабаритных помещений – те же конвекторы не годятся для обогрева помещений с высокими потолками. Система отопления ПЛЭН справляется с этой задачей куда лучше.
  • Полная невидимость отопления – пленка ПЛЭН очень тонкая, поэтому ее несложно спрятать за любыми потолками, начиная от подвесных и заканчивая натяжными. Единственным видимым элементом станет терморегулятор.

Пленочные обогреватели часто используют для обогрева теплиц.

Инфракрасное отопление ПЛЭН быстро монтируются, требуя минимум трудовых затрат и минимум инструментов. При необходимости пленку можно снять, чтобы использовать ее на других объектах. ПЛЭН хорошо справляется с прогревом, работая сразу по всему объему – тем самым достигается высокая равномерность прогрева. Нельзя не отметить и отличное распределение воздушных масс – наличие тепла вблизи полов является безусловным достоинством.

Инфракрасные пленочные обогреватели могут использоваться в помещениях и зданиях любого типа – это жилые комнаты, магазины, небольшие склады, офисы, хозяйственные помещения и многое другое. Также допускается эксплуатация ПЛЭН в помещениях специального назначения, в больницах и поликлиниках, в школах и детских садах.

Рецензии

Фрэнк Маршалл в своей кинобиографии более преуспел в качестве продюсера, что подтверждается его пятью номинациями на ‘Оскар’ в категории ‘Лучший фильм’. Но бывает, что Фрэнк Маршалл занимает кресло режиссёра. На данный момент в его послужном списке числится четыре полнометражных фильма, которые он снял. Первым таким стал фильм ужасов ‘Боязнь пауков’ 1990-го года и больших дивидендов в форме признания Маршалла как режиссёра он не принёс. Зато картина 1992-го года ‘Выжить’ стала сенсацией. Зритель с замиранием сердца следил как горстка людей выживают в нечеловеческих условиях и большего страха нагонял тот факт, что фильм был поставлен по реальным событиям. А вот приключенческий фильм 1995-го года ‘Конго’ получил целых семь номинаций на антинаграду ‘Золотая малина’. Это был подсекающий удар, но Маршалл триумфально возвращается в 2005-ом году с фильмом ‘Белый плен’, который вряд ли кого-то оставлял, оставляет и будет оставлять равнодушным. Надо отметить, что Фрэнку Маршаллу везёт с фильмами, которые сняты в условиях вечной мерзлоты: что ‘Выжить’, что ‘Белый плен’ снимались среди блистающих снегов, которые вместе со своей романтикой несут и смертельную опасность, если не знать как с ним себя вести. Лента ‘Белый плен’ — не полностью биографическая как ‘Выжить’, но сюжет всё же построен на реальных событиях, основанных на истории японской экспедиции (вот почему среди сценаристов значится четыре японца), хоть и с большим количеством художественного вымысла, а также сюжетных линий, которые берут своё начало из других историй про Антарктику. Рассказывает ‘Белый плен’ о том как полярник-проводник Джерри Шепард был вынужден оставить своих псов ездовой породы практически на однозначную погибель. Не в состоянии смириться с этим Джерри самостоятельно ищет средства, чтобы вернуться и узнать, что случилось с его собаками. Долгое мучительное время Джерри никак не мог найти поддержки, но наш мир не без добрых и ответственных людей… А пока мы смотрим как Шепард мучается от незнания судьбы своих лохматых друзей, они, верные, умные, обученные друзья человека, ведут сражение за выживание в условиях антарктического холода и голода… У меня сердце кровью обливалось, когда я видел как их заметает снежная пурга. Так хотелось закричать, чтобы Джерри Шепард услышал, что собак надо спасать, пока ещё не поздно! А какая отрада была, когда умнейшие псы находили возможность найти себе пропитание, как они заботились друг о друге… Вот вспоминаю эти сцены и ком к горлу подступает. Не буду рассказывать всё, что меня тронуло при просмотре картины до самой глубины души, но поверьте, что ещё будет довольно широкий ряд сцен, от которых будут и мурашки по коже, и сердце трепетать будет и захочется помчаться на встречу с этими милейшими созданиями природы, которые показали, что отваги и стойкости в них гораздо больше, чем у многих представителей царства ‘Человек’. Макс, Майя, Шорти и все остальные заставят Вас их полюбить и зауважать, если решитесь смотреть ленту ‘Белый плен’. Когда Пол Уокер соглашался на съёмки в этой картине, то он уже находился в статусе суперзвезды: в 2001-ом году он снимается в экшне ‘Форсаж’, получив за эту роль один миллион долларов, а за ‘Двойной форсаж’ (2003-й год) он получает уже семь миллионов, а за приключенческий триллер ‘Добро пожаловать в рай!’ (2005-й) он зарабатывает уже восемь с половиной миллионов. И это не говоря про зрительскую симпатию и армию поклонников (по большей части поклонниц). Уокер отлично сыграл своего героя — его мучения убедительные, как и радость: он действительно светится от счастья, когда это нужно. Почему так произойдёт? Смотрите в обязательном порядке фильм ‘Белый плен’. Привнёс неплохого юмора в фильм Джейсон Биггз, звезда франшизы ‘Американский пирог’. И лучше бы актёр играл в таком кино как ‘Белый плен’! Несколько приятных сцен со своим участием дала Мун Бладгуд (вот же имя-то с фамилией). Спасибо, что поддержала нашего героя Джерри Шепарда. И Брюс Гринвуд хорошо исполнил роль геолога, из-за которого многого чего могло не произойти, но ему известны слова ‘ответственность’ и ‘благодарность’. Великолепие антарктического края льдов и снега превосходно передано оператором ленты Доном Бёрджессом. Благодаря его работе будто сам находишься в этой суровой стороне

Но всё внимание всё же уделено прекрасным красавцам-собакам, которые несомненно заставят Вас трепетать, только если Вы не обладаете жестокосердечием. И хорошо сыграл весь человеческий актёрский состав, где особенно переживаешь за Джерри Шепарда, сыгранного Полом Уокером

Смотреть не то что предлагается, а убедительно рекомендуется! 10 из 10

Преимущества отопления ПЛЭН

Согласно отзывам потребителей, у инфракрасного отопления достоинств гораздо больше, чем недостатков.

Среди наиболее существенных достоинств ПЛЕН обогревателя можно выделить следующее:

  • Резисторная пленка во время работы не сжигает кислород, в отличие от других электрических обогревателей. Уровень влажности в помещении при этом остается на стабильном уровне.
  • Соблюдая все правила и рекомендации по установке и эксплуатации ПЛЭН, можно добиться ее качественного функционирования на протяжении не менее 30 лет.
  • По ходу эксплуатации системы обычно не возникает необходимости в сервисном обслуживании.
  • Экономичность ПЛЭН объясняется небольшим уровнем потребления электрической энергии. Это позволяет окупиться изделию за первые 1,5-2 года использования.
  • Эта система очень мобильна, ее можно легко демонтировать и установить на другом участке, не привлекая для этого мастеров. Этому способствует легкий вес пленок.
  • По ходу работы пленочного обогревателя не выделяются вредные для здоровья компоненты, именно поэтому этот вид отопления считается самым экологичным. Работает прибор полностью бесшумно.
  • Чтобы при случайном прикосновении к пленки избежать ударов током, имеется специальная защита.

  • Во время работы ПЛЭН полностью исключена вероятность возгораний.
  • Благодаря небольшой толщине, установка резисторной пленки не скрадывает пространство помещения.
  • Параметры электромагнитных волн, излучаемых во время работы прибора, находятся в разрешенных пределах для эксплуатации в жилых помещениях.
  • В случае перепадов напряжения или отключения электричества, нет угрозы порчи инфракрасного отопления.
  • Благодаря ИК-излучению в помещении не появляется сырость и плесень.
  • Обогрев при помощи ПЛЭН происходит очень быстро, через небольшой период времени после включения окружающие предметы становятся теплыми и начинают поднимать температуру воздуха.
  • Минимальный уровень поддерживаемой в помещении температуры +10 градусов.
  • Напольная поверхность в оснащенном инфракрасной пленкой комнате всегда теплая, что заметно снижает риск простудных заболеваний.
  • Для обустройства пленочного отопления не требуется сложная система, состоящая из котла, обвязки, трубопровода и радиаторов. Уже на стадии монтажных работ экономятся очень значительные финансы.
  • В случае использования ПЛЭН в качестве основного отопления, появляется возможность в каждой отдельной комнате устанавливать автономный микроклимат. Такую систему можно полностью автоматизировать, используя программируемые режимы.

Что касается недостатков инфракрасных обогревателей ПЛЭН, то их не так много. Следует упомянуть о том, что в плане экономичности инфракрасные пленки проигрывают газовому отоплению примерно в 1,5 раза, при этом являясь намного более безопасными и удобными в использовании. Перед монтажом системы следует позаботиться о наличии мощного электропитания.

Принцип работы ПЛЭН

Между двумя специальными пластиковыми пленками равномерно располагаются многослойные резисторы, которые вырабатывают тепло, сходное с солнечным светом в инфракрасном диапазоне. Удивительный принцип работы заключается не в нагревании воздуха, а в отдаче тепла окружающим предметам, которые, в свою очередь, отражают это инфракрасное тепло, обеспечивая комнату комфортной температурой.

Все это приводит к нагреву пола, от которого в дальнейшем исходит тепло к остальным предметам. Пол дома становится частью отопительной системы, и практически 90% тепла отдается именно от него. Таким образом, отопление дома происходит в циклическом режиме: потолок – пол – комната.

Температура обогрева регулируется специальным датчиком, который обычно устанавливают на самой холодной стене дома. Этот датчик может срабатывать как самостоятельно, при специальных настройках, так и регулироваться человеком. При автоматическом режиме датчик срабатывает, когда в комнате температура воздуха снижается до указанной отметки в настройках датчика. В этом случае система ПЛЭН включается самостоятельно и начинает прогревать комнату. Также система отопления может самостоятельно отключаться, когда окружающая температура станет комфортной.

Из чего состоит пелёнка ПЛЭН? Нажмите на фото для увеличения.

Вместе с датчиком температуры также устанавливается и специальный регулятор нагрева. Необязательно прогревать систему ПЛЭН до всех 45 градусов, если в доме достаточно тепло и нужно просто слегка подогреть помещение, поэтому и пользуются регулятором температуры, настраивая необходимую.

Варианты монтажа пленочных нагревателей

В теории ИК обогреватели пленочного типа можно установить на любую ровную поверхность. Но, на практике, их обычно монтируют на пол или на потолок. Можно установить и на стену, но это будет наименее эффективный вариант, так как разогретые воздушные потоки будут подниматься строго вверх, значительно ограничив действия нагревателя.

Поэтому рассмотрим подробнее все нюансы более эффективных способов применения ПЛЭМ напольного и потолочного размещения.

Напольное размещение ПЛЭН

Пленочная конструкция крепится непосредственно под любое напольное покрытие. После подключения нагревателя он быстро прогревается и начинает излучать ик-волны. Они поднимаются наверх до плоскости пола и вбираются напольным покрытием, которое греется и, в свою очередь, передает тепло в воздух. Обогреваемые потоки перемещаются на верх, им на замену прибывают более холодные.

В итоге комната довольно стремительно нагревается. Несмотря на разницу в месторасположении пленочных обогревателей, распространение температур у потолочной и напольной систем приблизительно одинаково.

Наивысший показатель температуры будет находится у поверхности пола, чуть ниже — на уровне головы. По равномерности рассредоточения тепловой энергии обе системы тоже почти одинаковы. Главным превосходством напольного способа расположения нагревателей считается отсутствие непосредственного инфракрасного влияния на окружающие предметы мебели и бытовую технику.

Имеются определенные особенности установки полос под напольное покрытие — оно может быть любым. Вдобавок, обогреватели можно класть напрямую в бетонную стяжку. Если покрытие, уложенное сверху ПЛЭН, не характеризуется надежностью, конструкция может быть испорчена заостренными объектами, массивной мебелью и т.п.

По этой причине под тонкие покрытия следует класть дополнительный слой защиты для пленки. Еще одна характерная черта состоит в том, что ИК обогреватель может перегреться, если на него поставить большую мебель или тяжелую бытовую технику. Поэтому под такими объектами полотна желательно не укладывать, оставив место под крупногабаритными предметами пустым.

Потолочное размещение ПЛЭН

Пленочные обогреватели, размещаемые на потолке, являются более популярными. Функционируют они следующим образом: при включении системы излучатели начинают распространять ИК волны, направляя их строго вниз. Лучи устремляются к полу, и большая их часть им поглощается. Остальные волны впитываются предметами обстановки, в результате чего пол и крупная мебель начинают собирать тепло, а потом и отдавать энергию в пространство.

Согласно законам физики, теплая воздушная масса поднимается наверх. Более холодные потоки воздуха сходят вниз и прогреваются. Следовательно, максимальный уровень температуры в комнате будет у пола. На высоте 1,5-1,8 м ее уровень будет уже на 1-2С ниже. Подобное размещение температурных режимов доктора находят наиболее подходящим для организма и отличного самочувствия человека.

При этом следует не забывать, что нагрев происходит предельно однородно. Еще одно преимущество: для сокрытия ИК отопления ПЛЭН на потолке позволено применять почти любое доступное покрытие. Исключением будут лишь натяжные потолки, как тканевые, так и пленочные, так как он может деформироваться от близости к нагревателю.

Впрочем, если очень нужно объединить натяжной потолок и ПЛЭН можно организовать между ними дополнительный защитный слой из гипсокартона. Еще одним достоинством монтажа пленочных нагревателей на площадь потолка считается низкий риск их нечаянного повреждения.

Хотя, в многоквартирном доме всегда присутствует риск протекания от соседей сверху, в результате чего система неизбежно выйдет из строя. К недостаткам потолочного размещения относится сложность монтажа. Однако с технической точки зрения такая система ничем не отличается от напольного или настенного способа монтажа. Еще один изъян — влияние ИК излучения на бытовую технику.

Количество энергии, которое требуется для обогрева объекта, определяет его высота. Профессионалы не рекомендуют устанавливать пленочную систему на потолок строения высотой более 3,5 м, так как в этом случае затраты на отопление жилья будут чрезмерно высоки.

Виды систем ПЛЭН по способу размещения обогревателей

Фактически, пленочные ИК-обогреватели можно устанавливать на любую более-менее ровную, прямолинейную поверхность. Но чаще всего их располагают на потолке или под напольным покрытием. Монтаж на стену является крайне неэффективным решением и может быть продиктован только технической необходимостью обогрева конкретного места. Как для пола, так и для потолка используются одни и те же элементы, методы их крепления и подсоединения.

Потолочные системы

При размещении ПЛЭН панелей на потолке ИК-излучение будет направлено строго вниз. Таким образом, основная площадь поглощения придётся на пол, который и будет выступать основным элементом, аккумулирующим, а затем отдающим, тепло. В соответствии с законом конвективного теплообмена нагретый поверхностью пола воздух будет подниматься вверх. При этом, температура на высоте 1,5 м будет ниже на 1,5÷2°С, чем на поверхности пола. Такое температурное распределение считается оптимальным с точки зрения медицины. Дополнительным преимуществом потолочного размещение является возможность установки любого типа декоративного покрытия: из гипсокартона, вагонки или натяжные потолки, при условии их размещения на некотором отдалении от нагревательного элемента.

Полноценное отопление помещения мансарды при помощи пленочных инфракрасных ПЛЭН систем, устанавливаемых как на потолок, так и на стены

Для пленки, расположенной на потолке, значительно снижается риск механических повреждений. Однако если потолочное инфракрасное отопление расположено в квартире многоэтажного дома, следует позаботиться о надежной гидроизоляции, в качестве защиты от затопления соседями сверху. Существуют и определенные технические ограничения, устанавливать плёночные ИК-обогреватели экономически нецелесообразно, если высота потолков в помещении превышает 3,5 м.

Напольные системы

В качестве напольного покрытия могут быть использованы практически любые материалы: ламинат, паркет, ковролин, некоторые виды линолеума

При их выборе следует обратить внимание на отметку производителя «допускается для использования в системах тёплый пол». После включения ИК-излучение поглощается материалом напольного покрытия, который после нагрева передает тепло предметам интерьера

Фактически, независимо от места установки нагревательных элементов отопление помещения осуществляется конвекционным способом. Основные преимущества напольного расположения является отсутствие воздействия инфракрасных лучей на жильцов и бытовую технику.

Теплый пол полностью безопасен и может использоваться в помещениях с умеренной влажностьюУстойчивость к механическим воздействиям и влажности у некоторых марок ПЛЭН панелей достаточно высока, чтобы они использовались для подогрева грунта теплиц
