Паровое отопление в частном доме

Монтаж отопления – неужели это просто?

Монтируя паровое отопление своими руками, учитывайте размеры отапливаемой площади, количество и расположение радиаторов, запорно-регулирующей аппаратуры, фильтров и других элементов, необходимых для обеспечения нормального функционирования системы. Циркуляционный насос и паровентиляторы должны подбираться так, чтобы обеспечить эффективную циркуляцию теплоносителя

Важно принять во внимание, где будет размещать оборудование и как далеко будет расположен паровой котел

Монтаж парового отопления

Чтобы сделать паровое отопление самостоятельно, необходимо приготовить следующее оборудование и материалы:

• паровой генератор (котел);
• трубы для прокладки магистрали;
• радиаторы;
• контрольно-измерительные приборы;
• запорно-регулирующую арматуру.

В проектной документации должна быть указана длина труб, их количество и диаметр, а также используемые радиаторы или другие нагревательные элементы. Все это необходимо нанести на бумагу в виде схемы с подробным описанием всех нюансов. Когда проект и схема готовы, приступаем к монтажу. Монтируется система строго по схеме.

1. На первом шаге подготавливаем поверхности, к которым будет крепиться оборудование. На стенах монтируем крепления, на которых будут держаться радиаторы. Затем крепим отопительные приборы на стены. Располагать их следует под окнами, чтобы исключить появление холодных сквозняков: воздушные потоки, поступающие извне, будут сразу же нагреваться. Кроме того, это исключит запотевание окон и сдвинет «точку росы».
2. Далее устанавливаем котел (парогенератор) на бетонное основание. Пол изолируем пожаробезопасным материалом. Его лучше разместить в подвале, так как пары поднимаются вверх (или в гараже). Если планируется устройство теплых полов, то лучше купить двухконтурный котел, который будет разделять работу для дома и полов. В этом случае парогенератор располагаем выше половой поверхности.
3. Расширительный бак устанавливаем с помощью специальных креплений в наивысшей точке системы отопления, его нужно включить в магистраль между парогенератором и радиаторами. По рекомендациям специалистов устанавливать открытый бак следует на самом близком расстоянии к отопительному котлу.
4. На следующем этапе монтируем трубопровод. Начинать разводку будем с парогенератора. Трубу от него подводим к первому отопительному прибору, при необходимости обрезаем ее, если она слишком длинная. Затем соединяем все вводы и выводы. Аналогично делаем подключение трубы к следующему прибору, пока не соединим в единую магистраль все отопительные части. Трубы монтируются с наклоном 3 мм на метр для естественной циркуляции.
5. Каждую батарею оборудуем краном Маевского, чтобы можно было удалять образовавшиеся воздушные пробки, которые будут мешать эффективной работе системы.
6. Перед парогенератором устанавливаем накопительный бак, в котором будет собираться конденсат, а потом под естественным уклоном вода будет перетекать в отопительный котел.
7. Магистраль замыкаем на отопительном котле, создавая, таким образом замкнутый контур. На котле устанавливаем фильтр, он будет задерживать частицы грязи, содержащиеся в воде, и по возможности циркуляционный насос. Патрубок, идущий от насоса к котлу, должен быть диаметром меньше, чем остальные трубы.
8. На выходе из котла монтируем контрольно-измерительные приборы: манометр и клапан сброса.
9. В систему включаем узел слива/залива для откачивания теплоносителя из системы по окончании отопительного сезона или при ремонте.
10. После окончания монтажа проверяем систему на работоспособность и наличие течи. Устраняем все обнаруженные неполадки.

Использование парового отопления дешевле водяного, но в жилых помещениях его не рекомендуют устанавливать из-за опасности возникновения аварийной ситуации в случае порыва.

Основные виды котлов и способы парового отопления

В настоящее время существует широкий выбор котлов отопления. Произвести отопление в деревянном доме возможно с помощью следующих котлов:

• газового;
• электрического;
• твердотопливного;
• жидкотопливного;
• комбинированного.

Популярным остается газовый котел. Он является недорогим и простым в обслуживании. Отопление в деревянном доме очень удобно производить с помощью газового котла, так как не нужно делать специальных заготовок горючего. Часто для теплообеспечения домов используют твердотопливные котлы. Паровое теплообеспечение с помощью твердотопливных котлов обеспечивает регулярный обогрев помещения. Такие котлы регулируют процесс горения и подачу воздуха в камеру сгорания.

Расчет теплообеспечения можно выполнить и для электрического котла. Единственным минусом такой системы является то, что при работе электрического котла идет большая нагрузка на электрическую сеть. Считается, что в среднем на 1 частный дом выделяется 3-4 кВт электроэнергии. Такого количества электроэнергии не всегда хватает для подключения электрического котла теплообеспечения.

В качестве основного отопительного прибора сегодня используют жидкотопливные котлы. Однако этот способ теплообеспечения дома считается неэкологичным и не достаточно безопасным. Таким образом, расчет отопления дома следует начинать с выбора отопительного котла.

“Внутрянка” котла на газу.

Способы парового отопеления

Существует много способов, с помощью которых можно провести паровое отопление. Самым популярным остается система теплообеспечения, проведенная от печи. Такую систему можно установить, если в вашем частном доме есть глиняная печь. Такое печное теплообеспечение, как правило, проводят только в 1 контур. Его нельзя назвать экономичным, так как его можно производить только с помощью твердого топлива, а это обойдется несколько дороже, чем газ.

Еще можно совершать паровое отопление на дровах. Этот способ является достаточно удобным и выгодным. Для того чтобы обеспечить качественное теплоснабжение с помощью дров, следует выбирать котлы, которые отличаются длительным горением. При такой системе расширительный бачок лучше всего устанавливать на верхнем этаже либо чердаке.

https://youtube.com/watch?v=kvoYe8ndp1M

Популярным способом является паровое теплообеспечение с помощью угля. Такой метод нельзя считать экономичным, к тому же он уступает паровому способу на дровах. Уголь прогорает немного слабее, чем деревянные материалы, поэтому специалисты рекомендуют использовать дополнительную помпу или установить второй контур.

Паровое отопление в частном доме

Применяемые отопления, в частных домах, весьма разнообразны. Оно может быть паровым, водяным, отопление с применением электрических приборов. Какой способ считается наиболее эффективным? Это зависит от каждого конкретного случая. В данном случае мы рассмотрим  паровое отопление в частном доме.

Уже само название говорит нам, что принцип работы парового отопления  основан на процессе циркуляции пара в отопительной системе. Вода нагревается специальным нагревательным приборам да состояние пара, который затем по магистралям доставляется до обогревательных приборов и таким образом отапливается помещение.

Данный вид не столь популярен, однако является востребованным и его применение  не менее актуально, благодаря своей эффективности и простоте в эксплуатации.

Преимущества и недостатки парового отопления в частном доме

К преимуществам данного типа отопления можно отнести:

•  использование труб небольшого диаметра;
• совсем незначительные теплопотери;
• быстрое нагревание теплосистемы;

Все это позволяет значительно экономить при монтаже паровой системы, сделайте  ее компактной и эстетической.  Благодаря большой теплопроводности достигается быстрое обогревание помещения. А применение труб небольшого диаметра, позволит Вам значительно сэкономить средства.

Однако наряду и с преимуществами, есть и весьма существенные недостатки, на которые следует обратить внимание при выборе системы отопления:

1. низкая долговечность;
2. риск получения термических ожогов, при соприкосновении с обогревательными   элементами;
3. затруднен контроль и регулировка ;
4. повышенная шумность.

Трубопроводы, при паровом отоплении, имеют высокую температуру нагрева, которая может достигать более 100 С

В связи с этим нужно проявить максимум внимание безопасности такого вида отопительной системы. Особенно при монтировании ее в помещении,  где есть маленькие дети!

Схема парового отопления частного дома

Как и любое строительство, будь то грандиозное, или же маленькое, начинается с проекта, так и схема парового отопления в частном доме, в идеальном варианте, должна составляться  на стадии проектирования его строительства, учитывая специфику теплоносителя.

От правильности ее проектирования и будет в дальнейшем зависеть  работа всей системы отопления.

Как правило, она состоит из:

•  котла — преобразователя воды в пар;
• трубопроводов, по которым движется агрессивная среда;
• отопителей;
• запорной арматуры;
• приборов для контроля.

В зависимости от того, как конденсат возвращается  в котел, система  бывает открытого типа  и закрытого. Для закрытой системы характерен возврат конденсата самотеком, через широкую трубу. При открытой  — конденсат, скопившейся в специальном баке, перекачивается насосом.

Возможен однотрубный и двухтрубный вариант отопительной системы. Однотрубный —  является более экономически выгодным и прост в монтировании. Однако при двухтрубной системе создается меньше шума, при циркуляция теплоносителя.

 Котел парового отопления

Самым главным составляющим системы отопления, конечно же, является котел. Он должен наиболее эффективно выполнять свою функцию. К его выбору нужно подойти очень тщательно.

В зависимости от отапливаемой площади  помещения, должен быть подобран и соответствующий мощности котел.

Если мощности будет недостаточно, то помещение будет плохо обогреваться. Большая мощность котла приведет к перерасходу топлива.

 Трубы для парового отопления

Выбор трубопроводов для парового отопления зависит от возможностей и пожеланий  владельца жилого помещения.

Обычно они бывают

1.  стальные, что  позволяет вести сварочные работы. Они относительно дешевые и прочные в эксплуатации. Но у них низкая антикоррозийная стойкость
2.  оцинкованные и нержавеющие. Они обладают повышенной коррозионной стойкостью. Но и значительно превосходят в цене;
3. медные трубы очень хорошо выдерживает повышенное давление и температуру. Монтируется они посредством пайки. Их можно смело заделывать стену. Однако, они являются дорогостоящих вариантом трубопроводов;
4.  металлопластиковые и полипропиленовые трубы постепенно вытесняет все вышеперечисленные. Они легче и с ними удобнее работать. Они не требуют покраски и присоединении их не нужно пользоваться сваркой.

 Важно учесть

Если вы решили  смонтировать паровое отопление своими руками , то необходимо учитывать все нюансы данной системы.

В этом видео Вы познакомитесь с некоторыми особенностями паровой системы отопления

Монтаж парового отопления в частном доме

Перед монтажом системы нужно рассчитать площадь комнат, определить расположение радиаторов, запорно-регулировочной арматуры, фильтров и других составляющих конструкции.

Далее следует выбрать вариант разводки отопления:

1. Верхний способ. Подразумевает монтаж паропровода выше устройства отопления. От котла опускаются трубы к батареям, а конденсатопроводные системы укладываются по полу.
2. Нижний способ. Трубы паропровода прокладываются ниже агрегатов отопления.
3. Смешанный вариант подразумевает укладку трубопровода чуть выше батарей, в остальном система повторяет верхний способ монтажа.

Чтобы облегчить работы по монтажу, необходимо заранее нарисовать схему обустройства с указанием всех элементов системы, длины и диаметра трубопроводов, количества радиаторов и пр.

Рассмотрим, как провести паровое отопление в частном доме своими руками:

• Подготовить плоскости, поверхности для монтажа оборудования: усилить стены, выровнять поверхность пола. Затем монтаж креплений для радиаторов, фиксация батарей. Рекомендуется располагать радиаторы под окнами, это исключит появление сквозняков, запотевание окон и сдвинет «точку росы» за пределы оконных проемов.
• Установить на бетонное основание парогенератор. Полы нужно застелить негорючим материалом, чтобы предупредить возможность возгорания. Котел лучше монтировать в подвале, чтобы пар поднимался вверх. При формировании теплых полов предпочтение отдается двухконтурному котлу, разделяющему работу для обогрева контура в теплых полах и системе навесных радиаторов. Парогенератор в этом случае монтируется выше поверхности пола.
• Расширительный бак монтируется в самой высокой точке отопления. Фиксация на специальные крепежи, зона расположения в магистрали между парогенератором и батареями отопления. Специалисты советуют монтировать расширительный бак открытого типа на максимально близком расстоянии от отопительного котла.
• Теперь монтаж трубопровода. Начальная точка соединения – парогенератор, затем труба проводится к первой отопительной конструкции, потом соединение отводов, вводов. Точно так же подключаются все последующие трубы. Соединение в магистраль проводится с наклоном в 3 мм на 1 м – это нужно для естественной циркуляции теплоносителя.
• Каждый радиатор оснащается краном Маевского для устранения воздушных пробок, а перед парогенератором монтируется накопительный бак для сбора конденсата, откуда жидкость будет перетекать в котел для нагревания и последующей циркуляции.

Замыкается вся магистраль также на отопительном котле – получается закрытый контур. Чтобы устранить возможность засорения системы, на котел монтируется фильтр. Также на котел монтируется насос для перегонки конденсата, патрубок от котла к насосу подбирается так, чтобы диаметр патрубка был меньше диаметра остальных труб. На выходе из котла устанавливается манометр, клапан сброса излишков давления.

Остается дополнить магистраль узлом слива/залива воды, проверить систему на работоспособность, протечки и можно запускать оборудование в постоянную циркуляцию. Несмотря на простоту монтажа, необходимо тщательно выверять все параметры агрегатов и просчитывать длину трубопроводов.

Просчитывая, сколько стоит провести паровое отопление, следует брать в учет цену основных узлов, вспомогательных элементов, приборов измерения и контроля. Заказывая услугу в компании, хозяину придется выложить от 300$ при условии уже закупленного оборудования, радиаторов и прочих составляющих системы.

Основные компоненты паровой системы

Оборудование и материалы:

• паровой генератор (котел);
• батареи (радиаторы);
• приборы измерения и контроля;
• насос;
• коллектор для аккумуляции конденсата;
• запорно-регулирующая арматура.

При формировании системы своими руками нужно помнить, что все элементы обязаны выдерживать крайне высокую температуру нагревания. Например, для пара не подходит мембранный расширитель с максимальной температурой +85 С, нужен накопитель с пограничными показателями температуры от +100 С.

Если система оборудована от печи, то дымоход будет засоряться чаще, поэтому чистке нужно уделять более тщательное внимание. Печь с теплообменником можно использовать для приготовления пищи, но только в холодное время года

Летом, затапливая печь, хозяин получит циркуляцию теплоносителя в системе отопления, а это неудобно, неэкономично. Специалисты рекомендуют устанавливать в кухне отдельный прибор для приготовления пищи в летнее время, а печь использовать в холодные сезоны.

Водяное отопление. Принцип действия. Элементы конструкции.

Схема представляет собой замкнутый контур, выстроенный вокруг нагревателя – котла. В качестве элементов теплоотдачи используются водяные радиаторы. Вода, нагреваясь в котле примерно до температуры 75°С, поступает в контур отопления. Отдавая тепло в окружающий воздух с помощью радиаторов, остывшая вода поступает опять в котел, для дальнейшего нагрева. Далее, цикл повторяется.

В зависимости от вида топлива котлы подразделяются на:

• газовые,
• твердотопливные,
• на жидком топливе,
• электрические.

Газовые котлы самые популярные. Это связано с их экономичностью и относительной дешевизной природного газа. Ассортимент моделей позволяет подобрать котел на любой вкус, для решения любой поставленной задачи. Недостатки – установку и монтаж котла может осуществлять только специализированная организация. Второй недостаток – ваш район должен быть газифицирован, использовать газ в баллонах очень дорого.Твердотопливные котлы топятся углем, торфом, паллетами. Минус очевиден – топливо надо постоянно загружать и где-то хранить. Но если газа нет, то и выбор уменьшается.Котлы на жидком топливе имеют ряд серьезных недостатков. Главный – стоимость топлива. И с каждым днем стоимость растет. Кроме того, при сгорании топлива выделяется весьма ощутимый запах. Для хранения требуется специальный резервуар.

Возможно, при выборе котла вам поможет таблица теплотворности разных видов топлива.

Электрические котлы – подключаются к централизованной электрической сети. Недостатком является высокая по сравнению с газовым котлом стоимость топлива.

Несколько слов о том какая мощность котла вам потребуется. Если не хочется вдаваться в громоздкие расчеты, то ее можно оценить, используя таблицу.

Площадь дома, кв. м. Мощность котла, кВт60-200 до 25200-300 25-35300-600 35-60600-1200 60-100

ac580858b1343ed18fc8659d9cc9b039.jpe 4f6a7559d03ef23d856a78f8151bda34.jpe 1665bcbcc93060d7e334a56f714f0b42.jpe 178136a815ee3e236eed7826caf7c2a5.jpe

Существуют модели котлов, которые могут использовать несколько видов топлива. Например, газ и уголь.Для устройства магистрали (контура), по которой будет циркулировать вода, используют стальные, нержавеющие и полипропиленовые трубы. Последние стали безусловным лидером.Они дешевы, с завидной термостойкостью и прочностью, достаточной для устройства отопления в жилом доме. Приобретать лучше армированные полипропиленовые трубы, они прочны и обладают меньшим коэффициентом линейного расширения при нагреве, а значит, не деформируются в процессе службы.

Радиаторы водяного отопления бывают:

• чугунные,
• стальные,
• алюминиевые,
• биметалличесие.

Чугунные – самый заслуженный вид радиаторов. Нагреваются они медленно, но тепло держат хорошо. Очень тяжелые, хрупкие и несколько дороже стальных, но срок службы до 50 лет и не боятся ржавчины.Стальные – бюджетный вид радиаторов. Обладают высоким КПД и низкой ценой. Быстро прогреваются. Минус – боятся коррозии.Алюминиевые радиаторы – легкие, монтируются на менее прочных кронштейнах, по сравнению с чугунными и стальными. Быстро прогреваются, а по теплоотдаче превосходят другие отопительные приборы. Дешевизна и современный дизайн привлекают массу сторонников этого вида радиаторов. К недостаткам отнесем малый срок службы (до 15 лет), боязнь коррозии и гидроудара.

Биметаллические – объединяют прочность стальных радиаторов и теплоотдачу алюминиевых. Представляют собой трубчатую конструкцию из стали, иногда усиленную стальным каркасом, на которой помещается алюминиевая оболочка. Быстро прогреваются, хорошо отдают тепло, держат гидроудар, богатство современного дизайна, легкость монтажа – вот перечень их достоинств. Минус – высокая цена.

Этапы установки системы:

План. В составлении плана присутствует необходимое согласование места установки батарей, котла, впускного клапана. Разрабатывается соответствующий чертеж отопления, заранее согласованный с органами госконтроля, санкционирующими установку отопительной системы;
После составления плана следующим пунктом является подготовка помещения к безопасной установке котельной

На данном этапе проводится заливка фундамента под котел и важные меры по защите помещения, такие как обшивка стен огнестойкими материалами (асбест, например) Данная мера является обязательной, так как возможные непредвиденные ситуации при установке (поломка, пропуск пара) могут привести к повреждениям вашего помещения;
Важно отметить, что котел монтируется внизу радиатора и труб, так как это создаст условия для прохода пара вверх по системе обогрева. И также позволит конденсату сливаться обратно в котел (если вы выбрали замкнутый тип системы парового отопления);
Монтаж радиаторов – либо методом сварки, либо резьбой; Важно! Соблюдайте герметичность при монтаже, избегая пропуска пара под высоким давлением трубы
Существует риск получения ожогов, а потому стоит обратить пристальное внимание на эти параметры.
Монтаж котла и последующее его тестирование

В данном случае необходима помощь соответствующих специалистов, которые проведут полноценный запуск отопительной системы в вашем доме с учетом всех показателей и норм
Данный этап очень важен, так как при его игнорировании возможен риск взрыва системы, пропуска пара из труб, что может привести к травмам, ожогам и повреждениям вашего дома и близких.

Паровое теплоснабжение от печки собственными руками

Чтобы не устанавливать котел отопления для устройства системы парового теплоснабжения и расходовать на это оборотные средства, можно применять имеющуюся в доме печь. Она будет выступать в качестве источника тепла с дешевым твёрдым топливом, к тому же, она не зависит от центрального газо- и электрического снабжения. Парогенератором выступает теплообменный аппарат, который можно сделать под заказ или собственными силами. Минусы печи-парового котла аналогичные, как у печки прямого сжигания или камина: отсутствие возможности точной температурные регулировки нагрева, отсутствие полной пожаробезопасности, и также возможность задымления помещения из-за неверной растопки. Подобным образом, минусов у печи-котла такое же количество, как у обыкновенной, а положительных качеств намного больше.

Паровое теплоснабжение от печки

Прежде чем от печки выполнить паровое теплоснабжение, следует проанализировать теплообменный аппарат на предмет герметичности. Выполнить это можно так: вовнутрь устройства заливают керосин, швы при этом обводятся мелом. Места, где мел потемнел, означают протечку, а это означает, задействовать данное устройство для системы парового теплоснабжения нельзя.

Для отведения парового теплоснабжения от печки потребуются следующие составляющие:

• Отопительные батареи. Их кол-во должно быть равно числу окон помещения.
• Теплообменный аппарат
• Медные или жестяные трубы для отвода конденсата и паропровода.
• Арматура запорного типа (краны для спуска воздуха, вентили)
• Соединительная арматура: колена, трубные хомуты, фитинги.
• Спайдерные крепежи для отопительных приборов
• Гидравлический затвор
• Редукционно-охладительная установка, благодаря которой пар переводится в состояние жидкости.
• Редуктор чтобы давление сделать меньше изнутри системы.
• Насос для циркуляции принудительного типа жидкости.
• Сварочный инвертор

Перед началом работ, заранее разрабатывается схема подсоединения и трубомонтаж. На чертеже определяется место размещения печи-котла, от которой дальше ложится схема разводки со всеми обязательными элементами подсоединения. Для отапливания площади не более 80 кв.м. подходит однотрубная схема подсоединения отопительных приборов. При этом способе подсоединения конвекторные обогреватели греются постепенно, первый из них крепче прочих. Двухтрубная схема подходит для отапливания помещений больше 80 кв.м. и домов в два этажа. Трубы при этом подсоединены к дизайн радиаторам параллельно. Если предполагается установить систему по принципу гравитационной циркуляции, теплообменный аппарат обязан быть размещен ниже всех дизайн радиаторов и труб под наклонным углом. При этом нужен монтаж насоса для безотказной циркуляции системы для отопления.

После того, как схема разработана и все конструктивные детали, которые нужны для сборки системы для отопления, взяты в учет, можно сделать смету на приобретение материалов и начинать работать.

После того, как схема разработана и все конструктивные детали, которые нужны для сборки системы для отопления, взяты в учет, можно сделать смету на приобретение материалов и начинать работать.

Методика работ

Стоить учесть, что устройство паровой системы для отопления без демонтажа старой печи нереально. Для того чтобы встроить теплообменный аппарат, нужно устанавливать его вовнутрь камеры сгорания на шаге печные кладки.

Под каждым окном организовываются отопительные приборы, к которым подключают подводящие и отводящие трубы под маленьким уклоном 3мм. Каждый отопительный прибор снабжается краном для спуска воздуха.

Паровое теплоснабжение от печки

Чтобы уберечь систему, перед каждым конвекторным обогревателем и перед всей системой в общем, ставится арматура запорного типа. В начале системы также ставится редуктор охлаждения и редукционный клапан. В конце системы ставится емкость для сбора конденсата с подобным же маленьким уклоном, как трубы. Из него вода перетекает в теплообменный аппарат. Перед печкой ставится насос в системе циркуляции принудительного типа.

Система «теплого пола»

«Теплый пол» обретает в последнее время все большую популярность. Зачастую его создают на основе электрического отопления, но при желании можно использовать и водяное. Установка такой системы – процедура сложная и трудоемкая. Под напольное покрытие укладываются полипропиленовые трубы (можно использовать и металлопластик), по которым будет циркулировать горячий теплоноситель.

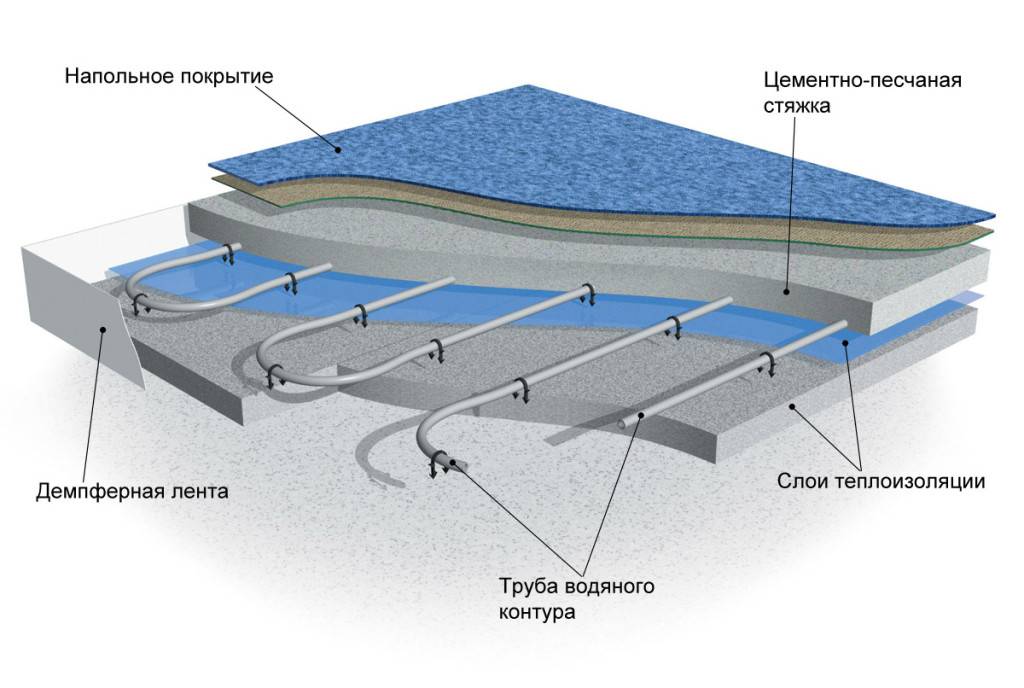

Система «водяной теплый пол»

Также необходимо установить комнатный термостат – с его помощью будет регулироваться температура.

Коллекторная группа

Схема разводки и установки регулятора

Подобная вариация системы «теплого пола» имеет массу достоинств по сравнению с электрической, главными из которых являются низкая стоимость и незначительная энергоемкость.

Как устроить паровое теплоснабжение от печи собственными руками

Оборудование и материалы

Для устройства парового теплоснабжения потребуются:

• отопительные приборы (под каждое окно);
• теплообменный аппарат – по существу, водотрубный котел или парогенератор;
• трубы для паропровода и отвода конденсата – преимущество отдавайте устойчивым к большим температурам материалам: стали оцинкованной или меди;
• колена, соединители, хомуты для труб, спайдерные крепежи для отопительных приборов, арматура запорного типа: вентили, краны для выпуска воздуха;
• гидравлический затвор, используемый с целью возможности осушки паропровода;
• редукционный клапан чтобы давление сделать меньше в системе;
• редукционно-охладительная установка;
• инверторный аппарат;
• емкость для сбора конденсата;
• насос.

Дорогое оборудование лучше взять в аренду.

Теплообменный аппарат

Теплообменный аппарат для печьки из кирпича придется сделать своими руками или выбрать. Для этого будут нужны металлические трубы, толщиной стены от 2,5 мм и инверторный аппарат. Объединить их можно как на рисунке или выполнить в виде змеевика. Главное, наблюдать за качеством швов сварки. Расчет выполняется примерно так: 1 м 2 поверхности змеевика отдает до 9 кВт.

После того, как конструкция будет сделана, нужно её проверить. Для этого необходимо залить в неё воду и удостовериться, что нет течи. Однако такой способ мало информативен, потому как сварные швы могут иметь шлаковые включения, которые при отсутствии лишнего давления не будут обнаружены.

Прекраснее всего контролировать качество швов способом «керосин на мел». Чтобы это сделать нужно обвести мелом все сварные швы и залить вовнутрь конструкции керосин. В случае наличия мельчайшей поры, мел потускнеет, потому как в неё просочится керосин.

Очередность работ

Теплообменный аппарат встраивается в печь на шаге её кладки прямо в топочную камеру

Дальше, по схеме, под окнами устанавливают отопительные приборы. К ним подключают подводящие и отводящие трубы. Для гравитационной циркуляции – с меньшим уклоном в 3 мм на метр. Каждый конвекторный обогреватель следует снабдить краном для выпуска воздуха.

Для безопасности неплохо бы установить краны запорного типа перед каждым отопительным прибором и один перед всей системой. В её начале необходимо также установить редукционный клапан и охладительную установку.

В конце системы ставят бачок для сбора конденсата, с которого тоже под уклоном перетекает вода назад в теплообменный аппарат. Не неплохо бы для данной цели задействовать мембранный расширитель, так как он рассчитывается на t до 85° С.

В системе циркуляции принудительного типа, в обратном трубопроводе, перед печью устанавливают насос.

Что такое паровое отопление?

Паровым отоплением называется система, в которой в качестве теплоносителя применяется пар. Как работает паровое отопление в частном доме: вода закипает в котле (источнике тепла) и по трубам пар передается в отопительные приборы. При движении по трубопроводам теплоноситель конденсируется, оседает на внутренних стенках радиаторов, отдавая практически всю часть тепла. Батареи нагреваются сами и передают тепло в помещение.

Конденсат, образовавшийся после оседания носителя, возвращается к источнику нагрева самотеком – если система замкнутая или с помощью насоса (в разомкнутых конструкциях).

Преимущества и недостатки парового отопления

Специалисты отмечают следующие плюсы отопления паром:

1. Увеличенная производительность. В частном доме не потребуется обустраивать много батарей, а в некоторых случаях достаточно труб без радиаторов.
2. Малая инертность. Чтобы почувствовать тепло в помещении, достаточно 10-12 минут от начала нагревания котла.
3. Сниженные теплопотери делают систему отопления паром максимально экономичной, для обустройства конструкции не придется покупать дорогое оборудование.
4. Простота монтажа. Процесс формирования сети в частном доме не отличается сложностью, доступен для выполнения своими руками.

Минусы:

• высокая температура работающих приборов;
• отсутствие плавной регуляции температуры нагрева помещений;
• ограничения при выборе материала (трубы должны быть только металлическими).

Также может возникнуть сложность при присоединении отводов к работающей системе, когда элементы нагреты до 100 С, любое прикосновение вызывает ожог.

Чтобы контролировать отопительную конструкцию в частном доме, специалисты рекомендуют установить автоматику, которая при остывании воздуха в помещениях до определенного уровня запустит всю систему в работу. Также есть возможность монтажа автоматики не на одну основную ветку, а на каждую (параллельную), чтобы отдельно запустить прогрев той или иной комнаты – это удобнее и экономнее.

Именно из-за угрозы аварийности система не применяется в многоквартирных строениях, а в частных домах устанавливается только под личную ответственность хозяина.

Характеристика и схема устройства

Принцип работы базируется на выделении тепла в результате преобразования теплоносителя, выпадения в конденсат, который выводится из приборов и снова поступает в котел.

1. В замкнутой, где конденсат возвращается в котел самотеком под воздействием разницы высоты температур и давления в агрегатах отопления. Для котлов в таких системах самым важным является показатель высоты температуры и давления.
2. В разомкнутой системе конденсат скапливается в баке, откуда помпой или насосом перекачивается на теплостанцию. Обустраивая подобную схему, необходимо обеспечить беспрепятственное стекание конденсата в специальный бак из нижнего прибора отопления.

Исходя из давления пара, разомкнутая схема парового отопления может быть 4-х типов:

• субатмосферная;
• вакуум-паровая;
• сниженного давления;
• повышенного давления.

Максимально допустимый порог нагревания пара до 130 С, но для система вакуум-парового, субатмосферного давления температура окружающей среды намного ниже +100 С. Такие схемы парового отопления дают возможность менять величину разряжения (вакуума) и настраивать комфортный температурный режим. Плюсом является отсутствие сложных агрегатов при обустройстве отопления. Достаточно паропроводов (трубы для транспортировки носителя) и конденсатопроводов (для передачи конденсата в баки), чтобы запустить паровой котел и получить эффективную систему отопления дома.
