Печь 2 на 2 кирпича

Выбор места

Прежде чем вплотную приступить к строительству, стоит определиться, где будет располагаться печь. Если имеется только один небольшой свободный участок в доме, с этим уже ничего не поделать. Но для получения максимальной теплоотдачи рекомендуется размещать печь в центральной части дома или комнаты. Таким образом, ни одна из ее элементов не будет касаться уличной стены, соответственно, теплый воздух не выйдет наружу. Помимо этого, при соседстве с несущей конструкцией могут возникнуть перепады температуры, что отрицательно влияет на долговечность отопительного устройства и работу дымохода.

Завершающая стадия строительства

По окончанию работ свежей конструкции необходимо дать время, чтобы высохнуть. Для этого потребуется от 3 до 5 дней. После этого печь готова для отделочных работ.

Эта статья, несомненно, предоставляет информацию о некоторых ключевых моментах постройки малогабаритной печи, но чтобы покрыть все элементы, Вам потребуется не только почитать дополнительные материалы, но и сделать несколько самостоятельных тестов. К примеру, если в прошлом вам не доводилось работать с кладкой кирпича, то перед постройкой малогабаритной печи у себя дома, лучше потренироваться и сложить тестовый первый этап печи снаружи. Это Вам предоставит возможность лучше понять, какие инструменты нужны, как выравнивать и делать перевязку кладки, а также поможет лучше подобрать пропорции раствора. Также следует ознакомиться с некоторыми вопросами, связанными с постройкой. К примеру, в каких случаях не обязательно строить фундамент? Сколько комнат может обогреть малогабаритная печь?


Постройка малогабаритной печи из кирпича это отличный проект, под силу даже тем, кто раньше не сталкивался с кладкой кирпича. Внимательно спланировав каждый этап, Вы можете завершить постройку печи 2 на 2 или на 3 кирпича меньше чем за неделю. А главное, у Вас появится возможность экономить на отоплении дома.

0 0 голос

Рейтинг статьи

Особенности создания печки 3 на 3

Сегодня существует возможность формировать печи совершенно разных размеров и параметров. Поскольку в любом случае должна применяться в процессе порядовка, необходимо точно знать, какими особенностями и параметрами она должна обладать для выбранного варианта. Создать ее самостоятельно на самом деле достаточно сложно, поэтому нередко возникает необходимость обращаться с этим вопросом к специалисту. Однако если знать правильную последовательность всех этапов кладки, можно самостоятельно заняться данным вопросом.

Необходимо первоначально определиться, какими размерами будет обладать печка. Наиболее популярными конструкциями считаются те, которые создаются 3 на 3 кирпича. Однако при необходимости обогревать достаточно большое помещение, может быть выбрана схема 4 на 3, 4 на 5 или иные разновидности кладки.


Сама порядовка представляет собой специальную схему, в которой четко указывается, какова последовательность укладки каждого кирпича в конструкции. При использовании качественной и подходящей по всем параметрам порядовки будет получена качественная и безопасная отопительная конструкция. При этом заниматься данными работами может человек, у которого вовсе не имеется какого-либо опыта в создании конструкции 3 на 3 кирпича.

Также к положительным результатам использования качественной и правильной порядовки можно отнести оперативность выполнения всех работ и великолепную эффективность всех затраченных усилий. Как правило, созданием порядовки занимаются строители либо перед непосредственным формированием печи, либо уже в процессе. В специальном документе должно четко и понятно прописываться абсолютно любое действие, а также должны указываться, какие материалы используются в процессе работы.

Обычно порядовки являются понятными схемами, в которых имеются простые и логичные объяснения, поэтому пользоваться ими очень легко. Осуществлять строительство может каждый, независимо от опыта и умений.

Где и как строить отопительную печь 2х2 кирпича?

Определение местоположения

Прежде чем приступить к строительным мероприятиям, важно определиться, где будущая конструкция будет расположена, не нарушает ли она норм пожарной безопасности. Если по правилам размещение допустимо, тогда самое время перейти к следующим этапам

При этом важно учитывать, чтобы малогабаритные печи отдали максимум тепловой энергии, поэтому уместно будет расположить конструкции в центре комнаты. А также не стоит забывать про риск перепадов температур с несущими рядом стенами, что приводит к постепенному разрушению в случае соседства с отопительными печами.

Определение типа будущей конструкции

Лучшим вариантом компактной малогабаритной печки считается одноколпаковая печь «малютка». Подобное устройство является идеальной конструкцией для дачников. Схема выкладки весьма проста и понятна, размеры конструкции не очень велики, поэтому именно дачники часто используют подобную конструкцию в качестве основного варианта теплоснабжения помещения. Работает печь «малютка» практически на любом материале, будь то каменный уголь или древесные заготовки, расход топлива считается минимальным.

Фундамент

Когда с типом печи и местом все решено, самое время начать закладывать основы фундамента. Закладывается, как правило, отдельно, не связываясь с основанием дома. Закладывают фундамент бутобетонным, кирпичным или бутовым. По размерам должна сохраняться тенденция, что показатели фундамента на 7—9 см больше основания конструкции. После того как проводится разметка с очертанием границ печи, вырывается котлован, на дно засыпается мелкий камень или щебенка. После трамбования делают бетонную стяжку, предварительно ограничив края опалубкой.

Порядовка и дымоход

Отопительная печь в два кирпича выполняется по легкой схеме закладки, с которой разбирается даже неопытный в строительных делах мастер. Для скрепления кирпичей готовится раствор из глины и песка в соотношении 1:3. Чтобы конструкция получилась прочной, не рекомендуется делать швы, толще 5 мм. Кирпичи перед работой необходимо опустить в воду для избавления от лишнего воздуха, излишки раствора со стенок удаляют тряпкой, после каждого ряда строительным уровнем измеряется наклон. На последних рядах формируют дымоход конструкции для отведения газов. Не стоит допускать более 3 разветвлений трубы. Для исключения потери тепла стенки изнутри утепляются.

Разметка и обустройство фундамента для кирпичной печи

  • Если печь делают в доме на столбчатом или ленточном фундаменте, то пол нужно вскрывать, если он из дерева, и делать основу по грунту.
  • При выборе компактной модели для дома на монолитном основании, отопление делают именно на нем, только сделав слой гидроизоляции
  • Фундамент печи и дома не должен быть общим. Мало того, они и не должны быть связаны. Усадка оснований печи и самого дома разные, и может получиться, что при связанном фундаменте одна постройка будет тянуть за собой другую.
  • Фундамент должен быть ниже уровня чистого пола на 140 мм.

Вначале идет разметка места, где будет устанавливаться основа под печь — фундамент. При этом нужно учитывать, что дымоходная труба при проходе через чердачное перекрытие должна проходить на расстоянии не менее, чем 120-150 мм от деревянных балок.
На деревянных полах намечают контуры фундамента, выпиливая часть досок.Чтобы точно определить место, где будут выпилены доски полов под устройство фундамента, применяется отвес, который закрепляется на потолке, на нужном расстоянии от балки перекрытия. После того, как отвес остановится, на полу делается отметка, одного из углов печи. Так же, точками, отмечаются остальные угловые ее части, а затем полученный план выверяется строительным уровнем и уголком. Далее, следует вычертить на полу форму будущего фундамента (как уже говорилось, он должен быть шире печного основания). По полученной разметке будет производиться выпиливание досок пола – так, чтобы дойти до грунта.
В грунте подпольев роют яму нужных габаритов, глубина должна быть не менее 50 сантиметров от поверхности земли.
Фундамент может быть обустроен из бутового камня или кирпича. Если основа будет обустраиваться из бутового камня, то установка опалубки в котловане не требуется. Достаточно укладывать очищенный от грязи камень слоями, каждый из которых заливается бетонным раствором (каждый слой где-то на 1/4-1/3 пространства ямы)

Очень важно проследить за тем, чтобы между камнями кладки не оставалось незалитых пустот.Некоторые советуют по периметру ямы выложить листы рубероида, который одновременно будет и опалубкой, и гидроизоляцией.
Кладка над грунтом продолжается в опалубке, выполненной в виде ящика, доски которого должны быть плотно подогнаны друг к другу. Чтобы раствор просыхал равномерно, а жидкость не впитывалась в древесину опалубки, ее изнутри рекомендуется закрыть плотным полиэтиленом, который закрепляется скобами на досках.
Поверхность бутово-цементного основания выравнивается для следующего этапа работ.
Поверхность бутово-цементного основания выравнивается для следующего этапа работ.
На ровной и высохшей поверхности монтируются два ряда кирпичной кладки, а после того, как раствор просохнет, на него настилается в два слоя рубероид, выполняющий роль гидроизоляции.

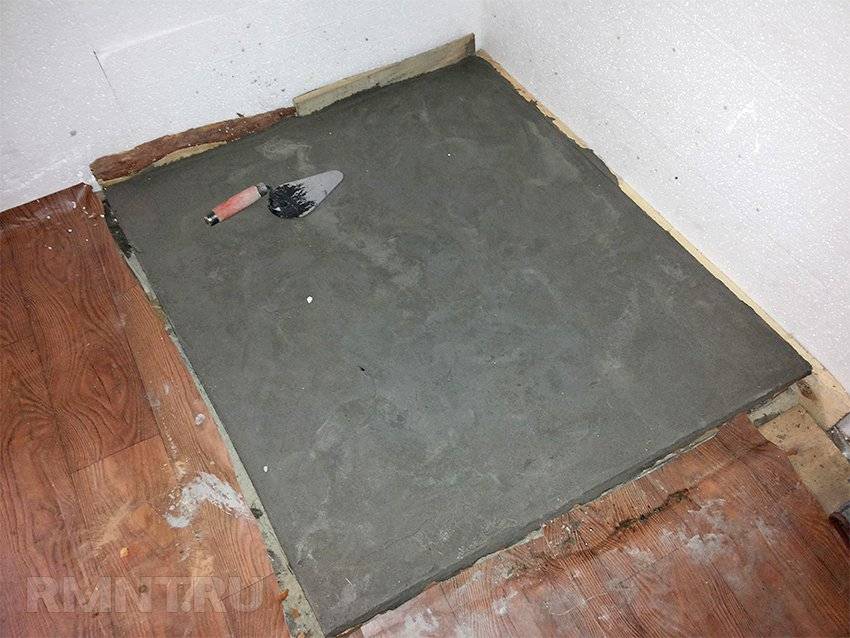

Вполне возможен и вариант со сплошной заливкой фундаментной плиты в опалубке, с установкой стальной армирующей конструкции. Правда, расход бетонного раствора в таком случае будет намного выше. Тогда порядок создания фундамента будет такой:

  1. Размечают и делают фундамент, как описано выше
  2. Почву тщательно утрамбовывают, насыпают песок, смачивают водой и снова уплотняют до 10 см.
  3. По периметру ямы кладут листы рубероида, который одновременно и опалубка, и гидроизоляция, и заливают бетоном. Как только раствор застынет, опалубку вынимают.
  4. Песчано-щебневую смесь уплотняют, кладут арматуру из проволоки или сетки. Все стыки перевязывают между собой.
  5. В котлован заливают раствор, на треть пространства.
  6. Затем льют второй и третий слои. Второй слой делается почти до самого верха, оставляя 50 мм, необходимых для выравнивания слоя.
  7. Заливают верхний слой и выравнивают правилом.
  8. Основание оставляют на три недели, покрывая полиэтиленом и обильно смачивая водой все это время. Такой способ сделает бетон прочным и долговечным.
  9. Как только опалубка будет снята, стелят несколько слоев рубероида как барьер кирпичной кладки печи от влаги из грунта или холода, создаваемого подпольем.

Фундамент для печи

кладки печи

  1. • первый – периодический. В этом случае, очаг используется время от времени. Такие очаги устанавливаются в дачных домиках, банях и беседках. Обычно почва в таких помещениях в холодное время года сильно промерзает и испытывает на себе сезонные движения, то есть подвижки;
  2. • второй – постоянный. Печь в этом случае устанавливается в помещении с постоянным круглогодичным использованием. Грунт здесь не промерзает, но существует опасность подхода грунтовых вод.
  1. – размеры плиты закладывать на двадцать процентов больше площади самого фундамента очага,
  2. – примерно на одну тонну очага использовать десять сантиметров армированного бетона, и укладывать его также через десять сантиметров,
  3. – уровень основания должен быть выше уровня грунта на десять – пятнадцать сантиметров с обязательным выполнением гидроизоляции в виде специальной строительной мастики или рубероида.

1. размещать фундамент в виде кирпичной кладки. Так как материал (кирпичи) при этом помещаются в котлован фундамента и прочно армируются. Кирпич отличается меньшей однородностью, высокой водопоглощаемостью и подверженности к механическому разрушению

 Важно учитывать то обстоятельство, что кладка из кирпича обладает меньшей прочностью, чем тот же бетон, армированный сеткой из металла, поэтому не может выдержать сезонных колебаний грунта.

2. выкладывать фундамент прибора отопления из деревянных элементов, например, сруб, стойки, лаги и тому подобные варианты.

Устройство печи

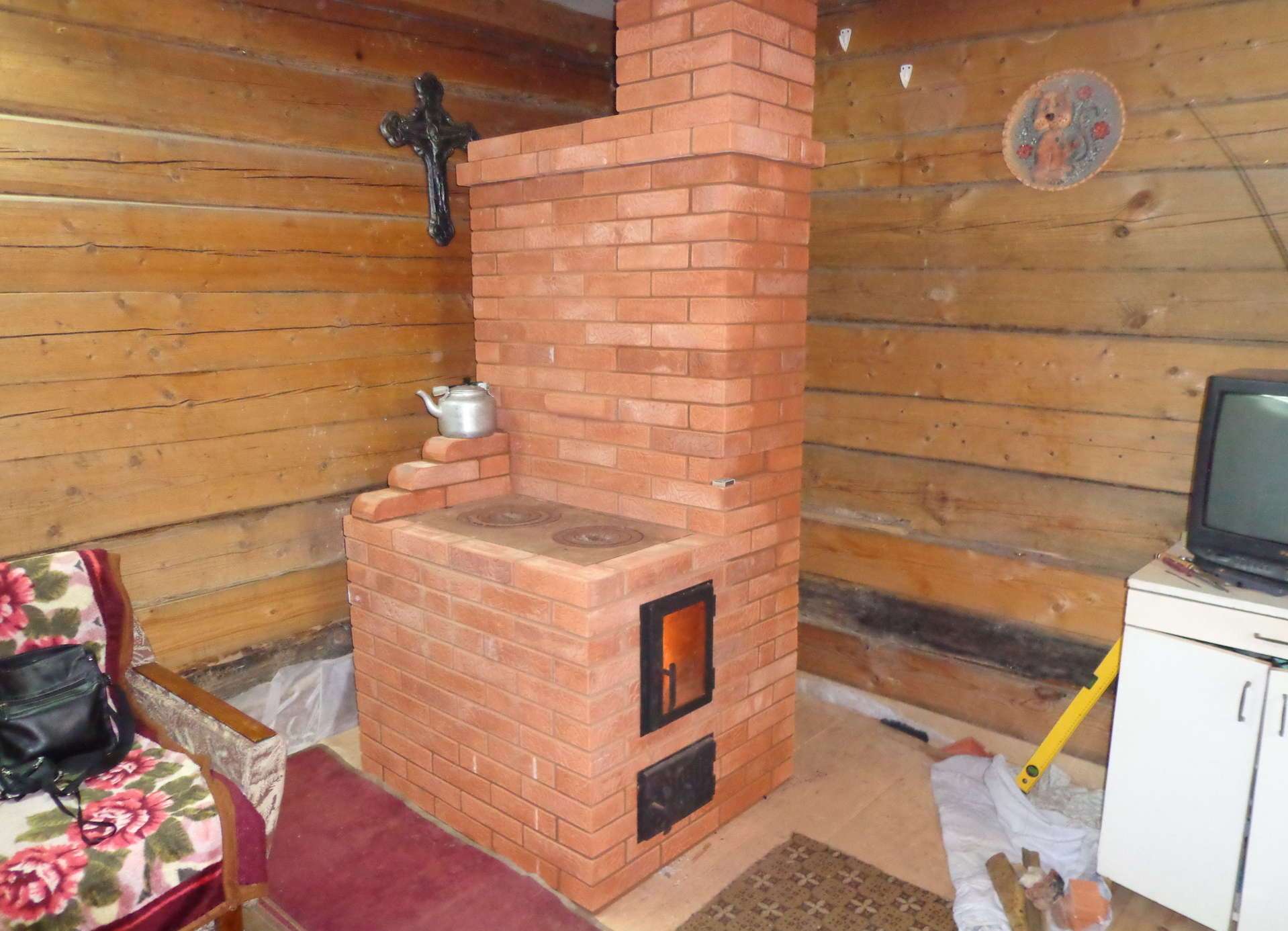

Как правило, малогабаритная печь своими руками имеет размеры два на два или на три кирпича в основании, имеет форму вытянутого прямоугольника. Для эффективности отопления чаще всего ее располагают в центре дома, а благодаря небольшим размерам обычно это не составляет больших трудностей. Она состоит из топливной камеры и верхнего колпака. Топочные газы пускаются по специальному каналу, который вверху нее делает поворот на 180 градусов, такая система называется перевалом. Таким образом, топочные газы успевают отдавать больше энергии стенам, повышая ее эффективность.

Для постройки печи необходимо использовать огнестойкие материалы. Фундамент обычно делают на 5 сантиметров больше основания печи. Но благодаря легкой конструкции, в некоторых случаях, можно обойтись без фундамента. Перед топочной дверцей, как правило, устанавливают металлический лист размером 50х50 см.

«Буслаевская» печь: проекты

В конструкции имеется встроенная вытяжка. Печь отличается небольшими размерами. Она идеально подходит для любого частного дома, поскольку позволяет не только обогревать помещения, но и готовить пищу. Несмотря на компактный размер, печь хорошо обогревает просторные помещения, поэтому существую готовые проекты домов с печкой.

Специальные схемы кладки печей из кирпича помогут выполнить работу без проведения сложных расчетов.

Для укладки потребуются такие материалы:

  • дверцы — топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
  • огнеупор – 43 штуки;
  • полнотелый кирпич – 382 штуки;
  • духовка-шкаф 28х33х50 сантиметра;
  • чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
  • задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
  • решетка – колосник 30х20 сантиметров;
  • уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
  • сталь – кусок 0,3х0,28 метра;
  • полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
  • плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

Проекты печей из кирпича такого типа выглядят следующим образом:

  1. Полный ряд.
  2. Дверца поддувала.
  3. Проем окна для прочистки.
  4. Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
  5. Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
  6. Установка ДШ.
  7. Укладка огнеупора на ребро вокруг ДШ.
  8. Укладка по схеме.
  9. Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
  10. Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
  11. Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
  12. Оканчиваются чистки, вмуровывается крепежная проволока.
  13. Укладывается колпак.
  14. Монтаж перекрытия ВК, при этом вытяжки остаются.
  15. Выкладываются печурки по схеме.
  16. Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича.
  17. Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
  18. Кладка выступов.
  19. Выполняется дублирование выступов и монтаж уголка.
  20. Дымоход БП перекрывается аналогично 19 ряду.
  21. Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
  22. Создается дымоход с разделками, на этом и последующих рядах.

Размеры конструкции увеличиваются при использовании клинкерного облицовочного кирпича, поэтому использовать их вместо полнотелого материала не рекомендуется. При отделке изразцами обеспечивается долговечность (материал служит десятки лет), кроме того, его можно демонтировать для облицовки других отопительных конструкций.

Советы по выбору

Подобрать и приобрести материал хорошего качества – первоочередная задача при подготовке к кладке печи и дымохода. Сначала материал нужно тщательно осмотреть и протестировать. Как это сделать описано ниже:

Оцениваются такие параметры, как окраска и правильность формы. Тонкие мелкие трещинки не считаются браком. Поверхность должна быть шершавой, чтобы раствор хорошо с ней контактировал, обеспечивая прочное сцепление.Возьмите случайные кирпичи и проведите их измерение.

Если данные будут варьировать, то с таким материалом придется провозиться больше обычного. Качество кладки будет невысоким.По нескольким экземплярам нужно стукнуть железным молотком. Звук должен быть чистым и звонким.

Глухой звук – признак внутренних дефектов. Печь из такого кирпича прослужит меньше положенного.Разбейте несколько кирпичей. Если они распадутся на крупные части, то это признак качества.

Бракованные изделия рассыпаются на мелкие кусочки. Цвет на сломе должен быть однородным. Темные пятна говорят о том, что кирпич низкокачественный.Если кирпич берется из разобранной печи, то в дело можно пустить те, которыми были выложены дымоход, низ и разделка.

Железные элементы конструкции печи

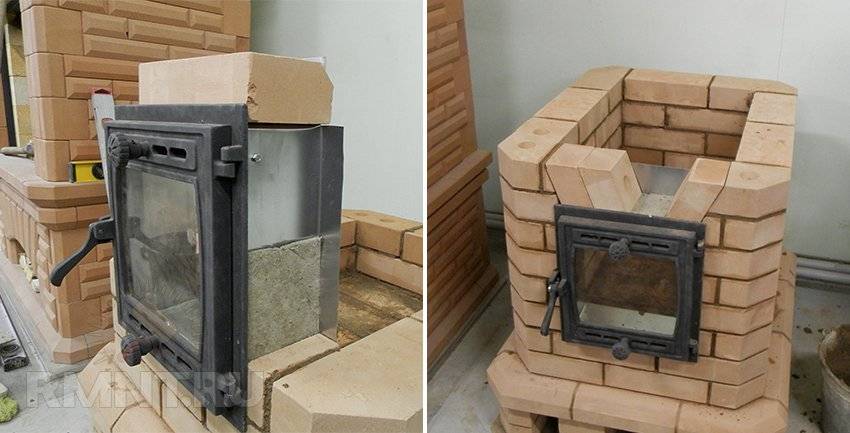

  • 1. По размерам топливной дверцы выполняется проем с запасом пять – семь миллиметров. Зазор заполняется утеплителем из базальт-картона, который разрешит избежать задымления жилища и станет безукоризненным теплоизолятором между железом и кирпичной кладкой отопительной печи, разрешая смягчить давление расширившегося железа на кладку печи.
  • 2. Ставим на некоторое время дверцу, при этом сверху на нее укладываем неполный ряд кирпичей, при этом в середину вклиниваем кирпич.
  • 3. Проходной ряд фиксируем верхним рядом, после чего всю конструкцию оставляем до полного высыхания раствора.

Этапы установки печной дверки:

  1. – с применением шлифовальной машины выполняется обрезание креплений на дверце, таких как скрутка или проволока, металлические ленты или полосы,
  2. – далее дверца вынимается из кладки и вровень с кирпичом срезаются концы крепления, торчащие наружу,
  3. – напротив швов точно по периметру сооружения наносятся метки,
  4. – в месте нанесенных точек выполняются проходные отверстия примерно на семь миллиметров в глубину. Отверстие должно быть выполнено в виде конуса, чтобы в дальнейшем установить в него саморез,
  5. – дверца ставится на свое место, вкручиваются саморезы по керамике размером шесть на сто двадцать миллиметров. Оптимальное количество применяемых при этом саморезов составляет шесть штук.

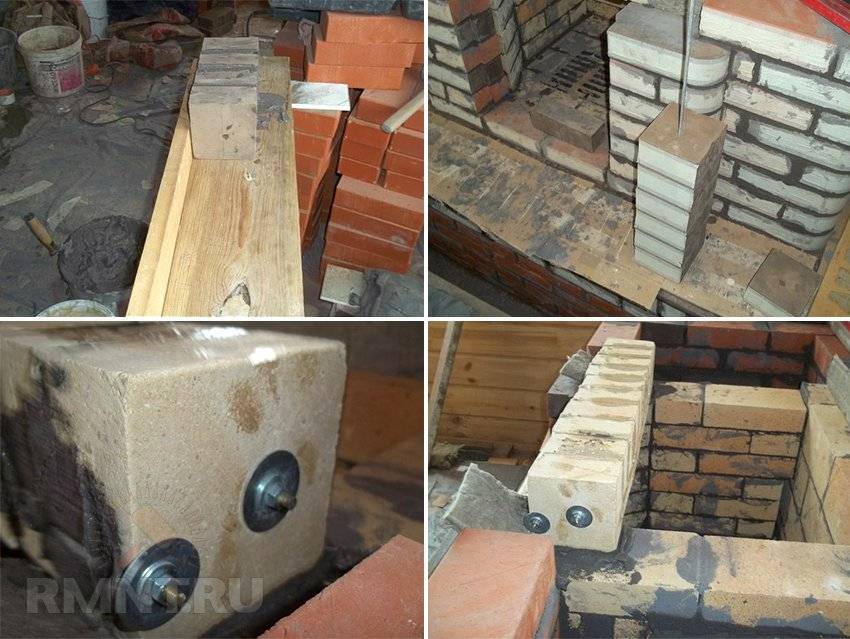

  • 1. В элементе проделывается пара отверстий в два прохода. Первоначально просверливают сверлом на восемь миллиметров дрелью без отбойника, после этого производят сверление сверлом на восемнадцать миллиметров.
  • 2. Связывают кирпичи в паллет.
  • 3. Перехватывают на два болта с применением одной широкой шайбы.
  • 4. Устанавливают паллет в кирпичную кладку очага (печи или камина).

Подготовка и расчеты

Внимательно подумайте, как лучше всего расположить малогабаритную печь. К примеру, если она будет построена сразу рядом с внешней стеной, то большая часть тепла будет уходить на отопление улицы, поэтому лучше всего располагать ее в центре дома

Примите во внимание, в какой части дома будет находиться дверца отопительной камеры. Подбрасывать топливо и чистить печь будет легче, если дверца топливной камеры выходит в коридор или прихожую. Так у вас будет меньше проблем с пеплом и пылью

Так у вас будет меньше проблем с пеплом и пылью.

Кирпичная малогабаритная печь не требует большого расхода материалов. Скорее всего, Вам потребуется следующее:

  • Керамический кирпич – 200 шт.
  • Огнеупорный кирпич – 70 шт.
  • Обыкновенная глина – 0.2 куб. метра.
  • Шамотная глина – 15 кг.
  • Топочная дверка 250х250 мм.
  • Поддувальная дверка 130х140 мм.
  • Прочистная дверца 130х140 мм.
  • Задвижка вьюшечная 130х130 мм.
  • Толь для гидроизоляции 800х500 мм.

Если Вы впервые занимаетесь постройкой малогабаритной печи, Вам пригодится детальный чертеж, чтобы не пришлось ничего изобретать. Самый популярный вид это печь 2х2 кирпича, Малютка или Одноколпаковая ПТО-2300. Вы можете с легкостью найти и распечатать чертеж этой конструкции в интернете.

Размеры

Размеры топливника рассчитаны на однократную загрузку примерно 50 кг сухих поленьев длиной 50 и толщиной до 10 см. Причем укладывают поленья в топку вертикально. Из топливника газы поднимаются по первому восходящему дымоходу вверх. На высоте около 3,2 м от уровня пола часть газов отделяется в дымообороты отопительного щитка первого этажа, а другая поднимается до верха печи и поступает в дымообороты второго этажа. В опускных каналах дымооборотов отопительных щитков обоих этажей и в последнем подъемном канале первого этажа сделаны специальные теплооб-менные насадки (выпуски) — выступающие из кладки внутрь канала кирпичи. Они увеличивают теплопоглощающую поверхность в дымооборотах и скорость прогрева кладки печи. Последние подъемные дымовые каналы обоих этажей (см. ряды с 60 до 88 на рис. 1 и 2) имеют сечение 120×190 мм и оканчиваются в верхней части печи общей камерой (ряды 89 и 90 на рис. 2). В этой камере устанавливают регулировочные кирпичи, с помощью которых осуществляется распределение соответствующих количеств дымовых газов в дымообороты каждого этажа. Эти регулировочные кирпичи опираются на специальные выступы шириной 1,5-2 см, сделанные при выкладывании каналов в 88 ряду. Регулировку распределения дымовых газов делают один раз при первых пробных топках, перемещая кирпичи и добиваясь равномерного прогрева кладки печи на нижнем и верхнем этажах. После окончательной установки регулировочных кирпичей боковые окна камеры плотно закрывают и замазывают глиной. Дымовая труба — насадная, сооружается непосредственно над печью. Перекрытие канала трубы и регулирование тяги осуществляется двумя последовательно установленными задвижками. В местах возможного скопления сажи и оседания пепла в дымоходах сделаны прочистные отверстия, закрытые прочистными дверками.

Огнеупорный камень

Шамотным кирпичом можно выполнить и всю кладку печи.

Но это удел обеспеченных людей, потому что такой вариант обойдется не дешево. С точки зрения экономической эффективности, массив печи и дымоход лучше сложить из огнеупорного кирпича. Он производится из смеси красной глины и кварцевого песка, которую затем обжигают.

Он характеризуется стойкостью к действию высоких температур (до 1000 градусов).Теплоемкость огнеупорного кирпича также больше, чем у керамического, поэтому печка дольше будет оставаться теплой. Этот кирпич можно встретить в двух стандартных размерных вариантах: 250×120×65 мм и 250×85×65 мм.

Таким материалом можно обложить дымоход из стали. Металл обладает устойчивостью к сильным химическим соединениям, а кирпич дополняет его большей теплоемкостью и уменьшает потери тепла. Огнеупорные камни могут обладать красным и коричневым оттенком.

Расчет объема кирпича

В плане кладки печи обычно указывают необходимое количество кирпичей, да и для многих профессиональных печников это известно. Но есть варианты, при которых можно без особого труда рассчитать, сколько нужно материала на любую печь, например, печь шведка из кирпича,  для любого дома.

Последовательность расчета будет следующей: количество кирпича, выложенного всплошную первым рядом, умножаем на высоту (число рядов), а затем из полученного результата вычитаем 1/3. Таким образом можно сделать точный расчет количества материала на проект.

Схема кирпичной печи.

Чтобы более точно сделать расчет, можно использовать числовые данные. Вот пример:

  1. Основание 3×4 кирпича — значит, сплошной ряд будет составлять 24.
  2. За высоту берут расстояние от пола до потолка. Это может быть 2 м 40 см. Но из этой высоты следует вычесть примерно 30 см, учитывая высоту разделки. В таком случае останется 2 м 10 см.
  3. Зная, что высота одного ряда 7 см, необходимо использовать следующую формулу: 210 делим на 7. Получаем 30 рядов.
  4. Теперь из этого числа отнимается 1/3. В результате останется 20 рядов.
  5. Затем это количество рядов умножается на основание в 24 шт., и в итоге — 480 шт. Но необходимо еще помнить о разделке, для которой понадобится 50 шт. Итого — 530 штук.

Любая печка имеет трубу. Если в проекте она кирпичная, то ее тоже надо рассчитать. В 1 м трубы в норме 14 рядов, а в 1 ряду — 6 шт. Значит, необходимо 6 умножить на 14. Получится 84. Теперь это значение следует умножить на высоту трубы в метрах, и получим нужный объем необходимого строительного материала. К примеру, 4 м трубы умножаем на 84. Получится 336 кирпичей, для строительства печи голландки расчет будет другой.

Полученные значения, естественно, условны. Погрешность все равно будет присутствовать, но эти цифры дадут вам представление об общем количестве кирпича и позволят спланировать будущие расходы. Когда объем материала будет рассчитан, нужно выбрать его разновидность.

Расчет количества кирпичей

Независимо от вида кирпичного блока, все они имеют одинаковые стандартные размеры. Это дает возможность применять сразу несколько разновидностей в одной кладке, при этом не приходится ломать голову над попытками выровнять ряды.

Кирпичам свойственны следующие габариты:

  • одинарный (стандартный) — 250×120х65 миллиметров;
  • полуторный — 250×120х88 миллиметров;
  • двойной — 250×120х138 миллиметров.

Существуют также и другие варианты, но это, как правило, европейские стандарты, которые не применяются в нашей стране.

Для печного строительства, как правило, применяется одинарный кирпич, иногда — полуторный. Двойной в данном случае не подходит. Дело в том, что он обычно пустотелый, то есть обладает большим количеством отверстий в структуре. Это сделано для того, чтобы уменьшить его массу.

Нам же необходимы только полнотелые блоки. Пустотелые гораздо хуже накапливают тепло и быстрее разрушаются под воздействием различных агрессивных факторов.

Перейдем непосредственно к расчетам. Для них нам понадобится только два показателя: количество кирпичей, из которых выложен самый нижний сплошной ряд, то есть основание, а также количество рядов. Все это легко посчитать, зная габариты блоков, которые вы собираетесь использовать.

Вычислив количество материала в основании, умножьте его на число рядов, из которых будет состоять печь. При этом учитываются только те отделы, которые идут до дымохода. От полученного произведения отнимите треть, и у вас будет необходимое число кирпичей.

Расчеты по дымоходу производим отдельно. Там вы берете количество кирпичей в одном ряду, умножаете на число рядов и ничего не вычитаете.

Вот и все. Осталось сложить полученные результаты. Теперь вы знаете, какое количество кирпичей вам понадобится для возведения домашнего очага. Не забудьте прибавить около 5% на случай замены разбитых в процессе строительства блоков. Удачи вам и тепла в доме!

Установка печных чугунных и металлических элементов

Все металлические элементы печи, как известно, при нагревании расширяются, поэтому вокруг них должны быть образованы тепловые зазоры, которые создаются с помощью асбестового материала. В некоторых случаях используется асбестовый шнур, в других – из цельного листа этого материала вырезаются полосы нужной ширины и длины. Так, дверца топочной камеры и духовой шкаф обматывают шнуром из асбеста, а под варочную плиту укладываются полосы.

Закрепление металлических дверок в швах кладки происходит с помощью проволочных скруток. На задней стенке металлической рамы дверцы всегда располагаются специальные “ушки”, в которые вставляется проволока, а затем ее концы скручиваются между собой. Проволоку, закрепленную на нижних “ушках”, вмуровывают в швы ряда, на котором устанавливается дверца, а верхние скрутки – между рядами, один из которых будет расположен на одном уровне с верхней частью рамы дверцы, а второй выше ее. Перед закреплением в швах, дверца выставляется по строительному уровню или с помощью отвеса.

Поддувальная и прочистная дверца не требует обмотки асбестовым шнуром, так как не нагреваются до очень высоких температур. Зазоры между ними и кирпичом можно заделать глиняным раствором.

Если для перекрытия топочной дверцы должна использоваться металлическая полоса, то между ней и рамой нужно обязательно сделать прокладку из асбестовой полосы.

Рама дымовой задвижки монтируется тоже на глиняный раствор, но работу эту нужно проводить аккуратно, чтобы раствор не попал в пазы рамы, по которым должна ходить задвижка.

Порядовка

До чистого пола делается 2 ряда кирпича с перевязкой швов, и только потом начинается кладка первого ряда.

Первый ряд считается от отметки чистого пола. Два средних кирпича скашиваются в сторону зольника. Пространство между стенкой зольника и задней стенкой печи заполняется сухим песком с первого по третий ряд включительно.

Во втором ряду вставляется поддувальная дверка с зазором 3–5 мм, заполняемым асбестовым шнуром. Стальные лапки или проволока дверцы заделываются в кладку.

Третий ряд повторяет кладку второго, учитывая перевязку швов в 1/2 кирпича. Перевязка укороченного кирпича допускается меньше.

Четвертый ряд предполагает частичное перекрывание зольника. Под кирпич для перекрытия зольника укладывается стальная полоса 35х4 мм. В задней части печи песок закрывается кирпичом.

Пятый ряд. На открытую часть зольника укладывается колосниковая решетка прозорами вдоль топливника и зазором в 5 мм, который уплотняется песком, либо золой. Кирпичи здесь скашиваются согласно порядовке.

В шестом ряду укладывается топочная дверца с зазором, заделываемым асбестовым шнуром. Кирпичи задней стенки скашиваются.

С седьмого по двенадцатый ряд делается кладка топливника с перевязкой швов согласно порядовкам.

С тринадцатого по пятнадцатый ряд перекрывается топливник и выкладывается задний дымовой канал.

Шестнадцатый ряд предполагает установку прочистки.

С семнадцатого по двадцатый ряд ведется кладка каналов.

Двадцать первый, двадцать второй ряды объединяют два канала: подъемный и опускной.

Двадцать третий и двадцать четвертый ряды предполагают перекрывание среднего и заднего канала.

В двадцать пятом и двадцать шестом ряду устанавливается прочистка.

С двадцать седьмого по тридцатый ряд ведется кладка каналов. В двадцать восьмом ряду укладывается задвижка.

На тридцать первом ряду кирпичи кладутся с выпусками для будущей перекрыши.

В тридцать втором ряду делается перекрыша, и устанавливается задвижка.

Тридцать третий, тридцать четвертый ряды продолжают кладку перекрыши и дымового канала.

Виды печного кирпича

Печной кирпич можно разделить на три вида:

  1. Кварцевый имеет в своем составе небольшое содержание песка.
  2. Шамотный делают из огнеупорной глины.
  3. Основной содержит много известняково-магнезиальной массы.

Тугоплавкий кирпич выдерживает большие температуры продолжительное время. Он обладает высокой прочностью, что усложняет его механическую обработку. При его изготовлении используется шамотная глина. Выпускается в разных формах, не имеет внутри полостей и пустот. Отличительной чертой является металлический звон, при постукивании по нему. При разбивании раскалывается на крупные части, не образуя крошек. Его стойкость к большим температурам и действию химических веществ делает его идеальным кандидатом для выкладывания топки.

Наружный слой печки вполне можно выполнить из керамического кирпича. Он не такой стойкий к высоким температурам, но имеет и некоторые преимущества: прекрасно поддается обработке. Ему можно придать любую форму с помощью кирки. При выборе такого кирпича стоит внимательно изучить его внешний вид: трещин не должно быть, а геометрия должна в точности повторять стандарт. Оттенок изделия не должен отличаться по всей поверхности.

Правильность кладки печи

Схема кладки дымохода.

Самым важным является правильная кладка печной трубы. Для нее следует выбирать наиболее морозоустойчивые кирпичи. Это необходимо для того, чтобы при растапливании печи кирпич не лопнул и хорошо держал тепло.

Если печная труба будет выложена правильно, то у вас никогда не будет задымления в доме. Также немаловажным является постройка правильного дымохода. В идеале, при разжигании дров в печи, должна наблюдаться хорошая тяга (то есть должен свободно циркулировать воздух, который раздувает огонь в печи).

Если вы правильно выложите печную трубу и дымоход, то считайте, что полдела сделано. Можно приступать к постройке самой печи. Для построения фундамента кирпич следует выбирать средней плотности (а для чугунной печи он и вовсе не нужен).

Кладут кирпич для фундамента, но если вы не хотите класть его, то можно выложить специальные металлические подпорки. По окончании его выкладки можно переходить к возведению внешних стенок. Для выкладки внешних стенок необходимо выбирать кирпичи со средней плотностью и способностью не только держать, но и отдавать тепло.

При кладке кирпича ни в коем случае не следует жалеть скрепляющего материала #8211; глины и песка.При прогревании он имеет свойство обжигаться и намертво скреплять кирпичи между собой. Необходимость нанесения большого количества для скрепления обусловлена тем, что так будет больше гарантии отсутствия отверстий.

И вот печь почти готова.

Необходимо только замазать ее сверху побелкой, дабы еще раз перестраховаться насчет дырок в кирпичной кладке, а также придать ей привлекательный внешний вид. Необходимо и хорошенько ее просушить. Для этого нужно обязательно протопить печь.

Выбор места

Прежде чем вплотную приступить к строительству, стоит определиться, где будет располагаться печь. Если имеется только один небольшой свободный участок в доме, с этим уже ничего не поделать. Но для получения максимальной теплоотдачи рекомендуется размещать печь в центральной части дома или комнаты. Таким образом, ни одна из ее элементов не будет касаться уличной стены, соответственно, теплый воздух не выйдет наружу. Помимо этого, при соседстве с несущей конструкцией могут возникнуть перепады температуры, что отрицательно влияет на долговечность отопительного устройства и работу дымохода.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
