Делаем печь для сауны своими руками – инструкция и примеры

Особенности изготовления печи для бани с баком для воды

Используемая для мытья вода в русской бане подогревается на печи. Приступая к самостоятельному изготовлению изделия, следует определиться с его конструктивными особенностями. Печь для бани бывает со встроенным и навесным баком для воды. Каждый вид имеет свои преимущества и недостатки. Предлагаем познакомиться с особенностями подобных изделий более подробно.

Бак необходим для нагрева воды

Печка в баню с навесным баком для воды

Навесной бак – герметичная ёмкость с крышкой. Последняя может быть откидной либо съёмной. Для набора воды предусматривается специальный кран. Крепится навесной бак для воды на печку в баню сбоку либо на заднюю стенку. В качестве крепёжных элементов могут использоваться крючки из нержавеющей стали. Однако чаще всего их просто приваривают.

Печка с навесным баком

Печь со встроенным баком для воды

Железная печь для бани может иметь встроенный бак, внутри которого находится горячая труба, обеспечивающая нагрев воды. Предпочтение подобным конструкциям отдаётся по нескольким причинам:

  • для нагрева воды используется тепло, ранее выходившее за пределы строения;
  • требуется меньше времени на нагрев воды до желаемой температуры;
  • трубы дымохода служат намного дольше.

К недостаткам стоит отнести сложность монтажных работ и контроля уровня воды.

Печка со встроенным баком

Пошаговая инструкция правильной установки печи каменки в бане.

Домашнему мастеру понадобится выполнить работу в несколько этапов:

  • обустройство фундамента или негорючего основания;
  • установка каменки;
  • вывод трубы дымохода на крышу;
  • обустройство защитных экранов.

Разберем каждую операцию подробно.

Оборудование фундамента для печи.

В этом вопросе требуется знать приблизительную массу отопительного прибора, водонагревателя и массу закладки камней. Если печь кладется из кирпича, для расчета потребуется по схеме порядовки рассчитать количество кирпичей, умножить на массу отдельного блока. При этом обязательно учитывается количество керамических и огнеупорных шамотных кирпичей.

При массе конструкции менее 700 кг, обустраивать ее отдельным фундаментом не потребуется. Достаточно будет уложить несколько рядков строительного кирпича на прочную основу, которая крепится к лагам.

Разберем подробнее вариант оборудования основания для стальной печи с массой менее 700 кг:

измерив, габариты каменки, к размеру добавляют 100-150 мм, так чтобы не приходилось колоть кирпичи;
размечают на выбранном участке контуры плиты, по углам высверливают отверстия для прохода полотна электро лобзика;
отрегулировав глубину реза, вырезают проем в полу

Здесь важно вытащить все гвозди и не повредить лаги;
на лаги укладывают лист ЦСП и сплошным слоем на цементно-песчаный раствор выкладывают 2 ряда кирпичей;
минимальная высота над уровнем пола 120 мм, поэтому придется использовать толстый слой раствора или первый рядок укладывают на ребро. По свежему, не застывшему слою выполняют расшивку швов, но можно обойтись и без этого просто оштукатурив основание.

Теперь основанию необходимо дать время на осадку и застывание раствора, и только после этого можно приступать к установке отопительного прибора.

Достоинства расположения печи с выносным топливным каналом

Банные печи с выносным топливным каналом могут быть изготовлены из чугуна или стали. Конструкция этого прибора отличается от обычной печи для обогрева бани именно наличием выносной топки, которая может быть съемной — в тяжелых чугунных вариантах изделий, или представлять неразъемную конструкцию — в стальных моделях. Благодаря такой конфигурации печи дверца топочной камеры выносится в соседствующее с парилкой помещение или даже на улицу.

Вынесение топки печи в предбанник дает немало преимуществ при эксплуатации:

  • При топке печи происходит обогрев сразу двух помещений — парной и предбанника.
  • Появляется возможность добавлять дрова, постоянно поддерживая процесс горения, в то время, когда парная эксплуатируется.
  • Так как не будет необходимости открывать и закрывать дверцу топки со стороны парной, печь можно оградить барьером безопасности (кирпичным экраном), который исключит риск получения ожоговых травм во время принятия водных процедур.
  • В парную не будет попадать мусор, который часто заносится в помещение вместе с дровами.
  • Появляется возможность разместить рядом с топкой нишу для просушки дров, что в парной сделать, понятное дело, не получится.
  • Обеспечивается подержание в парилке чистого воздуха, так как при открытии дверцы для добавления дров в комнату могут в небольшом количестве проникать газообразные продукты горения дров.
  • Отсутствие дверцы топки в парной значительно сэкономит свободное пространство помещения, и так, как правило – не слишком объемного. Поэтому появляется возможность монтажа отопительного прибора в удобном месте разделяющей комнаты стены.

Однако, необходимо учитывать, что современные приборы заводского изготовления снабжаются системой охлаждения стекла, установленного в топочной дверце. Поэтому предбанник не будет прогреваться должном образом. И для того, чтобы тепло интенсивнее поступало в предбанник, придется приоткрыть дверцу топочной камеры — этот фактор тоже необходимо учитывать, выбирая место для установки печи. Если прибор невозможно установить так, чтобы открытая дверца не мешала свободному проходу, то в зимний период для этой комнаты потребуется дополнительный обогрев.

Цены на печь в баню

банная печь
В качестве примера — конструкция печи «Термофор Калина Inox БСЭ антрацит НВ ПРА»

Выносной топливный канал может быть прямоугольным, или же иметь зауженную около топки форму. Панорамное жаростойкое стекло, установленное в дверце, не только позволяет контролировать процесс горения топлива, но и придает конструкции эстетичный внешний вид камина. Если предбанник используется в качестве комнаты отдыха, то перед этим «камином» можно установить кресла, и отдыхая после посещения парилки, любоваться игрой пламени.

Система, охлаждающая стекло, также исполняет функцию его очистки, поэтому на внутренней поверхности не скапливается копоть, и оно всегда остается прозрачным.

Установка печи с выносом топочного канала в предбанник дает массу эксплуатационных преимуществ. Недостатки незначительны, и самый существенный из них – больше забот при проведении монтажа прибора.

Топливный канал банной печи может быть даже вынесен и на улицу. Обычно это делается в следующих случаях:

  • Когда помещения парной и предбанника имеют уж совсем небольшую площадь.
  • Если печь планируется отапливать углем, от которого традиционно остается много грязи, а продукты его сгорания — достаточно токсичны.
  • В том случае, когда баня эксплуатируется в коммерческих целях, то есть на время сдается посторонним людям. А ее владелец выступает в роли истопника, совершенно не мешающего клиентам своим присутствием.

В ряде случаев применяется и вот такой вариант – топочное окно вообще вынесено на улицу

В других случаях печь, установленную таким способом, эксплуатировать будет крайне неудобно, особенно в зимний период. Согласитесь, мало радости в том, когда для того чтобы подбросить в топку дрова, приходится выскакивать на улицу.

Единственными достоинствами выноса топки банной печи на улицу является отсутствие мусора в помещениях и то, что топливо не придется заносить внутрь бани.

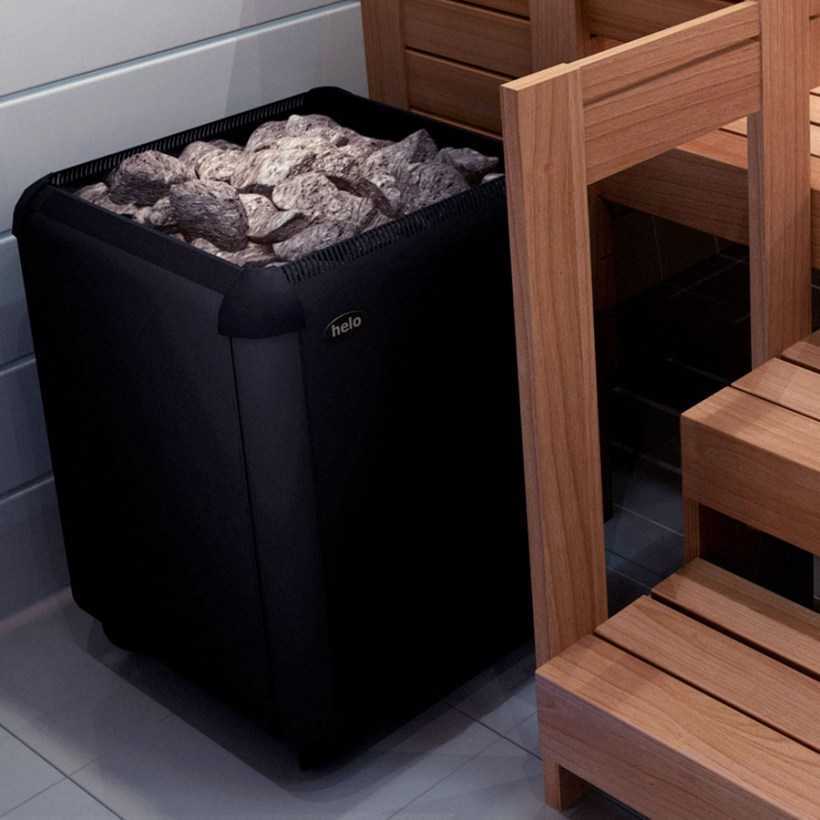

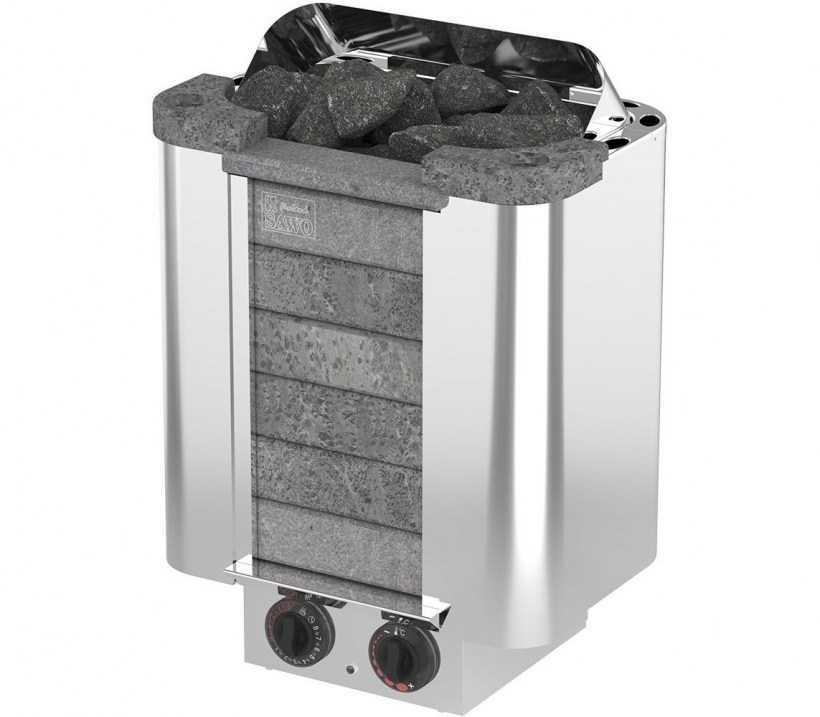

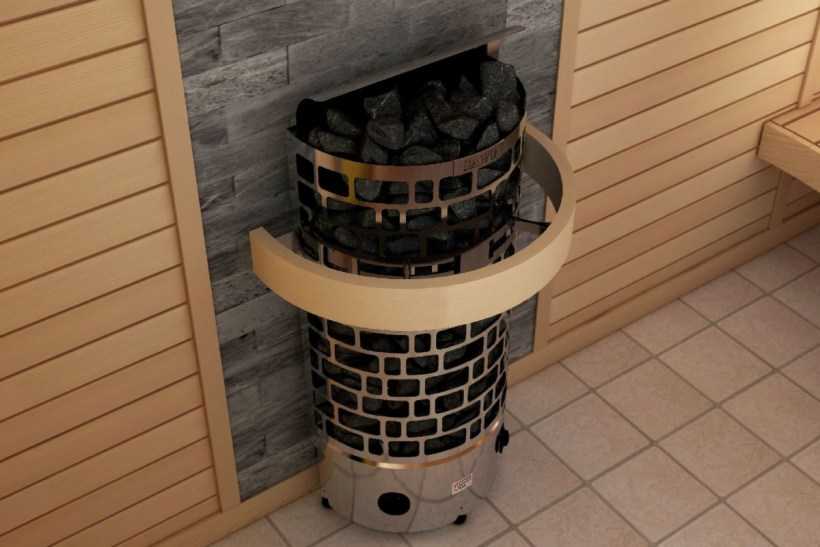

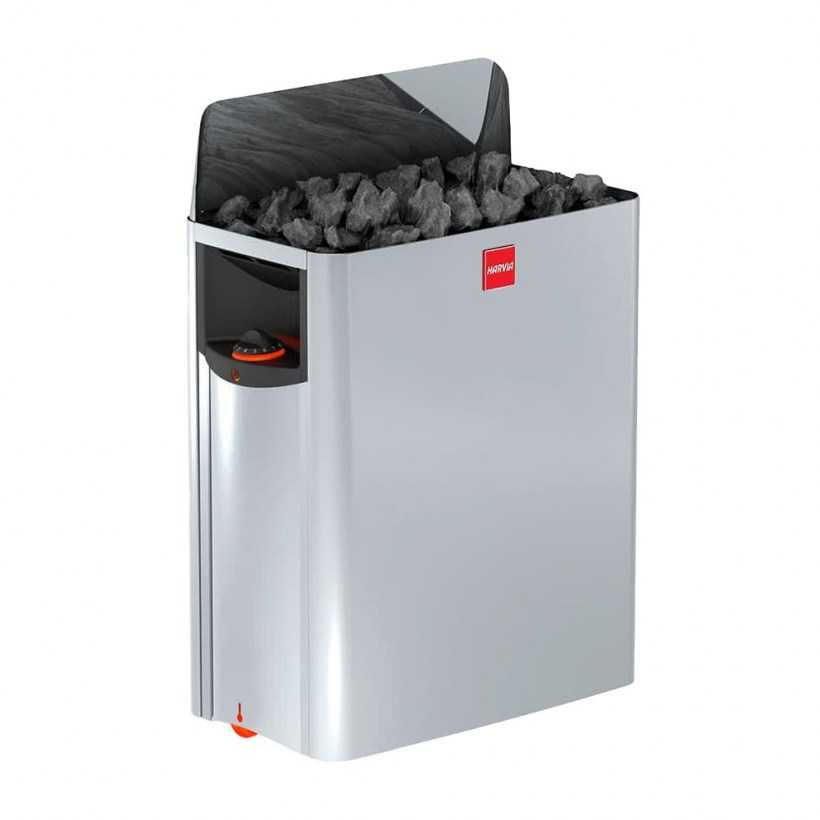

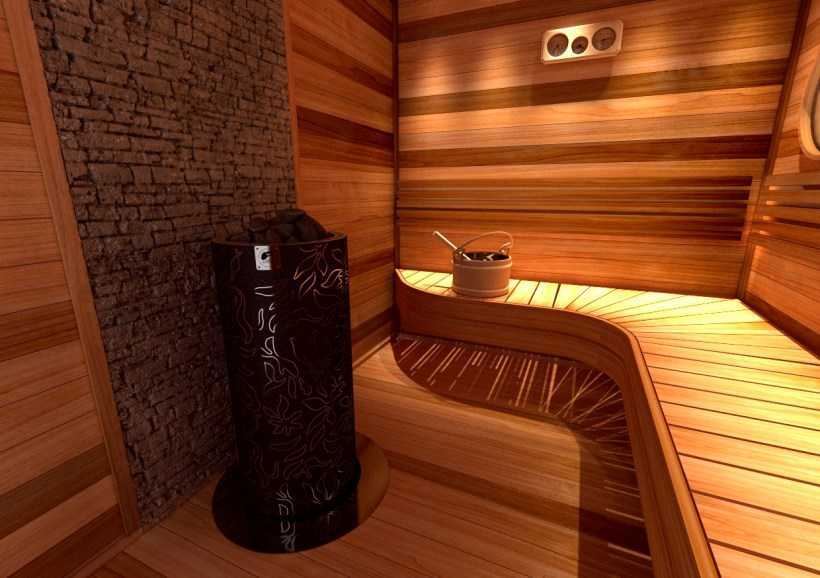

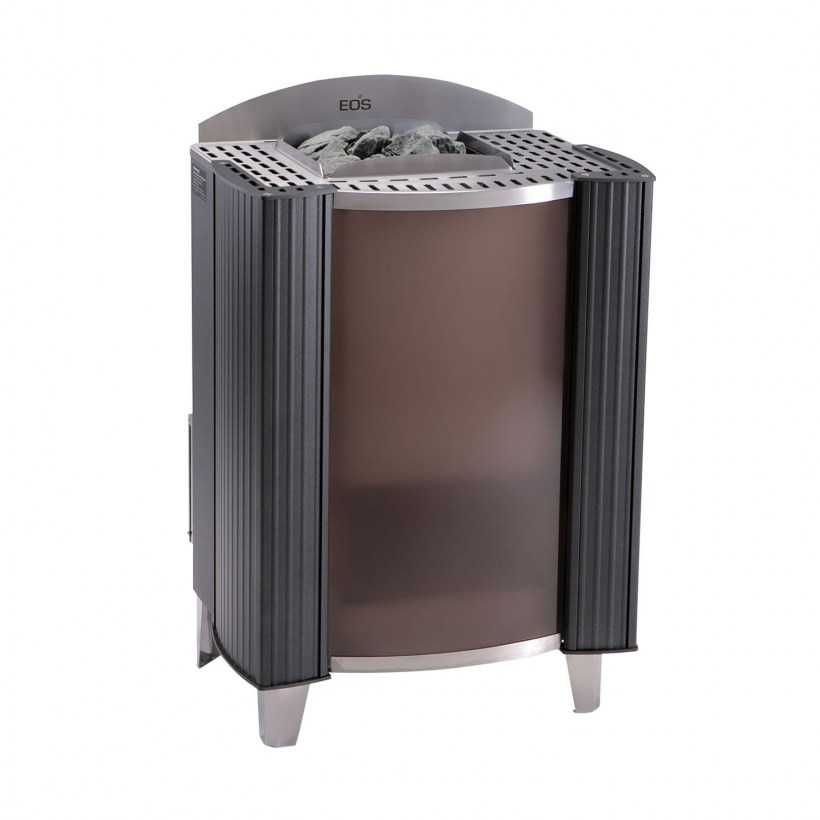

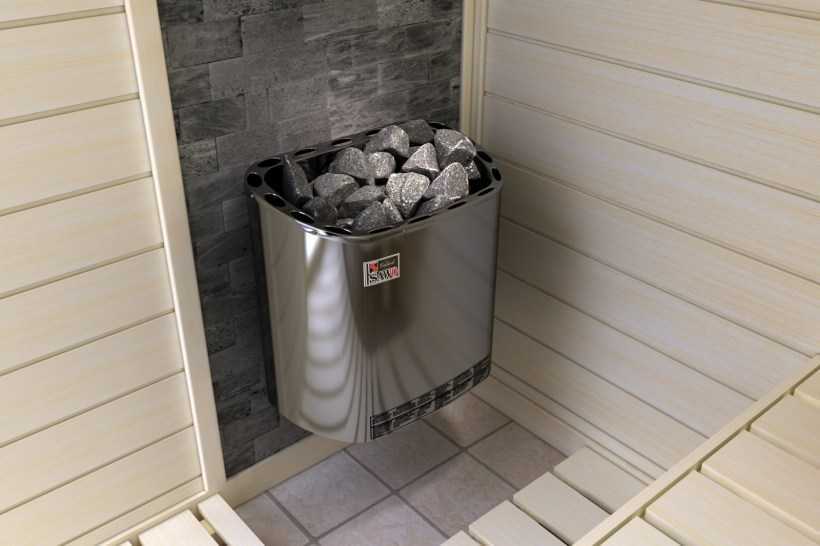

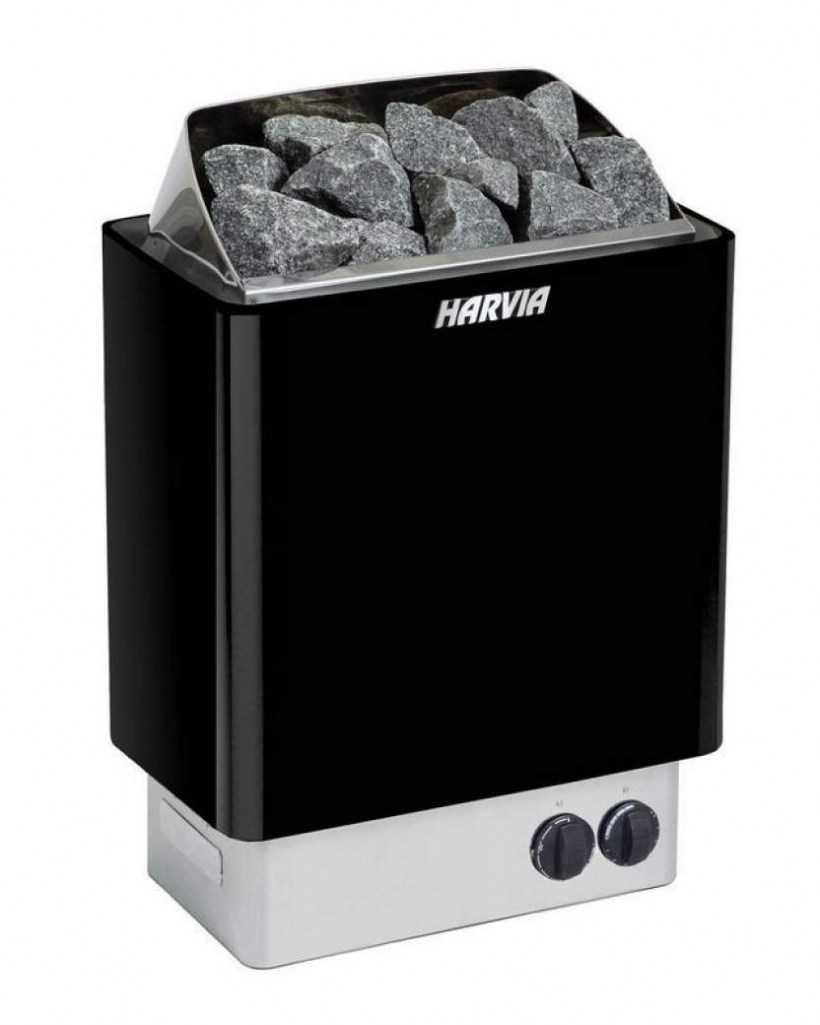

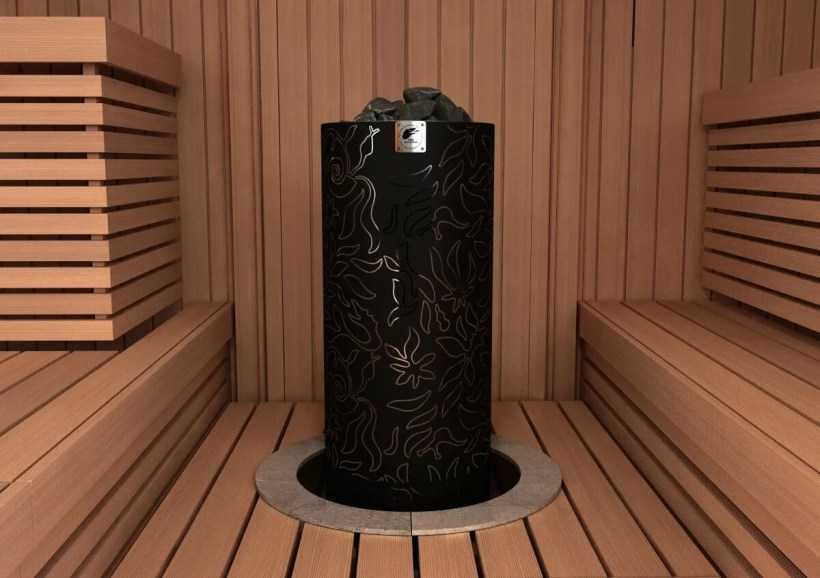

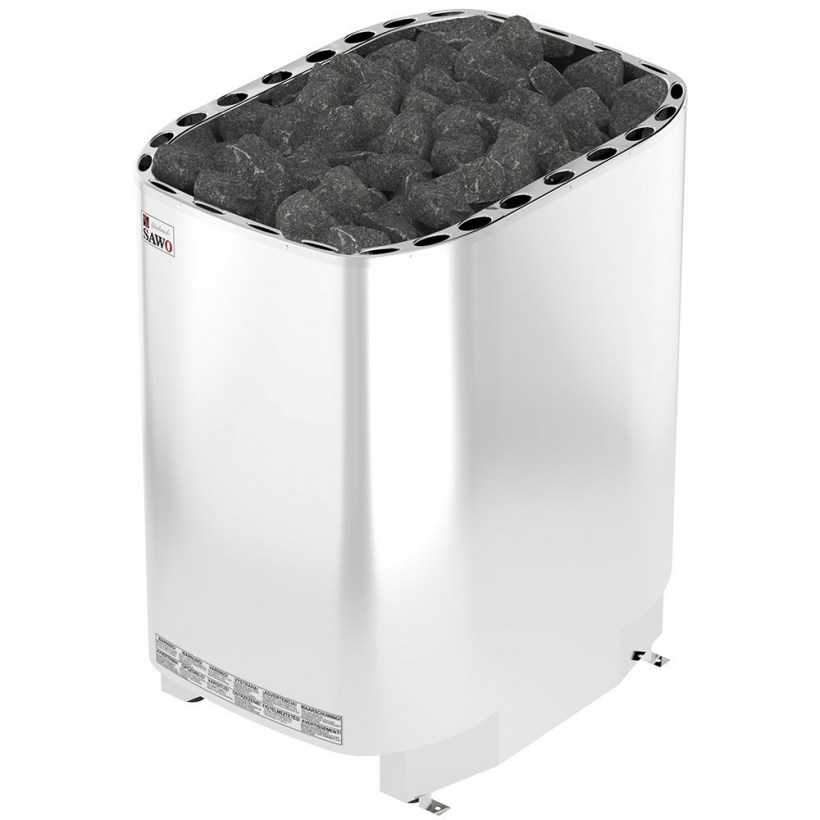

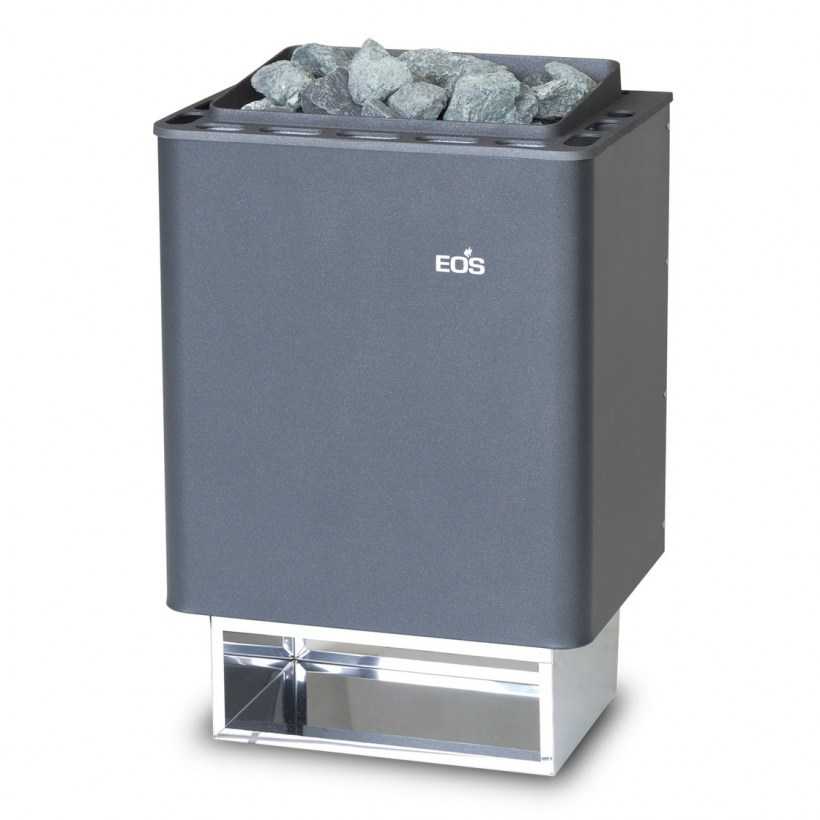

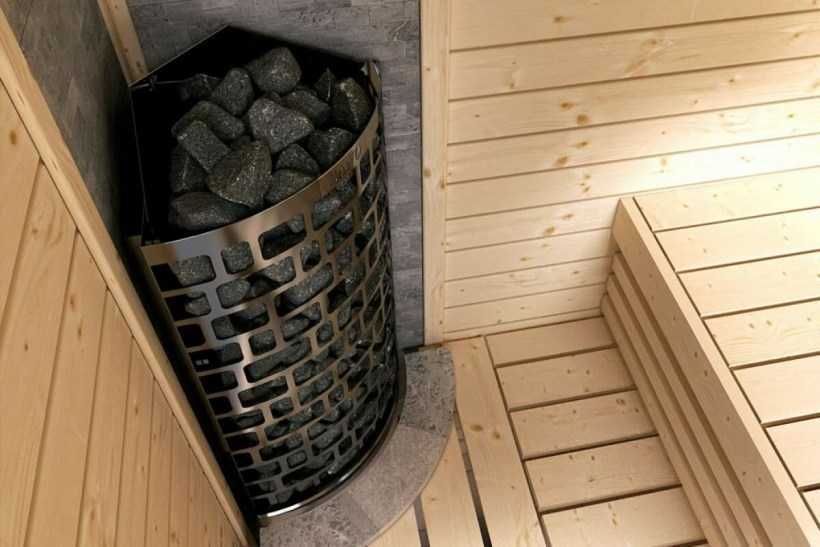

Электрическая

Электрическая печь для сауны не оснащена системой дымоотведения, поскольку сам принцип работы предусматривает отсутствие угарного газа. Это делает ее в среднем более безопасной, чем другие виды печей для бань.

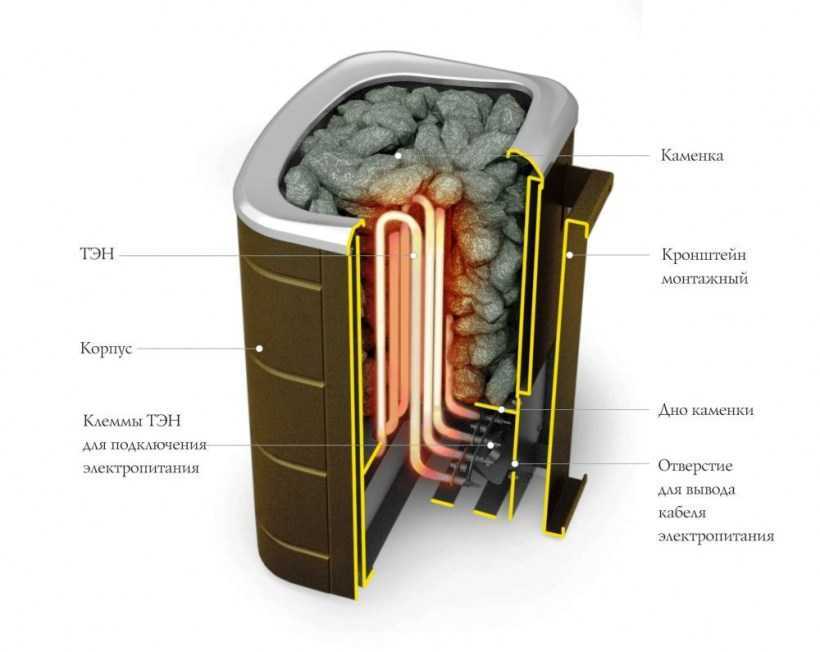

Электрическая печь для сауны состоит из металлического корпуса с теплоизоляционным материалом, нагревательных элементов и клети для камней. Такие печки делятся еще и по материалу изготовления корпуса.

Он может быть выполнен из чугуна – этот тяжёлый, но долговечный материал будет служить вам верой и правдой не один десяток лет. Можно выбрать печь из эмалированной стали, но ее сложно найти в магазинах – она мало применяется в быту.

Плюсы электрических печей очевидны:

  • быстрый нагрев и контроль температуры;
  • компактные модели;
  • защита от перегрева;
  • нет необходимости согласовывать установку;
  • простой монтаж (можно использовать даже в квартире).

Но при покупке стоит подумать и о недостатках такой конструкции:

  • у нее есть определённые требования к мощности электросети;
  • приличные счета за электроэнергию.

Особенности конструкции банных печей

Рабочие чертежи банных печей

В отличие от сауны, где влажность не должна превышать 15%, а температура достигает 85°C, для бани свойственны другие показатели: 50-60% и 55-65°C соответственно. Исходя из этого, конструкции печей существенно отличаются. Цель, преследуемая в парной — добиться как можно большего количества пара, при этом не перегревая помещение. Пар должен быть «сухим» с температурой не более 150°C, иначе нахождение в бане не даст ожидаемый прилив сил и ощущение легкости.

Только раскаленные камни, с температурой 500°C могут принести должный эффект. Конструкция печи для бани предусматривает расположение камней внутри топки. В последней размещается специальный ящик — закрытый тип каменки. Чтобы температура не превышала отметку в 65°C, при изготовлении печи используется метод футеровки — обкладки внутренней части топки жаростойким кирпичом, или каменный экран — вокруг печи выкладывается саркофаг из керамического кирпича.

Изготовить печь для бани своими руками непросто, но реально. Главное — учитывать все особенности используемых материалов и самой конструкции. Необязательно соблюдать пропорции определенных моделей. Размеры могут быть индивидуальными, в зависимости от площади помещения, расположения будущей печки, вида используемого металла. Опытные мастера применяют не только ровные металлические листы, но и старые трубы, бочки, баки и др.

Виды печей

Перед началом работ по строительству печи следует выбрать ее тип.

Существуют следующие виды печей для сауны:

  • дровяная;
  • электрическая;
  • газовая.

Существуют печи на дровах длительного горения, в которых топливо сжигается постоянно. Также имеются такие печи, в которых оно сжигается периодически, когда необходимо поддержание огня, чтобы температура воздуха достигла нужного показателя. Далее речь пойдет о принципе работы именно таких печей.

Использование электрической печки для сауны невыгодно с экономической точки зрения, так как будет потрачено очень много электроэнергии. Этот факт говорит в пользу применения дровяной печи. Газовая печь практически не используется, несмотря на ее экономичность. Причина во взрывоопасности оборудования, его установка возможна только с разрешения ответственных органов.

Железная топка печи для сауны на дровах практически целиком обложена камнями и устраивается не в самой парилке, а в соседнем помещении.

Это дает ей ряд преимуществ:

Сама каменка устанавливается в парной, чтобы камни нагревали то помещение, которое необходимо.

В настоящее время дровяная печь длительного горения не пользуется спросом. Ее эффективность более низкая, она требует постоянного обслуживания и очень много дров.

Чаще всего строится каменная или кирпичная печка для сауны на дровах своими руками непостоянного действия. Печь из такого материала дольше держит тепло. Такую печь можно топить в парилке, потому что она не требует постоянного подбрасывания дров.

Технология строительства печи

Существует множество различных видов дровяных печей для саун, которые можно поставить в углу, пристроить к стене, а также установить одновременно в предбаннике и парилке. Но по сути устройство печки для сауны на дровах для всех ее видов одинаково. Собственник сауны самостоятельно решает, какой тип печи устанавливать. Рассматриваться будет капитальный способ строительства печи из кирпича.

Для печи следует выбирать новый непористый красный кирпич, а для топки требуются термостойкие кирпичи.

Перейдем к рассмотрению процесса как сделать печь для сауны:

  • Сначала делается фундамент. Так как вся конструкция будет массивной, то и фундамент должен быть соответствующим. В данном случае он должен уходить в грунт на 40 см. Сверху заливается бетонная плита, которая должна быть с каждой стороны на 5-10 см больше будущей печи.
  • На застывшую плиту заливается раствор цемента или клей слоем до 5 см, на него укладывается первый ряд кирпичей. Он будет служить чем-то вроде цоколя, который следует гидроизолировать. Для этого можно использовать рубероид, который укладывается в один слой.
  • Порядовка кирпичей выполняется по стандартным размерам. Для выравнивания кирпичной кладки по вертикали используется отвес, по горизонтали – строительный уровень.
  • Для удобства установки дверок очистной камеры и топки можно использовать тонкую стальную проволоку, которая будет применяться в качестве фиксатора на то время пока раствор или клей не застынут. И в будущем при пользовании печью она мешать не будет. Брать можно любую проволоку имеющуюся под рукой. Ее следует продеть в отверстия дверок, а концы поместить между кирпичами.
  • Колосниковая решетка устанавливается внизу будущей топки, сверху поддувала, непосредственно на кирпичи. Сверху она придавливается кирпичами топки. Кирпичи следует выравнивать толстым слоем раствора.
  • Для топки следует использовать красный термостойкий кирпич. Не целесообразно выкладывать из него всю печь целиком, так как он довольно долго нагревается и плохо отдает тепло. Также стоит выбирать термостойкий клей.
  • Поверх выложенной топки устанавливается водяной бак. Его дно – это потолок топки. Лучшим вариантом будет приобрести уже готовый бак, а не варить его самостоятельно. Выбор баков для воды сейчас большой. Они могут быть с краном или без, отличиться объемом и типом стали. Практичнее выбирать бак из нержавейки, так как вода в нем нагреется быстрее, он не подвержен коррозии и обладает устойчивостью к высоким температурам и их перепаду.
  • Из-за постоянного изменения температур бак может деформироваться и повредить стены печи. Чтобы этого избежать при обкладке бака для воды кирпичом следует оставить зазор между ними в 5-8 см.
  • Каменку можно располагать в любом месте, рекомендуется максимально близко к топке, это обеспечит быстрый прогрев камней.
  • Для укладки заключительного ряда потребуются полосы стали толщиной 4-5 мм и стальной уголок, которые будут использованы в качестве основы для последнего ряда, верхней плоскости. Непосредственно на них укладываются кирпичи.
  • Для печной трубы также используется кирпич. До потолка выкладывается дымоход их кирпича, а затем сквозь перекрытие и кровлю устанавливается стальная или асбестовая труба. В перекрытиях обязательно должна быть изоляция для предотвращения нагрева материала от горячей трубы.
  • Если печь устанавливается в деревянном строении, то по правилам пожарной безопасности она должна быть отдалена от стен и простенков на некоторое расстояние. В случае постройки выполненной из кирпича, камня или бетона печь разрешается выкладывать вплотную к стене при условии, что сама стена не будет использоваться в качестве одной из стенок печи.

Последнее что остается это выполнить опрессовку печи и впервые ее затопить, чтобы стенки прогрелись и выгорели органические вещества из раствора и примененных материалов. После этого печь готова к использованию.

Преимущества и недостатки

Популярность электрокаменок обусловлена их преимуществами, выгодно выделяющими их относительно традиционных печек. К основным плюсам причисляют:

  1. Эффективный прогрев помещения. Агрегаты быстро и равномерно нагревают воздух в парной, а также поддерживают стабильную температуру на протяжении всего периода эксплуатации.
  2. Отсутствие дымохода. При нагреве электричеством не происходит сгорание топлива и образование дыма, который необходимо выводить за пределы помещения.
  3. Долговечность. Отсутствие открытого пламени гарантирует длительную эксплуатацию прибора.
  4. Простота использования. Аппарат достаточно включить в сеть и выставить требуемую температуру.
  5. Безопасность. Отсутствие дыма и горячего дымохода исключает попадание угарного газа в парную либо возгорание деревянных конструкций.
  6. Компактность. Небольшие геометрические размеры и вес позволяют использовать отопительный агрегат даже в небольшом помещении.

Обилие положительных сторон электрокамина всё же разбавлено некоторыми недостатками. Основной из них — потребление электричества. Если дрова для традиционной печи можно заготовить самостоятельно, не покупая их, то за потреблённую электроэнергию придётся заплатить. Кроме того, потребуется прокладка кабеля, способного выдержать нагрузку от работающего прибора.

Печки для бани из металла

Металлические печи для бани принято делить на два типа – чугунные и стальные сварные.

Чугунные печи для бани

Чугунные печи для бани можно только купить. Тем не менее для них можно самостоятельно сделать много дополнительных элементов. К примеру, печи для бани с баком для воды не всегда имеются в продаже. Бак можно сделать и самому, и прислонить к стенке печи.

Главное, чтобы это не была стенка топки или каменки – в этом случае камни будут плохо греться. Вода быстро нагреется, и будет иметь температуру от 60 до 90 градусов. Вполне достаточно для комфортного мытья. Подробнее про бак для чугунной печки будет рассказано .

Чаще всего печи из металла твердотопливные. Они используют для создания тепла уголь или дрова, реже – торфяные брикеты.

Дровяные печи для бани не требуют каких-то специальных устройств в топке, если используются не очень часто. А вот для угля металлическая топка не подойдёт – её нужно футеровать огнеупорным кирпичом.

Будет лучше, если в любом случае железная печь для бани имеет футерованную топку. Это продлит срок её службы.

Стальные печи для бани

Банные печи своими руками из металла можно сделать только сварными. Это значит, что вам потребуется как минимум сварочный аппарат, а лучше – умение выполнять сварные работы. Если вы не обладаете этими навыками – можно пригласить сварщика.

Также вам будет необходим материал. Наилучшим вариантом для печей будет котельное железо толщиной от 5 до 10 мм. Железо меньшей толщины использовать не рекомендуется – печь быстро придёт в негодность, сначала топка, затем – обороты и дымоход.

Посредственное качество сварки – главный дефект, которым могут обладать металлические печи. Своими руками редко кто сможет выполнить сварку нормально, желательно обратиться к специалисту подходящей квалификации.

Если получилось сварить печь – попробуйте сварить бак. Он не должен иметь течей. Бак обязательно снабжают отверстием с крышкой наверху для заливки воды и краником внизу. Отверстие должно быть удобным, чтобы через него прочищать бак. Крышка должна плотно прилегать.

Краник должен стоять так, чтобы сливать по возможности больше воды из бака, то есть ввод должен быть как можно ниже. Краник также желательно делать съёмным, для возможности чистки. То есть в бак вставляется только штуцер, к которому прикручивают краник. Удобнее всего использовать шаровый кран.

Металлические банные печи могут иметь горячую наружную поверхность. Касание такой печи приведёт к ожогу. Обязательно надо ставить защитный экран из кирпича, который предохранит людей в бане от касания печи. Или просто расположить печь так, чтобы в парную выходила только каменка – но в этом случае будет страдать нагрев, печь не будет отдавать тепло в помещение, если в него не выходят её поверхности.

Дымоход для банной печи из металла также обычно металлический. Его можно делать из труб, сварным. Но при начале топки, особенно в холодной бане, печка будет плохо дымить и разгораться. Разумнее всего делать дымоход из системы сэндвич-труб. Такие системы имеются в продаже. Если же купить их не удастся, вначале прогрейте дымоход, сжигая лучинки в печи в течение не менее получаса, и только затем начинайте топить печь как положено.

Печь для сауны своими руками

Перед началом работ по сооружению печи в сауне вам следует определиться с тем её типом, который лучше всего подходит для ваших конкретных условий. Классический вариант печи предполагает использование для её топки обычных дров, но существуют и более современные разновидности, работающие на газу или электричестве.

Хорошо известно, что универсальные свойства дровяных печей позволяют поддерживать температуру в парилке на требуемом уровне с минимальными затратами. Вот почему при исследовании различных вариантов печей для сауны именно такая конструкция была выбрана нами для рассмотрения.

Общие требования

При выборе конструкции дровяной печи для сауны вместимостью от 3-х до 5-ти человек возможны такие варианты:

  • каркас печи сваривается из листовой стали толщиной 4-5 мм, и (после установки его на место) обкладывается огнеупорным кирпичом;
  • печь выкладывается из специального огнеупорного кирпича.

Примерные размеры печки должны быть в пределах от 45х40х25 до 60х5х40 см, что является оптимальным для парилок объёмом до 12 кубических метров. Поверх печи делается что-то типа бункера, в который загружаются камни и который обеспечивает их максимальный контакт с топкой. Канал дымохода, по которому отводятся продукты сгорания, можно будет проложить прямо через такую каменку.

Такой бак, изготавливаемый обычно из нержавейки, лучше всего установить сверху (над топкой).

Каменку следует сооружать с таким расчётом, чтобы при её эксплуатации полностью соблюдались требования ТБ, установленные для печных сооружений. Это касается установки защитных экранов, ограничивающих доступ к раскалённым частям, а также направления распространения струи пара, выбрасываемого раскалёнными камнями (только строго вверх).

Порядок изготовления

В этой статье нами будет рассмотрен вариант печи, выложенной полностью из кирпича. Сразу отметим, что для кладки кирпичей следует использовать специальный раствор, подготовленный из вымоченной в воде глины, смешанной с песком.

Что касается типа материала, то для обустройства печей для сауны своими руками лучше всего подходит красный непористый кирпич.

Важно

Для изготовления топки используем специальные термостойкие кирпичи, которые после покупки советуем сразу отложить отдельно от остального материала.

Отметим, что в соответствии с требованиями пожарной безопасности печи в деревянных постройках могут устанавливаться только на определенном удалении от стен (простенков). В бетонных, каменных или кирпичных строениях печи можно размещать вплотную к стенам, но при этом сама стена не может являться частью печи.

Сборка

Сборка печи осуществляется в определённом порядке и с соблюдением следующих правил:

  • Фундамент выбранной нами конструкции должен быть заглублён в землю не менее чем на 40 см; причём поверху фундамента рекомендуется сделать площадку из стяжки с размерами, несколько превышающими размеры выкладываемой печи.
  • После этого по затвердевшей стяжке производится кладка первого ряда кирпичей, который выполняет функцию цоколя и закрывается слоем гидроизоляции (рубероида).
  • Порядовку укладки кирпичей необходимо соблюдать согласно выбранному размеру печи. Для вертикального выравнивания вы можете пользоваться отвесом, а для горизонтального – обычным строительным уровнем.
  • При монтаже дверец топки и очистной камеры рекомендуется использовать специальную стальную проволоку, фиксирующую их до момента высыхания раствора. Проволока продёргивается через имеющиеся в дверцах отверстия, а её концы закрепляются в кирпичной кладке.
  • Колосниковая решётка устанавливается обычно прямо на кирпичи в нижней части топки (сверху поддувала). Фиксируется она при помощи следующего ряда кирпичей, под который кладётся толстый слой раствора.

Бак для воды и каменка

По окончании кладки топки поверху монтируется бак для горячей воды, дно которого будет являться её «потолком». Бак лучше всего приобретать уже в готовом виде, благо сегодня в свободной продаже имеется множество подобных изделий самой различной комплектации. Наиболее подходящим вариантом является бак из нержавейки, считающийся очень практичным и обеспечивающим быстрое нагревание воды.

Каменку необходимо разместить по возможности ближе к топке, что позволит быстрее нагреваться уложенным в неё камням. Печную трубу следует делать из того же кирпича и выкладывать вплоть до самого потолка. Начиная с потолка, прокладку дымохода сквозь перекрытие и кровлю следует вести с использованием стальной или асбестовой трубы.

Выбор стройматериалов.

Ниже приведен список материалов, которые понадобятся для возведения бани из бруса:

а) брус 150х150 мм, хотя возможно применение бруса сечением 100 мм или 200 мм;

б) половая доска (отлично подходит обрезная доска 150х50 мм длиной 4 метра);

в) доски из лиственных пород дерева для устройства потолка (обычно применяется вагонка шириной от 100 мм и толщиной 20 мм и более);

г) материал для отделки стен (как правило, применяется та же вагонка);

д) материал для пароизоляции (отличным вариантом будет применение пароизоляционной пленки);

е) гидроизоляция (желательно применять пенофол, хотя подойдёт полиэтиленовая пленка);

ж) потолочный утеплитель (неплохой вариант — материалы из минеральной ваты);

з) асбест листовой для изоляции деревянных конструкций от температурных воздействий, в том числе для стен около печи и элементов, расположенных рядом с дымоходом;

и) цемент, песок и щебень для устройства фундамента (рекомендация — цемент следует приобрести перед началом стройки);

к) кровельный материал для крыши, который может быть подобран исходя из личных предпочтений и главное, чтобы она органично вписывалась в окружающие крыши других построек;

Соломенная крыша удобно необычно и дешевоКровля бани из дранкиКрыша из поликарбоната для бани

л) утеплитель для межвенцового пространства (лучше использовать джут, хотя прекрасно подойдут мох или пакля).

Лучшее время для начала строительства — весна, так как после завершения основных строительных работ необходимо, чтобы брус высох и дал усадку. Для этого требуется не менее 6 месяцев.
