Как сделать печь длительного горения своими руками – инструкция

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

  • невысокий КПД;
  • отсутствие автоматической закладки топлива;
  • необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

  1. Металлическая бочка на 200 л.
  2. Два стальных отрезка трубы, один больше, второй меньше.
  3. Металлический швеллер.
  4. Ножовка, стальной молот, топор, киянка.
  5. Рулетка или ответ для замеров.
  6. Красный кирпич высокого качества (порядка 50 штук).
  7. Отражатель (если есть).
  8. Набор электродов и сварочный аппарат.
  9. Листовая сталь.
  10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

  1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
  2. Приварите к отрезку днище из части стального листа круглой формы.
  3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
  4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
  5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
  6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
  7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
  8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Важные моменты


Рядом с основным источником тепла никакие элементы печи устанавливать нельзя!

При выполнении такого отопительного оборудования, как печь на основе баллона или бубафоня, стоит обратить внимание на некоторые важные моменты:

  • Некоторые участки трубы дымохода монтируют строго в обратном направлении от того, по которому будут двигаться потоки газа.
  • Прежде, чем сделать печь, необходимо определиться с местом её установки, чтобы окружающее пространство в обязательном порядке смогло выдерживать достаточно высокий температурный режим.
  • Дымоход требуется конструировать таким образом, чтобы даже по прошествии длительного времени была сохранена возможность производить его разборку с целью прочистки.
  • Прежде чем бубафоня или печь длительного горения из баллона будет запущена, необходимо предварительно испытать устройство. Данный процесс желательно провести в разных режимах. Это требуется для того, чтобы выяснить оптимальный режим температуры и работы оборудования.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

  • высокая интенсивность горения;
  • сложность оперативной регулировки и контроля этого процесса;
  • неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

  • В начальном положении прижимное устройство (10) находится в верхнем положении.
  • Через дверцу (6) в топку загружают крупную партию дров.
  • После поджигания происходит регулируемый механическим приводом (16) процесс горения.
  • Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
  • Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
  • Золу после завершения цикла удаляют через нижнюю дверцу (13).
  • Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Пиролизные системы

Ученые давно заметили, что при сгорании любого твердого топлива выделяется углекислый газ, которые можно использовать как дополнительное топливо. Такой процесс и получил название пиролиз. При сгорании дров такого газа выделяется довольно много. поэтому дровяные пиролизные котлы и получили такое широкое распространение.

Принцип действия таких устройств довольно прост. В первую камеру топки помещается топливо. При малом поступлении воздуха дрова тлеют и высвобождают пиролизный газ. который поступает во вторую камеру. Здесь газ сжигается и нагревает теплоноситель системы отопления дома.

Такое устройство позволяет существенно повысить эффективность дровяного котла. Коэффициент полезного действия таких устройств доходит до значения в 90 % и выше. Кроме этого, пиролизные котлы длительного горения обладают и другими преимуществами, а именно:

  • топливо сгорает практически полностью. Нет необходимости постоянно удалять многочисленные продукты горения;
  • увеличивается время работы котла на одной закладки. Достаточно «подкидывать» дрова в топку один раз в 15 часов;
  • значительно уменьшается расход топлива, что влечет за собой экономию на отоплении дома;
  • устройства экологически безопасны. Во время сгорания пиролизного газа в атмосферу не выпускаются вредные вещества. При их сгорании получаются углекислый газ и водяные пары;
  • появляется возможность полного контроля над температурой горения;
  • пиролизные дровяные котлы длительного горения неприхотливы в обслуживании.

Но, несмотря на все свои преимущества, пиролизное оборудование не лишено и недостатков. Среди них можно выделить следующие:

  • пиролизные котлы довольно дорогое оборудование. Многим семья оно может быть просто не по карману. Но зато такие устройства позволят сэкономить на отоплении дома, что компенсирует затраты на покупку оборудования;
  • котлы обладают большим весом и внушительными габаритами, из-за своего сложного устройства;
  • довольно требовательны к качеству топлива. Дрова должны быть сухими, от этого зависит КПД устройства;
  • потребность в постоянной подаче электроэнергии. В составе устройства имеются нагнетательные вентиляторы, которые нуждаются в электричестве.

Высокая стоимость пиролизных отопительных котлов длительного горения значительно снижает их популярность. Но многие мастера самостоятельно изготавливают такие устройства. Схемы и чертежи можно легко найти в интернете.

Особенности работы печи

Главным отличием печи длительного качественного горения от обычных устройств является тот факт, что процесс горения осуществляется не снизу и потом переходит вверх, но совершенно по иной схеме.

  • Она состоит из таких моментов, как:
  • Процесс начинается в верху и потом постепенно, по мере сгорания топлива, спускается в низ.
  • Поджигать дрова следует через специальную трубу, которая предназначена для подачи воздуха.
  • Потоки газа в процессе долгого горения идут по кругу и потом просто уходят через установленный дымоход.
  • По мере тления топлива горячий воздух опускается все ниже.
  • Процесс подачи воздушного потока можно контролировать посредством предварительно установленной заслонки, которая находится на самом краю трубы.

Принцип действия котла длительного горения

В основу работы таких котлов заложен принцип не горения, а тления закладываемого в топочную камеру топлива. Это позволяет получить больше тепла. Рассчитывать на такой результат в печах из кирпича нельзя, поскольку при их строительстве используют несколько другую схему конструкции. Основная причина состоит в том, что активная тяга в них отсутствует.

Котлы длительного горения имеют целый ряд особенностей в плане своей конструкции, что обеспечивает максимальную эффективность выделения тепла в процессе тления поленьев. Даже построив своими руками самодельную печь длительного горения, одной закладки будет достаточно для ее работы в течение 8 часов.

Одной из особенностей котлов твердого горения является наличие в составе их конструкции клапана-регулятора. Когда дрова загружены в топочную камеру и начинается активный процесс горения, необходимо перекрыть клапан и свести к минимуму поступление кислорода в котел. В процессе тления дрова начинают выделять топочный газ. Его основными составляющими являются метан, угарный газ и водород.

Тепло при работе таких печей создается именно благодаря «топочному» газу. Попадая в камеру розжига, происходит его воспламенение, после чего он сгорает с выделением большого количества тепловой энергии.

Основные правила растопки печи из баллона

Запуск печи осуществляется по определенной схеме

Ее важно принимать во внимание, чтобы достигнуть оптимального результата и обеспечить идеальный уровень безопасности

  • Следует выполнить такие действия, как:
  • Для эффективной растопки изначально требуется полностью убрать присутствующую крышку и потом устранить специальное устройство по подаче воздушных масс.
  • Осуществляется закладка используемого топлива, но его объем никак не должен быть больше расположенной внизу линии дымохода.
  • Если буржуйка или бубафоня работают на дровах, то в вертикальном положении их может вместиться намного больше, чем если укладывать их горизонтально.
  • Стоит, верхнюю часть используемых дров присыпать небольшим количеством щепок и положить бумагу.
  • Открывается заслонка и в трубу бросается бумага или ветошь. После полного возгорания топлива заслонка закрывается.

В данном положении печь в состоянии работать сутки и более, то есть постоянного вмешательства человека не требуется.

Безколосниковая печь (БКП) с заслонкой типа «Булерьян»

По сути дела, это буржуйка, но без колосниковой решётки. Она попала в нашу классификацию потому, что обладает бóльшей эффективностью и требует квалификации мастера. Несмотря на то что в такой печи используется меньше деталей, чем в буржуйке, она имеет один сложный в исполнении элемент — дверцу топки. Этот элемент — единственный принципиально схожий с деталями «Булерьяна» (но при этом самый важный). Дверца должна герметично закрываться, она скомбинирована с приточным каналом (поддувалом).

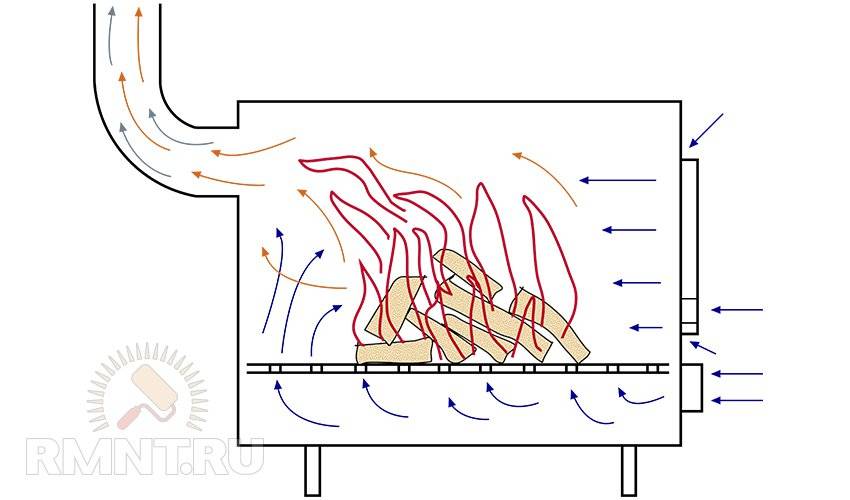

Эффект. В колосниковой топке кислород для горения обильно подаётся в очаг из подколосникового пространства со всех сторон. Это приводит к интенсивному горению и быстрому съёму температуры холодным потоком свежего воздуха. В результате недогоревшие продукты выводятся через дымоход.

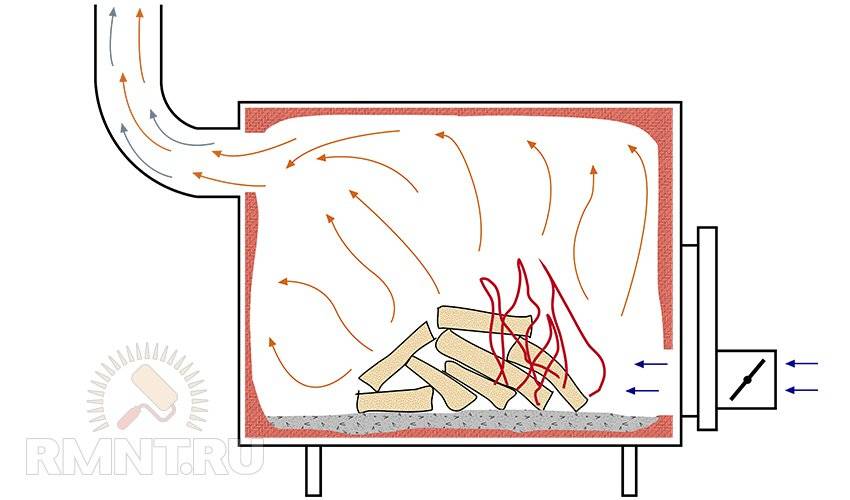

Без решётки кислород проходит только через приточный канал, который довольно точно регулируется. В результате увеличивается время горения и продукты лучше разлагаются. При этом горячий газ дольше задерживается в топке и эффективнее прогревает стенки. В результате больше тепла остаётся внутри помещения.

Эффект пиролиза и его применение в печах

Функциональное назначение нагревательных агрегатов продолжительного горения основано на эффекте пиролиза – процесса, представляющего собой разложение природных химических соединений при недостатке кислорода. В результате происходит выделение большого количества тепла.

Под пиролизом подразумевается разложение твердого топлива. Дело в том, что при его горении воспламеняются газообразные продукты, которые выделяются при нагреве, а не сама древесина. Таким образом, если разжигается обычный костер, человек сталкивается с пиролизом.

Сейчас существует немало вариантов и конструкционных решений, как можно сделать печь длительного горения. Подобные устройства, несмотря на наличие технических отличий, имеют аналогичный принцип функционирования.

С целью обеспечения эффективного использования топлива эконом агрегаты функционируют с применением процесса пиролиза. В итоге основное количество тепловой энергии производится за счет сгорания газов, которые выделяются в результате тления древесины – водорода, метана и других. При этом кислород подают в печь дозировано при помощи регулятора.

Сначала топливу предоставляют возможность хорошо разгореться на протяжении примерно 30 минут, а потом минимизируют доступ окислителя в топку. Тлеющие дрова в таких условиях выделяют максимальное количество легко воспламеняемых газов, которые при горении в отдельной камере способны обеспечить нагрев корпуса пиролизного агрегата.

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.


Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

  • Камера сгорания – в ней горят дрова с образованием пиролизного газа;
  • Камера дожига – в ней происходит сгорание продуктов пиролиза;
  • Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
  • Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).


Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.


В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Поэтапная инструкция сборки буржуйки собственными руками


Первым этапом выступает подготовка чертежа и необходимых материалов. Что касается чертежа, то он должен максимально детально раскрывать особенности конструкции и тонкости всех элементов.

Для опытных мастеров этот этап можно пропустить, но для тех, кто только начинает путь конструктора буржуек рекомендуется собрать макет из картона. Моделирование, в данном случае обойдется намного дешевле, чем просчеты, сразу воплощенные в металле.

Следующий шаг – подбор инструментов и материалов. Здесь рекомендуется максимально использовать готовые узлы и корпуса, произведенные промышленным способом. Так можно не только удешевить работу, но и найти новые более эффективные технические решения. Еще один совет, касающийся этого этапа – правильная организация рабочего места. При работе с листовым металлом рекомендуется собрать стапель из дерева, чтобы свариваемые конструкции можно было легко установить в нужное положение.


Во время сборки нужно помнить, что все соединения должны быть максимально точными и прочными, особенно это касается корпуса и опор буржуйки. И конечно, после сборки необходимо сделать пробную топку, чтобы проверить работоспособность собранной конструкции.

Печи-камины длительного горения: принцип действия и отличия от обычных печей

Каждый, кто не прогуливал школьные уроки, знает, что быстрота горения топлива напрямую зависит от воздействия кислорода. Много кислорода – топливо горит весело и быстро, мало – процесс горения замедляется, начинается тление. При этом образуются пиролизные газы, которые, сгорая, становятся источником тепловой энергии, причем в большом количестве. Отопительная система имеет специальную камеру с двумя отсеками. В первом, нижнем, сгорает топливо. Во второй, верхний, собираются газы, здесь идет дожиг.

Таким образом, используя для обогрева помещения печь-камин медленного горения с высоким КПД, достаточно загрузить топку единожды, чтобы наслаждаться теплом в помещении не менее шести, а то и до восемнадцати часов. При этом сажи образуется немного, за что хозяйки особенно благодарны производителям. Подобными качествами обычная печь похвастать не может.

Самостоятельное изготовление

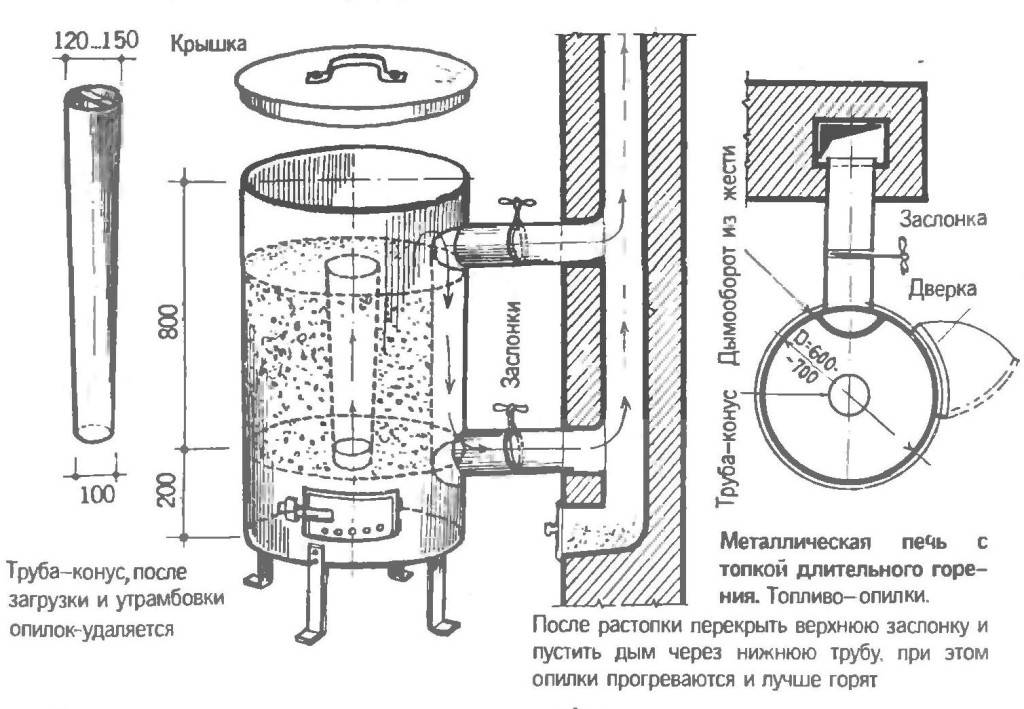

Схема печи на опилках

В качестве топлива удобно использовать самый распространённый его вид — дрова. Расскажем подробно, как это можно осуществить.

Перечислим необходимые для этого инструменты и материалы:

  • 200-литровая бочка;
  • 2 небольших куска стальной трубы, один из них должен быть немножко длиннее другого;
  • кусок металлического швеллера;
  • ножовка, которую применяют для работы по металлу, также, нужен молоток, топор и киянка;
  • измерительные приспособления (рулетка, отвес);
  • примерно 50 красных кирпичей;
  • отражатель;
  • листовая сталь (небольшой кусок);
  • сварочный агрегат;
  • строительная смесь для приготовления раствора;

Процесс самостоятельного изготовления:

  1. Основной частью является бочка. Для использования её надо подготовить. Прежде всего нужно срезать верхнюю крышку. Сделать это необходимо аккуратно. Эта деталь понадобится чуть позже. Если приготовить боку не было возможности, для этой же цели можно использовать отрезок трубы большого диаметра.
  2. Из листа стали вырезается круг, диаметром немного меньше бочки так, чтобы его внутри можно было бы свободно перемещать. В нём вырезается отверстие для более длинного отрезка трубы. Снизу на диск привариваются горизонтально расположенные швеллеры.
  3. Из отрезанной верхушки бочки делается верхняя крышка. В ней прорезается отверстие для выхода трубы.
  4. В нижней части делаются 2 отверстия. Одно повыше и побольше для закладки топлива. Другое — поменьше и у самого низа для выгребания золы и углей. Оба отверстия нужно оборудовать дверками с ручками.
  5. В верхней части делается отверстие для дымохода и подсоединяется соответствующий кусок трубы. Она ставится на фундамент. Это связано с большим нагревом при работе.
  6. В некоторых случаях печь можно обложить кирпичом, а рядом находящиеся пол и стены — отражателем. Но это не является обязательным.

Некоторые рекомендации:

  1. Для дымохода удобно брать трубу диаметром до 15 сантиметров. Она приваривается к верхнему отверстию создаваемой печи.
  2. Использование отражателя способно сильно увеличить показатели эффективности.
  3. Обкладывать кирпичом не стоит, если печь будет использоваться в хозяйственных помещениях.
  4. Вблизи неё нужно освободить пространство и не располагать там предметов или материалов, которые не обладают устойчивостью к возгоранию.
  5. Дымоход должен быть доступен для регулярной его очистки.
  6. Перед началом эксплуатации, нужно попробовать её в различных рабочих режимах и выбрать их них наиболее подходящий.

Чертеж металлической печи на опилках

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

  • Камера сгорания – в ней горят дрова с образованием пиролизного газа;
  • Камера дожига – в ней происходит сгорание продуктов пиролиза;
  • Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
  • Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Как производится розжиг

Топочную камеру заполняют опилками не более чем на три четверти (именно верхняя часть печи, свободная от опилок, будет нагреваться больше всего).

Очень важно утрамбовать их как можно плотнее. После чего, стержень вытаскивается

Поверх слоя опилок кладут немного бумаги и/или щепы. В зольном ящике также укладывается материал для розжига. Немного сухих щепок, шишек и т. д. Разводится костерок, ящик задвигается на место – огонь должен быть под отверстием.

Если труба имеет два выхода, то вначале топки открывают задвижку на верхнем патрубке. Когда же горение перейдёт в рабочий режим, открывается нижняя задвижка, а верхняя закрывается и газы направляются к самому основанию.

Во время горения нельзя открывать крышку агрегата и добавлять топливо – должен полностью выгореть один объём опилок, чтобы можно было загрузить следующую партию.

Итак, печь на опилках не фантастика, удачные модели есть, и они добросовестно работают. Из существующих конструкций, рекомендуется именно двойная с двумя выходами дымохода, как наиболее эффективная.

Как протекает пиролиз

Процесс пиролиза проходит четыре стадии:

  • Сушка – из дров удаляется лишняя влага. Выполняется в процессе подготовки или в топке за счет ее тепла.
  • Пиролиз – сублимация летучих компонентов, разложение тяжелых составляющих – смол и битумов до летучих. Топливная масса начинает карбонизироваться, то есть обугливаться.
  • Горение пиролизных газов при достижении точки вспышки под воздействием высокой температуры и свободного кислорода. Горение карбона начинается при повышении температуры выше 600 градусов.
  • После сгорания летучих компонентов и основной массы карбона начинаются восстановительные реакции – выделение угарного газа, свободного водорода и кислорода.

Чтобы КПД был высоким, при конструировании оборудования необходимо добиться, чтобы восстановительные газы задерживались в горячей зоне и туда же был обеспечен доступ подогретого свежего воздуха. При быстром остывании энергия, затраченная на восстановление, вылетит в трубу. Не следует забывать, что угарный газ ядовит.

Примечание: одно из главных преимуществ печи медленного горения – в простоте эксплуатации. Раз или два в сутки в нее загружают дрова, раз или два в неделю выгребают золу.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
