Печь-грубка: устройство, подготовка материалов, кирпичная кладка устройства

Схематическое расположение щитков

Отопительные щитки можно расположить одним из четырех способов.

Последовательный отток продуктов сгорания через вертикальные каналы потребует меньше всего сырья для изготовления. Простое расположение поворотных участков делает возможным формирование кладки собственными силами для человека без особых навыков.

Последовательное движение сквозь горизонтальные дымоходные каналы осуществляется несколько сложнее. Несмотря на общие основные параметры, изменение направления движения дыма повышает эффективность обогрева.


Схемы движения газов, дымки

При расположении каналов вертикально выполняют длинные ходы. Такой вариант сочетает простоту кладки первого типа каналов, а эффективность отопления – второго. Но следует запасти побольше расходных материалов и залить качественный фундамент.

Параллельное движение потоков дыма не отличается малыми габаритами и занимает достаточно места. С другой стороны, это самый теплоэффективный вариант строения печки грубка.

Подробнее направление оттока газов и дыма показано в нижеследующем ролике:

Правила эксплуатации

Эксплуатация кирпичной печи не только не создает трудности любителям, но и создает ощущение уюта от отрытого огня.

  • Лучше использовать печь грубку посезонно. Малая теплоэффективность не позволяет использовать печь круглый год, она не сможет хорошо прогреть большой дом во время холодной зимы.
  • Необходимо регулярно прочищать дымоход, чтобы газы не попадали в помещение и не травили обитателей дома.
  • Топить печь только с соблюдениями техники безопасности, не класть слишком много дров за один раз, плотно закрывать дверцу топливника после закладки партии топлива.
  • Если печь применяется как варочная плита, необходимо использовать соответствующую чугунную, глиняную или алюминиевую посуду, а так же различные прихватки или перчатки во избежание получения ожогов.
  • При наличии лежанки на печи, топить стоит только дровами. Уголь слишком сильно нагревает поверхность лежанки.
  • Перед началом использования печи обязательно убедиться в правильности монтажа дымохода.
  • В качестве топлива лучше использовать дрова или уголь. Применять различные отходы из современных материалов не рекомендуется, они выделяют вредный для здоровья газ и забивают дымоход.

Схематическое расположение щитков

Отопительные щитки можно расположить одним из четырех способов.

Последовательный отток продуктов сгорания через вертикальные каналы потребует меньше всего сырья для изготовления. Простое расположение поворотных участков делает возможным формирование кладки собственными силами для человека без особых навыков.

Последовательное движение сквозь горизонтальные дымоходные каналы осуществляется несколько сложнее. Несмотря на общие основные параметры, изменение направления движения дыма повышает эффективность обогрева.

Схемы движения газов, дымки

При расположении каналов вертикально выполняют длинные ходы. Такой вариант сочетает простоту кладки первого типа каналов, а эффективность отопления – второго. Но следует запасти побольше расходных материалов и залить качественный фундамент.

Параллельное движение потоков дыма не отличается малыми габаритами и занимает достаточно места. С другой стороны, это самый теплоэффективный вариант строения печки грубка.

Подробнее направление оттока газов и дыма показано в нижеследующем ролике:

Виды

По материалу исполнения, различают печь металлическую и кирпичную.По возможностям использования печи бывают:

  1. Отопительные.
  2. Отопительно-варочные.
  3. Банные.
  4. Камины, используются в большинстве случаев в саунах.

По размерам, различаются конструкции:

  1. Маленькие (150*175 сантиметров).
  2. Большие (150*230 сантиметров).
  3. Нестандартных размеров.

Положение в помещении может также быть разное:

  1. Отдельно стоящие.
  2. Комбинированные с другими конструкциями.

Существуют печи с различными конструктивными особенностями. Одни имеют боковой подогрев, что позволяет отапливать и соседнее помещение, а конструкции с нижним подогревом дают возможность согревать помещения с большей площадью.

Где лучше установить?

Грубу можно установить практически в любом месте. Если ваша печь выполняет только функцию обогрева дома, лучше построить её в подсобном помещении, чтобы освободить место в основной части дома и исключить попадание дыма в жилые комнаты.

Если же пользователь печи желает построить для себя упрощенный красивый камин, грубу лучше устанавливать в комнате, которая является местом сбора семьи и гостей. Каждый оценит необычный и привлекательный элемент интерьера, если печь построить аккуратно, дополнительно покрыв ее специальным облицовочным материалом.

При построении печи со встроенным щитком, лучшим местом для установки станет кухня. Грубка в данном случае выполняет функции варочной плиты, приготовление на ней пищи не только придаст еде особенный вкус, но и значительно сэкономит электроэнергию или газ.

Важно, чтобы на территории установки печи был достаточно прочный пол. Кровлю в месте прохождения дымохода нельзя переделывать

Выбор кладочной смеси

Для кладки печи нужно использовать жаропрочную смесь. Её можно купить в строительном супермаркете или приготовить самостоятельно. Заводской вариант отличается выверенным соотношением компонентов. Раствор, приготовленный своими руками – это экономия средств.

Для подобных работ используют смеси на основе глины. Последняя, в отличие от цемента, не боится высоких температур. Напротив, под воздействием жара материал крепчает. В ход идёт либо красная, либо шамотная глина. В этом случае показатели терморасширения у кирпича и смеси будут примерно одинаковыми. А это сделает конструкцию монолитной.

Глину перемешивают с песком. Количество последнего зависит от жирности глины. Поскольку в каждом случае параметры материалов индивидуальны, раствор рекомендуется тестировать. Проверяют качество смеси по-разному. Один из способов заключается в том, чтобы слепить несколько шариков и дать им высохнуть вдали от солнечных лучей. Подсохшие шары бросают с метровой высоты. Те из них, которые не разрушатся, покажут подходящие пропорции составляющих. Диапазон пропорций – от 1:1 до 1:2 в пользу песка.

Смесь должны быть прочной и пластичной. Рекомендуемая толщина кладочного шва – 5 мм. Это вдвое меньше, чем при кладке обычной постройки. Практика показывает, что увеличение и уменьшение толщины стыков ведёт к снижению эксплуатационного периода печи в доме.

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

  • Полнотелый красный кирпич – 107 шт;
  • Поддувальную дверку – 1 шт;
  • Колосниковую решетку – 1 шт;
  • Одноконфорочную чугунную плиту – 1 шт;
  • Топочную дверку – 1 шт;
  • Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

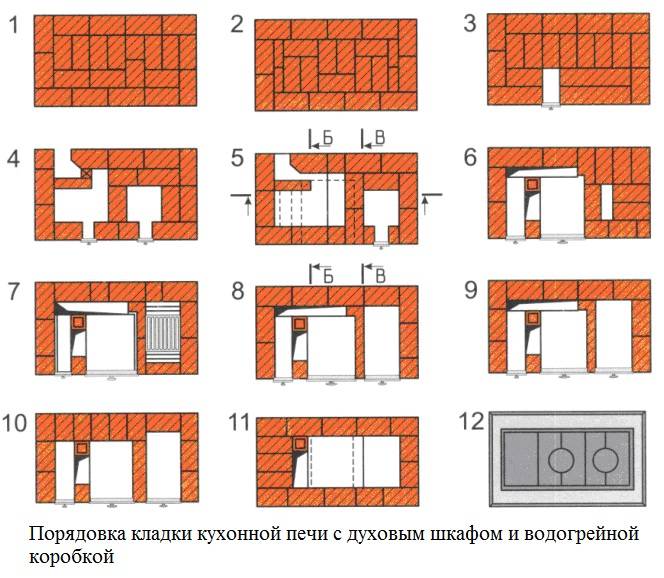

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Основные преимущества печи из кирпича

С широким развитием частного домовладения все чаще используют обычные кирпичные печи. Зачастую их предпочитают современным отопительным приборам: газовым и иными котлам. Не говоря уже о металлических печах. Среди главных положительных черт кирпичных печей можно выделить:

  • Длительное сбережение тепла. Кирпичная печь — настоящий тепловой аккумулятор. Благодаря материалу изготовления, она держит температуру почти на протяжении суток. Соответственно, топить ее нужно гораздо реже, а дрова подбрасывать не чаще, чем один раз в 4-6 часов.
  • Экономичность. Как говорилось ранее, печь дольше держит тепло, значит, вы ее реже топите и тратите меньше топлива.
  • Экологичность. Печь состоит из натуральных материалов и топится преимущественно дровами.
  • Безопасность. Наружные плоскости печи не подвергаются сильному нагреву. Кирпичная кладка постепенно забирает избыток тепла из топки и передает его в окружающее пространство. А значит, тепловое излучение будет мягче, чем от железной «буржуйки».
  • Дыхание. Печь во время топки выделяет влагу из кирпича, которая смягчает воздух. При остывании кладка вновь увлажняется. Влажность воздуха всегда находится на уровне 40-60 процентов, что полезно для дыхательной системы человека.

Недостатки кирпичной печи

Главным недостатком кирпичной печи считается долгое время прогревания холодного помещения. Так как данное сооружение намного массивнее любого металлического конвектора, то для нагрева ему понадобится в разы больше времени. Только после этого печь начнет отдавать тепло.

Еще одним недостатком можно назвать потенциальную возможность отравиться угарным газом при неправильной эксплуатации.

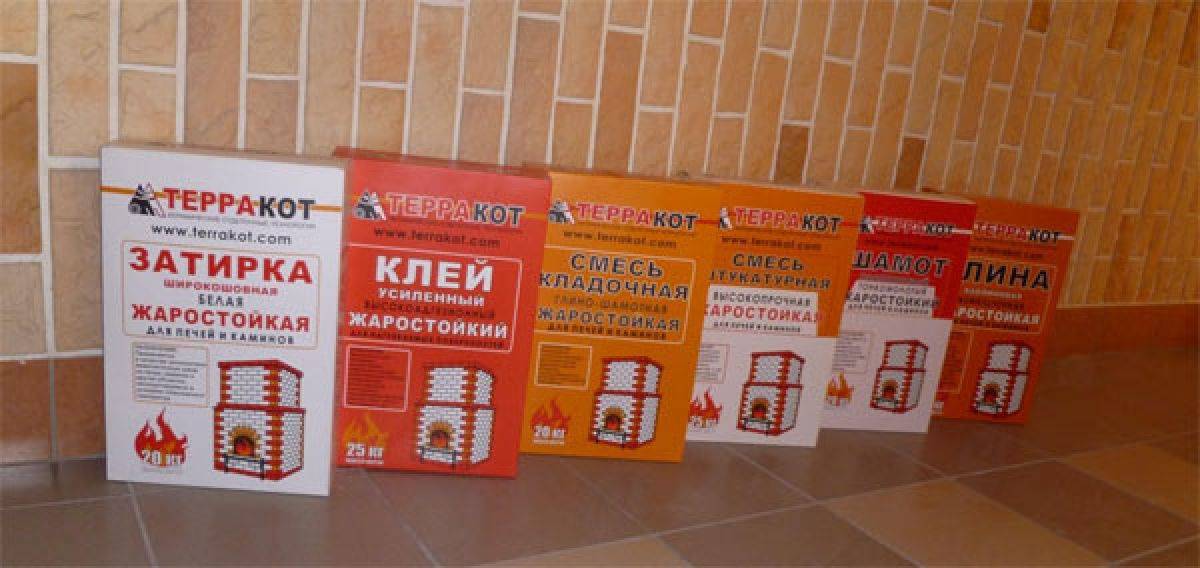

Виды клеящих составов и растворов для облицовки печей

Облицовочный клей может быть однокомпонентным – для кладки плитки без разделки швов, и двухкомпонентным – соответственно для кладки с разделкой швов. По свойствам клеи делят на жаростойкие и термостойкие.

Термином «термостойкие» характеризуют составы, способные выдерживать тепловые циклы с колебанием температуры не меньше, чем 150⁰С. жаростойкими называют только составы, способные выдерживать длительные нагревы в 500⁰С. Для печной облицовки применяются исключительно жаростойкие клеевые составы, для каминов приемлемы термостойкие клеи.

Для облицовок каминов проверены практикой составы отечественного производства – Момент-Кристалл, Ветонит Вебер, Плитонит СуперКамин и другие. Из узнаваемых импортных брендов – Церезит-СМ. Для декоративного камина, который топится только периодически, данные составы вполне подходят, но для печей необходимы жаростойкие составы. Например, двухкомпонентный состав К-77 с одноименной грунтовкой, имеющий высокую несущую способность. Полное отвердение состава наступает через три – четыре недели, и разгонную топку недопустимо делать до истечения срока твердения клея. Когда данный облицовочный состав набирает прочность, температура в помещении должна быть в пределах 18-28⁰С. Имеются специальные составы для терракоты и майолики. Жаростойких и термостойких составов рынок предлагает достаточно много, и следует внимательно изучать область применения и следовать рекомендациям, указанным на упаковке.

Возможно укладывать плитку и на глиняные растворы с наполнителями из кварцевого песка или опилок

При использовании глин важно правильно подобрать пропорцию в зависимости от жирности глин, чтобы раствор был достаточно пластичен, но впоследствии не растрескивался. Пропорции наполнитель/глина для жирных глин 4:1, для нормальных 3:1, для тощих 2,5:1. Кроме наполнителей, в глиняные растворы добавляют шамотные порошки – для повышения устойчивости к высокой температуре и перепадам, особенно это оправдано в случае угольной печи

Некоторые мастера делают в раствор солевые добавки – до одного стакана поваренной соли на ведро воды. Соль удерживает в растворной смеси воду, и риск появления трещин меньше. Обычное отношение глины и воды в растворе 4:1, но подбор ведется опытным путем и также зависит от жирности применяемых глин. Один из рецептов, который считают классическим, включает цемент. Одна часть глины, три части песка, одна часть мела и одна часть цемента. Количество воды подбирается по виду глины. Данный состав дает не только хорошее сцепление с кирпичом и плиткой, но и более высокую прочность по сравнению с глиняным раствором

Кроме наполнителей, в глиняные растворы добавляют шамотные порошки – для повышения устойчивости к высокой температуре и перепадам, особенно это оправдано в случае угольной печи. Некоторые мастера делают в раствор солевые добавки – до одного стакана поваренной соли на ведро воды. Соль удерживает в растворной смеси воду, и риск появления трещин меньше. Обычное отношение глины и воды в растворе 4:1, но подбор ведется опытным путем и также зависит от жирности применяемых глин. Один из рецептов, который считают классическим, включает цемент. Одна часть глины, три части песка, одна часть мела и одна часть цемента. Количество воды подбирается по виду глины. Данный состав дает не только хорошее сцепление с кирпичом и плиткой, но и более высокую прочность по сравнению с глиняным раствором.

Выбор места и типа фундамента для печки

Схема укладки фундамента под печь

Перед началом кладки печи уделите должное внимание поиску места для ее размещения. К примеру, если агрегат будет размещен посреди помещения, он сможет отдавать гораздо больше тепла, прогреваясь со всех сторон и равномерно нагревая воздух вокруг. Если разместить печь у стенки (а такой вариант используется чаще всего), у пола будет постоянно «гулять» холодный воздух

Поэтому в данном отношении вам нужно принять решение самостоятельно

Если разместить печь у стенки (а такой вариант используется чаще всего), у пола будет постоянно «гулять» холодный воздух. Поэтому в данном отношении вам нужно принять решение самостоятельно.

Предварительно определите место установки топочной дверцы. Этот элемент нужно устанавливать так, чтобы в дальнейшем вы могли максимально удобно и быстро загружать топливо в печку, не разнося мусор от дров или угля по всему дому. Обычно топочная дверца размещается со стороны кухни или какого-то малопосещаемого помещения.

Готовая кирпичная печка будет иметь достаточно внушительный вес. Чтобы устройство стояло максимально надежно и долго, для него нужно подготовить индивидуальный бетонный фундамент.

Установка и крепление печных приборов

Печные приборы монтируют по ходу ведения кладки. При этом следует учитывать различное термическое расширение металла топочных дверокколосниковых решеток, дымовых заслонок и кирпичной кладки. Варианты установки печных приборов показаны на рис.9.

Чтобы расширение приборов не нарушало кладку, между ними и кладкой оставляют зазор (около 5 мм), а рамки приборов обматывают шнуровым асбестом, плотно вдвигают их в гнёзда кладки и обмазывают зазоры раствором (рис.5 и рис.8 п.5 и п.6).

Схема крепления топочной и поддувальной дверцы показана на рис.5.

Закрепляют рамку с помощью специальных металлических лапок, которые заводят в швы кладки и зажимают кирпичом и раствором.

Поддувальная дверца, не подвергающаяся перегреву, устанавливается без зазоров. Её, а также вьюшечную дверцу можно закреплять проволокой, заделываемой в кладке.

Колосниковую решётку укладывают в гнёздо на полу топки с зазором 5 мм, которое засыпают песком. Решётку располагают ниже топочного отверстия на 1-2 ряда кирпичей, уложенных плашмя.

Схема установки колосниковой решетки топливника показана на рис.8.

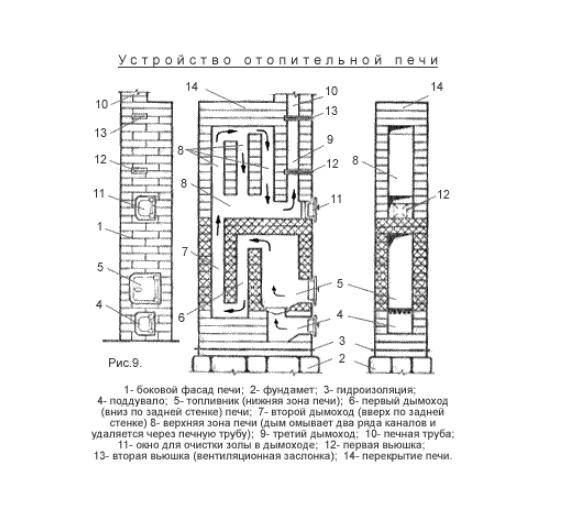

Вьюшечную дверцу (рис.9 п.11), если позволяет конструкция печи, желательно устанавливать после вьюшки (рис.9 п.12 и п.13). В этом случае ею можно пользоваться для прочистки дымоходов, кроме того, можно вентилировать помещение при закрытой вьюшке, не охлаждая печь.

Топочный проём (рис.8 п.10) перекрывают по-разному:

  • при ширине меньшей, чем длина кирпича, — кирпичом в замок;
  • при ширине большей, чем длина кирпича, — кирпичной перемычкой.

Сооружая перекрытие очага, надо сначала убедиться, что верхняя сторона полочки, входящая в кладку, лежит на одном уровне с рядами кирпича по обе стороны топочного отверстия.

Выбор места и типа фундамента для печки

Схема укладки фундамента под печь

Перед началом кладки печи уделите должное внимание поиску места для ее размещения. К примеру, если агрегат будет размещен посреди помещения, он сможет отдавать гораздо больше тепла, прогреваясь со всех сторон и равномерно нагревая воздух вокруг. Если разместить печь у стенки (а такой вариант используется чаще всего), у пола будет постоянно «гулять» холодный воздух

Поэтому в данном отношении вам нужно принять решение самостоятельно

Если разместить печь у стенки (а такой вариант используется чаще всего), у пола будет постоянно «гулять» холодный воздух. Поэтому в данном отношении вам нужно принять решение самостоятельно.

Предварительно определите место установки топочной дверцы. Этот элемент нужно устанавливать так, чтобы в дальнейшем вы могли максимально удобно и быстро загружать топливо в печку, не разнося мусор от дров или угля по всему дому. Обычно топочная дверца размещается со стороны кухни или какого-то малопосещаемого помещения.

Готовая кирпичная печка будет иметь достаточно внушительный вес. Чтобы устройство стояло максимально надежно и долго, для него нужно подготовить индивидуальный бетонный фундамент.

Топка, щиток и дымоход

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

Схемы отопительных щитков к печам

  1. Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
  2. Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
  3. Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
  4. Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Примечание: бывают еще щитки последовательно-параллельной схемы или шахматные. Самые сложные, но и самые легкие, сопротивление току газов оказывают наименьшее. Единственно возможный вариант для грубы в дом с отапливаемой мансардой, см. далее.

Конструктивные элементы печей

Любая кирпичная печь, какой бы она конфигурации не была и какую кладочную схему не использовала, включает в себя несколько общих конструктивных элементов, которые будут присутствовать во всех моделях.

Фундамент

Основание всего устройства печи, на который она опирается. В зависимости от типа и размеров, печь из кирпича может достигать веса двух-трёх тонн. Такую большую нагрузку нельзя распределять на полы. Ни столбчатый, ни свайный, ни ленточный фундамент не предполагают такой нагрузки. Единственным вариантом, когда можно обойтись без сооружения специального основания, является плитный монолит. В остальных случаях фундамент под печь должен быть сооружён отдельно от существующего. Связывать их между собой не рекомендуют, так как разность в нагрузке может в дальнейшем привести к деформации.

Печь будет самым тяжёлым предметом в доме, поэтому и фундамент должен соответствовать

Массив

Массивом называют «тело» печи, которое, в свою очередь, подразделяется на несколько частей. Поверх фундамента после гидроизоляционного слоя возводится основание — оно отделяет его от топки и состоит из нескольких сплошных слоёв кирпича. Они защищают нижнюю часть печи от перегрева, при этом прогревая полы. Над основанием строят топливник — ту часть, где будет происходить процесс сгорания дров или угля.

Топливник состоит из топочной камеры и поддувала, каждая из этих частей снаряжается дверцей соответствующего размера. Через топочную дверку загружаются дрова, а через поддувальную — выгребается сажа, зола и пепел, а также создаётся тяга. Топочную камеру и поддувало (его ещё называют зольником) разделяет колосниковая решётка. Именно не ней лежит загруженное топливо. Воздух, проходя через поддувало, раздувает пламя снизу, а тепло и продукты горения вылетают в дымоход. Колосниковую решётку делают из толстого чугуна, чтоб она выдерживала долговременное воздействие высоких температур.

Хорошая колосниковая решётка — это чугунное литьё

Дальнейшая конфигурация зависит от типа печи. Она может быть оборудована варочной панелью, духовым шкафом, конфорками, а также тёплыми нишами или лежанкой (полатями). Многие из этих функций могут совмещаться в одном устройстве. Вывод горячих газов и тепла от топки к дымоходу выполняется по каналам, их схемы разнообразны.

Видео — Подробная кладка печи из кирпича

Если печь кладут лишь для готовки, то каналы выкладывают так, чтобы после нагрева варочной поверхности и духовки тепло свободно ушло в дымоход. Отопительная печь не имеет приспособлений для приготовления еды, зато снабжена несколькими дымооборотами. Раскалённый воздух, проходя по ним, сильнее нагревает саму печь, которая отдаёт тепло в помещение. Наибольшее распространение получили комбинированные печи, где приспособления для готовки соединяются с изогнутыми каналами или печной грубой. Такую печь располагают в середине дома, чтобы в каждую комнату выходила часть печного массива.

Дымоходы

После того, как воздух и угарные газы огибают все извивы каналов, они выводятся в дымоход — трубу, которая выходит наружу. У кирпичных печей труба также делается кирпичной, а вывод её чаще всего осуществляют через крышу. Сейчас большое распространение получили сборные дымоходы круглого сечения на замках.

Сделаны они по принципу сэндвича: между внутренней и наружной трубами разного диаметра проложен слой плотного термостойкого утеплителя. Такая труба очень проста в монтаже и чистке: замковые соединения разбираются, засорённый участок очищается, потом вся система собирается заново. Правда, для соединения кирпичной печи с таким дымоходом потребуется переходник.

При переходе через перекрытия дымоход обкладывают минватой

Как сделать печь-грубу своими руками

Печь состоит из следующих частей:

  • Топочник — рабочая камера, в которую загружается топливо. Оборудуется дверцей.
  • Поддувало — камера, пристраиваемая ниже топки. Служит для улучшения тяги. Здесь также прикрепляется дверца для регуляции подачи воздуха. Между топочником и поддувалом устанавливается колосниковая решетка.
  • Дымоход — труба для отвода углекислого газа из жилья. Оснащается дверцей для чистки сажи и заслонкой.
  • Дымооборот (конвектор) — вертикальные (иногда горизонтальные) каналы, по которым проходят горячие газы из топочника. Они соединяют топливник с дымовой трубой и накапливают тепловую энергию.
