Печь камин для бани – делаем сами

Особенности эксплуатации

Существует ряд условий, который очень важно соблюдать при монтаже печи. Пренебрежение этими правилами, сделает дальнейшую эксплуатацию печи-камина затруднительной

1. Нельзя вплотную устанавливать конструкцию к стене. Нужное расстояние должно быть указано в инструкции, которая идет вместе с камином.
2. В обязательном порядке на поверхностях близлежащих стен должна присутствовать облицовка. Керамическая плита отлично для этого подойдет.
3. Не стоит устанавливать конструкцию на голый пол. Желательно подложить керамическую плитку или сделать подиум из кирпичей.
4. Печи весят достаточно существенно, поэтому следует подвести дополнительные стойки для того, чтобы не прогибался пол.

Заключение

В заключение стоит отметить, что какие бы усилия не были затрачены на выбор, покупку и установку печи камина, они окупятся с лихвой позитивными эмоциями и чувством уюта, который исходит от горящего огня.

Строение различных моделей каминопечей

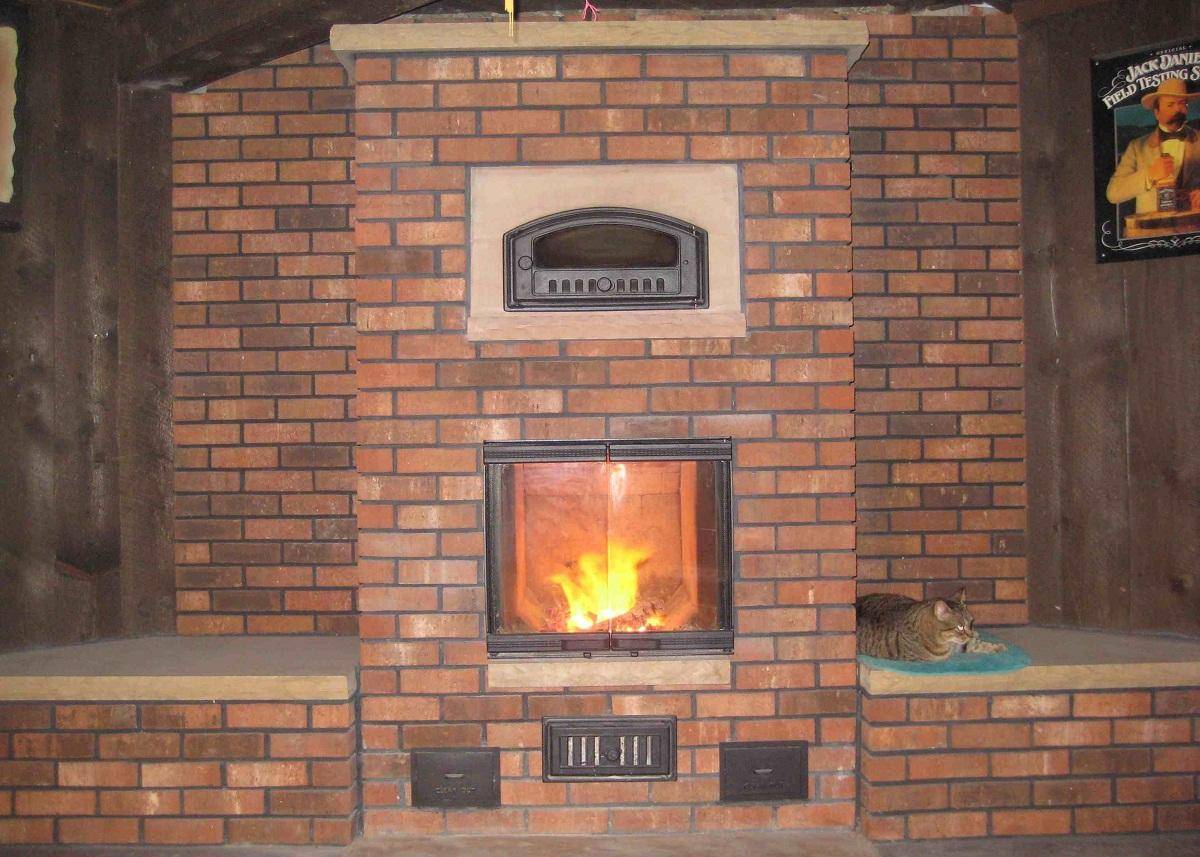

Банная печь-камин представляет собой совмещенную конструкцию. От других видов печей она отличается наличием портала, который бывает закрытым или открытым. Закрытые обычно оснащены стеклокерамической дверцей. Каминопечи приобрели в последнее время популярность благодаря своим характеристикам:

1. Такая печь может отапливаться разными способами – из парной или непосредственно из предбанника.
2. Каминопечь по эффективности не уступает печи обычной конструкции.
3. Эффектный внешний вид.

Печь-камин позволяет создать наиболее благоприятные условия в комнате отдыха бани сауны за счет того, что топка будет вынесена из парной. В парном помещении бывает достаточно высокая температура, поэтому наслаждаться открытым огнем не выйдет. Такой вариант, как отопление печи из парилки, используется нечасто.

Камины считаются наиболее современными вариантами отопления в бане. Выбирать печь с камином нужно, опираясь на следующие требования:

1. Эстетичность.
2. Экономичность.
3. Безопасность при эксплуатации: устройство не должно представлять угрозу здоровью (ожоги или отравление угарным газом).
4. Удобство в эксплуатации.
5. Возможность корректировать температуру в помещении.
6. Соответствие размера печи площади помещения.

Печь-камин можно сделать своими руками или приобрести уже готовый отопительный агрегат в специализированном магазине. Первый вариант более предпочтителен, но если нет времени или средств искать специалиста, быстрее и удобнее будет купить готовый аппарат. Но при этом его стоимость будет значительно выше, чем себестоимость самодельной банной печи.

Кладка печи для бани своими руками из кирпича

Если во время постройки дома швы между кирпичами могут достигать 10 мм, то для печи их толщина более 4 мм уже является катастрофой. От периодического нагревания такие швы очень быстро выкрашиваются, а в помещение начинает поступать дым и угарный газ. Поэтому кирпичные печи для бани нужно возводить из одинакового одноразмерного кирпича с ровным ложем и боковыми стенками.

Порядовка банной печи

Опытные мастера не жалеют времени на предварительное возведение нижней части печи насухо – без раствора. Это дает возможность отобрать нужные кирпичи, пронумеровать их, оценить возможные проблемы, сделать зарезы и подготовить куски необходимого размера и формы. Затем “сухая кладка” разбирается и повторяется уже с раствором.

Первый ряд следует выкладывать очень тщательно. Он должен быть идеально горизонтальным, а размеры диагоналей получившегося прямоугольника – равны между собой.

По кирпичам первого ряда при помощи отвеса в дальнейшем проверяется вертикаль стенок печи. Горизонталь проверяется длинным уровнем (длина уровня должна быть больше диагоналей), а одинаковость диагоналей – шнурком. Кроме того проверяются прямые углы и прямая линия боковин этого ряда. Впоследствии каждый ряд также контролируется уровнем и проверяется на вертикаль.

Для крепления дверки поддувала на 3-м ряду используют оцинкованную стальную проволоку или полосу мягкой стали. Чтобы крепеж дверки не мешал кладке – в кирпиче болгаркой выбирают канавки, куда и утапливается проволока.

Под стальные уголки на 5-м ряду также болгаркой выбираются площадки так, чтобы металл оказался заподлицо с плоскостью кирпича. Колосники свободно укладываются на уголки и, если они прогорят, то так же свободно меняются на новые. Кроме того, своим расширением колосники не разрушают кирпичную кладку.

Далее следует заняться возведением топочной камеры, а уже после нее, продолжить поднимать наружные стенки. Таким способом гораздо удобнее выдержать нужные размеры высокотемпературной топки и подогнать размеры тепловых зазоров между ней и наружной стенкой.

Выкладываем топку банной печи

Кладка топки выполняется из шамотного печного кирпича и огнеупорной глины. Делать всю печь из шамотного кирпича нецелесообразно, поскольку он имеет малую теплоемкость и быстро остывает. С другой стороны, использование в топке обычного красного кирпича, даже керамического, приводит к его быстрому разрушению от высокой температуры, и печь в баню из кирпича своими руками просто выходит из строя.

Дверки топки, так же как и дверки камеры каменки, крепятся при помощи проволоки или металлических полос, как было указано выше. Периметр дверных рамок следует обернуть печным базальтовым шнуром, который компенсирует тепловые колебания размеров. Аналогичная компенсация делается и на направляющих рамках задвижек дымохода.

Подбираем колосники и камни для бани

Особое внимание также нужно обратить на подбор колосников. Они работают в очень агрессивных температурных условиях и поэтому могут быстро прогореть

Поэтому колосники обычно делают из жаростойкого толстого чугуна, но ни в коем случае не из арматуры, строительной катанки, насколько бы толстой она ни была. Прекрасные банные печи из кирпича своими руками получаются из обрезков рельс или рельсовых накладок. Срок службы таких колосников превышает срок службы самой каменной печи.

Булыжники для каменки должны иметь округлую форму и размер, позволяющий без проблем загружать и выгружать их через дверку своей камеры. Роль булыжников могут играть среднеразмерные куски разбитых изоляторов высоковольтных линий. Они сделаны из жаропрочного стекла и стойко держать быстрые изменения температур. Но теплоемкость стекла хуже камня, такая печь будет быстрее остывать.

Как самостоятельно соорудить печь-камин для бани с большим стеклом

Для того чтоб самостоятельно построить камин для бани, нужно научится или обладать самыми обычными навыками строителя и умением пользоваться мастерком.

Для начала необходимо выбрать место для постройки камина, затем создать чертеж. Чертеж можно выбрать и готовый.

Сооружать печь-камин для бани самостоятельно рекомендуется в том случае, если вы имеете соответствующий опыт

Этапы установки печи-камина собственными силами:

1. Построение фундамента. Учитывая, что печь-камин в построенном виде весит более полтонны, фундамент копают в глубину минимум на полметра. На низ выкопанного фундамента насыпается строительный мусор. Дальше производится заливка бетоном или раствором. Заливка фундамента должна быть монолитной, то есть непрерывной до окончательной точки пола.
2. Залитый фундамент высыхает в течение 5-ти – 7-ми дней. В это время занимаемся покупкой строительного материала для кладки камина.
3. Изоляция основания. Уже на высохшую поверхность фундамента ложится два слоя рубероида. Он придавливается раствором, на который ложится плитка. Плитка кладется в том случае, если вы решили использовать фирменные печи-камины. В том случае, если печь-камин будет из кирпича, то первый ряд кладется на рубероид.
4. Изготовление печи-камина нужно выполнять из огнеупорного кирпича. Он устанавливается на раствор из густо замешенного цемента и глины. Перед началом работ с кирпичом его необходимо положить в воду на пару часов. При таком методе кирпич набирается влагой и не забирает влажность с раствора.
5. Подходящая ширина слоя раствора 3 мм. В случае если швы слишком большие то они могут треснуть, а если маленькие, то они не надежно укрепят кирпичи.
6. Для идеально ровной кладки необходимо использовать уровень, отвесы или натянутые нитки.

С помощью написанных выше советов достаточно легко и быстро построить печь-камин. Не забывайте что при установке фундамента и кладке кирпича, нужно использовать только огнеупорные материалы.

После того как печь-камин будет построена ее украшают огнеупорным стеклом или керамической плиткой. Необходимо знать, что облицовывать огнеупорными материалами стоит не только основание, но и заднюю стенку печи. Такая отделка в разы повысит безопасность данной комнаты.

Печь с экраном-конвектором

Повысить теплоотдачу железной печи для бани можно путём установки экранов. Экраны — это стальные листы, которые привариваются в трёх-четырёх точках к стенкам печи параллельно последним.

Это делается как с боковыми, так и с задним листом, который как раз выходит в парную (дверца для загрузки дров обычно выходит в топочную или, если её нет, в комнату отдыха или предбанник).

Физический смысл экрана-конвектора следующий: листы нагреваются от стенок печи. Холодный воздух снизу начинает подниматься между стенкой корпуса печи и листом экрана и попутно хорошо согревается. В результате прогреть баню получается быстрее за счёт конвекции — движения воздушных масс.

Экраны не только подогревают воздух, они ещё и делают эксплуатацию печи более безопасной. Внешний стальной лист нагревается меньше, чем сама печка, поэтому даже при прикосновении кожи к нему сильного ожога не будет.

Готовые схемы-порядовки

1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

2. Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.

3. Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

• красный керамический кирпич – 300 штук;
• шамотный кирпич – 130 штук;
• глина печная или огнеупорная кладочная смесь – пара мешков;
• песок карьерный – 4 мешка;
• цемент – 1 мешок;
• металлический уголок и стальная полоса – 3 отрезка по 1 метру;
• печная дверка для прочистки дымохода;
• печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом – фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Примеры изготовления

Решив сделать печь для бани своими силами, необходимо подойти к делу основательно. Во-первых, выбрать проект, который подойдет для бани наилучшим образом, во-вторых, сделать чертежи, чтобы проще было строить. Вариантов банных печей существует много, поэтому любой человек может создать свой вариант, учитывая какие-то основы.

Вот некоторые примеры самоделок.

Металлическая с плотно закрывающейся каменкой

Такой вариант возможен для парилки размером 2 на 3 и высотой 2,3 метра. Материал, а именно металл берется листовой, толщиной три миллиметра. Подача воздуха идет в верхнюю часть топки. К задней стенке такой топки приваривается металлическая пластина, в отверстие между стенкой топки и этой пластиной подается воздух с помощью трубок. Это помогает охладить заднюю стенку и подать вверх горячий воздух, где сосредоточены дымовые газы. При их смешивании вещества воспламеняются. Благодаря этому нагреваются камни до больших температур, хотя дров идет намного меньше.

Для компактной парилки

Такую печь соорудить совсем несложно. Для ее постройки понадобится металлический лист толщиной до пяти миллиметров. Если взять лист потоньше, печка быстро прогорит. Размеры ее составляют 90 см в длину, 80 см в высоту и 60 см в ширину. Для создания дымохода подойдет кусок трубы диаметром в 11,5 см. Внизу должен находиться зольник с дверкой, между этой частью печки и топкой размещаются колосники из чугуна и каменки для осуществления вывода отходов, оставшихся после сгорания. Для этого одна треть задней стенки каменки заваривается прочным листом из металла, где по центру вваривается патрубок для дымоотвода, опущенный вниз на 10-12 сантиметров.

Сверху печь накрывается крышкой из металла до одного миллиметра толщиной. Именно она не дает остыть камням, а также не допускает попадания отходов и пепла в парилку. Крышка открывается только когда это нужно, а именно перед походом в баню.

Простая каменка

Это самая лучшая самодельная печь, которая подойдет и для сауны, и для простой баньки. Высокая температура достигается приблизительно за полтора часа. За это время могут закипеть нужные для купания 50 литров воды. Такая печь имеет не один дымоход, а два. Первый подходит для подогрева помещения. Второй – для выхода угарного газа и едкого дыма. Конструкция состоит из листов железа толщиной в 3-4 миллиметра, а вот сам топливник изготавливают позже. Делают его из металла толщиной до 6 миллиметров. Также в комплект входят маленькая и крупная задвижки и две металлические решетки.

Каменку делают из стали до трех миллиметров, которая крепится на «горловину» самой топки. Сверху ставятся два патрубка, к которым привариваются фланцы с нужными отверстиями для фиксации выводной трубы и для крепления колена.

С кирпичной кладкой

В таком варианте используют двойную технологию, то есть кладка из кирпича плюс корпус из металла. Сюда подойдет сталь до двух миллиметров, а кирпич должен быть жаростойким.

Сначала делается основание, к которому привариваются ножки, нужные для устойчивости конструкции. Потом выкладывают ряд кирпича. Остальные ряды выстраивают возле топки в полкирпича. Устанавливают колосник и решетку для камней. Необходимо также установить окошко для задвижки, где будет сохраняться тепло после окончания топки. Последние два ряда делаются сплошными, оставляется только место с окошком для дымохода.

Окончив кладку кирпича и подождав, пока он застынет, можно приступать к привариванию корпуса из металла, играющего роль футляра. Необходимо вырезать металл под зольник и окна для загрузки. Устанавливается дверца, обязательно с уплотнителем. Дополняется металлическая основа холодной рукояткой.

Последней приваривается крышка с отверстием под дымоход. Когда печь установится на отведенное под нее место, можно закладывать камни. Их закладка играет не последнюю роль. Ведь от этого тоже зависит эффективность работы. Камни лучше брать округлой формы и разного размера приблизительно от 50 до 100 килограмм.

Рассмотрев виды и конструкции самодельных печей для бани, можно с уверенностью сказать, что изготовить ее своими руками – вполне выполнимая работа, если при ее установке учесть все требования по безопасности. Это позволит сэкономить деньги для семьи, а сама печка станет достоянием и гордостью хозяина.

В следующем видео вы увидите, как из трубы сделать печь для бани своими руками.

Подготовка основания и стен

Для монтажа печи необходимо подготовить основание. В паспорте вашей печи должно быть указано минимальные размеры основания. Если у вас нет точных размеров, то пользуйтесь такими правилами: выступ стального листа со стороны топки должен быть не менее 50 см, по остальным сторонам – 10 см.

Для подготовки основания на нужное место наносится обозначение. Ели печь выходит топкой на улицу, то основание делается вплотную к стене. При расположении топки в предбанники основание под печь делается в проеме между стеной предбанника и парной.

Монтаж основания с фото. Что вам потребуется?

• плита огнеупорная;
• кирпич огнеупорный;
• смесь огнеупорная для кладки печей;
• лист стали необходимого размера или жароупорная плитка;
• клей жароупорный для печей;

В следующем ряде крайний кирпич с левой стороны ложится ко второму кирпичу сверху торцом, а боковой стороной к выступу первого кирпича сверху. Такая кладка уменьшить швы и позволит избежать разламывания кирпичей на половинки. По тому же причину делается раскладка второго слоя кирпича.

После высыхания кирпичной кладки, нанесите на стальной лист жароупорный клей и приклейте его к кирпичной кладке

Подготовка стен

Основная задача в подготовке стен рядом с печью – защита их от нагрева. Есть несколько вариантов такой защиты:

• оштукатуривание стен слоем 2-3 см;
• установка жароупорного экрана;
• кирпичная защита.

Перед установкой печи в баню с выносной топкой необходимо будет сделать в стене отверстие.

Оснащение шибером

Ещё один способ бороться с повышенной тягой, из-за которой дрова прогорают слишком быстро и не полностью — установка шибера на дымоход.

Шибер — это клапан, который перекрывает дымоходный вытяжной канал и перекрывает тягу:

1. В закрытом положении тяги практически нет — воздух почти не засасывается через поддувальную и топочную дверцы.
2. В полностью открытом положении шибера тяга максимальная — это режим растопки.
3. Частично задвинув заслонку, можно уменьшить тягу, чтобы дрова не пылали, а тлели. Так на одной закладке можно париться дольше, чем обычно.

В заводских печах длительного горения шибер делают поворотным. В условиях дачи легче сделать его сдвижным. Для этого лист всего лишь нужно вырезать по размеру, а в дымоходе сделать щель. Вытягивать такую заслонку можно за язычок.

Основные характеристики каминопечи

По сути, печь-камин – печь для бани совмещенного типа со встроенным каминным порталом. Портал может быть открытого или закрытого типа за счет установки стеклокерамической дверцы. Подобную конструкцию использовать начали не так давно, но популярность свою она получила за счет уникальных технических и внешних характеристик. Протапливают такие печи из предбанника или парилки.

В первом случае топка монтируется таким образом, что помимо поддержания оптимальной температуры в парилке, посетители могут с комфортом провести время перед очагом камина. Считается, что конструкция такого типа делает отдых посетителей более удобным и комфортным.

Камин в бане: что это такое и зачем это нужно?

Ну, баню и камин порознь представить довольно просто. Вместе же они означают, что печь, предназначенная для обогрева парилки и создания кондиций любимого типа бани, может, помимо прочего, быть еще и украшением. Для этого достаточно отказаться от сплошной металлической дверцы в топку, заменив ее на стеклянную.

Видео в тему

Вот так это может выглядеть с металлической печью и вынесенной в комнату отдыха топкой с каминной дверцей, получается камин в бане:

Что до такой дверки, то она представляет собой раму из металла, в которую вставлен одинарный или двойной стеклопакет с особым жаростойким стеклом. Рама может быть изготовлена либо из стали, либо из чугуна. При желании можно дополнить ее кованными элементами.

Однако не стоит рассматривать банную печь-камин исключительно как элемент декора. Практическое применение прозрачной дверцы – это возможность визуально контролировать процесс горения.

Помимо этого дверца ограничивает конвекцию со стороны топки, не позволяя теплу улетучиваться с потоками воздуха. Заодно препятствует попаданию в помещение искр, что повышает пожарную безопасность. Вместе с искрами не удается проникнуть и дыму, и саже.

Как вариант можно рассмотреть и наличие в бане одновременно двух нагревателей – печи в парилке и отдельного камина в комнате отдыха. Это рентабельно для больших бань.

Несложная металлическая печь-калорифер для бани

Одна из самых простых конструкций – металлическая прямоугольная печь-калорифер. Чтобы ее изготовить, необходимо обзавестись:

• Стальными листами (более 5 мм)
• Резаком (можно воспользоваться болгаркой)
• Сварочным аппаратом
• Трубы
• Камни и шамотный кирпич
• Металлические уголки
• Дверки и комплектующие к ним (завесы, задвижки)

Основой установки является бак, наполненный водой. Одна из его поверхностей является стенкой печи, поделенной зонально на две части: каменка и топочная. Дым удаляется на улицу посредством дымоходной трубы.

Возводится такая печь для бани своими руками из металла очень легко и быстро. Вначале необходимо определиться с габаритами будущей конструкции и вырезать из подготовленного металла дно, боковые и заднюю стенки. Между собой они надежно свариваются. Изнутри на определенной высоте увариваются металлические уголки – они буду служить опорами для дна каменки (вырезается из листа потолще).

Периметр передней стенки обваривается стальными полосками и монтируется дверца. У нее снизу должны быть высверлены отверстия, через которые будет поступать требуемый для горения кислород.

Чтобы металл не контактировал непосредственно с огнем, пространство внутри топки необходимо обложить шамотным кирпичом.

В листе, который будет опирать на уголки и образовывать дно каменки, необходимо вырезать отверстие, равное диаметру дымохода, и приварить к нему патрубок.

Далее необходимо подумать об установке емкости для воды. Она будет состоять из дна и трех стенок, привариваясь непосредственно к одному боку уже готовой печи. В одной из сторон (кому как удобнее) снизу делается отверстие и вваривается патрубок с краном, сливающим воду.

Монтировать подобную конструкцию можно на основание, выложенное из кирпичей (25-30 см), или на каркас, сваренный их металлических профилей. Поверх каменки укладывают камни диаметром до 12 см, но не менее 5 см. Прекрасно подойдет базальт, порфирит и т. д.

Затем нужно закончить дымоход от патрубка, который был выведен ранее. Бак наполняется водой и закрывается крышкой. В топке разгораются дрова и смотрится, чтоб весь дым удалялся наружу.

Не составит никакого труда внести некоторые изменения в построенную печь для бани своими руками и обустроить под топкой зольник. Таким образом появится возможность:

• Проще делать очистку от продуктов горения
• Дверкой поддувала увеличивать/уменьшать тягу

Установить задвижку можно непосредственно на дымовой трубе. С ее помощью появится возможность не менее эффективно управлять процессом горения.

Видео инструкция

Альтернативное отопление с помощью теплового насоса, узнайте как

Круглая печь для бани своими руками

Несложной выглядит конструкция круглой печи, у которой бак расположен прямиком над топливником. Приступая к работе, нужно подготовит бак или трубу диаметром 0.5 м и высотой около 1.5 м с толщиной стен от 1 см, арматуру, кран врезной, трубу в диаметре 0.35 м, дверцы, петли и завесы, стальные листы.

Начинаем строительство печи в баню своими руками:

1. Большую трубу нужно раскроить на две части – 60 и 90 см, водяной бак и топка соответственно
2. Из листовой стали вырезается круг, соответствующий диаметру топки (50 см), и приваривается к трубе
3. Тут же можно приварить каркас ножек высотой до 15 см
4. Далее необходимо вырезать около дна одно отверстие для зольника, чуть выше – для топочной, соответствующие размерам закупленных дверок, привариваются петли и скоба для щеколды

Внутри приваривается колосниковая решетка, пропускающая воздух в топку из поддувала, ее располагают на высоте до 15 см от дна

Из арматурных прутьев изготавливается корзина и связывается пластичной проволокой – это будет каменка. Она устанавливается вверху трубы, делается дверца подходящей формы для укладки камней

Теперь нужно обустроить водяной бак из куска трубы 60 см. К нему приваривается дно, сквозь которое проходит дымоходная труба, ближе к низу вваривается трубка с вентилем

Обе конструкционные части печи воедино стыкуются и свариваются
Сверху делается двустворчатая крышка. Первая часть приваривается к трубе, а вторая крепится на завесы и оборудуется ручкой

Подводим итоги

Возводить печи в баню своими руками достаточно просто, однако необходимо подходить к работе максимально ответственно. Если конструкция будет изготовлена некачественно или с даже с незначительными на первый взгляд погрешностями, она не будет давать желаемого количества качественного пара и может быть весьма опасной в эксплуатации.

Приступая к работе, рекомендуется увидеть несколько печей в отчую. Если есть знакомый мастер или печник – не следует стесняться спросить у него совет.

Конструкция стальной печи

Итак, начнем сразу же с предупреждения. Металлическую печь в баню своими руками сделать можно, если вы являетесь неплохим сварщиком. Соединения частей прибора обычно производится с помощью электросварки, к тому же сварка должна производиться не точечно, а пошовно. Только таким образом можно добиться полной герметизации стыков.

Теперь выбираем конструкцию. Даже, смотря на заводские образцы, даешься диву, каково же разнообразие предложений. А что уж говорить о самодельных вариантах. Что только не увидишь: круглые печки, квадратные, прямоугольные, вертикальные и горизонтальные, с открытой каменкой и закрытой. И самое главное, из чего их только не делают: из бочек, труб, листового железа. В общем, отечественный домашний мастер на славу разгулялся.

Кстати, на рынке встречались такие конструкции, которые предполагают различное расположение частей агрегата в разных комнатах здания бани: в парилке – каменка, топка в предбаннике, водогрейный бак в моечной. Чтобы выбрать определенную модель, вам необходимо соотнести ее с объемом бани, количеством помещений, условиями эксплуатации. Не забывайте и о декоративной части процесса. Хотя это не самый важный момент, ведь даже самую плохенькую печку можно спрятать за кирпичной облицовкой, придав ей презентабельный внешний вид.

Сборка прибора

Мы предлагаем рассмотреть процесс сборки отопительного агрегата вот по этому чертежу (простая печь для бани).

Чертеж стальной печки

Размеры агрегата можно изменять в зависимости от необходимой мощности. Вам, в принципе, потребуется труба диаметром 500-700 мм с толщиною стенки не меньше 10 мм.

• В трубе необходимо в самом низу сделать прямоугольное отверстие размером 20×5 см. Это будет поддувало.
• Затем изнутри к стенкам чуть выше поддувала приваривается колосниковая решетка. Ее можно сделать своими руками, а можно приобрести готовую в любом строительном магазине.
• Далее над поддувалом вырезается проем для топки. Потом на нее необходимо будет навесить дверцу, поэтому заранее позаботьтесь о петлях.
• Определяете объем камеры сгорания и прямо над ней внутри привариваете еще одну колосниковую решетку, но лучше, если она будет усилена арматурой. Это место для укладки камней.
• Чуть выше второй решетки с противоположной стороны делается отверстие, через которое можно будет поливать разогретые камни.
• Заполняем каменку камнями.
• Вырезаем из листового железа крышку, а в ней отверстие под дымоход. Устанавливаем ее над каменкой.

Самодельная печь из трубы

В принципе, печка готова, в таком виде ее уже можно устанавливать в баню и эксплуатировать. Но считается традиционно, что в устройство печи для бани обязательно должен входить и водогрейный бак. Его изготовить можно из точно такой же трубы. Отрезается кусок трубы и приваривается к крышке печки. В нижней части емкости приваривается сливной кран, через который можно будет набирать горячую воду. Дымоход проходит сквозь объем воды, нагревая ее. Дополнительно можно поверх бака установить точно такую же крышку, как и нижнюю.

Кстати, эту крышку можно сделать из двух частей: большой и малой. Большая часть будет статичная, через нее будет проходить дымоход. Малая же будет работать в качестве открывающего устройства, поэтому рекомендуется прикрепить ее к корпусу бака на петли. Хотя это не принципиально, крышка может просто сниматься, правда, это не очень удобно, ведь в процессе нагрева воды она сама станет горячей.

Итак, напоминаем, что основное требование к стальным печкам – это качество сварного шва. Именно от него зависит надежность прибора и герметичность всей его конструкции, ведь угарные газы и дым должны выходить только через дымоход, а не через стыки узлов.

Горизонтальный вариант с открытой каменкой
