Печь камин с водяным контуром отопления

Применение

Многие современные строители частных домов делают систему отопления частью дизайна. Самым оптимальным вариантом декорирования жилища с участием источника тепла является камин. Но так как обыкновенный камин способен тщательно обогреть всего одно помещение, существует его улучшенная конструкция – печь-камин с водяным контуром.

Печь-камин обладает дополнительными функциями, среди которых:

  • готовка и разогрев пищи;
  • холодные ручки;
  • легкая очистка.

Список дополнительных функций в целом весьма обширен. Дополнительные функции необходимы для облегчения использования печи.

Ни одна дополнительная функция не входит в комплектацию стандартной печи. За подключение того или иного удобства потребуется внести дополнительную плату, размер которой зависит от сложности функций.

Подключение

Водяной камин можно сложить и из кирпича ─ стенки должны быть двойными (внутренняя – из металла, внешняя – из кирпича), между стенками находится змеевик. Этот вариант камина требует точного соблюдения размеров и высокой квалификации, переделать такую работу сложно, поэтому браться за кладку домашнему мастеру без подобного опыта рискованно. Проще купить металлический камин и остальные комплектующие отопительной системы и воспользоваться инструкцией по монтажу.

Пошаговая инструкция подключения камина:

  1. Выровнять пол на месте установки печи, облицевать отражающими подтопочными листами из нержавеющей стали.
  2. Установить на площадку печь, подкручивая ножки, отрегулировать ее по уровню.
  3. Смонтировать систему водяного отопления с циркуляционным насосом. В некоторых моделях каминов циркуляционный насос уже встроен. Но так же возможен монтаж в открытую систему отопления без циркуляционного насоса.
  4. По выбранной схеме к системе отопления подключают теплообменник.
  5. Заполнить систему водой, проверить ее герметичность и нормальную работу циркуляционного насоса.
  6. Смонтировать дымоход, подключить его к дымовому каналу камина, обработать все стыки жароустойчивым нерметиком, все проходки продублировать негорючими материалами.
  7. Провести пробную растопку камина. При первой попытке из-за спекания краски может появиться неприятный запах. Впоследствии его не будет.
  8. Проверить нагрев воды в системе, регулируя скорость циркуляции, сбалансировать систему вентилями на радиаторах.

Схема подключения

Разновидности теплообменников

Чтобы сделать котел-печь для отопления своими руками, необходимо определиться с теплообменником. Для монтажа подойдут два типа. Особенности каждого стоит рассмотреть подробнее.

Плоское устройство

Отопительные установки с плоским теплообменником считаются самыми практичными для обустройства загородного дома или дачи. Достаточно изготовить чертежи, и котел в печь своими руками будет построить несложно. К тому же они отличаются простотой обслуживания.

Что касается установки, то они могут располагаться и в вертикальном положении, и в горизонтальном. Кроме этого, такие котлы обладают высоким показателем полезного действия. Плоская конфигурация позволяет обустроить достаточно объемную камеру, а значит, жидкость будет нагреваться гораздо быстрее.

Говоря о недостатках, одним из главных минусов такой конструкции является то, что у них очень маленькая теплоотдача боковых стенок. Это связано монтажом устройства в П-образной форме, а это, в свою очередь, снижает температуру внешней стены и увеличивает время на обогрев воздуха. Но такая проблема встречается только тогда, когда печное устройство устанавливается непосредственно в жилом доме, где процедура топки осуществляется на постоянной основе.

Существуют способы, с помощью которых можно ускорить процесс обогрева. В первом случае можно немного удлинить каменку и расположить ее над топочной камерой. Во втором необходимо изготовить дымоход из металлической трубы, причем подобная конструкция должна быть длиннее, чем стандартный вариант.

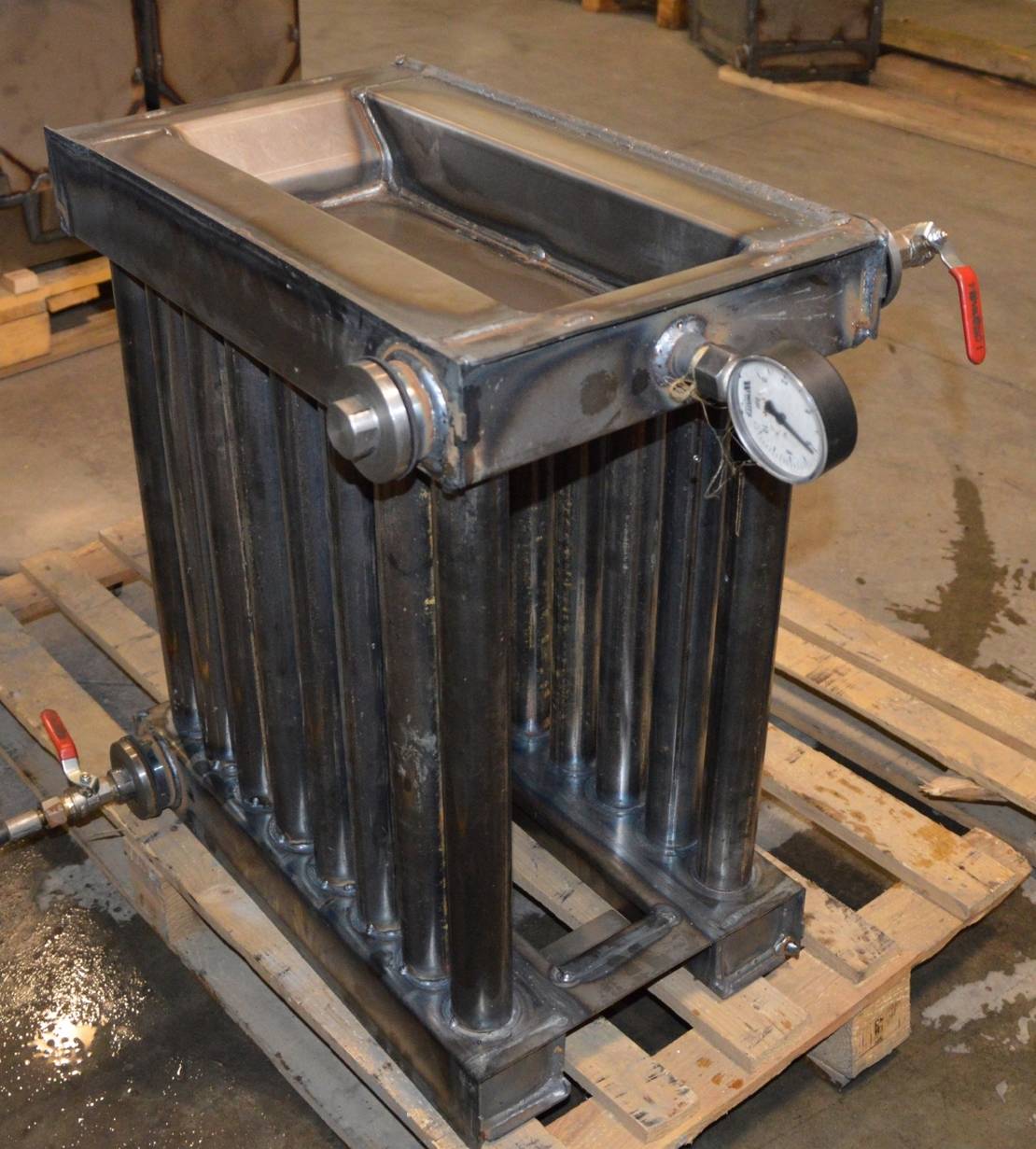

Трубчатое изделие

Трубчатые котлы могут отличаться по типу, размеру, а также способу установки. При проведении ремонтных работ такую систему абсолютно легко демонтировать, а затем снова установить в печку. Если планируется встраивать трубчатый регистр в кирпичное оборудование, то применяются бесшовные трубы, которые надежны, безопасны и долговечны.

При изготовлении теплообменника своими руками необходимо учитывать, что его размеры должны полностью копировать фору топочной камеры. Такая конструкция позволяет нагревать максимальное количество жидкости в устройстве. Кроме этого, регистр, собранный точно по схеме, обеспечит гораздо большую площадь теплового обмена.

Важное условие при сборке теплообменников — правильная подборка труб. Лучше всего для этого подойдут бесшовные изделия

Их достаточно просто отличить от остальных: у них отсутствует продольная сварочная линия. Элементы, имеющие швы, при высокой температуре трескаются, поэтому их часто приходится заменять. А чтобы это сделать, требуется полностью разбирать печное устройство.

Существует еще один существенный плюс таких конструкций — у них имеются межтрубные зазоры, которые позволяют достаточно быстро и легко производить чистку. Также стоит отметить, что открытое пламя, проходя через эти зазоры, накаляет стенки агрегата, поэтому помещение обогревается быстро и качественно. А вот регистры плоского типа, наоборот, изолируют стенки от открытого огня.

Дополнительный функционал для комфортного отдыха

Печи камины с водяным контуром длительного горения могут иметь ряд отличительных особенностей и полезных функций, обеспечивающих комфортный отдых:

  • Установки с грилем, позволяют одновременно производить отапливание помещений, любоваться горящим в очаге пламенем (наличие экрана и дверей, изготовленных из прозрачного жаропрочного стекла), готовить вкусную, ароматную пищу;
  • Модели с комбинированным обогревом. Позволяют производить ещё более быстрое отапливание, имеют достаточно высокий КПД. Тепло вырабатывается как посредством водяного контура, так и дымоходной трубы (воздушный нагрев).

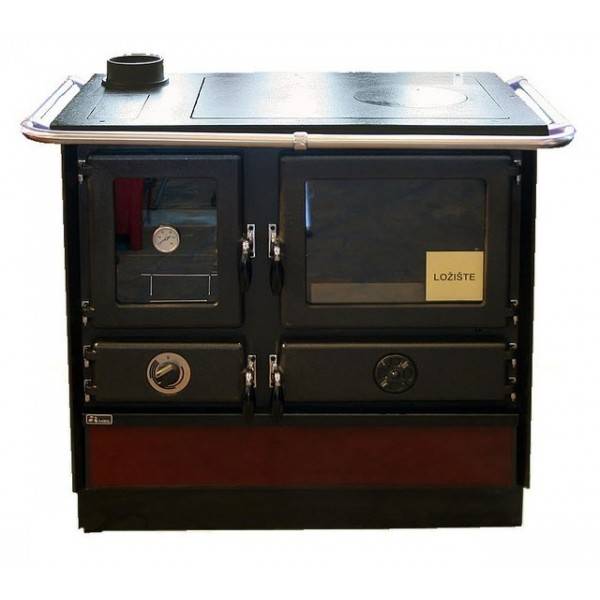

Наличие барбекю и варочной поверхности позволяет готовить

Наличие барбекю и варочной поверхности позволяет готовить ароматную и вкусную пищу, осуществлять подогрев воды

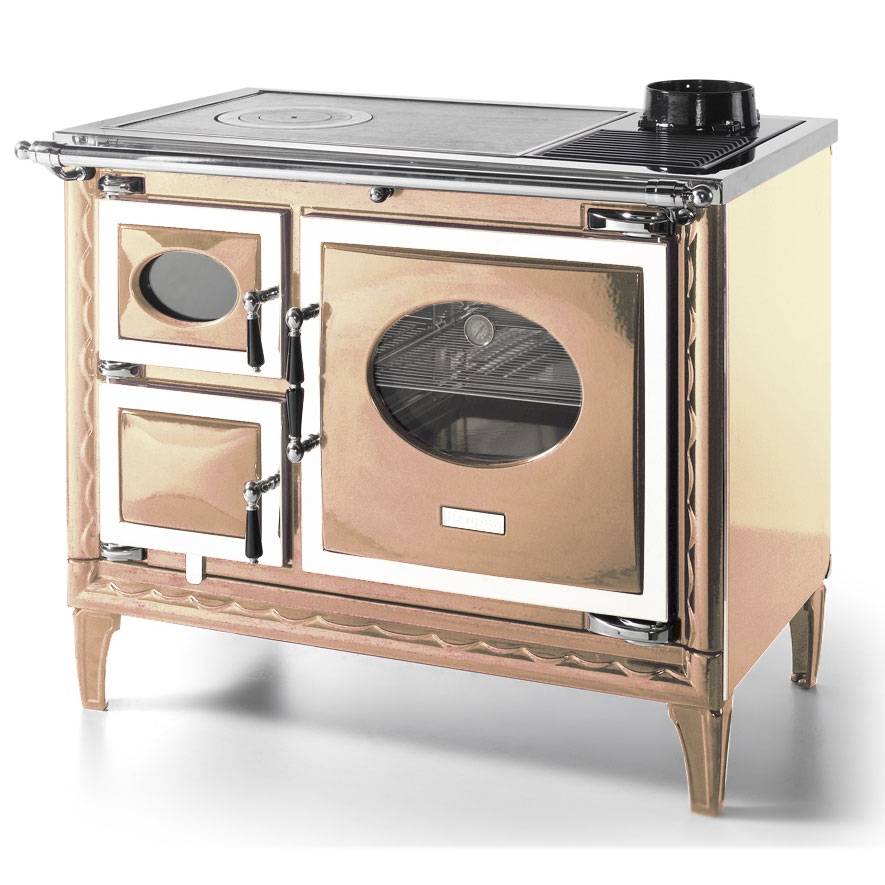

Многофункциональная модель с двумя топками

Многофункциональная модель с двумя топками, зольниками и варочной поверхностью

Простое подключение печи с водяным контуром

Простое подключение печи с водяным контуром

Разновидности печей-каминов

На отечественном рынке представлено множество фирм, производящих данный вид отопительного оборудования. Существует ряд моделей:

  • Обычные одноконтурные, простые в эксплуатации, без электрических механизмов, с функцией ограничивающейся только обогревом помещения, но оснащенные обзорным окном для наблюдения за пламенем,
  • Сложные по структуре, но удобные в быту агрегаты с пультом управления, двухконтурные с возможностью подключения водоснабжения для подачи горячей воды,
  • С наличием различных модификаций, варочных поверхностей для чайника или полноценной готовки пищи.
Рейтинг фирм производителей печей-каминов
Зарубежные производителиОтечественные производители
НазваниеСтранаНазвание
EdilKaminИталияЭкокамин
ABXЧехияАнгара
KratkiПольшаМета
RomotopЧехияБерезка
Palazetti MarilynИталия
HarkГермания
La NordikaИталия
HoxterЧехия
FerluxИспания
ThormaГермания

Кирпичная печь

Конфигурация старинной печки мало приспособлена к тому, чтобы совмещать ее с водяными рубашками, баками, трубами, и прочими элементами водяного отопления. Здесь нужны особые чертежи и схемы.

К тому же под кирпичную печь необходимо подводить фундамент, обеспечивать условия для правильной тяги. Эти работы требуют, чтобы мастер имел хорошие навыки каменщика и знания инженера. Иначе вы рискуете отравиться продуктами горения (угарным газом) или попросту развалить дом.

Читайте здесь — Чистка дымохода — пошаговое описание как быстро и просто очистить от сажи дымоход (70 фото и видео)

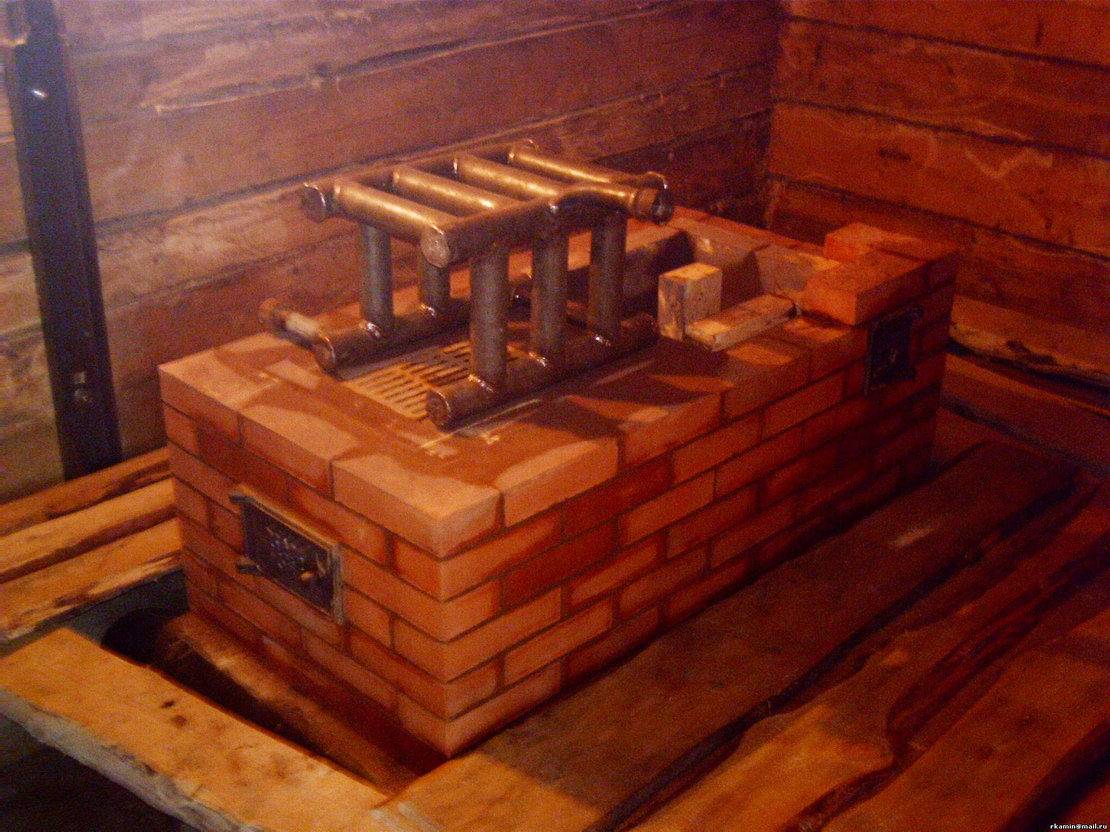

Технология изготовления водяного контура для кирпичной печи

Хорошо поставленная кирпичная печь с котлом водяного отопления является аккумулятором тепла, то есть, кроме того, что греет теплоноситель для раздачи в систему отопления, сама конструкция нагревается и передает тепло комнатам. При оснащении варочной панелью, прибор снимет проблему приготовления обедов в областях с перебоями подачи газа, электричества.

К прочим плюсам относят равномерность подачи тепла и поддержание температуры водяного теплоносителя до тех пор, пока огонь в топке не погаснет. Но и после окончания горения, устройство долго отдает тепловую энергию, сохраняя в доме комфортную температуру.

  • встроенный в топливник теплообменник не заработает из-за уменьшенного объема;
  • если холодный теплоноситель перемещается особенно интенсивно, снижается КПД устройства и накапливается сажа;
  • несоблюдение технологии встраивания теплообменников в дымовой канал приводит к снижению пропускной способности и попаданию угарных газов в помещение;
  • вмуровывая теплообменник в кладку, нужно следить за тем, чтобы осталось пространство для расширения устройства при нагревании, иначе кладка расшатается;
  • неточные расчеты мощности теплообменника, встраиваемого в дымоход, приведут к снижению температуры дымовых газов и образованию конденсата, который приводит к быстрому износу деталей системы.

Снизить риск ошибки можно при использовании готовых заводских приборов или поручении дела мастерам, имеющим опыт сооружения системы отопления с водяным контуром из печи.

Разновидности теплообменников и зоны их размещения в кирпичной печке

Теплообменники классифицируются по типу материала, из которого они сделаны:

  1. Чугун. Жаропрочный материал подходит для обустройства котлов, но не терпит перепадов температуры. Если формируется чугунный теплообменник, доливать в него холодную воду в процессе нагрева нельзя – металл лопнет.
  2. Медь. Прочный материал с высокими показателями теплопроводности. В печах применять нельзя из-за прогрева – температура плавления меди составляет +1083 С, топка прогревается до +1400 С.
  3. Сталь. Материал подходит только при условии высоких жаропрочных показателей и толщины стенки от 5 мм. Рекомендуется выбирать бесшовные трубы с антикоррозийной обработкой.
  4. Нержавеющая сталь. Прочный материал практически не ржавеет, долго служит и отличается хорошими показателями теплопроводности. Лучше всего подходит марка стали AISI 3040.

Материал для изготовления теплообменника своими руками

Практичнее всего применять листовую сталь или трубу. Нюансы выполнения работы:

  • Сталь листовая выбирается толщиной до 5 мм, в самом листе вырезаются 2 отверстия для трубы сечением в 50 мм – это для трубопроводов подачи и обратной циркуляции теплоносителя. Стальная конструкция размещается внутрь топки, чтобы облегала стенки и потолок, дополняется выходными отверстиями (боками) для закладки дров и выпуска газов. Внутренний зазор должен быть не менее 30 мм, чтобы не закипела жидкость для подачи в сеть отопления. Теплообменник располагать так, чтобы подающая труба находилась в верхней точке, это необходимо для устранения риска возникновения паровых пробок и предупреждения гидроудара в трубопроводах и радиаторах.
  • Если теплообменник делается из трубы, то он тоже размещается в топке. Подойдет труба сечением до 50 мм круглая или профильная с прямоугольным сечением 40х60 мм или 60х60 мм. Детали свариваются в конструкцию по рассчитанным размерам, правило тут одно – теплообменник размещать так, чтобы он не мешал закладке топлива, не перегораживал колосники и каналы дымоудаления.

При выполнении трубных элементов в виде плоского регистра, теплообменник устанавливается в дымоходные каналы. Это не самый лучший вариант, потому что в этой зоне мало тепла и надо брать трубу большего сечения. Устанавливать такие детали в готовую печь запрещено, они перегрузят конструкцию – все расчеты и нагрузка выполняются только на этапе проектирования и укладке печи.

Правила расчета параметров и мощности теплообменника

Стандартная формула такая – на 10 м2 отапливаемой площади требуется 1 кВт тепла. Применяя расчеты к теплообменнику, следует знать – с одного 1 м2 устройства снимается до 10 кВт тепловой энергии. Если делать дровяное отопление с водяным контуром, то с 1 м2 теплообменника снимается до 6 кВт тепла в час, для угольной печи до 10 кВт/час.

К примеру, для дома с потребностью тепла в 15 кВт/час расчет ведется так: S=Q/Qy, где 15/6=2,5 м2, а S – это площадь дома, Q – требуемая тепловая энергия, Qy – количество выделяемого тепла. Пример приведен для теплообменника из листа стали. В этом случае общая площадь теплообменника, которая соприкасается с горячим воздухом топки, равняется 2,5 м2.

Применение

Как выше уже писалось, область применения может быть самой разнообразной. К примеру, в местностях, где не подведены отопительные коммуникации, в том числе газ. Но, многие владельцы домов, устанавливая такие системы, предпочитают экономить на топливе, ведь не секрет, что установка таких агрегатов выгодна с точки зрения экономии топлива, причем не зависимо от его класса. Камин с водяной рубашкой предназначен для подачи тепла из единой точки для больших домов, для которых не оптимально устанавливать несколько котлов. Отопительные системы в таком случае имеют единый центр и управляются от него.

Варианты изготовления приборов своими руками

При подборе главную роль играет цена теплообменника. От материала будет зависеть конструкция. Еще один важный нюанс – возможности изготовления.

Также нужно понимать, на какое место будет ставиться печь

Важно учесть цель эксплуатации – отопительно-варочная, для обогрева бани, дома. У каждого вида есть отличия

Главное – правильно высчитать площадь, которую нужно обогревать, также уточнить, потребуется ли горячая вода, рассчитать, сколько единиц топлива будет тратиться в сезон. Итоги расчетов – выбор максимально подходящих и доступных по бюджету материалов.

Для бани потребуется комплексный вариант. Главная цель – прогрев воды, сразу двух помещений – предбанника с парилкой, иногда и душа. Рекомендуется воспользоваться змеевиком для печного отопления, нагрева воды. Дополнительный прогрев улучшит качество пара.

Для дома обязательно учитываются предъявляемые к устройству функциональные требования. От этого будет зависеть окончательный выбор. Обычно в деревнях стараются делать универсальные отопительно-варочные конструкции, ставят самые часто используемые теплообменники, простые, решающие не меньше трех задач – отопление, готовка, нагрев воды.

В гараж выбрать проще всего, тут прогрев жидкого носителя – необязательная функция, главное – это обогрев помещения. Эти условия облегчат выбор. Подходят различные самодельные теплообменники из подручных материалов – радиаторов от машин, чугунных батарей и т.п.

Оснащение печи-буржуйки водяным контуром

Чтобы устранить этот существенный конструктивный недостаток, такие тепловые агрегаты оснащают дополнительной отопительной системой.

Цель такой доработки состоит в увеличении общей теплоёмкости, что позволит дольше сохранять благоприятную температуру в помещении и, следовательно, реже топить печь.

Нагрев теплоносителя производится непосредственно от топки печи. Для этого есть несколько способов:

  1. Обустройство «карманов» на боковых стенках, в которые наливается теплоноситель.
  2. Установка бака для воды с отводами к системе водяного отопления.
  3. Монтаж коллектора вокруг дымоотвода в непосредственной близости от печи, проходя через который воздух нагревается непосредственно от дымохода.
  4. Установка водонагревателя в топке печи.

Буржуйку можно использовать для водяного отопления

Приступая к изготовлению буржуйки с водонагревателем, домашний мастер ориентируется, прежде всего, на имеющиеся в наличии материалы и сам определяет способ нагрева.

К достоинствам такого устройства отопления относится её быстродействие. Помещение можно прогреть до приемлемой температуры очень быстро, причём поддерживать нужный уровень в течение длительного времени.

К недостаткам можно отнести следующие моменты:

  1. Такая печь требует постоянного внимания и своевременного подогрева в течение суток.
  2. В загородном доме, где вы появляетесь периодически в качестве теплоносителя приходится использовать незамерзающий антифриз или минеральные масла, лучше трансформаторное, но можно и простую отработку. В противном случае вода зимой замёрзнет и разорвёт элементы системы отопления. Ремонт в холодное время суток невозможен.

Печь металлическая с водяной рубашкой обладает высоким уровнем КПД

Рекомендации по размещению элементов системы отопления

Элементы системы отопления трудно назвать украшением современного интерьера. Под это определение могут подойти разве что трубы, органично смотрящиеся в некоторых интерьерах индустриального направления. В целом, строительные нормы и архитектурные принципы рекомендуют размещать детали в скрытых, но доступных для ремонта и обслуживания местах. При размещении руководствуются следующими правилами:

  • Теплогенератор размещают в изолированной комнате с отоплением и хорошей вентиляцией. В таких же условиях должен работать циркуляционный насос. Небольшие котлы (мощностью до 30 кВт) допустимо устанавливать на кухне, в прихожей, в подвале или в теплой отапливаемой пристройке. Печи, предназначенные для жилых помещений, устанавливаются с учетом правил пожарной безопасности.
  • Место для расширительного бака открытого типа – на чердаке, подающие и сборные трубопроводы стремятся расположить вдоль капитальных стеновых конструкций.

Соблюдение правил эксплуатации помогает бесперебойной работе системыИсточник yandex.ru

  • Главный стояк проходит открыто в углах жилых помещений, на чердаке его покрывают теплоизоляцией.
  • Радиаторы устанавливают открыто под оконными проемами. Они участвуют в комнатной циркуляции, нагревая холодный воздух, поступающий от окон. Попытки украсить радиаторы декоративными экранами нежелательны, поскольку снижают теплоэффективность системы.

Как выбрать печь-камин длительного горения

Для правильного выбора печи-камина для обогрева загородного дома желательно иметь четкое представление об его устройстве и принципе работы. Это позволит сэкономить затраты на покупку и избежать ошибок в процессе эксплуатации.

Конструктивные особенности

Газодинамические процессы, протекающие в топке печи-камина с высоким уровнем КПД, зависят от многих параметров. Самостоятельно добиться оптимальной конструкции на основе глиняного и шамотного кирпича едва ли удастся. Лучше отдать предпочтение заводским разработкам, прошедшим стадию проектирования и многократных испытаний на самых разных режимах работы. Они представляют собой готовое техническое устройство, которое надо просто правильно установить на место и эксплуатировать в соответствии с рекомендациями изготовителя.

Для монтажа печи-камина не требуется специально готовить фундамент или нишу из кирпича или камня. Прибор монтируют с соблюдением правил пожарной безопасности на свободное место и подключают к нему трубы для отвода дымовых газов.

Сам камин представляет собой прочный корпус с установленными внутри него необходимыми устройствами. Дверки обычно выполняются из жаропрочного стекла. Оно обдувается вторичным воздухом, направляемым в камеру дожига отходящих газов, что препятствует осаждению сажи.

Устройство и схема работы печи длительного горения.

Применяемые материалы

При изготовлении основных элементов печей-каминов часто используется чугун. Он легко переносит многочисленные циклы нагрева и остывания. Такой материал почти не подвергается коррозии. Ему требуется чуть больше времени для разогрева, зато и высокую температуру он держит дольше.

Чугунная печь-камин.

Достойной альтернативой чугуну считаются жаропрочные марки стали. Некоторые производители активно используют нержавейку. Стальные изделия меньше весят и проще в изготовлении.

Стальная печь-камин.

При длительном контакте с открытым огнем есть вероятность потери ими прочностных характеристик и прогара, поэтому корпуса качественных каминов из стали обычно защищаются изнутри футеровкой.

Для этого применяют:

  • шамотную плитку или кирпич;
  • огнеупорные глиняные смеси;
  • специальные составы на основе шамотной глины в сочетании с алюминием и титаном;
  • защитные материалы из вермикулита;
  • чугунные вставки.

Устройство печи-камина с футеровкой из вермикулита.

Для наружного оформления металлических каминов часто используют:

  • керамическую плитку;
  • декоративный камень;
  • чугунное литье;
  • термостойкие эмали.

В каком случае целесообразно использовать печь-камин с водяной рубашкой

В случае отсутствия альтернативных источников обогрева большого дома обычная печь-камин не сможет поддерживать нормальную температуру во всех помещениях. Тепловое излучение не в состоянии проникать сквозь стены и перегородки. В такой ситуации лучше приобрести модель с водяной или воздушной «рубашкой». На их основе можно создать систему обогрева каждой комнаты, наладив схему циркуляции жидкого теплоносителя или организовав подачу конвективных потоков воздуха по специальным воздуховодам.

Устройство системы отопления печи-камина с водяным контуром.

Как не ошибиться с мощностью выбираемой модели

Общее правило расчета необходимого количества тепла для обогрева хорошо утепленного здания применимо и для печей-каминов длительного горения. В общем случае для каждых 10 м2 площади отапливаемых помещений требуется 1 кВт тепловой энергии.

Большинство каминов без водяного контура развивают мощность от 4 до 12 кВт. Этого вполне хватает для обогрева небольшого дачного дома или коттеджа с общей площадью до 150 кв.м.

Печи-камины с водяной рубашкой нередко достигают мощности 25 кВт. Производитель обычно указывает, какая ее часть выделяется в виде теплового излучения и сколько энергии отдается воде. Эти данные должны учитываться при выборе помещения для установки камина и проектировании схемы циркуляции теплоносителя.

Если вы без проблем усвоили теоретическую часть изложенной здесь информации, то можете считать себя готовыми к выбору конкретной модели.

Монтаж и подключение печи-камина с водяным контуром

После приобретения расширительного бака, труб и радиаторов, а также множества соединительных элементов и прочих комплектующих можно приступать к сборке всей системы отопления и подсоединению ее к выбранному камину с водяным контуром. Рассмотрим каждый этап этого процесса:

На том месте, где предполагается установка отопительного агрегата, нужно выровнять и облицевать пол огнестойкими материалами во избежание возникновения пожароопасной ситуации.
При установке камина с водяным контуром нужно позаботиться о том, чтобы устройство стало ровно на пол. При крайней необходимости можно воспользоваться регулируемыми ножками.
В зависимости от выбранной схемы монтажа – открытой или закрытой – собирать систему водяного отопления можно как с циркуляционным насосом, так и без него. В случае выбора принудительной системы нужно поставить этот агрегат в месте, где холодная обратка входит в теплообменник. Как уже упоминалось ранее, расширительный бачок необходимо установить в самой высокой точке дома, допустим, на чердаке. Наиболее приемлемый вариант – бак закрытого типа с мембраной. Рациональность этого выбора объясняется тем, что в таком случае исключается контакт воздуха с теплоносителем, соответственно, вся система отопления будет служить дольше.

Выбирая ту или иную схему подключения, нужно соединить теплообменник с уже смонтированной системой отопления. Подобные печи-камины могут работать как независимо, так и подключаться к котлу.

После заливания жидкости в расширительный бак следует проверить весь водяной контур дома на предмет отсутствия течи в местах соединения труб и радиаторов

Важно протестировать и возможности циркуляционного насоса.
При монтаже дымохода к печи-камину следует все стыки с каналом обработать жаропрочным герметическим веществом. В том месте, где дымоотвод проходит через перекрытие, следует выполнить изоляцию с помощью негорючих материалов.
На этом этапе можно уже разжигать печь-камин для проверки его работы

Не стоит беспокоиться о неприятном запахе, исходящем на первых порах от этого устройства. Его источником могут быть пары, которые выделяет жаропрочная краска, покрывающая корпус термокамина, при воздействии высокой температуры. Со временем материал пройдет адаптацию и запах исчезнет.
Заключительной стадией монтажа являются проверка нагрева воды в трубах и радиаторах, регулировка скорости ее циркуляции, балансировка системы с помощью вентилей, установленных на батареях.

Скрупулезное выполнение вышеуказанных действий гарантирует нормальную работу печи-камина, которая в свою очередь обеспечит достаточный обогрев всего дома. Нужно не забывать систематически проверять степень заполненности расширительного бака. Если владельцу предстоит длительное пребывание вне дома, следует позаботиться о сливе воды с отопительной системы, чтобы не допустить разрыва труб и повреждения радиаторов во время сильных морозов.

Подготовка и возведение конструкции

Чтобы водяную камин-печку сделать собственными руками вам потребуется:

  • Цементный раствор в состав которого входят: глина, просеянный песок, цемент марки М300 (не ниже). Песок перед применением очистить (просеять) от пыли,лишнего мусора – тщательно промыть Совет! Для некомпетентного печника лучше использовать в работе кембрийскую глину поскольку она очень легкая в работе. Обыкновенную могут смело использовать те, кто имеет знания и опыт работы с ней, в частности в приготовлении растворов.
  • Кирпич, кстати, половинчатый надо считать, как цельный, причем примерно 5% из общего количества непременно уйдет в испорченный
  • Дымовая заслонка из металла, армирующие прутья

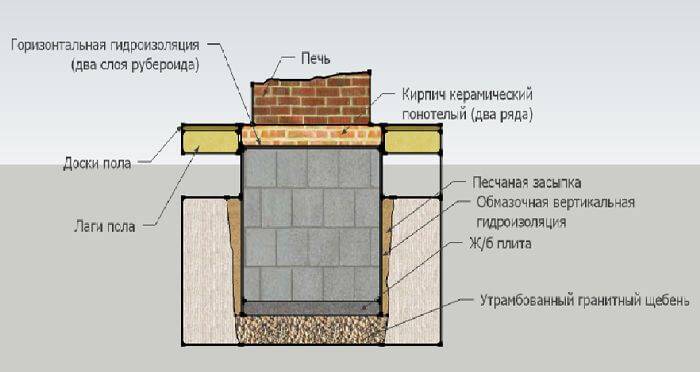

Заливаем фундамент

Принцип закладки фундамента

  • Основа камина с фундаментом дома не соединяется. Более того, между основой камина и поверхностью стенки должен оставаться зазор. Промежуток между основой камина и домом засыпается песком. Ширина основы в отличие от ширины цоколя увеличивается где-то на 10см
  • Для укладки фундамента роется яма в 60 см глубины. На дно укладывается пласт щебенки, плотно утрамбуется. Перед заливкой бетоном строится опалубка (над поверхностью пола должна возвышать не менее чем 15 см), выстилается рубероидом (для гидроизоляции). Только после этого фундамент заливают бетонным раствором, вымешанным в пропорциях: 3 части песка и 1 часть цемента.
  • Заливают раствор постепенно в несколько приемов, тщательно разглаживая каждый слой. Верхний должен быть примерно на 7 см находиться ниже поверхности пола. После чего его оставляют в покое на 7 дней для высыхания.

Что же выбрать для отопления дома – котел или печь?

Если вы бываете в своем загородном доме наездами, на выходные или во время отпуска, то особой альтернативы у вас нет – придется ставить печь для отопления дома. Поскольку в случае с котлом, вам придется все время контролировать работоспособность системы отопления и следить за тем, чтобы СО не замерзла.

Для установки электрических конвекторов вам понадобятся выделенные мощности по электричеству в приличном объеме. А газовые конвекторы могут питаться как от магистрального газа, так и от «баллонного» сжиженного газа.

В случае же, если вы постоянно проживаете за городом в своем доме, то установка котла и монтаж жидкостной системы отопления являются самой разумной альтернативой печному отоплению.

Владимир Толбухин, 2020.

Какую печь выбрать для дачи площадью до 70 куб метров

Ниже каждый сможет оценить четыре варианта дровяных печей для дома. Для отопления 70 кубических метров подходят нижеперечисленные варианты по соотношению цены и качества.

TMF Золушка 2016

TMF Золушка 2016

TMF Золушка 2016 — дровяная печь, которая справляется со своей задачей «на раз-два». Да, модель вышла не только простой, но и практичной. Со задачами своими прекрасно справляется самостоятельно.

Модель отлично справляется с согреванием небольшого помещения, будь то хозяйственная постройка, гараж или же мастерскую, — сможет без проблем, как и пищу приготовить: для этого на верхней панели предусмотрена конфорка.

За счет своего широкого дымохода и открытого зольника образуется тяга — так дрова прогорают быстрее и тогда владельцу остается позаботиться заранее о наличии дров. При правильной установке, настройки мощности и выведении дымохода не дымит и не коптит.

Плюсы

  • безопасность;
  • компактная;
  • легкая по весу;
  • приемлемая цена;
  • адекватные технические характеристики;
  • быстрый нагревается.

Минусы

  • слишком узкая дверца;
  • уплотнитель на дверце со временем отходит;
  • дефлектор полностью сгорает (примерный срок — 2 года).

TMF Золушка 2016

Варвара Домовой

Варвара Домовой

Компактная, но мощная напольная печь «Варвара Домовой» — вариант теплой дровяной печи из сверхпрочной стали с толщиной стенок до 4 мм, которая способна согреть любого даже в лютые морозы. Данная модель способна обогревать площадь среднестатистического небольшого дачного домика. Другими словами, отапливаемый объем — до 50 куб. метров при полной мощности.

Она может быть установлена где угодно — в доме, и в гараже, в теплице. Модель отличается высокой степенью безопасности и простотой управления, а также довольно привлекательным внешним видом. Наличие варочной панели и возможности конвекционного обогрева позволяет не только быстро прогреть помещение, но и приготовить еду, используя тепло, полученное от тления дров.

Дымоход при желании можно вывести с задней стороны печи. Для удобства в конструкции печи имеется ящик, в котором можно будет собирать золу.

Плюсы

  • качественно реализованная система длительного горения;
  • возможность вторичного поджига;
  • печь небольшого размера;
  • адекватные технические характеристики;
  • не слишком большая цена;
  • довольно легко чистится.

Минусы

  • для улучшения тяги нужно отверстие в искрогасителе;
  • очень маркая печь;
  • печь сильно дымится.

Варвара Домовой

TMF Шеврон

TMF Шеврон

TMF Шеврон — дровяная печь-камин, которая будет выделяется среди прочих товаров, причем не только уникальным внешним видом, но и особой конструкцией нагревательных поверхностей

Привлекает внимание своей способностью обогреть небольшое помещение при своей мощности. Интересно, что корпус модели изготовлен из жаростойкой высоколегированной стали

При необходимости подобную печь можно легко разобрать и в дальнейшем собрать, если в этом есть необходимость. В собранном состоянии печь легко перевозится в машине.

Зольник легко очищается, а процесс горения при этом не будет прерываться. Портативный дымоход — в комплекте.

Плюсы

  • высокий ресурс службы;
  • удобство перевозки;
  • легкость сборки и разборки;
  • адекватные технические характеристики;
  • может работать в режиме длительного горения;
  • дымовая труба легко поворачивается в нужной плоскости;
  • имеется ящик для золы.

Минусы

  • к дымоходу — только верхнее подключение;
  • высокая цена;
  • соединение на стыках достаточно быстро разбалтывается.

TMF Шеврон

Теплодар Твист

Теплодар Твист

Дровяная печь-камин Теплодар Твист — отопительный прибор, который не только согреет, но и создаст волшебную атмосферу в доме. В конструкции печи имеется прямое остекление дверцы, благодаря чему будет удобно и приятно наблюдать за огнем.

Варочная поверхность есть и на этой печке: она поможет вам вскипятить воду для чая или сварить суп в случае, если отключат электроэнергию.

Огнеупорное стекло выдерживает до 750 градусов тепла при высокой мощности работы. Разрешенный диаметр дымохода — 150 мм.

Топочная камера изготовлена из вермикулита, верхняя панель — из чугуна, облицовка керамическая. С топливом проблем у печи не будет.

Плюсы

  • не нужно строить фундамент под неё;
  • хорошо протапливает помещение;
  • компактность;
  • адекватные технические характеристики;
  • интересный дизайн;
  • доступная цена.

Минусы

  • массивная плита;
  • маленькая варочная конфорка.

Теплодар Твист

Монтаж ПВК

Если в загородном коттедже планируется устройство водяного отопления от кирпичной печи (на дровах), теплообменник конструируется индивидуально, под определенную печь. Такое устройство практически не подлежит ремонту, поэтому для монтажа привлекают специалиста-печника, который сможет профессионально выполнить все работы:

  • Изготовить теплообменник и дважды проверить его качество – до и после установки.
  • Вмонтировать теплообменник на нужном этапе (после выполнения фундамента), затем продолжить кладку, соблюдая определенные правила. При монтаже теплообменника оставляют компенсационные зазоры, оставляющие 1-1,5 см до стенок топочной камеры, Зазоры, учитывающие тепловое расширение, нужны и при монтаже труб.
  • При монтаже теплообменника с трубами и для изоляции применять исключительно жаропрочные уплотнители.

Стальные трубы для изготовления теплообменникаИсточник 36doors.ru

Изготавливаем змеевик

Печное водяное отопление начинается с изготовления теплообменника. При определенном желании им можно оснастить уже имеющуюся печку, адаптировав его под размеры топки. В этом случае затраты будут минимальными. В принципе, змеевик может иметь любую конструкцию, а основой для его изготовления служит стальная труба с толщиной стенок 4-5 мм – такая толщина необходима с целью исключения прогорания змеевика от горящих дров. Также есть возможность использовать профильную прямоугольную трубу размером 60х40 мм.

Если есть возможность изготовить теплообменник для водяного отопления с помощью печи на дровах из нержавеющей стали, то это еще лучше – нержавейка обладает высокой стойкостью к коррозии. Неплохими характеристиками обладают змеевики из гнутой медной трубы.

Схема наиболее удачного змеевика.

Например, змеевик можно обустроить по чертежу на рисунке слева. Он изготавливается из металлических труб различного диаметра. Дрова здесь горят как-бы внутри теплообменника, а тепло передается в циркулирующую воду. При необходимости, вы можете выполнить змеевик по любой другой схеме. Есть и альтернативное решение – в доме строится кирпичная печь с водяным отоплением, теплообменником в которой выступает самая простая чугунная батарея.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
