Печь на отработанном масле

Отопление на отработанном масле для частного дома

Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.

Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.

Особенности использования

Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.

Виды топлива. Сколько получают тепла при сжигании одного литра?

Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.

Разновидности отработанных масел:

  • моторные масла и смазочные средства, используемые в различных видах транспорта;
  • индустриальные продукты.

Плюсы и минусы

Плюсы топлива:

  • Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
  • Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
  • Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.

Минусы топлива:

  • представляет опасность для здоровья, если продукт сгорает не полностью;
  • большие габариты дымохода — 5 м в длину;
  • сложность поджига;
  • плазменная чаша и дымоход быстро засоряются;
  • работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.

Как отрабатывают масло?

Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.

Также из индустриальных механизмов, компрессоров и энергетического оборудования.

Что не относится к подобному топливу?

Перечень продуктов, не относящихся к отработке:

  • переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
  • твердые отходы с отработкой;
  • растворители;
  • продукты, которые не подлежат такой же переработке, как отработка;
  • нефтетопливо природного происхождения из разлива;
  • другие неиспользованные нефтепродукты.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелкаСверлю отверстияПодшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камерыУстановил горелку

Правила эксплуатации и обслуживания печей на отработанном масле

Для того чтобы эксплуатация подобных агрегатов была безопасной, редакция Seti.guru рекомендует соблюдать некоторые правила:

  1. Категорически запрещается допускать к розжигу детей.
  2. Нельзя использовать для розжига легковоспламеняющиеся жидкости, такие как ацетон или бензин. В результате вспышки паров можно легко получить ожоги.
  3. Не стоит использовать отработку с частицами воды. Это приведёт к пожару.
  4. Добавлять отработку до полного выгорания топлива.
  5. Использовать печь в помещении без необходимой вентиляции.
  6. Запрещается использование печи при её неправильной работе (агрегат коптит или его горение нестабильно).

Обслуживание таких устройств сводится к периодической чистке камеры сгорания от негорючих остатков и прочистке дымохода от сажи (не реже одного раза в месяц).

Несоблюдение основных правил приводит к печальным последствиям

Если же по какой-то причине у домашнего мастера нет возможности самостоятельно изготовить подобный агрегат, его вполне можно приобрести в специализированных магазинах или на интернет-ресурсах.

Преимущества и недостатки

   Плюсы:

  • простота схемы, позволяет собрать печь на отработанном масле своими руками;
  • надежность и безотказность конструкции;
  • энергонезависимая технология (хотя наиболее эффективные модели, схемы которых мы будем рассматривать в дальнейшем, целесообразно оборудовать электровентилятором);
  • универсальность применения. Могут быть использованы не только для обогрева гаражей, теплиц и хозяйственных построек, но и для приготовления пищи;
  • экономичность – расход топлива составляет, в зависимости от величины печи, от 0,5 до 2 л/час.

   Минусы:

  • основным недостатком является довольно высокая пожарная опасность некоторых моделей с открытой камерой сгорания;
  • в сложных моделях с капельной подачей топлива не рекомендуется использовать загрязненную отработку. Необходима предварительная фильтрация топлива или присоединение фильтра на патрубок маслонасоса;
  • обязательно устройство дымоходной системы выведения отработанных газов, высотой не менее 4м. При этом нельзя допускать горизонтальных участков труб на всей протяженности вытяжной системы;
  • необходима систематическая и довольно частая чистка поддона печи, камеры сгорания и дымохода;
  • в процессе интенсивной работы печь довольно сильно шумит.

Печь на отработанном масле: разновидности конструкций

Существует несколько разновидностей масляных печей, которые функционируют на отработанном масле. Классической моделью является пиролизный аппарат. Он выполняется из готовых емкостей в виде бочек, труб, баллонов либо из листов сплава. В нижний сосуд заливается масло, которое расщепляется при недостаточном количестве воздуха. В верхнем баке происходит интенсивное сгорание его паров, за счет чего выделяется много тепла.

Регулировка температуры осуществляется подачей воздуха. Такая печь нуждается в постоянной очистке камер от накопившихся фракций. В ней отсутствует механическое управление температурой.

В нижний сосуд печки заливается масло, которое расщепляется при недостаточном количестве воздуха

У печки на отработке масла с помощью вентилятора реализовывается гарантированная подача воздуха во вторую камеру. Процесс горения происходит эффективнее, благодаря чему теплый воздух равномерно поступает в помещение.

Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей. Он отличается экономичностью. Однако самостоятельный процесс изготовления аппарата является весьма трудоемким, поэтому лучше приобрести заводское устройство данного типа. К тому же следует учесть, что самодельные капельные печки привередливы к качеству масла, которое перед подачей в печь необходимо предварительно разогреть.

Самой результативной моделью является печь на отработанном масле с наддувом. Она, в сравнении с буржуйкой, имеет более высокую стоимость. Дополнительное тепло поступает от вентиляторов обдува. Наддув можно выполнить с помощью моторчика авто кулера, а обдувание обогревателя обеспечит домашний пропеллер мощностью 220 В.

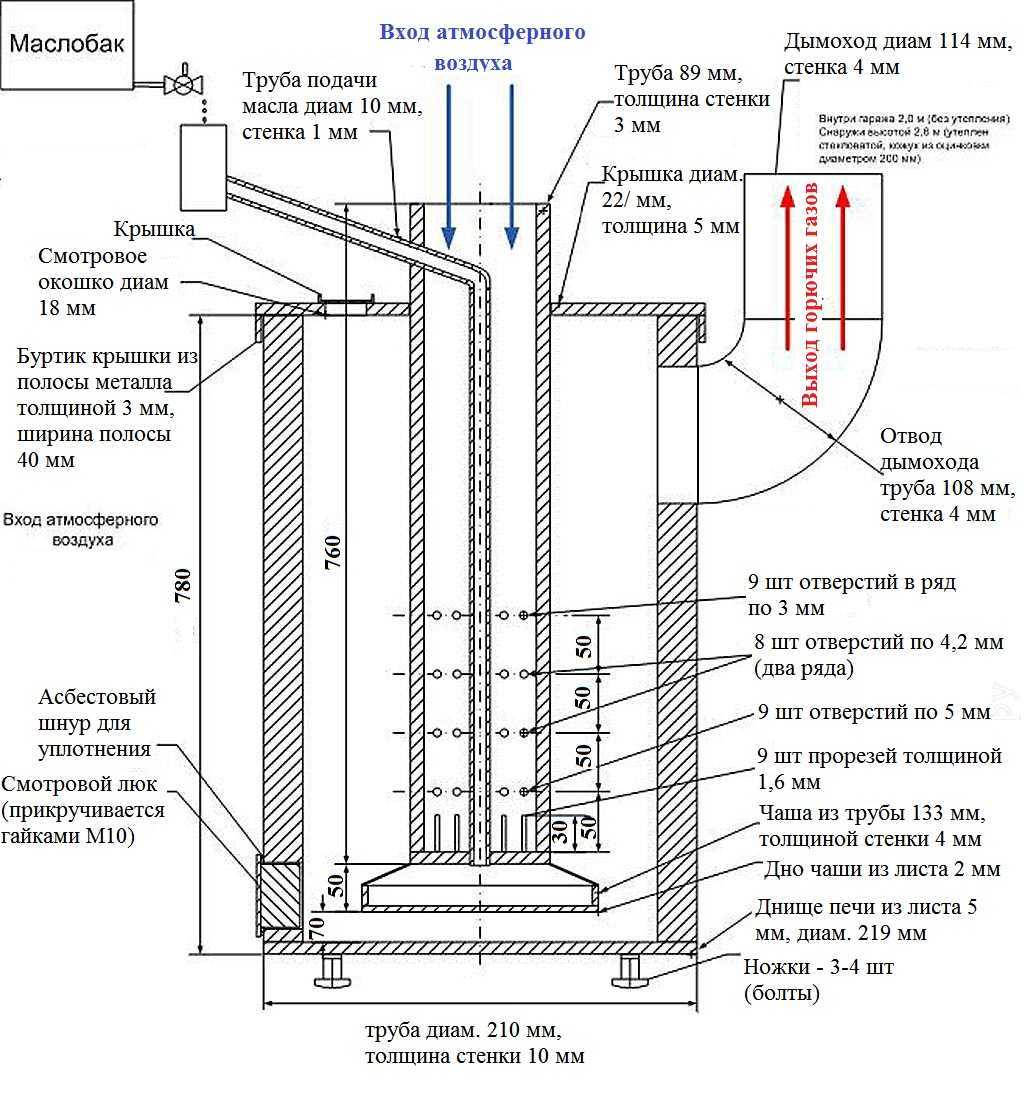

Стандартная схема печи на отработанном масле

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

  • баллон от газа на 50 литров;
  • стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
  • стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
  • лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
  • тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
  • пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
  • кусок шланга для подачи топлива;
  • пару хомутов;
  • кусок полудюймовой трубы. По ней в печку будет подаваться масло;
  • вентиль на полдюйма;
  • петли.

Дизельное отопление

Этот способ отопления используют для обогрева загородной недвижимости и гаражей.

Что представляет собой?

Такое отопление имеет схожий принцип работы с водяным контуром, но есть и свои нюансы. Котел, нагревающий теплоноситель, работает от дизельного топлива.

Жидкость разносится по системе и возвращается обратно с помощью циркуляционного насоса. После нагрева теплоносителя источник прекращает свою работу, а после остывания возобновляет.

Достоинства и недостатки

Плюсы дизельного отопления:

  • автоматизированная работа котла;
  • независимость от центрального отопления, благодаря чему отопление включает и отключает пользователь по своему усмотрению, исходя из температуры на улице;
  • распространенность топлива, которое можно приобрести на любой автозаправочной станции.

Недостатки:

  • высокая стоимость дизельного топлива;
  • высокая цена оборудования и комплектующих.

Вентиляция.

Вентиляционные дыры для вытяжки атмосферы никак не должны быть загорожены чем либо. Или в помещении станет повышенность угарного газа, то что способен послужить причиной к отравлению. Печи горят в отсутствии копоти и дыма, аромата не имеется, во многом эффективней деревянной печи. Жар печи вплоть до 900градусов – стремительный нагрев. Допустимо вспомогательное спецоборудование вентилятором, автоматически подачи масла, водяным баком, котлом, каменкой. Нагнутый дымоотвод повышает теплую подачу воздуха.Правила эскплуатацииДля использования печи подойдет хоть какое масло, искусственное оно либо минеральное. Заливать в бак возможно не более половины его размера, потому что должно быть место для образования паров.Когда как вы залили масло, нужно уяснить явное время, чтоб пары обогатились кислородом, после этого их зажигают с при помощи длинноватых спичек. Как случится возгорание паров, заслонку нужно закрыть наполовину, прогрева печи делают заслонку в этом положении, чтоб в центральной камере газы пламенели умеренно.

Технологии применения

Существуют различные технологии, позволяющие использовать отработанное масло:

  • тонкая очистка от загрязняющих частиц и суспензий и подготовка для вторичного использования;
  • разделение на фракции в установках для крекинга с целью получения жидкого печного топлива;
  • непосредственное сжигание в специально оборудованных топочных камерах, которыми для этой цели может быть оборудован котёл или печка.

Вторичное использование масел по прямому назначению возможно далеко не всегда. Для этой цели годится не любое вторичное сырьё. Очистке с целью повторного использования обычно подвергается отработка одного типа масла (а не смесь различных продуктов). Например, слитое трансмиссионное масло очищается от металлической стружки, твёрдых и жидких загрязнений, после чего вновь заливается в редуктор.

Для осуществления крекинг-процесса требуется наличие оборудования, которое обычно используется на нефтеперерабатывающих заводах. Таким образом, для переработки надо перевозить сырье на специализированные предприятия.

Использование отработки в качестве готового топлива более удобно, его можно осуществлять на месте. Для этой цели пригодно масло любого типа, а также произвольные смеси различных видов масел.

Технология изготовления (одна камера)

В процессе работы печи на отработанном масле должны находиться в вертикальном положении. Для этого требуется изготовить ножки – для этого подойдут куски труб или уголки. Одинаковые куски металла длиной около 20 см нужно приварить к корпусу будущей печки. После этого устанавливаем самодельный отопительный прибор в вертикальное положение.

В верхней части печки прорезаем отверстие для вытяжки. По размерам оно должно соответствовать радиусу подготовленной трубы.

Труба для вытяжки

Привариваем трубу для вытяжки. В корпусе трубы делаем отверстия. Для этой работы можно использовать болгарку с отрезным кругом. Отверстия делают на расстоянии 10 см от корпуса и высотой до 0,5 м. В этой же трубе на расстоянии одного метра делаем врез второй трубы – для дополнительного радиатора. Эту работу можно выполнить сварочным аппаратом. Дополнительный радиатор располагается параллельно полу, вдоль стены. Вверху самодельной печки делаем отверстие для подачи топлива.

Это самый простой вариант печи, который можно усовершенствовать и сделать удобным и безопасным. Например, на горизонтальный радиатор положить лист железа – тогда печь на отработке можно использовать не только для отопления, но и для подогрева воды и приготовления пищи.

Достоинства и недостатки агрегата

Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.

Преимущества отопительного прибора на отработке:

  • в результате горения машинного масла не образуется копоть и гарь;
  • прибор пожаробезопасен, так как горит не само масло, а его пары;
  • сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.

Устройство масляного отопителя

Минусы использования отработки:

  • перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
  • отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.

Отработку после слива нужно хранить в закрытых контейнерах

Схема печки на отработанном масле

Вообще любая печь на масле конструктивно состоит из трех частей:

  • Нижняя часть или камера-испаритель, где происходит процесс пиролиза,
  • Средняя часть, в которой идет горение пиролизных продуктов,
  • Верхняя часть, где расщепленные фракции топлива дожигаются и охлаждаются.

Схема печки на отработанном масле

Нижняя часть представляет собой широкий закрытый бак с резервуаром для топлива. Бак может быть как квадратной, так и круглой формы. Толщина стенок – 4 мм. Верхняя часть, сам бак и ножки из уголков или толстых трубок сварены в цельную конструкцию. Дроссельное отверстие у топливного бака обычно ничем не закрывается. Розжиг происходит как раз через него с применением факела.

Средняя часть – это вертикальная труба с отверстиями для поступления кислорода. Труба должна иметь толщину 4-5 мм. Согласно конструкции отверстий на трубе должно быть 48 штук диаметром 9 мм. Располагаться они должны горизонтальными рядами по 8 отверстий – всего 6 равномерных рядов.

Верхняя часть или камера дожига снабжена вваренной в нее трубой диаметром 100 мм и высотой 130 мм, предназначенной для монтирования дымохода. По форме верхняя часть аналогична нижней, но внутри нее сверху вваривается перегородка, помогающая не сразу выпустить в дымоход нагретые продукты сгорания паров масла. Толщина верхней крышки камеры дожига должна быть больше, чем у остальных деталей печи – 6 мм.

Размеры печки на отработанном масле должны соответствовать уже отработанным проектам – отступление от заданных величин чревато снижением КПД печки и ухудшением ее работы.

Для удобства можно оборудовать печь на отработке системой непрерывной подачи топлива. Принцип ее работы – всем известный со школьных времен принцип сообщающихся сосудов. На том же уровне, что и камера-испаритель, располагают стальную емкость для масла, соединяя их между собой трубой для подачи топлива. Расстояние между двумя баками должно быть не менее полуметра.

Печка на отработанном масле должна иметь дымоход высотой минимум 4 метра. Он не должен быть везде вертикальным – в помещении необходимо сделать колена под углом в 45º, чтобы большая часть тепла не уходила напрямую в трубу, а оставалась внутри комнаты. Естественно, уличная часть дымохода стандартно вертикальна.

Резервуар для шлама не должен быть разборным, иначе горячий шлам обязательно найдет дырочку для вытекания.

Самостоятельное производство

Самую простую конструкцию сделать сможет каждый. Есть достаточно много схем, как это сделать, по ним можно понять весь процесс производства.

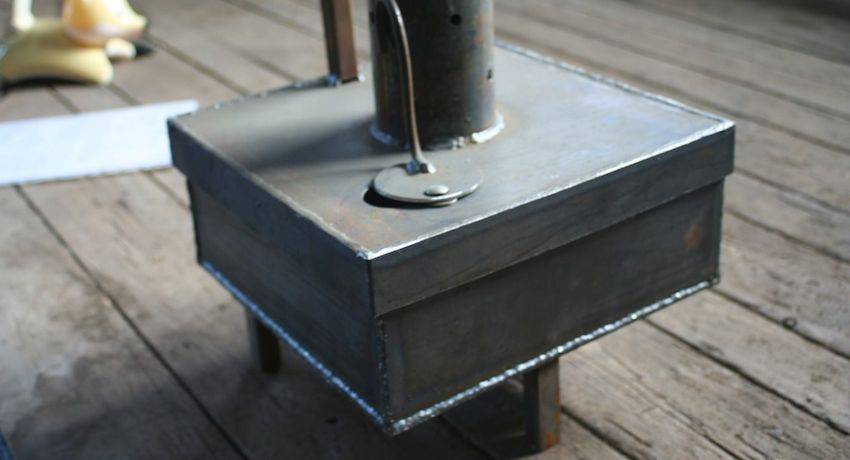

Интереснее будет рассмотреть печь на отработанном масле с наддувом. Чертежей также есть достаточно, но конструкция более сложная, поэтому требует дополнительных знаний в этой области.

Главное её преимущество в том, что она не будет большими партиями выбрасывать энергию на улицу, а будет организован медленный отбор тепла. Второе существенное отличие в наличии выдвижного ящика для масла, что позволяет легко его чистить. В более простых (полностью закрытых) ёмкостях делать это предельно тяжело.

Диаметр труб и объём ёмкости для масла необходимо выбирать исходя из квадратуры обогреваемого помещения.

Для среднестатистического гаража с размерами 3х6 м понадобятся детали таких размеров:

  • профильная труба 75×75×4 см;
  • топливный ящик 55×55×4 см.

Для самостоятельного производства необходимо выполнить такие пошаговые действия:

  1. Нарезать элементы выдвижного ящика. Трубы для дожигателя требуется порезать под углом 45°.
  2. В профиле меньшего размера вырезается болгаркой отверстие под ящик, а по бокам привариваются бортики. К ящику приделывается ручка.
  3. Конструкция сваривается вместе, а сверху высверливается отверстие под дымоходную трубу.

Для более эффективной работы и максимального отбора тепла к печке рекомендуется приделать удлинитель в виде 3-метровой трубы. В ней и будет догорать топливо. Но для более высокой степени безопасности рекомендуется обшить стенки гаража возле печки металлическими листами, забрать все деревянные полки и горючие вещества.

В этом видео вы узнаете об устройстве печи на отработанном масле:

На последнем этапе необходимо только разжечь топливо и настроить работу печки. При этом стоит главная задача — максимально снизить выброс чёрного дыма, так как это свидетельствует о том, что в системе недостаточно воздуха. Для настройки этого параметра требуется досверливать по несколько дырок и проверять количество выбросов. Но большое количество дырок может и навредить. Дым может выходить в помещение. Поэтому количество отверстий нужно правильно подогнать.

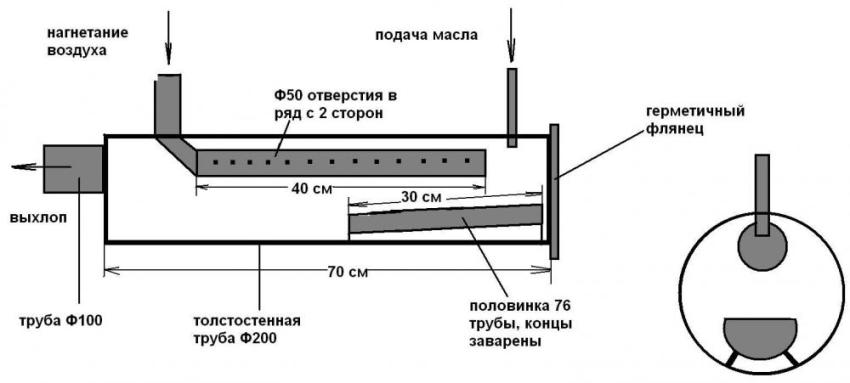

Сделать капельницу тоже достаточно сложно, но такая задача вполне выполнима. Зачастую для производства капельной печи на отработке используют баллон диаметром от 220 до 300 мм. Он имеют довольно толстые стенки, чтобы не пригорать длительное время. Также может подойти и стальная труба диаметром от 5 мм.

Идеальный вариант для этих целей — использовать жаростойкую хромированную трубу диаметром от 3 мм. Но дешёвым производство будет только тогда, если труба уже есть в наличии. Специально покупать такую не стоит, так как изготовление будет дорогостоящим.

Все остальные детали также можно найти в хозяйстве или радиорынке. К примеру, для наддува хорошо подойдёт вентилятор от Жигулей. Металлические трубы и прочие элементы есть в пунктах сдачи металлолома.

Технология производства капельной печи следующая:

  1. Чаша для пламени делается из трубы или берётся готовая стальная ёмкость. Поддон не должен быть слишком больших размеров, так как труба должна выниматься через люк.
  2. В корпусе с помощью болгарки вырезаются проёмы для дымохода и очистного люка.
  3. Изготавливается дожигатель. Не нужно делать все отверстия сразу. Лучше сделать треть от максимального количества, установленного в чертеже, а в процессе настройки доделать все остальные.
  4. К дожигателю приваривается крышка и воздуховод. В последний монтируется вентилятор.
  5. Аппарат собирается, проводятся настройки и проверяется его работа.

Для того чтобы аппарат вышел действительно надёжным, лучше его поместить в стальной корпус. Его необходимо сварить из профилированных труб. Для регулировки температуры нужно предусмотреть возможность изменения количества подаваемого топлива, а также надув вентилятора.

Опытные пользователи научились регулировать количество сгораемого топлива на глаз. Если масло подаётся каплями, то выгорает меньше 1 литр в час, а если наблюдается небольшая струя, то больше 1 литра. Для установки лёгкой регулировки подачи воздуха можно приобрести на китайском рынке дешёвый ШИМ.

После сборки всей конструкции необходимо проверить её работу. Процедура не отличается от предыдущих рекомендаций. Требуется добиться максимально чистого дыма и при этом не перестараться с отверстиями в разжигателе.

Если человек обладает определённым опытом, то сделать даже сложную буржуйку на отработанном топливе несложно. Если начинающий мастер никогда этой сферой не интересовался, то подойдёт самая простая конструкция из подручных материалов.

https://youtube.com/watch?v=ZZyiuKs18Ws

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелкаСверлю отверстияПодшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камерыУстановил горелку

Выводы и рекомендации по отбору тепла

Главный вывод звучит так: если вы являетесь одновременно сварщиком и слесарем, то решите задачу по изготовлению масляной буржуйки без особых затруднений. Повозиться придется лишь с настройкой и организацией подачи отработки в капельнице.

Как вы поняли, просто сделать печь на солярке и отработке недостаточно, надо еще правильно отобрать у нее теплоту, дабы она не улетала без пользы в дымоход. Практикуются следующие способы:

  1. Как уже говорилось выше, можно проложить дымоход под уклоном по всей длине помещения, а потом вывести его на улицу вертикально.
  2. Устроить обдув корпуса бытовым вентилятором.
  3. Обварить тело буржуйки дополнительными теплосъемными ребрами.
  4. Изготовить и поставить на дымоход экономайзер (в народе его называют регистром и бойлером) – теплообменник самоварного типа. Такие применяются в твердотопливных котлах и состоят из нескольких дымогарных труб, омываемых снаружи водой.

Простейший способ снять тепло с нагретого топливника — наварить ребра

Важный момент. Обдувать корпус чудо-печки не рекомендуется по понятным причинам. Водяной контур, установленный на дымоход, нужно подключать к системе отопления с принудительной циркуляцией и расширительным баком открытого типа, чтобы уберечься от закипания. При периодической топке трубопроводы заполняются антифризом.

Схема обвязки экономайзера с водяным отоплением

Последний способ отбора тепла – для опытных мастеров. Превратите простую капельницу в котел на отработанном масле – установите на корпус водяную рубашку толщиной 3—4 см и утеплите снаружи, как об этом рассказывается в последнем видео:

14.10.2018 19:52 2018-10-14T16:52:19.000Z

Описание:

БЕЗОПАСНАЯ ПЕЧЬ НА ОТРАБОТКЕ ИЗ ГАЗОВОГО БАЛЛОНА. ПЕЧЬ НА ОТРАБОТКЕ. ПЕЧЬ НА ОТРАБОТАННОМ МАСЛЕ. ПЕЧЬ ИЗ ГАЗОВОГО БАЛЛОНА. ПЕЧЬ ИЗ ГАЗОВОГО БАЛЛОНА НА ОТРАБОТКЕ. ОТОПЛЕНИЕ ОТРАБОТКОЙ

#БЕЗОПАСНАЯ_ПЕЧЬ_НА_ОТРАБОТКЕ_ИЗ_ГАЗОВОГО_БАЛЛОНА. #ПЕЧЬ_НА_ОТРАБОТКЕ.#ПЕЧЬ_НА_ОТРАБОТАННОМ_МАСЛЕ. #ПЕЧЬ_ИЗ_ГАЗОВОГО_БАЛЛОНА. #ПЕЧЬ_ИЗ_ГАЗОВОГО_БАЛЛОНА_НА_ОТРАБОТКЕ.#ОТОПЛЕНИЕ_ОТРАБОТКОЙ #ЧЕРТЕЖ_ПЕЧИ_НА_ОТРАБОТКЕ #ПЕЧЬ_НА_ОТРАБОТКЕ_КАПЕЛЬНОГО_ТИПА #ПЕЧЬ_НА_ОТРАБОТКЕ_СВОИМИ_РУКАМИ

Печь на отработке – нестандартное, но очень эффективное решение для обогрева технических помещений, автомастерских и гаражей. Такая конструкция предназначена для быстрого и экономного отопления при минимальных затратах и высоком КПД. Учитывая то, что производственные помещения редко бывают утепленными, мощность печи должна быть выше стандартной, которая рассчитывается по формуле 5 кВ/50 м 2 . В нашей статье вы узнаете, как сделать печь на отработке своими руками: чертежи из газового баллона, видео запуска, плюсы и минусы такой конструкции.

Если принимать во внимание сложность изготовления и стоимость топлива, печь на отработке из газового баллона – самый бюджетный и самый эффективный вариант. Во многом помогает сама форма – сферическая, по сути, идеальная топка

Для любой печи основополагающим является наличие двух отверстий – входного, куда загружается топливо, и выходного – откуда выходят переработанные газы, и это легко сделать из уже готового баллона. Его форма подходит еще и тем, что цилиндр удерживает необходимое давление, при этом расход металла минимальный.

Фото 1 Схема печи на отработке из газового баллона

  1. Газовый баллон на 50 литров
  2. Стальная труба для вывода горящих газов, с перфорацией, диаметром 100 мм с толщиной стенки 3-5 мм.
  3. Стальная труба теплообменника, диаметром 100 мм с толщиной стенки до 3-5 мм.
  4. Перегородка между испарительной камерой и камерой сгорания, стальной лист толщиной 4 мм.
  5. Козырек над теплообменником, повышает эффективность нагрева трубы, стальной лист толщиной 4 мм.
  6. Чаша испаритель, можно использовать автомобильный тормозной диск.
  7. Соединительная муфта.
  8. Водопроводная полудюймовая труба для подачи отработки в камеру сгорания.
  9. Вентиль, регулирующий подачу топлива – обычный сантехнический шаровой кран.
  10. Шланг подачи топлива, допускается применение гибкой, огнеупорной трубы.
  11. Емкость для хранения отработки, подойдет любой баллон с интегрированным игольчатым вентилем.
  12. Завихритель потока воздуха. Используются два сваренных угольника с шириной полки 50 мм.
  13. Канальный вентилятор.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
