Пиролизная печь своими руками

Плюсы и минусы газогенераторов

Агрегаты пиролизного горения отличаются высокой эффективностью и располагают массой конкурентных преимуществ:

высокая производительность – КПД до 95%;
экологичность – минимальный уровень дыма, отсутствие сажи;
комфортное обслуживание – загружают топливо 1-2 раза в сутки в зависимости от модели, нет необходимости постоянного контроля подачи горючего;
вариативность топлива – пиролизы способны работать на любом твердом горючем ресурсе. Это могут быть различные материалы, включая торф, пеллеты, древесину, уголь. Также в ход идут опилки, шелуха, картон и другие виды производственных отходов.

Еще одним плюсом в копилку отмечают доступность самостоятельной сборки и монтажа заводской модели газогенератора и возможность изготовления пиролизной печи своими руками.

Основным недостатком агрегатов длительного горения считается высокая стоимость изделия. В зависимости от мощности модели реализуются в диапазоне от 30 и до 100 тыс. рублей и более. Поэтому многих привлекает идея самостоятельного изготовления пиролизной печи для дома из недорогих материалов.

Среди минусов эксплуатации пиролизных устройств также отмечают требования к качеству топлива. Дрова необходимо хранить в надлежащих условиях, чтобы обеспечить оптимальный уровень влажность. Иначе снижается эффективность работы агрегата, так как наличие влажных паров негативно отражается на процессе переработки газов.

Что такое пиролиз?

Пиролиз иногда называют «сухой перегонкой». Все дело в том, что твердое топливо при невысоких температурах (плюс 200-800 °C) и небольшом количестве кислорода не горит, хотя и выделяет тепло. При таких условиях топливо тлеет, выделяя пиролизный газ. Остается лишь твердый остаток, который носит название древесный кокс.

Так вот пиролизный газ, если смешать его с необходимым количеством кислорода, образует горючую смесь, при сгорании которой выделяется огромное количество тепловой энергии. На этом принципе и работают пиролизные котлы и печи.

Твердый кокс, оставшийся после выделения горючего газа, не остается без дела. Он продолжает тлеть, прогорая до конца. Так что в итоге остается только небольшое количество золы.

Составление чертежа

Главная пропорция по ходу изготовления самодельной печки Бубафоня из газового баллона — это математическое отношение параметра внутреннего диаметра корпуса и его высоты. Оно должно находиться в пределах от трех до пяти к одному. Оптимальное значение диаметра — от 30 до 80 см.

Делать диаметр корпуса печи меньшим 30 см не эффективно, поскольку кислород слишком быстро будет циркулировать по камере сгорания, не вступая в полноценную реакцию с дровами. Это приводит к заметному снижению КПД прибора. В камерах диаметром более 80 см возникает другая проблема — в ней дрова с краю горят очень медленно, а по центру – быстрее. По ходу выгорания топлива возникает провал, в который опускается поршень. Как результат, пламя постепенно угасает. На чертеже диаметр удобнее обозначить буквой D, а высоту – H.

Принцип работы пиролизной печи

В чем заключается принцип работы этой печки? Процессы, происходящие в ней, многим незнакомы, поэтому необходимо более подробно изучить принцип действия пиролизной печи.

Отличительной чертой пиролизной печи своими руками от обычной является то, что топливо в ней сгорает тогда, когда образуется недостаток кислорода. И это удивительно, потому что в обычных конструкциях топливо сгорает, если есть большое количество кислорода и это обеспечивает нормальное функционирование всей системы обогрева.

Как происходит процесс пиролиза? Когда сжигается углеводородное топливо, начинается процесс окисления и выделения тепла. Топливо под влиянием высокой температуры сгорает не до конца, выделяя при этом большое количество различных газов. Чем выше температура будет при недостатке кислорода, тем интенсивнее начинают выделяются эти газы.

Таким образом, принцип работы пиролизной печи своими руками заключается в сжигании этих газов. Именно поэтому такие печи по-другому называются газогенераторами. Пиролиз – это процесс разложения топлива на составляющие части при его нагревании, с последующим их сжиганием и выделением тепла.

Как работает данный котел? Котел состоит из следующих элементов:

Камера газификации
Камера дожигания
Система подачи воздуха (первичная, вторичная)
Водяная рубашка
Колосниковая решетка

Элементы котла

Принцип работы заключен в следующем:

В камеру газификации загружается топливо и поджигается.
Из топлива начинает вырабатываться газ.
В камеру подается первичный воздух, и из-за избытка давления газ начинает поступать в нижнюю камеру дожигания.
В камеру дожигания подается вторичный воздух, и образовавшаяся смесь горит при большой температуре.
Вода, находящаяся в водяной рубашке котла, нагревается и подается в систему отопления, одновременно во входную часть рубашки подается обратка.
Используемый теплоноситель служит одновременно охладителем котла.

Это основной принцип работы. Но для правильного функционирования требуется соблюдать строгие пропорции воздушно-топливной смеси. В противном случае сгорание будет протекать неровно, с повышенной задымленностью. Итак, на вопрос, можно ли изготавливать пиролизные печи своими руками, ответим положительно. Но сразу стоит оговориться:

Для изготовления такого агрегата мало иметь хорошие навыки в проведении сварочных работ или наличие на руках рабочих чертежей агрегата.
Необходимо использование качественных материалов, многие из которых имеют высокую стоимость.
В первую очередь это относится к металлу. Для изготовления потребуется хорошая легированная сталь.
Потребуется соответствующая электроника. Если, конечно, вы не планируете нанять печника для постоянного контроля над котлом.

Говорить о применении подобного котла для основного обогрева жилья не приходится. Чтобы изготовить пиролизный котел, можно, конечно, взять старые бочки, куски труб и прочий железный хлам, который также используется для строительства железной печи. Но надо понимать, что процессы, происходящие в данном агрегате, требуют соблюдения определенных условий для его нормальной работы.

Преимущества и недостатки пиролизной печки

К преимуществам конструкции подобного типа можно отнести следующее:

Устройство пиролизной печи.

Поддержка заданной температуры теплового носителя длительный период. Этого можно добиться путем увеличения объема камеры для загрузки.
Минимальное содержание вредных веществ в момент сгорания топлива. С помощью данной конструкции можно поддерживать здоровую и комфортную атмосферу в помещениях, в случае если она будет правильно установлена.
В подобной печке можно сжигать различные отходы, например, резину, ДВП или пластмассу. Все подобные материалы могут использоваться в качестве топлива. Однако это не значит, что топливо должно состоять исключительно из отходов. Отходы должны составлять 1/3 часть всего топлива.

Данная печка имеет и недостатки. Наиболее существенными из них являются следующие:

Требования к топливу. Все топливо обязательно должно быть сухим. Влажную древесину использовать не допускается, так как при влажном топливе процесс пиролиза будет невозможен. Вместо получения тепловой энергии она будет теряться с паром и продуктами горения.
Сравнительно большие размеры. Это является недостатком, в случае если печку планируется расположить в небольшом помещении.
Сравнительная энергозависимость. Вентилятор, который будет поддерживать тягу, не сможет постоянно работать.
Печка нуждается в постоянном уходе. Надо будет своевременно подкладывать дрова и помнить о том, что необходимо закрыть заслонки после топки. Перед следующей топкой надо обязательно выбрать из печки уголь, после чего выполнить все действия еще раз.

Работа кирпичной пиролизной печи.

Перед выполнением работ по монтажу понадобится составить схему изготавливаемой конструкции и выполнить необходимые расчеты. Проще всего взять готовую схему, к примеру, исходя из расчетов Беляева. Она рассчитывается на кирпичную конструкцию мощностью менее 40 кВт.

Периметр печи выкладывается из керамического кирпича. Чтобы устроить внутренние перегородки, понадобится использовать шамотный кирпич. Использовать конструкцию можно, после того как будут выполнены ее сборка и подключение вентилятора. Обязательно нужно учитывать время горения для всех материалов, чтобы вовремя подкладывать топливо. В качестве материалов для отопления можно использовать прессованные брикеты

После запуска пиролизной печи достаточно важно определить ее коэффициент полезного действия. Сделать это просто: нужно лишь принюхаться к запаху дыма, который выходит из трубы

Если в нем нет примесей угарного газа, то это значит, что коэффициент полезного действия находится на высоком уровне.

В процессе сооружения пиролизной печки своими руками необходимо соблюдать все существующие правила пожарной безопасности. Если какое-либо из правил будет нарушено, то конструкция может нанести не только материальный ущерб, но и угрозу здоровью жильцов и посетителей частного дома, в котором устанавливается кирпичная пиролизная печь своими руками. Конструкцию рекомендуется размещать в отдельной нежилой комнате. Для печки нужно устроить основание из кирпича или стяжки бетона. Камеры топки надо дополнительно защитить с помощью листа из толстого металла.

Топливо для пиролизной печи должно быть сухим.

Одним из существенных достоинств подобной печки является то, что в данном случае можно использовать в качестве теплового носителя как воду, так и воздух. Следовательно, в зимний период трубы будут защищены от промерзания, в связи с чем не понадобится сливать систему.

Котел подобного типа необходимо располагать на расстоянии 20 см от стенок. Помещение с печью должно обязательно оборудоваться дополнительной вентиляцией.

Чтобы соорудить печь своими руками, понадобится подготовить следующие элементы:

Керамический кирпич (приблизительно 400 шт).
Шамотный кирпич (примерно 100 шт).
Лист стали размерами 6х1,5 м. Толщина изделия должна быть более 4 мм.
Колосники из чугуна (3 шт).
Вентилятор большой мощности. Минимально возможная мощность составляет 300 Вт.
Рычажный регулятор температуры.
Дверка поддувала.
Топочная дверка.
Электрический аппарат для сварки.
Электрическая дрель.
Несколько болгарок с разным диаметром круга.
Трубы различного диаметра.
Профтруба.
Электроды для электрической сварки.
Датчик температуры.

Конструкция

Мощность определяет габариты конструкции. Процедура создания своими руками включает такие операции:

сварка двух камер и стального корпуса;
создание фундамента из кирпича;
создание отверстий, организация подачи воздуха в камеры;
вырезка окна камеры, установка двери;
в выводящую трубу вставляется вентилятор;
стенки котла вырезаются из листовой стали и профилированной трубы (для ребер жесткости) с использование болгарки;
в передней стенке создается отверстие, учитывая размеры дверцы;
для создания емкости для воды используется листовая нержавеющая сталь;
теплообменник делается своими руками из комплекта водопроводных труб.

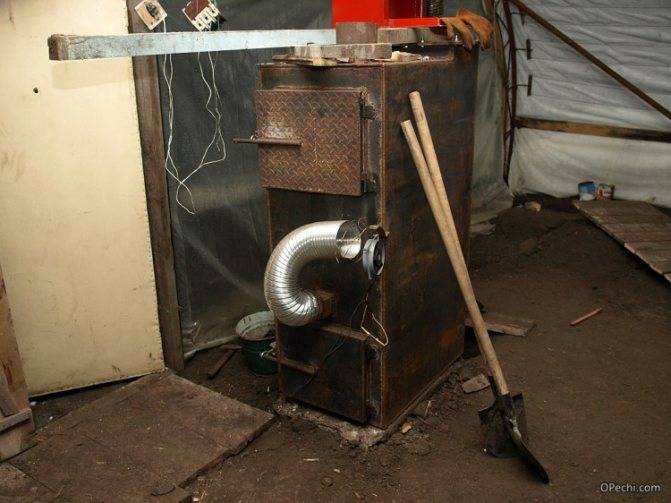

Пиролизный котел самостоятельного изготовления

Особенности изготовления пиролизного котла

Материалы

Корпус пиролизного котла лучше делать из листовой стали (от 2 мм, в зависимости от расчетной мощности). Модели котлов, которые собираются из толстостенной трубы, вряд ли подходят для организации отопления частного дома. В основном такими установками обогреваются различные подсобки, гаражи или времянки.

Более габаритные пиролизные котлы монтируются по образцу большинства теплогенераторов – прямоугольной формы. В некоторых случаях, если модель мощная, ее стенки (изнутри) целесообразно выложить шамотным кирпичом.

Размеры пиролизных котлов

Один из самых интересных и «таинственных» вопросов по данной теме. Все расчеты делаются применительно к конкретному дому, его отопительной системе, со всеми ее нюансами, схемами и так далее. Автор не будет приводить математических выкладок и просит поверить на слово. Проектирование пиролизного котла лучше поручить специалисту. Разработка документации стоит денег, но в любом случае это обойдется дешевле приобретения установки промышленного изготовления.

А если учесть, что ошибки в расчетах повлекут дополнительные расходы (и весьма ощутимые), связанные с разного рода переделками и модернизациями, то целесообразность именно такого решения более чем очевидна.

Специфика эксплуатации пиролизных котлов

Без знания некоторых нюансов использования такого оборудования приниматься за изготовление подобной модели теплогенератора не имеет смысла.

Довольно «жесткие» критерии влажности сжигаемого топлива. Например, для дров максимальное значение – 33±2%. С чем это связано? Повышение температуры инициирует испарение влаги, содержащейся в продукте. Естественно, пар начнет смешиваться с пиролизными газами и негативно влиять на интенсивность процесса горения. Применение влажного топлива резко снижает КПД установки.

Не все разновидности твердого топлива подходят для сжигания в пиролизных котлах. С учетом специфики их работы, можно использовать лишь материалы, характеризующиеся высоким газообразованием при сгорании. Недостаток летучих веществ сказывается на эффективности эксплуатации пиролизных моделей. Проще говоря, дров расходуется много, а толк минимальный.

В заключение можно указать, что самая дешевая модель (причем небольшой мощности) стоит в пределах 48 000 рублей. В заключение можно указать, что самая дешевая модель (причем небольшой мощности) стоит в пределах 48 000 рублей. И еще не факт, что такой пиролизная установка полностью устроит хозяина. Например, габаритами в соответствие с выбранным местом для монтажа. Если подумать, то изготовление пиролизного котла своими руками, по индивидуальным чертежам – неплохое решение проблемы отопления частного дома, особенно если невозможно его подключение к магистрали газоснабжения.

Сборка своими руками

Когда изготавливается пеллетная горелка своими руками, важно уделить особое внимание корзине. Часто из-за ее неправильной реализации может происходить застревание пеллет. При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет

Уделить внимание также стоит зазору между дном корзины и задней стенкой. Он должен быть не меньше 6 мм, но на 2 мм меньше размера пеллет

Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези. Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер. Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет

Кроме корзинки, щепетильный подход требует и бункер, в котором будут храниться пеллеты. Проблемы начинаются с теми бункерами для пеллет, которые сделаны на глаз и по вольному чертежу. Слева на схеме сверху приводятся размеры и чертежи бункеров, которые используются в Пеллетронах. При площади жилища в 150 м 2 одного такого бункера хватит на сутки. Справа снизу на этом же рисунке приводится чертеж и размеры камеры сгорания. Основой для них послужила пеллетная горелка Пеллетрон 15. Коридор, по которому будет происходить движение вторичного воздуха лучше выполнить в форме буквы «Г». Это необходимо для лучшего перемешивания вторичного воздуха с пиролизными газами. Таким образом повыситься КПД установки. Для камеры сгорания понадобится особый вид стали, который выдерживает высокие температуры. При этом сварить ее в домашних условиях получиться только при наличии точечной сварки, т. к. обычный сварочный аппарат сможет с трудом прогреть ее. Понадобятся листы с минимальной толщиной в 2 мм. Интересная конструкция пеллетной горелки приведена в видео ниже.

Топливо для пиролизных теплогенераторов

Дрова являются основным и самым эффективным сырьём для пиролиза, причём лучшим вариантом считаются твёрдые лиственные породы древесины. Но пиролизные печи способны работать и на других видах твёрдого топлива органического происхождения. Это может быть:

торф,
уголь/кокс,
жмых, солома,
стружка и щепа древесины,
топливные брикеты,
пеллетные гранулы.

Обратите внимание! В газогенераторных печках можно утилизировать полимеры, резину, вторичную древесину и другие горючие отходы. Главное, чтобы в каждой такой загрузке было не менее 75 процентов нормального органического топлива

Физические характеристики топлива (и особенно его качество) сказываются на эффективности пиролизных печей. Например, если на дровах имеется толстая и плотная кора, выход продуктов пиролиза будет в полтора-два раза меньше номинального. Такой же негативный эффект наблюдается при сжигании древесины, поражённой гнилью. Многое зависит от размера дров: считается, что крупные поленья обеспечивают большую длительность процесса, но снижают общую энергоэффективность теплогенератора, хотя в некоторых конструкциях можно использовать даже нерубленные чурки.

Основные типы сырья для пиролиза

Обратите внимание! Для нормального функционирования пиролизной печи необходимо использовать хорошо высушенное топливо. Дело в том, что при термодеструкции влажной древесины выделяется большое количество водяных паров, которые смешиваются с пиролизными газами и препятствуют процессу горения

Условия эффективного протекания процесса пиролиза для каждого вида сырья будут существенно отличаться, поэтому при изготовлении пиролизной печи своими руками чертежи необходимо корректировать, чтобы адаптировать конструкцию под конкретное топливо.

Технология изготовления пиролизногокотла

Для изготовления мощного котла необходимы навыки работы с болгаркой и сварочным аппаратом, а также умение разбираться в чертежах и точный измерительный инструмент. Чертеж пиролизного котла приведен на рисунке. Ниже в таблице указаны размеры, соответствующие котлам различной мощности.

Чертеж пиролизного котла

Описание элементов

При самостоятельном изготовлении котла мощностью выше 25 кВт рекомендуется строго придерживаться размеров и чертежа, в противном случае котел нельзя будет назвать безопасным.

Таблица размеров

Для изготовления стенок котла лучше использовать жаропрочную сталь, в этом случае котел будет служить значительно дольше. Если жаропрочной стали нет, можно сделать корпус котла из обычной конструкционной стали 8 мм, при этом обязательно нужно выполнить внутри камер котла футеровку шамотным кирпичом.

Последовательность выполнения операций:

Из листовой стали выполняют корпус котла. Болгаркой вырезают из листа металла детали котла, в стенках вырезают отверстия для загрузочной дверцы и дверцы зольника, а также все указанные отверстия для патрубков и дымососа

Очень важно точно соблюдать указанные на чертеже размеры. Зачищают края и соединяют детали с помощью сварочного аппарата, работающего на постоянном токе

Швы зачищают от окалины и шлифуют.
Приваривают патрубки, проверяя швы на герметичность. Выполняют внутренний монтаж защитного теплообменника на задней стенке котла из трубы соответствующего диаметра, проверяют теплообменник на отсутствие течей повышенным давлением от компрессора, после чего устанавливают заднюю стенку камеры из жаропрочной стали.
Выполняют монтаж перегородки, разделяющей камеры газификации и сжигания газа. Между ними устанавливают чугунный колосник. В верхней части камеры газификации выполняют канал подачи воздуха с заслонкой. Нижнюю камеру также оснащают воздуховодом и футеруют шамотным кирпичом с нижней и боковых сторон.
Изготовляют дверцы из жаропрочной стали, усиливая их металлическим уголком так, чтобы создать максимальную герметичность. Дверцу топочной камеры и зольника навешивают на петли и оснащают запорными ручками. Дверцы должны прилегать плотно и без зазоров.
Котел устанавливают в нежилом помещении на ровную бетонную или кирпичную поверхность. Присоединяют к котлу дымоход типа «сэндвич» или просто утепляют трубу минеральным негорючим утеплителем. Подключают к котлу водяной контур. Устанавливают дымовой насос. Для того, чтобы котел работал в автоматическом режиме, дополнительно устанавливают контроллер температуры с датчиками, управляющий открытием воздушных заслонок и подачей воздуха, а также дымососом.

Пиролизный котел из бочки

Нам потребуется 200 литровая металлическая бочка. Можно взять готовую, а можно изогнуть и сварить лист стали толщиной 3-4 мм. Срезаем у нее верхний торец и делаем из него крышку, приварив по окружности полоску металла. По центру высверливаем отверстие под воздуховодную трубу. Сбоку в верхней части бочки сверлим отверстие под дымоход и ввариваем в него дымоходный патрубок.

Следующим делаем поршень. Он представляет собой круг, по диаметру несколько меньший крышки бочки, чтобы он мог в нее поместиться. По центру сверлиться отверстие и к нему приваривается воздуховодная труба, по которой кислород будет поступать в топку.

Пиролизный котел из бочки

В верхней части делаем заслонку, которая будет регулировать количество поступающего внутрь воздуха. Для этого сверлим сквозное отверстие, вставляем в него плотный штырь и привариваем внутри к нему небольшую пластину. Вращая его, мы меняем площадь отверстия.

Снизу стальной лист необходимо утяжелить, чтобы при сгорании поршень под своей тяжестью опускался и измельчал сгоревшее топливо

Важно, чтобы все сварочные швы были герметичны. Если этого не будет, котел не сможет работать достаточно эффективно. Пользоваться таким самодельным котлом просто

На дно засыпается топливо и поджигается. Когда оно достаточно разгорится, сверху устанавливается поршень и закрывается крышка. По мере горения, поршень постепенно будет опускаться

Пользоваться таким самодельным котлом просто. На дно засыпается топливо и поджигается. Когда оно достаточно разгорится, сверху устанавливается поршень и закрывается крышка. По мере горения, поршень постепенно будет опускаться.

Под ним будет происходить процесс тления, а сверху него будут сгорать выделяемые газы. Такая конструкция еще называется пиролизной головкой и может работать на дровах или смежных видах топлива из древесных отходов.

Пиролизный котел – принцип работы

Как работает данный котел? Котел состоит из следующих элементов:

Камера газификации
Камера дожигания
Система подачи воздуха (первичная, вторичная)
Водяная рубашка
Колосниковая решетка

Принцип работы заключен в следующем:

В камеру газификации загружается топливо и поджигается.
Из топлива начинает вырабатываться газ.
В камеру подается первичный воздух, и из-за избытка давления газ начинает поступать в нижнюю камеру дожигания.
В камеру дожигания подается вторичный воздух, и образовавшаяся смесь горит при большой температуре.
Вода, находящаяся в водяной рубашке котла, нагревается и подается в систему отопления, одновременно во входную часть рубашки подается обратка.
Используемый теплоноситель служит одновременно охладителем котла.

Принцип понятен – что еще?

Для изготовления такого агрегата мало иметь хорошие навыки в проведении сварочных работ или наличие на руках рабочих чертежей агрегата.
Необходимо использование качественных материалов, многие из которых имеют высокую стоимость.
В первую очередь это относится к металлу. Для изготовления потребуется хорошая легированная сталь.
Потребуется соответствующая электроника. Если, конечно, вы не планируете нанять печника для постоянного контроля над котлом.

Пиролизная печь из хлама — можно, но нужно ли?

Кто-то может возразить, что слышал или видел, что пиролизный котел был изготовлен из подручных средств непосредственно во дворе и при этом он прекрасно работает. Все это верно, за одним маленьким исключением. Подобные котлы являются опытными образцами и в первую очередь способны продемонстрировать принцип работы. Говорить о применении подобного котла для основного обогрева жилья не приходится. Чтобы изготовить пиролизный котел, можно, конечно, взять старые бочки, куски труб и прочий железный хлам, который также используется для строительства железной печи. Но надо понимать, что процессы, происходящие в данном агрегате, требуют соблюдения определенных условий для его нормальной работы. Конечно, установив ручные регуляторы подачи первичного и вторичного воздуха, можно добиться устойчивой работы данного котла. Но вы, надеемся, не планируете все время находиться непосредственно возле него?

Что такое печи с двойным дожигом. Устройство и преимущества

В настоящее время на рынке можно встретить огромное количество отопительных печей и каминов, при этом продавцы, расхваливая свой товар, расскажут Вам о большом количестве дополнительных функций, таких как длительное горение, подвод воздуха или даже — двойной дожиг. А что такое двойной дожиг? Какие преимущества он дает и так уж ли он необходим владельцу печи или камина? В данной статье мы постараемся ответить на все вопросы касающихся функции двойного дожига дымовых газов в современных печах и каминах.

Сам термин дожиг дымовых газов подразумевает, что догорают какие-то дымовые газы. Что это, и о каких газах речь? Возможно, для кого то будет неожиданностью, но при сгорании твердого топлива, например дров – горят газы! Да именно газы, образуются в процессе сгорания дров, и с участием содержащегося в воздухе кислорода обеспечивают пламя с выделением тепла.

Как работает печь с двойным дожигом

Так, что же из себя представляет печь с двойным дожигом, и как она обеспечивает этот дожиг дымовых газов? Прежде всего, особенностью таких печей является особая конструкция топки, в которой специальным образом происходит забор дополнительного воздуха, потоки которого распределяются по системе каналов, нагреваются и подаются в камеру сгорания.

Распределение потоков воздуха в печах каминах с двойным дожигом

Условно, по этапно, процесс двойного дожига можно описать так:

Дополнительный воздух поступает через отверстия забора воздуха
Проходя через каналы вдоль стенки топочной камеры воздух нагревается, в результате нагрева образуется давление
Предварительно нагретый воздух, через ряд отверстий в верхнем уровне камеры сгорания подается в топку печи
Смешиваясь с дымовыми газами, обеспечивает их более полное сгорание.

На приведенном ниже видео показан процесс двойного дожига в современных датских печах каминах Morso серии 7110. На данном видео ролике Вы можете увидеть подачу в камеру сгорания дополнительно подогретого воздуха через два ряда отверстий в топке данной печи.

Как отличить печь с двойным дожигом от обычной печи

Конечно, можно положится на слова продавца о наличии данной функции у понравившейся печи или камина. Однако не стоит забывать, что продавец прежде всего планирует заработать, продав Вам товар, пускай даже не самого высочайшего качества, пользоваться сам он им не намерен. По этому, не стоит покупать печь для своего дома абы где, а только в местах с хорошей репутаций, где продавцам можно доверять.

Визуально, наличие функции двойного дожига можно определить заглянув в топку печи. У печей с функцией длительного горения в верхней части топки можно увидеть ряд отверстий для подачи предварительно нагретого воздуха.

Ряд отверстий для подачи дополнительного воздуха в топку печи при двойном дожиге

Однако, следует учитывать, что некоторые недобросовестные производители, просто создают отверстия в топке печи, эмитируя наличие функции двойного дожига

Поэтому, прежде чем выбрать и купить печь камин, лучше обратить внимание на репутацию производителя

Преимущество печей с функцией длительное горение

Печи с функций длительное горение, несомненно имеют ряд преимуществ перед обычными печами:

Красивое горение – печи с двойным дожигом, как правило обеспечивают более красивое сгорание. Пламя в такой печи более объемно, имеет завораживающую красивую форму.
Эффективность печи – такие печи более эффективно используют топливо (дрова), которые сгорают практически полностью, оставляя минимум золы. Дополнительный воздух в топке печи, смешиваясь с дымовыми газами, обеспечивает их более полное сгорание. Так достигается максимальная высокая температура и теплоотдача камина.
Сохранность дымохода. В печах с двойным дожигом образуется и попадает в дымоход минимальное количество сажи и копоти. В печах с обычным режимом горения напротив, образуется большое количество сажи, которая попадая в дымоход смешивается с влагой, образует агрессивную среду и приводит к его коррозии. Дымоход при использовании печей длительного горения будет служить более длительное время.
Экологичность. Топливо в печах с двойным дожигом, сгорает практически полностью, с минимальными выбросами в атмосферу продуктов сгорания, и практически не загрязняют окружающую среду. Жители Российской Федерации не предают большого значения экологической безопасности, а к примеру в странах Евросоюза – установлены зоны контроля дымовых выбросов, где запрещено использовать печи без двойного дожига. И многие производители отказываются от производства старых моделей печей и каминов без двойного дожига.

Камера сгорания

В любой пиролизной печи есть две камеры. Одна из них – это основная топка, которая предназначена для генерации газа и сжигания твёрдого угольного остатка. Именно в неё закладываются дрова (или подаётся измельчённое сырьё), которые после розжига продолжают тлеть при закрытых дверцах. В другой камере осуществляется смешивание летучих продуктов пиролиза с вторичным воздухом, что при наличии высокой температуры (около 1000 градусов) обеспечивает воспламенение газа и его стабильное горение.

Каким бы образом ни были взаимно ориентированы эти камеры, между ними всегда есть проём для перетока пиролизного газа. В конструкциях, где камера дожига расположена ниже топки, между ними устанавливается колосниковая решётка. В металлических печах с верхним расположением камеры сгорания газов разделка внутреннего пространства выполнена с помощью специальных горизонтальной пластин, которые могут быть полыми и являться также элементами теплообменника. В аналогичных по компоновке теплогенераторах, собранных из кирпича, между камерами создаётся кирпичная переборка с так называемым «газовым окном» или «форсункой».
