Пластиковые трубы для отопления: характеристики, требуемый диаметр для монтажа своими руками

Преимущества использования полипропилена в отопительных системах

Таких преимуществ немало:

1. Простой монтаж. Как уже говорилось, с ним может справиться даже один человек с паяльником, в то время как для монтажа труб из стали потребуется сварщик.
2. Отопление с пластиковыми трубами обойдется вам в разы дешевле.
3. Этот материал не подвержен коррозии, благодаря чему может прослужить до пятидесяти лет.
4. Его использование положительно влияет на теплоотдаче системы.
5. Такие трубы на «зарастают», то есть, на их внутренней поверхности не откладываются соли.
6. Наконец, полипропилен пусть и гибкий, но в то же время очень прочный, так что может быть использован при высоком давлении или температуре.

Видео по выбору труб

https://youtube.com/watch?v=fKf2kG7gHvw

Все это способствует тому, что системы отопления с использование полипропиленовых труб встречаются сегодня все чаще.

Какие трубы следует использовать для отопительных систем ?

При выборе труб из полипропилена необходимо сравнить особенности работы вашего будущего отопления с тем, в каких условиях может быть использован тот или иной материал. Для отопительных систем желательно использовать следующие марки труб:

1. PN25.
2. PN20.

Дело в том, что они прекрасно переносят температуру теплоносителя в девяносто градусов, а некоторое время (пусть и ограниченное) выдерживают неожиданный скачок до ста градусов. Такие трубы должны быть использованы при таких условиях, где давление не превысит 25 и 20, соответственно, атмосфер. Но если выбирать между этими вариантами, то, безусловно, для отопительных систем лучше выбрать армированную трубу PN25.

Читайте так же, как подключить терморегулятор к ситсеме отопления

Почему так? Дело в том, что ее конструкция имеет в себе фольгу, существенно увеличивающую прочность изделия. Так оно будет меньше подвергаться деформациям по причине теплового расширения.

Главное – грамотный проект

Если в ваших планах монтаж отопления из полипропиленовых труб своими силами, то первое, что нужно сделать – это составить правильный проект. Без соответствующего образования сделать это крайне трудно, поэтому пусть этим займутся специалисты.

Все объясняется тем, что факторов, влияющих на работу отопления, масса, а человек незнающий едва ли может все их принять во внимание. Вот они:

Правильный подбор диаметра

Стоит помнить, что в системе наличествуют трубы разного диаметра, что дает возможность получить максимально эффективную циркуляцию носителя тепла.
Число отопительных устройств, а также место их размещения, будут играть важную роль в температуре.
Углы наклона пластиковых труб должны быть нормированными, что особенно важно в системах с естественной циркуляцией. Хотя, если разобраться, и в случае с принудительной циркуляцией это тоже немаловажно.
Температура и давление теплоносителя также во многом зависят от маркировки труб

Оптимальный вариант – армированные трубы из полипропилена.

Важно! До того как составлять проект, необходимо учесть все особенности помещения, выяснить, возможна ли в нем установка той или иной отопительной системы. Основываясь на этом, следует составить проект

В этом проекте должны быть следующие моменты:

1. Чертеж котловой обвязки.
2. Все диаметры используемых труб.
3. Нюансы крепления и монтажа всех отопительных приборов.
4. Информация об углах наклона труб.

Если вы планируете монтаж системы отопления в теплице, смотрите инструкцию тут

Именно по этому проекту следует проводить дальнейший монтаж отопления из полипропиленовых труб. Он будет выглядеть примерно так.

Кроме того, стоит добавить, что существуют две разновидности схем по монтажу труб из пластика:

1. С нижним разливом. Здесь присутствует специальный насос, перегоняющий воду. Преимущество такой системы в том, что она может быть использована даже в домах с двумя и более этажами. Более того, диаметр труб здесь может быть меньшим, а схема разводки вообще не играет никакой роли.
2. С верхним разливом, при котором теплоноситель движется своим ходом, подгоняемый разницей в температуре. Подобная система весьма распространена в частных секторах. Она характеризуется простотой и удобством, ей не нужны насосы или другое дополнительное оборудование, так что особых затрат не будет.

Какой способ соединения выбрать

Пользуясь информацией, изложенной выше, можно вполне объективно оценить применение упомянутых способов соединения без пайки для монтажа таких коммуникаций, как:

• холодное водоснабжение;
• горячее водоснабжение;
• отопление;
• канализация.

Холодное водоснабжение

Для монтажа систем холодного водоснабжения в домах и квартирах наиболее подходят фитинги. Их плюсом является то, что они отлично служат в качестве соединений полипропиленовых труб между собой и с трубами из других материалов. Также, как и фитинги для бытовых сетей водоснабжения применяют муфты. И те и другие предназначены для соединений труб диаметром от ½ до 3 дюймов. К минусам можно отнести дороговизну стыковочных узлов.

Полимерные трубы и фитинги для холодной воды хорошо выдерживают склейку эпоксидными составами и соединения холодной сваркой. Плюсом клеевых способов является быстрота и простота монтажа. Минусами таких соединений является высокая требовательность точного выполнения технологии клейки. Малейшее её нарушение приводит к протечкам водоводов.

Горячее водоснабжение

Как и трубопроводы для холодной воды, водопроводные трубы, предназначенные для горячего водоснабжения, отлично выдерживают соединения с помощью фитингов и муфт.

Если что и можно отнести к недостаткам, так это невозможность их склеивания клеем и холодной сваркой. Эти составы не выдерживают сильного нагрева и под его воздействием полностью разрушаются.

Отопление

Для систем отопления домов и квартир наиболее подходят резьбовые и разъёмные соединения полипропиленовых труб. Особенно востребованы муфты типа американки.

Они играют роль переходников от полимерных патрубков к радиаторам отопления из алюминия, стали и биметалла. Особые недостатки такого способа соединений не наблюдаются.

Канализация

Имеется в виду безнапорная система слива загрязнённой воды от бытовых сантехприборов таких, как ванна, раковина, мойка, унитаз, биде и трап в полу. Используют трубы диаметром от 32 до 100 мм. Их монтируют посекционно. Каждая секция, с одной стороны, расширяется в виде лейки (раструба).

При входе одной секции в другую герметичность достигается благодаря уплотнительному резиновому кольцу. Несомненным плюсом раструбных соединений является лёгкость монтажа, не требующая практически никаких чрезмерных физических усилий. Недостатков обнаружено не было.

Достоинства системы отопления из полипропилена

Для данной схемы отопления характерна масса преимуществ, среди которых стоит выделить следующие:

• Простота монтажа – такую систему достаточно легко выполнить собственными силами, к тому же работы производятся в короткие сроки.
• Надежность и долговечность – полипропилен считается современным материалом, его эксплуатационный срок составляет более 50 лет, он не подвержен образованию накипи, коррозии и других отложений, стойко переносит химические и термические воздействия. Благодаря качественному соединению трубопроводов, их протечка полностью исключена.
• Небольшая стоимость – по сравнению с отопительными системами из чугунных, стальных или металлопластиковых трубопроводов, смонтированное отопление из полипропиленовых труб своими руками в частном доме будет в несколько раз дешевле.
• Экологичность.
• Эффективность – трубы из полипропилена обладают прекрасными теплоизолирующими характеристиками, что существенно уменьшает потери тепла и, соответственно, обеспечивает равномерность прогрева отопительных приборов и в целом увеличивает КПД системы.
• Бесшумность работы – полипропиленовые трубы также отличаются хорошими звукоизоляционными качествами.
• Имеется возможность улучшить эстетичный вид помещения – ввиду долговечности и высокой надежности, монтаж отопления в частном доме своими руками можно производить внутри строительных конструкций.
• Качество монтажных работ зависит от выбранного материала: для отопительных систем желательно использовать армированные трубы, для водопровода и канализации подойдут обычные изделия.
• Трубы из полипропилена чувствительны к высоким температурам, поэтому их не рекомендуется использовать в пожароопасных помещениях.

Как не купить подделку

Качество металлопластиковых труб для отопления очень важно: системы из МП хорошего качества стоят десятилетиями, в то время как из подделок уже через 2-3 года начинает капать, а если труба расходится по шву металла, то и лить. Даже если такого не происходит, то через 7-8 лет разрушается алюминий, и все равно начинаются проблемы

Потому на качество обращайте максимум внимания. Как отличить качественные трубы?

Во-первых, покупайте в специализированной торговой точке и просите предоставить сертификат. Это, конечно, не гарантия, но полное отсутствие бумаг является точным признаком контрафактной продукции: официальные поставщики каждую партию снабжают соответствующими документами.

Очень важно купить качественные изделия, а не поддлеку

Во-вторых, внимательно смотрите на трубы/фитинги. Если вы предварительно выбрали производителя, найдите информацию о том, как все должно выглядеть: цвет наружного слоя пластика, цвет внутреннего пластика, фактура (гладкая, шершавая), диаметры и марки производимой продукции, подробности маркировки и написание марки. Часто именно так, по внешним признакам и можно определить подделку: нормальные фирмы наносят надписи четко, в полном соответствии с орфографией. На подделках надписи размытые, часто неровные, в названиях марок вписаны/пропущены буквы или знаки. Это делают по большей части специально: ведь при полном совпадении логотипа кампания может подать в суд. А так, похожее название, но другое…

В-третьих, обратите внимание на срез трубы. Большинство серьезных производителей сваривают алюминий встык

Наличие шва «внахлест» — признак невысокого качества. Также обратите внимание на толщину алюминия – она должна быть одинаковой. Что касается толщины слоя полимера, то внутренний должен быть однозначно одинаковой толщины, а поверхность внутри трубы ровной, гладкой. Наружный слой, если труба традиционной формы, тоже должен иметь одинаковую толщину. Исключение – трубы специальной (не круглой) формы. Тогда также желательно предварительно знать параметры наружного слоя полимера. Вот, собственно, и все средства.

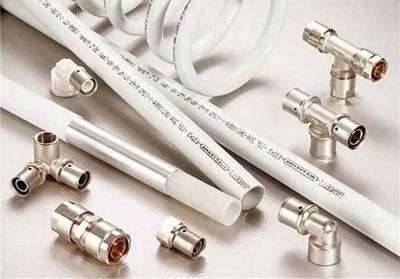

Диаметр металлопластиковых труб для отопления

При проектировании системы отопления за точку отсчета берется диаметр выходных патрубков из котла. Далее, даже если система будет полимерная или металлопластиковая, хотя-бы полметра идут металлические трубы того же диаметра. К ним уже можно подсоединять пластиковые. Причем нужно учесть, что диаметр считается по внутреннему просвету, а не по внешнему. Так как толщина стенок у металлических труб и металлопластиковых разная, то наружные диаметры совпадать не будут точно.

Вообще, если система большая – лучше заказать теплотехнический расчет у хорошего специалиста, а определиться только с типом трубы, которой вы предпочитаете делать разводку. Причем выбор специалиста очень важен: теплотехнический расчет может делать далеко не каждый и достаточно распространенная ситуация, когда «спец» просто берет чей-то готовый проект, кое-что меняет, и продает как свой (за немалые деньги). Так что будьте внимательны.

Из металлопластиковых труб можно делать теплый пол

Если же протяженность и количество приборов невелико, можно выбрать диаметр труб для отопления самостоятельно, придерживаясь правил. В общем виде правила выбора диаметра труб выглядят так: до первого ответвления диаметр тот, что и на входе/выходе котла, а далее уже могут быть варианты. Каждое ответвление имеет меньший на шаг диаметр. Например, из котла вышла труба 24мм. Далее идет разделение на две ветки, которые уже будут выполняться 18мм трубами. От ветки к прибору или группе приборов отходит 12мм отвод.

«Обратка» собирается аналогично, только в обратном порядке: от меньшего к большему.

Преимущества пластиковых труб

Пластиковые трубы для отопления имеют много положительных качеств, выделяющих их на фоне аналогичных изделий из металла.

Стоит выделить основные достоинства труб из пластика:

Пластмассовые трубы для отопления не боятся влажной среды. Пластик – полимер, не взаимодействует с химическими и другими агрессивными веществами.
Благодаря своей коррозионной стойкости и неподверженности гниению, такие трубы вполне могут прослужить до пятидесяти лет.
Пластиковые трубы отопления считаются экологически безопасными, потому что из них не выделяются токсические соединений.
Во время транспортирования воды по таким трубам, они не издают шума

Все потому, что пластик хуже пропускает звук, на пластиковых трубах не собирается налет, что положительно сказывается на их пропускной способности.
У пластика малая теплопроводность, что очень важно для конструирования отопительной системы. Это можно считать его главным преимуществом перед стальными трубами, в которых вода достаточно быстро становится холодной.
Характеристики пластиковых труб для отопления таковы, что они успешнее справляются с температурными перепадами

Это также делает их незаменимыми при организации отопительной системы в доме.
Благодаря своей легкости, их очень легко транспортировать и производить их укладку. Стоит отметить тот факт, что трубы соединяются между собой фитингами, методом пайки. Процесс занимает минимум времени, а сами трубы не нуждаются в покраске, сохраняя свою эстетичность на очень долгое время.
К тому же, они имеют невысокую стоимость. Стальные трубы обойдутся значительно дороже.

Материал труб

Прежде чем определять, какой диаметр трубы лучше подойдет для отопления частного дома, необходимо решить из какого материала будет выполнен сам трубопровод. Это позволяет обозначить способ монтажа, стоимость проекта и заранее спрогнозировать возможные теплопотери. Прежде всего, трубы подразделяются на металлические и полимерные.

Металлические

Сталь (чёрная, нержавеющая, оцинкованная).

Характеризуются отменной прочностью и устойчивостью к механическим повреждениям. Срок эксплуатации – не менее 15 лет (при антикоррозийной обработке до 50 лет).

Рабочая температура — 130⁰C. Максимальное давление в трубе — до 30 атмосфер. Не горючи. Однако тяжелы, сложны в монтаже (потребуется специальное оборудование и существенные временные затраты), подвержены коррозии. Высокий коэффициент теплопередачи повышает теплопотери ещё на этапе транспортировки теплоносителя к радиаторам. Требуется постмонтажная окраска. Внутренняя поверхность шероховата, что провоцирует накопление отложений внутри системы.

Максимальная температура рабочей среды — 250⁰C. Рабочее давление – 30 атмосфер и более. Эксплуатационный ресурс – более 100 лет. Высокая устойчивость к замерзанию носителя и коррозии.

Последнее накладывает ограничение на совместное использование меди с другими материалами (алюминием, сталью, нержавейкой); медь совместима только с латунью. Гладкость внутренних стен предотвращает образование налёта и не ухудшает пропускную способность трубопровода, что снижает гидравлическое сопротивление и даёт возможность использования труб меньшего диаметра. Пластичность, лёгкий вес и простая технология соединения (пайка, фитинги). Малая толщина стенок и соединительных фитингов сводит на нет гидравлические потери.

Самый значимый недостаток – крайне высокая стоимость, цена на медные трубы превышает цену на пластиковые аналоги в 5-7 раз. Кроме того мягкость материала делает его уязвимым в отношении находящихся в теплосистеме механических частиц (примесей), которые в результате абразивного трения приводят к износу труб изнутри. Чтобы продлить срок жизни медных труб, систему рекомендуется укомплектовывать специальными фильтрами.

Полимерные

Могут быть полиэтиленовыми, полипропиленовыми, металлопластиковыми. Каждая модификация обладает собственными техническими характеристиками в зависимости от технологии производства, используемых добавок и специфики строения.

Срок службы – 30 лет. Температура носителя — 95⁰C (кратковременно — 130⁰C); излишний нагрев приводит к деформации труб, сокращая эксплуатационный ресурс. Характеризуются недостаточной устойчивостью к замерзанию теплоносителя, в результате чего разрываются. Гладкость внутреннего покрытия предотвращает образование налёта, улучшая тем самым гидродинамические показатели трубопровода.

Пластичность материала позволяет прокладывать трубы без использования резки, сокращая тем самым количество фитинговых соединений. Пластик не вступает в реакцию с бетоном и не ржавеет, что позволяет скрыть теплопровод в полу и обустраивать «тёплые полы». Особым преимуществом пластиковых труб считается хорошие звукоизоляционные свойства.

Полиэтиленовые трубы под воздействием высоких температур склонны к значительному линейному расширению, что требует обустройства дополнительных компенсационных петель и точек крепления.

Уровень давления в контуре предопределяет не только диаметр полимерных труб, но и толщину стенок, которая варьируется в диапазоне от 1,8 до 3 мм. Фитинговые соединения упрощают монтаж контура, но увеличивают гидравлические потери.

Решая, какой диаметр выбрать, следует учитывать специфику маркировки различных труб:

• пластиковые и медные маркируются по внешнему сечению;
• стальные и металлопластиковые – по внутреннему;
• часто сечение обозначается в дюймах, для проведения расчёта их требуется перевести в миллиметры. 1 дюйм = 25,4 мм.

Чтобы определить внутренний диаметр трубы, зная размеры внешнего сечения и толщины стенок, следует от внешнего диаметра отминусовать удвоенное значение толщины стенок.

Полипропилен для отопления

Полипропиленовые трубы используются для транспортировки жидкого теплоносителя от котла к теплообменникам-батареям

При проектировании системы отопления стоит обратить внимание на:

• Диаметр. Чем больше сечение, тем меньше гидродинамическое сопротивление и дальше можно подавать теплоноситель.
• Материал. Для «тёплого пола» достаточно применять сшитый полиэтилен, для монтажа батарейного отопления используют армированную стекловолокном трубу для горячей воды, для обвязки котла лучше использовать термостойкую трубу PPS. Обвязку твердотопливного котла делают из металла.
• Протяжённость прямых участков трубопровода. Полипропилен имеет недостаток — линейное расширение. При нагреве изменяется длина трубы. Поэтому не стоит жёстко фиксировать угловые соединения, а на длинных прямых участках проектировать компенсационные петли и изгибы.

Полипропилен применяется в любой системе отопления.

Он подойдёт как для батарейных систем, так и для тёплого пола.

Полипропилен не подойдёт для применения в системах с перегретым теплоносителем (выше 95 °C) или высоким давлением (выше 10 атмосфер).

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

• раскладка элементов согласно схеме;
• сварка или пайка труб;
• соединение с помощью фитингов;
• присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

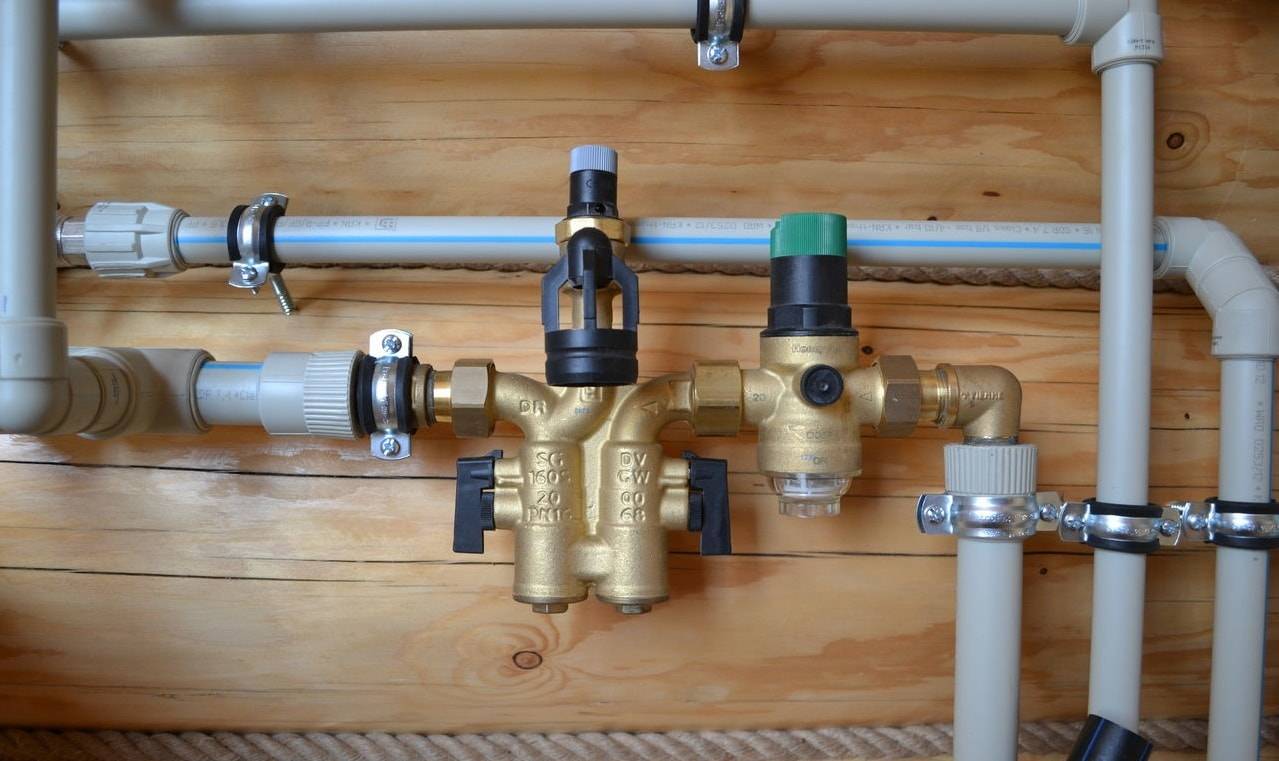

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

• однотрубная или двухтрубная;
• двухтрубная с горизонтальной разводкой;
• двухтрубная с вертикальной разводкой;
• коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.
