Правильное подключение батарей отопления: схема и способы

Боковое подключение батарей отопления

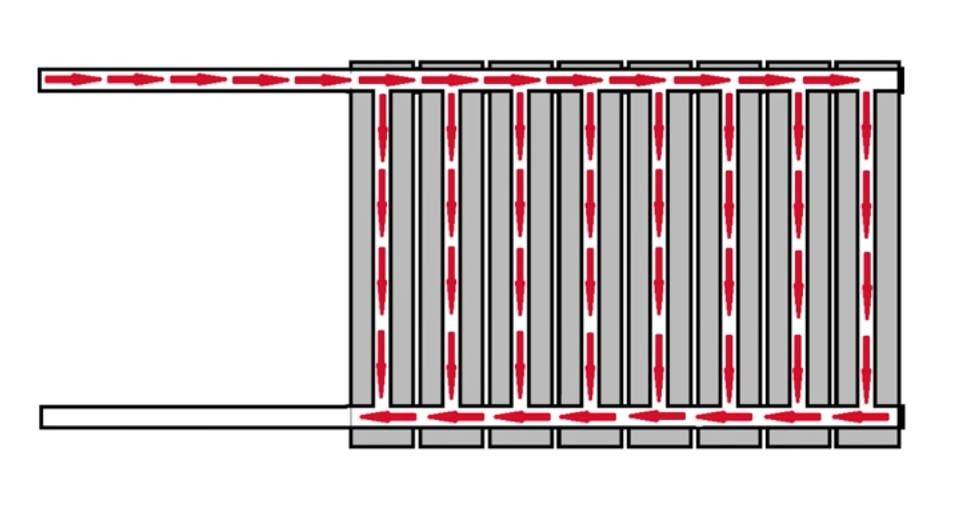

В случае бокового подключения радиаторов входной и выпускной трубы происходит с одной стороны. Чаще всего, через точку входа в верхней части батареи поступает горячий теплоноситель, а через нижнюю точку подключения выходит отработавший. Но бывают исключения, когда подключение производится наоборот. Предполагается, теплоноситель равномерно протекает во всю длину радиатора, затем опускается вниз и выходит. Но на самом деле это не так, через ближайшие к выходу секции теплоноситель проходит намного быстрее, чем через дальние.

Это связано с длиной пути, если для ближней секции он составляет 8-10 см ширины секции, вертикальный трубопровод и 8-10 см до выхода, то для дальней секции этот путь длиннее в разы. За то время, пока теплоноситель дойдет до дальней секции, а затем вернется обратно, через ближнюю секцию может пройти в два-три раза больший объем. Из-за этого процесс нагревания батареи происходит неравномерно, дальние секции могут быть чуть теплыми, в то время как ближние ко входу и выходу будут горячими.

Так же есть схема бокового подключения радиаторов отопления, только снизу. При такой схеме горячий теплоноситель приходит снизу и по идее равномерно поднимается вверх. Но на деле имеем тоже самое, что и с верхним подключением: первые секции прогреваются отлично. Остальные все меньше и меньше.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Подготовительный этап работ

Первый вопрос, на который владелец должен дать ответ: какой тип разводки использовался для действующей отопительной системы. Если владелец частного дома самостоятельно выполнял эту работу, то он должен знать, что здесь возможно только два варианта: однотрубная или двухтрубная.

Необходимые для монтажа детали

Приступая к выбору элементов для установки, следует исходить из конструкции выбранной системы. В том случае, когда батарея будет подключаться к однотрубной системе, придется подготовить байпас. С его помощью у владельца будет возможность при возникновении неполадок отключить установленный прибор, не прибегая к отключению всей системы отопления, что чревато негативными последствиями в зимнее время.

В зависимости от того, какая схема монтажа и тип радиатора выбраны владельцем, будет решаться вопрос относительно числа необходимых соединительных и функциональных элементов, которые потребуются для выполнения качественного монтажа труб радиаторов. При выборе переходников, муфт, ниппелей и уголков, следует ориентироваться на имеющуюся схему и размеры.

Для выполнения работ обязательно потребуются запорные вентили. Лучше всего, если владелец будет иметь дело с радиаторным типом запорной арматуры. А вот покупать шаровые краны с «американкой», отличающиеся сложной конструкцией, нежелательно, так как правильно установить их может лишь специалист, обладающий необходимыми навыками. Не каждый способен выполнить работу по подключению таким образом, чтобы соблюсти требование по герметичности. Процедура подключения батареи к трубопроводу требует использования сгонов, которые должны иметь те же размеры, что и сама батарея и трубы. Сгон используется вместе с втулкой, которую накручивают на них. После подключения первых втулку помещают в батарею.

Если вы планируете выполнять монтаж чугунных батарей, то вначале вам следует убедиться, сможете ли вы установить кронштейны, прилагаемые к радиатору, на стену, где основное внимание следует уделить ее материалу. Следует не забыть про то, что вам придется удалить остатки воздуха из биметаллического радиатора отопления

Сделать это вы сможете только при наличии на батарее крана Маевского. Чаще всего он включается в заводскую комплектацию, однако, если его не окажется в сборе, вам необходимо непременно его приобрести

Следует не забыть про то, что вам придется удалить остатки воздуха из биметаллического радиатора отопления. Сделать это вы сможете только при наличии на батарее крана Маевского. Чаще всего он включается в заводскую комплектацию, однако, если его не окажется в сборе, вам необходимо непременно его приобрести.

Применение

Все перечисленные схемы могут быть применены в частном доме. При желании можно использовать два источника отопления: котел, вмонтированный в печь и газовый или электрический котел, который подключается параллельно.

Установка

Рассмотрим правильно выполненную последовательность монтажа однотрубной системы отопления в частном доме:

  • установка отопительного котла;
  • отделка стен в местах установки батареи, теплоизоляция по необходимости;
  • монтаж на стены радиаторов;
  • определение мест крепления труб и врезки отводов;
  • заполнение системы водой и проведение пробного запуска.

Подключение радиаторов отопления может быть проточным и с замыкающими участками. Первый способ более простой, требует меньших затрат материалов и труда, применяется для небольших систем. Второй способ позволяет регулировать подачу теплоносителя для каждого отдельного радиатора, но требует устройства дополнительных обходных участков – байпасов. Также здесь требуется дополнительная запорная арматура.

Двухтрубная система

Правильное подключение радиаторов отопления при двухтрубной системе чаще используется для обогрева частного дома, коттеджа. Ее преимущество, по сравнению с однотрубной в том, что все радиаторы, в том числе и удаленные от котла, имеют одинаковую температуру.

Эффективность данной системы сказывается на ее более высокой стоимости. Ведь приходится монтировать два контура труб. Первая приносит к радиатору горячую воду, которая сливается по второй. Батареи в такой системе монтируются параллельно. Преимущества такой установки труб:

  • горячий теплоноситель распределен по радиаторам наиболее равномерно;
  • имеется возможность регуляции температуры в каждой комнате;
  • если производится ремонт отдельной батареи, остальная система тепла продолжает работать.

Естественная циркуляция воды

Этот тип циркуляции теплоносителя характерен для старых небольших домов. Жидкость в этом случае продвигается по трубам за счёт увеличения расстояния между молекулами вещества при нагревании и уменьшении — при остывании. Называется это гидродинамической силой, благодаря которой холодные слои воды опускаются, проталкивая новые массы горячей жидкости наверх.

Фото 3. Схема отопительной системы с естественной циркуляцией теплоносителя. Цифрами указаны составные части конструкции.

Особенности естественной циркуляции:

  • Отпадает потребность в большом количестве материала и дорогом электрическом оборудовании.
  • Система десятилетиями надёжно работает, так как отсутствуют сложные элементы, которые могли бы выйти из строя.
  • Радиус поднятия столба воды при таком способе циркуляции ограничивается вторым этажом.
  • Каждый метр трубы в системе должен быть под небольшим наклоном (около 0,2—0,3 см), в противном случае не будет обеспечена необходимая скорость подачи и отвода жидкости.

Важно! Прямые трубы в данной системе не должны быть длиннее тридцати метров, иначе массы воды будет замедляться на таком участке, уменьшая эффективность работы конструкции. Подключение:

Подключение:

  1. В конструкции всегда соблюдается уклон от котла к получателю (обогревателю).
  2. Искривления трубы, фильтры, краны и клапаны затрудняют прохождения потока воды по каналу, поэтому их число нужно уменьшить до предела.
  3. Разница в уровне расположения бачка над радиаторами влияет на скорость распределения воды: чем выше, тем быстрее.

Какие краны ставить на радиаторы отопления?

Перед радиаторами отопления ставятся различные конструкции кранов. Они служат для решения нескольких задач:

  • кран Маевского — для удаления воздуха;
  • обычный кран — для регулировки количества циркулирующего теплоносителя;
  • кран можно использовать для полного перекрытия воды при ремонте.

Использование пластиковой трубы позволяет ставить простые поворотные краны. В автономной системе отопления из металлических труб лучше использовать резьбовые вентили, не вызывающие гидроударов при закрытии.

В частных автономных отопительных системах ставят краны на входах в помещение, перед вертикальными участками и с других местах. Их наличие оказывается очень удобным при проведении ремонта отдельных участков сети.

Подключение по схеме Тихельмана

Отличие схемы Тихельмана (двухтрубное попутно перехлестывающее присоединение батарей) заключается в установке сужающих устройств на отдельных участках труб, подающих и отводящих теплоноситель. Например: от котла идет 50-миллиметровая подающая труба. В нее врезают подачу на первый из радиаторов диаметром 20 миллиметров. Дальше следует 20-миллиметровый участок отвода на второй прибор. После него диаметр стояка составляет уже 32 миллиметра. Затем следует еще один 20-миллиметровый отвод. Далее после третьего радиатора диаметр стояка равен 25 миллиметров. После последнего 20-миллиметрового отвода находится последняя из батарей.

Обратку собирают согласно зеркальной схеме. К стояку отвода подключают первый прибор в конструкции, используя трубу наименьшего диаметра, а последним – крайний радиатор с помощью 50-миллиметрового отрезка трубы. Используя схему Тихельмана, даже при условии большой протяженности теплотрассы на таких объектах как промышленные склады, огромные особняки, можно обеспечить равномерный прогрев всех батарей, причем с минимальными потерями тепла.

Пошаговая инструкция монтажа биметаллической батареи

Установка алюминиевых или биметаллических радиаторов отопления. Видеоурок Пламбер

Watch this video on YouTube

Данная пошаговая инструкция содержит рекомендации по грамотной установке биметаллической батареи на стену из МДФ панелей с диагональным подсоединением к полипропиленовым трубам. Перед началом монтажа секционной радиаторной панели нужно подготовить следующий инструмент и материалы:

  • биметаллическая батарея в сборе;
  • кронштейны – 4 шт.;
  • заглушка;
  • кран Маевского;
  • запорные краны – 2 шт.;
  • дрель-шуруповёрт;
  • лазерный уровень;
  • рулетка;
  • уровень;
  • маркер;
  • малярная лента.

После подготовки переходят непосредственно к навеске радиатора, выполняя нижеследующие действия.

  1. Рулеткой промеряют расстояние между местами соединений крайних секций.
  2. На стене делают разметку расположения кронштейнов. Для этого места предполагаемых креплений кронштейнов отмечают маркером по отрезкам, предварительно наклеенным на стену.
  1. Разметку делают исходя из того, что расстояние от пола и подоконника до прибора должно быть не менее 100 мм. На глухой стене батарея должна находиться\ на равном расстоянии от двери и угла комнаты.
  2. Промежуток между радиатором и стеной должен быть не менее 30 мм. Это расстояние обеспечивает форма посадочного места на кронштейне.
  3. Исходя из стандартного межосевого размера, отмеряют это расстояние вниз для нижних кронштейнов.
  4. На стену наводят луч лазерного уровня поочерёдно для верхней и нижней разметки.
  5. Делают предварительную разметку для саморезов, прикладывая к стене кронштейны.
  6. Шуруповёртом прикручивают саморезами сначала нижние, затем верхние опоры. В кронштейнах есть продольные проёмы для шурупов, они дают возможность доводки до горизонта установленной батареи.
  7. Батарею заводят сначала на нижние опоры, а потом навешивают на верхние кронштейны.
  1. Прикладывая уровень к верхней поверхности прибора, контролирует её горизонт. Корректируют этот параметр лёгким смещением вверх-вниз сторон радиатора благодаря продольным пазам в кронштейнах.
  2. В одно из верхних отверстий вкручивают гайку, в неё запорный кран, с противоположной стороны снизу устанавливают второй кран.
  3. Установка запорных кранов диагональной схемы подключения батареи
  4. В свободное верхнее отверстие вкручивают последовательно посадочную гайку и кран Маевского, нижний проход закрывают, ввинчивая заглушку.

Особенности подключения и монтажа радиаторов

При установке радиаторов своими руками невозможно избежать определенных трудностей. Но свести их к минимуму можно, следуя инструкции и руководству, предоставленными нашими специалистами.

Алюминиевые радиаторы

Установка батарей отопления из алюминия требует собрать секции воедино, ввернув заглушку с прокладками и радиаторными пробками, после чего смонтировать кран Маевского и терморегулирующую арматуру. Устанавливается алюминиевый радиатор на специальные кронштейны, предварительно закрепленные на стене.

Чугунные радиаторы

Принципиально установка батарей из чугуна мало чем отличается от алюминиевых батарей, но необходимо учитывать вес радиатора и прочность стены. Особенно это касается многосекционных чугунных радиаторов, их вес может превышать 100 кг.

В деревянных или ветхих домах с непрочными стенами устанавливать чугунные целесообразнее не на кронштейны, а на специальные монтажные ножки, они могут продаваться отдельно или вместе с батареей. Также желательно использование дополнительных подпорок.

Для увеличения теплоотдачи батареи устанавливаются под наклоном около 5 градусов. Рекомендуется делать уклон таким образом, чтобы происходило скопление воздуха у клапана, то есть данный угол нужно ставить немного выше. Перед установкой необходимо развинтить чугунные радиаторы для того, чтобы проверить плотность подключения ниппелей между соединительными трубами секций.

Особенности монтажа биметаллических батарей

Биметаллический радиатор, несмотря на достаточно высокую цену, пользуется большим спросом. Такая популярность батарей этого типа объясняется их высокой прочностью и невосприимчивостью к химическому составу теплоносителя. Но и они имеют некоторые нюансы при монтаже. Установку рекомендуется выполнять в защитной заводской пленке, которая предотвратит механические повреждения.

Крепление на стену происходит при помощи кронштейнов. Благодаря своей легкости, радиатор может быть закреплен как на капитальной бетонной стене, так и на гипсокартонной конструкции. В первом случае кронштейны монтируются к стене при помощи дюбелей и цементного раствора, а во втором – посредством двухсторонней крепежной арматуры.

При монтаже алюминиевых и биметаллических радиаторов необходимо обязательно предусмотреть установку клапана (Маевского) для сброса воздуха. Он должен быть расположен в верхней части биметаллической батареи. Может быть или механическим, или автоматическим. Каждая модель содержит его в комплектации, или его монтаж предусмотрен в конструкции.

При установке лучше использовать автоматический клапан, так как он позволяет удалять скопившийся в батарее воздух без участия человека, продлевая тем самым срок службы устройства.

Варианты отопительных систем

Наиболее распространенными и востребованными являются однотрубная и двухтрубная отопительные системы. Рассмотрим каждую из них внимательнее и правильное подключение батарей отопления в каждом случае.

Горячий теплоноситель распространяется по трубам сверху вниз, равномерно распределяясь по всем отопительным приборам. Подобная система монтируется довольно легко, требует сравнительно небольшого количества материалов. Но вместе с тем, она имеет и ряд недостатков:

  • отсутствует возможность корректирования степени нагрева отдельных радиаторов;
  • на нижних этажах температура батарей может быть значительно ниже, чем на верхних, поскольку теплоноситель доходит до них уже остывшим;
  • в случае поломки на каком-либо этаже отключается весь стояк;
  • достаточно сложно выполнить отключение от системы для установки автономного отопления.

Однотрубная отопительная система

Двухтрубная отопительная система чаще всего используется для создания отопления в частных домах, коттеджах. Она подразумевает подключение к радиатору сразу двух труб: по одной к батарее поступает горячий теплоноситель, а по другой производится отток уже остывшей воды

При этом важно учитывать – все радиаторы в двухтрубной системе подключаются только параллельно

Кроме того, при таком типе системы существует возможность корректирования степени нагрева каждого отдельного радиатора – это позволяет создавать максимально комфортную температуру в каждом помещении.

Двухтрубная система отопления

Отопительная система такого типа включает в себя следующие элементы:

  • радиатор с клапаном в верхней части и заглушкой в нижней;
  • пробки радиатора;
  • клапан с терморегулятором;
  • байпас;
  • хвостовик;
  • запорный кран;
  • муфты и контргайки;
  • отопительные трубы (металлические, полипропиленовые).

Состав системы отопления

Следует отметить, что такой же набор комплектующих, за исключением клапана с терморегулятором и байпаса, подходит для монтажа однотрубной отопительной системы.

Установка батарей отопления: что, как и зачем

Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.

В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.

Что необходимо для производства работ

Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:

  • Собрать набор инструментов;
  • Сделать замеры и расчеты;
  • Изучить возможности и правила подключения;
  • Иметь желание и время.

Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

  • Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
  • Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

  • Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
  • Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
  • Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Устройство алюминиевого радиатора

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

Инструмент для работы

Установка батареи отопления своими руками возможна при наличии необходимого инструмента.

Набор инструментов состоит из:

Важно! Для зачистки поверхностей, которые будут соединяться, не применяйте напильник или наждак. Это может повлечь за собой плохую герметизацию

Установка батареи

Установить батарею отопления можно придерживаясь следующих шагов:

  • Если выполняется замена старых отопительных приборов на новые, то в начале нужно выполнить демонтаж старых. Для этого нужно слить воду из системы отопления, если вы живете в многоквартирном доме, то вам нужно обратиться в ЖЕК;
  • Выполняется разметка под крепления новых радиаторов;
  • Устанавливается кронштейн и навешивается батарея с регулятором. Установив кронштейн, убедитесь, что он надежно закреплен и выдержит вес батареи, для этого надавите на него всем своим весом;
  • Монтаж запорной арматуры и подключение трубопроводов отопления. При установке запорной арматуры проявите максимум внимания, чтобы резьбовые соединения были надежны.

Заключение

Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.
