Пошаговая установка полотенцесушителя с нижним подключением

Основные разновидности электрических полотенцесушителей

Электрический полотенцесушитель для ванной обладает весьма простой конструкцией – мы рассмотрели ее в предыдущем разделе обзора. Но в их внутреннем устройстве есть некоторые различия, а точнее, в принципе нагрева. В продаже представлены два вида электросушилок:

  • С проводным нагревательным элементом – внутри мы не найдем никаких жидкостей;
  • С жидкостным нагревом – внутри, по замкнутому контуру, циркулирует теплоноситель (незамерзающая жидкость или масло). Нагревательный элемент располагается в самой нижней части прибора.

У обоих видов есть свои плюсы и минусы, которые мы рассмотрим дальше.

Электрические полотенцесушители с теплоносителями похожи по своему устройству на масляные обогреватели, где циркулирует минеральное масло. Аналогичный теплоноситель применяется и в полотенцесушителях.


Устройства с жидкостным нагревом по принципу работы схожи с маслянными радиаторами.

Электросушилки с проводным нагревательным элементом не содержат в себе каких-либо жидкостей. Поэтому их случайное повреждение не приведет к протечкам, но может привести к порче токоведущих частей. Зато они характеризуются быстрым выходом на рабочую температуру – как правило, на это уходит несколько минут. Вешать такие сушилки можно в любом положении, хоть кверху ногами.

Электрические полотенцесушители жидкостного типа монтируются в строго определенном положении. Нагревательный элемент в них должен располагаться внизу – только так можно добиться самостоятельной циркуляцией теплоносителя. Главным их достоинством является низкая потребляемая мощность. Иными словами, если вы ищете электрические полотенцесушители с низким энергопотреблением, смело выбирайте модели с теплоносителем.

Масляный полотенцесушитель хорош тем, что температура в нем поддерживается за счет использования теплоемкого минерального масла – за счет этого обеспечивается экономия электроэнергии.

Монтаж электрических полотенцесушителей

Теперь можно перейти непосредственно к монтажу. Так как электрические полотенцесушители со скрытой проводкой имеют некоторые особенности монтажа, в отличие от их собратьев с проводом и вилкой, то рассмотрим мы их отдельно (см. Подключение электрических полотенцесушителей).

Из этого видео Вы узнаете о монтаже электрических полотенцесушителей.

Монтаж полотенцесушителей с вилкой

Начнем с более простого с точки зрения подключения монтажа полотенцесушитля с выведенной вилкой и розеткой. Такие модели достаточно распространены, но висящие провода, конечно, портят их внешний вид.

Поэтому в большинстве случаев розетку для них стараются установить рядом с полотенцесушителем. Но давайте обо всем по порядку.

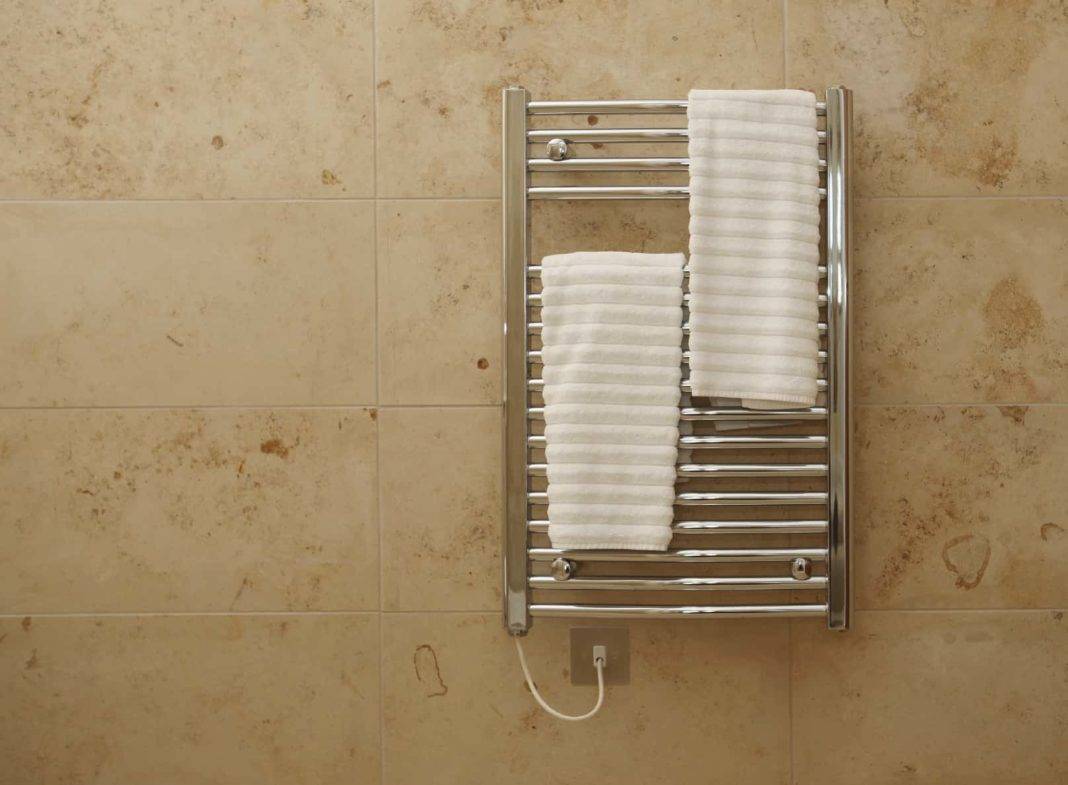

Полотенцесушитель с вилкой

Такой полотенцесушитель можно смело крепить к стене уже на самом первом этапе. Перемещать или снимать нам его не придётся. Поэтому используя крепления, имеющиеся в комплекте, крепим сушилку.

Розетка на 16А

Теперь нам необходимо установить розетку. Но прежде, чем устанавливать ее, розетку следует выбрать. На рынке представлены модели в 6, 10, 16 и 25А. Нам понятное дело нужна розетка на 10А, а вам следует выбрать, в зависимости от номинального тока вашего полотенцесушителя. При выборе розетки сразу определитесь, какой она будет — скрытой или наружной. Если наружной, то выбрать следует изделие с IP45 или выше.

Автомат УЗО на ток утечки в 30мА

Важным моментом при выборе розетки является наличие встроенных защит. Дело в том, что согласно норм ПУЭ любые розетки, подключаемые в ванной комнате должны быть защищены автоматом УЗО. Если автомат УЗО уже установлен после группового автомата данной группы, то выбираем обычную розетку, если же его там нет, то нам обязательно необходима розетка со встроенным УЗО.

Розетка с УЗО на ток утечки до 30мА

  • Теперь устанавливаем розетку. Здесь нет никаких особенностей, и более детально на этом вопросе мы останавливаться не будем, так как уже не раз разбирали его в других статьях на нашем сайте. Единственное что хотелось бы отметить, что распределительная коробка, к которой будет подключаться наша розетка, обязательно должна находиться вне ванной комнаты. Это обусловлено тем, что обустраивать в ванных комнатах любые распределительные коробки запрещено согласно ПУЭ.
  • После того как розетка подключена, просто вставляем нашу вилку от полотенцесушителя в новенькую розетку, и наслаждаемся теплом и сухими полотенцами в ванной.

Монтаж полотенцесушителей со скрытой проводкой

Электрический полотенцесушитель со скрытым подключением имеет свои нюансы. Но подключить его к электрической сети зачастую даже проще, чем изделие с вилкой.

Полотенцесушитель со скрытой проводкой

  • Прежде всего собираем сушилку и примеряем ее на стене. Здесь действуют те же правила по месту расположения. Поэтому смотрим, чтобы расстояние между сушилкой и водой было не меньше 60 см.
  • Этап примерки нам необходим, дабы определиться с тем местом, где у нас будут выходить провода. Обычно провода подключаются к правой нижней ножке, но возможны и другие варианты. Отмечаем это место и откладываем полотенцесушитель.

Штробим стены в ванной комнате или смежном помещении

  • Теперь нам необходимо в эту точку вывести провод. Сделать это можно двумя способами. Штроблением стены в ванной или в смежном помещении. Последний вариант зачастую более предпочтительный, так как в ванной обычно лежит плитка. Поэтому сверлим в отмеченном месте сквозное отверстие, и от него выполняем штробление стены своими руками к необходимой нам распределительной коробке.
  • Теперь нам осталось лишь прокинуть провод от распределительной коробки к сушилке и выполнить подключение. В полотенцесушителях обычно имеется обычный клеммник, который иногда закрывается дополнительной коробкой. Подключение выполняем там.

Подключение полотенцесушителя с тремя выводами

Отдельно остановимся на самом процессе подключения. В идеале из сушилки должно выходить три провода – фаза, нуль и жила заземления. Но иногда производители не предусматривают отдельной точки заземления. В этом случае провода всего два, как на видео. Прокидывать следует провод с тем же количеством жил, которое имеется на выводе из полотенцесушителя.

Принципиальная схема подключения полотенцесушителя

  • Какой провод, с каким подходящим соединять, не имеет значения. Но если у вас имеется синий провод, то его лучше подключить к нулю, а второй к фазе. Но даже если вы перепутаете, это никак не отразится на работе сушилки.
  • На последнем этапе электрический полотенцесушитель со скрытой проводкой крепим к стене. После подачи напряжения и включения выключателя он обеспечит вас теплом и уютом.

Различия полотенцесушителей

Но прежде чем приступать непосредственно к вопросу монтажа, давайте разберем те особенности, которые есть у различных моделей, и какое влияние они окажут  на процесс монтажа.

Мощность электрических полотенцесушителей

Одним из основных таких параметров является мощность. Знание этого параметра нам необходимо для выбора электроустановочных устройств, таких как: розетка, автомат УЗО, групповой автомат, для определения требуемого сечения провода, а также для определения возможности подключения данного устройства в уже действующую сеть (см. Как выбрать электрический полотенцесушитель).

Передвижной полотенцесушитель

Следующим важным фактором является тип полотенцесушителя. Это может быть стационарная установка, а может быть устройство, отличающееся от передвижного масленого радиатора только визуально.

Полотенцесушитель со скрытой проводкой

Так же сразу стоит определиться с типом подключения. Существуют полотенцесушители электрические со скрытой проводкой и с выведенным для подключения проводом и вилкой. Первые подключаются скрытым способом непосредственно к электрической сети, а вторые подключаются к любой ближайшей розетке.

Общие правила подключения полотенцесушителей

Определившись с основными параметрами важными для правильного подключения, переходим к подбору материалов и выбору места установки полотенцесушителя. Эти правила едины для всех типов, поэтому мы их объединили в этом разделе.

Прежде всего нам необходимо знать можем ли новую электроустановку подключить к уже действующей сети. Для этого нам необходимо знать ее мощность, которую потом легко можно перевести в номинальный ток.

Закон Ома

Для этого пользуемся законом Ома. Согласно которого ток равен мощности деленной на напряжение. Мощность у нас известна, допустим 1500Вт, а напряжение в нашей розетке равно 220В. То есть для данного полотенцесушителя номинальный ток будет примерно равен 7А.

Однополюсный групповой автомат на 16А

Групповые автоматы в вашей квартире обычно имеют номинальный ток в 16 или 25А. И дополнительных 7А будет существенной прибавкой. Поэтому нам необходимо просчитать выдержит ли наша сеть такую прибавку. Для этого необходимо просчитать и суммировать номинальный ток всех электроприборов, в данной групповой сети, которые могут одновременно работать. И если полученное значение будет выше номинальных параметров групповых автоматов, то лучше создать еще одну групповую сеть, к которой будет подключён только наш полотенцесушитель.

Выбираем сечение провода

  • Следующим важным параметром является выбор провода. Как говорит инструкция — это обязательно должен быть медный провод с сечением не ниже 1,0 мм2. Именно такое значение устанавливает ПУЭ для проводов групповой сети.
  • В нашем случае этого достаточно. Но если вы монтируете более мощный полотенцесушитель, то вам следует произвести выбор согласно табл. 2.3.2 ПУЭ.

Таблица для выбора сечения проводов

Теперь, что касается места установки полотенцесушителя. Согласно норм ПУЭ вся ванная комната разделена на 4 зоны и установка электроприборов с IPх5 разрешена только в зоне 2 и 3. Эта зона располагается на расстоянии более 60 см от края раковины, ванной или душевой кабинки.

На фото зоны по электробезопасности в ванной комнате

Выбор схемы подключения водяного полотенцесушителя

До начала непосредственно сантехнических работ важнейшим этапом установки полотенцесушителя является выбор схемы, по которой он будет подключен. Без этого повышается вероятность допущения ошибки, из-за которой система будет неэффективной либо не будет работать вообще. Изучим основные схемы подключения полотенцесушителей, правила исполнения и типичные недочеты, допускаемые при неграмотном монтаже.

Самой простой и надежной схемой считается та, при которой «полотенчик» является неотъемлемой частью стояка, и, по сути, его ответвлением U-образной или какой-либо еще формы. Таким образом полотенцесушители подключены в большинстве домов со старой системой водоснабжения (если хозяева квартир не заменяли их на более совершенные модели).

Схема прямого и наиболее простого подключения полотенцесушителя к стояку

Исполнение схемы, представленной выше, на практике

При использовании такого способа подключения полотенцесушителя, монтаж на него шаровых кранов или других запорных элементов недопустим, так как при их запирании перекрывается стояк, а соседи остаются без горячей воды. Кроме того, это снижает напор воды и температуру для следующих квартир

Чтобы иметь возможность отключать полотенцесушитель или регулировать температуру его работы без вмешательства в деятельность стояка, необходимо подключать байпас. Про него более подробно будет рассказано в следующем разделе статьи.

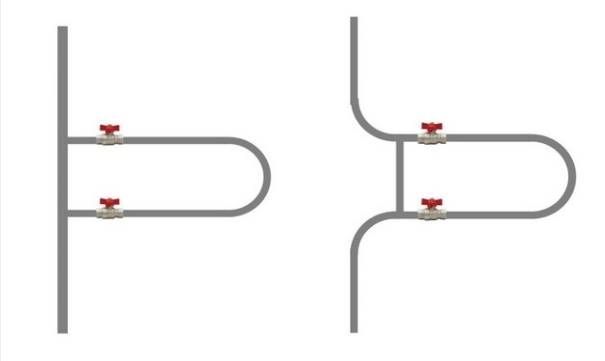

Примеры подключения байпаса

Теперь рассмотрим первую схему подключения полотенцесушителя вместе с кранами и байпасами – с боковым или диагональным подводом. Разница между ними несущественна и выбор зависит от ваших личных предпочтений. Эффективная работа подобной схемы подключения обеспечивается при выполнении следующих правил.

  1. При расположении полотенцесушителя в 2 и более метрах от стояка врезка верхнего отвода должна быть выше точки подключения к полотенцесушителю, а нижняя, соответственно, ниже. Если расстояние меньше – допустимы прямые подводы, без уклона.
  2. Трубы, соединяющие полотенцесушитель с отводами, не должны иметь «горбов» – в них начнет накапливаться воздух.
  3. Подводящие трубы желательно укрыть теплоизоляцией.

Схемы подключения полотенцесушителя с прямым байпасом и кранами с боковым и диагональным подводами соответственно

Допустимый вариант схемы, представленной выше

Наиболее частая ошибка при боковой или диагональной схеме подключения – в верхней подводящей трубе сформирован «горб», в котором со временем образуется воздушная пробка. Она перекроет циркуляцию воды в полотенцесушителе, и тот перестанет быть эффективным

Если расположить подводящие трубы без «горба» невозможно – смонтируйте на полотенцесушителе кран Маевского. Он поможет стравливать воздух из системы после отключения горячей воды или образования пробки

Еще одна ошибка, нередкая при боковом подключении полотенцесушителей – в нем под нижним отводом циркуляция воды будет нарушена и со временем эффективность работы снизится до минимума

Для некоторых полотенцесушителей Н-образной формы и больших размеров используется схема подключения с нижним подводом, показанная на изображении ниже. Как и для боковое или диагональное подсоединение, для нее существует несколько правил, исполнение которых обеспечит эффективность работы всей сантехнической системы.

  1. Если диаметр стояка больше диаметра байпаса или последний смещен, то верхняя врезка отвода должна обязательно располагаться ниже самого полотенцесушителя.
  2. Нижняя врезка в стояк должна располагаться ниже полотенцесушителя вне зависимости от условий.
  3. Подводящие трубы желательно укрыть теплоизоляцией.
  4. Наличие горбов в подводящих трубах нежелательно – в этих местах достаточно быстро возникнут воздушные пробки.
  5. На полотенцесушителе необходимо смонтировать кран Маевского.

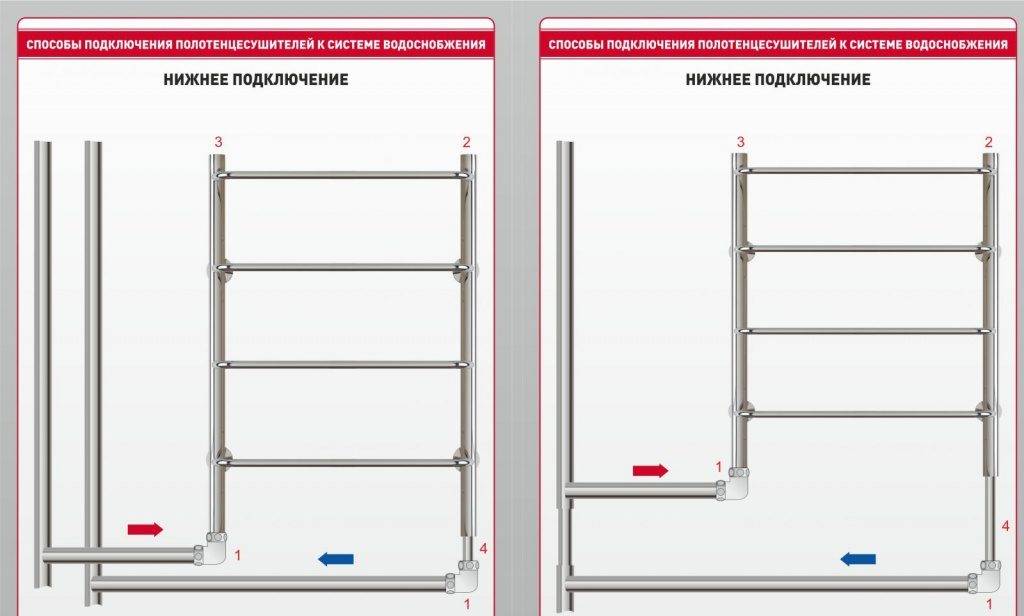

Схема подключения полотенцесушителя с нижним подводом

Пример нижнего подключения полотенцесушителя. Так как байпас имеет тот же диаметр, что и стояк, и не смещен – расположение верхней врезки отвода выше нижней части полотенцесушителя допустимо

При таком подключении нижнего отвода циркуляция воды в полотенцесушителе будет нарушена, со временем он остынет и перестанет работать

Установка и подключение: пошаговая инструкция

Перед началом монтажа нелишне сделать на полу раскладку как самого устройства, так и всей фитинговой арматуры для него, чтобы еще раз уточнить все размеры. Для этого можно даже собрать насухую все соединения. Поговорку про семикратное отмеривание никто не отменял!

  1. Размечаем на стене установочные размеры нового полотенцесушителя.
  2. Выбрав местоположение будущего агрегата на стене, необходимо тщательно исследовать ее на предмет прохождения внутренних коммуникаций как трубопроводных, так и электрических. Помочь в этом могут специальные приборы — металлопроводкоискатели.
  3. Сверлим отверстия, вставляем дюбели и вешаем устройство на стену, зафиксировав его шурупами или болтами.
  4. Нарезаем резьбу на обрезанных концах трубопровода.
  5. Подготавливаем перемычку‑байпас, аккуратно разметив и установив на ней тройники‑отводы для полотенцесушителя и запорный вентиль.
  6. При работе все соединения герметизируем сантехнической паклей или тефлоновой лентой.
  7. Устанавливаем ее в вырезе стояка, используя сгоны, прямые муфты и контргайки, так чтобы отводы‑тройники находились точно напротив вводов нашего устройства.
  8. Сгоны разной длины применяются для подгонки установочных размеров отрезков трубопроводов и упрощения их соединений. Они имеют на концах нарезанную резьбу: короткую с одной стороны и длинную — с другой.

    На длинную навинчивается контргайка и муфта. Тройник, уголок или вентиль накручиваются на трубу с одной стороны. В них завинчивается короткой резьбой сгон, который затем длиннорезьбовым концом соединяется с другой стороной трубы муфтой и фиксируется контргайкой.

  9. Прикручиваем к отводам запорные шаровые клапаны, а с ними соединяем вводы нашего агрегата.
  10. Открываем шаровые клапаны к полотенцесушителю, а вентиль на байпасе перекрываем.
  11. Открываем общий кран стояка. Если в системе есть давление воды, тщательно проверяем сделанные соединения на герметичность.

Все! Наш новый полотенцесушитель готов к работе. В этом видео вы можете посмотреть процесс демонтажа и установки нового полотенцесушителя в ванной своими руками:

https://youtube.com/watch?v=Lx-2Qop81SA

Работы на трубопроводной системе многоквартирного дома следует проводить, предварительно согласовав их с управляющей компанией, только при наличии достаточного опыта либо под руководством квалифицированного мастера.

Современные полотенцесушители могут быть достаточны сложными по конструкции, такие, например, как двухконтурные. Перед их установкой своими руками следует изучить все технические характеристики и правила монтажа.

Также нужно помнить, что некоторые агрегаты необходимо подбирать по гальванической совместимости с металлическими трубопроводами материалов, из которых они изготовлены.

Сантехнические работы

Вначале нужно перекрыть воду во всей системе отопления, используя вентиль, находящийся рядом с выходом трубы от водонагревателя.

Как только вода перекрыта, нужно уровнять давление в трубе с внешней средой. Для этого открываем кран Маевского и дожидаемся момента, когда вода полностью сойдёт. Кран Маевского находится на батареях или трубах для спуска воды в начале отопительного сезона, чтобы избавиться от воздушных шариков внутри отопительной системы. Теперь в трубу врезают два тройника на расстоянии 15–20 см для подключения экопластиковых отводов. Эту работу следует проводить на трубе поблизости к полотенцесушителю. Во время пайки трубы специалисты рекомендуют быть очень аккуратными, потому что неправильно спаянные трубы придется резать.

К уже установленным тройникам можно присоединять два шаровых крана для обеспечения максимальной безопасности в случае проблем с полотенцесушителем. Их прикручивают к тройникам с помощью резьбовых соединений и дополнительно герметизируют специальным уплотнителем для систем водопровода. Теперь измеряют расстояние между кранами и местом монтажа полотенцесушителя. Используя эти данные нужно купить металлическую или пластиковую трубу требуемой длины и с запасом в 50 см. Теперь можно переходить к монтажу полотенцесушителя.

Технология подключения полотенцесушителя

Процесс установки сушки для полотенец зависит от вида устройства. Водяные полотенцесушители требуют особого подхода к подключению. Электрические приспособления подсоединить совершенно просто.

Материалы и инструменты

Перед подключением полотенцесушителя необходимо ознакомится со схемой его подключения, предложенной производителем в инструкции. Также проверить комплектацию приобретенного устройства.

Для монтажа сушки понадобятся такие инструменты и материалы:

  • уровень строительный;
  • карандаш;
  • рулетка;
  • молоток;
  • ключ разводной;
  • отвертка;
  • паяльник и нож для ПВХ труб;
  • кран Маевского;
  • два тройника;
  • муфта;
  • крепежи, кронштейны;
  • трубы ПВХ диаметром 32 миллиметра;
  • пакля или уплотнительная лента;
  • фитинги.

Если предполагается установка перемычки, следует приобрести еще два шаровых вентиля.

Этапы монтажа водяного полотенцесушителя

Подключение сушки для полотенец чаще всего осуществляется к системе горячего водоснабжения. Установку устройства можно выполнить самостоятельно, следуя выбранной схеме подсоединения и поэтапному руководству:

  • перекрыть подачу воды;
  • обозначить с помощью строительного уровня участки крепления сушки на поверхности стены, соблюдая необходимое расстояние от стояка и уклон подводки 5 – 10 миллиметров;
  • установить и зафиксировать полотенцесушитель;
  • смонтировать перемычку, установив на концах трубы тройники и шаровые краны;
  • с помощью угловых и прямых фитингов подключить и отрегулировать направление отводов подачи и возврата теплоносителя;
  • установить на полотенцесушитель кран Маевского.

Все соединения уплотняются паклей или специальной лентой. Перед подачей воды в систему, а также после запуска теплоносителя осуществляется проверка герметичности стыков.

Подключение электрического полотенцесушителя

Такой тип сушки для полотенец можно устанавливать в любой комнате, независимо от размещения горячего или отопительного трубопровода. Процесс монтажа устройства состоит из закрепления конструкции в выбранном месте и подключении его к сети.

Правильно подключенный электрический полотенцесушитель

Установка электрического полотенцесушителя в ванной комнате или в другом помещении с повышенной влажностью осуществляется с учетом соблюдения норм безопасности:

  • подсоединение необходимо производить через трехжильный кабель;
  • обязательно должно присутствовать заземление;
  • допустима установка только скрытой изолированной проводки;
  • необходимо использование УЗО.

Требования к монтажу полотенцесушителей с электрическим нагревом:

  • расстояние от пола – не менее 20 сантиметров;
  • предметы мебели следует располагать с соблюдением дистанции 75 сантиметров;
  • между стеной и сушкой должно быть пространство 30 сантиметров;
  • отдаленность от ванной и умывальника – не менее 60 сантиметров.

Розетка должна находиться на безопасном расстоянии от горячей поверхности сушки для полотенец.
Подключение полотенцесушителя в загородном доме

Для обеспечения работы сушки для банных полотенец в загородном доме используются различные способы подключения. Если на даче проведено отопление, то отличным вариантом будет – врезка в контур системы обогрева. Но при такой установке следует учитывать, что функционировать устройство будет только в холодный сезон.

Если предполагается регулярное использование полотенцесушителя, то лучшим вариантом станет электрическая конструкция. Такую сушку можно включать и выключать при необходимости.

Подключение водяных устройств в загородном доме проводится по стандартным схемам. Чаще всего при подключении в отопительный контур применяется боковая или диагональная врезка.

Установка полотенцесушителя пошагово со всеми фитингами, видео:

Установка полотенцесушителя: лесенка с нижним подключением

Если полотенцесушитель подключен неправильно, то устройство гарантированно не справится со своей функцией. Деньги будут потрачены зря, а этого нельзя допустить. Монтаж аксессуара не связан с большими сложностями и выполнить работу сможет обычный пользователь без помощи приглашенного сантехника.

Еще до начала проведения работ по установке полотенцесушителя с нижним подключением важно приготовить весь набор инструментов, чтобы все было под рукой. Только так на работу уйдет мало времени и сил

Мастера советуют купить:

  1. Полотенцесушитель.
  2. Трубы нужного диаметра и переходники.
  3. Вентили, фитинги, втулки и кронштейны.

Кроме материалов мастеру пригодится слесарный инструмент, а именно:

  1. Гаечные ключи.
  2. Перфоратор или дрель.
  3. Сверло или бур.
  4. Болгарка с кругом по металлу.

Приступая к пошаговому выполнению работ, рекомендуем воспользоваться советами опытных мастеров, а именно:

  • пользоваться деталями, изготовленными из одного материала для уменьшения их коррозии;
  • полотенцесушитель лучше монтировать к верхним патрубкам, так как в этом случае эффективность обогрева значительно увеличивается;
  • все замеры стоит правильно рассчитать еще до начала работ, иначе могут появиться несоответствия и исправить их будет сложно.

Система полотенцесушителя собирается в той последовательности, как рекомендует завод-изготовитель

Пошаговая установка полотенцесушителя в ванной своими руками включает следующие виды работ:

  1. Демонтаж старого полотенцесушителя и сопутствующего оборудования.
  2. Монтаж байпаса и вентилей.
  3. Соединение между собой труб в определенной последовательности.
  4. Подключение нового оборудования.
  5. Включение системы в работу после проверки качества монтажа.

Приступая к монтажу, первым делом перекрывается централизованная подача воды. Новое оборудование удобнее собрать отдельно в первую очередь, а не на весу. Система полотенцесушителя собирается в той последовательности, как рекомендует завод-изготовитель. В упаковке можно найти инструкцию, которую следует внимательно изучить и воспользоваться рекомендациями.

Установка полотенцесушителя: лесенка с боковым подключением

При монтаже полотенцесушителя с боковым подключением стоит помнить об одном важном правиле – установку устройства стоит осуществлять под наклоном, величина которого составляет около 2-3 мм на метр длины. Если не соблюдать этой рекомендации, то могут наблюдаться проблемы при блокировке системы воздушной пробкой

При правильном наклоне воздух свободно будет выходить в сторону стояка.

Чтобы справиться с задачей первым делом на стене делаются отметки. В этот момент стоит активно использовать уровень и правильно рассчитать оптимальные места для размещения крепежей. Только после расчетов можно приступить к бурению стен и установке крепежей. К другим важным аспектам следует отнести такие особенности монтажа полотенцесушителя с боковым подключением:

  • во время сборки соединений стоит использовать качественный уплотнитель для устранения протечек;
  • направление тока воды при боковом подключении – сверху вниз;
  • запрещено использовать жесткий способ крепления любых деталей полотенцесушителя из-за температурных колебаний;
  • для избежания мощного гидроудара вентиль подачи воды открывается максимально плавно.

Интересует установка полотенцесушителя пошагово со всеми фитингами своими руками? Выполнить работы быстро и качественно может каждый, если воспользуется инструкцией, советами мастеров. Предлагаем посмотреть видео, чтобы увидеть, в какой последовательности проводятся монтажные работы.
