Как выполнить подключение радиатора отопления к полипропиленовым трубам – особенности подсоединения

Обвязка полипропиленовыми трубами: инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

  • муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
  • сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных – необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

  • кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
  • специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

  • набор специальных ключей;
  • уплотнители для резьбовых соединений;
  • пакля и резьбовая паста;
  • нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

  1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
  2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
  3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная – 96-97%, в нише в открытом виде – до 93%, в частично закрытом виде – 88-93%, в полностью закрытом виде – 75-80%.

https://youtube.com/watch?v=nnQz2VA7C_M

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

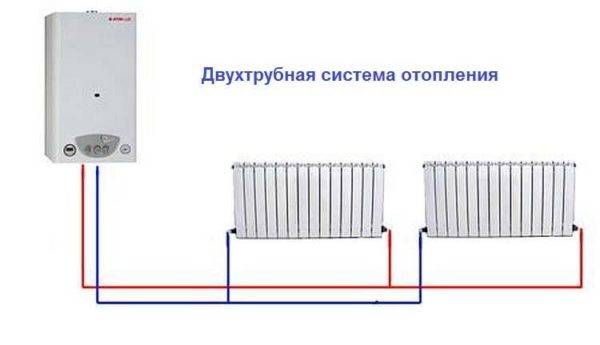

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Выбор материалов

Популярность, которую завоевали полипропиленовые трубы. связана с рядом их положительных качеств:

  • Цена на них значительно ниже, чем на металлические аналоги.
  • Высокая долговечность, благодаря тому, что пластик не ржавеет, к тому же на нем практически не откладывается осадок.
  • Не нуждаются в покраске.

Однако, следует учитывать, что для систем отопления подходят не все виды полипропиленовых труб. Дело в том, что они обязательно должны иметь армировочный слой, который предотвращает значительное температурное расширение трубопровода.

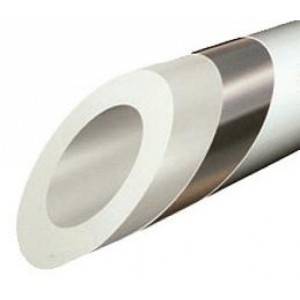

Армированная полипропиленовая труба

Причем желательно, чтобы армировочный слой был алюминиевым, так как стекловолоконная армировка приводит к насыщению теплоносителя кислородом. Это в свою очередь вызывает ржавление металлических поверхностей котлов и других элементов теплоснабжения. Трубы, которые имеют алюминиевое армирование и подходят для систем теплоснабжения, обозначаются маркировкойPN25.

Обратите внимание! При выборе труб следует обратить внимание на равномерность толщины их стенок. Для этого нужно посмотреть на их срез

Что касается диаметра, то оптимальный параметр –25 мм.

При этом также необходимо приобрести фитинги, к которым относятся:

Схема однотрубного и двухтрубного подключения радиаторов

Способы подключения радиаторов отопления

Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи .

Способ №1 — боковое подключение

Боковое подключение радиаторов

Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:

  1. Подача — в верхний патрубок.
  2. Обратка — в нижний.

Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.

Способ №2 — диагональное подключение

Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:

  • Подача — к верхнему патрубку батареи.
  • Обратка — к нижнему, но с противоположной стороны прибора.

То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.

Способ №3 — нижнее подключение

Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.

Нижнее подключение радиатора

Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.

Что делать? Есть два решения данной проблемы:

  1. Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
  2. Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.

Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.

Выбор места и способа установки радиатора

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

  1. Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
  2. Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.
  1. Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
  2. Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

https://youtube.com/watch?v=olrD9qxCAhM

ПОСМОТРЕТЬ ВИДЕО

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

  • Не учтено место для установки регулировочных кранов.
  • Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
  • Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
  • Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

  • Допускается применение труб малого диаметра.
  • Магистраль устанавливают в любом положении, вертикально или горизонтально.
  • Требуется меньший объем теплоносителя.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Watch this video on YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

  • перфоратор;
  • дрель-шуруповёрт;
  • сварочный аппарат для полипропиленовых труб;
  • молоток;
  • уровень;
  • рулетка и линейка;
  • маркер;
  • гаечный и трубный ключи;
  • торцевой ключ для сборки секций.
  • шнур или намотка для резьбовых соединений;
  • герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

  1. Кронштейнов.
  2. Кран Маевского или автоматический воздухоотводчик.
  3. Заглушек.
  4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Запорно-регулировочная арматура

Давайте рассмотрим элементы обвязки более подробно. Как правило, типичный конвектор имеет четыре отверстия – по одному у каждого угла. В одно из верхних отверстий входит подающая жила, которая отводится от стояка с помощью муфты.

Перед входом в прибор на подающей стороне ставят шаровый кран, вентиль или терморегулировочный клапан. С противоположной стороны в верхнее отверстие монтируют кран Маевского для отвода лишнего воздуха из системы.

Обратный патрубок выходит чаще всего снизу с той же или противоположной стороны (см. главу про схемы обвязки), она комплектуется шаровым краном. Оставшееся отверстие закрывают заглушкой.

Подключать прибор лучше с помощью американок, которые оборудованы накидными гайками. Это позволит легко отсоединить его от магистрали в случае необходимости ремонта или замены.

https://youtube.com/watch?v=QjPBsg4yVEA

Выполнять обвязку проще всего с помощью пластиковых деталей, так как они не требуют электродуговой сварки. Полипропилен позволяет создавать сложные разветвленные схемы без особого труда. Металлопластиковые трубы из сшитого полиэтилена также просты в монтаже, но их цена намного выше.

Сгоны и американки

Что это такое

Начнем с небольшого экскурса в историю.

Совсем недавно по историческим меркам — какие-то двадцать-двадцать пять лет назад — в нашей стране массово продавались и использовались всего три типа отопительных приборов:

Конвекторы, представлявшие собой змеевик из стальной трубы с напрессованными на нее для увеличения теплоотдачи стальными же пластинами.

Отечественный дизайн, бессмысленный и беспощадный.

  • Пластинчатые радиаторы — две штампованные стальные пластины, проваренные по периметру. Теплоноситель передвигался по лабиринту пазов между ними.
  • Чугунные секционные радиаторы. Они, думается, не нуждаются в представлении, поскольку и сейчас установлены в большинстве квартир.

Способа крепления предусматривалось всего два:

  1. Сварка. Приваривались к подводкам исключительно конвектора: их механическая прочность и срок службы, как минимум не уступающий продолжительности эксплуатации стояков и подводок, не предполагали демонтажа для ремонта или замены.
  2. Сгоны. Муфта (в случае конвектора или пластинчатого прибора) или радиаторная пробка (в случае секционного радиатора) сгонялась по длинной резьбе на подводке, одновременно наворачиваясь на резьбу прибора или вкручиваясь в нее. Затем соединение герметизировалось подмотанной контргайкой.

Первые алюминиевые радиаторы монтировались по старинке — на сгонах. Однако через несколько лет массово распространились простенькие фитинги — американки, включавшие разъемные соединения с накидной гайкой и резиновым уплотнителем. Их главным достоинством стал простой и быстрый демонтаж прибора: операция, ранее занимавшая до получаса, теперь отнимала не более минуты и не требовала больших усилий.

Алюминиевый отопительный прибор подключен современными фитингами.

Есть ли у американки недостатки? В сущности, недостаток лишь один: прочность соединения ограничена качеством резинового уплотнителя и плотностью его прижима. При большом давлении в контуре (например, при гидроударе) именно уплотнитель и сравнительно тонкая накидная гайка американки оказываются слабым звеном.

Рекомендации

Выводы, которые сделал для себя автор, наверняка будут оспорены многими другими специалистами; однако они вполне однозначны.

В системах центрального отопления с характерной для них большой вероятностью превышения штатного давления лучше использовать привычные резьбовые сгоны.

Чугунный радиатор в системе ЦО подключен на сгонах.

Американки желательно применять в автономных системах.

Схемы подключения радиаторов к контуру отопления

Существует несколько схем, как подключить радиаторы отопления в частном доме. При однотрубной системе, используемой в многоэтажных домах, каждый радиатор вставляется в единую трубу, по которой движется теплоноситель и отводится обратно. Вода проходит последовательно через все батареи, постепенно остывает.

При двухтрубной системе каждый из радиаторов опирается на две трубы – для подачи и возвращения в обратный контур. Стояки являются коллекторами, к ним параллельно подключены радиаторы. При этом зависимость температуры нагрева от места расположения батареи сведена к минимуму.

Диагональное подключение

Под диагональным подключением радиаторов отопления понимается два варианта:

  1. При двухстороннем подключении с подачей сверху происходит более эффективная отдача тепла. Вода не встречает на своем пути сопротивления, проходит через верхний коллектор, вертикальные каналы, прогревает радиатор равномерно по всей площади.
  2. При двухстороннем подключении с подачей снизу потери эффективности составляют до 20%. Теплоноситель не способен свободно проникать в дальние участки нижнего подающего коллектора, поэтому за счет разницы плотностей он выбирает близкие к входу вертикальные каналы. При прогретом верхе внизу часто образуется застой.

Вторая схема применяется очень редко, первая является более удачной.

Одностороннее с верхней и нижней подачей

Такой монтаж батарей отопления организовывается по принципу верхней и нижней подачи:

  • При первом теплоноситель передается к верхней точке стояка, последовательно проходит все радиаторы на этажах. Поток идет сверху вниз.
  • Для упрощения системы и экономии материалов используется схема с нижней подачей. При этом на восходящей трубе устанавливаются радиаторы, поток идет снизу вверх. При таком положении разница температур более ощутимая.

Двухстороннее с верхней и нижней подачей

Подключение радиаторов отопления в двухтрубной схеме очень популярно в автономных системах отопления частных домов. Оно позволяет скрыть трубы под полом, сделать их максимально незаметными. Но при таком подходе теплоотдача теряется, эффективность снижается на 10-15%.

При нижней подаче тепло отдается лучше, распространение воды по вертикальным каналам идет за счет разницы в плотности. При верхней подаче есть риск меньшего прогрева верхней части батареи.

Эксплуатационные особенности полипропиленовых труб

Трубы из полипропилена пользуются широкой популярностью у потребителей при монтаже систем отопления благодаря следующим техническим и эксплуатационным характеристикам:

  • Для транспортирования теплоносителя к радиаторным теплообменникам используют два типа полипропиленовых труб — армированные стекловолокном и алюминием.
  • Трубы армированные стекловолокном рассчитаны на давление в сети PN не более 20 бар и могут эксплуатироваться длительный срок (не менее 25 лет) при температурах теплового носителя 70 — 90 °С. К недостаткам стекловолоконных труб относят относительно высокий коэффициент температурного линейного расширения до 2 мм на погонный метр при дельте температур в 70 °С, а также их высокую кислородопроницаемость.
  • Предельные напорные показатели у ПП-труб с армированием из алюминия — 25 бар со сроком службы в 25 лет при транспортировании рабочей среды с температурой до 90 °С. Армированные алюминием ПП-трубы имеют ничтожно низкий коэффициент линейного удлинения и не пропускают кислород.

Рис. 5 ПП-трубы со стеклопластиковым и алюминиевым армированием

  • Полипропиленовые трубы соединяют методом пайки при помощи специального паяльника для полипропиленовых труб при температуре 260 °С.
  • При монтаже используют широкий ряд фасонных изделий, в том числе и переходники с полипропилена на металл с резьбой, выпускаемые наряду с трубной продукцией каждым производителем.
  • ПП-трубы делят на классы по сферам применения (иногда их указывает на маркировке цифрами от 1 до 5 и символами ХВ) и толщине стенок. Последний показатель указывают на маркировке, а также задают размерным соотношением наружного диаметра к толщине стенки SDR.
  • Коэффициент теплопроводности у изделий, армированным стекловолокном около 0,3 Вт/м·°С, с оболочкой из алюминия — 0,45 Вт/м·°С.
  • Трубы из полипропилена боятся воздействия прямого ультрафиолетового излучения, что, впрочем, никому не мешает прокладывать их открытым способом, подводя к теплообменным приборам под окнами.

Рис. 6 Классы ПП-труб

Выбор радиаторов

В паре с полипропиленом традиционно используются алюминиевые секционные радиаторы.

Алюминиевые радиаторы с разным межосевым расстоянием подводок.

С чем связана столь однозначная инструкция?

Чем хуже чугунные, стальные или биметаллические изделия?

  • Цена алюминиевых радиаторов ниже. чем у любых аналогов, исключая разве что сделанные своими руками из стальных труб регистры .
  • Благодаря высочайшей теплопроводности алюминия все оребрение секций имеет одинаковую температуру. что обеспечивает максимальную теплоотдачу при минимальных габаритах отопительного прибора.
  • Переплата за обладающий сопоставимыми тепловыми характеристиками биметаллический радиатор бессмысленна. поскольку прочность любого контура равна прочности его наиболее слабого звена. В нашем случае слабым звеном будет полипропилен.

Подключение алюминиевых радиаторов полипропиленовыми трубами подразумевает их комплектацию запорной арматурой. Какой и зачем?

Простейший и наиболее дешевый вариант — пара вентилей. Лучше — шаровых: в отличие от винтовых и пробковых, они исключительно надежны, всегда сохраняют герметичность и не требуют обслуживания. Вентиля выполняют единственную функцию — позволяют при необходимости полностью отключить отопительный прибор для ремонта или замены.

Батарея укомплектована парой шаровых вентилей.

Продвинутый вариант — комплектация батареи дросселем или парой дросселей.

Зачем они нужны?

  • Дроссель позволяет вручную уменьшить теплоотдачу прибора при высокой температуре в комнате.
  • Пара дросселей используются в тех случаях, когда двухтрубной системе требуется не только регулировка, но и балансировка — ограничение потока через ближние к котлу или насосу радиаторы. Для балансировки обычно используется дроссель на обратной подводке, для регулировки температуры в комнате — на подаче.

Наконец, наиболее удобный в плане удобства эксплуатации (но и самый дорогостоящий) вариант — соединение радиатора с полипропиленовой трубой с использованием термостатического клапана и термоголовки.

Термостат использует уже знакомое нам температурное расширение некоторых сред: при нагреве (и увеличении линейных размеров сильфона в корпусе термоголовки) он закрывает клапан, ограничивая подачу теплоносителя; при охлаждении клапан открывается. Тем самым обеспечивается постоянная температура в помещении при любом изменении внешних условий — погоды на улице или параметров теплоносителя.

Термостат не должен находиться в восходящем потоке теплого воздуха от радиатора или подводки.

Заметьте: в двухтрубной системе отопления термостат часто комплектуется балансировочным дросселем на второй подводке.

Кроме запорных и регулировочных кранов, при нижнем подключении радиаторы комплектуются воздушниками — кранами для стравливания воздуха после сброса контура.

В роли воздушников могут выступать:

  1. Краны Маевского. Их преимущества — компактность и дешевизна.
  2. Обычные вентиля или водоразборные краны, установленные в верхнюю проходную пробку радиатора. Они удобны высокой пропускной способностью: через вентиль воздух стравится куда быстрее.
  3. Автоматические воздухоотводчики, удаляющие из контура пузыри воздуха без участия владельца.

Какими фитингами и как соединить радиатор отопления с полипропиленовой трубой?

Врезка в горизонтальный розлив выполняется через муфтовый тройник с переходом диаметра. Типичный диаметр розлива в контуре разумной длины с принудительной циркуляцией — 25 — 32 мм; наружный диаметр подводки к отдельному отопительному прибору — 20 мм.

Врезка в розлив выполнена муфтовыми сварными тройниками.

  • Переходники со сварной муфты на резьбу размером 1/2 дюйма позволяют подключить вентиля, дроссели или термостатические клапана.
  • Для соединения запорной арматуры с радиаторными пробками используются американки — быстроразъемные фитинги с накидными гайками и резиновыми прокладками. Они позволяют сократить время демонтажа радиатора до 30 — 45 секунд.

На фото — комбинированное решение: шаровый кран с американкой.

Подключение радиаторов

Схема подключения

Перед тем как соединить радиатор отопления с полипропиленовой трубой нужно начертить схему системы. Наряду с этим направляться учитывать, что существует пара вариантов подключения батарей:

Метод подключенияИзюминки
ОднотрубныйДанная система есть наиболее несложной и экономной в плане расходования материалов. Но, она подходит только для маленьких помещений, поскольку теплоноситель по пути к последней батарее нагревает промежуточные, что ведет к неравномерному их нагреву.
ДвухтрубныйКроме этого представляет собой последовательное подключение, но, тёплый теплоноситель и «обратка» протекают по различным трубопроводам. Именно поэтому нагрев батарей осуществляется более равномерно.
Коллекторный (распределительная гребенка)Таковой метод есть наиболее действенным, но одновременно с этим и самым затратным. Его принцип основан на параллельном подключении всех радиаторов через коллектор.

Выбор типа схемы зависит от изюминок жилья – количества помещений, их площади и пр.Определившись с типом системы, направляться своими руками изобразить на схеме размещение батарей отопления в помещении, фитинги и все другие элементы.

Наличие таковой схемы разрешит вычислить нужное количество материалов, и упростит предстоящую работу по монтажу системы.

Сборка трубопровода

Итак, инструкция по сборке трубопровода выглядит следующим образом:

  • В первую очередь необходимо нарезать трубы в соответствии с размерам, указанным на схеме.
  • Потом обрезанные торцы подготовленных отрезков необходимо зачистить от заусенцев.
  • После этого концы отрезков необходимо зачистить особым приспособлением, работающим по принципу точилки для карандашей. Данная операция нужно для осуществления предстоящей пайки.
  • Затем трубы и фитинги разогреваются в особом паяльнике, по окончании чего состыковываются.
  • Потом трубопровод монтируется к стенкам при помощи особых держателей.

Совет! Если вы работаете паяльником для пластиковых труб в первый раз, перед тем как приступить к сборке трубопровода направляться потренироваться на обрезках.

Так, трубопровод планирует как конструктор.

Наряду с этим нужно выполнять следующие правила работы со сварочным аппаратом:

  • Перед исполнением сварки аппарат необходимо разогреть до отключения, по окончании чего дождаться повторного включения.
  • Нужно строго выполнять время нагрева соединяемых деталей. Для различных типов паяльников оно возможно различным. Исходя из этого перед применением устройства направляться ознакомиться с таблицей, которая в большинстве случаев имеется в инструкции.
  • Соединять детали необходимо ровно, не допуская перекосов.
  • По окончании соединения деталей их нельзя смещать и шевелить пока не застынет полипропилен.

В целом процесс сварки полипропиленовых элементов теплопровода достаточно простой.

Монтаж радиаторов

Перед тем как подсоединить радиатор отопления к полипропиленовой трубе нужно выполнить его монтаж.

Данная работа осуществляется в таком порядке:

  1. В первую очередь необходимо нанести разметку на места размещения батарей.

Наряду с этим направляться учитывать требования СНиП:

  • расстояние от стенки должно составлять не меньше 2 см,
  • расстояние от пола должно составлять около 10-15 см,
  1. После этого выполняется монтаж кронштейнов. Наряду с этим нужно применять строительный уровень, дабы прибор размешался ровно. Для крепления кронштейнов возможно воспользоваться дюбель-гвоздями.

  1. По окончании установки кронштейнов необходимо подвесить на них радиатор.

По таковой системе направляться установить все радиаторы в помещении.

Подключение батарей

Соединение радиатора с полипропиленовой трубой осуществляется в таком порядке:

В первую очередь к батарее крепится переходная муфта. направляться подчернуть, что подключение алюминиевых радиаторов полипропиленовыми трубами осуществляется особыми муфтами, отличающимися от переходников, предназначенных для чугунных батарей.

  • Потом к переходнику подключается шаровый кран, регулировочный вентиль либо радиаторный клапан.
  • После этого кран соединяется с полипропиленовым теплопроводом.
  • По такой же схеме осуществляется подключение выхода радиатора к трубопроводу.

Вот, пожалуй, и все главные моменты подключения батарей отопления к полипропиленовому трубопроводу.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
