Как правильно сделать подключение водонагревателя

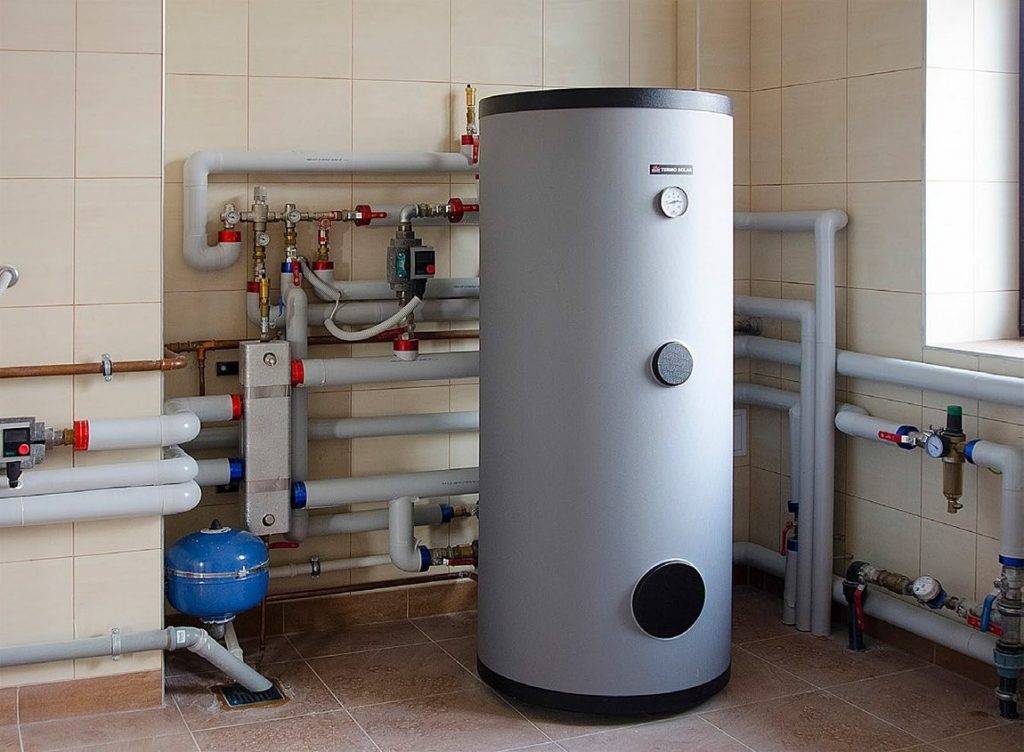

Особенности подключения напольного водонагревателя

Так как такой нагреватель устанавливается на полу, все подводы к нему расположены не на нижней панели, а внизу боковой или задней вертикальной стенки. В быту такие накопительные бойлеры используются редко, так как у самых миниатюрных из них объём бака составляет 100–150 л. Кроме этого, они занимают много места и имеют большую мощность, предъявляющую серьёзные требования к электропроводке и автоматике безопасности.

Подключение к воде у нагревателей напольного расположения выполняется аналогично настенным моделям. Подключение к электросети, ввиду относительно высокой мощности, необходимо выполнять исключительно через отдельный щиток.

рмнт.ру

Нюансы подключения проточного водонагревателя

Подключить проточный водонагреватель к системе снабжения дома/квартиры водой еще проще, чем накопительный. Достаточно следовать общим принципам работы с техникой такого рода (и приведенным выше рекомендациям), а также предложенным производителем схемам подключения.

Все основные элементы схемы повторяются, здесь также необходим сливной клапан, переходники от патрубков нагревателя к трубам водопровода, подключение к электросети.

Специалисты рекомендуют:

• монтировать устройство в непосредственной близости к точке водозабора – раковине, душу, кухонной мойке. При этом необходимо учитывать зоны влажности и применять влагозащищенные розетки, а также внимательно относится к гидроизоляции электрических элементов;
• если трубы подключения холодной воды выполнены из металла, присоединять их к входному патрубку нагревателя необходимо через диэлектрическую втулку (входит в комплект поставки);
• поскольку мощность прибора может составлять от 1 до 27 кВт, устройства с потреблением свыше 8 кВт необходимо подключать к сети 280 В кабелем из четырех или пяти жил;
• перед первым включением следует «продуть» систему, чтобы обеспечить заполнение основной емкости нагревателя и отсутствие воздушных пробок в трубах/шлангах.

Важно понимать: проточный водонагреватель обеспечивает наличие горячей воды постоянно (при наличии электроснабжения), но не дает большого потока жидкости!

Рекомендуем посмотреть видео о подключении проточного нагревателя обычного типа и так называемого «крана мгновенного нагрева воды».

Подключение водонагревателя к сети

Что нужно знать:

Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
Популярный вариант установки маломощных моделей – через розетку

Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
Нельзя пользоваться розеткой, если оборудование очень мощное

Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.

Правила перед подключением:

• Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
• Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.

Важно! Монтаж проводов выполнять только в сухом помещении

1 способ подключения

1. Отмерить расстояние от розетки до точки монтажа водогрея.
2. Разобрать электровилку, снять изоляцию кабеля.
3. Счистить изоляцию с жил с обеих сторон.
4. Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле остальные.
5. Открыть панель бойлера, соединить жилы с контактами. Закрыть.

Способ №2: подключение к электрощиту

1. Протянуть кабель от нагревателя к щиту питания.
2. Смонтировать автомат рядом с агрегатом, провести кабель.
3. Оголить кабель на 10 см и фазу.
4. Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
5. Оголить кабельные жилы с двух сторон.
6. Снять панель корпуса нагревателя, присоединить жилы к клеммам.
7. Перекрыть подачу питания, подключить агрегат к щитку.

Чего нельзя делать?

Что не рекомендуется делать при подключении:

1. Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
2. Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
3. Монтировать агрегат без технических знаний.
4. Сливать бак, не отключив электропитание.
5. Игнорировать правила безопасности.
6. Использовать некачественные запчасти неизвестных брендов.
7. Монтировать без предохранительного клапана.

Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.

Установка бойлеров своими руками

Устанавливать водонагреватель своими руками нужно согласно существующим правилам и требованиям в зависимости от его типа. Так, особенности установки проточного прибора будут несколько отличаться от установки накопительного. Давайте рассмотрим и один и второй случай.

Как установить водонагреватель проточного типа

Одна из ключевых особенностей водонагревателей проточного типа – это их компактность, это позволит поставить их на кухне или ванной комнате прямо под раковиной. Жидкость в таких приборах нагревается в специальной трубе из металла, в которой содержатся мощные нагревательные элементы.

Такие особенности конструкции прибора требуют, чтобы электрическая проводка в доме или квартире работала исправно и была в состоянии выдерживать большие нагрузки. Желательно для нагревателя проточного типа ставить отдельный автомат, а нему присоединять провод с большим сечением.

После того как вы закончите работу с подводкой электричества, можно установить и сам бойлер. Его устанавливают по временной или по стационарной схеме.

Временная схема предусматривает, чтобы в трубу с холодной водой был врезан дополнительный тройник, который будет соединен с водонагревателем посредством специального вентиля. Чтобы это сделать, нужно подать на водонагреватель напряжение и открыть кран, подающий горячую воду.

А вот стационарная схема предполагает, что подача и забор воды в трубах будет осуществляться параллельно с общей системой водоснабжения. Чтобы установить конструкцию согласно стационарной схеме, в трубы врезаются тройники под горячую и холодную воду. Затем нужно поставить запорные краны и загерметизировать их с помощью простой пакли или фум ленты.

Дальнейшие действия такие:

• соедините входной патрубок бойлера с трубой, которая подает холодную воду ;
• подключите выходной патрубок к крану подачи горячей воды ;
• подайте в трубы воду и убедитесь в том, что все соединения при включении воды в кране и душе герметичны ;
• при нормальной работе системы можете подавать электричество на водонагреватель, затем из нужного крана должна политься горячая вода ;
• чтобы повысить уровень безопасности всей водопроводной системы и водонагревателя, сразу же вместе с ним поставьте предохранительный клапан.

Посмотреть наглядно на процесс установки проточного аппарата можно на видео.

Правила установки накопительного бойлера

Если вы планируете своими руками ставить аппарат накопительного типа, то требования к состоянию проводки будут не такими строгими, как в предыдущем случае. А еще накопительные нагреватели стоят несколько дешевле проточных. Помимо этого, их популярность объяснима тем, что очень часто на них распространяется схема, при которой можно одновременно осуществлять подачу воды на кран и душ.

Установить такой агрегат при наличии инструментов и материалов можно быстро, сама работа при этом не покажется слишком сложной, она состоит из таких действий:

• устраните неисправности в электропроводке или водопроводной системе, если таковые имеются, проверьте их состояние;
• сделайте на стене разметку под конструкцию и поставьте нужные крепежные элементы для ее установки;
• зафиксируйте водонагреватель на стене и присоедините предохранительный клапан;
• после установки бойлера на стену, подключите его к водопроводу;
• подведите трубы через клапан к соответствующим входам и выходам на корпусе;
• сначала установите и подключите холодную воду, причем предохранительный клапан в это время должен быть закрытым;
• также при закрытом клапане установите трубы и на горячую воду;
• подключите конструкцию к электрической сети и проверьте, как он работает.

Если все действия были выполнены правильно, то из соответствующего крана должна потечь горячая вода. В это время все трубы и соединения бойлера должны быть хорошо загерметизированы, а провода не должны перегреваться.

Конечно же, если вы не уверены в своих силах и даже наглядный обучающий материал в формате видео не может помочь вам усвоить особенности поэтапной установки бойлера своими руками, то не рискуйте, а пригласите специалиста. Некорректная установка нагревателя может его преждевременно вывести из строя и спровоцировать протечки и другие проблемы. Поэтому беритесь за самостоятельную установку лишь тогда, когда вы уверены в своих силах и знаете, что все будет выполнено качественно и правильно.

Разновидности бойлеров

Перед тем как приступить к подключению бойлера в доме или в квартире, необходимо разобраться, какой вид водонагревателя Вам подойдет. Для того, чтобы сделать правильный выбор, необходимо ознакомиться со всеми вариациями:

Накопительный водонагреватель для водопровода, работающий на электричестве. Такой прибор способен нагреть воду до температуры от 55 до 75 градусов автоматически

Важно отметить, что он потребляет совсем мало электроэнергии, потому что процесс нагрева воды проходит постепенно. Накопительные водонагреватели отличаются своей универсальностью

Именно поэтому их можно устанавливать в любом помещении.

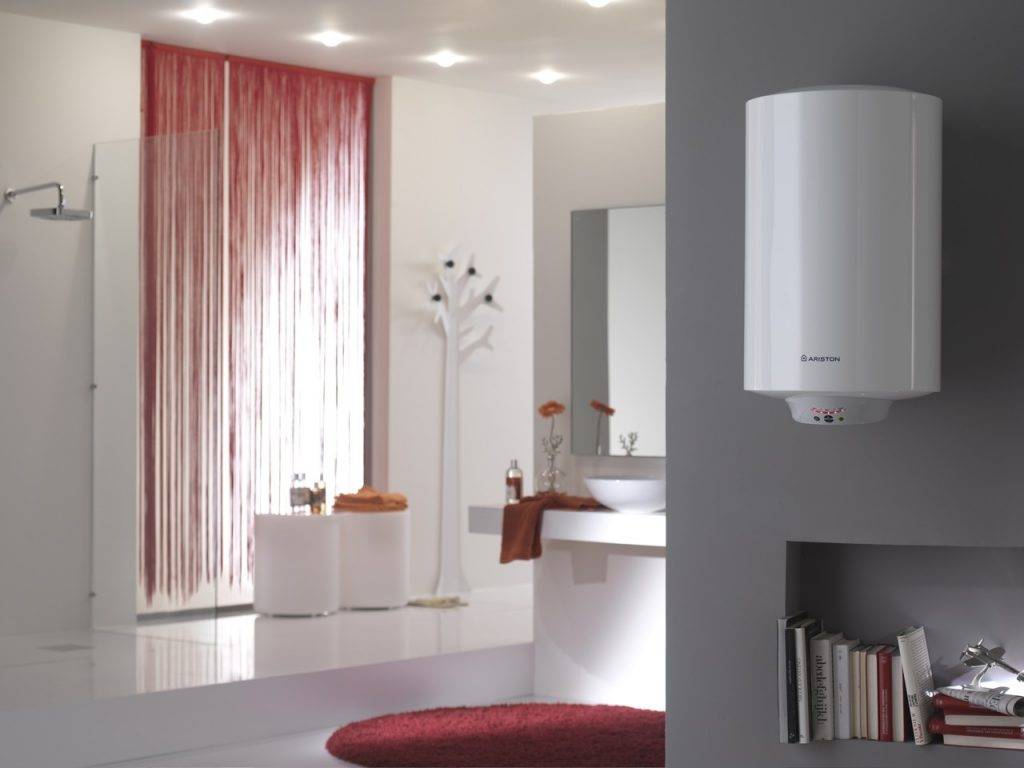

Типовой накопительный водонагреватель

Проточный водонагреватель. Работа такого бойлера основывается на том, что нагрев воды происходит непосредственно во время ее движения по крану. Главным достоинством такого прибора является его мобильность. Вторым, не менее важным преимуществом является то, что процесс нагревания воды проходит почти моментально

Важно отметить, что такой водонагреватель может устанавливаться либо в одной водоразборной точке, либо иметь разводку ко всем потребителям воды. Это напрямую зависит от мощности прибора

Бойлер косвенного нагрева. Такой водонагреватель способен обеспечивать бесперебойную подачу горячей воды для всех потребителей одновременно. Такой прибор обладает достаточно низким коэффициентом потери тепла. Конструкция такого прибора не включает в себя теплоисточник. Роль теплоносителя играют внешние источники тепла. В качестве теплоисточников чаще всего используются отопительные котлы.

Учитываем тип водопровода

Полипропиленовый

Чтобы обеспечить надежное соединение труб из полипропилена, нужно использовать специальные оконечные муфты и повороты. При этом трубы лучше выбирать стабилизированные, то есть, дополнительно армированные еще одним слоем (чаще всего это – алюминиевая фольга).

Самые большие сложности возникнут в том случае, если водопровод начали эксплуатировать еще до установки бойлера. Тогда часть труб придется вывести из стены, чтобы произвести подключение по всем правилам. Работу выполняем в следующем порядке:

• разрезаем трубы и присоединяем к ним тройники при помощи паяльника;
• к тройникам присоединяем еще трубы, которые будут монтироваться к прибору;
• выполняем соединение трубы с водонагревателем через кран (здесь нам понадобится оконечная муфта);
• выполняем те же шаги для подключения к водонагревателю трубы с горячей водой.

Металлический

Когда речь идет о металлическом водопроводе, обычно имеются в виду трубы из стали. Подключение к таким трубам производить сложнее – связано это, прежде всего, с особенностями материала. Для более надежного соединения следует использовать особый хомут, способный выдерживать большую нагрузку. Хомут должен иметь, так называемую, «врезку» (специальный патрубок).

Подключение бойлера к металлическому водопроводу выполняется в такой последовательности:

• подготавливаем место соединения (врезки): удаляем загрязнения и остатки краски;
• устанавливаем на основную трубу хомут, подложив под него уплотнительную прокладку;
• вооружившись дрелью, сверлим в трубе отверстие, проходящее через патрубок (при этом, диаметр отверстия подгоняем под диаметр втулки);
• наносим резьбу и устанавливаем на нее сгоны (резьбовые соединительные элементы);
• монтируем на место краны;
• к кранам присоединяем трубы, которые затем подключаем к прибору.

Металлопластиковый

Металлопластик – это самый современный из всех вышеперечисленных материалов. Он отличается легкостью и прочностью, поэтому очень удобен в эксплуатации

Еще одно немаловажное достоинство металлопластиковых труб – это удобство способа установки: монтаж производится в открытую

Основные этапы подключения:

Подключение при помощи трехходового клапана

При таком подключении основу будут составлять два контура:

1. отопительный контур;
2. нагревательный контур бойлера (система горячего водоснабжения).

Благодаря трехходовому клапану можно обеспечить распределение теплоносителя между контурами. Здесь большим приоритетом обладает направление нагрева накопителя, контур отопления играет второстепенную роль.

Управлять таким клапаном не нужно – все происходит автоматически. Для этого имеется термостат, который в момент остывания воды переключает клапан, и вода из контура обогрева идет в контур бойлера.

Когда температура достигает необходимого уровня, термостат переключает клапан в обратное положение, то есть теплоноситель уже направляется в радиаторы отопления.

Такое подключение является самым распространенным. Его удобство заключается в том, что такая система незаменима при достаточно большом использовании воды в доме, в том числе, если в системе циркулирует вода с достаточно высокой жесткостью.

Нужно помнить! Выставляя предельную температуру срабатывания термостата, следует учитывать температуру, до которой будет нагреваться в котле теплоноситель. Температура на бойлере рекомендуется выставлять меньше, чем в котле. В противном случае, котел, который отключится от отопления, будет раз за разом греть в нагревателе воду.

Подключение мощного водонагрева на всю квартиру

Тем, кто хочет получить полноценную замену горячего водоснабжения, придется купить нечто более мощное.

Речь здесь идет о моделях от 10квт и выше. Например, популярные марки Thermex и Clage. Чаще всего покупают на 12-15кВт, причем на три фазы.

Такие штуки по заводским параметрам выдерживают максимальное давление до 10 бар (1Мпа) и спокойно потянут всю систему ГВС в доме. Норма давления для многоэтажки от 0,3 (минимум) до 6 атмосфер (0,6Мпа).

Расход-производительность аппарата от 6 до 9 л/мин, при увеличении температуры от начальной (дельта) на 25С.

Подготовительные работы опять начинаются с разбора водонагревателя.

Откручиваете винты в нижней части корпуса и аккуратно снимаете защитную крышку.

Будьте осторожны, от цифрового табло до платы управления идет шлейф проводов, не порвите его.

Данный шлейф легко отсоединяется через штекер.

В комплектации с настенным нагревателем зачастую идет короткий кусок штатного кабеля, который редко куда можно приспособить.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера. Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода

Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Мощность бойлера (проточная схема), кВт	Ток отсечки автомата, А
3,5	20
5,5	25
6,5	30

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Список необходимых инструментов

Прежде чем узнать, как правильно подключить бойлер к водопроводу в квартире следует заняться подбором нужного инструментария для проведения работы. Сразу следует отметить, что для проведения монтажа не обязательно использовать высококачественные и дорогие инструменты, чаще всего, большая часть указанных материалов, есть у каждого хозяина под рукой. Если же таковых нет, их без труда можно приобрести в строительных точках продаж.

Крепление можно осуществить с помощью:

• строительно-монтажного пистолета;
• перфоратора или электрической дрели;
• металлических крючков;
• дюбелей;
• шланг с высоким качеством;
• винтов;
• кабеля;
• специальных патрубков;
• самого агрегата.

В качестве крепежных элементов для бака используют специальные стальные крючки с диаметром от 10 мм, и дюбеля. Все это закрепляется при помощи строительно-монтажного пистолета, если таковой отсутствует, то отверстия под крепежи делают с помощью дрели или перфоратора.

Если на стене есть слой отделочного материала, можно применить десяти сантиметровые винты, их часть сделанная на основе пластмассы должна составлять не менее восьми сантиметров.

Не следует в процессе подводки воды к агрегату использовать гибкие шланги или дешевые изделия. Они очень быстро приходят в непригодность и нуждаются в частой замене. Лучше один раз потратить немного больше средств на качественные материалы и быть спокойным в процессе использования установки. Также не рекомендуется применять изделия из металла, для такой работы идеально подойдут составляющие из меди.
