Какие бывают самодельные котлы отопления для частного дома – варианты изготовления своими руками

Принципы самостоятельного конструирования

Конструирование котла условно можно разбить на четыре части: теоретические расчеты, составление схемы будущего котла (или коррекция имеющейся схемы), приобретение необходимых компонентов и непосредственно сборка и налаживание.

Ключевым моментом в самостоятельном конструировании является расчет параметров будущего котла. По известным формулам, рассчитывается объём отапливаемого пространства в кубометрах. Следующим этапом будет расчет выходной мощности котла, независимо от типа топлива. При расчете мощности необходимо использовать поправочный коэффициент, учитывающий теплоизоляцию помещения.

Зная необходимую мощность можно определяться с типом топлива и соответственно с конструкцией котла.

Конкретные схемы и расчеты в статье не приводятся — это материал отдельной брошюры. Формат этого материала предусматривает лишь предварительное ознакомление и теоретическое обоснование для самостоятельного моделирования. Даётся общее направление поиска необходимой для конструирования справочной информации.

Тестирование и подключение к системе

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода

Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество

В неотапливаемом чердаке его придется утеплить.

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива

Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина

Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

Что такое пиролизное горение

Как известно, не совсем удобно обогревать то или иное помещение при помощи дров, поскольку это топливо сгорает быстро, не выделяя при этом нужное количество энергии. Однако если содержание кислорода в топке будет пониженным, материал будет расходоваться гораздо медленнее. Именно на этом и основан принцип пиролизного горения, благодаря которому топлива требуется значительно меньше, а эффективность увеличивается. Основные продукты, получаемые в таком случае – кокс, зола, а также горючий газ, который при также выделяет большое количество тепла.

Это значит, что, конструируя самодельный котел длительного горения, необходимо принять во внимание следующие моменты:

  • изначально древесина, сгорающая при ограниченном поступлении кислорода, выделяет горючий газ;
  • далее полученная в результате смесь сжигается, отдавая, в свою очередь, тепло.

По этому принципу работают многие самодельные котлы, но при этом важно помнить, что оборудование обязательно должно быть отрегулировано так, чтобы при его работе не была повреждена общая система обеспечения теплом жилища

Простой котел длительного горения чертеж

На рис. 1 представлен чертеж простого котла с нижним расположением топки. Для изготовления прямоугольного корпуса и теплообменника используется листовая низкоуглеродистая сталь. Теплообменник устроен по типу «водяной рубашки». Коэффициент теплоотдачи (КПД) увеличен за счет конструкции выступов внутри котла, отражающих пламя и нагревающийся газ.

Рис. 1 Котел с «водяной рубашкой»

На рис. 2 представлен комбинированный теплообменник типа «водяной рубашки» (2), образующейся вокруг камеры сгорания плюс щелевой регистр (3) из стального листа. Продукты горения выходят через дымовой патрубок (1). Твердое топливо (5) сгорает в нижней части камеры. Под ней находится регулятор подачи воздуха (8).

Рис. 2 Котел с щелевым регистром

Котел с верхним горением

Чертеж камеры представлен на рис.3. Котел в форме цилиндра выполняется из разных по диаметру труб. Воздух подается через движущуюся трубу, которая выдвигается вверх для освобождения топливника, когда необходимо загрузить топливо. При сжигании оно начинает уменьшаться в объеме и вместе с ним труба также опускается плавно вниз под тяжестью своего веса. Равномерная подача топлива достигается с помощью диска, приваренного к основанию трубы.

Теплообменник выполнен по типу «водяной рубашки», обволакивающей камеру сгорания. Прогрев воздуха происходит в верхней части котла.

Рис. 3. Котел с верхним горением

Виды водяного газового котла для отопления частного дома

Принцип работы газовых котлов отопления заключается в следующем: образующееся за счёт сгорания газа тепло передаётся жидкости, которая затем перемещается по отопительной системе, нагревая помещение. Есть отличия в устройстве разных видов газовых котлов.

Настенный

К основным частям относятся:

  1. Горелка — прямоугольная конструкция с расположенными в определённом порядке отверстиями, через которые подаётся газ от форсунок снизу.
  2. Камера сгорания.
  3. Теплообменник — один или два. Схема с двумя агрегатами предполагает монтаж первичного устройства в виде медных труб с пластинчатым оребрением над горелкой. Это позволяет передавать тепло газового пламени непосредственно теплоносителю с максимальной эффективностью.
  4. Вторичный теплообменник обычно выполняется в виде набора тонких металлических пластин, проходя через которые проточная вода нагревается от горячего теплоносителя.
  5. Газовый клапан, управляемый системой автоматики, регулирует степень подачи топлива.
  6. Подающий и обратный трубопроводы отопления.
  7. Мембранный бак.
  8. Электроблок.
  9. Вентилятор помогает уходить углекислому газу из агрегата через дымоход.
  10. Циркуляционный насос.
  11. Система автоматики — набор датчиков, анализирующих состояние узлов и мест подключения к входным и выходным трассам, и исполнительного устройства, вырабатывающего необходимые сигналы управления.

Напольный

Отличается от настенного способом крепления, а также, поскольку его вес ограничен, производители оснащают его чугунным теплообменником, который является более качественным и надёжным.

Напольные модели — одноконтурные агрегаты с открытой камерой сгорания, в которых минимум различной автоматики и приборов регулирования.

  1. Горелка.
  2. Камера сгорания.
  3. Теплообменник.
  4. Расширительный бак — в него отводятся излишки жидкости.
  5. Газовый клапан.
  6. Электроблок.
  7. Вентилятор.
  8. Пластинчатый теплообменник.
  9. Насос.
  10. Система автоматики.

Из баллона

  1. Основой конструкции служит газовый баллон на 50 л (обогревает помещение до 70 кв. м). В баллон погружается поршень с нижней насадкой.
  2. Насадка представляет собой полую трубу, через которую поступает воздух для горения.
  3. В нижней части поршня приварен «блин» чуть меньшего диаметра, чем баллон. Приваренные к нему дугообразные лопасти создают вихревой поток над тлеющим топливом.
  4. Дымоходная труба.
  5. Верхняя часть баллона после установки на ней ручек используется как крышка.
  6. Насос обеспечивает принудительную циркуляцию.

Фото 1. Газовый котел, изготовленный из баллона. Прибор подсоединен к водяному контуру отопления.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

  • высокая интенсивность горения;
  • сложность оперативной регулировки и контроля этого процесса;
  • неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

  • В начальном положении прижимное устройство (10) находится в верхнем положении.
  • Через дверцу (6) в топку загружают крупную партию дров.
  • После поджигания происходит регулируемый механическим приводом (16) процесс горения.
  • Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
  • Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
  • Золу после завершения цикла удаляют через нижнюю дверцу (13).
  • Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Котлы на электричестве

Самодельные котлы отопления для частного дома, питающиеся от электричества, не редкость. Простейший вариант — ТЭНы, которые монтируют сразу в отопительную систему, без котлов. Но более распространенными являются агрегаты, изготовленные из широкой трубы. При этом она должна быть съёмной для того, чтобы можно было подобраться к ТЭНу в случае необходимости.

Заслуживают внимания электродные агрегаты, в которых электрический ток пропускается через жидкость, содержащую соль. В результате хаотического движения ионов идёт выработка тепловой энергии. Но изготовить такой котёл сложнее, чем обычный ТЭНовый. Требуются знания электротехники и соблюдение мер по электробезопасности.

Бывают случаи, когда из-за неправильной сборки или монтажа такого агрегата возникал электродуговой пробой теплоносителя или накапливался легко воспламеняющийся электролизный газ в контуре системы.

Разновидности котлов

Все существующие твердотопливные котлы можно условно разделить на 3 группы:

Существует и ряд иных классифицирующих признаков, но именно принцип сгорания топлива является определяющим при выборе котла.

Пиролизный

В котлах подобного типа топливо сгорает медленно при минимальном доступе воздуха, за счет чего увеличивается количество горючего газа и при повторном его сгорании КПД котла повышается до 85-90%. И хотя некоторые считают, что изготовить собственноручно такой котел очень сложно, мы расскажем и, главное, покажем, как правило сделать пиролизный твердотопливный котел длительного горения своими руками (чертежи см.ниже).

Фото 1 Схема устройства пиролизного котла на дровах

Классический

Конструктивно это стандартная деревянная печь, где за счет меньшего размера топочной камеры топливо сгорает чуть медленнее. Как правило, именно такие котлы предпочитают изготавливать самостоятельно. О том, как сделать такой классический агрегат, вы также узнаете в статье.

Фото 2 Схема классического котла длительного горения

Конструкция таких котлов примечательна не только простотой изготовления, но и возможностью подключения второго контура для получения горячей воды одновременно с отоплением.

Это наиболее эффективные котлы, коэффициент полезного действия которых приближается к 95%. Основное преимущество в полностью автоматическом процессе, где загруженные в бункер пеллеты посредством шнека пересыпаются в камеру сгорания. Сложная конструкция и автоматика делают его самостоятельное изготовление затрудненным.

Фото 3 Схема твердотопливного котла с автоматической подачей пеллет

Разновидности топлива

На сегодняшний день твердое топливо на российском рынке представлено в большом ассортименте. Это:

  • дрова, в том числе евро (спрессованные хвойные или лиственные опилки),
  • гранулированные биопеллеты (спрессованные опилки, торф, отходы сельского хозяйства и т.д.);
  • уголь – все разновидности и фракции каменного и антрацит;
  • отходы деревообрабатывающего и сельскохозяйственного производства.

Для того, чтобы отопление было рентабельным, рекомендуется приобретать или изготавливать универсальный котел, который может функционировать на любом виде топлива

Если вы решили приобрести такое оборудование, обратите внимание на комбинированные котлы отопления. которые работают на альтернативных видах топлива, причем переключение осуществляется очень быстро и легко. Это могут быть следующие варианты:

Это могут быть следующие варианты:

  • электрические комбо;
  • твердотопливные комбо;
  • универсальные, использующие любые комбинации топлива.

Конструкция и принцип работы

Принцип работы такого котла относительно прост – снизу подтягивается холодный воздух, проходя через стенки камеры, он нагревается, поднимается вверх и обогревает помещение.

Фото 4 Делаем котел из подручных материалов

В котлах длительного горения, в отличие от традиционных, доступ воздуха должен быть максимально ограничен. Для того, чтобы увеличить продолжительность горения и сократить количество свободного пространства в камере сгорания, необходимо загружать топливо как можно больше и плотнее.

Необходимые материалы и инструменты:

  • труба 0,3-0,5 см;
  • металлический лист 0,5-0,8 мм;
  • уголки металлические;
  • арматура;
  • труба диаметром 25 см (можно использовать пустой газовый баллон);
  • сварочный аппарат и электроды;
  • болгарка;

Пиролизные котлы отопления

Для того чтобы сэкономить на материалах и энергии, потраченной на работу котла, следует использовать именно такой тип агрегатов. Принцип работы котла заключается в смеси воздуха и пиролизного газа, которая воспламеняется и дает больше тепла. Стоимость материалов для изготовления пиролизного котла на порядок выше, чем у дровяного, но через пару отопительных сезонов устройство окупается.

Конструкция пиролизного водяного агрегата будет состоять из нескольких секторов: регуляторы подачи электроэнергии, отверстие, дымовые каналы, вентилятор, камера сгорания и трубы. При его изготовлении необходимо придерживаться точного чертежа в связи со сложностью в сборке конструкции. Высокая отопительная способность и коэффициент полезного действия позволяют снизить расход энергии и установить мощность на 25-30 кВт, в отличие от других котлов (40-50 кВт).

Рис. 3 Схема сборки

Для его сборки нам понадобится электродрель, термодатчик, отрезной круг на 230 миллиметров, болгарка, электроды и сварочный аппарат, а также стальные полосы толщиной 2 мм и вентилятор.

  • Вырезать отверстие для топлива немного выше, чем резервуар для горения.
  • Установить ограничитель, который контролирует подачу воздуха.
  • Вырезать в котле специальное отверстие для ограничителя.
  • Приварить ограничитель из трубы толщиной 65-70 мм.
  • Сделать прямоугольное отверстие для загрузки и надежно закрыть его стальной накладкой.
  • Вырезать отверстие для удаления золы.
  • Желательно сделать отводную трубу с изгибом ради повышения количества вырабатываемого тепла.
  • Установить снаружи конструкции вентиль для регулировки количества теплоносителя.
  • Провести герметическую проверку и смонтировать.

Рис. 4 Принцип работы

Принцип работы газового котла

Конструктивно газовый котёл состоит из следующих элементов:

  • газовой горелки;
  • теплообменника;
  • насоса;
  • расширительного бака;
  • автоматики;
  • вентилятора;
  • системы безопасности;
  • термометра;
  • манометра;
  • газового клапана;
  • воздухоотводчика.


Газовый котёл состоит из множества элементов. Каждый из них очень важен для бесперебойной работы агрегата

При включении устройства в сеть загорается газовая горелка. Она нагревает теплообменник, в котором находится вода, масло или антифриз (в зависимости от того, чем отапливают дом). Насос создаёт рабочее давление, под действием которого теплоноситель постоянно циркулирует по трубам и отдаёт тепло в помещение через поверхность радиатора. Далее остывший теплоноситель сливается обратно в котёл. Так в общих чертах работает газовая система отопления.

Дальнейший монтаж электрокотла: способы его установки

Интеграция электрокотла в схему отопления.

Самодельный электрический котел может быть сделан несколькими вариантами. Самым простым является монтаж ТЭНа четко в систему отопления. Здесь стоит использовать более утолщенную трубу в сравнении с прочими трубами в вашем доме.

Способ со съемной трубой будет замечательным решением в том случае, если вам понадобиться снять ТЭН для починки либо полной замены. Не отказывайтесь от мобильности и универсальности решений, поскольку в противном случае могут возникнуть дальнейшие осложнения в процессе эксплуатации. Однако стоит подметить, что, несмотря на свою эффективность, данный комплекс обладает некоторыми недостатками.

Лучше всего будет изготовить отдельно расположенный котел небольшого диаметра. Для этого рациональнее использовать стальную трубу. При этом чем меньшего размера будет котел, тем более эффективным будет его функционал. Ведь нагревать лишние объемы воды и расходовать средства на отопление нет никакой необходимости. К примеру, для отопления сравнительно небольшого дома с двумя-тремя комнатами можно использовать трубу для котла в диаметре примерно 219 миллиметров. Длина котла при этом будет равняться 0,5 м.

Трубу следует заварить крышками с обоих концов. Это необходимо для качественной и более эффективной изоляции. Затем в одной из крышек проделывают отверстие, сквозь которое будет подаваться нагретая вода в радиаторы. Нижняя область котла также должна иметь отверстие, через которое будет поступать вода для обогрева. Устройство котла остается вполне простым. Вам лишь необходимо обзавестись ТЭНом.

Раскрой деталей и установка котла

Чтобы увеличить теплоотдачу, рекомендуется обложить самодельный котел огнеупорным кирпичом

Перед началом сборки самодельных дровяных котлов понадобится выполнить чертеж с учетом особенностей системы отопления для частного дома. Изделия имеют вид 2-х отсеков, расположенных «матрешкой». Внешний короб является камерой сгорания, внутренний – резервуаром для нагрева воды. Элементы между собой не сообщаются.

Подготовка деталей выполняется так:

  1. Из листа металла вырезаются стенки агрегата.
  2. Из металла толщиной 10-12 мм делаются перегородки под печку.
  3. На верхней детали проделывается отверстие для дымохода диаметром 10 см.
  4. К дну привариваются бока, а потом – на вертикальные детали металлические полосы 3 см шириной под колосниковую решетку.
  5. На боковые части крепятся опоры-полосы для перегородок.
  6. Изготавливаются и устанавливаются на петли дверцы, вырезаются створки для топки и зольника.
  7. Крепятся перегородки в виде лабиринта – они повысят эффективность нагрева за счет создания преграды для воздуха.
  8. На крышку с отверстием приваривается гильза 20 см высотой под дымоход.
  9. Крышка приваривается к корпусу, монтируется дымоход.

Создание котла из трубы

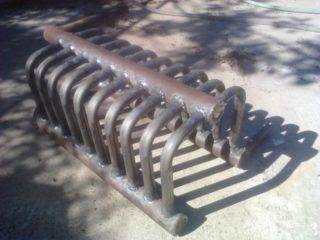

Теплообменник из металлической трубы, соединенной сварными швами

Котел на дровах или угле выполняется из трубы и имеет П-образную форму. На верхней части находится штуцер, на нижней – обратка. Агрегат легко сделать, если соблюдать пошаговые рекомендации:

  1. Подбор инструментов и материалов. Потребуется несколько металлических труб диаметром 1,5-2 дюйма, а также сварочный инвертор, болгарка с насадкой для резки металла, рулетка, молоток.
  2. Распил металлической трубы по размерам.
  3. Сварка краев нижней части в виде буквы П.
  4. Выжигание отверстий под вертикальные стойки.
  5. Обустройство вертикальных элементов из уголков или труб меньшего диаметра.
  6. Изготовление верхней части из трубы аналогичного диаметра и отверстиями под вертикальные детали.
  7. Приваривание штуцера на патрубок подачи и развоздушивателя.
  8. Выполнение топки и поддувала. В трубе вырезается прямоугольные отверстия 20х10 см под топку и 20х3 см для поддувала.

Выполнение электрической модели

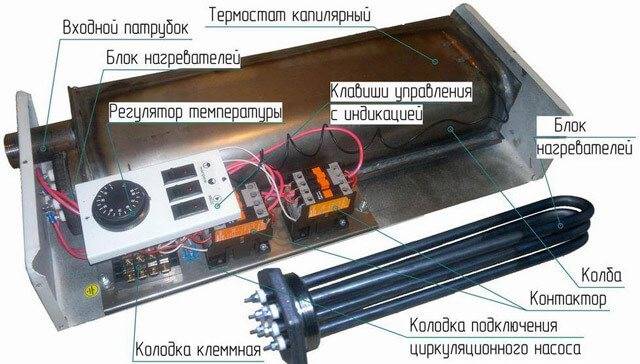

Схема сборки ТЭНа своими руками

Электрокотел своими руками для отопления дома изготавливается с применением таких материалов и инструментов:

  • угловой шлифмашинки или болгарки;
  • сварочного инверторного аппарата;
  • мультиметра;
  • листовой стали толщиной от 2 мм;
  • переходников для подсоединения к системе;
  • ТЭНов – нагреватели можно купить или собрать самостоятельно;
  • стальной трубы 159 мм диаметром и 50-60 см длиной.

Алгоритм создания агрегата электрического типа состоит из следующих этапов:

  1. Выполнение патрубков подсоединения к системе из труб. Понадобится 3 элемента 3, 2 и 1,5 дюйма диаметром.
  2. Изготовление емкости под резервуар из трубы. Делают разметку, по ней прорезают отверстие и обрабатывают швы.
  3. Приваривание патрубков к отверстиям.
  4. Вырезание из трубы большего диаметра двух кругов под нагревательный отсек.
  5. Приваривание к верхней части патрубка 1,25 дюйма диаметром.
  6. Выполнение места под нагреватель. В дне делают два отверстия.
  7. Подсоединение котла при помощи патрубков к системе.
  8. Установка маломощного ТЭНа с терморегулятором на верхний патрубок.

Как сделать своими руками котел твердотопливный длительного горения чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

  • подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
  • собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;
  • для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
  • из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
  • распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
  • сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

Схематическое изображение устройства котла, работающего на твердом топливе

  • в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
  • заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками

Полезный совет!Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.

1 Виды устройств

Чтобы отопить частный дом, квартиру или офис, устанавливается котел. Он может работать на газе, электричестве, дровах. Не рекомендуется самостоятельно изготавливать газовые котлы. Такое оборудование должно соответствовать определенным техническим требованиям.

Электрические агрегаты просты в эксплуатации, но из-за высокой цены на электроэнергию они невыгодны. Специалисты советуют устанавливать такое оборудование:

  • в гараже;
  • на даче;
  • где есть необходимость в периодическом отоплении.

Предварительно специалисты рекомендуют определиться с моделью твердотопливного агрегата. По принципу действия различают следующие приборы:

  • на дровах;
  • пиролизные;
  • пеллетные;
  • длительного горения.

Чтобы самодельный дровяной агрегат был долговечным, специалисты советуют изготавливать его из нержавеющей жаростойкой стали либо чугуна. Чаще котел собирают из листовой стали толщиной более 4 мм. Для обеспечения естественной циркуляции теплоносителя применяют контуры отопления и арматуру значительного диаметра.

Дополнительно накопительная емкость размещается на высоте. При отсутствии такой возможности специалисты советуют воспользоваться циркуляционным насосом, который уменьшит диаметр труб. Окружность патрубков должна быть не меньше 32 мм. Для их изготовления подойдет стальная труба с толстыми стенами. В качестве контура отопления используется оцинкованная сталь

Отдельное внимание уделяется герметизации резьбовых соединений

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
