Как сделать портал для электрокамина из гипсокартона своими руками

Галерея готовых решений — для вдохновения

Портал кажется плоским, в то время как очаг встроен в высокий короб из ГКЛ

С помощью дополнительных элементов создаётся изящная композиция

Изготовление такого портала не займёт много времени

Необычное решение для углового камина

Розетки над каминной полкой легко будет спрятать за часами или фоторамкой

Строгий дизайн и благородный цвет слоновой кости

Самостоятельное создание портала для электрокамина позволяет сэкономить часть ремонтного бюджета. Хотя готовый комплект купить проще, стоимость декоративных конструкций у всех производителей сравнима с ценами на встраиваемые в них электрические топки. Вам же для работы не понадобятся какие-то дорогие материалы, так что за островок уюта в доме можно заплатить вдвое меньше. А это уже отличный стимул поработать своими руками.

Собираем портал

Определившись с местом установки камина, нарисуйте на листе бумаги эскиз будущего вида портала. Если вы не очень умело справляетесь с гипсокартоном (или другим выбранным вами материалом), лучше ограничьтесь самой простой формой портала, сделав основной акцент на его внешнюю отделку.

Нанесите на свой эскиз размеры портала, который вы собираетесь собрать, подсчитайте количество необходимого вам материала (не забудьте при этом, что листовой материал будет крепиться на каркас, в роли которого могут выступать как деревянные бруски, так и металлический профиль) и отправляйтесь за ним в магазин. Некоторые магазины сразу предоставляют услугу по распиливанию больших листов материала на небольшие части, поэтому захватите с собой свой чертеж, чтобы потом вам пришлось меньше делать дома.

Так как портал электрокамина совершенно необязательно будет прикручивать к полу (достаточно прикрепить его потом к стене, чтобы удержать от случайных падений), то каркас портала для электрокамина своими руками можно собирать не в том месте, где будете его устанавливать.

• Сначала соберите нижнюю часть каркаса (нижний прямоугольник или треугольник).
• К нему прикрепите вертикальные стойки.
• Сделайте верхнюю обвязку стоек.
• Установите портал на его место, и с помощью уголков прикрепите его к стене.

• Закрепите листовой материал (саморезами).
• Уложите и прикрепите к порталу столешницу.
• Оберните столешницу газетой или полиэтиленом, чтобы не запачкать ее.
• Зашпаклюйте щели и швы на поверхности портала.

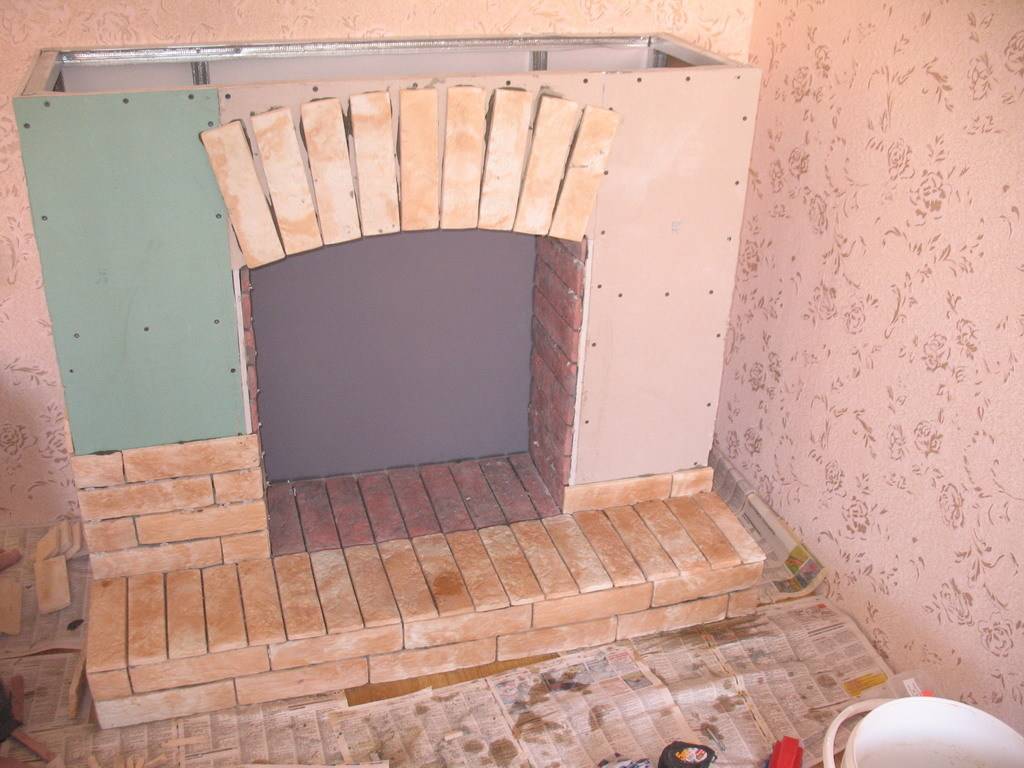

• Облицуйте портал камина выбранным вами материалом (керамической плиткой, искусственным декоративным камнем и т.д.).
• Установите вовнутрь портала очаг.

Проектирование камина

Создать эскиз или полноценный проект необходимо в обязательном порядке. Бывает и так, что владелец помещения желает создать камин, имеющий изогнутые линии. В таком случае при проектировании необходимо смочить гипсокартон в воде, придать ему нужную форму, а затем согнуть.

Прежде всего, проектируя декоративный камин из гипсокартона, необходимо воспроизвести его размеры на стене. Помните, что конструкция должна полностью соответствовать изделию в натуральную величину, где есть топка, основание и ряд других элементов. Обязательно подумайте надо основанием, которое можно обустроить посредством блоков, кирпича или бетонного раствора.

Несмотря на то, что портал для камина своими руками из гипсокартона не нуждается в крайне тщательном проектировании, для основания все равно придется создавать каркас. Если у вас дома есть ребенок, следует задуматься о его прочности. Так вы сможете предотвратить ситуацию, когда в процессе игры ребенок сломает гипсокартонный лист. На размер основания всегда влияет ширина камина.

Ознакомиться с примером самого простого чертежа вы можете ниже.

Выбор места

Как показывает практика, зачастую имитация камина из гипсокартона устанавливается в гостиной. Если габариты помещения позволяют, расположить конструкцию можно в центральной части одной из несущих стен. При наличии небольшого зала оптимальным вариантом станет угловой фальшкамин.

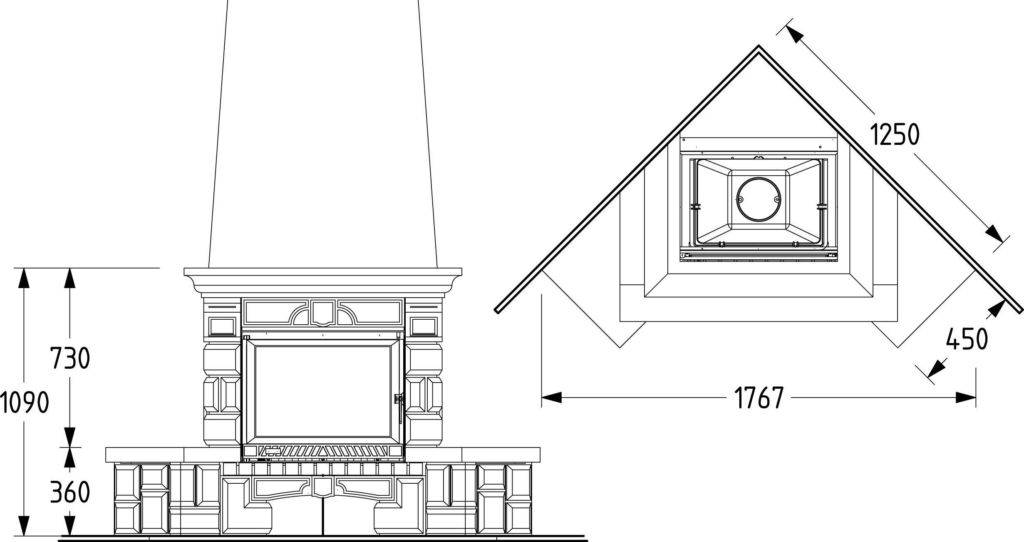

Чертеж

Перед тем как создать чертеж камина из гипсокартона, задумайтесь над тем, какие габариты конструкции будут оптимальными для вашего помещения. Оно должно остаться комфортным для проживания, не провоцировать дискомфорт для людей. Воспроизводить реальные размеры, которые являются идентичными настоящему камину, не надо. Достаточно убедиться при проектировании в том, что ваша конструкция впишется в интерьер, и не будет создавать неудобства.

Создавая камин посредством гкл чертежи проекты можно найти в интернете. Чтобы избавить вас от поисков, предлагаем ознакомиться с ними ниже. Во многом благодаря правильно подобранной схеме достигается оперативность и качество реализации проекта.

Макет

Перед тем как начинать создание полноценной гипсокартонной конструкции, надо создать макет муляж камина. Он даст понять, действительно ли размеры подобраны правильно, стоит ли что-то менять в чертежах. И если да, изменения мгновенно переносятся на схему. Здесь не надо обустраивать полноценный короб для камина – можно обойтись парой-тройкой листов картона, если таковые имеются в наличии.

Начинаем с проекта

Ни один вид работ, даже самых элементарных, не должен производиться без четко определенной цели. Выполняя монтаж портала, цель ставим в виде готового камина, который отлично будет смотреться в конкретном интерьере.

Параллельно с этим, начинайте рассчитывать затраты на материал. Все результаты записывайте на отдельный лист, к которым придется идти в магазин. Пересчету подлежат следующие материалы:

• гипсокартон (количество листов);
• профиль направляющий;
• саморезы;
• шпатлевка;
• декоративный материал для отделки.

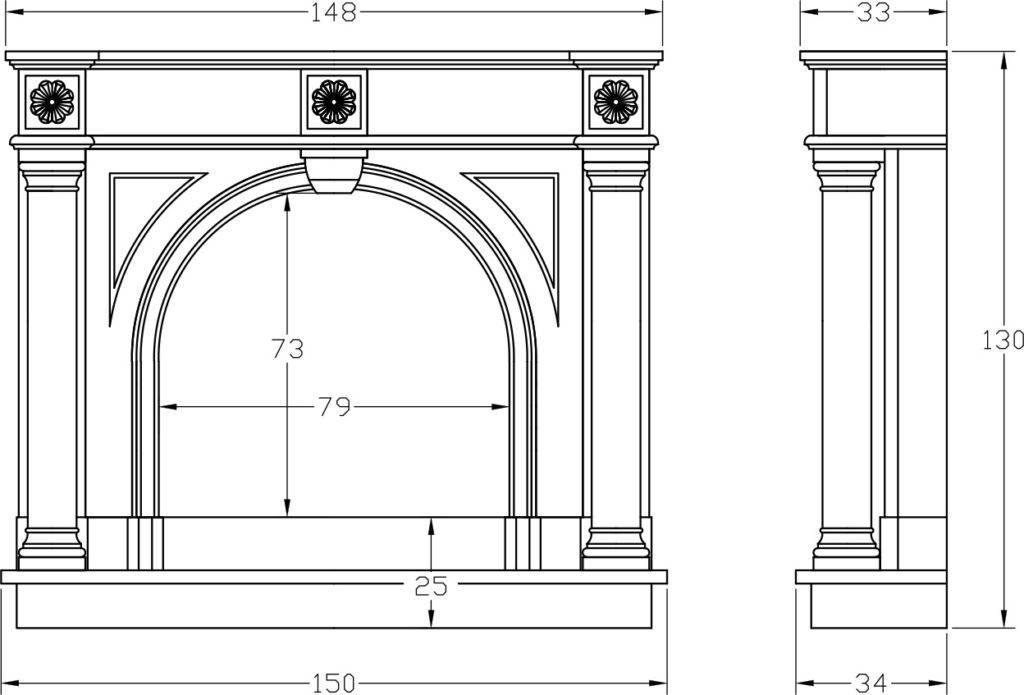

Самый простой чертеж

В некоторых проектах встречается совет, согласно которому несущие конструкции должны выполняться из ПН-профиля, а усиливать короб следует профилем ПС. Чтобы облегчить расчеты, можно допустить изготовление всего каркаса одним видом профиля, так как он легко обрабатывается с помощью специальных ножниц.

Полезно знать: Как сделать камин из печки, пара простых способов

Рекомендации

При производстве портала для электрокамина следует учитывать несколько важных нюансов:

1. Обрамление для прибора своими руками сооружают только после приобретения последнего. Нельзя приступать к изготовлению портала еще до покупки камина, слишком велик риск ошибиться с размерами.
2. Электрические провода, отходящие от устройства, необходимо убирать в пластиковые кабель-каналы. Этого требуют правила пожарной безопасности.
3. На каминной полке можно размещать предметы обихода и элементы декора. Но при этом нужно учитывать их суммарную массу и прочность конструкции. Гипсокартоновые изделия менее устойчивы к нагрузкам, чем деревянные.

Электрический камин нельзя оставлять включенным без присмотра. Даже если при изготовлении обрамления были взяты огнестойкие материалы и соблюдены все правила, устройство все равно запускают ненадолго и следят за его состоянием.

Изготовление портала

Итак, давайте рассмотрим, как сделать портал. Его каркас может жёстко крепиться к стене, полу или вообще не крепиться ни к чему, если портал планируется сделать переносным

Это неважно — сборку каркаса можно начать в любом удобном месте (гараже, например), а не там, где планируется установить камин

В этом случае собирать каркас следует с нижней части, постепенно двигаясь вверх, крепя при этом на основание вертикальные стойки и стяжки. Готовый каркас устанавливаем в выбранном месте и крепим его к стене на уголки.

После этого можно начинать монтаж гипсокартона, фанеры или другого листового материала, который вы выбрали. Поскольку здесь мы рассматриваем изготовление портала из гипсокартона для электрокамина, то для его нарезки нам потребуется только большой канцелярский нож.

Чтобы с первого раза точно разрезать гипсокартон, нужно сначала сделать разметку всех его частей на бумаге или обычном картоне в натуральную величину, вырезать их и примерить к каркасу. Затем сделать необходимые поправки и перенести разметку с бумаги на гипсокартон.

После того, как гипсокартон прочно закреплён на каркасе саморезами, все стыки, швы и неровности следует основательно обработать грунтовкой и шпаклёвкой. Как только конструкция высохнет, можно приступать к декоративной отделке.

Для декора портала электрокамина можно использовать любые подходящие материалы, которые есть под рукой в достаточном количестве. Также их можно купить в магазине. Покупные декоративные материалы достаточно точно имитируют камень, мрамор или дерево. Все они имеют небольшой вес и без проблем крепятся на гипсокартон с помощью специального клея.

При установке электроочага в портал нужно придерживаться определённых правил установки, описанных в инструкции к камину

Внимание при этом рекомендуется уделить надёжности электропроводки и вентиляции. Особенно, если электрический камин имеет функцию обогрева

Но каких-то особенно строгих правил по установке очага нет и справиться с этой задачей вполне можно самостоятельно.

Кстати, для придания электрокамину полного сходства с настоящим нередко над ним делают дымоход из тех же материалов, что и портал. Подобное решение может быть обусловлено не только эстетическими соображениями, но и с практической точки зрения – в «дымоход» можно встроить, например, телевизор или аудиосистему.

Но если вы решите делать дымоход, то начинать нужно с самого начала ещё на этапе проектирования и сборки конструкции портала. Дымоход должен начинаться непосредственно у верха портала и заканчиваться под потолком. Обычно его делают с глубиной 10-15 см, чтобы на столешницу портала можно было что-нибудь поставить: свечи, часы или сувениры.

Как изготовить своими руками

Когда решили, где будет стоять камин, можно начинать изготовление. Сначала подготавливают чертежи, где указываются габариты всех частей конструкции, рассчитывают, сколько и каких материалов потребуется.

Пересчитайте несколько раз результаты – так лучше, чем потом что-то переделывать

Чертеж

Заранее продумайте, как будет выглядеть портал, от правильной основы прямо зависит результат работы. Чтобы получить качественный и красивый портал для камина, сперва нарисуйте его эскиз. Лучше всего нарисовать будущее изделие в натуральную величину, это поможет оценить, как она смотрится в выбранном месте. Учитывайте габариты и особенности комнаты, составление эскиза с указанием всех размеров, поможет определить необходимое количество материала.

После подготовки чертежа купите все, что нужно для работы.

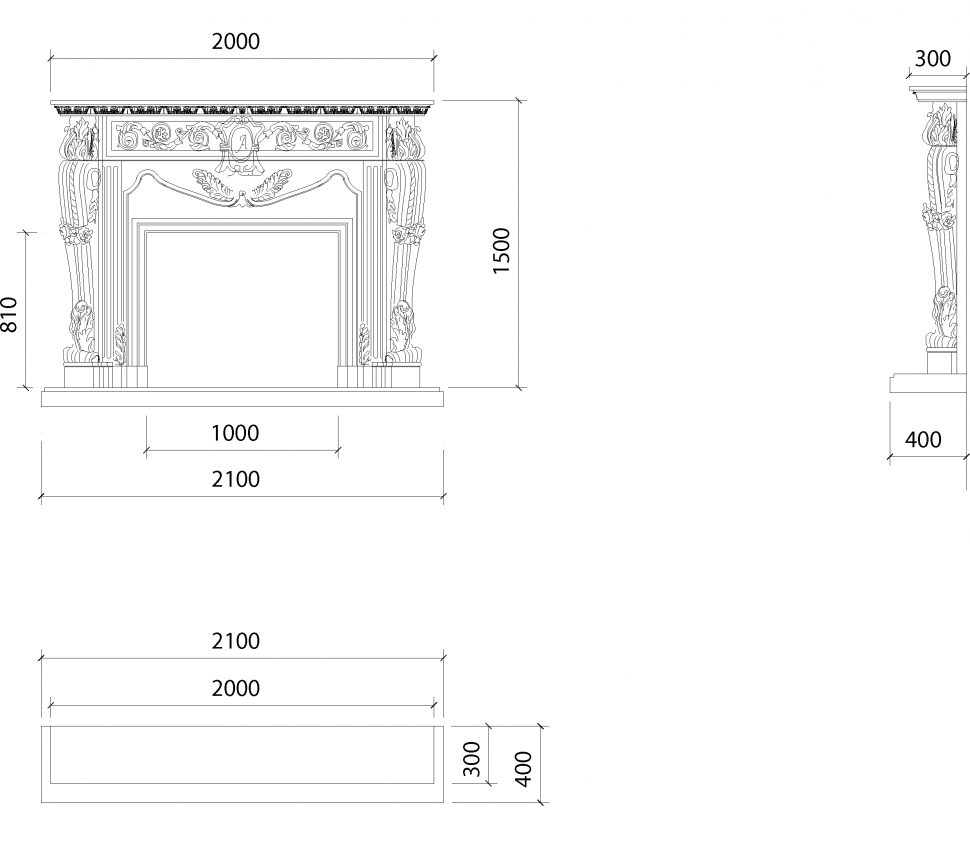

Вариант чертежа портала для каминаВариант чертежа каминного порталаПортал для углового камина из дерева

Макет конструкции

Мастера неслучайно советуют заблаговременно подготовить небольшой макет изделия.

Макет позволит оценить возможные способы крепления частей, особенности конструкции, подскажет, где совершены ошибки.

Если вы изготавливаете портал впервые, макет позволит не запороть работу. Он поможет максимально точно определить, сколько потребуется материала для работы и крепежных элементов. Удобно изготовить пробный макет из картона или пенопласта.

Изготовление

Последовательность изготовления гипсокартонного портала для электрокамина:

1. В месте установки камина, на полу и стенах разметьте его основные элементы.
2. Из металлического профиля изготовьте каркас будущего портала (потребуется стоечный и направляющий профиль), закрепите его на поверхности стены.
3. Из профиля изготовьте дно каркаса, потом делают усиленный каркас с топкой. Для усиления конструкции через 15-20 см крепят поперечные элементы, нарезанные из стоечного профиля.
4. В каркас устанавливают электрокамин. Эта примерка позволит обнаружить возможные огрехи, к примеру, если камин будет очень плотно входить, в этом случае увеличивают габариты топки – нужно открутить профиль, переместить его на требуемое расстояние и опять закрепить.
5. Перед монтажом гипсокартона нужно подготовить отверстия расположенных напротив вытяжных каналов электрокамина.

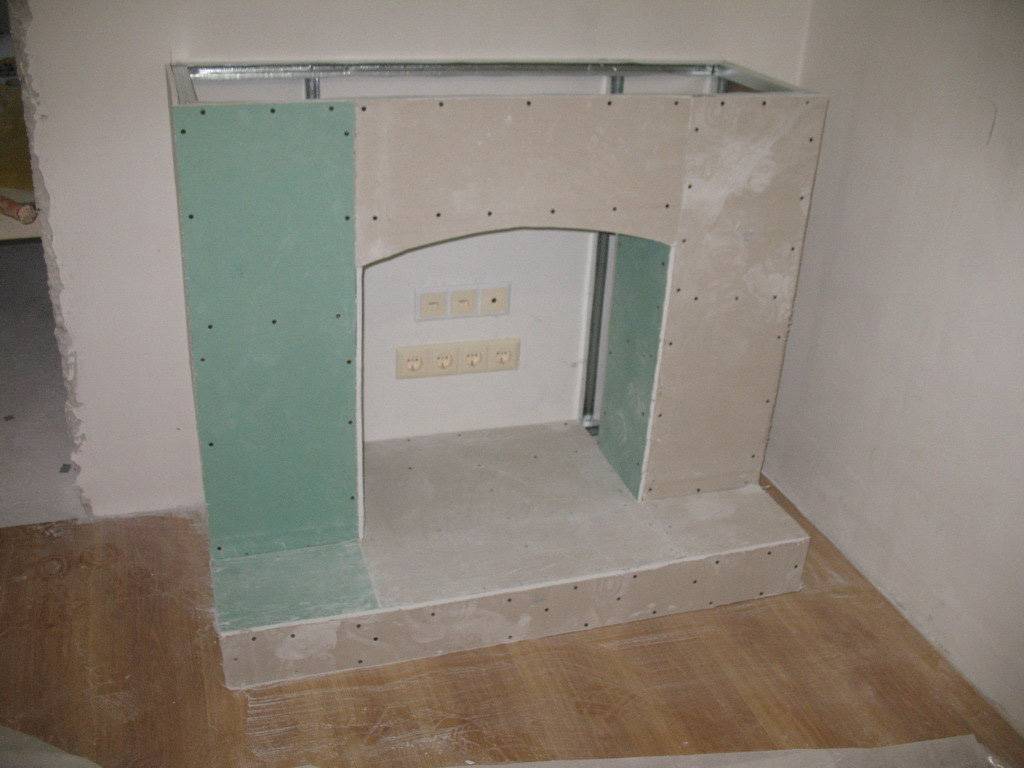

6. После этого конструкцию обшивают гипсокартоном, крепя его саморезами с мелкой резьбой до 25 мм длиной.
7. Листы ГВЛ обрабатывают грунтовкой глубокого проникновения.
8. До крепления декоративных элементов, нужно поверхность зашпатлевать, приклейте угловой профиль для защиты углов от случайных сколов.
9. Если вы решили окрасить портал, то обработайте его поверхность мелкой наждачкой. Если вы хотите покрыть его плиткой, то керамические элементы просто клеят на гипсокартон.
10. Каминную полку изготавливают из 2 слоев гипсокартона. На ней можно размещать безделушки и фотографии. Ее нужно усилить дополнительным профилем и хорошо закрепить на поверхности стены.

Для украшения можно изготовить подножье и декоративные боковины портала, их можно сделать с помощью гипсовых или каменных декоративных элементов.

Монтаж основания декоративного камина и создания каркасаОбшивка короба гипсокартономОтделка облицовочным материаломВерхняя полка делается из массива дерева, низ камина – из камня

Описанную последовательность изготовления портала можно использовать и при монтаже фальш-камина в квартире, но для него желательно на заднюю стенку установить зеркало, создать устройство имитирующее огонь, и т.д.

Сборка каркаса

Монтаж каркаса начинается с отведения контуров на стене и полу. Во-первых, по установленным ориентирам будет производиться сборка, а во-вторых, сразу отбиваются вертикальные и горизонтальные линии, на которые будут ориентироваться будущие грани портала. Кстати, сверка уровня является одним из наиважнейших этапов. Любые нарушения приведут к тому, что при облицовке будут образовываться зазоры, особенно если отделка в виде плитки.

Начинать можно с горизонтального основания или с вертикальной рамы. Собирается рама по размерам из четырех подготовленных профилей. Скрепляются профили между собой саморезами. Сразу же рама должна быть закреплена к стене. Сам по себе портал, после того как будет в него установлена топка, окажется довольно неустойчивым. При креплении задействуется перфоратор. В отверстия вставляются дюбеля, и рама прикручивается к стене.

Далее, к раме присоединяются горизонтальные стойки по углам. Их длина должна быть на несколько сантиметров больше, чем глубина топки. И хоть топку вы еще не выбрали, следует оценить все размеры и сделать стойки с определенным запасом. На стойках устанавливается еще одна рама. Каркас в виде параллелепипеда готов.

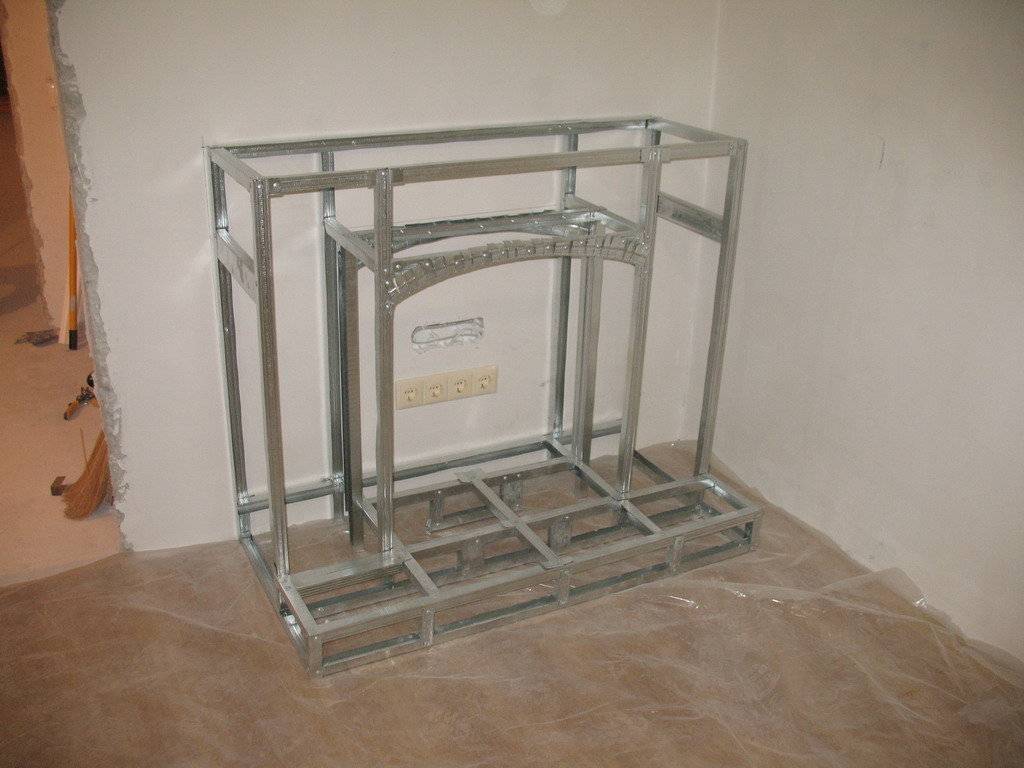

Сборка металлического каркаса

Остальные работы только лишь будут укреплять получившийся остов из профиля. Подготовьте горизонтальные распорки и закрепите их по плоскости портала

Важно, чтобы эти распорки отсекали пространство для установки топки. Чтобы крепить данные элементы, придется поработать ножницами

На концах профиля срезаются боковые части так, чтобы они не мешали плотной стыковке горизонтальных и вертикальных стоек. Сделанная композиция должна быть прикручена к полу. Отметим, что такой портал вместе с камином теоретически можно будет поставить в другое место, но оставленные перфорации нужно будет заделывать.

Возвращаемся к месту установки очага. В самом простом исполнении необходимо только между горизонтальными распорками сделать вертикальные вставки. Образуется проем, куда будет вставлена топка. Опору для топки выполняют из того же профиля. Его монтируют горизонтально в виде реек, уходящих вглубь камина, и крепят к стене. Если же вы решили выполнить каминный проем в виде арки, то в качестве перекрытия используется наш любимый профиль. Согнуть его можно, выполнив насечки ножницами. Сделанная арка уже вносит изменение в весь процесс конструирования.

Полезно знать: Как установить каминную топку, проводим работы своими руками

А если хочется большой биокамин?

С большими каминами конечно хлопот больше. Для начала нужно разместить стену и вырезать с гипсокартона, что нужно. Если стена не из гипса, то просо выдолбить. Далее нужно изготовить каркас для камина – это может быть все тот же гипсокартон (не забываем закрепить каркас).

Для сборки больших каминов все же приобретайте специализированный огнеупорный коробок. Такое чудо продается в специальных магазинах. Не надо забывать, что меж каркасом и коробом надо выложить огнеупорный материал, хотя бы минеральная вата. Да и горелку лучше покупать специальную, большую. Такой вариант все равно обойдется дешевле, чем покупать цельный камин. Облицовываем огнеупорной плиткой либо камнем. Можно посмотреть в интернете фото биокамина и как его декорировать.

Как видите, что сделать биокамин собственноручно не так и сложно, единственное, что теперь всегда стоит приобретать масло для биокаминов. Остальные масла очевидно вредны для здоровья или оставлять копоть.

Типы биокаминов

Прежде, чем заняться изготовлением биокамина, необходимо определиться с его типом (местоположением в помещении).

• Настольные – миниатюрная имитация каминов. Пламя сгорает за защитным стеклянным экраном. Формы и дизайн очень разнообразны.
• Настенные биокамины производят из металла, передняя часть также защищена стеклом. Размер обычно не превышает метра.
• Напольные биокамины могут имитировать классические дровяные или быть нестандартной формы. Располагают такие биокамины в нишах на полу, в углах помещения (в том числе встраивая в угол).

Количество горелок (топливных блоков) в биокаминах может быть самое разное: от одной до пяти или десяти штук в зависимости от размера. А с учетом того, что вы собрались все делать своими руками — вы сами можете определять необходимое количество горелок и мощность каждого отдельного блока!

Тип топлива, которое можно использовать в биокамине:

биоэтанол
гелеобразное.

Второе менее удачное, так как остаются продукты сгорания.

Объем топливного блока может быть самый разный, рекомендуется каждый отдельный блок делать не менее 60 мл и не более 5 л.

Управление камином может быть:

ручное (интенсивность пламени управляется вручную, задвижкой),
автоматизированное (дистанционно при помощи пульта управления).

Необходимые инструменты и материалы

Для того чтобы выполнить необходимые операции, нам понадобятся все те же материалы и инструменты, которые обозначены в статье «Монтаж подвесного потолка из гипсокартона своими руками».

Единственное отличие – гипсокартон. В данном случае нам понадобится стеновой ГКЛ толщиной 12,5 миллиметра.

Для того, чтобы сделать камин своими руками, используя фото и видео, нам необходимо выполнить ряд этапов монтажа.

Этап первый – планирование. На этом этапе определяется, какого размера будет портал, его размещение и форма. То есть составляется дизайн-проект. Затем к месту установки подводятся необходимые коммуникации (электрический провод для розетки и выключателя, вентиляция при необходимости).

Этап второй – монтаж каркаса. На этом этапе, используя направляющий профиль UD и потолочный профиль CD, создается каркас. Учтите, даже электрический камин нагревается, поэтому необходимо защитить гипсокартон, продумав термозащиту из термоизоляционных материалов.

Технология достаточно проста, что и позволяет сделать камин довольно легко, используя гипсокартон. Нам необходим направляющий профиль UD, из которого собирается опорная рама (смотрите на фото). Обычная конфигурация опорной рамы – прямоугольник. Горизонтальную и вертикальную плоскость проверьте при помощи обычного пузырькового уровня. На всякий случай прямые углы можно проверить угольником. Направляющий профиль, из которого сформирована опорная рама, соединяется между собой при помощи «клопов».

Затем изготавливаем конструкцию из направляющих профилей UD, аналогичную конструкции опорной рамы. После чего нам необходимо соединить две рамы с использованием потолочного профиля CD и «клопов». Нарезаем фрагменты по длине соответствующие толщине, которую имеет портал (камин). Соединяем две рамы по углам и по периметру с шагом 300-500 мм.

Только учтите тот момент, что для того, чтобы установить место для топки, нам необходим пьедестал. Для этого в дизайн-проекте предусматривается определенная высота размещения топки. На заданной проектом высоте соединяем CD профилем рамы из UD профиля, а затем на фрагменты CD профиля укладываем две направляющие из CD профиля рубашкой вверх по длине равные длине опорной рамы. Таким образом создается каркас пьедестала . Аналогичную операцию проделайте и над топкой. В результате у вас получится каркас, представленный на фото.

На следующем этапе прикрутите направляющий профиль опорной рамы к стене и нижней частью к полу, вторая рама крепится только к полу. В результате у вас получится параллелепипед. Если дизайн-проект предполагает, что камин имеет фальш дымоход, то сделайте каркас из CD и UD профиля, желательно до потолка. Технология монтажа каркаса аналогична обозначенной выше.

Обшивка

Берем гипсокартон и обшиваем каркас. Сделать это не просто, а очень просто. Необходимо при помощи монтажного ножа отрезать фрагмент ГКЛ необходимой формы, а затем прикрутить гипсокартон к каркасу саморезами с шагом 25 миллиметров. В результате у нас получится портал из гипсокартона. Аналогичная операция повторяется и при монтаже дымохода. То есть берем гипсокартон и обшиваем каркас дымохода до потолка.

Дальше нам необходимо зашпаклевать портал с использованием стартовой или финишной шпаклевки.

Установка декоративных элементов

Простейший вариант – покраска, более сложные варианты – отделка полиуретановой лепниной, декоративными элементами из дерева, натурального или искусственного камня, других материалов.

Таким образом, у вас получается портал с прекрасными декоративными свойствами, в который вставляется электрическая топка.

Комментарии:

Колян

Отличная пошаговая инструкция. Для дачи обязательно сделаю.

Семеныч

Подскажите, а гипсокартон использовать потолочный или стеновой?

Василий

Семеныч, думаю лучше потолочный — он полегче, а сама конструкция довольно мала и имеет кучу жестких профилей.

Корнейчук

Семеныч, используйте потолочный, но если в качестве камина будете использовать с искусственным пламенем (парогенератор), то внутреннюю часть «топки» нужно сделать из влагостойкого стенового. В строительных магазинах обычно можно купить обрезки

Оставить комментарий Отменить ответ

Виды порталов для электрокамина

Как выбрать электрокамин для квартиры

Электрокамин Panoramic – бюджетный вариант с огромными мультимедийными возможностями

Камин с парогенератором — иллюзия огня и иллюзия пользы

Форма портала для электрокамина

Наиболее ответственный этап — конструирование портала. Его форма будет зависеть от следующих факторов:

Место установки

Имеются два варианта:

• пристенный портал: основание будет прямоугольным;
• угловой — с треугольным основанием.

Электрический угловой камин в интерьере

Первый вариант считается классическим, второй — подходит для небольших помещений.

Угол обычно является наименее востребованной зоной, так что установленный здесь камин даже при наименьших размерах комнаты тесноты не создаст.

Исполнение

Камин может быть:

• напольным;
• навесным.

Первый вариант опять же считается классическим, но он подходит для просторных помещений, поскольку предполагает наличие некоторого свободного пространства перед камином. Навесные модели в этом не нуждаются, что позволяет размещать их в небольших комнатах.

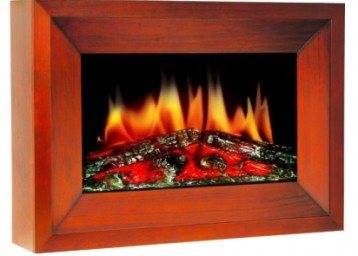

Навесной камин в спальне

Тип очага

В случае с напольным вариантом следует прежде всего определиться с уровнем установки самого электрокамина (очага). Обычно его располагают на уровне пола. Но от этого правила можно отойти, если выбранная модель имеет значительную ширину — такие очаги гармонично смотрятся как на полу, так и на некотором расстоянии от него.

Если очаг имеет обрамление, стенки портала не должны его загораживать.

Если в обрамлении электрокамина ярко выражен тот или иной стиль, то и портал придется отделывать и декорировать соответствующим образом. Если же вы не хотите зависеть от дизайна очага, выбирайте модель с нейтральным обрамлением или вообще без оного — так называемый очаг-вставку.

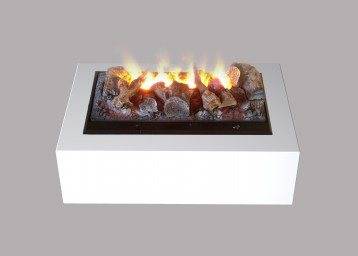

Очаг-вставка
