Монтаж
Правил монтажа сантехнического и отопительного оборудования настолько много, что люди получают для этого профильное образование.
Однако в самых общих чертах принципы установки предохранительного клапана выглядят так:
- как правило, монтаж производится в точке наибольшего парообразования – верхней точки всей системы до запорного крана;
- клапан должен быть установлен вертикально, вниз носиком, чтобы выходящий пар, во-первых, никого не обжог, а во-вторых – мог конденсироваться внутри трубки, которую таким образом удобнее отвести к канализации;
- устройство становится на линию с холодной водой.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Для монтажа необходимо перекрыть воду в контуре, остановить нагрев бойлера и отключить его от сети, а затем слить всю воду из контура. Резьба перед выходным каналом холодного трубопровода покрывается паклей, следом используется фум-лента.
Предохранительный клапан наверчивается с помощью разводного ключа, но без лишнего натяжения, чтобы избежать влияние вращающих сил. К носику подводится тонкая трубка, которая уходит в канализацию. Туда будет скапывать сконденсировавшийся пар.
Не забывайте, что столь важный элемент в отопительной система безопаснее установить специалисту, но общие принципы монтажа полезно понимать и самому, чтобы в случае небольшой поломки обойтись без вызова мастера. Надеемся, материал был вам полезен.
Защитные отопительные клапаны
Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.
Виды защитных клапанов
В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.
- В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
- На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
- В самой высокой точке схемы — для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.
Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.
Воздушный клапан отопления
Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.
Принцип работы воздушного клапана
В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.
- Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
- Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.
Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает. Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую
Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую
Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.
Обратный клапан отопления
В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.
Принцип работы обратного клапана
В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется — он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.
Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:
- Возможность подключения к программатору;
- Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
- Надежность работы.
К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.
Виды воздухоотводчиков
Для удаления воздушных пробок в центральной системе отопления предусмотрена установка сливных кранов на крайних радиаторах в каждой ветке. Вентильные краны дают возможность стравить воздух, вытесненный в крайнюю точку ветки при заполнении системы теплоносителем.
Автономные отопительные системы, а также новые радиаторы, подключенные к центральной теплосети, оснащаются особыми воздухоспускными клапанами. Различаются два типа устройств — автоматический клапан для выпуска воздуха и ручной клапан (кран Маевского).
Устройства подбираются с учетом принципа работы и удобства использования, монтируют их в тех местах отопительного контура, где максимально велик риск формирования воздушных пробок — на верхний коллектор каждого радиатора, в самой высокой точке отопительной системы.
Автоматический отводчик воздуха
Автоматический воздушный клапан состоит из полого цилиндра, внутри которого расположен пластиковый поплавок. Устройство устанавливается вертикально, его внутренняя камера в нормальном состоянии заполнена теплоносителем, который под давлением поступает через отверстие в нижней части камеры. Автовоздушник оснащен игольчатым выпускным клапаном — именно к нему на рычаге прикреплен поплавок.
Принцип действия автоматического отводчика воздуха
Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен воздушный клапан, работающий в автоматическом режиме, теплоноситель из его внутренней камеры вытесняется газами. При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.
Обратите внимание! Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага
Такое устройство требует замены — автоматические воздушники не подлежат ремонту
Такое устройство требует замены — автоматические воздушники не подлежат ремонту.
Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.
Устройство требуется для установки
- в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
- на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
- на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
- на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.
Ручной отводчик воздуха
Спускной клапан с ручным управлением широко известен как кран Маевского. Это устройство не имеет подвижных элементов, поэтому долговечнее и надежнее автоматического.
Цилиндрический корпус воздухоотводчика снабжен наружной резьбой. Продольное сквозное отверстие в корпусе перекрывается винтом с окончанием в виде конуса. От центрального отверстия отходит канал круглого сечения.
Принцип работы крана Маевского предельно прост: выкручивание винта освобождает проход в боковой канал, благодаря которому скопившиеся газы выходят наружу через отверстие в корпусе. После удаления воздушной пробки винт закручивается на место.
Тип ручного углового отводчика воздуха с запорным конусом
Ручные воздухоотводчики в стандартном исполнении предназначены для монтажа на трубопровод. Но наибольшим спросом пользуются радиаторные краны Маевского, которые монтируются на приборы отопления секционного и панельного типа.
Разновидности устройств и принцип действия
В конструкцию спускного клапана входят два обязательных компонента: запорная деталь, состоящая из седла и затвора, и задатчик силового воздействия. Различают несколько видов оборудования, имеющих свои особенности. Они классифицируются по определенным признакам.
Классификация #1 — по механизму прижима
В отопительных системах частных домов, квартир и промышленных установок небольшой мощности предпочтение отдается пружинному типу изделия.
Устройство отличается простым и надежным строением, компактными габаритами, возможностью комбинирования с другими элементами блока безопасности, доступной ценой. Сила сжатия пружинного механизма зависит от параметра давления, при котором срабатывает клапан. На диапазон настройки влияет упругость самой пружины.
Принцип действия пружинных предохранителей заключается в следующем:
- на затвор устройства воздействует поток воды;
- движение теплоносителя ограничивается усилием пружины;
- критическое давление превышает силу сжатия, приподнимая шток золотника вверх;
- жидкость отправляется в выходной патрубок;
- внутренний объем воды стабилизируется;
- пружина закрывает затвор, возвращая его в первоначальное положение.
Корпус пружинистого устройства делают из качественной высокопрочной латуни с применением технологий и методик горячего штампования. В производстве пружины используется сталь. Мембрану, уплотнители и рукоятку изготавливают из полимеров.
Некоторые торговые марки выпускают оборудование с уже установленными заводскими настройками. Также в ассортименте есть модели, настраиваемые по месту монтажа в период пусконаладочных работ.
Рычажно-грузовые предохранители распространены не так широко. В частных автономных системах с котлом их монтируют редко. Эксплуатация сосредоточена в промышленной отрасли на крупных производствах, где диаметр трубопроводов составляет не меньше 200 мм.
Усилие на шток в таких механизмах дает не пружина, а груз, навешенный на рычаг. Он передвигается по длине рычага, регулируя силу, с которой шток будет прижиматься к седлу.
Рычажно-грузовой клапан открывается, когда давление среды с нижней части золотника превышает показатели, исходящие от рычага. После этого вода уходит через специальное сбросное отверстие.
Давление срабатывания, как и диапазон настроек, определяется длиной рычага и массой груза. Рычажные предохранители не уступают пружинным приборам в плане надежности, но стоят дороже. Приспособления устанавливают на фланцевые соединительные детали труб с диаметром условного прохода от 50 и более.
Классификация #2 — по высоте подъема затвора
В малоподъемных предохранительных клапанах затвор поднимается не выше, чем на 0,05 диаметра седла. Механизм открытия в подобном оборудовании пропорциональный.
Ему свойственна низкая пропускная способность и самая примитивная конструкция. Малоподъемное оборудование применяют на сосудах с жидкой средой.
У полноподъемных приборов подъем затвора выше. Это означает, что их пропускная способность намного лучше, чем у предыдущего варианта, поэтому они способны сбрасывать более масштабные объемы излишков теплоносителя.
Классификация #3 — по скорости срабатывания
Затворная крышка пропорциональных предохранительных клапанов открывается постепенно. Как правило, величина открытия пропорциональна росту давления, оказываемого на внутреннюю поверхность. Одновременно с подъемом механизма плавно увеличиваются объемы сбрасываемого теплоносителя.
Конструкция устройств не ограничивает возможности их использования в сжимаемой среде, но все-таки они преобладают в системах с водой и другой жидкостью.
Особенность двухпозиционных клапанов – моментальное срабатывание с полным открытием после достижения граничных отметок давления в системе, при которых открывается затвор предохранителя.
Специалисты рекомендуют эксплуатировать эти приспособления в сжимаемых средах. К числу их главных недостатков относят наличие характерных автоколебаний затвора.
При монтаже двухпозиционного клапана в отопительной системе с жидким теплоносителем следует учитывать, что во время резкого открытия затвора произойдет сброс большого количества воды.
Из-за этого слишком быстро упадет давление. Клапан мгновенно закроется, что повлечет за собой гидравлический удар. Пропорциональные устройства подобных рисков не вызывают.
Предохранитель и скорость реагирования
Чтобы ответить на вопрос, какая существует связь между скоростью реагирования и предохранителем, стоит рассмотреть, как действуют пропорциональные предохранительные защитные клапаны и двухходовые.
Пропорциональные элементы защиты медленно поднимают крышку затворного приспособления. Клапан открывается строго пропорционально увеличению показателя давления, влияющего на стенки труб. Постепенно устройство поднимается выше, увеличивая объем удаляемого вещества.
Такой предохранитель можно использовать внутри твердотопливного котла, но предпочтение стоит отдавать системам отопления, работающим на воде, или приборам, работающим на жидком топливе.
Клапаны двухпозиционного типа способны срабатывать моментально, как только уровень давления увеличивается до критических отметок. Затвор сразу открывается и пропускает воду.
Двухходовой защитный клапан используют в самой среде. Отрицательным моментом считаются автоматические колебания затворного устройства.
Если встроенный двухпозиционный клапан установить в отопительной городской системе, работающей на основе жидкого теплоносителя, стоит быть готовыми к тому, что при быстрой активации установленного затвора сразу сбросится большой объем воды.
За счет этого уровень давления автоматически снизится. Затвор закрывается, что приведет к разрушающему удару гидравлики. Используемые клапаны специального пропорционального механизма предотвращают подобные риски.
Различия в конструкциях
Конструкция предохранительных клапанов может быть различной. Различают изделия с одним седлом или двумя, расположенными рядом друг с другом.
По высоте подъема предохранительные клапаны подразделяются на:
- Малоподъемные, у которых высота подъема составляет примерно 0,05 диаметра седла. Из-за свойственной им минимальной пропускной способности они не используются на промышленных трубопроводах с большим давлением. Они обладают пропорциональным механизмом срабатывания.
- Полноподъемные, с высотой подъема равной или превышающей диаметра седла. Они работают на двухпозиционном механизме, отличаются повышенной пропускной способностью и сложной конструкцией.
Изделия с полнопроходной конструкцией позволяют оперативно сбросить внушительный объем рабочей среды, из-за чего они используются в особо ответственных комплексах.
Пружинные клапаны
Клапаны пружинного типа применяются в бытовых трубопроводных системах водо-, газоснабжения и отопления. Для прижатия золотника к седлу применяется пружина, регулируемая винтом. Он позволяет настроить предельные значения давления, после достижения которых происходит открытие клапана.
Некоторые модели пружинных клапанов имеют систему принудительного ручного открытия для проверки работоспособности изделия. Но, изделия, предназначенные для работы в опасных условиях среды, не могут оснащаться ручной продувкой.
Эти клапаны применяются в различных условиях среды. Пружины и седла, контактирующие с агрессивными жидкостями и газами, покрываются специальными антикоррозионными составами. Герметичность штока обеспечивается двойным сальниковым уплотнением из фторопласта или резины.
Рычажно-грузовые клапаны
Устройства с подобной конструкцией используют для противодействия силе напору земное притяжение. Вес груза через рычаг переходит к золотнику, уравновешивая его, пока значение давления не опустится до допустимого.
Предохранительный клапан рычажно-грузового типа
Они устанавливаются в определенном положении относительно горизонта (указывается в сопроводительной документации завода-производителя). Не могут применяться на передвижных объектах. Габариты изделия зависят от давления в системе — чем оно выше, тем больше рычаги. Чтобы избежать возникновение вибраций, используются двухседельные предохранительные клапаны небольших габаритов. Для регулировки таких устройств применяются специальные груза на рычаге.
Магнито-пружинные клапаны
Устройства магнитно-пружинного типа обладают обратным действием и приводятся в действие соленоидом. При нормальном давлении в системе электромагнит/мощная пружина прижимает запорный орган к седлу, а при избыточных показателях напора напряжение на катушке автоматически отключается. Это приводит к отжатию золотника и открытию затвора.
Существует исполнение клапана с соленоидом, прижимающим и отжимающим золотник под действием давления с противоположным направлением. При отключении питания оборудование будет работать, как пружинный тип.
Основное преимущество таких устройств — отсутствие необходимости в физическом доступе к системе для задания порогового значения давления. Оно регулируется в параметрах управляющей программы.
Магнитно-пружинные клапаны отличаются надежностью, удобством эксплуатации и возможностью применения в сложных промышленных установках.

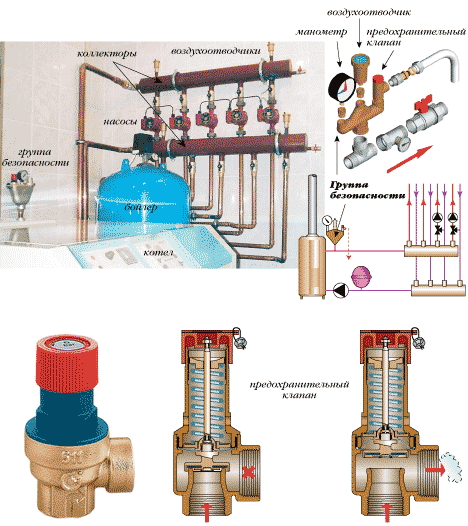

Схема и принцип действия предохранительного клапана
Особенности различных видов клапанов
Если говорить о стандартном предохранительном клапане для бойлера, то они не сильно отличаются по внешнему виду. Однако существуют небольшие нюансы, отвечающие за удобство использования устройства.
Спусковой рычажок
На изображении показаны клапаны, оборудованные спусковыми рычажками. Их назначение в периодической проверке исправности:
- рычажок переводят в вертикальное положение;
- он активирует пружинный механизм, утягивая его за собой;
- в итоге открывается проток, через который стекает вода.
Спусковой рычажок на клапане
Различия показанных моделей в том, что у клапана, расположенного слева, рычаг закрепляется специальным болтом. Это позволяет исключить возможность непроизвольного открывания и полного удаления жидкости.
Следующее изображение демонстрирует клапаны без рычажка принудительного удаления жидкости. Левая модель имеет в верхней части закреплённую на резьбе крышку. Она предназначена для технического обслуживания предохранителей. При необходимости ее откручивают для удаления засоров, накипи и прочих загрязнителей.
Клапаны без рычажка
Правая модель наименее предпочтительный вариант. Она не имеет каких-либо маркеров, рычажка для сброса воды или отверстия для обслуживания. Это самый дешевый и низкокачественный продукт, поставляемый из Китая. Говорить о надежности и долговечности не приходится. Использовать его можно, только как временную замену на свой страх и риск.
Пометка о выдерживаемом давлении
Есть еще несколько заметных отличий. Стрелка, изображенная на корпусе, обозначает направления водяного потока, а также надпись, сообщающая о максимальном давлении, которое способно выдержать устройство. На первый взгляд детали кажутся несущественными. Но если с направлением потока жидкости легко можно разобраться (для этого достаточно посмотреть, в каком расположении находится клапан тарельчатого типа), то с номиналами дело обстоит сложнее.
По каким признакам можно отличить клапан на шесть и на десять Бар? Только опытным путем. Вы спросите, а как же их отличают поставщики? Никак, только по надписям в документах. Эксперты не рекомендуют приобретать устройства без каких-либо обозначений на корпусе. Конечно, стоимость маркированных изделий может быть выше, чем у аналогов, но в этом вопросе лучше не экономить.
Форма штуцера
Помимо этого, стоит обратить внимание на форму штуцера для удаления жидкости. У левой модели этот элемент довольно длинный, обладает нелинейной формой
На него будет несложно прикрепить трубку, а длинны вполне хватит для надежного закрепления хомутом.
Форма аналогичного элемента у правой модели отличается. Она имеет характерное расширение на конце, но самое главное — это длина штуцера. На него будет довольно трудно установить трубку и еще труднее обеспечить надежное крепление. Применение кустарных способов не сможет гарантировать хороший результат, и в дальнейшем могут возникнуть сложности с водоотведением.
Для бойлеров большого объема
Каждое из описанных выше устройств предназначено для накопительного водонагревателя объемом от пятидесяти до шестидесяти литров. К резервуарам большего размера применяют другие системы, в каждую из которых интегрировано специальное оборудование. Чаще всего это шаровый манометр или кран, контролирующий давление.
Шаровый манометр
Штуцер для удаления жидкости в них оборудован штатной резьбой для повышения надежности крепления и решения проблемы с хомутами. Данный тип устройств имеет высокую цену, но и уровень качества значительно превышает прочие системы.
Существенным минусом для многих владельцев может стать внешний вид крана. Специально для таких людей налажено производство предохранителей, несущих не только практическую пользу, но и способных украсить интерьер помещения. Стоимость их может значительно достигать цены самого бойлера, поэтому оценивать целесообразность такой покупки каждый будет сам.
Группа безопасности котла
Группа (блок) безопасности котла состоит из предохранительного клапана, манометра и воздухоотводчика. Установка этих элементов также входит в стоимость монтажа водяного отопления. Манометр показывает давление, а воздухоотводчик – отводит воздух из системы.
В случае неправильной эксплуатации или сбоя в оборудовании отопительной системы может возникнуть резкое повышение давления. Это может послужить причиной разрушения некоторых элементов отопительной системы, а в случае совсем неблагоприятного развития событий – разрушения строения и даже угрозы жизни людей. Именно поэтому в каждую отопительную систему отопления или горячего водоснабжения в обязательном порядке входит предохранительный клапан для отопления.
Группа безопасности котла
Как было замечено ранее, предохранительный клапан служит для того чтобы защитить систему отопления от чрезмерного давления. В данном случае самыми подверженными таким ситуациям являются системы с паровыми котлами. Но подобная ситуация может возникнуть и в более привычной для нас системе – водяном отоплении.
Случаи резкого повышения давления:
- Резкое повышение температуры воды, вследствие чего появляется пар (обычно при спускании воды из системы);
- Подпитка системы отопления частного дома слишком большим количеством воды (в случае отказа автоматических систем).
А ведь заполнение системы происходит с температурой около 15-ти градусов. Очевидно, что при отоплении температура носителя тепла увеличивается и расширяется в объеме. Именно для защиты системы и предназначена такая регулирующая арматура для отопления. Клапан входит в трубопроводную арматуру, которая в автоматическом режиме защищает систему отопления от чрезмерного давления за счет того, что часть теплоносителя удаляется из оборудования. Чаще всего применяются пружинные клапаны, они производят противодействие давлению силой пружины.
Клапаны открытого типа функционируют без использования противодавления и выводят излишнюю жидкость из отопительной системы. Регулирующий клапан на отопление закрытого типа сбрасывает носитель тепла в трубопровод, работая с применением противодавления.
Предохранительный клапан
Чтобы монтаж водяного отопления был сделан качественно и надежно, следует правильно установить предохранительные устройства. Правила установки прописываются в нормативных документах, они могут различаться зависимо от того, какая мощность оборудования и рабочее давление.
Основные принципы:
- Предохранительный клапан в системе отопления должен ставиться на подающем трубопроводе непосредственно сразу после котла. При определенном уровне мощности два устройства врезаются и дублируются.
- В системах со снабжением горячей воды клапан ставится на выходе горячей воды в верхней точке бойлера.
- Монтаж системы водяного отопления предполагает отсутствие разнообразных устройств между клапанами и магистральными трубами. Также нельзя сужать трубы на диаметр менее, чем условный диаметр клапана.
- Сбросные патрубки необходимо подсоединять к линии трубопроводов достаточного размера диаметра, выводятся они в специальное безопасное место или канализационную сеть.
Подбор условного диаметра клапана должен производиться по методикам, которые разработаны и утверждены соответствующими органами. Именно поэтому в данном случае необходимо обратиться к специалистам. Если нет такой возможности, то существуют специальные программы, производящие расчет водяного отопления частного дома.
Проверка работы клапана представляет собой принудительное его открытие, производить ее желательно регулярно. Проверка давления открытия и регулирование следует производить около 1 раза в год, как раз перед тем, как начнется отопительный сезон.
Почему может подтекать клапан
Клапан сброса давления в отопительной системе может подтекать по разным причинам. В некоторых ситуациях это допустимый естественный процесс, в других случаях протечка говорит о неисправности прибора.
Подтекание клапана защиты может быть вызвано следующими причинами:
- Повреждением герметичного резинового стакана, диска в результате многократного использования. Если при ремонте деталь на замену не удастся обнаружить в продаже или она не входит в комплектацию, придется менять прибор полностью.
- В пружинных видах открывание бокового спускного патрубка происходит постепенно, при пограничных значениях давления или кратковременных скачках клапан может частично срабатывать и капать, что не говорит о его неисправности.
- Подтекание могут вызвать неправильная настройка или неисправности расширительного бака — повреждение его мембраны, выход воздуха через разгерметизированный корпус или испорченный ниппель. В этом случае возможны резкие скачки давления в результате гидроударов, вызывающие периодическое кратковременное вытекание теплоносителя через предохранительный клапан.
- Причина подтекания некоторых регулируемых клапанов – просачивание жидкости по штоку через верх во время срабатывания.
- Если на отводном патрубке создается противодавление выше порога срабатывания прибора, также происходит протечка.
Внешний вид, стоимость некоторых марок спускных клапанов
Предохранительный клапан паровых котлов призван защищать их от превышения давления в системе, вызванного разными факторами, и является обязательным элементом при эксплуатации данного вида оборудования. В продаже имеется широкий ряд предохранительных устройств от китайских, отечественных и европейских производителей, отличающихся относительно невысокой стоимостью. При покупке рациональные выбрать защитную группу из нескольких приборов, куда дополнительно входят манометр и воздушный спускной клапан.
Из чего состоит и как работает устройство
Клапан сброса представляет собой устройство в металлическом корпусе из латуни или нержавеющей стали. Внутри устройства расположен шток с пружиной, соединенный со специальной мембраной, на которую непосредственно давит рабочая среда, но при нормальных гидродинамических показателях ей противостоит пружина, которая удерживает мембрану в закрытом состоянии.
Оборудование работает по принципу прямого действия: рабочая среда при повышении температуры и увеличении объема давит на пружину, которая открывает отверстие и выпускает избыток горячей воды до тех пор, пока давление не нормализуется. После этого пружина давит на мембрану в обратном направлении, перекрывая отток рабочей среды.
Рекомендуем ознакомиться: Устройство и классификация запорных муфтовых вентилей
Таким образом, как только давление воды в системе повышается выше критической отметки, пружина сжимается, открывая проходное отверстие для сброса лишней воды. После непродолжительного слива горячей воды давление в системе нормализуется, и пружина приводится в действие, закрывая клапан.
Кроме автоматического механизма, основанного на срабатывании пружины, у клапана есть рукоятка для ручного сброса воды, которая позволяет пользователю самостоятельно слить небольшое количество нагретого теплоносителя, когда показания манометра приближаются к критическим.
