Устройство
Конструкция солнечной батареи очень проста.
Основу конструкции устройства составляют:
- корпус панели;
- блоки преобразования;
- аккумуляторы;
- дополнительные устройства.
Корпус выполняет исключительно функцию скрепления конструкции, не имея больше никакой практической пользы.
Основными элементами являются блоки преобразователей. Это и есть фотоэлемент, состоящий из материала-полупроводника, которым является кремний. Можно сказать, что состоят солнечные батареи, устройство и принцип работы которых всегда одинаковый, из каркаса и двух тонких слоев кремния, который может быть нанесен на поверхность, как монокристаллическим, так и поликристаллическим методом.
От метода нанесения кремния зависит стоимость батареи, а также ее эффективность. Если кремний наносится монокристаллическим способом, то эффективность батареи будет максимально высокой, как и стоимость.
Если говорить о том, как работает солнечная батарея, то не нужно забывать об аккумуляторах. Как правило, используется два аккумулятора. Один является основным, второй — резервным. Основной накапливает электроэнергию, сразу же направляя ее в электрическую сеть. Второй накапливает избыточную электроэнергию, после чего направляет ее в сеть, когда напряжение падает.
Среди дополнительных устройств можно выделить контроллеры, которые отвечают за распределение электроэнергии в сети и между аккумуляторами. Как правило, они работают по принципу простого реостата.
Очень важными элементами солнечной назвать диоды. Данный элемент устанавливается на каждую четвертую часть блока преобразователей, защищая конструкцию от перегрева из-за избыточного напряжения. Если диоды не установлены, то есть большая вероятность, что после первого дождя система выйдет из строя.
Выгодно ли это
Определить, выгодно ли использовать солнечные коллекторы, каждый определяет для себя индивидуально, в зависимости от региона проживания, потребности в тепловой энергии и в зависимости от финансовых возможностей.
Регион проживания – это важный критерий, при определении эффективности использования устройств, служащих для преобразования энергии солнца в другие виды энергии. Солнечная активность (продолжительность солнечного сияния), в разных регионах нашей страны разная, что видно на приведенной ниже схеме.
Из данной схемы видно, что наиболее благоприятные регионы, для использования солнечной энергии, с продолжительностью солнечной активности более 2000,0 часов в год, расположены в южных районах страны. В этих районах также не бывает холодных и продолжительных зим, что определяет возможность успешного использования солнечных коллекторов в системах отопления и горячего водоснабжения, именно в этих областях России.
При необходимости создать абсолютно автономную систему, от внешних, традиционных поставщиков тепловой энергии, следует помнить, что, установив только коллектор, создать подобную систему не получится, т. к. для создания циркуляции теплоносителя, работы системы автоматики, необходима электрическая энергия. Поэтому, для полной автономии, необходимо проработать вопрос по независимому электроснабжению подключаемого объекта. Следовательно, для того, чтобы сделать абсолютно независимую систему, потребуются дополнительные финансовые затраты, что увеличит срок окупаемости оборудования.
Виды и различия солнечных коллекторов
На сегодняшний день распространение среди промышленно изготавливаемых солнечных коллекторов получили два вида систем:
- плоские солнечные панели;
- вакуумные (вакуумированные) трубчатые коллекторы.

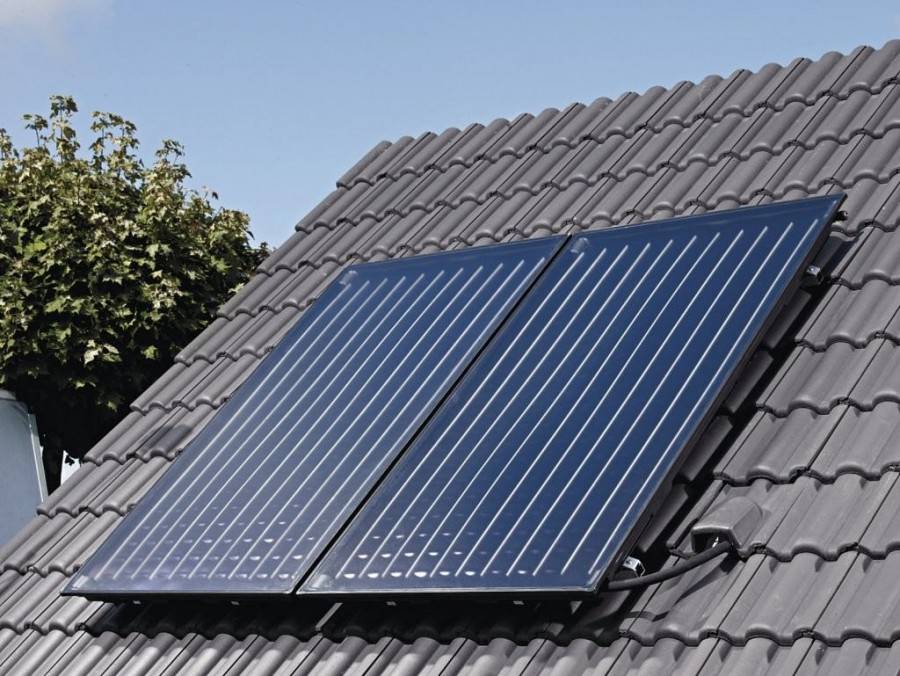

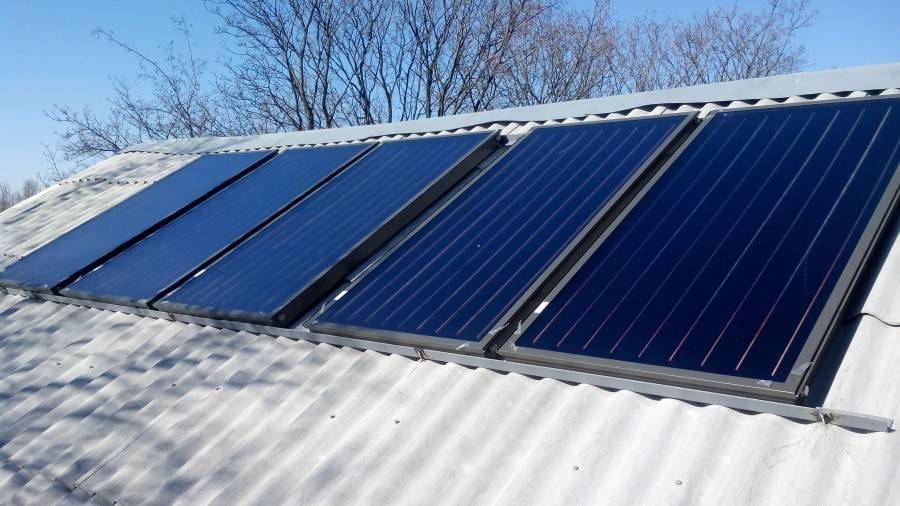

Плоская солнечная панель
Является распространенным типом солнечного коллектора, используемого в современных системах гелиоэнергетики. Широкое распространение данный тип получил вследствие относительной дешевизны и простоты, как устройства, так и эксплуатации. Недостатком плоских солнечных коллекторов является значительное (до двух раз) понижение КПД в условиях отрицательных температур наружного воздуха.
Конструкция плоского солнечного коллектора.
Конструктивно представляет собой панель с площадью поглощающей поверхности 2-2,5 м2, выполненную из алюминиевых или стальных сплавов. Лицевая часть выполнена в виде листа специального гелиостекла, что обеспечивает максимальное поглощение энергии солнечного света и минимальные потери энергии с отраженными и рассеянными лучами. Непосредственно под гелиостеклом расположен поглотитель, выполняемый в виде плоской трубки из медных или алюминиевых сплавов, имеющих высокий коэффициент теплопередачи.
Трубка, как правило, имеет радиальное оребрение, что значительно повышает коэффициент теплопередачи поглотителя. На поглотитель наносится покрытие с высоким коэффициентом поглощения в спектрах теплового излучения, что повышает общий КПД коллектора. Под поглотителем располагается слой тепловой изоляции, уменьшающий тепловые потери системы в окружающую среду. Необходимая тепловая мощность солнечного коллектора достигается включением нескольких панелей в единую солнечную батарею или коллектор.

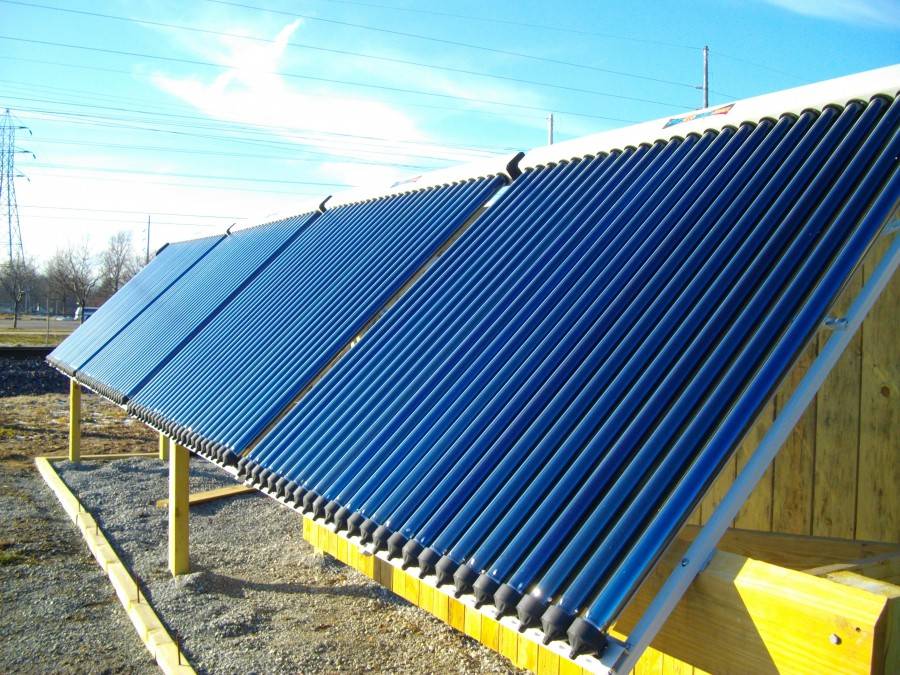

Вакуумный (вакууммированный) трубчатый коллектор
Дорогостоящий вид солнечного коллектора вследствие сложного изготовления и ряда преимуществ перед плоскими солнечными панелями. Конструктивно представляет собой ряд парных стеклянных труб, спаянных между собой, из пространства между которыми откачан воздух. Вакуум в пространстве между трубками является прекрасным тепловым изолятором и предотвращает тепловые потери в окружающую среду от теплоносителя. В меньшую трубу вводится медная, алюминиевая или стеклянная трубка поглотителя. Трубы верхней частью вводятся в распределитель, в котором циркулирует теплоноситель. Вакуумные (вакуумированные) трубчатые коллекторы по типу распределителя подразделяются на два типа: с плоской тепловой трубой и прямоточные.
Коллекторы с плоской трубой
Вакуумный трубчатый солнечный коллектор с плоской тепловой трубой – конструкция.
Представляют собой рекуперативный теплообменник, расположенный в распределителе. В этом случае теплопередача от нагретого теплоносителя вакуумной трубы к теплоносителю циркуляционного контура теплоснабжения здания происходит через стенку и теплоносители этих контуров не смешиваются. Преимущества перед прямоточными коллекторами состоят в сохранении высоких показателей работы при температуре окружающей среды до -45оС, возможности замены отдельной вакуумной трубки, вышедшей из строя, без разбора коллектора и прекращения его работы, а также в возможности регулирования угла установки каждой вакуумной трубки в пределах одного коллектора.
Прямоточные коллекторы
Прямоточный вакуумный трубчатый солнечный коллектор – конструкция.
Объединяют циркуляционный и обогревающийся контур. В распределителе проходят подающий и циркуляционный трубопроводы, к которым непосредственно присоединяются вакуумные трубки. Теплоноситель подается в распределитель по подающему трубопроводу, из которого попадает в вакуумную трубку, где проходит обогрев. Нагретый теплоноситель возвращается в обратный трубопровод и уходит непосредственно на нужды теплоснабжения. Преимущества прямоточных коллекторов перед вакуумными состоят в отсутствии промежуточной стенки между теплоносителями, что снижает тепловые потери и в возможности устанавливать коллектор на любых поверхностях под любыми углами, поскольку циркуляция теплоносителя в пределах всего коллектора будет осуществляться насосом.
Отопление от солнца: за и против
Если говорить об использовании солнечной энергии для отопления, то нужно иметь в виду, что существуют два разных устройства для преобразования солнечной энергии:
- Солнечные батареи. Они вырабатывают исключительно электрический ток. А вот его уже вы можете использовать для обеспечения работоспособности любого электрооборудования, в том числе и не работу отопительных приборов.
Солнечные коллекторы. Эти устройства нагревают жидкость (теплоноситель) и их можно напрямую подключать к системе отопления, а также с их помощью греть воду для бытовых нужд.
Оба варианта имеют свои особенности. Хотя сразу нужно сказать, какой бы из их вы ни выбрали, не спешите отказываться от той системы отопления, которая у вас есть. Солнце встает, конечно, каждое утро, но вот не всегда на ваши солнечные элементы будет попадать достаточно света. Самое разумное решение — сделать комбинированную систему. Когда энергии солнца достаточно, второй источник тепла работать не будет. Этим вы и обезопасите себя, и жить будете в комфортных условиях, и сэкономите.
Если желания или возможности ставить две системы нет, ваше солнечное отопление должно иметь, как минимум, двукратный запас по мощности. Тогда точно можно сказать, что тепло у вас будет в любом случае.
Достоинства использования солнечной энергии для отопления:
- Безопасный и абсолютно «чистый» источник энергии.
- Снижение затрат на отопление и ГВС.
- Вы независимы от состояния экономики: солнце светит всегда, и в кризис, и в период расцвета.
Денег солнце за свою энергию не требует. Другое дело, что государство может обложить налогами владельцев гелиоустановок. Но пока такого не случилось — солнечная энергия бесплатна.
Недостатки:
- Зависимость количества поступающего тепла от погоды и региона.
- Для гарантированного отопления потребуется система, которая может работать параллельно с гелиосистемой отопления. Многие производители отопительного оборудования предусматривают такую возможность. В частности европейские производители настенных газовых котлов предусматривают совместную работу с солнечным отоплением (например, котлы Baxi). Даже если у вас установлено оборудование, у которого такой возможности нет, можно согласовать работу отопительной системы при помощи контролера.
- Солидные финансовые вложения на стартовом.
- Периодичное обслуживание: трубки и панели нужно очищать от налипшего мусора и мыть от пыли.
- Некоторые из жидкостных солнечных коллекторов не могут работать при очень низких температурах. В преддверии сильных морозов жидкость приходится сливать. Но это касается не всех моделей и не всех жидкостей.
Теперь рассмотрим подробнее каждый из типов солнечных нагревательных элементов.
Как установить солнечный коллектор
После того как устройство куплено, главным вопросом становится установка и подключение солнечных коллекторов своими руками. При эксплуатации в летний период устройство можно применять для летнего душа и хозяйственных потребностей.
При использовании принципа естественной циркуляции жидкости, коллектор ставится ниже уровня бака для горячей воды. Разница в высоте обычно составляет 80-100 см. Движение воды обеспечивается расхождением в плотности воды с разной температурой.
Коллектор соединяется с баком при помощи труб, диаметр которых не меньше 3/4 дюйма. Для стенок бака потребуется теплоизоляция. Применяют минвату слоем 10 см и полиэтилен, который компенсирует отсутствие крыши. Эксперты рекомендуют применять навес, защищающий бак от влаги снаружи.
Если вас интересует пошаговая сборка солнечных коллекторов своими руками, то надо помнить, что естественное движение воды может быть неэффективным, особенно при большом расстоянии между баком и поглощающей солнце поверхностью. Чтобы компенсировать этот недостаток, целесообразно поставить насос циркуляционного типа.

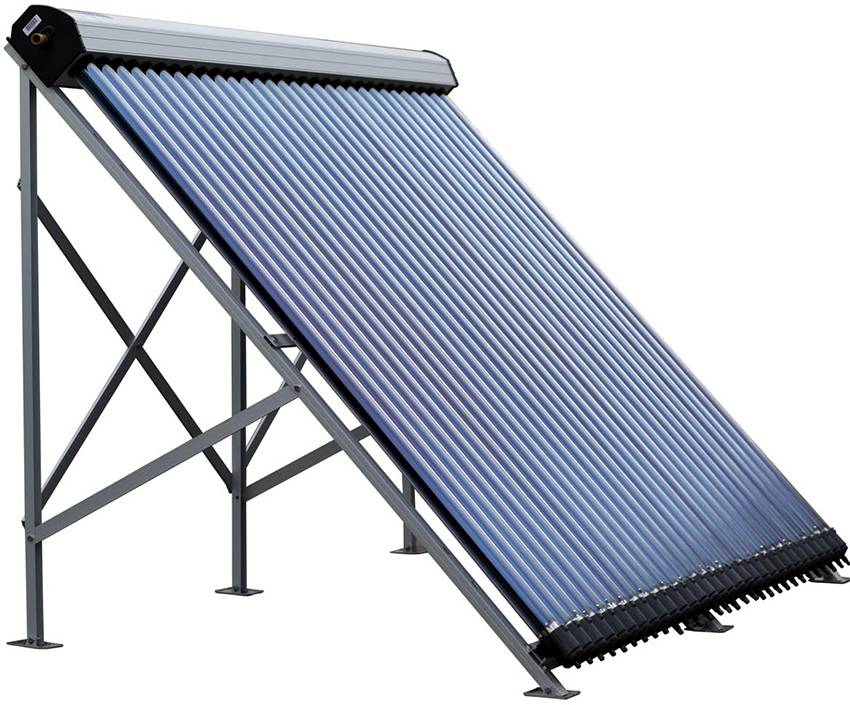

Вакуумный
Такой коллектор состоит из трубок, внутри них вакуум. Устройство каждой трубки напоминает устройство термоса, в основе которого стержень из меди, оболочка такого термоса – колба из дойного стекла, как раз между ними вакуум. Внутренняя оболочка трубки покрыта специальной черной краской, а внешнее стекло прозрачное. Трубки объединяются при помощи соединительного модуля.
Ценовая категория такого типа коллекторов выше аналогов плоских моделей, но преимущество определяется их выгодой использования в зимний период. Своими руками для дома солнечные коллекторы сделать можно из подручных материалов. Они могут быть от других устройств, например, от холодильника. В ремонте устройств вакуумного типа сложностей возникнуть не должно. Если одна из трубок выйдет из строя, сам коллектор продолжит работу. Но выход тепла будет меньше.
Чертежи конструкций
Приступаем к работе
Прежде чем сооружать солнечный коллектор, необходимо произвести соответствующие расчеты и определить, как много энергии он должен производить. Но от самодельной установки ждать высокого КПД не стоит. Сориентировавшись, что его будет достаточно – можно приступать.
Работу можно поделить на несколько основных этапов:
- Изготовить короб
- Изготовить радиатор или теплообменник
- Изготовить аванкамеру и накопитель
- Собрать коллектор
Чтобы изготовить коробку под солнечный коллектор своими руками, следует заготовить обрезную доску толщиной 25-35 мм и в ширину 100-130 мм. Дно ее следует сделать текстолитовым, оснастив его ребрами. Оно также должно быть хорошо теплоизолированное при помощи пенопласта (но предпочтение отдают минеральной вате), накрытого оцинкованным листом.
Еще 4 эффективных способа альтернативного отопления дома
О которых вы можете узнать в нашей следующей статье
Подготовив короб, настает пора мастерить теплообменник. Следует придерживаться инструкции:
- Необходимо подготовить 15 тонкостенных металлических трубок длиной 160 см и две дюймовые трубы длиной 70 см
- В обоих утолщенных трубках сверлятся отверстия диаметра меньших трубок, в которые они будут устанавливаться. При этом нужно следить за тем, чтоб они были по одной стороне соосны, максимальный шаг между ними 4.5 см
- Следующий этап – все трубки нужно собрать в единую конструкцию и надежно сварить
- Теплообменник монтируется на лист оцинковки (ранее прикрепленный к коробу) и фиксируется при помощи стальных хомутов (можно сделать металлические зажимы)
- Днище короба рекомендуют покрасить в темный цвет (например, черный) – он будет лучше поглощать солнечное тепло, но чтобы снизить тепловые потери, внешние элементы красятся белым
- Завершить монтаж коллектора необходимо установкой покровного стекла около стенок, при этом не забыв о надежной герметизации стыков
- Между трубками и стеклом оставляется расстояние, равное 10-12 мм
Остается соорудить накопитель под солнечный коллектор. Его роль может исполнять герметичная емкость, объем которой варьируется около 150-400 л. Если найти одну такую бочку не удается, можно сварить между собой несколько небольших.
Как и коллектор, накопительный бак основательно изолируют от потерь тепла. Остается изготовить аванкамеру – небольшой сосуд объемом 35-40 л. Он должен оснащаться падающим воду устройством (шарнирным краном).
Остается самый ответственный и важный этап – собрать коллектор воедино. Сделать это можно таким образом:
- Вначале необходимо установить аванкамеру и накопитель. Необходимо следить, чтоб уровень жидкости в последнем был на 0.8 м ниже, чем в аванкамере. Так как воды в таких устройствах может собираться немало, необходимо продумать, каким образом они будут надежно перекрываться
- Коллектор размещается на крыше дома. Исходя из практики, рекомендуется делать это на южной стороне, наклонив установку под углом 35-40 градусов к горизонту
- Но нужно учитывать, что между накопителем и теплообменником расстояние не должно превышать 0.5-0.7 м, иначе потери будут слишком существенны
- В конце должна получиться следующая последовательность: аванкамера обязана располагаться выше накопителя, последний – выше коллектора
Наступает самый ответственный этап – необходимо соединить все составляющие воедино и подключить к готовой системе водопроводную сеть. Для этого потребуется посетить магазин сантехники и приобрести необходимые фитинги, переходники, сгоны и прочую запорную арматуру. Высоконапорные участки рекомендуют соединять трубой диаметром 0.5 дюйма, низконапорные – 1 дюйм.
Введение в эксплуатацию выполняется следующим образом:
- Установка заполняется водой посредством нижнего дренажного отверстия
- Подсоединяется аванкамера и регулируются уровни жидкости
- Необходимо пройтись вдоль системы и проверить, чтобы не было утечек
- Все готово к повседневной эксплуатации

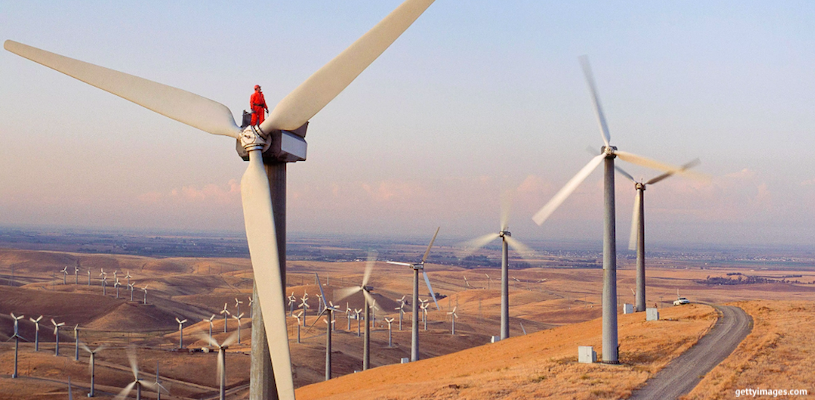

Ветроэнергетика
Запасов энергии ветра в 100 раз больше запасов энергии всех рек на планете. Ветровые станции помогают преобразовывать ветер в электрическую, тепловую и механическую энергию. Главное оборудование – ветрогенераторы (для образования электричества) и ветровые мельницы (для механической энергии).
Этот вид возобновляемой энергии хорошо развит – особенно в Дании, Португалии, Испании, Ирландии и Германии. К началу 2016 года мощность всех ветрогенераторов обогнала суммарную установленную мощность атомной энергетики.
Недостаток в том, что её нельзя контролировать (сила ветра непостоянна). Ещё ветроустановки могут вызывать радиопомехи и влиять на климат, потому что забирают часть кинетической энергии ветра – правда, учёные пока не знают хорошо это или плохо.

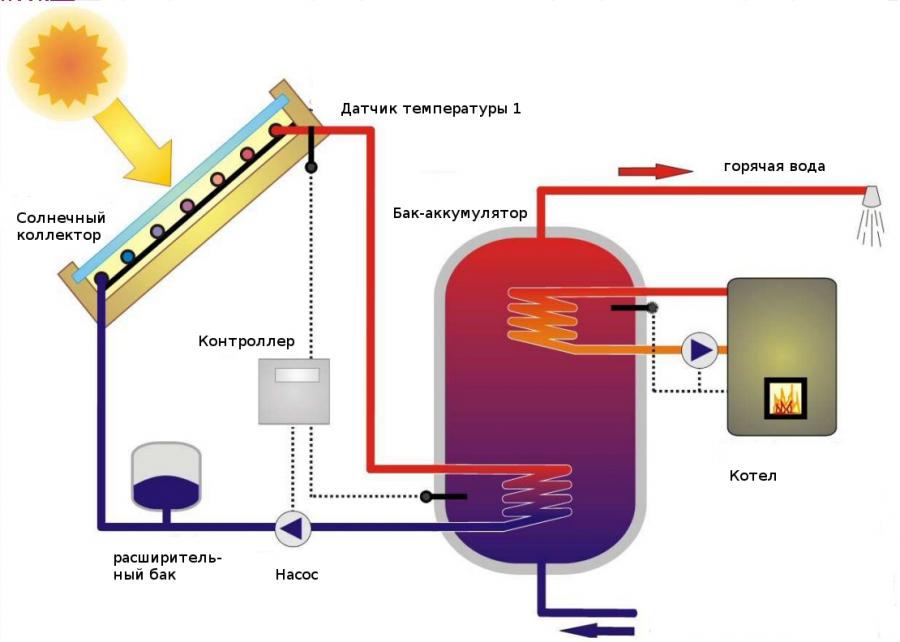

Принудительная
Такая система не зависит от того, где располагается коллектор или накопительный бак. Вода циркулирует в такой системе благодаря дополнительно поставленному насосу. Из-за того, что требуется установка электронасоса, стоимость коллектора возрастает. При этом повышается производительность.
Наряду с плоскими и вакуумными устройствами существует возможность создать воздушный солнечный коллектор своими руками. Устройство его намного проще, чем водяного, но и главный недостаток существенен – он не может передать все накопленное тепло. Воздух – проводник тепла намного хуже, чем вода.
Виды оборудования
Они могут иметь различную конструкцию.
Виды оборудования
В зависимости от этих особенностей они подразделяются на:
- Вакуумные;
- Трубные;
- Плоские.
Первые представляют собой две трубы, вставленные одна в другую. Причем пространство между ними заполнено вакуумом, что является идеальной теплоизоляцией для устройства. Максимальное количество энергии позволяет собирать и цилиндрическая форма труб в вакуумном коллекторе. Лучи на них падают перпендикулярно, что гарантирует высокую передачу энергии.
Схема плоского коллектора
Плоский коллектор – это конструкция, в которую входят:
- Слой поглотителя;
- Стеклянное покрытие;
- Рама;
- Изоляционный материал.
В качестве теплоносителя в нем используется смесь, состоящая из воды и пропиленгликоля. Она, протекая по вакуумному солнечному коллектору, нагревает жидкость до необходимой температуры.
Теплообменник может располагаться как внутри, так и снаружи коллектора. Внутренние обычно находятся в солнечном аккумуляторе, а внешние встроены в систему управления.
Смотрим видео, виды и типы устройств:
https://youtube.com/watch?v=2Fr0zRlF1XI
Но кроме вакуумных коллекторов, использующих в качестве теплоносителя воду, существуют и другие виды агрегатов:
- Воздушные;
- Концентраторы.
Последние оснащаются параболоцилиндрическими отражателями, которые прокладывают под поглощающими элементами. Они позволяют достичь повышения температуры до 250°C.
Воздушные солнечные коллекторы чаще всего выполнены в виде плоских трубок. Они предназначены для обогрева помещений и сушки сельскохозяйственной продукции. В них воздух перемещается за счет естественной конвекции, хотя существуют модели, оснащенные вентиляторами. Но выбирая агрегат следует учитывать, что воздух хуже проводит тепло, чем вода, поэтому лучше приобретать агрегаты, оснащенные вентиляторами. Их подсоединение к поглощающей пластине позволяет увеличить турбулентность и тем самым улучшить теплопередачу.
Этапы изготовления
При изготовлении можно выделить этапы:
1. Сколачивают из досок короб и усиливают его брусом.
2. Дно короба утепляют теплоизоляционным материалом, а затем укладывают лист жести или железа.
3. Сверху с помощью стальных хомутов закрепляют радиатор. Изготовить радиатор можно из обрезков труб, соединив их между собой трубами меньшими по диаметру.
4. Замазывают стыки, щели, производят герметизацию соединений.
5. Для повышения эффективности работы красят в черный цвет металлический лист и трубы радиатора.
6. Выкрашивают бак для воды и короб в серебристый цвет. Бак помещают в короб, для утепления пространство между стенками короба и баком заполняют теплоизоляционным материалом.
7. С помощью аквакамеры с поплавковым клапаном (подобно бачку унитаза) создается постоянное небольшое давление.Аквакамеру можно купить в магазине сантехники.
8. Аквакамеру и бак для воды размещают под крышей на чердаке. Уровень воды в аквакамередолжен быть выше чем уровень в баке на 80 см.
9. Панель коллектора помещают на крыше, желательно на южной стороне дома под углом к горизонту 45 градусов. Расстояние от бака до радиатора должно быть 70 см.
10. Соединение всех частей системы трубами. Участок от аквакамеры до ввода воды (высоконапорная часть системы) монтируется полудюймовыми трубами, а низконапорные части — дюймовыми. При этом количество труб зависит от расстояния между деталями коллектора.
11. Для того, чтобы не было воздушных пробок, заполнение системы водой производят с нижней части радиатора. После заполнения всей системы из трубки для дренажа пойдет вода.
12. Для наполнения бака открывают вентиль.
13. Вода быстро нагревается и поднимается вверх, вытесняя при этом холодную воду, а та автоматически попадает в радиатор.
14. Если часть воды используется, сработает поплавковый клапан аквакамеры и холодная вода опять поступит в нижнюю часть коллекторной системы. Процесса смешивания воды в данном случае не происходит.
Как расположить для улучшения КПД
Так как КПД зависит в первую очередь от света, при выборе места под ваше устройство необходимо пользоваться следующим принципом: установку стоит проводить как можно выше. Именно поэтому устройства располагают чаще всего на крыше здания. Однако иногда бывает так, что дом при строительстве не рассчитан на больший вес, а данный способ получения электричества требует более крепких перекрытий. Тогда следует выбирать место на земле, которое в течение дня постоянно освещено.
Как расположить солнечную батарею
Что же касается угла падения лучей, то установку лучше ставить так, чтоб они падали перпендикулярно. В современных заводских установках владелец может корректировать угол наклона платформы. Сделать же это в самодельных вариантах не просто.
Угол наклона определяется как географическим месторасположением участка, так и уровнем солнцестояния на местности.
Чертежи конструкций
Приступаем к работе
Прежде чем сооружать солнечный коллектор, необходимо произвести соответствующие расчеты и определить, как много энергии он должен производить. Но от самодельной установки ждать высокого КПД не стоит. Сориентировавшись, что его будет достаточно – можно приступать.
Работу можно поделить на несколько основных этапов:
- Изготовить короб
- Изготовить радиатор или теплообменник
- Изготовить аванкамеру и накопитель
- Собрать коллектор
Чтобы изготовить коробку под солнечный коллектор своими руками, следует заготовить обрезную доску толщиной 25-35 мм и в ширину 100-130 мм. Дно ее следует сделать текстолитовым, оснастив его ребрами. Оно также должно быть хорошо теплоизолированное при помощи пенопласта (но предпочтение отдают минеральной вате), накрытого оцинкованным листом.
Еще 4 эффективных способа альтернативного отопления дома
О которых вы можете узнать в нашей следующей статье
Подготовив короб, настает пора мастерить теплообменник. Следует придерживаться инструкции:
- Необходимо подготовить 15 тонкостенных металлических трубок длиной 160 см и две дюймовые трубы длиной 70 см
- В обоих утолщенных трубках сверлятся отверстия диаметра меньших трубок, в которые они будут устанавливаться. При этом нужно следить за тем, чтоб они были по одной стороне соосны, максимальный шаг между ними 4.5 см
- Следующий этап – все трубки нужно собрать в единую конструкцию и надежно сварить
- Теплообменник монтируется на лист оцинковки (ранее прикрепленный к коробу) и фиксируется при помощи стальных хомутов (можно сделать металлические зажимы)
- Днище короба рекомендуют покрасить в темный цвет (например, черный) – он будет лучше поглощать солнечное тепло, но чтобы снизить тепловые потери, внешние элементы красятся белым
- Завершить монтаж коллектора необходимо установкой покровного стекла около стенок, при этом не забыв о надежной герметизации стыков
- Между трубками и стеклом оставляется расстояние, равное 10-12 мм
Остается соорудить накопитель под солнечный коллектор. Его роль может исполнять герметичная емкость, объем которой варьируется около 150-400 л
. Если найти одну такую бочку не удается, можно сварить между собой несколько небольших.
Как и коллектор, накопительный бак основательно изолируют от потерь тепла. Остается изготовить аванкамеру – небольшой сосуд объемом 35-40 л. Он должен оснащаться падающим воду устройством (шарнирным краном).
Остается самый ответственный и важный этап – собрать коллектор воедино. Сделать это можно таким образом:
- Вначале необходимо установить аванкамеру и накопитель. Необходимо следить, чтоб уровень жидкости в последнем был на 0.8 м ниже, чем в аванкамере. Так как воды в таких устройствах может собираться немало, необходимо продумать, каким образом они будут надежно перекрываться
- Коллектор размещается на крыше дома. Исходя из практики, рекомендуется делать это на южной стороне, наклонив установку под углом 35-40 градусов к горизонту
- Но нужно учитывать, что между накопителем и теплообменником расстояние не должно превышать 0.5-0.7 м, иначе потери будут слишком существенны
- В конце должна получиться следующая последовательность: аванкамера обязана располагаться выше накопителя, последний – выше коллектора
Наступает самый ответственный этап – необходимо соединить все составляющие воедино и подключить к готовой системе водопроводную сеть. Для этого потребуется посетить магазин сантехники и приобрести необходимые фитинги, переходники, сгоны и прочую запорную арматуру. Высоконапорные участки рекомендуют соединять трубой диаметром 0.5 дюйма, низконапорные – 1 дюйм.
Введение в эксплуатацию выполняется следующим образом:
- Установка заполняется водой посредством нижнего дренажного отверстия
- Подсоединяется аванкамера и регулируются уровни жидкости
- Необходимо пройтись вдоль системы и проверить, чтобы не было утечек
- Все готово к повседневной эксплуатации
Характеристика вакуумного солнечного коллектора для отопления дома зимой
Вакуумный солнечный коллектор является довольно сложным устройством. Главный рабочий элемент представлен дорогостоящей светопоглощающей колбой с прозрачной поверхностью, в которой располагается трубка. В основу работы положен принцип термоса. Вакуумная колба пропускает солнечный свет во внутреннюю трубку, где отсутствует воздух, что позволяет сохранить до 95% тепла.
Нижнюю часть внутренней вакуумной трубки для солнечного коллектора занимает антифриз, который переходит в газообразное состояние при нагревании. В верхней ее части выполняется передача тепла коллектору с теплоносителем. Антифриз при этом охлаждается и конденсирует, возвращаясь в первоначальное состояние.
Вакуумный солнечный коллектор – сложное устройство, поэтому стоит он довольно дорого
Вакуумный солнечный коллектор характеризуется высоким значением КПД при плохой освещенности и температуре ниже -37 °С. Он был специально разработан для северных широт и может функционировать при отсутствии прямого солнечного излучения. Для эффективной работы конструкция нуждается в постоянном уходе, который заключается в очищении ее поверхности от загрязнения.
Главным недостатком является высокая стоимость конструкции. При выходе из строя хотя бы одной трубки ремонт будет проблематичным, поскольку все изделия смонтированы последовательно.
Преимущества
Использование солнечных батарей имеет следующие преимущества:
- доступность источника энергии;
- постоянное и независимое энергоснабжение;
- экологичность;
- бесшумность;
- высокая износостойкость.
Каждое из этих достоинств мы опишем более подробно.
Доступность источника энергии
Солнце освещает практически каждый участок поверхности Земли. Поэтому человек может воспользоваться преимуществами использования солнечной энергии. Также следует отметить, что потенциал этого типа энергии в рамках всемирного масштаба многократно превышает потребность в ней.
Постоянное и независимое энергоснабжение
В отличие от полезных ископаемых, энергия Солнца неисчерпаемая и всеобъемлющая. Конечно, как и все на нашей планете имеет свой конец, так и Солнце может иссякнуть. Но когда это произойдет – никто наверняка не знает. Помимо этого, ни солнечная панель, ни сам источник не требует каких-либо затрат на содержание. Этот факт делает вас абсолютно независимым от цен и транспортировки электроснабжения.
Бесплатное потребление
Как мы уже упоминали, Солнце – источник бесплатной энергетики. Некоторые затраты потребуются лишь на установку системы, которая обеспечит вас электричеством. Но в данном случае их можно отнести к долгосрочным инвестициям.
Экологичность
Глобальное потепление – серьезная проблема. Использование солнечных батарей помогает снизить расход природных ресурсов, а их производство и принцип работы не сопровождаются выбросом вредных веществ в атмосферу. Поэтому они являются абсолютно экологичными.
При установке системы, перерабатывающей солнечную энергию в электричество, вы можете быть уверенны в ее безопасности для окружающей среды и своих родных и близких.
Бесшумность
Генерация электроэнергии происходит совершенно бесшумно по причине отсутствия движущихся деталей в конструкции солнечных панелей. Устанавливая систему на крыше своего дома, можно не беспокоиться о постоянном гуле, который, например, издают электрические столбы.
Высокая износостойкость
Срок службы такой системы электроснабжения составляет около 25 лет. С течением времени КПД панелей начинает снижаться. В виду простоты конструкции, ее всегда можно заменить на новую.
