Приточная вентиляция в квартире с фильтрацией: модели, установка

Вентилирование с подогревом воздушных масс

Естественная вытяжка отвечает за полноценный обмен воздухопотоков в жилом помещении. Всем нам стали привычными решетки под потолком на кухне и в санузле. В них проходят вентиляционные каналы с жилой комнаты в общедымовую вытяжную шахту с магистралью на крышу. По этим воздуховодам проходит душный воздух, удаляемый из помещения

Но для комфортабельного микроклимата важно не только убрать воздушные массы, но и заменить их свежими

Проветривание способом открытых форточек уже давно устарело. Свежие потоки проходят только при открытой половине окна, которую стоит только закрыть и свежесть уходит. Без притока и вытяжка не работает. Через открытые окна поступает не только кислород, а и мелкодисперсная пыль, грязь, включения аллергенов.

Опасностью для аллергиков становится проникновение выхлопных и отработанных смесей, бактерий, вредных микроорганизмов, пыльцы, тополиного пуха, шерсти, спор. В зимний период открытые окна становятся причиной опасных сквозняков, которые для ослабленного иммунитета становятся врагами.

Решить все эти проблемы возможно одним верным шагом – монтировать вентсистему приточного вентилирования. Включает она приборы, отвечающие за приток свежих воздухопотоков с различными вариациями фильтрации. Для всесезонного обслуживания подходят вентприборы с подогревом. Выбрать устройство можно для площадей до 100 м² для жилых и нежилых зон.

Что такое вентиляция?

Как часто мы проветриваем комнату? Ответ должен быть максимально честным: 1–2 раза в день, если не забыли открыть окно. А ночью сколько раз? Риторический вопрос.

Согласно санитарно-гигиеническим нормам общая масса воздуха в комнате, где постоянно находятся люди, должна полностью обновляться каждые 2 часа.

Под обычной вентиляцией понимают процесс обмена воздушных масс между замкнутым пространством и окружающей средой. Этот молекулярно-кинетический процесс предоставляет возможность удаления излишков теплоты и влаги с помощью фильтрационной системы.

Вентиляция также обеспечивает соответствие воздуха в помещении санитарно-гигиеническим требованиям, что накладывает собственные технологические ограничения на оборудование, которое будет генерировать этот процесс.

Вентиляционная подсистема – совокупность технологических устройств и механизмов для забора, отвода, перемещения и очистки воздуха. Она является частью комплексной системы коммуникаций помещений и зданий.

Рекомендуем не сопоставлять понятия вентиляции и кондиционирование – очень схожие категории, которые имеют ряд отличий.

  1. Основная идея. Кондиционирование обеспечивает поддержку определённых параметров воздуха в замкнутом пространстве, а именно температуру, влажность, степень ионизации частиц и тому подобное. Вентиляция же производит управляемую замену всего объёма воздуха через приток и отвод.
  2. Главная особенность. Система кондиционирования работает с воздухом, который находится в помещении и сам приток свежего воздуха может вообще отсутствовать. Система вентилирования всегда работает на границе замкнутого пространства и окружающей среды посредством обмена.
  3. Средства и методы. В отличие от вентиляции в упрощённом виде кондиционирование являет собой модульную схему из нескольких блоков, которая обрабатывает небольшую часть воздуха и таким образом поддерживает санитарно-гигиенические параметры воздуха в указанном диапазоне.

Система вентиляции в доме может быть расширена до любого необходимого масштаба и обеспечивает, в случае аварийной ситуации в помещении, довольно быструю замену всего объёма воздушной массы. Что происходит с помощью мощных вентиляторов, нагревателей, фильтров и разветвлённой системы трубопроводов.

Вам может быть интересна информация от обустройстве вентиляционного трубопровода из пластиковых воздуховодов, рассмотренная в другой нашей статье.

Кроме основной функции, вентиляционные системы могут являться частью интерьера в промышленном стиле, который применяется для офисных и торговых помещений, развлекательных заведений

Выделяют несколько классов вентиляции, которые можно разделить относительно способа генерации давления, распространения, архитектуры и назначения.

Искусственное нагнетание воздуха в системе производится с помощью нагнетательных установок — вентиляторов, воздуходувок. Увеличив давление в системе трубопроводов, можно перемещать газовоздушную смесь на большие расстояния и в значительном объёме.

Это характерно для промышленных объектов, производственных помещений и общественных объектов с центральной системой вентилирования.

Генерация давления воздуха в системе может быть нескольких типов: искусственная, естественная или комбинированная. Часто применяется комбинированный метод

Рассматривают системы вентиляции местные (локальные) и центральные. Локальные системы вентиляции — “точечные” узконаправленные решения для конкретных помещений, где необходимо строгое соответствие стандартам.

Центральное вентилирование предоставляет возможность создать регулярный обмен воздуха для значительного количества одинаковых по назначению помещений.

И последний класс систем: приточные, вытяжные и комбинированные. Приточно-вытяжные системы вентиляции обеспечивают одновременный приток и вытяжку воздуха в пространстве. Это наиболее распространённая подгруппа систем вентилирования.

Такие конструкции обеспечивают лёгкое масштабирование и обслуживание для самых разнообразных помещений промышленного, офисного и жилого типа.

4 Функции подогрева и фильтрации

Что касается системы фильтрации, то в приточных устройствах применяются тонкие и грубые фильтры. Такие конструкции позволяют предотвратить загрязнение воздуха и надежно защищают прибор от засорения.

Грубые фильтры способны удерживать вредные вещества размером более 5 мм. С более мелкими частицами справляются тонкие фильтры. Эти детали конструкции нужно своевременно очищать. Помогает в этом специальный сигнал системы, предупреждающий, что фильтры подлежат замене. Обычно такая процедура проводится 1 раз в шесть месяцев.

Производитель позаботился о том, чтобы фильтры также обладали функцией защиты от влаги. Чрезмерная увлажненность негативно отражается на первоначальных характеристиках волокон фильтров и пагубно сказывается на его очищении. Стекловолокнистые конструкции больше подвержены влиянию влажности, чем синтетические.

Канальная приточная вентиляция

Канальные воздуховоды

Канальная приточная вентиляционная установка в квартире это наборная система: блок с оборудованием, от которого по воздуховодам воздух подается в помещения.

Полноценная вентиляция для квартиры, обеспечивающая приток воздуха. Сложность установки заключается в размещении блока и вентканалов, которые необходимо задекорировать или спрятать под фальшпотолком. На выходы вентканалов крепятся решетки. Выбор мест для них тоже очень важен для создания комфортной обстановки в квартире.

Бытовая приточная вентиляционная установка в квартире должна обладать средней производительностью 400 кубометров воздуха в час, а для загородных домов до 2500 кубометров. Приобретая приточную вентиляционную установку для квартиры, следует учитывать:

  • статическое давление;
  • производительность;
  • уровень шума;
  • комплектацию;
  • функции автоматической системы управления;
  • фильтрацию воздуха;
  • место размещения.

Производительность. Не обладая специальными навыками расчетов, можно в среднем ориентироваться на следующие показатели:

  • для квартир площадью 35 – 60 кв. метров производительность приточной установки – 200 – 350 кубометров в час;
  • для квартир площадью 70 – 130 кв. метров производительность 300 – 500.

Статическое давление. Оно зависит от длины и формы воздуховодов, количества дополнительных фильтров. Для квартиры площадью до 90 кв. метров подойдет приточно-вытяжная установка вентиляции со статическим давлением от 450 Па.

Приточная установка сфера

Уровень шума. Определяется на входе и на выходе. Наибольшее значение акустическая мощность приточно-вытяжной вентиляционной установки имеет, когда она устанавливается прямо в квартире. Если смонтировать оборудование в кладовке или подвале, шум не будет мешать. Показатель уровня шума на выходе указывает на то, будет ли гул по каналам достигать жилых комнат. Чтобы уменьшить акустическую мощность используются шумоглушители.

Комплектность. Любая вентиляционная установка для квартиры должна оснащаться автоматическим контролем и пультом управления с дисплеем.

Опции автоматического контроллера. Самые простые системы лишь изменяют интенсивность вращения вентилятора, температуру подаваемого в помещение воздуха. Более совершенные оповещают владельца о необходимости прочистить фильтры, имеют возможность установить разные режимы работы для разного времени суток. Самые продвинутые подключаются к системе умный дом.

Фильтрация воздуха. Все приточно-вытяжные вентиляционные установки оснащены фильтром грубой очистки для подаваемого в помещение воздуха. Он улавливает пух, крупную пыль или частички шерсти. Более мелкие частички улавливаются фильтрами тонкой очистки, который входит в дополнительную комплектацию. Дополнительный фильтр необходим для жителей крупных городов с неблагоприятной экологической обстановкой. Принимая решение о его покупке, следует знать: он повышает нагрузку на приточно-вытяжную вентиляционную систему в квартире и снижает ее эффективность.

Место установки. Подбирая место расположения вентиляционной системы, следует принимать в расчет необходимость ее чистки и ремонта. Для замены или съема фильтра используется специальный лючок. Монтировать оборудование желательно до финишной отделки стен, так как в наружной стене просверливается отверстие диаметром до 20 см. Делается оно с помощью алмазного бура, который постоянно омывает вода. Да и воздуховоды желательно спрятать под коробами до покраски и штукатурки стен.

Движение потоков воздуха в квартире

Воздушные потоки

Планируя вентиляционную систему в квартире, важно правильно распределить движение воздушных потоков. Чистый воздух должен подаваться в жилые комнаты, перетекать через коридоры в кухню, туалет и ванную комнату. Отсюда через вентиляционные решетки отработанный воздух удаляется

Подобная схема движения воздуха обеспечивает повышенное давление в «чистых» помещениях и вытеснение из них отработанного воздуха, предотвращает засасывание воздуха из туалета или кухни в жилые комнаты

Отсюда через вентиляционные решетки отработанный воздух удаляется. Подобная схема движения воздуха обеспечивает повышенное давление в «чистых» помещениях и вытеснение из них отработанного воздуха, предотвращает засасывание воздуха из туалета или кухни в жилые комнаты.

Устанавливая приточную вентиляцию в квартире, следует знать, что вытяжные каналы естественной вентиляции рассчитаны на то, что за один час воздух в квартире будет полностью заменяться один раз. При этом слишком интенсивный приток повысит нагрузку на вытяжную систему и на других этажах она перестанет работать (воздух из вашей квартиры будет вдуваться в соседние).

Система очистки воздуха для квартиры – установка Тион

Приточная вентиляционная установка обязательно должна обеспечиваться системой очистки, потому что входящий снаружи воздух – это в первую очередь пыль. Для этого используются различные фильтрационные материалы. Рассмотрим, как очищается входящий воздух на примере приточной установки Тион Бризер 02. На фото ниже показано, из каких фильтров состоит данный прибор.


Приточная вентиляционная установка Тион Бризер 02

В установке используется трёхступенчатый фильтрационный слой, состоящий из разных фильтрационных материалов:

  1. Первая ступень задерживает крупные твёрдые примеси.
  2. Вторая задерживает мелкие частички, пыльцу и дым. Это фильтр в виде гармошки, изготовленный из волокнистого материала.
  3. Третья – это адсорбционно-каталитический фильтр, задерживающий микробыи запахи. В основе устройства лежит активированный уголь мелкими гранулами.

Сами установки приточной вентиляции Тион классифицируются по производительности, которая зависит от размеров и скорости вращения вентилятора. Сегодня производитель предлагает три позиции с производительностью 45, 70 и 120 м³ воздуха в час.

Что касается обычных стеновых клапанов, то внутри них располагается фильтр для воздуха в квартиру в виде свёрнутого в цилиндр материала. Здесь производители используют материалы, разные по структуре, основное требование к которым –максимальная очистка подаваемого воздуха. Фильтр может быть установлен или внутрь трубы клапана, или в наружный блок, установленный на внутренней стенке комнаты в квартире.


Воздушный клапан с фильтром, расположенным внутри крышки

Выбор фильтров воздуха для квартиры

К выбору фильтрационного материала надо подходить с двусторонней позиции. Чем он плотнее, тем чище воздух на выходе, но при этом снижается скорость прохождения воздушных масс, и, соответственно, производительность самого клапана. Поэтому фильтры делятся по степени очистки:

  1. Сетчатые фильтры, которые задерживают загрязнения размерами в пределах 10 мкм. Они относятся к категории фильтров грубой очистки с маркировкой G3 и G
  2. Материалы средней очистки, обозначаемые G5, с помощью которых задерживаются частицы размерами в пределах 1 мкм.
  3. Абсолютная очистка. Это материалы, через которые проходят только мельчайшие частички размерами меньше 0,1 мкм. Их маркировка − G7.

Обзор приточных систем

Приточные системы вентиляции можно разделить на два типа.

Компактные приточные системы

Компактная система для установки в квартире или доме, которая обеспечивает только приток свежего воздуха, обладает маленьким размером, низкой ценовой категорией и легкостью установки.

Из минусов установки такой системы можно отметить неравномерный обмен воздуха, ограниченную площадь действия.

У этих устройств низкий шумовой показатель. Почти все компактные приточные системы оборудованы действенными фильтрами.

Также некоторые модели имеют систему, оснащенную подогревом воздуха.

Видео:

Большинство производителей выпускают модели, которые крепятся на стены, но существуют варианты для монтажа к оконной форточке или потолку.

Мощности таких приточек хватает примерно на 10–45 квадратных метров.

Полноценные приточные установки

Вентиляционная система притока и вытяжки – это наиболее совершенные устройства, но они гораздо больше по размерам, и цена на них также значительно выше.

Такой приточный аппарат не подойдет для обустройства в квартире, а вот для установки в большом доме или офисе — это оптимальный вариант.

  • постоянная циркуляция очищенного воздуха во всех комнатах;
  • качественное улучшение свойств воздуха (фильтровка, подогрев или охлаждение, увлажнение);
  • полноценный автоматический климат-контроль.

Полноценные приточно-вентиляционные системы бывают навесные, настенные и напольные, в зависимости от габаритов.

Типы, основные элементы и монтаж приточно-вытяжной вентиляции для квартиры

Из всего разнообразия, представленного на рынке, выделяются два основных типа приточных вентиляций.

Помещения кухни, санузла и ванной желательно оборудовать качественной вытяжной системой

Компактные системы

Представляют собой устройство, которое направлено в основном именно на приток чистого воздуха с улицы. Главными преимуществами данного типа является довольно доступная стоимость, простая установка, компактность, возможность установки в любом месте квартиры или балкона, низкий уровень шума. Минусами является небольшой охват пространства, где может производиться циркуляция воздуха.

Таким образом, данная система отлично подойдет для маленьких по площади квартир.

Данные системы – отличный выбор для небольших квартир и комнат

Полноценные системы

Подобный тип представляет собой полномасштабную систему, которая имеет довольно большие размеры и большую стоимость. Достоинства данного варианта довольно широки: он обеспечивает оптимальную циркуляцию воздуха по всей площади помещения, улучшает его качество и производит автоматический климат-контроль. Минусом является довольно сложный монтаж и высокая стоимость.

Такая система – отличный выбор для жилых помещений с большой площадью.

Полноценная приточно-вытяжная установка с сетью воздуховодов

Главные элементы приточной вентиляции

  • Решетки и фильтры обеспечивают очищение воздуха от мусора и уличной пыли;
  • Клапаны контролируют объем поступаемых в помещение воздушных масс, регулирует их тягу.
  • Шумоглушители, с помощью которых снижаются или вообще исключаются звуки вентиляции.
  • Контроль температуры позволяет сделать пребывание в комнате комфортным.
  • С помощью вентилятора обеспечивается бесперебойное поступление воздуха в помещение.
  • Моноблоки и система контроля обеспечивают крепкую конструкцию и стабильную работу каналов.

Вентиляционные системы имеют довольно сложное строение с множеством деталей, каждая из которых выполняет свою функцию Устройство вентиляционной установки

Монтаж принудительной вентиляции

Как правило, монтаж приточной вентиляции с фильтрацией в квартире занимает от трех до пятнадцати дней, в зависимости от сложности работ

Весь процесс во многом напоминает сборку конструктора, где важно разместить все элементы системы и крепежные детали в правильном порядке

Монтаж отверстия для монтажа приточного клапана

Первым делом чертится схема, по которой впоследствии будут расположены вентиляционные рукава

Важно запомнить, что трубы, по которым воздух будет попадать в помещение, должны иметь минимальное количество поворотов и перепадов с целью уменьшения сопротивления и снижения мощности вентилятора, а те, по которым он будет выходить – должны быть рассчитаны на оптимальную скорость воздуха 0,2-0,3 м/с с целью снижения уровня шума

Пример монтажа и работы сети воздуховодов для двухкомнатной квартиры с размещением оборудования в потолочном пространстве кухни

Для монтажа чаще всего используются два вида труб: пластиковые или оцинкованные, которые бывают как круглой, так и прямоугольной формы. В каждую трубу устанавливается вентилятор.

В условиях ограниченного пространства рациональнее всего использовать воздуховоды прямоугольного сечения

Затем все детали системы собираются и крепятся согласно чертежу. Более подробную наглядную инструкцию вы можете посмотреть в видео внизу.

Что такое приточная вентиляция

Приточная система вентиляции – это система, подающая свежий воздух в дом. Она в разы эффективнее открытой форточки или предусмотренной системы вентилирования.

Так как в первом случае обмен с улицей естественный, а во втором свежему воздуху тяжелее попасть в помещение.

Модели бывают с разной структурой, рассмотрим некоторые важные составляющие приточной вентиляции.

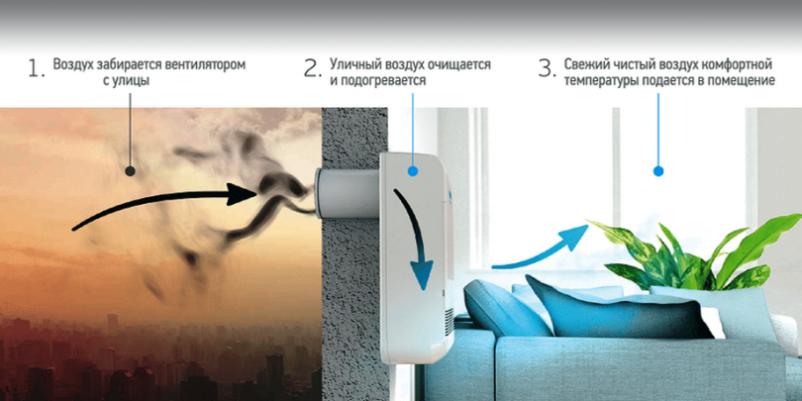

Что такое бризер

Бризер – небольшая установка, фильтрующая и нагревающая воздух. Он является одним из самых выгодных способов фильтрации помещения.

Чаще всего такое устройство используется для больших домов, но он вполне подойдет и для квартиры.

Такой аппарат притягивает воздух, а за его выталкивание должны быть ответственны обычные вентиляционные каналы.

Вентилятор

Этот элемент помогает затягивать воздух внутрь, является частью принудительной системы вентиляции в квартире или частном доме.

Благодаря его мощности помещение может хорошо вентилироваться, но система должна работать комплексно.

Один слабый вентилятор по силе затягивания воздуха равен открытой форточке, но без дополнительных комплектующих мы получаем полное отсутствие фильтрации, риск забивания каналов и многое другое. Поэтому нужно, как минимум, использовать фильтры.

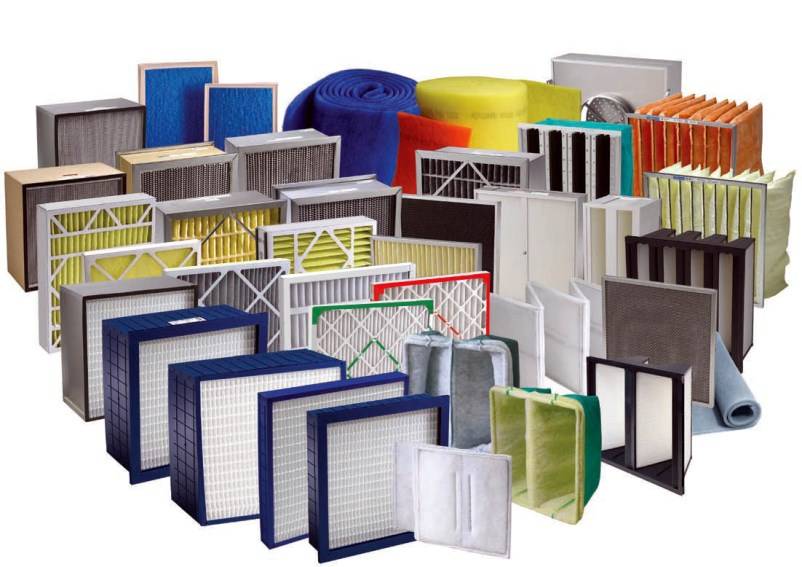

Фильтры

Используются в системе приточной вентиляции для квартиры с фильтрацией.

Фильтры нужны для защиты от мелких частиц, особенно полезны для аллергиков. Они могут избавить помещение от пыли, пуха и прочих загрязнений.

Модели бывают разные – дешевые защищают помещение от попадания насекомых. Варианты подороже обладают полноценной системой фильтрации и способны остановить даже мельчайшие пылинки.

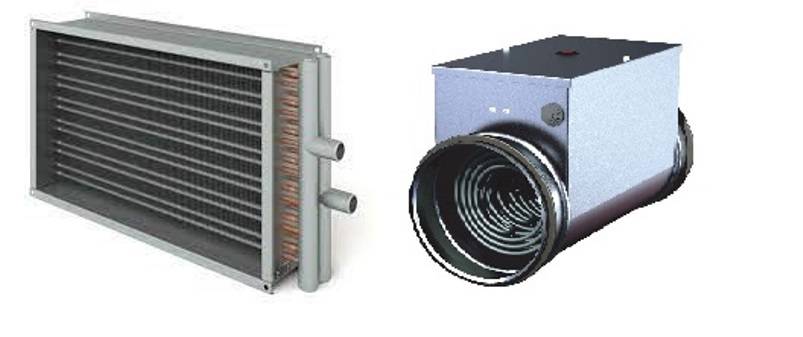

Нагревательный элемент

Используется в системе приточной вентиляции с подогревом воздуха. Элемент помогает воздуху нагреться перед тем, как попасть в помещение. Особенно полезен в местах с холодным климатом. Благодаря ему температура воздуха останется на комфортном уровне.

Выделяют электрические и водяные нагревательные системы.

Первые дешевле и больше подходят для использования в маленьких квартирках. Вторые дороже, но их устанавливают в вентиляционной системе больших помещений.

Рекуператор

Позволяет сэкономить на подогреве комнаты. Он нагревает холодный воздух за счет теплого.

Рекуператоры относятся к системам приточной вентиляции с подогревом воздуха.

Система шумопоглощения

Систему шумоподавления не стоит недооценивать. Работающие вентиляторы, не говоря уже о других элементах системы, могут доставлять много шума, тем самым принося дискомфорт жильцам.

А благодаря системе шумоподавления от системы вентиляции практически не исходит неприятных звуков. Воздуховоды

Под воздуховодом подразумеваются трубы, через которые воздушные массы попадают в комнату.

Система автоматического контроля

Необходима для автоматической регуляции принудительной системе вентиляции в квартире.

Сюда входит и контроль скорости лопастей вентилятора, и работа с фильтрами загрязнения воздуха, и даже слежение за уровнем температуры. Такие системы бывают трех типов:

  1. Автоматические. Весь процесс происходит без участия пользователя.
  2. Ручные. Все нужно регулировать самостоятельно.
  3. Гибридные. Совмещают в себе два первых метода.

Вся система контроля состоит из нескольких датчиков температуры, котроллеров, следящих за уровнем загрязнения и регуляторов скорости лопастей вентилятора.

Автоматизированный подогрев воздуха в приточной вентиляции

Варианты устройства круглых и прямоугольных вентшахт — система автоматизированы

  • Работа оборудования контролируется с помощью пульта управления (ПУ). Пользователь предварительно задает режим регулирования потока приточного воздуха и температуры.
  • С помощью таймера система вентиляции с подогревом самостоятельно включается и отключается.
  • Оборудование, которое обеспечивает подогрев, может быть подключено к вытяжному вентилятору.
  • Калориферы снабжают термостатом, который предупреждает возникновение пожара.
  • В системе вентиляции для контроля за перепадами давления устанавливается манометр.
  • На приточной вентиляционной трубе устанавливается отсечный клапан, он предназначен для блокирования поступления приточных ветровых масс.

Зачем нужна вентиляция в квартире

Предыдущая фотография после тщательного изучения реальной ситуации выглядит как разумная экипировка человека в ближайшем будущем. Не стоит надеяться на изменения к лучшему с приходом эры электромобилей. Для производства энергии до сих пор сжигают ископаемое топливо. Огромное количество вредных выбросов сопровождает производство аккумуляторных батарей. Источники проблем можно перечислять и дальше. Но самым неприятным является отсутствие точных стратегий государственного и общепланетарного уровня. В наши дни приходится самому заботиться о поддержании пригодных для жизни условий.

Определёнными недостатками отличаются современные методы строительства. Вполне разумная цель, улучшение изоляционных параметров, доводится до абсурда. Безупречно герметичные окна и стены совершенно не пропускают свежий воздух. В экономичных тёплых комнатах без регулярного проветривания состав атмосферы не соответствует санитарным нормам.

К сведению! Следует отметить, что некоторые искусственные материалы, красители способны в процессе эксплуатации загрязнять воздух неприятными запахами, опасными веществами.

Приведённые факты объясняют необходимость применения специализированного оборудования для принудительной вентиляции в квартире. Ниже приведены точные ответы на заданные вопросы.

Устройства для притока воздуха

В помещении с газовой плитой в частном доме или квартире просто не обойтись без специальных приборов, осуществляющих приток воздуха. Это объясняется тем, что естественная вентиляция в большинстве случаев не в состоянии справиться со своей задачей снабжения кухни свежим воздухом, поскольку такие вентиляционные системы в основном зависят от погодных условий и температурного режима на улице.

Неэффективность такой системы особенно ярко проявляет в себя в летнее время, когда воздухообмен практически отсутствует и кухня наполнена разнообразными запахами, вредными для организма газами, а на стенах присутствует конденсат. Вот именно в таком случае на помощь приходит механическая система вентиляции, которая способствует обогащению помещения свежим воздухом за счет функционирования специальных приборов.

Среди вышеуказанных приборов большой популярностью пользуются:

  1. Оконный клапан приточного типа. Клапан монтируется в оконную створку, функционирование может осуществляться как в ручном режиме, так и автоматически. Основной недостаток такого устройства заключается в том, что при сильных морозах он может быть подвержен обледенению.

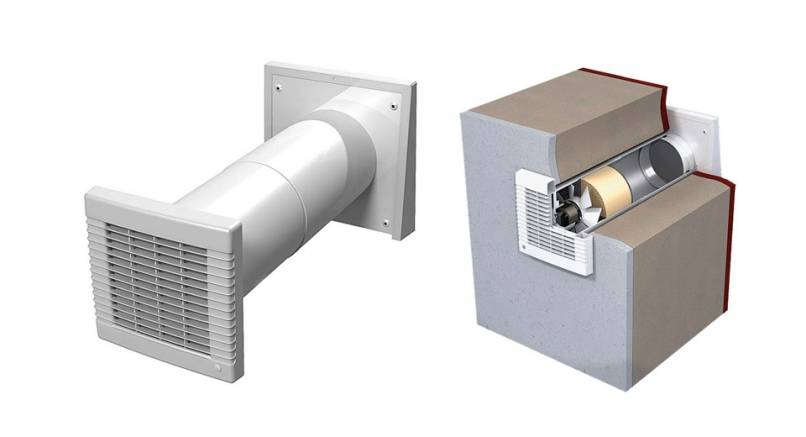

  2. Стеновой клапан приточного типа. Для монтажа клапана необходимо выполнить отверстие во внешней стене. Существуют модели оборудования, которые параллельно осуществляют фильтрацию воздушных масс. Функционирование клапана может быть как в ручном режиме, так и автоматически.
  3. Проветриватель. Размещается на нижней створке двери, выполненной из пластика. Функционирование осуществляется от электрической сети. Прибор не только осуществляет фильтрацию воздушных масс, но и производит их нагрев.

Проветриватель — устройство, осуществляющее фильтрацию и нагрев воздушных масс

Системы приточной вентиляции

Системы вентиляции бытовых помещений могут иметь различную комплектацию и стоимость от нескольких сотен до десятка тысяч долларов. Самые простые и недорогие из них:

  • Оконный клапан, устанавливаемый в верхней части рамы пластикового окна и позволяющий свежему воздуху естественным путем попадать в помещение.
  • Приточный вентилятор, который монтируется в окне или отверстии в наружной стене. В нашей климатической зоне такие вентиляторы в жилых помещениях практически не используется.

Недостаток подобных простейших систем заключается в том, что зимой в помещение будет
поступать слишком холодный воздух, что может привести к заболеванию людей, отклеиванию обоев, рассыханию мебели и паркета. Чтобы этого не происходило, в жилые помещения должен подаваться  воздух с температурой не ниже +18°C
(это, кстати, требование СНиП), поэтому в вентиляционной системе обязательно
доложен присутствовать калорифер с системой автоматики, которая регулирует его мощность и защищает от перегрева. Кроме этого, вентиляционная система должна иметь легкосъемный воздушный фильтр (иначе в дом вместе со свежим воздухом
будет попадать большое количество пыли) и хорошую шумоизоляцию. Этим требованиям отвечают наборные системы вентиляции, собираемые как конструктор из отдельных компонентов: вентилятора, шумоглушителя, фильтра, калорифера и системы автоматики. Однако наборные системы занимают много места (обычно для их размещения необходимо отдельное помещение — венткамера) и требуют квалифицированного проектирования, монтажа и пуско-наладки. Именно поэтому для вентиляции загородных домов, квартир и небольших офисных помещений чаще используют моноблочные приточные установки.

Приточная установка (ПУ) — это компактная система вентиляции, все компоненты которой собраны в одном шумоизолированном
корпусе (моноблоке). Благодаря такой конструкции моноблочные приточные установки  избавились от многих недостатков, свойственных наборным системам. Небольшие размеры и низкий уровень шума позволили размещать их на балконах или даже непосредственно в жилых помещениях, а подбор и настройка всех компонентов на этапе производства сделали ненужными сложное проектирование и пуско-наладку.

Далее мы расскажем о том, какие они бывают, а также о том, как
правильно выбрать приточную установку для квартиры, загородного
дома или офисного помещения.

Как делается приточная вентиляция воздуха с подогревом своими руками

Для тех, кто имеет желание сделать приточную вентиляцию в частном доме своими руками, можно сказать, что это не сложно. Главное – подойти к процессу очень тщательно и не торопиться. Если неправильно создать чертеж и произвести расчеты, устройство будет работать неверно, что скажется на воздухе внутри помещения и на температуре.

Схемы и чертежи

Прежде чем приступить к монтажу устройства, необходимо на бумаге полностью осуществить свой замысел. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и производить расчеты. На клапанах обязательно пометьте наличие решеток и заслонок. В схеме должны быть учтены следующие нюансы:

  1. Движение воздуха должно идти от чистых помещений к загрязнённым, то есть от спальни к кухне и санузлу.
  2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, где нет вытяжки.
  3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Расчеты

Для того чтобы устройство полностью выполняло свои функции, необходимо как можно точнее рассчитать его мощность. Для этого понадобятся все параметры помещения. В том числе количество этажей, площадь комнат,  планировка помещения, количество людей, которые одновременно могут там находиться, а также наличие техники в виде компьютеров или станков.

Монтаж

Для того чтобы смонтировать приточную вентиляцию, необходимо иметь следующие инструменты:

  1. Перфоратор.
  2. Гаечные ключи.
  3. Кувалда.
  4. Шуруповерт.
  5. Молоток.
  6. Трещоточный ключ.
  7. Струбцина.

В первую очередь, необходимо приготовить место и выбрать размер отверстия. При помощи алмазного бура или перфоратора нужно просверлить отверстие с уклоном в сторону улицы. Затем в эту дыру вставляется труба. По диаметру она должна быть больше, чем диаметр вентилятора.

После этого устанавливается вентилятор, а все щели между трубой и стеной запениваются. Затем прокладываются каналы для проводки. В некоторых помещениях проводку удобно соединить со включателем, это даст возможность автоматически включаться системе вентиляции после того, как в помещении зажигается свет.

В финале устанавливаются все оставшиеся детали, в том числе шумопоглотители, датчики температуры и все фильтры

Важно постоянно сверяться со схемой, чтобы не допустить ошибок при монтаже. На концы системы крепятся решетки. В итоге всю систему необходимо проверить

Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает

В итоге всю систему необходимо проверить. Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает.

Важно отметить, что в последнее время люди все больше загораживаются от постороннего шума. В итоге, вместе со звуками, мы прекращаем доступ свежего воздуха в помещение. Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей

Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей.

Поэтому в любом помещении, будь то офис или квартира, должна стоять вентиляция. А чтобы при этом не замерзать, вентиляцию следует устанавливать с подогревом. Тогда будет и здоровью полезно, и тепло.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
