Проходка кровельная для дымоходов

Узел прохода вентиляции через кровлю из профнастила

Вентиляционные узлы на кровле

В каждом здании при строительстве должна быть продумана и спроектирована система вентиляции, основным назначением которой является отвод загрязненного воздуха и приток внешнего. Вентиляция кровли из металлочерепицы и профнастила должна иметь такие же функции и служить аэратором.

Вывод вентиляционных каналов осуществляется, как правило, через крышу здания, образуя в местах стыковки с кровлей конструктивный узел.

Такой узел называется вентиляционным или узлом прохода (УП).

Узел прохода монтируется на крыше и для каждой схемы вентиляции кровли или воздуховода имеет свою конструкцию и свои элементы.

Как сделать примыкание мягкой кровли и металлочерепицы к трубе для вентиляции

На порядок действий и выбор материалов влияет тип кровли. Если кровельный пирог образует цементно-песчаная или керамическая черепица, то понадобится самоклеящаяся эластичная лента, в составе которой находится сплав из алюминия. Ее приклеивают вдоль стыка, причем она должна быть одновременно на дымовой трубе и на крыше. Таким образом лента герметизирует кровельный пирог, повторяя все очертания керамической или цементно-песчаной черепицы.

Примыкание к металочерепице

После следует зафиксировать полученный результат на дымоходе. В этом помогут дюбеля, способные выдерживать высокую температуру, и профильная планка из металла. Также потребуется герметик. Им заделывают места присоединения дюбелей и стыков планки.

Осуществлением тех же действий обеспечивается примыкание трубы к мягкой кровле. Вместо эластичной ленты для мягкого кровельного пирога используют черепицу, заранее помещенную в дымовую трубу. Именно ее фиксация, проведенная изнутри, позволяет загерметизировать стык между трубой и мягкой кровлей.

Примыкание к мягкой кровли

Как сделать примыкание для крыши, покрытой металлочерепицей, своими руками? Для этого используют фартук герметизирующего типа, который обладает верхней и нижней планками.

Примыкание осуществляется следующим образом:

1. Прикладывают нижнюю планку фартука к дымоходу и ставят отметку. Получается верхняя кромка.
2. Ориентируясь на нее делают штробу (глубина 1,5 см не менее).
3. Очищают штробу от загрязнений и пыли, напоследок промывают ее водой.
4. Устанавливают планки (нахлест не более 20 см).
5. Верхняя часть планок помещают в приготовленную штробу.
6. Обрабатывают рабочую поверхность силиконовым герметиком.
7. Размещают лист из металла для стока воды под фартуком.
8. Изготавливают бортик.
9. Укладывают металлочерепицу вокруг дымохода.
10. Устанавливают верхние планки к той стороне дымовой трубы, которую не штробили.
11. Вновь используют герметик.

Порядок действий изображен на видео.

Общие правила и выбор места

Как провести трубу печи через деревянный потолок – это необходимо сделать так, чтобы не возникало неприятностей, как на фотографии. Основная задача подготовительного этапа – определение места установки печи и проведения дымохода на улицу. В зависимости от материалов плит перекрытия и труб дымохода, потребуется выполнить работы с учетом нескольких размеров:

• максимальное расстояние от конька до козырька трубы 1000 мм, а минимальный выступ – 350 мм;
• расстояние до поверхностей деревянных стен – минимум 250 мм;
• длина горизонтального участка дымохода до 1000 мм;
• при выборе места прохода, учитываем прохождение трубы через конструкцию крыши. Это место должно располагаться между стропилами;
• при прохождении стальных трубопроводов через деревянные плиты, элементы отделки и конструкции крыши обязательно используем самодельные, промышленные короба или муфты с внутренним слоем теплоизоляции.

Материалы

Герметизировать шов между трубой и кровлей можно силиконовыми, акриловыми, полиуретановыми и битумными герметиками. Успешно применяются и специальные герметизирующие ленты. Каждый из этих видов имеет свои преимущества и области применения.

Силиконовый герметик стал своего рода универсальным материалом в строительстве. Его применяют как для работы с кровлей, так и при герметизации оконных проемов. Силиконовый герметик часто используют при работе со стеклом и деревом. Им часто обрабатывают щель вокруг дымохода трубы на крыше. Материал не теряет своих свойств при длительном воздействии ультрафиолетового излучения и высоких температур. Для герметизации стыков кровельного материала существует его специальный подвид – кровельный герметик.

Акриловый герметик чаще используют при герметизации щелей в стенах и полах. Также акриловые составы используют для ремонта окон. При наружных работах его применяют редко – он недостаточно эластичен.

Полиуретан, в отличие от акрила, применяется для наружных работ практически повсеместно. Им склеивают металл, бетон, дерево, камень. Для мелкого ремонта кровлион подходит идеально.

Битумные растворы идеально сочетаются с кровельными работами. Они устойчивы к осадкам, перепадам температур, воздействию химических растворителей. Единственным недостатком такого герметика является его токсичность. По этой причине с ним не проводится внутренних работ. Они идеально подходят для герметизации дымохода на крыше.

Основные преимущества битума:

• сверхстойкость;
• невысокая стоимость;
• эластичность;
• возможность окрашивания;
• высокая влагостойкость;
• высокий уровень адгезии с сухими и мокрыми поверхностями.

Существует несколько подвидов битумной смеси, которые разработаны специально для кровельного покрытия. Они способны обеспечить полную герметичность обрабатываемой щели между трубой и кровельным покрытием.

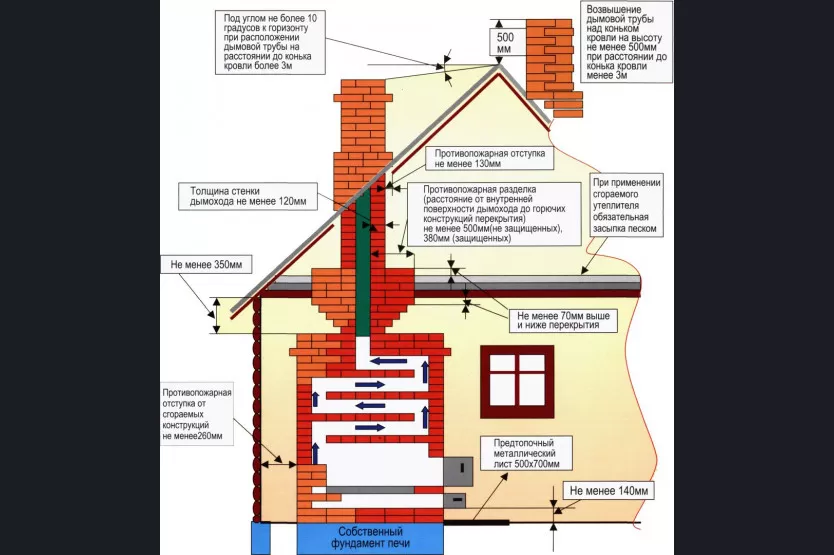

Требования СНиП к организации проходок

Особенности нормативов создания проходки для дымохода изложены в СНиП 41-01/2003, по пунктам:

• 6.6.14 — верхний участок дымохода должен быть защищен от попадания влаги. По требованиям оголовок дымового провода дополнительно одевается в специализированное устройство для защиты (дефлекторы, зонты и пр.). Они не могут ограничивать выход продукции горения, но защищают от проникновения атмосферных осадков.
• 6.6.15 — для печей на твердом топливе во время устройства проходника кровельного для дымохода дополнительно используется искроуловитель. Такой подход обязателен на поверхностях с горючими материалами. Данный элемент в структуре представлен сеткой из металла с ячейками 5*5 мм, меньшие размеры не допускаются из-за риска скопления сажи.
• 6.6.22 — проходы кровли для дымохода должны находиться на безопасном отдалении от пожароопасных компонентов. Для кирпичных труб в 120 мм — это 130 мм, для керамических (без внешней теплоизоляции) — 250 мм, при наличии изоляции — 130 мм.

Пространство, оставшееся между трубами и основными элементами кровли, заполняется пожароустойчивыми материалами. Дополнительно данный участок обеспечивается гидроизоляцией.

Противопожарная безопасность

Термостойкие герметики для дымохода

Данный тип герметизирующих материалов имеет силиконовую основу, в которую добавляются оксиды железа. Такие добавки не только повышают температурную устойчивость герметика, но и придают ему красноватый оттенок, что делает состав незаметным при обработке печных труб из кирпича.

При использовании термостойких силиконовых герметиков следует принимать во внимание ряд их важных особенностей, в частности:

• Такие материалы могут выделять уксусную кислоту, способствуя формированию кислотной реакции. В этом причина того, что их нельзя применять для металлических печных труб.
• Некоторые виды термостойких герметиков неустойчивы по отношению к солнечному излучению, что ограничивает возможность их использования для конструкций на крышах.
• Хорошая адгезия со многими веществами и материалами (кирпич, керамика, стекло, бетон и т. д.) делает сферу их применения достаточно широкой.
• Благодаря высокой водонепроницаемости они могут применяться для герметизации верхних участков дымоходных конструкций.
• Обладают хорошей пластичностью и прочностью, вследствие чего могут использоваться в конструкциях, испытывающих значительные ветровые нагрузки.
• Процесс затвердевания силиконовых герметиков занимает от нескольких часов до нескольких дней, и зависит от температуры и влажности окружающей среды. Оптимальные значения для этих показателей составляют 25 °C и 50%.
• Не рекомендуется применять силиконовые герметики для обработки глубоких швов или трещин.
• Для улучшения качества герметизации следует перед нанесением состава очистить поверхности швов от пыли, грязи, жировых отложений и прочих засорений.
• Нанесение силиконовых герметиков возможно только на полностью сухие поверхности.
• Обычные силиконовые герметики, применяемые в строительстве, не являются термостойкими и не могут использоваться для герметизации дымоходных сооружений.

Основные правила и нормы

На самом деле, нормативов в разделке не так уж и много. Если быть честным, то правильно только одно, все остальное исключительно рекомендации, полученные долгим опытом строительства. Правило, продиктованное СНиПом гласит: при выполнении дымохода из бетона или кирпича, а так же любых других утепленных материалов, расстояние до стропильной балки и любой другой легковоспламеняющейся поверхности должно составлять не менее 13 см. В любом другом случае: не менее 25 см.

Опытные кровельщики советуют при выполнении прохода через крышу на внутренней поверхности кровельного пирога выполнять фартук из металла прямоугольной формы с отступов от конца проходного отверстия примерно в 30 см.

Особенности приспособления

Мастер-флеш среди печников также называется проходкой, крызой, выдрой или просто флешкой. Эластичное приспособление предназначено для герметизации проема в крыше, через который проходит труба дымохода, вентиляции или канализационного стояка с круглым поперечным сечением. Конструкция представлена квадратной или прямоугольной площадкой-основанием, Фланец бывает дополненным усиливающей вставкой из алюминия, оцинковки или свинца. Конусообразный ступенчатый выступ может быть оформлен под прямым углом или с наклоном в 45 или 30 градусов.

Изготавливается проходка из силикона либо резины типа EPDM. Первый выдерживает нагрузку до +315 градусов по Цельсию, но не долго служит из-за слабой устойчивости к воздействию ультрафиолетовых лучей. Резиновые аналоги в зависимости от состава проявляют стойкость к нагреванию до +135 или +185 градусов. Такие приспособления меньше боятся солнца.

Одна из главных характеристик мастер-флеша для дымохода – эластичность. Благодаря этому тепловое расширение проходки не меняет ситуацию с герметичностью проема. Главное правильно подобрать диаметр конуса в его верхней части. Размер должен быть меньше поперечного сечения трубы примерно на 20%.

Среди технических характеристик изделий выделяются следующие свойства:

• способность многократно расширяться при нагревании и восстанавливать форму при остывании с сохранением качества;
• устойчивость к широкому диапазону температур во время эксплуатации;
• низкая пористость, что обеспечивает герметизирующие свойства материалу;
• огнестойкость;
• долговечность гарантированная производителем может достигать 30 лет.

Гибкость площадки-основания – это эффективное решение как установить мастер-флеш на любой тип крыши. Здесь подразумевается угон наклона ската, рельеф кровельного покрытия и его состав. Также универсальность касается разновидностей труб. Что касается диаметра, то здесь ступенчатый конус легко подрезается обычным строительным ножом со сменными лезвиями. Существуют образцы, которые выполнены не сплошными, а с поперечным разрезом. Здесь для герметичности манжеты предусмотрена зубчатая застежка.

Недостатков у приспособления выделено немного. Мастера отмечают сложность процесса монтажа в случае расположения трубы в области конькового пролета. Но все же установка вполне возможна. Также под давлением сугробов проходку может разорвать из-за слабой механической стойкости материала.

Рекомендации по выбору крызы

Различаются проходки по трем критериям: какую температуру выдерживает мастер-флеш, для установки на плоскую или скатную крышу и по форме/размерам опорного основания для конуса. Первые два признака рассмотрены выше. Третий учитывается в зависимости от разных условий. Например, для канализационного стояка чаще подходят образцы с небольшой круглой площадкой. Если уклон ската круче 45 градусов, то лучше выбирать ромбовидное основание. Если технологический проем большой или кровельное покрытие имеет выраженную рельефность, то правильно будет рассматривать крызы с увеличенной площадкой и уплотнительной прокладкой. Каждое решение должно быть направлено на обеспечение максимальной защиты проема от продувания и проникновения воды в подкровельное пространство.

Заделка круглой трубы с помощью проходки или насадки

Для устранения щелей и герметизации стыков при выводе трубы круглой формы удобнее применять готовые изделия. Проходки из нержавеющей оцинкованной стали или из эластичного материала, устойчивого к высоким температурам.

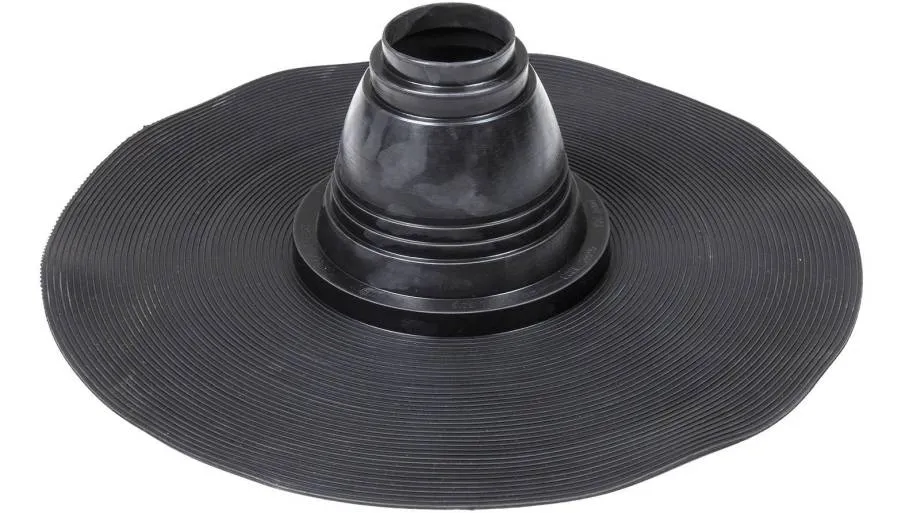

Эластичная проходка имеет вид колпака и фиксирующего металлического обруча. Он может принимать рельефную форму, совпадающую с волной шифера, поэтому не требует подгонки под угол расположения. Эластичный фартук можно отрегулировать под любую крутизну наклона поверхности. Он плотно огибает трубу, а у основания прижимается обручем – хомутом с термостойкой прокладкой.

Перед установкой эластичной проходки на ее внутреннюю поверхность в местах контакта с шифером наносят герметик. Это исключает попадание воды внутрь.

Закрепление эластичного фартука к поверхности крыши проводят саморезами, имеющими резиновые прокладки. В продаже есть также проходки с гибким металлическим кольцом, с внутренней стороны которого клеящая пленка.

Металлическая проходка включает две части: одна примыкает к поверхности кровли, другая представляет обрамляющий трубу фартук.

При установке такой проходки фартук должен находиться на 150 мм выше шиферной волны. Пространство под фартуком до места стыка заполняется раствором из асбеста с цементом.

Металлическую проходку нужно подбирать под угол уклона поверхности крыши. Но она лучше выглядит и прослужит дольше эластичной.

Универсальные кровельные проходки

Отдельно хотелось бы рассмотреть представителя подобных устройств нового поколения. Большим спросом сегодня пользуется кровельная проходка мастер флеш.

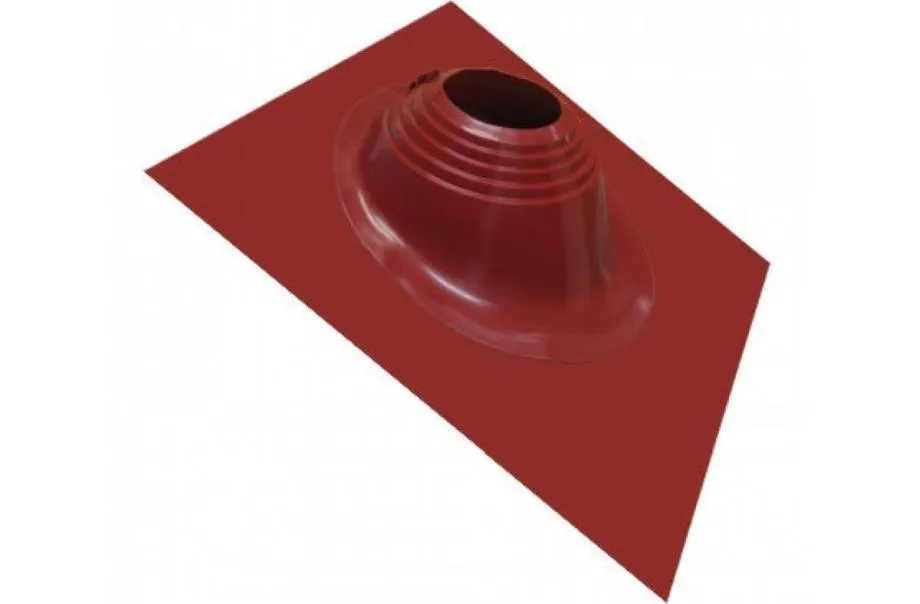

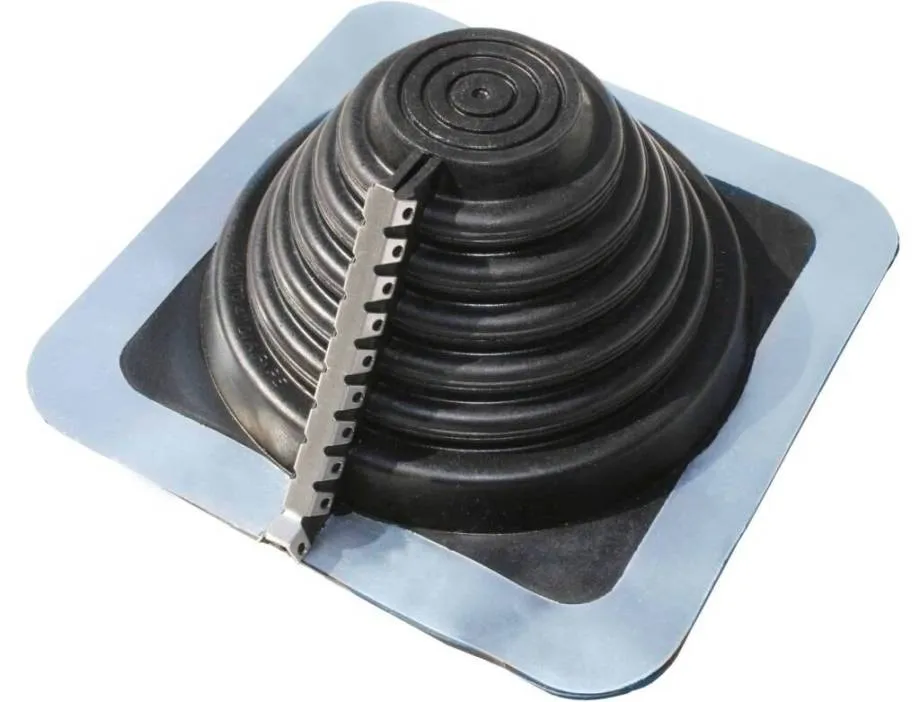

Кровельная проходка Мастер флеш

Уникальной чертой этого элемента является возможность применения на коммуникациях практически любого диаметра. Сейчас производители выпускают модели, которые герметизируют выходы от 3 до 600 мм, то есть можно установить как на телевизионном или сетевом кабеле, так и на достаточно большом воздуховоде. Кроме этого, конусная конструкция изделия с углом наклона в 20 градусов, делает возможной установку на скатах кровли с любым уклоном. Преимуществом также является возможность герметизации на любых кровельных покрытиях, эффективно работает и на шифере, и на металлопрофиле.  Достигается это за счет эластичности, которая позволяет проходке принять форму любой волны.

Изготовление кровельных проходок такого типа осуществляется с применением специальной резины или высококачественного силикона, способного работать в диапазоне температур от -74 до 260 градусов.

Срок службы силиконовых изделий намного выше, чем у натуральных резиновых материалов. Целесообразность монтажа узла  прохода через кровлю в таком исполнении подтверждена стабильно высоким спросом среди потребителей.

Монтаж проходки мастер флеш достаточно прост, он выполняется в следующей последовательности:

• Выбирается кольцо уплотнителя, диаметр которого меньше размера трубы в среднем на 20%, это будет гарантией герметичности соединения. Ненужная часть просто обрезается.
• Монтаж мастер флеша на объект идет достаточно туго, поэтому рекомендуется обработать трубу, например, шампунем.
• Обычным обжатием фланца достигается его максимальное прилегание к кровельному материалу по всему профилю. Стык герметизируется специальными составами, после чего проводится крепление к поверхности с помощью саморезов, с шагом установки около 35 мм.

https://youtube.com/watch?v=sTligGJJ-O0

Именно широкий диапазон применения, простота монтажа и высокие качества герметизации позволяют позиционировать мастер флеш, как универсальный уплотнитель кровельных проходов

К чему может привести некачественная установка

Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю. Часто возникающие проблемы:

• сквозь плохо загерметизированный проход трубы сырость может попадать в кладку, со временем разрушая кирпичи и цементные швы;
• повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
• просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
• некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
• большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
• некачественная облицовка дымохода существенно портит внешний вид всего здания.

Над крышей поднимают не только дымоходы от печек, каминов и прочих твердотопливных устройств. Туда же выводят выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их монтаже применяют точно такие же методы, как и для печных труб.

Как правильно выбирать проходку?

Изначально стоит ориентироваться на размерные параметры. Чем крупнее вентиляционный проем или дымоход, тем толще должны быть стены узла. Кроме того, учитываются изоляционные качества проходки. К примеру, если пластик может обеспечить герметичность, то в плане теплоизоляции он будет эффективен лишь при условии дополнительного укрепления. С другой стороны, металлическая проходка кровельная для дымоходов должна обязательно иметь антикоррозийное покрытие. Собственно, из-за риска развития негативных процессов ржавления специалисты и вовсе не рекомендуют обращаться к таким моделям.

Монтаж флеш-мастера

Для установки флеш-мастера понадобятся следующие материалы и инструменты:

• саморезы в количестве не менее 6 штук;
• шуруповерт;
• герметик;
• сама флеш-конструкция;
• ножницы по металлу.

При монтаже необходимо соблюдать ряд правил:

1. Флеш-систему можно фиксировать как на ровных, так и на скатных кровлях. В случае с ровной крышей используют крышу с перпендикулярным расположением оси конуса по отношению к его основанию. Когда кровля имеет скат нужно подбирать конус, у которого смещение оси конуса по отношению к его основанию будет максимально соответствовать углу наклона крыши, так чтобы его компенсировать.
2. Если кровельное покрытие имеет несплошную структуру, то есть сложено из множества листов, перекрывающих друг друга, то верхнюю сторону основания флеш-конструкции нужно завести под близлежащий сверху лист покрытия, а нижнюю просто зафиксировать саморезами. Такая технология монтажа будет способствовать беспрепятственному и быстрому стеканию влаги вниз по кровле, не попадая под швы в местах крепления основания к крыше.
3. В случаях, когда крыша покрыта профнастилом или шифером, которые имеют рифление, нельзя фиксировать саморезы в его углублениях, так как именно по ним происходит основной сток воды, а значит, саморез, находящийся в этом месте, будет подвергаться ржавлению значительно интенсивнее.
4. При выборе мастер-флеш на основе силикона нужно помнить о его уязвимости к ультрафиолетовому воздействию солнца и сразу при монтаже предусмотреть для него защиту. В качестве нее можно использовать изготовленную из оцинкованной стали конструкцию, по форме напоминающую миску без дна. Ее устанавливают сверху на флеш-конус так чтобы прикрыть его от ультрафиолетовых лучей. Диаметр конструкции нужно подбирать по размерам трубы, чтобы после установки она болталась на ветру.
5. При монтаже системы прямо на конек кровли, ее верхний элемент нужно располагать под коньковой кладкой.
6. Основание конструкции не желательно крепить избыточным количеством саморезов из-за чего в нем могут появиться трещины и прочие дефекты.
7. В некоторых случаях нагрев дымоходной трубы доходит до 600-650 градусов, что может привести к плавлению флеш-конуса. Для того чтобы предотвратить это, в процессе его монтажа на участок трубы, напрямую соприкасающийся с ним, наносят битум сверху на который надевают оцинкованную гильзу. Поэтому в этом случае подбирать типоразмер такой конструкции нужно уже с учетом диаметра гильзы, а не только голой трубы. Также для уменьшения нагрева отводящих труб используют их сэндвич исполнение, предусматривающее несколько слоев трубы, вследствие чего внешняя ее поверхность нагревается значительно меньше.

Технология его монтажа включает следующий алгоритм операций:

• Для начала обрезают верхнюю кромку конуса с таки расчетом, чтобы конечный диаметр детали был на 20% меньше, диаметра дымоходной трубы. Материл конуса, эластичен, поэтому именно при такой разнице будет обеспечена плотность его прилегания к трубе.
• Далее, подготовленную деталь одевают сверху на трубу основанием вниз.
• Затем аккуратными движениями конус постепенно спускают вдоль трубы, таким образом чтоб его основание прилегало к кровле.
• Наконец, используя герметик, основание флеш-конструкции плотно фиксируют к материалу кровли.
• В завершение монтажа, основание конуса дополнительно фиксируют на поверхности при помощи саморезов.

Как вывести трубу через кровельный пирог

Кровли бань имеют, как правило, солидное утепление, которое решает задачу сохранения тепла. Для обеспечения хороших тепло и влагозащитных свойств кровельного пирога, необходимо, чтобы мембраны и пленки тепло- и влаго-защиты были сплошными.

Выводя трубу через кровлю мы обязательно нарушаем их целостность. Причем согласно противопожарным нормам расстояние от трубы до горючих материалов (которыми и являются пленки пароизоляции и гидрозащиты)  должно быть не менее 13-25 см. Как выйти из положения? Самый оптимальный вариант – отделить зону прохождения трубы через кровлю. Для этого на необходимом расстоянии от трубы справа и слева закрепляют  дополнительные стропильные ноги, а снизу и сверху на таком же расстоянии между этими стропилами устанавливают поперечные балки. В этом случае труба оказывается в отдельном коробе.

Часто случается, что «труба попадает на стропила». В таком случае разрезается стропильная нога, устанавливают дополнительные стропильные ноги, а также поперечные балки. Таким образом образуется короб для безопасного прохода дымовой трубы через кровлю

Пространство между трубой и стропильной конструкцией заполняют при этом минеральной ватой. Только не стекловолокном – оно не переносит высоких температур, а базальтовой ватой, которая и температуры переносит нормально, и при попадании влаги не теряет своих теплоизолирующих свойств.

При этом для обеспечения герметичности кровельного пирога в рамках короба, в котором будет находится труба, материалы надрезают «конвертом», края заворачивают до балок и стропил, фиксируя скобами или гвоздями (можно использовать планки контр обрешетки). Для предотвращения попадания влаги, места прилегания материалов к древесине нужно дополнительно заизолировать при помощи клеевых лент или составов-герметиков.

Кровельный пирог в месте прохода надрезают «конвертом» и закрепляют его к обрешетке и стропилам

Но есть и другой вариант. Если температура трубы в районе ее прохода через кровлю не превышает 50-60°С можно пленки кровельного пирога просто приклеить при помощи все тех же герметиков и клеевых лент. Это возможно, если на трубе после выхода из топки, например, установлен бак для нагрева воды или устроена дополнительная каменка и т.п., а выходит на крышу не  сэндвич.

В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.

Гидроизоляция трубы с круглым сечением

Гидроизоляция понадобилась из-за сильного распространения сендвич-труб, которые являются практичными и достаточно дешевыми. Провести гидроизоляцию в данном случае достаточно просто, так как для данной процедуры применяется трубная проходка.

Проходка похожа на стальной или алюминиевый короб. Алгоритм действий:

• Необходимо устроить покрытие из обрешетин (деревянная обрешетка) вокруг самого дымохода. Далее проводится укладка кровельного материала.
• В части из полимера нужно вырезать отверстие с необходимым диаметром. Надо надеть непосредственно фартук на трубу дымохода.
• Чем замазать места стыков? Места стыков необходимо загерметизировать при помощи герметика, который обладает жаростойкостью. Далее при помощи саморезов нужно закрепить проходку к покрытию из обрешетин. Шаг должен равняться десяти сантиметрам.

Так проводится гидроизоляция дымоходов круглого сечения.

Где лучше делать вывод трубы через крышу бани

Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.

Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.

Самый удобный вариант вывода трубы через крышу — недалеко от конька

Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:

• устанавливать достаточно просто,
• снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
• монтаж не самый сложный,
• благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.

Если получилось так, что дымоход проходит вблизи балок  перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.

Если крыша бани односкатная, наиболее разумным решением будет организовать вывод трубы через крышу поблизости от верхней точки кровли.
