Все о радиаторах Kermi

Kermi радиаторы − технические характеристики

Каждое из производимых на рынок ослепительно-белоснежных приборов отопления торговой марки Kermi оснащается верхней решеткой и боковой панелью. Каждый радиатор проходит предпродажную проверку на заводе-изготовителе под давлением от 10 до 13 бар.

Радиаторы Керми выпускаются белоснежного цвета

Конструкция стальных радиаторов «Керми» состоит из 1− 2 панелей, объединенных металлическими трубками, внутри которых нагретый теплоноситель. Строение обычных батарей подразумевает одновременную циркуляцию теплоносителя по 2 панелям. То есть происходит равномерное разогревание поверхности отопительного прибора. До недавнего времени подобный способ подогрева источника тепла считался максимально целесообразным.

Но стальные приборы отопления Kermi, которые производятся по специальной методике Therm X2, выполнены иначе.

Радиатор kermi therm x2

Теплоноситель сначала проходит через лицевую панель, а затем подается по трубам в заднюю панель. Так быстрее нагревается лицевая панель, что тем самым у керми радиаторов мощность повышается. А задняя радиаторная панель прогревается немного дольше, т.к. теплоноситель слегка охлаждается.

Считать ли этот нюанс минусом конструкции? Скорее всего, даже наоборот. Поскольку задняя радиаторная панель служит в качестве хорошего экрана, за счет которого предотвращается лишняя потеря теплоотдачи радиаторов керми и практически нет лишнего расхода электроэнергии на обогрев стены.

Конструкция радиатора марки Kermi

Главным отличием этих радиаторов от прочих брендов является их высокие показатели теплоотдачи. Она на 10−40% превышает теплоотдачу любого прочего отопительного прибора за счет применения, как отмечалось ранее, оригинальной запатентованной методики Therm X2.

Теплоотдача радиаторов керми зависит напрямую от их габаритов и глубины. При небольших размерах: 300х400 мм стальной радиатор 11 тип производит энергии в 298 Вт – такого количества хватит для помещения площадью в 2 кв. м., но никак не для отопления всей квартиры.

Например, рассмотрим следующий расчет радиаторов керми: в стандартной 2−3 комнатной квартире разумнее разместить в каждом помещении батареи Kermi 11 и 22 типа, габаритами – 1000−1 600х500 мм. Тогда их теплоотдачи (не менее 3 тыс. Вт) вполне хватит для поддержания тепла во всей квартире.

Радиатор kermi fkv имеет терморегулятор для самостоятельной регулировки температуры в комнате

Однако, если вы проживаете в той области, где зимой температура не бывает меньше минус 40◦С, то понадобится более мощный радиатор. Кстати, максимальная мощность радиаторов керми, ее технические характеристики – таблица приведена ниже, 33 типа и габаритами: 3 000х900 мм составляет больше 13 кВт. Этого более чем достаточно для создания тепла даже в самые лютые морозные дни.

Мощность радиаторов керми – таблица

Отопительные приборы однотрубных систем

Важная особенность горизонтальной «ленинградки» — постепенное снижение температуры в основной магистрали из-за подмеса охлажденного батареями теплоносителя. Если 1 кольцевая линия обслуживает более 5 приборов, разница в начале и конце раздающей трубы может достигать 15 °C. Результат – последние радиаторы выделяют меньше теплоты.

Однотрубная схема закрытого типа — все обогреватели подключены к 1 трубе

Чтобы дальние батареи передавали помещению нужное количество энергии, при расчете отопительной мощности сделайте следующие поправки:

  1. Первые 4 радиатора подбирайте согласно вышеприведенным инструкциям.
  2. Мощность 5-го прибора увеличьте на 10%.
  3. К расчетной теплоотдаче каждой последующей батареи прибавляйте еще 10 процентов.

Стальные приборы

Стальная теплотехника из серии kermi предназначена для сборки систем отопления в частных домах. Но она не рассчитана на условия эксплуатации центральной системы отопления. Ведь стальные радиаторы боятся гидроударов.

Главным преимуществом такого выбора можно считать высокую удельную тепловую мощность. При его изготовлении используется инновационная технология, увеличивающая КПД прибора на 10–12%. Достигается это за счет модернизированной конструкции.

Инновационные технологии

В обычных моделях металлические стальные трубки соединены между собой особой пайкой. По ним пускается теплоноситель, который равномерно прогревает всю площадь батареи. Немецкие производители, изготавливая радиаторы Керми, используют совершенно иной принцип. В них стальные трубки идут двумя рядами. Теплоноситель сначала подается в первый ряд, поэтому прогревается передняя панель. Потом он поступает в задний ряд, прогревая заднюю панель. Благодаря такой циркуляции прибор прогревается гораздо сильнее, поэтому и мощность теплотехники заметно увеличивается.

Учитывая, что к задней панели подается уже охлажденная вода, многие скептики посчитали, что такая конструкция себя не оправдает во время эксплуатации. Но на самом деле все вышло иначе. Задняя панель выступила в роли экрана, который позволил предотвратить любые тепловые потери. При этом на прогрев задней стенки больше не тратится энергия — все уходит в комнату. Поэтому и КПД увеличивается.

Обратите внимание! Особенности описанной конструкции позволили увеличить время нагрева теплотехники практически в 2 раза, а экономия расхода топлива увеличилась на 11%. При этом появилась возможность без снижения мощности уменьшить размеры прибора

Поэтому стальные радиаторы отопления Керми стали компактными

Поэтому стальные радиаторы отопления Керми стали компактными

Поэтому стальные радиаторы отопления Керми стали компактными.

В продаже имеются обычно белые модели, хотя можно найти и декоративные варианты, отличающиеся от основной линейки не только цветом, но и формой, а также дизайном.

Существующие разновидности

Kermi с боковым подключением

Производитель выпускает три модификации теплотехники. Есть однослойные, двухслойные и трехслойные модели, имеющие разные технические характеристики. Количество панелей указывается на маркировке изделий.

Сегодня стальные радиаторы kermi представлены пятью типами:

  • 10-й тип имеет одну панель, глубина которой составляет 6,1 см. Конвектор у такой модели отсутствует.
  • 11-й тип имеет одну панель с однорядным оребрением, есть один конвектор и специальная облицовка.
  • 21-й тип имеет пару панелей и одно оребрение, расположенное между ними. Глубина устройства 6,4 см, есть один конвектор.
  • 22-й тип — новая технология: пара панелей и два оребрения. Модель полностью облицована и снабжена двумя конвекторами.
  • 33-й тип — последнее ноу-хау, которое отличается тремя панелями и тремя рядами оребрения.

Перечисленные разновидности имеют общие технические характеристики:

Все представленные радиаторы отопления могут иметь высоту от 300 до 900 см. Длина описываемой теплотехники от 40 см до 3м. Допускается рабочее давление в 10 атмосфер. Прессовочный прессинг — 1,3 МПа. Максимально допустимая температура теплоносителя не должна превышать 110 градусов по Цельсию. Допустимая температура воды внутри системы — 95 градусов.

Трубчатый радиатор с клапаном

Каждая модель доукомплектована термоклапаном. Он уже вмонтирован в радиатор. Этот технический элемент имеет правостороннюю резьбу. Терморегулятора в стандартной регуляции нет. Поэтому его придется дополнительно приобретать. Резьба у входной трубы наружная. Такой тип устройства предполагает подключение к системе, состоящей из двух труб. Если в наличии имеется однотрубная система, придется дополнительно приобретать специальные арматурные отводы.

Обратите внимание! Представленные немецкими производителями батареи отопления имеют разные варианты подключения. У каждой модели они свои

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу.

Если необходимо выбрать радиаторы отопления, имеющие боковое подключение, стоит присмотреться к моделям из линейки кermi ThermX2 Profil-K (FKO). Для подключения снизу подойдут варианты из серии кermi ThermX2 Profil-V (FKV или FTV).

Виды конвекторов марки Kermi

Конвекционные водяные обогреватели Керми выпускают в двух основных видах: встраиваемые и напольные. Особую группу составляют нестандартные исполнения.

Устройства объединяет единый принцип функционирования. В теплообменную деталь поступает горячая вода системы отопления. Нагретый металл передает тепло воздуху. Теплый воздушный поток поднимается вверх, уступая место холодным массам.

Процесс конвекции способствует быстрому прогреву объема помещения.

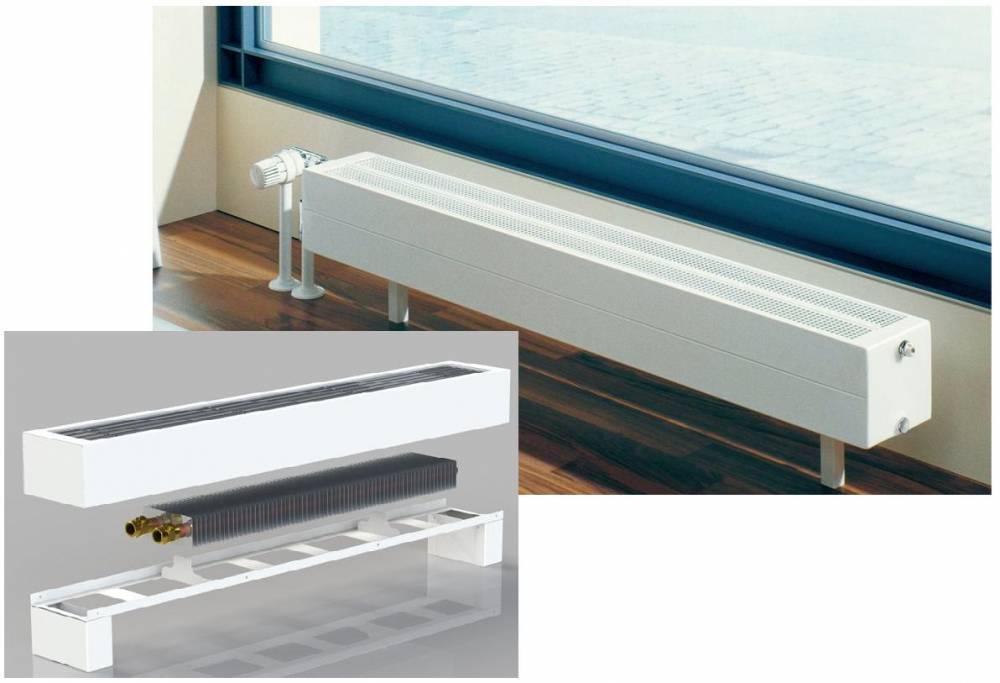

Стальные напольные

Отопительные приборы напольного вида устанавливают вдоль широкоформатных окон. Генерируя поток теплового излучения, они создают экран от проникновения в комнату холодного воздуха.

Внутри оцинкованного стального корпуса расположен теплообменник. Устройство состоит из металлических труб с оребрением.

С помощью патрубков прибор подключают к трубам отопительной системы. Напольные конвекторы Kermi делают с боковым или нижним присоединением.

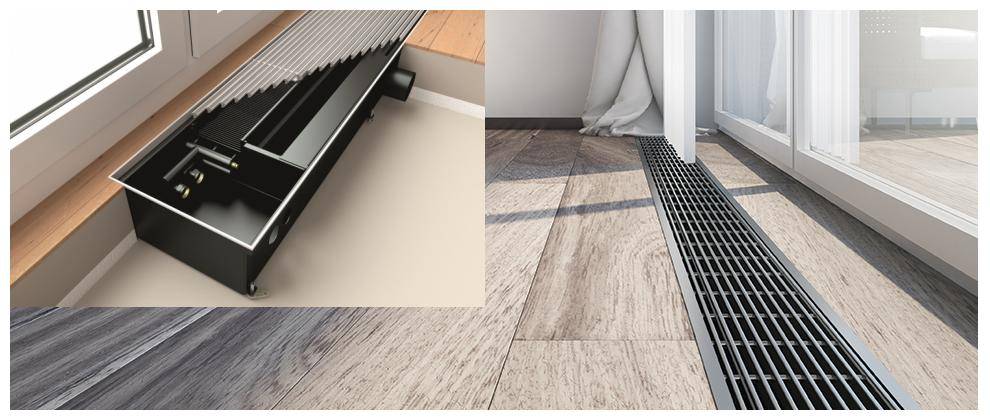

Встраиваемые в пол

Конвекторы скрытой установки отличаются тем, что расположены вровень с полом. Для этого в напольном покрытии устраивается углубление. В нише размещается корпус устройства с активным оборудованием. Сверху прибор закрывается декоративной решеткой.

Устройства могут функционировать по принципу естественной или принудительной конвекции. Во втором случае в комплект добавляется вентилятор для ускорения процесса перемешивания воздуха.

Встраиваемые конвекторы Kermi равномерно прогревают воздух по всей высоте комнаты. Сквозняки не возникают, холодный воздух не скапливается под прибором.

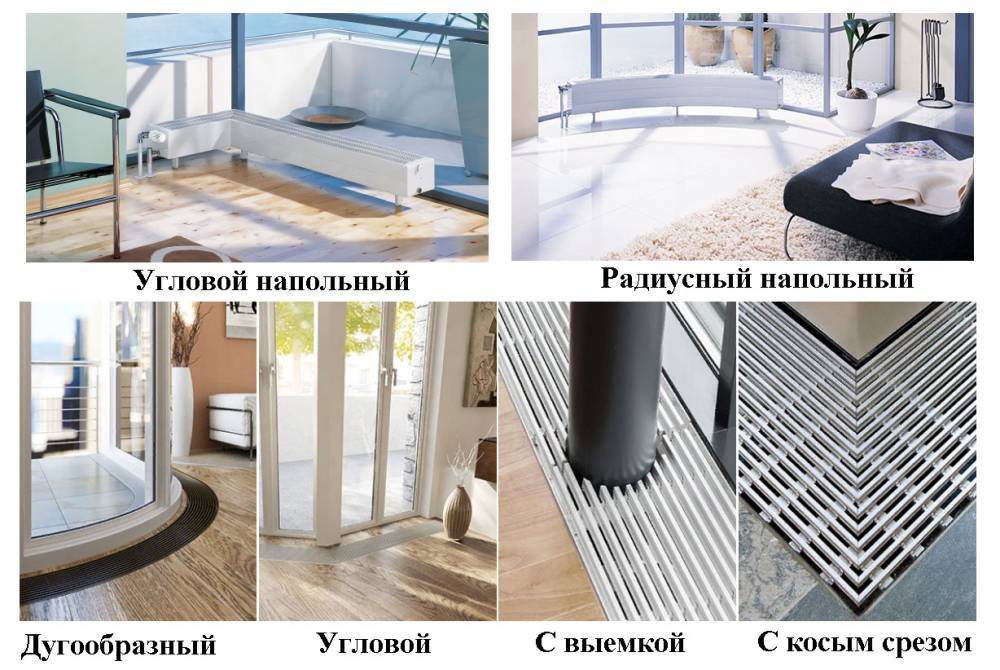

Специальные исполнения

Для помещений нестандартной конфигурации на заказ изготавливают конвекторы специальных форм.

Например:

  • угловые (для расположения на стыке стен);
  • радиусные (для округлых очертаний);
  • сложной формы (с несколькими изгибами, с выемкой под колонну).

Для заказа конвекционных приборов специального исполнения предварительно производят необходимые замеры и расчеты.

Рекомендации по монтажу

Обратная сторона радиатора имеет 4 крепежных планки (или 6 — для радиаторов длиной 1800 мм или более). Монтажный комплект, поставляемый с радиатором, состоит из консолей, проставок и предохранительных плечиков, а также заглушек и пробок для удаления воздуха.

Для оптимальной конвекции расстояние радиаторов от пола 100-150 мм, от подоконника-100 мм (задается арматурою крепежа).

Присоединение осуществляется 4-мя отводами с внутренней резьбой 1/2². При этом необходимо правильно установить воздуховыпускную пробку (клапан). Она должна быть установлена в верхнем штуцере радиатора. При заполнении системы водой стравливание воздуха производится откручиванием винта в центре этой пробки. Это необходимо делать для эффективной работы отопительной системы и повышения долговечности работы радиаторов.

Краны устанавливаемые на входе выходе радиатора предназначены для:

— использования в качестве терморегулирующих элементов отопления;

— отключения и последующей профилактической промывки радиаторов от накопившихся грязевых компонентов магистралей отопления (примерно раз в 3 года);

— отключения радиаторов от магистрали отопления в аварийных ситуациях

Для радиаторов длиной более 1000 мм рекомендуется использовать схему подключения по диагонали. Это повысит его теплоотдачу.

В конце отопительного сезона, если существует вероятность слива воды из системы отопления, необходимо перекрыть радиаторные вентиль и задвижку. Это предотвратит попадание воздуха внутрь радиатора и повысит долговечность его работы.

В начале отопительного сезона вентиль и задвижку нужно открыть и через воздухоотводящий клапан удалить из радиатора воздух, который мог проникнуть при за­пуске системы.

Радиаторы поставляются в полной строительной готовности, упакованы в картон и обтянуты защитной пленкой. Упаковку можно не удалять до полного монтажа

Вниманию покупателя

Перед приобретением радиаторов необходимо уточнить параметры магистралей отопления Вашего дома в РЭО или диспетчерских пунктах по месту жительства. Отклонения от заданных параметров могут привести к выходу из строя радиаторов в процессе эксплуатации.

Запрещается использовать вентили (краны) в качестве терморегулирующих элементов отопления без установки перемычек в однотрубных системах отопления многоэтажных домов. В этом случае Вы нарушаете регулировку теплоотдачи всего стояка в Вашем доме

Отопительная система должна быть заполнена теплоносителем в течение всего периода эксплуатации.

Во избежание выхода из строя радиатора категорически запрещается:

-отключать радиатор от системы отопления, кроме случаев, перечисленных в данной инструкции;

-резко открывать вентили, установленные на входе-выходе радиатора, отключен­ного от магистрали отопления, во избежание гидравлического удара;

— использовать воду, не соответствующую требованиям к теплоносителю, приведенных в «Правилах технической эксплуатации электрических станции и сетей Российской Федерации» РД 34.20.501-95.

Рh-кислотность — в пределах 7-9

содержание кислорода — до 0,02 мг/кг

общая жесткость -до 7 мг- экв/л

— использовать трубы магистралей отопления в качестве элементов электрических сетей

— допуск детей к запорно-регулирующей арматуре (вентилям, кранам).

при несоблюдении этих требований резко сокращается срок службы радиаторов:

Изделия, вышедшие из строя по вине пользователя, обмену или денежной ком­пенсации не подлежат.


Схемы подключения радиаторов

p>

Мудрые фразы:

Тропарь — церковное песнопение; тропари следуют за ирмосом в каноне, обращены к ирмосу, ведут от него ряд мыслей и подчинены ему по ритму и тону; по своему содержанию представляют молитвы в честь праздника данного дня или святого, которого в этот день чествуют. 53. Общее место средневековой литературы, описательно как бы материализующее богоугодное поведение прихожанина; неоднократно используется в древнерусских текстах, в том числе и в Домострое. Любопытно написание слова ангелы — «аггели», т. е. транслитерация греческого слова «aggelos»; в средневековых текстах с их символическими написаниями противопоставление форм ангела и аггели довольно часто было связано с обозначением «светлых» и «темных» ангелов; в данном случае предпочтение формы аггели свидетельствует о книжном происхождении формулы, попавшей и в обиходную речь.

«Домострой» — памятник русской литературы, литературное произведение в жанре «поучения», сборник правил, советов и наставлений.

Особенности

Немецкая фирма Kermi была основана в 1960 году. Основной вид производимой продукции – это стальные панельные радиаторы, хотя производитель также известен по душевым кабинам. Однако именно немецкие радиаторы получили широкую популярность не только в Германии, но и по всему миру. Внешний вид немецких батарей понравился и российским покупателям

Немаловажной составляющей успеха стало и качество изделий

Особенности радиаторов заключаются в двух типах подключения, а также в трех разных толщинах металла.Кроме изделий из стали, покупателям доступны биметаллические варианты. Российскому потребителю особенно полюбились изделия, предназначенные для установки в индивидуальных домах и коттеджах. Внешний вид приборов является изысканным, благородным и элегантным. Агрегаты недешевые, но потребители отмечают окупаемость затрат, а также высокую степень комфорта.

Принцип действия любых радиаторов основан на теплоносителе, циркулирующем внутри прибора. Поступающая в радиатор жидкость имеет свойство замедлять движение от прибора к прибору и к тому же остывать. В результате тепла в помещение передается меньше. Главная особенность немецких радиаторов – это повышенные характеристики отдаваемой теплоты. Теплоотдача от лицевой поверхности установленных батарей довольно приличная. Поэтому для автономных систем отопления с невысоким рабочим давлением радиаторы Kermi являются идеальными.

Компания предлагает батареи различных размеров.В продаже представлены в основном модели белого цвета. По утверждению производителя порошковое покрытие изделий экологически чистое. А также утверждается, что это специальное покрытие позволяет лучше удерживать температурные показатели приборов. Декоративные модели, встречающиеся в продаже, отличаются от основной линейки цветом и дизайнерскими особенностями.

Основной вид изделий, выпускаемых Kermi – это панельные радиаторы, состоящие из стальных пластин, соединенных парами. Теплоноситель в таких радиаторах передвигается по каналам, выдавленных способом штамповки. Обычно каналов для циркулирующей жидкости несколько. Один из них расположен вверху, а другой – внизу. Парных пластин в стальном изделии бывает собранно несколько.

Для увеличения отдачи в некоторых моделях присутствуют конвективные ребра – это листы стали гофрированного вида, которые имеют небольшую толщину и обычно привариваются за лицевую панель. Внешне от этого обычно ничего не меняется, а сбоку и сверху изделия снабжаются декором. В некоторых батареях Kermi отличается способ подачи носителя. Технология Therm-X2 считается последовательной и известной. На практике горячая жидкость подается сначала на переднюю часть, затем на последующие. В результате самой горячей получается часть, обращенная в комнаты.

Больший расход теплоты приходится на комнату.Других расходов теплоты при таком подключении намного меньше. На практике батареи Kermi последовательного типа нагревают помещение быстрее, чем прочие виды устройств. Особенное качество нагрева приборы показали при подключенных насосах и коллекторах в системе. Фирма устанавливает на свои приборы регулировочные вентили. Новинка позволяет оптимально сбалансировать стабильную температуру во всех комнатах. В основном стальные радиаторы других производителей поставляются с термостатами, при этом термоголовку нужно докупать отдельно. С радиаторами Kermi добавляется комфорта индивидуальным отопительным системам. Для системы расходуется только выверенное число топлива, что значительно понижает траты.

Кроме последовательного варианта, в батареях Kermi имеется возможность бокового и нижнего варианта. Нижний подвод может быть и левым, и правым, а еще он может находиться по центру. Поэтому развод отопительных труб можно делать так, как удобно, не учитывая особенности отопительного устройства. Установку приборов можно осуществить и после завершения отделки, желательно только заранее укрепить кронштейны на стене. Стоит рассмотреть подробнее технические характеристики основных выпускаемых фирмой видов радиаторов.

Панельные стальные радиаторы отопления KERMI ThermX2

Сделанные по всем европейским стандартам, они имеют волнистую профильную поверхность, отличаясь невысокой ценой. Подходят они только для закрытой системы отопления. Маленький объем горячей воды вкупе с высокой отдачей тепла делают эти приборы наиболее подходящими для автономного отопления. Причем лучше их использовать в системах, где теплоноситель не является излишне горячим.

Данные радиаторы сделаны по новейшей запатентованной технологии X2, значительно увеличившей эффективность отопительных приборов. Вдвое усилив излучение инфракрасного спектра, эта технология сделала радиаторы весьма комфортными. Ускорилось время нагрева примерно на четверть, а экономия увеличилась на 11%. Смысл принципа X2 состоит в том, что лицевая панель нагревается в первую очередь, и лишь после этого – тыльная. Подробнее об этом смотрите в ниже представленном видео.

Видео: Технические особенности стальных панельных радиаторов Kermi

После соединения панелей в корпус готовое изделие сначала тщательно обезжиривают, затем его фосфатируют. Окончательная отделка происходит методом электростатического окрашивания. Верхний слой краски подвергается обработке при температуре 180 градусов. Благодаря этому он получается прочным. Отливающее блеском покрытие придает батареям нарядный вид.

Сверху и сбоку радиатор имеет экранные решетки.  Они позволяют добиться значительного увеличения эффективности передачи тепла – на 60 %. В комплекте идут 4 накладки предназначены для крепления оборудования.

Существуют 2 линейки панельных радиаторов Kermi, которые отличаются между собой местом подключения к тепловой сети. С боковой стороны подключаются радиаторы линейки Kermi ThermX2 Profil-K (FKO). А такие приборы, как Kermi ThermX2 Profil-V (FKV или FTV), предназначены для подключения снизу.

Подключаемые сбоку Kermi ThermX2 Profil-К

Эти радиаторы оснащены конвекторами, а панели их выполнены из двух стальных листов профилированного типа, соединенных сваркой. С боковых сторон имеются экраны, а сверху – накладная решетка типа «гриль». Маркируются радиаторы с боковым типом подключения буквосочетанием FKO. Для присоединения к системе по бокам у прибора Kermi Profil-K FKO имеется четыре патрубка, имеющих внутреннюю резьбу (диаметром 1/2″). Подключать радиатор к трубам можно с любой стороны.

Технические характеристики радиаторов отопления Kermi ThermX2 FKO:

  • Присоединительная резьба: 4 х G1/2” (внутр.)
  • Высота: 300, 400, 500, 600, 900
  • Межосевое расстояние: общая высота минус 50 мм
  • Длина: от 400мм до 3000мм
  • Глубина: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
  • Рабочее давление – 10 атм. (1,0 МПа)
  • Опрессовочное давление – 13 атм. (1,3 МПа)
  • Макс. температура теплоносителя: 110°C
  • Рабочая температура – 95°

Подключаемые снизу Kermi ThermX2 Profil-V

Все эти радиаторы имеют термоклапан, встроенный в конструкцию. Резьба у него правосторонняя, с шагом М30х1,5. Регулятор температуры в комплект поставки не входит, его нужно покупать отдельно. Резьба у патрубка наружная, диаметр ее – 3/4″. Межосевое расстояние составляет 5 см. Такая конструкция предназначена для двухтрубных систем отопления. Если же надо подключиться к однотрубной системе, то приобретают специальную арматуру.

Технические характеристики  Kermi ThermX2 FKV:

  • Присоединительная резьба: 2 х G3/4” (наруж.),
  • Высота радиаторов: 300, 400, 500, 600, 900
  • Длина радиаторов: от 400мм до 3000мм
  • Расстояние между подводящими трубами: 50мм
  • Глубина радиатора: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
  • Рабочее давление – 10 атм. (1,0 МПа)
  • Опрессовочное давление – 13 атм. (1,3 МПа)
  • Максимальная температура теплоносителя: 110°C
  • Рабочая температура – 95° С

Кроме способов подключения панельные радиаторы различаются и по типам. Всего Керми производит 5 типов стальных панельных радиаторов:

Тип 10 — однорядная, имеет глубину 6,1 см. Облицовка и конвектор отсутствуют. Изготовляется только по предварительному заказу.

Тип 11 — однорядная, облицованная, глубина – 6,1 см. Имеется один конвектор.

Тип 21 – двухрядная, облицованная, с глубиной 6,4 см. Один конвектор.

Тип 22 – двухрядная, облицованная. Два конвектора.

Тип 33 – трехрядная, облицованная. Три конвектора.

Наиболее популярным и часто используемым является 22 тип.

Не переборщите

Также следует отметить, что 14-15 секций для одного радиатора — это максимум. Ставить радиаторы по 20 и больше секций неэффективно. В таком случае следует разбивать число секций напополам и устанавливать 2 радиатора по 10 секций. Например, 1 радиатор поставить возле окна, а другой возле входа в комнату или на противоположной стене. В общем, на ваше усмотрение.

Со стальными радиаторами та же история. Если комната достаточно велика и радиатор выходит слишком большой — лучше поставьте два поменьше, но той же суммарной мощности.

Если в комнате того же объема 2 окна или более, то хорошим решением будет установка радиатора под каждым из окон. В случае с секционными радиаторами все довольно просто.

14/2=7 секций под каждым окном для комнаты того же объема

Но, так как подобные радиаторы обычно продаются по 10 секций, лучше взять четное число, например 8. Запас в 1 секцию лишним не будет в случае серьезных морозов. Мощность от этого особенно не изменится, однако инерция нагрева радиаторов уменьшится. Это может быть полезно, если в комнату часто проникает холодный воздух. Например, если это офисное помещение, в которое часто заходят клиенты. В таких случаях радиаторы будут нагревать воздух немного быстрее.

Что делать после расчета

После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.

Для человека дом часто ассоциируется с теплом и уютом

И чтобы дом был теплым, необходимо уделить должное внимание системе его отопления. Современные производители используют новейшие технологии для производства различных элементов систем отопления. Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны

Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.

Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.

Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи бывают следующих типов:

  • Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
  • Тип 22 — двухпанельный с двумя пластинами оребрения.
  • Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
  • Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
  • Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.

Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний. По этим таблицам и подбираются радиаторы для каждого помещения.

Преимущества отопительных приборов от KERMI

Отопительные батареи этого производителя отличаются целым рядом преимуществ:

  • в производстве используется высококачественная сталь;
  • по периметру элементы сварены сваркой с роликовыми швами, между каналами — точечной сваркой;
  • выдерживают давление до 10-и атмосфер и температуру до 110оС;
  • экологически безопасны;
  • пригодны для климатических условий России;
  • большой разброс мощности и размеров;
  • лаконичный, компактный, эргономичный внешний вид позволяет приспособить приборы к любому виду дизайна помещения;
  • быстрый и простой монтаж;
  • длительный срок эксплуатации;
  • относительно невысокая стоимость.

Во все модели KERMI FKV встроен терморегулятор, позволяющий самостоятельно определять температуру в помещении. Преимущество нижнего подключения — возможность спрятать трубопровод под плинтусы, если вмонтировать в систему прямой или угловой двухтрубный фитинг. К системе присоединяются с правой нижней стороны при помощи крепежного набора, который продается вместе с радиатором.

Технические характеристики радиаторов Керми

Радиаторы отопления Kermi производятся в Германии. Сразу становится ясно, что мы имеем дело с качественной немецкой продукцией – другого у них просто не бывает. Начав свою деятельность в 1967-ом году, компания Kermi добилась блестящих результатов и стала одним из лидеров отопительного рынка

. По состоянию на 2016-ый год она выпускает следующие линейки радиаторов:

  • Профильные;
  • Гладкие;
  • Радиаторы серии Line.

Типы и размеры панельных радиаторов немецкого производителя отопительных приборов Kermi

Технические характеристики радиаторов Керми включают в себя следующие параметры – высота, длина, глубина, количество рядов и количество рядов конвективного оребрения. На рынке представлены следующие типы радиаторов, обозначаемые числовыми индексами.

  • Тип 10 – это однорядные устройства без конвективного оребрения.
  • Тип 11 – однорядные радиаторы с одним рядом оребрения.
  • Тип 12- двухрядные батареи Керми с одним рядом оребрения.
  • Тип 22 – двухрядные радиаторы с двумя рядами оребрения.
  • Тип 33 – трехрядные батареи с тремя рядами оребрения.

В зависимости от типа меняется глубина радиаторов. Например, однорядные модели therm-x2 Profil-V обладают глубиной 61 мм, двухрядные 100 мм, а трехрядные – 155 мм

Если нужны невысокие батареи, следует обратить внимание на профильные модели высотой 200 мм. Также в продаже имеются вертикальные радиаторные панели Verteo Profil, обладающие превосходным внешним видом и довольно большой высотой

В список важных технических характеристик следует включить тип подключения. Индекс V – это батареи с нижним подключением, индекс K – батареи с боковым подключением.

Профильные радиаторы отопления Керми – это линейка, включающая в себя компактные модели высотой от 200 мм. К ним относятся модельные ряды therm-x2 Profil-V, therm-x2 Profil-K и Verteo Profil. Сегмент гладких радиаторов включает в себя модельные ряды therm-x2 Plan-V, therm-x2 Plan-K, Verteo Plan, therm-x2 Plan-K для замены (предназначены для быстрой и безболезненной замены старых батарей без переделки отопительной системы) и therm-x2 Plan-V гигиенический (для использования в помещениях, к которым предъявляются жесткие гигиенические требования). Для всех этих линеек характерен гладкий дизайн.

Радиаторы Kermi серии Line отличаются привлекательным дизайном. Они способны вписаться в любой интерьер.

Батареи Kermi серии Line обладают привлекательным дизайном передней панели – они способны вписываться в любые интерьеры

. Серия включает в себя линейки therm-x2 Line-K, therm-x2 Line-V, therm-x2 Line-Hygiene, Verteo-Line и therm-x2 Line-K для замены (для ремонта и модернизации старых отопительных систем).

Что означает therm-x2 в названии линеек? Это энергосберегающая технология, применяемая в разработке радиаторов отопления Kermi. Благодаря этой технологии сокращается время нагрева и достигается повышение эффективности отопительной системы. Поступающая в батареи вода проходит сначала через переднюю панель, и только потом переходит в задние. Такая конструкция обеспечивает быструю подачу тепла в помещения. Сегодня технология therm-x2 используется во всех батареях Kermi.

Расчет мощности


Один из вариантов расчета мощности радиатора предполагает применение сравнительного метода, когда за основу берется типовая чугунная 12-секционная батарея. Из проведенных исследований известно, что при таких габаритах она обеспечивает теплоотдачу порядка 1444 Вт. Емкость заполняемого теплоносителем внутреннего объема чугунного образца равна13 литрам.

Из паспорта батарей Kermi легко узнается, что теплоотдача от типового односекционного агрегата под шифром 10 составляет около 2100 Вт (при рабочем объеме в 6,3 литра). Используя эти данные при замене чугунных батарей новыми образцами, можно быть уверенным в том, что их теплоотдача будет не хуже, а даже немого выше.


Для правильного определения нужной мощности и схемы подключения радиаторов применяется табличный вариант расчета. Для его реализации потребуются следующие дополнительные данные:

  • величина тепловых потерь в квартире;
  • параметры жидкого носителя;
  • предполагаемая комнатная средняя температура.

При выборе также учитываются габариты радиатора, после чего в алгоритм выбора вносятся соответствующие коррективы. Искомая величина тепловой отдачи определяется по сводной таблице, предоставляемой производителем конкретного радиатора из популярной линейки Kermi. Нужная модель находится в соответствующей графе, напротив которой указывается подходящее для нее значение мощности. Специалисты советуют брать этот показатель с небольшим запасом, что гарантирует получение требуемого результата.

После того как все параметры учтены, пользователь сможет точнее определиться с моделью, подходящей для конкретных условий эксплуатации.

Виды радиаторов

Компания «Пурмо» выпускает батареи двух видов: панельные и трубчатые.

Панельные

Радиаторы панельного типа снабжены защитными накладками из тонкой стали, закрывающими нагревательный элемент. Сплошная конструкция позволяет увеличить теплоемкость по сравнению с секционной. Панель устройства может быть гладкой или ребристой.

Цены на панельные радиаторы отопления Purmo

панельные радиаторы отопления Purmo

Батареи трубчатого типа состоят из отдельных секций, скрепленных между собой. Имеют утонченный дизайн. Трубчатые конструкции легко чистить. Основной минус: теплоотдача на 15–20% ниже, чем у панельных, при одинаковых габаритах.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
