Как выбрать мощность панельного радиатора и его тип
Мощность любого радиатора зависит от тепловых потерь помещения. В общем случае приятно считать, что на обогрев 1м2 площади требуется 100 Вт тепла. Примерно так и можно посчитать. Если радиатор нужен для комнаты в 16 м2, то на ее обогрев потребуется 1600 Вт.
Далее нужно по таблицам найти возможные варианты: ищите близкую к требуемой мощность. Например, для нашего варианта подходит:
- тип 11-300-2200 — мощность 1682 Вт;
- тип 20-300-1900 — 1608 Вт;
- тип 21-300-1400 — 1616 Вт;
- тип 22-300-1200 — 1674 Вт;
- тип 33-300-900 — 1762 Вт;
- тип 10-500-2000 — 1613 Вт;
- тип 11-500-1400 — 1704 Вт;
- тип 20-500-1300 — 1699 Вт;
- тип 21-500-1100 — 1760 Вт;
- тип 22-500-800 — 1734 Вт;
- тип 33-500-600 — 1823 Вт.
Что означают эти цифры:
- первая — тип — количество панелей и пластин оребрения;
- вторая — высота радиатора;
- третья — его длина.
Радиатор должен занимать не менее 70-75% ширины оконного проема
Из всего списка теперь нужно выбрать наиболее подходящий размер для ваших условий. При этом нужно помнить, что для нормальной циркуляции воздуха необходимо соблюдать определенные расстояния до пола и подоконника. Вот по ним и желательно подбирать. Еще желательно учесть, что батарея должна перекрывать 70-75% ширины окна. Тогда окно не будет «потеть» и на стене не будет образовываться конденсат.
Но норма 100 Вт на квадратный метр — это усредненная норма для домов со средними теплопотерями, в средней климатической полосе. Вообще на количество необходимого тепла влияет климат, площадь и тип остекления окон, материал и толщина стен, кровли, пола, степень утопленники дверей и т.д. Чтобы учесть все эти факторы, используются поправочные коэффициенты. Более подробно о расчете потерь тепла и выборе панельных радиаторов читайте тут .
Корректировочный коэффициент
ну
| С | φ для типоразмеров | ||
| 10-300, 10-500, 11-300 | 20-300, 20-500 | 11-500, 21-300, 21-500, 22-300, 22-500, 30-300, 30-500, 33-300, 33-500. | |
| 36 | 0,433 | 0,427 | 0,421 |
| 38 | 0,463 | 0,458 | 0,452 |
| 40 | 0,494 | 0,489 | 0,483 |
| 42 | 0,525 | 0,52 | 0,515 |
| 44 | 0,557 | 0,552 | 0,547 |
| 46 | 0,589 | 0,584 | 0,579 |
| 48 | 0,622 | 0,617 | 0,612 |
| 50 | 0,654 | 0,65 | 0,646 |
| 52 | 0,688 | 0,684 | 0,679 |
| 54 | 0,721 | 0,717 | 0,714 |
| 56 | 0,755 | 0,752 | 0,748 |
| 58 | 0,789 | 0,786 | 0,783 |
| 60 | 0,823 | 0,821 | 0,818 |
| 62 | 0,858 | 0,856 | 0,854 |
| 64 | 0,893 | 0,892 | 0,89 |
| 66 | 0,929 | 0,927 | 0,926 |
| 68 | 0,964 | 0,964 | 0,963 |
| 70 | 1 | 1 | 1 |
| 72 | 1,036 | 1,037 | 1,037 |
| 74 | 1,073 | 1,074 | 1,075 |
| 76 | 1,109 | 1,111 | 1,113 |
| 78 | 1,146 | 1,149 | 1,151 |
| 80 | 1,183 | 1,186 | 1,19 |
| 82 | 1,221 | 1,224 | 1,228 |
| 84 | 1,258 | 1,263 | 1,267 |
| 86 | 1,296 | 1,301 | 1,307 |
| 88 | 1,334 | 1,34 | 1,346 |
| 90 | 1,373 | 1,379 | 1,386 |
Технические характеристики и сфера применения
Радиаторы Prado изготавливают из стальных сплавов, а они подвержены коррозийным процессам, поэтому их можно использовать только при обустройстве систем теплоснабжения закрытого типа. В этом случае они прослужат достаточно долго.
Если предполагается замена системы отопления в многоквартирном доме, прежде всего, нужно обратиться в эксплуатационную организацию для уточнения ее параметров. От состояния, в котором она находится, зависит выбор типа отопительных агрегатов для квартиры.
Многоэтажные здания в настоящее время снабжают теплом согласно разным схемам. Если дом подключен в соответствии с независимым вариантом или имеется индивидуальная система подготовки воды, тогда можно монтировать батареи из любого металла, в том числе и из стального сплава.
В случае, если система теплоснабжения зависимая, это означает, что строение подсоединено напрямую, тогда следует уточнить качество и состав теплоносителя.
Радиаторы Прадо из стальных сплавов допускается использовать в отопительных конструкциях, имеющих определенные параметры:
- температура воды не более 120 градусов;
- при толщине материала 1,2 миллиметра рабочее давление должно составлять 0,9 Мпа, а при 1,4 миллиметра- 1,0 Мпа;
- требуемое опрессовочное давление при использовании стали толщиной 1,2 миллиметра– 1,25 Мпа, а при 1,4 миллиметра- 1,5 Мпа;
- необходимое давление на разрыв, если толщина листа 1,2 миллиметра– 2,25 Мпа, а 1,4 миллиметра- 2,5 Мпа;
- для рабочей среды водородная активность должна находиться в диапазоне от 8 до 9,5, но лучше, если 8,3 — 9.
Немаловажное значение имеет количество различных примесей в теплоносителе. Если на стояке имеются фильтры и грязевики, то обычно их количество небольшое. В случае прямого подключения к центральной теплоснабжающей магистрали, приобретать панельные радиаторы из стальных сплавов не следует
В случае прямого подключения к центральной теплоснабжающей магистрали, приобретать панельные радиаторы из стальных сплавов не следует.
Причина в том, что вертикально расположенные коллекторы для перемещения рабочей среды имеют настолько узкое сечение, что наличие значительного количества взвешенных частиц приводит к тому, что они забиваются. Поскольку радиаторы Prado являются неразборной конструкцией, в случае нарушения циркуляции теплоносителя предпринять что-либо будет сложно.
Характеристики радиаторов Prado
Модельный ряд
На сегодняшний день под маркой Prado выпускаются стальные панельные радиаторы шести типов:
Модельный ряд радиаторов
- 10 тип — однопанельный радиатор отопления, без приваривания ребер. Данная модель является наиболее простой, и потому отличается самой низкой стоимостью.
- 11 тип – однопанельный радиатор, оснащенный одним рядом ребер для повышения теплоотдачи. Радиаторы Prado 11 типа оснащаются боковыми стенками и решеткой для выпуска воздуха.
- 20 тип – двухпанельный стальной радиатор без дополнительных ребер. Как и предыдущая модель, радиатор 20 типа комплектуется воздуховыпускными решетками и боковыми стенками.
- 21 и 22 типы – двухпанельные радиаторы с одним и двумя рядами дополнительных ребер соответственно. Комплектация данных радиаторов аналогична комплектации радиаторов 20 типа.
- 33 тип – наиболее мощные и современные радиаторы. Данная модель включает в себя три ряда стальных радиаторных панелей с тремя рядами приваренных ребер.
Что касается схем подключения радиаторов к теплосети, то каждый тип радиатора может быть выполнен в двух вариантах:
Prado Classic для боковой подводки снабжен четырьмя присоединительными патрубками.
Prado Universal для нижней подводки. Данный вариант радиатора оснащается встроенным терморегулирующим клапаном для двухтрубной системы отопления.
Радиаторы всех шести типов комплектуются кронштейнами и креплениями для монтажа на стену. На сайте производителя представлена инструкция, следуя которой вы сможете выполнить установку и подключение радиатора своими руками.
Технические характеристики
Согласно официальной информации от производителя, батареи Prado могут использоваться в системах отопления однотрубного и двухтрубного типа в жилых и общественных зданиях, а также в системах отопления частных домов. Радиаторы данного типа не слишком требовательны к качеству теплоносителя, однако при длительной эксплуатации их с нарушением правил возможно развитие коррозии внутри радиаторов.
Разнообразие моделей
Оптимальные параметры теплоносителя для использования в радиаторах Prado следующие:
- Температура – не выше 1200С;
- Максимальное рабочее давление – не более 0,9 МПа;
- Давление разрушения радиатора – не менее 2,25 МПа.
Отопительные устройства Prado выпускаются высотой 30 и 50 см, длина радиатора может быть от 40 см до 2 м (в некоторых случаях – до 3 м). Глубина радиатора зависит от его типа (т.е. количества панелей) и может находиться в пределах о 80 до 200 мм.
https://www.youtube.com/watch?v=nnQz2VA7C_M
Технические характеристики стальных панельных радиаторов
Основными техническими параметрами панельных радиаторов являются рабочее давление, тепловая мощность и рабочая температура. Рабочее давление стальных панельных радиаторов
Есть две разновидности стальных панельных радиаторов: с рабочим давлением 7-8 бар и рабочим давлением 10 бар. Испытательное давление выше рабочего на 2-3 бара. Стальные панельные радиаторы с рабочим давлением 7-8 бар повсеместно распространены в Европе, но в России доминируют стальные радиаторы с рабочим давлением 10 бар, которые специально производят для российского рынка. Рабочее давление в системе отопления малоэтажных домов (до 5 этажей) не превышает 4 бар (атмосфер), а в типовых девятиэтажных домах составляет 5 – 7 бар.
В Западной Европе преобладает малоэтажная и среднеэтажная застройка, что объясняет пониженные требования к рабочему давлению стальных панельных радиаторов. А в России панельные радиаторы часто используют в высотной застройке, где рабочее давление может составлять 7-10 бар.
Тепловая мощность радиатора, также называемая теплоотдачей.
Это основной параметр для отопительного прибора, который показывает какое количество тепловой энергии отдает радиатор в определенную единицу времени. Тепловая мощность выражается в ваттах.
Значение тепловой мощности зависит как от конструктивных особенностей (шаг оребрения конвективными панелями) и типоразмера прибора, так и от теплового режима эксплуатации радиатора. Согласно с ЕС нормой EN442 стандартным является тепловой режим 75/65/20. Что означает: 75 С – температура воды поступающей в систему отопления, 65 С- температура обратной воды, 20 С – температура воздуха в помещении.
Если параметры системы отопления отличаются от стандартного теплового режима 75/65/20, то потребуется пересчет тепловой мощности панельного радиатора. Для этого можно воспользоваться таблицами производителей, корректировочными коэффициентами или по формуле пересчета. Чем ниже параметры температурного режима, тем более мощные потребуются радиаторы и наоборот;
Максимальная рабочая температура
Этот параметр является стандартным для всех производителей и составляет 110 °C, что не позволяет использовать эти отопительные приборы в паровых системах отопления.
Выпускаемые модельные ряды
Стальные батареи отопления Прадо представлены на рынке несколькими модельными рядами. Их всего четыре, поэтому никаких мук выбора не будет – всё предельно легко и просто
Для эксплуатации в детских комнатах и зданиях медицинского назначения рекомендуется обратить внимание на гигиенические образцы
Classic с боковой подводкой
Радиатор Prado Classic станет надёжным и недорогим решением для обогрева вашего дома, гарантия на оборудование составляет 10 лет.
Серия Classic характеризуется боковой подводкой теплоносителя и оснащается защитными боковыми элементами и верхней решёткой. Данные радиаторы могут эксплуатироваться при температуре до +120 градусов и давлении до 9 атмосфер. Сфера применения – обогрев зданий любого назначения (от жилых до промышленных). Серия включает в себя следующие типы – 33, 30, 22, 21, 20, 11 и 10, высота – 300 и 500 мм, длина – от 400 до 3000 мм.
Тепловая мощность составляет от 210 до 4874 Вт для моделей высотой 300 мм и от 324 до 7656 Вт для образцов высотой 500 мм. Способы подключения – боковое, нижнее боковое или диагональное, в том числе с применением термостатических клапанов.
Universal с нижней подводкой
Данный модельный ряд от компании Прадо включает в себя радиаторы 10, 11, 20, 21, 22, 30 и 33 типов. Высота корпусов составляет 300 или 500 мм, длина – от 400 до 3000 мм. Максимальная эксплуатационная температура для модельного ряда составляет +120 градусов при давлении в контуре не выше 9 атмосфер. Отличие от предыдущей линейки – нижняя подводка, удобная в тех случаях, когда трубы отопительной системы утоплены в полы. По остальным характеристикам оба модельных ряда схожи вплоть до мелочей.
Емкость и вес
| H=300 | ||
| 20Z | 30Z | |
| 400 | 5,16/1,5 | 8,05/2,25 |
| 500 | 6,28/1,88 | 9,7/2,82 |
| 600 | 7,40/2,26 | 11,35/3,39 |
| 700 | 8,52/2,64 | 13,04/3,96 |
| 800 | 9,64/3,02 | 14,69/4,53 |
| 900 | 10,76/3,4 | 16,34/5,1 |
| 1000 | 11,88/3,78 | 17,99/5,67 |
| 1100 | 13,00/4,16 | 19,64/6,24 |
| 1200 | 14,25/4,54 | 21,63/6,81 |
| 1300 | 15,37/4,92 | 23,28/7,38 |
| 1400 | 16,49/5,3 | 24,93/7,95 |
| 1500 | 17,61/5,68 | 26,59/5,52 |
| 1600 | 18,80/6,06 | 28,51/9,09 |
| 1700 | 19,92/644 | 30,16/9,66 |
| 1800 | 21,12/6,82 | 31,81/10,23 |
| 1900 | 22,24/7,2 | 33,46/10,8 |
| 2000 | 23,36/7,58 | 35,14/11,37 |
| 2200 | 25,23/8,34 | 37,57/12,51 |
| 2400 | 27,44/9,1 | 40,82/13,65 |
| 2600 | 29,64/9,86 | 44,04/14,79 |
| 2800 | 31,85/10,62 | 47,27/15,93 |
| 3000 | 34,06/11,38 | 50,52/17,07 |
| H=500 | ||
| 20Z | 30Z | |
| 400 | 8,18/2,25 | 12,62/3,37 |
| 500 | 10,06/2,82 | 15,41/4,21 |
| 600 | 11,94/3,38 | 18,20/5,05 |
| 700 | 13,82/3,94 | 21,00/5,89 |
| 800 | 15,70/4,5 | 23,76/6,74 |
| 900 | 17,58/5,07 | 26,55/7,58 |
| 1000 | 19,46/5,63 | 29,34/8,42 |
| 1100 | 21,34/6,19 | 32,13/9,26 |
| 1200 | 23,35/6,76 | 35,20/10,11 |
| 1300 | 25,23/7,32 | 37,99/10,95 |
| 1400 | 27,11/7,88 | 40,78/11,80 |
| 1500 | 28,99/8,44 | 43,58/12,64 |
| 1600 | 30,94/9,01 | 46,61/13,48 |
| 1700 | 32,82/9,58 | 49,37/14,32 |
| 1800 | 34,78/10,14 | 52,16/15,17 |
| 1900 | 36,66/10,7 | 54,95/16,01 |
| 2000 | 38,54/11,27 | 57,74/16,85 |
| 2200 | 41,93/12,39 | 62,42/18,54 |
| 2400 | 45,66/13,52 | 67,92/20,22 |
| 2600 | 49,38/14,64 | 73,39/21,91 |
| 2800 | 53,11/15,77 | 78,90/23,60 |
| 3000 | 56,84/16,9 | 84,40/25,28 |
Панельные радиаторы «Прадо» — российские стальные батареи
Панельные радиаторы Prado (Прадо) — производятся в России на Ижевском ОАО НИТИ «ПРОГРЕСС». Они могут эксплуатироваться в одно- и двухтрубных системах с принудительной циркуляцией (с насосами). Могут использоваться для централизованного или индивидуального отопления. Температурный режим — любой, в том числе и низкотемпературный.
Конструкция
Батареи «Прадо» — это панельные отопительные приборы. Они состоят из двух штампованных заготовок, которые формуются под прессом из стального листа. Стандартная толщина листа 1,2 мм, по заказу изготавливаются модификации из стали 1,4 мм толщины (в названии модели присутствует буква «Т»). При штамповке формуются два горизонтальных канала — вверху и внизу, и вертикальные — по 3 штуки на 10 см длины.
Панельные радиаторы смотрятся неплохо
Вдоль вертикальных каналов две заготовки соединяются точечной сваркой (сварка производится с тыльной стороны и на лицевой панели не видна). Затем сплошным швом свариваются по периметру. Для увеличения теплоотдачи к тыльной стороне такой панели могут навариваться ребра, сформованные из стального листа толщиной 0,4-0,5 мм. Форма ребер напоминает букву «П».
В зависимости от количества панелей и наличия или отсутствия между ними дополнительных пластин с оребрением, панельные радиаторы одного размера имеют разную тепловую мощность, а также глубину и вес. Количество панелей и дополнительных конвективных ребер отображается в названии отопительного прибора. Тип 10 означает, что присутствует только одна панель с теплоносителем, тип 20 — две панели, 11 и 21 — одна и два панели с одним рядом ребер. Максимальное количество и панелей и ребер — 3.
Высота стальных радиаторов Prado — 300 мм и 500 мм, ширина от 400 мм до 3000 мм, глубина зависит от типа и изменяется от 72 мм до 174 мм.
Типы панельных стальных радиаторов и их краткое описание (Кликните по картинке для увеличения ее размера)
Ассортимент
Выпускается три линейки отопительных приборов:
- Prado Classic (Прадо Классик) — радиаторы с боковыми стенками и верхними решетками для выпуска нагретого воздуха. Подключение — боковое, диаметр резьбы G ½.
- Prado Universal (Прадо Универсал) имеют два варианта подключения. В каждой батарее есть четыре боковых входа, и нижнее подключение. Все патрубки диаметром ½”. Нижнее подключение может быть в правом и левом исполнении. Также радиаторы этой линейки поставляются укомплектованными встроенным термостатом.
- Prado Classic Z и Prado Universal Z — варианты без кожухов и дополнительных ребер, боковых и верхних крышек. Их называют еще санитарными, так как они удовлетворяют санитарным нормам для медицинских учреждений (нет ребер и крышек, потому их легко мыть).
В стандартном исполнении все радиаторы изготавливаются из стали толщиной 1,2 мм, в модификациях из 1,4 мм в названия добавляется буква «T». Например, Prado Classic Т, Prado Universal Z Т.
Это модель • Prado Universal с терморегулирующим вентилем
Прадо Классик использоваться могут в системах с любым типом разводки, «Прадо Универсал» предназначены для использования в двухтрубных системах. Они оснащены термостатом с большим гидравлическим сопротивлением. Для установки в однотрубные системы необходим специальный терморегулятор с малым гидравлическим сопротивлением. Если вы планируете установить прибор подобного типа в однотрубную систему, приобретайте вариант «Классик» и ставьте термостат с большим проходным сечением.
Область применения и технические характеристики
Панельные радиаторы «Прадо» изготавливаются из стали, а она подвержена коррозии. Потому устанавливать их можно только в системах закрытого типа. В таких системах стальные батареи хорошо себя проявляют и служат долго.
Планируя замену отопления в многоэтажных домах, необходимо в первую очередь уточнить в эксплуатационной организации параметры системы для вашего дома. От ее состояния зависит тип отопительных приборов, которые вы можете поставить в своей квартире.
Сегодня многоэтажки отапливаются по нескольким схемам. Если дом подсоединен по независимой схеме или имеется собственная система водоподготовки, то установить можно радиаторы из любого материала, в том числе и из стали. Если система зависимая, и дом подключен напрямую, то необходимо уточнить параметры теплоносителя и его качество.
Вид сверху
Стальные радиаторы Prado могут устанавливаться в системах со следующими показателями:
Особенности конструкции и монтажа
Радиаторы Prado представлены линейкой изделий различных типов, отличающихся количеством применяемых панелей и конвекторов. Тип батареи указан при помощи цифрового обозначения, первый символ показывает количество панелей, второй — конвекторов. Максимум применяется по 3 этих рабочих поверхности (тип радиатора 33).
Производители предлагают достаточно большой размерный ряд отопительных приборов Prado:
- Ширина радиатора может достигать 3 метров.
- Высота 300 и 500 мм.
- Глубина (толщина) зависит от типа батареи и составляет от80 до 200 мм.
Благодаря наличию патрубков нижнего и бокового подвода, монтаж радиаторов Prado достаточно прост. Но при этом стоит помнить о том, что нижнее подключение может использоваться только для радиаторов, длина которых не превышает 140 сантиметров. Для больших по размеры батарей рекомендовано диагональное боковое подключение (подача сверху, обратка с противоположной стороны снизу), это позволит обеспечить большую теплоотдачу радиатора.
Панельные радиаторы Prado благодаря высокому качеству и доступной стоимости считаются оптимальным типом батарей для автономных систем отопления. По такой цене приобрести сходные по техническим характеристикам радиаторы импортного производства практически невозможно.
https://youtube.com/watch?v=ry5-jG3FfmU
Оборудование для установки и подключения
Панельные радиаторы Прадо обладают отличными техническими характеристиками. Они могут работать при повышенном давлении в магистрали, а широкий модельный ряд позволяет подобрать батареи под площадь обогреваемых помещений. В дополнение к ним Прадо выпускает вспомогательное оборудование:
Уточнить стоимость на радиаторы, фитинги, трубы и прочее оборудование от Прадо лучше всего у официальных дилеров – у них вы найдёте самые низкие цены.
- Удобные напольные крепления, облегчающие монтажные работы.
- Термостатические клапаны.
- Термостатические элементы.
- Ручные регулирующие клапаны.
- Клапаны обратного потока.
- Узлы нижнего подключения.
- Пластиковые и медные трубы.
- Редукционные муфты.
- Соединители прямые, тройные и угловые.
- Фиксаторы, переходники и многое другое, что необходимо для постройки отопительной системы.
Радиаторы от торговой марки Прадо
Радиаторы отопления Прадо производятся на отечественном предприятии в Ижевске. Сегодня они доступны к покупке практически в любой точке России. Продукция одноимённого бренда не раз получала заслуженные дипломы, отличаясь высоким качеством сборки. Оно подтверждается и многочисленными отзывами пользователей.
Радиаторы Prado изготавливаются из прочной стали. Из неё формируются панели с оребрением, что необходимо для увеличения эффективной площади. Толщина стальных листов составляет 1,2 мм – этого более чем достаточно для производства надёжного и долговечного отопительного оборудования, стойкого к коррозии и повышенному давлению в магистрали. Продукция проходит итоговое тестирование, подвергаясь воздействию избыточного давления до 13,5 атмосферы.
Сфера применения:
- Обогрев частных домовладений и коттеджей.
- Обогрев зданий коммерческого назначения (офисы, рабочие кабинеты).
- Обогрев хозяйственных и производственных построек.
Максимальное давление в батареях ограничено на уровне 9 атмосфер.
Стальные радиаторы Прадо представлены следующими модификациями:
Радиаторы Прадо в настоящее время представлены огромным количеством различных моделей, отличающихся как по функционалу, так и по габаритам. Подобрать вариант под себя не составит особой проблемы.
- Тип 10 – тонкие однорядные образцы без оребрения, обладают минимальной мощностью.
- Тип 11 – одна панель с рассеивающим оребрением.
- Тип 20 – двурядные радиаторы без оребрения. Выпускаются в гигиенической модификации Z, лишённые оребрения и решётки для выпуска воздуха.
- Тип 21 – двурядные батареи, передняя панель оснащается оребрением.
- Тип 22 – аналогичная разновидность с оребрением на двух панелях одновременно.
- Тип 30 – три панели без оребрения. Также реализуется гигиеническая модификация с индексом Z.
- Тип 33 – трёхрядные, оребрением снабжается каждая панель (самая эффективная теплоотдача).
Также предусмотрено деление по габаритам:
- Высота – 300 или 500 мм (под высокие или низкие окна).
- Длина – от 400 до 3000 мм.
- Глубина (толщина) – от 80 до 200 мм.
Подключение – нижнее или боковое.
Отдельные модели выпускаются с термостатическими клапанами, позволяющими реализовать раздельную регулировку температуры в обогреваемых помещениях.
Модельный ряд

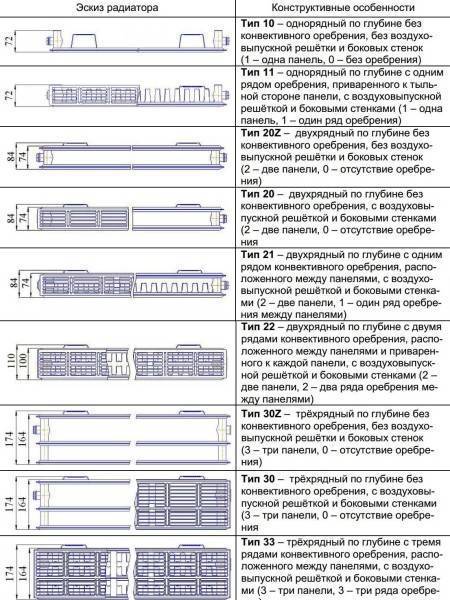

Конструктивные особенности разных типов радиаторов
В каталоге компании представлены модели Classic и Universal. Изделия выпускаются с боковой и нижней подводкой. Производитель предлагает широкий ряд типоразмеров, позволяющий спроектировать оптимальную систему отопления. Конструктивно приборы состоят из одной, двух или трех панелей, плюс оребрение. В каталоге компании представлено несколько типов радиаторов. Они различаются глубиной, количеством панелей, наличием оребрения.
Разновидности батарей Prado:
- Тип 10 – самая узкая модель (72 мм), состоящая из одного ряда панелей. Ее плюс – доступная стоимость. К минусам относят небольшую мощность отопления.
- Тип 11 – к задней части однорядной панели приварено оребрение. Изделие укомплектовано воздуховыпускной решеткой и боковыми планками.
- Тип 20 – радиатор с двумя панелями, но без конвекционных ребер. Сверху имеется решетка. Глубина 82 мм.
- Тип 21 – модель состоит из двух панелей и оребрения между ними. Отопительный прибор получил всю необходимую отделку – решетку и боковые вставки.
- Тип 22 – штампованные части расположены в два ряда, к каждой приварен ребристый конвектор. Глубина изделия 108 мм, сверху установлена решетка, по бокам планки.
- Тип 30 – трехрядный радиатор, не имеющий оребрения. Модель с буквой «Z» предлагается без решетки и боковин. Вариант с буквой «V» с вертикальным подключением.
- Тип 33 – три ряда панелей с оребрением образуют глубину 172 мм. Радиатор полностью укомплектован отделочными элементами.
Prado Classic
Радиаторы Прадо Классик используют в двухтрубных и однотрубных коммуникационных сетях. Их можно устанавливать в гравитационные системы и функционирующие с насосными станциями. С четырех сторон изделия имеются отверстия для боковой подводки труб. Радиаторы Классик представлены во всех типах. Их особенностью является отсутствие правого и левого исполнения. Отопительный прибор можно подключить только с одной стороны, со второй ставится заглушка.
Для учреждений с повышенными требованиями к чистоте предназначены отопительные приборы серии Z-гигиенические. Они лишены оребрения, боковых стенок и решетки. При маркировке изделий указывается их тип и габариты. Например: модель Prado Classic 22- 500-500 – радиатор с боковым подключением тип 22, длина 500 мм, ширина 500 мм.
Prado Universal
Преимуществом батарей Универсал является универсальная подводка. Конструкция позволяет осуществить нижнее присоединение, скрыв трубы отопления. Возможен вариант коммутации через 4 соединительных отверстия в углах прибора. Изделия производятся различных типов, от однорядных до трехрядных. Также имеется серия Z гигиенических приборов отопления. Приборы оборудованы соединительными патрубками с правой и левой стороны, что упрощает монтаж. Стальные Prado Universal радиаторы оснащаются терморегуляторами Danfoss, контролирующими их мощность. Клапаны рассчитаны на двухтрубную систему. При установке батарей в однотрубную сеть выбирают модели с пониженным сопротивлением терморегулятора.
