Как сделать расчет стальных радиаторов отопления – учитываем все нюансы

Рейтинг и сравнительные характеристики радиаторов с боковым монтажом

ATM THERMO 500

Батарея предназначена для эксплуатации в автономных системах отопления в коттеджах, малоэтажных домах. В качестве наполнения может использоваться вода или антифриз.

Стальная закладная производится сварочным методом. Обработка и сборка радиаторов производится полностью автоматизированным способом.

Преимущества:

  • высокая теплоотдача;
  • простой монтаж;
  • стильный вид;
  • качество сборки.

Недостатки:

Отзывы:

Клиенты пишут об оптимальном соотношении качество и стоимости, прочности и надежности радиатора.

Цена: от 520 рублей за секцию.

Fondital Alustal 500/100

Настенный радиатор отличается прекрасной теплоотдачей – 191 Вт. Форма классическая, плоская, используется для монтажа в нишах. Заявленный срок эксплуатации – 30 лет. Изделие отличается хорошей устойчивостью к коррозии, используется с разными теплоносителями.

Преимущества:

  • радиатор удобно чистить;
  • батарея выдерживает давление до 40 бар;
  • универсальная конструкция.

Недостатки:

  • тусклый оттенок;
  • шумность.

Отзывы:

В отзывах пользователи пишут о надежности и прочности конструкции, но при этом отмечают, что во время работы есть посторонние звуки.

Цена: от 450 рублей за секцию.

Global STYLE PLUS 500

Если говорить о надежности радиаторов, эта модель занимает лидирующую позицию. Конструкция батареи выполнена так, что в ней не скапливается воздух. Для увеличения мощности предусмотрено пять ребер внутри.

Преимущества:

  • продолжительный срок эксплуатации;
  • отсутствуют карманы;
  • высокая теплоотдача.

Недостатки:

Отзывы:

В отзывах пользователи пишут, что это лучшая модель радиатора для отопления зданий, где в системе давление не превышает 35 атмосфер.

Цена: от 1200 рублей за секцию.

ROMMER Profi BM 500

Сверхтонкая и недорогая модель с оптимальным соотношением характеристик, стоимости. Предусмотрена техническая возможность собирать радиатор из 20 секций. Эксплуатационные свойства не уступают именитым брендам.

Преимущества:

  • невысокая стоимость;
  • возможность компоновать секции;
  • привлекательный дизайн;
  • хорошая теплоотдача.

Недостатки:

Отзывы:

Пользователи называют этот радиатор лучшим в низкой ценовой категории.

Цена: от 480 рублей за секцию.

ROYAL THERMO VITTORIA 500

Данная модель отличается оригинальным дизайном, также на каждом радиаторе есть защитная маркировка, указывающая на качество. Верхнее оребрение увеличивает отдачу тепла на 5%. Другая особенность – напыление краски в семь слоев.

Преимущества:

  • продолжительная гарантия;
  • стильный дизайн;
  • высокое качество сборки.

Недостатки:

Отзывы:

В отзывах пользователи отмечают надежность и прочность конструкции, устойчивость к коррозийным процессам.

Цена: от 1240 рублей за секцию.

STOUT Space 500

Секционная, настенная модель разработана для квартир, коттеджей, можно скомпоновать нужное количество секций, подобрать оптимальную мощность. Одна секция вмещает 0,2 л воды, выдерживает до 20 атмосфер, температуру до 135 градусов.

Преимущества:

  • применяется в многоквартирных домах, стандартных система обогревах;
  • высокая отдача тепла;
  • предусмотрена возможность изменения количества секций.

Недостатки:

Отзывы:

Покупатели в отзывах отмечают высокое качество сборки и надежность производителя.

Цена: от 880 рублей за секцию.

Sira RS Bimetal 500

Бесшумный радиатор, устанавливается в спальне, офисе, детской. Допустимое количество секций – 12. Оболочка внутри устойчива к коррозийным процессам и неприхотлива к теплоносителю. Данная модель не восприимчива к гидроударам.

Преимущества:

  • качественное сырье, сборка;
  • отличная теплоотдача;
  • привлекательный внешний вид;
  • невосприимчивость к изменению давления.

Недостатки:

Отзывы:

Пользователи отмечают высокую теплоотдачу, устойчивость к скачкам давления.

Цена: от 1320 рублей за секцию.

Lammin Eco BM-500-80

Специалисты оценивают данную модель как недорогую, надежную, качественную. Отличается аккуратным окрасом. Для отопления комнаты площадью 28 м2 потребуется два радиатора по 10 секций, их можно укомплектовать вентилями для регулирования температурного режима.

Преимущества:

  • высокая надежность;
  • привлекательный вид;
  • качественное окрашивание;
  • хорошая теплоотдача.

Недостатки:

Отзывы:

Пользователи отмечают оптимальное соотношение стоимости и качества.

Цена: от 370 рублей за секцию.

Порядок расчета теплоотдачи радиатора отопления

В основе выбора отопительных устройств для установки в доме или квартире лежит максимально точный расчет теплоотдачи радиаторов отопления. Каждому потребителю с одной стороны хочется сэкономить на обогреве жилья и поэтому нет желания приобретать лишние батареи, но если их будет недостаточно, комфортной температуры достичь не удастся.

Способов, как рассчитать теплоотдачу радиатора, существует несколько.

Вариант первый

. Это самый простой способ, как рассчитать батареи отопления, в его основе – количество наружных стен и окон в них.

Порядок вычислений следующий:

  • когда в комнате всего одна стена и окно, тогда на каждые 10 «квадратов» площади требуется 1 кВт тепловой мощности приборов отопления (детальнее: «Как рассчитать мощность радиатора отопления – делаем расчет мощности правильно»);
  • если имеется 2 наружные стены, тогда минимальная мощность батарей должна составлять 1,3 кВт на 10 м².

Вариант второй

. Он более сложен, но позволяет иметь более точные данные о необходимой мощности приборов.

В данном случае расчет теплоотдачи радиатора (батарей) отопления производится по формуле:

S x h x41, где S – площадь помещения, для которого выполняются вычисления; H – высота комнаты; 41 – минимальная мощность на один кубометр объема помещения.

Полученный итог будет требуемой теплоотдачей для радиаторов отопления. Далее эту цифру делят на номинальную тепловую мощность, которую имеет одна секция данной модели батареи. Узнать эту цифру можно в инструкции, прилагаемой производителем к своему изделию. Результатом расчета батарей отопления станет необходимое количество секций, чтобы теплоснабжение конкретного помещения было эффективным. Если полученное число дробное, тогда его округляют в большую сторону. Лучше небольшой избыток тепла, чем его недостаток.

Сравнение по тепловой мощности

Если вы внимательно изучили предыдущий раздел, то должны понимать, что на теплоотдачу очень влияют температуры воздуха и теплоносителя, а эти параметры мало зависят от самого радиатора. Но есть и третий фактор — площадь поверхности теплообмена, здесь конструкция и форма изделия играет большую роль. Четко сравнить стальной панельный обогреватель с чугунной батареей не выйдет, их поверхности слишком разные.


Трудновато сравнивать отдачу теплоты плоскими панелями и ребристыми поверхностями сложной конфигурации

Четвертый фактор, влияющий на теплоотдачу, — это материал, из коего изготовлен отопительный прибор. Сравните сами: 5 секций алюминиевого радиатора GLOBAL VOX высотой 600 мм отдадут 635 Вт при DT = 50 °С. Чугунная ретро батарея DIANA (GURATEC) на 5 секций такой же высоты передаст в комнату только 530 Вт при аналогичных условиях (Δt = 50 °С). Эти данные опубликованы на официальных сайтах производителей.

Можно попытаться провести сравнение алюминия со стальным панельным радиатором, взяв ближайший типоразмер, подходящий по габаритам. Длина батареи из 5 алюминиевых секций GLOBAL высотой 600 мм составит примерно 400 мм, что соответствует стальной панели KERMI 600 х 400.


В таблице указана тепловая производительность 1 секции из алюминия и биметалла в зависимости от размеров и разницы температур Δt

Если даже взять трехрядную стальную панель (тип 30), получим 572 Вт при Δt = 50 °С против 635 Вт у 5-секционного алюминия. Еще учтите, что радиатор GLOBAL VOX гораздо тоньше, глубина прибора составляет 95 мм, а панели KERMI – почти 160 мм. То есть, высокая теплоотдача алюминиевых секций позволяет уменьшить габариты обогревателя.

В индивидуальной системе отопления частного дома батареи одинаковой мощности, сделанные из различных металлов, работать будут по-разному. Поэтому и сравнение довольно предсказуемо:

  1. Биметаллические и алюминиевые изделия быстро прогреваются и остывают. Отдавая больше теплоты за промежуток времени, они сильнее охлаждают воду, возвращаемую в систему.
  2. Стальные панельные радиаторы занимают среднюю позицию, так как передают тепло не настолько интенсивно. Зато они дешевле и проще в монтаже.
  3. Самые инертные и дорогие – это обогреватели из чугуна, им присущ долгий разогрев и остывание, из-за чего возникает небольшое запаздывание при автоматическом регулировании расхода теплоносителя термостатическими головками.

Вывод простой: неважно, из какого материала изготовлен радиатор. Главное, правильно подобрать батарею по мощности и дизайну, который устроит пользователя

А вообще, для сравнения не помешает ознакомиться со всеми нюансами работы того или иного прибора, а также где какой лучше устанавливать.

Свойство теплоотдачи

Мощность стальных радиаторов отопления, так же как и всех остальных видов обогревателей основана на принципе их работы:

  1. Теплоноситель, попадая в батарею, циркулирует по резервуару (у стальных панельных моделей – это каналы), при этом в горячем состоянии он направлен вверх, тогда как при остывании идет вниз. В автономной или централизованной отопительной системе нагревом носителя занимается котел.
  2. За время, что горячая вода соприкасается с радиатором, она отдает ему свое тепло, нагревая его стенки. Этот момент очень важен, так как от размера обогревателя зависит, какой длины будет ее путь, и чем он дольше, тем горячее радиатор.
  3. Нагретые стенки конструкции отдают свою температуру воздуху, который распространяется по помещению под воздействием потоков тепла.
  4. Чтобы увеличить уровень теплоотдачи, производители «снабжают» отопительный прибор теплообменниками, как это видно по стальным радиаторам типа 11, 22 и 33.

Наличие теплообменников значительно увеличивает мощность стальных радиаторов, работая по двум нагревательным принципам: радиаторному, при котором используется тепло стенок устройства, и конвекторному, который образует движение разогретого воздуха.

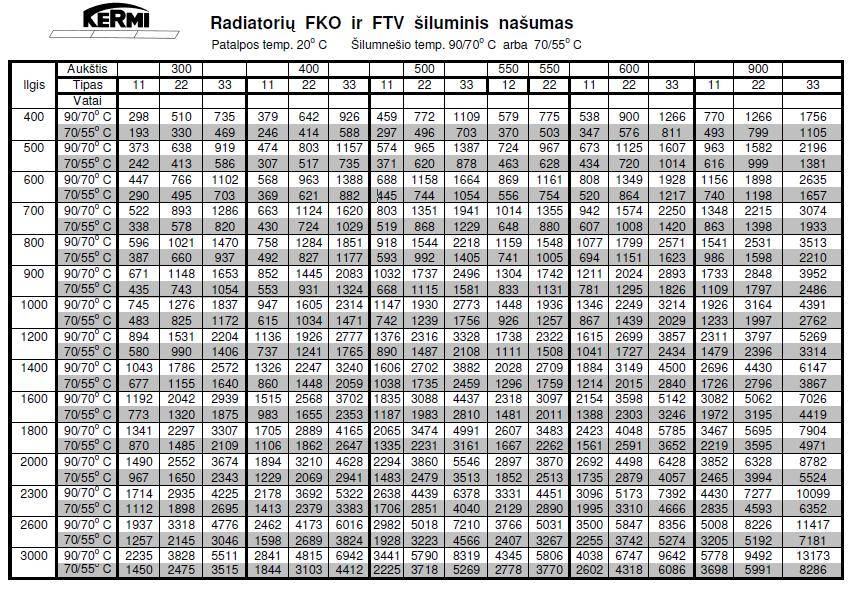

Как правило, показатели мощности изготовитель указывает в техпаспорте, поэтому можно ориентироваться по нему, но еще лучше самостоятельно произвести расчеты с учетом площади помещения, температуре воздуха и количеству теплопотерь.

Последствиями неправильно подобранного обогревателя являются:

  1. Так называемое перетапливание, когда в помещении настолько жарко, что приходится держать форточку открытой. Это создает вредный для организма микроклимат, вынуждает платить больше за энергозатраты или устанавливать термостаты, чтобы снижать нагрузку на систему.
  2. Если мощность панельных стальных радиаторов отопления ниже необходимого уровня, то в комнате холодно даже при их максимальной нагрузке.
  3. Сильные перепады давления в отопительной системе, оснащенной слабыми батареями, приведет к аварии, так как они не выдержат подобных «стрессов».

Всех перечисленных проблем можно избежать, если знать, что именно влияет на теплоотдачу батарей отопления, и как поднять их эффективность.

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления, когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

В однотрубной системе вода на каждый радиатор поступает все более холодная

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую

Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую

В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции

Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

  • алюминиевые — 190Вт
  • биметаллические — 185Вт
  • чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

  • биметаллический радиатор — 1,8м 2
  • алюминиевый — 1,9-2,0м 2
  • чугунный — 1,4-1,5м 2 .

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Расчёт числа секций ↑

Точный расчет биметаллических радиаторов считается довольно-таки сложным. Известные формулы для расчетов должны содержать много переменных. В обязательном порядке учитывают и высоту потолка, и теплоизоляционные качества пластиковых или деревянных окон. Ведь не секрет, что только через окна может уходить до 70% тепла!

Число секций обозначается символом S (штук). Именно этот параметр нам и необходим. Определяется он по формуле: S = (V • Q пом) / Q ном , где V – обозначает объём заданного помещения;

Q пом – количество тепловой энергии, зависящее от конкретных параметров помещения;

Q ном – номинальный тепловой поток батареи.

Результат, вами полученный, округлите до целых значений (в сторону увеличения). Так, если вышло значение S = 9.3, округлите его ровно до 10.0.

Остается теперь разрешить вопрос с количеством радиаторов в помещении. Надо ли вам прибор из одной 10-секционной батареи или же будет лучше поставить или две 5-секционных?

Тут зависит от площади помещения. В комнате больше 25 кв. с оптимальнее использовать несколько радиаторов. Дело в том, что это благоприятнее для циркуляции воздуха. К тому же обогрев помещения будет более равномерным.

Если вы выбрали стальной штампованный радиатор, то надо учитывать его размеры и, конечно, номинальный тепловой поток (цифры должны быть указаны в каталоге).

Следует понимать, что приведенный нами метод расчета радиаторов является достаточно упрощенным. В нем использованы усредненные цифры и коэффициенты. Применяют такие расчеты в стандартных ситуациях, когда радиаторы устанавливаются в типовую квартиру либо индивидуальный дом с центральным теплоснабжением, где соблюдается ряд условий. В числе их высота потолка (не более 3 м); а температура жидкости в батарее (теплоносителя) в системе не должна быть больше 70 град. С.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50 см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1 л/мин примерно равен мощности в 1 кВт (1000 Вт).

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

  • алюминиевые — 190Вт
  • биметаллические — 185Вт
  • чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

Особенности стен и потолков

Теперь рассмотрим три коэффициента, которые связаны с особенностями стен и потолков отапливаемого помещения: D – число внешних стен, E – уровень теплоизоляции стен, F – высота потолков.

Важно учесть площадь окон и качество их остекления

Чем активнее комната контактирует с внешней средой, тем выше ее теплопотери:

  • если одна внешняя стена, D = 1;
  • две – 1,2;
  • три – 1,3;
  • четыре внешних стены – 1,4.

Чем качественнее утеплены стены, тем ниже теплопотери помещения:

  • если теплоизоляция профессиональная, E = 0,85;
  • поверхностная теплоизоляция – 1;
  • отсутствие теплоизоляции – 1,27.

Чем выше потолки в комнате, тем большая мощность батарей потребуется для ее комфортного обогрева, поэтому, чтобы получить правильный показатель теплоотдачи приборов, учитывается корректирующий коэффициент F:

  • высота 2,7 м и меньше – 1;
  • 2,8-3 м – 1,05;
  • 3-3,5 м – 1,1;
  • 3,6-4 м – 1,15;
  • 4 и выше – 1,2.

Итоги всех подсчетов


В утепленном доме количество израсходованных гигакалорий будет меньше При правильном использовании формулы расчета можно узнать количество израсходованных Гкал тепловой энергии. Информация поможет спланировать бюджет, уточнить итоговую сумму к оплате. На основании указанных выше формул можно сделать вывод о затратах гигакалорий на строение до 200 квадратов. Эта величина равна 3 Гкал в месяц. С учетом длительности отопительного сезона в большинстве областей РФ в 6 месяцев, легко определить примерный тепловой расход. Понадобится умножить 3 Гкал на 6 месяцев. Результат – 18 Гкал.

Затраты гигакалорий проще высчитать для частного дома по показателям индивидуального измерителя. Расчетный процесс для квартир осложняется наличием домового и личного счетчика. Однако, такая процедура реализуется самостоятельно без посещений специальных организаций.

Для расчета тепловой энергии применяются специальные математические формулы. В них подставляются максимально точные данные, а о самостоятельном подсчете информируются энергопровайдеры. При вычислениях можно применять онлайн-калькуляторы или обратиться к специалистам, которые произведут все операции, ориентируясь на показатели вашего помещения и тип счетчика.
