Расчет тепловых нагрузок на отопление, методика и формула расчета

Расход теплоносителя через 1м.п. чугунных радиаторов

Справочник проектировщика «Внутренние санитарно-технические устройства» (И.Г. Староверов, 1975 г.), таблица 12.3, стр. 47

Определим расход теплоносителя через одну секцию чугунного радиатора кг/ч

35:10 = 3,5 кг/ч расход теплоносителя через одну секцию (G), где:

10 шт. – количество секций в 1 м.п. радиатора;

35 кг/ч – расход теплоносителя через 1м.п. радиатора.

Расход теплоносителя через 1м.п. отопительных приборов

Расчетная площадь нагревательной поверхности секционных радиаторов Fp в зависимости от числа секций в радиаторе
ЧислосекцийNiРадиатор
М-140-АОМ-140 (М-140-А)М-140-АО-300М-90РД-90с
Площадь нагревательной поверхности одной секции, экм
0,350,310,2170,260,275
20,840,760,590,670,70
31,181,070,800,930,97
41,521,371,011,181,25
51,841,671,221,431,50
62,161,981,431,681,73
72,542,261,641,932,01
82,822,521,852,192,28
93,152,832,062,442,56
103,493,12,272,692,80
113,823,392,472,943,05
124,123,682,683,193,30
134,453,962,893,453,57
144,774,263,103,703,86
155,084,583,313,954,06
165,424,823,524,204,32
175,735,093,734,454,54
186,055,393,944,714,80
196,375,674,154,965,07
206,705,964,365,215,33
217,016,244,575,465,59
227,346,584,785,715,85
237,656,814,995,976,11
247,997,105,206,226,37
248,317,385,416,476,57
Справочник проектировщика «Внутренние санитарно-технические устройства» (И.Г. Староверов, 1975 г.), таблица 12.13, стр. 67

Красным цветом выделены данные по радиаторам 1-го (7 секций), зеленым — 2-го (8 секций), синим — 3-го (9 секций) типов.

Определим расчетную формулу плотности теплового потока на 1 экм нагревательной поверхности отопительных чугунных радиаторов Gотн / Fp ≤ 7 или

Gотн / Fp ≥ 7

Радиаторы М-140-АО 7 секций (4 радиатора)

Gотн / Fp = (3,5 х 7) : 17,4 : 2,54 = 0,55

Итого: 0,55 < 7

Полученное значение меньше 7, дальнейший расчет выполним по формуле из таблицы ниже.

Вычислим теплопередачу чугунных радиаторов.

3,5 х 7 = 24,5 кг/ч расход воды в радиаторе

qэ = 1,89/φ ·∆tср1,32 = 1,89/1,05 х ((95,0 + 70,0):2 -20)1,32 = 422,5 Ккал/(ч·экм)

0,35х7 = 2,45 экм

422,5х2,45 х4 = 4140,5 Ккал/ч

Радиаторы М-140-АО 8 секций (1 радиатор)

Gотн / Fp = (3,5 х

Итого: 0,57 < 7

Полученное значение меньше 7, дальнейший расчет выполним по формуле из таблицы ниже.

Вычислим теплопередачу чугунных радиаторов.

3,5 х 8 = 28 кг/ч расход воды в радиаторе

qэ = 1,89/φ ·∆tср1,32 = 1,89/1,04 х ((95,0 + 70,0):2 -20)1,32 = 426,5 Ккал/(ч·экм)

0,35х8 = 2,8 экм

426,5х2,8 х1 = 1194,2 Ккал/ч

Радиаторы М-140-АО 9 секций (1 радиатор)

Gотн / Fp = (3,5 х 9) : 17,4 : 3,15 = 0,57

Итого: 0,57 < 7

Полученное значение меньше 7, дальнейший расчет выполним по формуле из таблицы ниже.

Вычислим теплопередачу чугунных радиаторов.

3,5 х 9 = 31,5 кг/ч расход воды в радиаторе

qэ = 1,89/φ ·∆tср1,32 = 1,89/1,04 х ((95,0 + 70,0):2 -20)1,32 = 426,5 Ккал/(ч·экм)

0,35х9 = 3,15 экм

426,5х3,15 х1= 1343,5 Ккал/ч

Суммарная тепловая нагрузка по радиаторам М-140-АО

Qр.от.= 4140,5+1194,2 +1343,5 =6678,2 Ккал/ч

Расчетная формула плотности теплового потока на 1 экм нагревательной поверхности отопительных приборов:

Справочник проектировщика «Внутренние санитарно-технические устройства» (И.Г. Староверов, 1975 г.), таблица 12.8, стр. 52

Посмотреть: тепловые нагрузки на отопление админ здания

Коэффициент φ, учитывающий расход воды в систему:

Справочник проектировщика «Внутренние санитарно-технические устройства» (И.Г. Староверов, 1975 г.), стр. 48

#image.jpgПодробно о каждом разделе

Оформление и переоформление договора с тепловыми сетями

Для заключения договора о поставке тепла городскими тепловыми сетями или оформления и устройства узла коммерческого учета тепла, тепловые сети ставят в известность владельца здания (помещений) о необходимости получения технических условий (ТУ) и/или о предоставлении и согласовании расчета тепловой нагрузки здания (помещений). Как дополнение могут потребовать наличие проекта на систему отопления и систему вентиляции .

Что такое расчет тепловых потерь и нагрузок здания

Тепловая нагрузка здания — это суммарная тепловая нагрузка на всех потребителей тепла в конкретном объекте.

Потребителями тепла могут выступать:

  • система отопления (радиаторы, теплые полы, конвектора и т.п.) – компенсация тепловых потерь здания до заданного уровня подения температуры;
  • система вентиляции – подогрев приточного воздуха, компенсация тепла выбрасываемого вытяжной системой (теплообменники, калориферы, фанкойлы и т.п.);
  • технологические подогрев (например подогрев наружных блоков, рубашки мешалок или емкостей, оборудования и т.п.);
  • горячее водоснабжение (ГВС) — бойлеры, различные теплообменники, водонагреватели и др. оборудование использующее в качестве источника тепла для подогрева ГВС теплоноситель центральной системы отопления.

#image.jpgРасчет тепловых нагрузок – это расчет всех потребителей тепла в пиковых нагрузках (к примеру для расчета тепловых потерь здания берется температура наружного воздуха — 22 гр.ц. а для ГВС — пиковая нагрузка потребления горячей воды по всем приборам, учитывая количество людей находящихся в здании).

Расчет тепловых потерь здания — инструмент для устройства эффективной теплоизоляции и экономичного энергосберегающего отопления здания! Детальный расчет тепловых потерь от ограждающих конструкций здания значительно снижает расходы на утепление т.к. позволяет максимально эффективно использовать ресурсы, заметно сокращая срок окупаемости самого мероприятия по утеплению здания, при этом сокращая расходы на отопление до 60%.

Уже на этапе проектирования дома или здания, а так же для подбора систем отопления, вентиляции, кондиционирования необходимо знать тепловые потери здания.

Расчет теплопотерь на вентиляцию мы часто используем в своей практике для расчета экономической целесообразности модернизации и автоматизации системы вентиляции / кондиционирования, т.к. расчет тепловых потерь на вентиляцию дает ясное представление о выгодах и сроке окупаемости вложенных в энергосберегающие мероприятия (автоматизация, использование рекуперации, утепления воздуховодов, частотных регуляторов) средств.

Расчет тепловых потерь здания

Это основа для грамотного подбора мощности отопительного оборудования (котла, бойлера) и отопительных приборов

Основные тепловые потери здания обычно приходятся на крышу, стены, окна и полы. Достаточно большая часть тепла покидает помещения через систему вентиляции .

Рис. 1 Теплопотери здания

Главные факторы влияющие на теплопотери в здании – разница температур в помещении и на улице (чем больше разница, тем больше телопотери) и теплоизоляционные свойства ограждающих конструкций (фундамент, стены, перекрытия, окна, кровля).

Рис.2 Тепловизионная съемка тепловых потерь здания

Материалы ограждающих конструкций препятствуют проникновению тепла помещений наружу зимой и проникновению жары в помещения летом, потому как подбираемые материалы должны обладать определенными теплоизоляционными свойствами, которые обозначают величиной, называемой – сопротивление теплопередаче.

Полученная величина покажет, каков будет реальный перепад температур при прохождении определенного количества тепла через 1м² конкретной ограждающей конструкции, а также сколько тепла уйдет через 1м² при определенном перепаде температур.

Определение потерь тепла через наружные ограждения

Для начала представим формулу из СНиП, по которой производится расчет тепловой энергии, теряемой через строительные конструкции, отделяющие внутреннее пространство дома от улицы:

Q = 1/R х (tв – tн) х S, где:

  • Q – расход тепла, уходящего через конструкцию, Вт;
  • R – сопротивление передаче тепла сквозь материал ограждения, м2ºС / Вт;
  • S – площадь этой конструкции, м2;
  • tв – температура, которая должна быть внутри дома, ºС;
  • tн – средняя уличная температура за 5 самых холодных дней, ºС.

Площадь для каждого вида наружного ограждения вычисляется отдельно, для чего измеряются окна, двери, стены и полы с кровлей. Так делается, потому что они изготовлены из разных материалов различной толщины. Так что расчет придется делать отдельно для всех видов конструкций, а результаты потом просуммировать. Самую холодную уличную температуру в своем районе проживания вы наверняка знаете из практики. А вот параметр R придется рассчитать отдельно по формуле:

R = δ / λ, где:

  • λ – коэффициент теплопроводности материала ограждения, Вт/(мºС);
  • δ – толщина материала в метрах.

В качестве примера подсчитаем, сколько тепла потеряет 10 м2 кирпичной стены толщиной 250 мм (2 кирпича) при разнице температур снаружи и в доме 45 ºС:

R = 0.25 м / 0.44 Вт/(м · ºС) = 0.57 м2 ºС / Вт.

Q = 1/0.57 м2 ºС / Вт х 45 ºС х 10 м2 = 789 Вт или 0.79 кВт.

Если стена состоит из разных материалов (конструкционный материал плюс утеплитель), то их тоже надо считать отдельно по приведенным выше формулам, а результаты суммировать. Таким же образом просчитываются окна и кровля, а вот с полами дело обстоит иначе. Первым делом необходимо нарисовать план здания и разбить его на зоны шириной 2 м, как это сделано на рисунке:

Теперь следует вычислить площадь каждой зоны и поочередно подставить в главную формулу. Вместо параметра R нужно взять нормативные значения для зоны I, II, III и IV, указанные ниже в таблице. По окончании расчетов результаты складываем и получаем общие потери тепла через полы.

Нагрузки на ГВС, вентиляцию


Тепловой пункт Свежий воздух необходим для жизнедеятельности человека, потому системы вентиляции и требуются. Однако, вентиляция значительно увеличивает теплопотери.

Компенсация потерь значительно увеличивает общую тепловую нагрузку. Учитывается на этапе проектирования, расчетов. Формула:

Q=qV(tн.-tв.)

V – общий объём здания по внешнему контуру,

t (н и в) – наружная, внутренняя температура воздуха;

q – удельная величина.

Формула для расчётов снабжения здания горячей водой:

Q=0,042rВ*∆T*P*G

∆T – разница температур воды;

P – количество потребителей (раковин);

В – отношение нагрузок по ГОСТу;

r – плотность воды.

Что это такое

Термин, в сущности, интуитивно-понятный. Под тепловой нагрузкой подразумевается то количество тепловой энергии, которое необходимо для поддержания в здании, квартире или отдельном помещении комфортной температуры.

Максимальная часовая нагрузка на отопление, таким образом – это, то количество тепла, которое может потребоваться для поддержания нормированных параметров в течение часа в наиболее неблагоприятных условиях.

Какие условия считать неблагоприятными? Вопрос неразрывно связан с тем, от чего, собственно, зависит тепловая нагрузка.

Факторы

Итак, что влияет на потребность здания в тепле?

  • Материал и толщина стен. Понятно, что стена в 1 кирпич (25 сантиметров) и стена из газобетона под 15-сантиметровой пенопластовой шубой пропустят ОЧЕНЬ разное количество тепловой энергии.
  • Материал и структура кровли. Плоская крыша из железобетонных плит и утепленный чердак тоже будут весьма заметно различаться по теплопотерям.
  • Вентиляция — еще один важный фактор. Ее производительность, наличие или отсутствие системы рекуперации тепла влияют на то, сколько тепла теряется с отработанным воздухом.
  • Площадь остекления. Через окна и стеклянные фасады теряется заметно больше тепла, чем через сплошные стены.

Стены дома на фото зачернены именно для того, чтобы поглощать как можно больше солнечного тепла.

  • Дельта температур между помещением и улицей определяет тепловой поток через ограждающие конструкции при постоянном сопротивлении теплопередаче. При +5 и -30 на улице дом будет терять разное количество тепла. Уменьшит, разумеется, потребность в тепловой энергии и снижение температуры внутри здания.
  • Наконец, в проект часто приходится закладывать перспективы дальнейшего строительства. Скажем, если текущая тепловая нагрузка равна 15 киловаттам, но в ближайшем будущем планируется пристроить к дому утепленную веранду — логично приобрести бытовой отопительный котел с запасом по тепловой мощности.

Распределение

В случае водяного отопления пиковая тепловая мощность источника тепла должна быть равна сумме тепловой мощности всех отопительных приборов в доме. Разумеется, разводка тоже не должна становиться узким местом.

Распределение отопительных приборов по помещениям определяется несколькими факторами:

  1. Площадью комнаты и высотой ее потолка;
  2. Расположением внутри здания. Угловые и торцевые помещения теряют больше тепла, чем те, которые расположены в середине дома.
  3. Удаленностью от источника тепла. В индивидуальном строительстве этот параметр означает удаленность от котла, в системе центрального отопления многоквартирного дома — тем, подключена батарея к стояку подачи или обратки и тем, на каком этаже вы живете.

Как распределятся температуры в случае верхнего розлива — догадаться тоже нетрудно.

  1. Желаемой температурой в помещении. Помимо фильтрации тепла через внешние стены, внутри здания при неравномерном распределении температур тоже будет заметна миграция тепловой энергии через перегородки.

Рекомендованные СНиП значения таковы:

  1. Для жилых комнат в середине здания — 20 градусов;
  2. Для жилых комнат в углу или торце дома — 22 градуса. Более высокая температура, среди прочего, препятствует промерзанию стен.
  3. Для кухни — 18 градусов. В ней, как правило, есть большое количество собственных источников тепла — от холодильника до электроплиты.
  4. Для ванной комнаты и совмещенного санузла нормой являются 25С.

В случае воздушного отопления тепловой поток, поступающий в отдельную комнату, определяется пропускной способностью воздушного рукава. Как правило, простейший метод регулировки — ручная подстройка положений регулируемых вентиляционных решеток с контролем температур по термометру.

Наконец, в случае, если речь идет о системе обогрева с распределенными источниками тепла (электрические или газовые конвектора, электрические теплые полы, масляные радиаторы отопления, инфракрасные обогреватели и кондиционеры) необходимый температурный режим просто задается на термостате. Все, что требуется от вас — обеспечить пиковую тепловую мощность приборов на уровне пика теплопотерь помещения.

Электрические радиаторы и конвектора снабжаются термостатами. Средняя тепловая мощность автоматически подгоняется по потребность помещения в тепле.

Точные расчеты тепловой нагрузки

Значение теплопроводности и сопротивление теплопередачи для строительных материалов

Но все же этот расчет оптимальной тепловой нагрузки на отопление не дает требуемую точность вычисления. Он не учитывает важнейший параметр – характеристики здания. Главной из них является сопротивление теплопередачи материал изготовления отдельных элементов дома – стен, окон, потолка и пола. Именно они определяют степень сохранения тепловой энергии, полученной от теплоносителя системы отопления.

Что же такое сопротивление теплопередачи (R )? Это величина, обратная теплопроводности (λ ) – возможности структуры материала передавать тепловую энергию. Т.е. чем больше значение теплопроводности – тем выше тепловые потери. Для расчета годовой нагрузки на отопление воспользоваться этой величиной нельзя, так как она не учитывает толщину материала (d ). Поэтому специалисты используют параметр сопротивление теплопередачи, который вычисляется по следующей формуле:

Расчет по стенам и окнам

Сопротивление теплопередачи стен жилых зданий

Существуют нормированные значения сопротивления теплопередачи стен, которые напрямую зависят от региона, где расположен дом.

В отличие от укрупненного расчета нагрузки на отопление сначала нужно вычислить сопротивление теплопередачи для наружных стен, окон, пола первого этажа и чердака. Возьмем за основу следующие характеристики дома:

  • Площадь стен – 280 м². В нее включены окна – 40 м² ;
  • Материал изготовления стен – полнотелый кирпич (λ=0.56 ). Толщина наружных стен – 0,36 м. Исходя из этого рассчитываем сопротивление телепередачи — R=0.36/0.56= 0,64 м²*С/Вт ;
  • Для улучшения теплоизоляционных свойств был установлен наружный утеплитель – пенополистирол толщиной 100 мм. Для него λ=0,036. Соответственно R=0,1/0,036= 2,72 м²*С/Вт ;
  • Общее значение R для наружных стен равно 0,64+2,72= 3,36 что является очень хорошим показателем теплоизоляции дома;
  • Сопротивление теплопередачи окон — 0,75 м²*С/Вт (двойной стеклопакет с заполнением аргоном).

Фактически тепловые потери через стены составят:

(1/3,36)*240+(1/0.75)*40= 124 Вт при разнице температуры в 1°С

Температурные показатели возьмем такие же, как и для укрупненного вычисления нагрузки на отопление +22°С в помещении и -15°С на улице. Дальнейший расчет необходимо делать по следующей формуле:

Расчет по вентиляции

Затем необходимо вычислить потери через вентиляцию. Общий объем воздуха в здании составляет 480 м³. При этом его плотность примерно равна 1,24 кг/м³. Т.е. его масса равна 595 кг. В среднем за сутки (24 часа) происходит пятикратное обновление воздуха. В таком случае для вычисления максимальной часовой нагрузки для отопления нужно рассчитать тепловые потери на вентиляцию:

(480*40*5)/24= 4000 кДж или 1,11 кВт/час

Суммируя все полученные показатели можно найти общие тепловые потери дом:

Таким образом определяется точная максимальная тепловая нагрузка на отопление. Полученная величина напрямую зависит от температуры на улице. Поэтому для расчета годовой нагрузки на отопительную систему нужно учитывать изменение погодных условий. Если средняя температура в течение отопительного сезона составляет -7°С, то итоговая нагрузка на отопление будет равна:

(124*(22+7)+((480*(22+7)*5)/24))/3600)*24*150(дней отопительного сезона)=15843 кВт

Меняя температурные значения можно сделать точный расчет тепловой нагрузки для любой системы отопления.

К полученным результатам нужно прибавить значение тепловых потерь через крышу и пол. Это можно сделать поправочным коэффициентом 1,2 – 6,07*1,2=7,3 кВт/ч.

Полученная величина указывает на фактические затраты энергоносителя при работе системы. Существует несколько способов регулирования тепловой нагрузки отопления. Наиболее действенный из них – уменьшение температуры в комнатах, где нет постоянного присутствия жильцов. Это можно осуществить с помощью терморегуляторов и установленных датчиков температуры. Но при этом в здании должна быть установлена двухтрубная система отопления.

Для вычисления точного значения тепловых потерь можно воспользоваться специализированной программой Valtec. В видеоматериале показа пример работы с ней.

Анатолий Коневецкий, Крым, Ялта

Анатолий Коневецкий, Крым, Ялта

Уважаемая Ольга! Извините,что обращаюсь к Вам еще раз. Что-то у меня по Вашим формулам получается немыслимая тепловая нагрузка: Кир=0,01*(2*9,8*21,6*(1-0,83)+12,25)=0,84 Qот=1,626*25600*0,37*((22-(-6))*1,84*0,000001=0,793 Гкал/час По укрупненной формуле, приведенной выше, получается всего 0,149 Гкал/час. Не могу понять, в чем дело? Разъясните пожалуйста! Извините за беспокойство. Анатолий.

Анатолий Коневецкий, Крым, Ялта

Факторы, влияющие на ТН

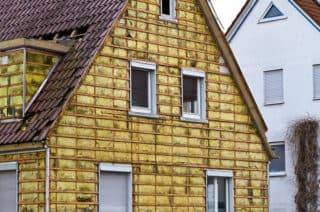

Теплоизоляция – внутренняя или наружная – значительно снижает теплопотери

На потерю тепла влияет множество факторов:

  • Фундамент – утепленный вариант удерживает тепло в доме, неутепленный пропускает до 20%.
  • Стена – у пористого бетона или деревобетона пропускная способность намного ниже, чем у кирпичной стены. Красный глиняный кирпич лучше удерживает тепло, чем силикатный. Важна и толщина перегородки: у стены из кирпича толщиной в 65 см и пенобетона толщиной в 25 см одинаковый уровень теплопотерь.
  • Утепление – теплоизоляция существенно меняет картину. Внешнее утепление пенополиуретаном – лист толщиной в 25 мм – равно по эффективности второй кирпичной стене толщиной в 65 см. Отделка пробкой внутри – лист в 70 мм – заменяет 25 см пенобетона. Специалисты не зря утверждают, что эффективное отопление начинается с правильного утепления.
  • Крыша – скатная конструкция и утепленный чердак снижают потери. Плоская крыша из железобетонных плит пропускает до 15% тепла.
  • Площадь остекления – показатель теплопроводности у стекла очень велик. Какими бы герметичными ни были рамы, сквозь стекло тепло уходит. Чем больше окон и чем больше их площадь, тем выше тепловая нагрузка на здание.
  • Вентиляция – уровень теплопотерь зависит от производительности устройства и частоты использования. Система рекуперации позволяет несколько уменьшить потери.
  • Разница между температурой на улице и внутри дома – чем она больше, тем выше нагрузка.
  • Распределение тепла внутри здания – влияет на показатели для каждой комнаты. Помещения внутри здания остывают меньше: при расчетах комфортной температурой здесь считают величину в +20 С. Торцевые комнаты остывают быстрее – нормальной температурой здесь будет +22 С. На кухне достаточно нагревать воздух до +18 С, так как здесь много других источников тепла: плита, духовка, холодильник.

Обзор программ

Для удобства расчётов применяются любительские и профессиональные программы вычисления гидравлики.

Самой популярной является Excel.

Можно воспользоваться онлайн-расчётом в Excel Online, CombiMix 1.0, или онлайн-калькулятором гидравлического расчёта. Стационарную программу подбирают с учётом требований проекта.

  • HERZ C.O. 3.5 – производит расчёт по методу удельных линейных потерь давления.
  • DanfossCO и OvertopCO – умеют считать системы с естественной циркуляцией.
  • «Поток» (Potok) — позволяет применять метод расчёта с переменным (скользящим) перепадом температур по стоякам.

Следует уточнять параметры ввода данных по температуре — по Кельвину/по Цельсию.

Простые вычисления по площади

Вычислить величину батарей отопления для определенного помещения можно, ориентируясь на его площадь. Это самый простой способ – использовать сантехнические нормы, которые предписывают, что тепловой мощности 100 Вт в час нужно для обогрева 1 кв.м. Надо помнить, что этот метод используется для помещений, у которых потолки стандартной высоты (2,5-2,7 метра), а результат получается несколько завышенным. К тому же он не учитывает таких особенностей, как:

  • число окон и тип стеклопакетов на них;
  • количество в комнате наружных стен;
  • толщина стен здания и из какого материала они состоят;
  • тип и толщина использованного утеплителя;
  • диапазон температур в данной климатической зоне.

Тепло, которое для обогрева комнаты должны давать радиаторы: площадь следует умножить на тепловую мощность (100 Вт). К примеру, для комнаты в 18 кв.м требуется такая мощность батареи отопления:

18 кв.м х 100 Вт = 1800 Вт

То есть, в час для обогрева 18-ти квадратных метров необходимо 1,8 кВт мощности. Этот результат надо поделить на количество тепла, которое в час выделяет секция отопительного радиатора. Если данные в его паспорте указывают, что это составляет 170 Вт, то следующий этап вычислений выглядит так:

1800 Вт / 170 Вт = 10,59

Это число надо округлить до целого (обычно округляется в большую сторону) – получится 11. То есть, чтобы в комнате температура в отопительный сезон была оптимальной, необходимо установить радиатор отопления с 11-ю секциями.

Такой метод подходит только для вычисления величины батареи в помещениях с центральным отоплением, где температура теплоносителя не выше 70 градусов Цельсия.

Есть и более простой способ, который можно применять для обычных условий квартир панельных домов. В этом приблизительном расчете учитывается, что для обогрева 1,8 кв.м площади нужна одна секция. Другими словами, площадь помещения надо разделить на 1,8. Например, при площади 25 кв.м необходимо 14 частей:

25 кв.м / 1,8 кв.м = 13,89

Но такой метод расчета неприемлем для радиатора пониженной или повышенной мощности (когда средняя отдача одной секции варьируется в пределах от 120 до 200 Вт).

Приблизительные методики оценки

Точный расчет отопления помещения – это сложная инженерная задача, которая требует определенной квалификации и наличия специальных знаний. Именно поэтому ее чаще всего поручают специалистам.

Однако, как и в некоторых других случаях, существуют более простые способы, которые дают приблизительную оценку величины необходимой тепловой энергии и могут быть выполнены самостоятельно.

Можно выделить следующие методы определения тепловой нагрузки:

https://youtube.com/watch?v=205s

Расчёт по площади помещения . Существует мнение, что строительство жилых домов обычно производится по проектам, которые уже учитывают климатические особенности конкретного региона и предполагают использование материалов, обеспечивающих необходимый тепловой баланс. Поэтому при устройстве системы отопления с достаточной долей точности можно использовать коэффициент удельной мощности, который не зависит от конкретных особенностей здания.Для Москвы и области этот коэффициент обычно берется равным 100–150 Вт/м 2 , а полная нагрузка вычисляется его умножением на общую площадь помещения.

Учет объема и температуры

Немного более сложный алгоритм позволяет принять во внимание высоту потолков, уровень комфорта в зоне отопления, а также, очень приблизительно, учесть особенности самого здания.Тепловая нагрузка вычисляется по формуле: Q = V*ΔT*K/860. Здесь V – объем (произведение длины, ширины и высоты помещения), ΔT – разница температур внутри и снаружи, К – коэффициент потерь энергии тепла.
Именно с помощью коэффициента К в расчет и закладываются конструктивные особенности здания

Например, для сооружений из двойной кирпичной кладки с обычной кровлей значение К берется из диапазона 1,0–1,9, а для упрощенных деревянных конструкций оно может достигать 3,0–4,0.

Метод укрупненных показателей . Этот метод похож на предыдущий, но используется для определения тепловой нагрузки при устройстве системы отопления больших объектов, например, многоквартирных зданий.

Несмотря на простоту и доступность, указанные методы дают лишь примерную оценку тепловой нагрузки вашего дома или квартиры. Результаты, полученные с их помощью, могут отличаться от реальных как в большую, так и в меньшую сторону. Недостатки устройства маломощной системы отопления очевидны, но и сознательно закладывать необоснованный запас по мощности также нежелательно. Использование более производительного, чем требуется, оборудования приведет к его быстрому износу, перерасходу электрической энергии и топлива.

Комплексный расчет тепловой нагрузки

Помимо теоретического решения вопросов, касающихся тепловых нагрузок, при проектировании выполняется ряд практических мероприятий. В состав комплексных теплотехнических обследований входит термографирование всех конструкций здания, включая перекрытия, стены, двери, окна. Благодаря данной работе удается определить и зафиксировать различные факторы, оказывающие влияния на потери тепла дома или промышленной постройки.

Благодаря теплотехническим обследованиям получают самые достоверные данные, касающиеся тепловых нагрузок и потерь тепла для конкретного здания в течение определенного временного периода. Практические мероприятия позволяют наглядно продемонстрировать то, что теоретические расчеты не могут показать – проблемные места будущего сооружения.

Из всего вышеизложенного можно сделать вывод, что расчеты тепловых нагрузок на ГВС, отопление и вентиляцию, аналогично гидравлическому расчету системы отопления, очень важны и их непременно следует выполнить до начала обустройства системы теплоснабжения в собственном доме или на объекте другого назначения. Когда подход к работе выполнен грамотно, безотказное функционирование отопительной конструкции будет обеспечено, причем без лишних затрат.

Видео пример расчета тепловой нагрузки на систему отопления здания:

Порядок расчета теплоотдачи радиатора отопления

В основе выбора отопительных устройств для установки в доме или квартире лежит максимально точный расчет теплоотдачи радиаторов отопления. Каждому потребителю с одной стороны хочется сэкономить на обогреве жилья и поэтому нет желания приобретать лишние батареи, но если их будет недостаточно, комфортной температуры достичь не удастся.

Способов, как рассчитать теплоотдачу радиатора, существует несколько.

Вариант первый. Это самый простой способ, как рассчитать батареи отопления. в его основе – количество наружных стен и окон в них.

Порядок вычислений следующий:

  • когда в комнате всего одна стена и окно, тогда на каждые 10 «квадратов» площади требуется 1 кВт тепловой мощности приборов отопления (детальнее: «Как рассчитать мощность радиатора отопления — делаем расчет мощности правильно «);
  • если имеется 2 наружные стены, тогда минимальная мощность батарей должна составлять 1,3 кВт на 10 м².

Вариант второй. Он более сложен, но позволяет иметь более точные данные о необходимой мощности приборов.

В данном случае расчет теплоотдачи радиатора (батарей) отопления производится по формуле:

S x h x41, где S — площадь помещения, для которого выполняются вычисления; H — высота комнаты; 41 – минимальная мощность на один кубометр объема помещения.

Полученный итог будет требуемой теплоотдачей для радиаторов отопления. Далее эту цифру делят на номинальную тепловую мощность, которую имеет одна секция данной модели батареи. Узнать эту цифру можно в инструкции, прилагаемой производителем к своему изделию. Результатом расчета батарей отопления станет необходимое количество секций, чтобы теплоснабжение конкретного помещения было эффективным. Если полученное число дробное, тогда его округляют в большую сторону. Лучше небольшой избыток тепла, чем его недостаток.

Обследование тепловизором

Все чаще, чтобы повысить эффективность работы отопительной системы, прибегают к тепловизионным обследованиям строения.

Работы эти проводят в темное время суток. Для более точного результата нужно соблюдать разницу температур между помещением и улицей: она должна быть не менее в 15 о. Лампы дневного освещения и лампы накаливания выключаются. Желательно убрать ковры и мебель по максимуму, они сбивают прибор, давая некоторую погрешность.

Обследование проводится медленно, данные регистрируются тщательно. Схема проста.

Первый этап работ проходит внутри помещения

Прибор двигают постепенно от дверей к окнам, уделяя особое внимание углам и прочим стыкам

Второй этап – обследование тепловизором внешних стен строения. Все так же тщательно исследуются стыки, особенно соединение с кровлей.

Третий этап – обработка данных. Сначала это делает прибор, затем показания переносятся в компьютер, где соответствующие программы заканчивают обработку и выдают результат.

Если обследование проводила лицензированная организация, то она по итогу работ выдаст отчет с обязательными рекомендациями. Если работы велись лично, то полагаться нужно на свои знания и, возможно, помощь интернета.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Тепловые пункты ТП

Теплопункты в соответствии со СНиП * подразделяют на:

  • индивидуальные теплопункты (ИТП) — устраивают для подсоединения отопительных, вентиляционных, технологических систем и ГВС в одном здании;
  • центральные теплопункты (ЦТП) — аналогичного назначения для двух или более объектов.

В теплопунктах предусмотрена установка оборудования, запорно-регулирующей арматуры, контрольно-измерительных, управляющих приборов и автоматики, выполняющих следующие функции:

  • преобразование физического состояния теплоносителя (из парообразного в жидкое) или его свойств;
  • контроль физических характеристик рабочего тела (обязательное присутствие);
  • учет расхода теплоты (наличие обязательно), рабочего тела и количества конденсата;
  • регулировка расхода рабочей среды и ее перераспределение по теплопроводящим контурам (через раздаточные ветви в ЦТП или направление напрямую в линию ИТП);
  • защита теплосети от аварийного превышения параметров носителя;
  • наполнение и подпитывание теплопотребляющих стояков;
  • собирание, охлаждение, возвращение конденсированной жидкости в контур и контроль ее состояния;
  • аккумулирование тепла;
  • подготовка воды для систем ГВС.

ИТП размещают в каждом здании вне зависимости от присутствия ЦТП, его основная функция – присоединение объекта к теплосетям с выполнением мероприятий, не принятых в ЦТП.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
