Расчет вентиляции помещения и площади сечения труб по формулам

Как рассчитать площадь воздуховода различных типов сечений?

Расчёт квадратуры воздуховодов разных сечений имеет свои особенности, так как расход воздуха у них будет значительно отличаться даже при одинаковых параметрах скорости перемещения воздушных масс и площади. Кроме того, при расчёте вентиляционных сетей большой протяжённости и/или разветвленности учитывается влажность и температура воздуха (если она превышает +20°С). А также аэродинамическое сопротивление воздуховодов и фасонных изделий, зависящее от формы и материала изготовления (различные коэффициенты трения). Учёт этих параметров выражается в использовании различных поправочных коэффициентов в расчётных формулах.

Расчёт квадратуры производится по двум параметрам, взятым из нормативов (фактически эти параметры описывают кратность воздухообмена):

1. расход воздуха – R (м³/час);
2. скорость воздушного потока – V (м/с).

Формула площади воздуховодов оперирует параметрами расхода воздуха, взятыми из нормативов:

S = R/k × V, где

K – коэффициент, равный 3600.

Существуют альтернативные формулы, оперирующие другими коэффициентами, к примеру:

S = R × 2,778/V.

При использовании воздуховодов большого сечения существенно снижается уровень шума воздушных потоков и затраты электроэнергии на их перемещение. Однако материалоёмкость таких конструкций значительно выше, что увеличивает их первоначальную стоимость.

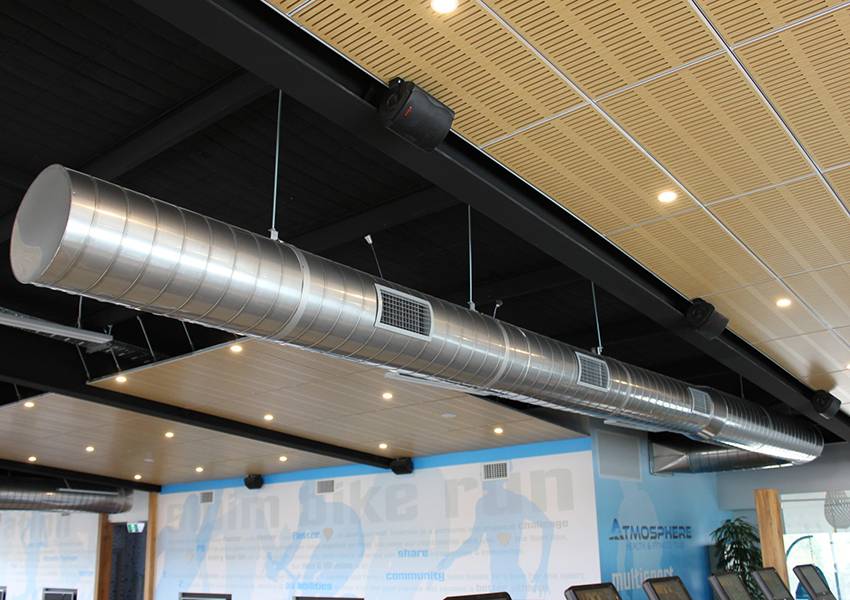

Круглый воздуховод декоративного типа на подвесных держателях

Значительное влияние на эффективность перемещение воздушных потоков оказывает форма сечения. В прямоугольных воздуховодах воздушный поток получает большее сопротивление. Однако прямоугольная форма более удобна для монтажа, особенно при недостатке места, и может размещаться впритык к основным строительным конструкциям. Круглые воздуховоды имеют лучшую аэродинамичность, но не всегда вписываются в интерьер. А изделия с высокими эстетическими показателями имеют гораздо большую стоимость

Учитывая приведённые факты, в качестве альтернативы рекомендуется обратить внимание на овальные воздуховоды, сочетающее в себе эргономичность и эффективность

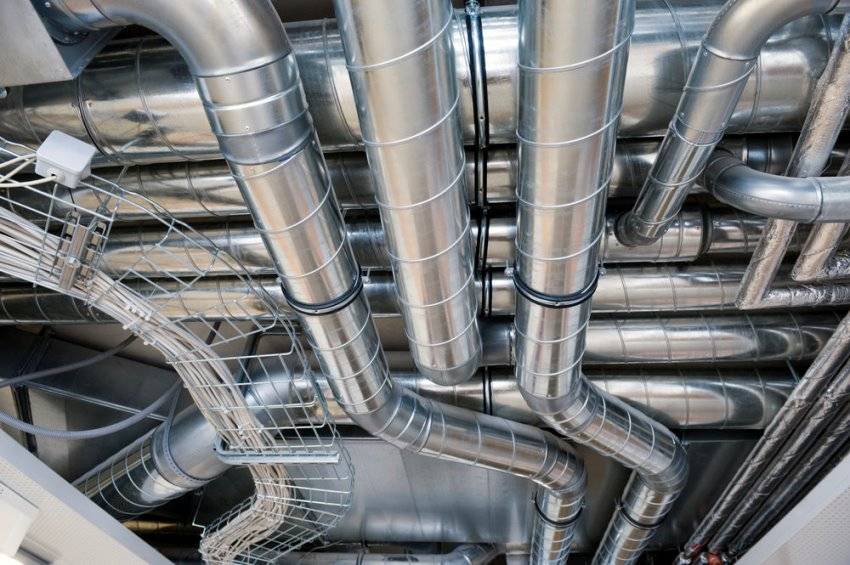

Вентиляционные каналы на предприятии

Как посчитать площадь круглого воздуховода?

Для расчёта диаметра круглого вентканала используется нормативная площадь сечения:

Фактическую площадь получают из формулы:

Как рассчитать площадь воздуховода прямоугольного сечения?

Для прямоугольных коробов используются те же формулы, что и для круглых. Длину сторон вычисляют по формуле:

Dп – диагональ прямоугольника, вписанного в круг (фактически эквивалентный диаметр круга);

a, b – стороны.

Фактическая площадь узнаётся из формулы:

Также для вычисления основных параметров проектировщики используют таблицы.

Таблица основных параметров площади и формы сечений

Расчёт площади овального воздуховода

Диаметры овального воздуховода вычисляются по его площади. Используются следующие формулы:

Диаметр:

Р – периметр окружности овалоида,

Площадь овального воздуховода вычисляется по формуле:

a, b – большой и малый диаметр овала, соответственно.

Овальные воздушные каналы сочетают в себе преимущества прямоугольных и круглых

Определение расхода воздуха по кратности

Данный типовой расчет приточно-вытяжной вентиляции выполняется отдельно для каждой комнаты квартиры либо загородного коттеджа. Чтобы выяснить расход воздушных масс по зданию в целом, полученные результаты суммируются. Используется довольно простая формула:

Расшифровка обозначений:

• L – искомый объем приточного и вытяжного воздуха, м³/ч;
• S – квадратура помещения, где рассчитывается вентиляция, м²;
• h – высота потолков, м;
• n – число обновлений воздушной среды комнаты в течение 1 часа (регламентируется СНиП).

Пример вычисления. Площадь гостиной одноэтажного здания с высотой потолков 3 м составляет 15.75 м². Согласно предписаниям СНиП 31-01-2003, кратность n для жилых помещений равна единице. Тогда часовой расход воздушной смеси составит L = 15.75 х 3 х 1 = 47.25 м³/ч.

Аналогичные расчеты делаются по всем остальным комнатам, разрабатывается схема организации воздухообмена (естественной или принудительной) и определяются размеры вентиляционных каналов (смотрим пример ниже). Автоматизировать и ускорить процесс поможет расчетная программа.

Из какого материала выбрать воздуховод?

На рынке представлено несколько видов труб, отличающиеся между собой материалом изготовления:

Преимущества пластиковых труб:

• низкая себестоимость, если сравнивать с воздуховодами из других материалов;
• антикоррозийные поверхности не нуждаются в дополнительной защите или обработке;
• простота в обслуживании, при чистке можно использовать любые моющие средства;
• большой выбор диаметров труб ПВХ труб вентиляции;
• простая установка, также, при необходимости, легко проводится демонтаж конструкции;
• на поверхности не скапливаются загрязнения за счет гладкости;
• при нагревании не происходит выделения вредных и токсичных веществ для здоровья человека.

Металлические воздуховоды изготавливаются из оцинковки или нержавеющей стали, при рассмотрении характеристик можно выделить следующие достоинства:

• оцинкованные и нержавеющие трубы разрешается использовать на объектах с повышенной влажностью и частыми перепадами температур;
• влагостойкость – конструкции не подвержены образованию коррозии и ржавчины;
• высокие показатели термостойкости;
• относительно небольшой вес;
• простой монтаж – необходимы базовые знания.

В качестве материала для изготовления гофрированных воздуховодов применяется алюминиевая фольга. Основные плюсы:

• при установке образуется минимальное число соединений;
• легкость демонтажа;
• при необходимости трубопровод размещается под любым углом.

Преимущества тканевых конструкций:

• мобильность – легко устанавливаются и демонтируются;
• не возникает проблем при транспортировке;
• отсутствие конденсата при любых условиях эксплуатации;
• маленькая масса облегчает процесс крепежа;
• не нужно проводить дополнительную изоляцию.

Правила использования измерительных устройств

При измерении скорости потока воздуха и его расхода в системе вентиляции и кондиционирования нужен правильный подбор приборов и соблюдение следующих правил их эксплуатации.

Это позволит получить точные результаты расчета воздуховода, а также составить объективную картину системы вентиляции.

Для того, чтобы зафиксировать средние показатели расхода, нужно выполнить несколько замеров. Их количество зависит от диаметра трубы или от размера сторон, если канал прямоугольной формы

Соблюдайте режим температур, который обозначен в паспорте прибора. Также следите за положением сенсора зонда. Он должен быть всегда ориентирован точно навстречу потоку воздуха.

Если не соблюдать это правило, результаты измерений будут искажены. Чем больше будет отклонение сенсора от идеального положения, тем выше будет погрешность.

Расчет площади воздуховодов: калькулятор

Онлайн-калькулятор является бесплатным приложением, которое можно без труда найти в интернет-сети, воспользовавшись поисковой системой браузера. Существуют некоторые инструкции, позволяющие вам разобраться в нюансах использования данной программы.

В первую очередь стоит запомнить, что все необходимые геометрические параметры обязательно указываются в миллиметрах. Это позволяет выполнить максимально точное вычисление площади воздуховода. Онлайн-калькулятор также используется для определения габаритов соединительных элементов (например, переходников) и дефлекторов.

В некоторых случаях проект составляется с учетом количества швов. Для этого в специальном окошке, которое, как правило, находится в конце списка, требуется поставить галочку и ввести соответствующую цифру. Для вычисления параметров воздушно-транспортной сети можно воспользоваться дробными значениями. Тогда не стоит забывать о точке, которая играет роль разделительного знака.

Нельзя забывать включать в свои расчеты показатель сопротивления воздуха

После заполнения всех полей остается нажать на кнопку «Рассчитать». Программа должна моментально выдать значение, соответствующее заданным параметрам. Таким образом, использование онлайн-калькулятора является простым и быстрым способом определения квадратуры коммуникации.

С помощью таких нехитрых программ можно определить не только параметры сечения канала, но и другие показатели. Калькулятор позволяет найти скорость перемещения воздушных масс, сопротивление и потери давления в системе, а также выполнить расчет теплоизоляции воздуховода.

Потери давления на местных сопротивлениях

В сети воздуховодов есть места наибольшего сопротивления потоку воздуха: повороты, изгибы, тройники, места изменения сечения на переходниках. Расчёт их аэродинамических потерь производится отдельно, так как каждый тип фасонного изделия имеет индивидуальные коэффициенты сопротивления.

Таблица коэффициентов местного сопротивления (КМС) для различных фасонных изделий

Формула потери давления на каждом участке местного сопротивления с учётом коэффициентов:

где S – скорость, ρ – плотность воздуха.

Общая формула потери давления в фасонных изделиях:

Σξ – сумма параметров местных сопротивлений.

Звуко- и теплоизоляция вентиляционных коробов

Зачем нужен расчёт площади воздуховодов и фасонных изделий?

Определение квадратуры воздуховодов необходимо для создания эффективно функционирующей вентиляционной системы и оптимизации её характеристик:

• объёмы перемещаемого воздуха;
• скорости воздушных масс;
• уровня шума;
• энергопотребления.

Кроме того, расчёт должен обеспечивать целый перечень дополнительных эксплуатационных характеристик. К примеру, надлежащий температурный режим в помещении. То есть вентиляционная система должна удалять избыток тепла и влажности или минимизировать теплопотери. При этом максимальная/минимальная температура и скорость поступающего в помещение воздуха приводятся к соответствующим нормативам.

Регулируются и качественные параметры поступающего воздуха, а именно: его химический состав, количество взвешенных частиц, наличие и концентрация взрывоопасных элементов и т.п.

Вентиляционная решётка короба квадратного сечения

Расчет естественной канальной системы

Расчет естественной вентиляции канального типа сводится к определению сечения воздуховодной трубы. На основании полученных данных можно узнать, какое сопротивление наблюдается при прохождения воздушных масс.

Формулы для аэродинамического расчета систем естественной вентиляции.

Этот показатель рассчитывается из R (потерь на трение) и Z (местного сопротивления) для определенной длины участка:

р = R*l + Z.

Площадь сечения воздуховодной трубы определяется по формуле:

F = L / (3600*V), где:

• V — число скорости воздушной массы;
• L — расход.

Потери давления определяются с учетом данных в специальных номограммах, которые используются для круглых воздуховодных труб. При прямоугольном сечении надо дополнительно узнать соответствующий им диаметр круглого воздуховода (равновеликого прямоугольному). Для этого применяется формула:

dЭ = 2 а b / (а + b),

где а, b — это значения сторон прямоугольной трубы.

http://1poclimaty.ru/youtu.be/MY0jFqnozSM

В помещении могут использоваться различные воздуховодные трубы. Потери давления в системе естественной вентиляции обычно составляют около 90%. Для преодоления сопротивления необходимо узнать размер таких потерь, для чего используется следующая формула:

Z = Σξv 2ρ/2, где:

• Σξ представляет собой сумму всех коэффициентов сопротивления, которые возникают на каждом отдельном участке воздуховодных труб;
• v2ρ/2 — значение динамического давления, которое определяется только по номограмме.

http://1poclimaty.ru/youtu.be/PACExpg9fP4

Расчет кондиционирования для любого помещения — это важный этап, которым пренебрегать нельзя

И особенно важно это не только для принудительной, но и для естественной вентиляции, так как она используется чаще всего. Расчет системы включает не только определение диаметра труб, но и уточнение сопротивления, давления

Расчет системы вентиляции исходя из площади помещения

При вычислении нормативов таким способом, необходимо сделать отдельный расчёт по каждой комнате. При этом площадь умножают на 3. Для того, чтобы вычислить расчётную мощность приточной вентиляции, нужно просуммировать результаты по всем жилым комнатам: гостиной, детской, спальне, кабинету.

расчет системы вентиляции исходя из площади помещения

Чтобы получить расчётную мощность вытяжки, потребуется сложить показатели для кухни, ванной, туалета, коридора. Обе этих величины должны быть равны. Если расчётный объём удаляемого воздуха недостаточен, необходимо усилить вытяжную вентиляцию. Один из способов — применить для этого достаточно мощные вентиляторы.

Расчёт выбросов

Объём воздухообмена и интенсивность работы системы зависят от двух этих параметров:

• Нормы, требования и рекомендации, прописанные в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», а также другой, более узкоспециализированной нормативной документации.
• Фактические выбросы. Рассчитываются по специальным формулам для каждого источника, и приведены в таблице:

Тепловыделения, Дж
Двигатель электрический		N – мощность двигателя по номиналу, Вт; K1 – загрузочный коэффициент 0,7-0,9 k2η – коэффициент работы в одно время 0,5-1.
Приборы освещения
Человек		n – расчётное число людей для этого помещения; q – количество теплоты, которое выделяет организм одного человека. Зависит от температуры воздуха и интенсивности работы.
Поверхность бассейна		V – скорость движение воздуха над водной поверхностью, м/с; Т – температура воды, С F – площадь водного зеркала, м2
Влаговыделение, кг/ч
Водная поверхность, например бассейн		Р – коэффициент массоотдачи; F-площадь поверхности испарения, м2; Рн1, Рн2 – парциальные давления насыщенного водяного пара при определенной температуре воды и воздуха в помещении, Па; РБ – давление барометрическое. Па.
Мокрый пол		F – площадь мокрой поверхности пола, м2; tс, tм – температуры воздушных масс, замеренные по сухому/мокрому термометру,С.

Используя данные, полученные в результате вычисления вредных выделений, проектировщик продолжает рассчитывать параметры вентиляционной системы.

Вычисляем диаметры вентканалов

Дальнейшие расчеты несколько сложнее, поэтому каждый этап мы сопроводим примерами вычислений. Результатом станет диаметр и высота вентиляционных шахт нашего одноэтажного здания.

Весь объем вытяжного воздуха мы распределили на 3 канала: 100 м. куб. принудительно удаляет вытяжка на кухне в период включения плиты, оставшийся 271 кубометр уходит по двум одинаковым шахтам естественным образом. Расход через 1 воздуховод получится 271 / 2 = 135.5 м³/ч. Площадь сечения трубы определяется по формуле:

• F – площадь поперечного сечения вентканала, м²;
• L – расход вытяжки через шахту, м³/ч;
• ʋ — скорость движения потока, м/с.

Как рассчитать сечение и диаметр одной трубы в примере:

1. Находим размер поперечника в квадратных метрах F = 135.5 / 3600 х 1 = 0.0378 м².
2. Из школьной формулы площади круга определяем диаметр канала D = 0.22 м. Выбираем ближайший больший воздуховод из стандартного ряда – Ø225 мм.
3. Если речь идет о заложенной внутрь стены кирпичной шахте, то под найденное сечение подойдет размер вентканала 140 х 270 мм (удачное совпадение, F = 0.0378 м. кв.).

Кирпичные шахты имеют строго фиксированные размеры — 14 х 14 и 27 х 14 см Диаметр отводящей трубы под бытовую вытяжку считается аналогичным образом, только скорость потока, нагнетаемого вентилятором, принимается больше – 3 м/с. F = 100 / 3600 х 3 = 0.009 м² или Ø110 мм.

4 Общеобменная вентиляция

Воздухообмен для общеобменных систем определяют в зависимости от способа удаления лишней тепловой энергии из помещения и разбавления отработанной воздушной среды, в которой содержатся вредные компоненты, чистым потоком воздуха до допускаемой нормативными документами концентрации.

Необходимый объем приточного воздуха для отведения избыточной тепловой энергии рассчитывается по формуле:

L 1 = Q изб. / C * R *(T уд. — T пр.), где

• Qизб (кДж/ч) — избыточный объем тепловой энергии.
• C (Дж/кг*К) — теплоемкость воздуха (постоянная величина = 1,2 Дж/кг*К).
• R (кг/м3) — плотность воздуха.
• T уд. (ºС) — температура удаляемой воздушной массы из помещения.
• T пр. (ºС) — температура свежего воздуха, забираемого с улицы.

Температура внешней среды зависит от времени года и географического расположения промышленного объекта. Температуру отработанной воздушной среды в цехе обычно принимают выше на 5 ºС от внешней температуры. Плотность воздуха равна 1,225 кг/куб.м.

Чтобы рассчитать вентиляцию в помещении нужно вычислить необходимый объем приточного воздуха, для сокращения концентрации вредных веществ в воздушной смеси до установленных норм. Этот параметр вычисляется по следующей формуле:

L = G/ G уд. — G пр., где

• G (мг/ч) — количество выделяемых вредных элементов.
• G уд. (мг/м3) — концентрация вредных компонентов в удаляемом воздухе.
• G пр. (мг/м3) — концентрация вредных компонентов в приточном воздухе.

Спроектировать и установить правильно можно любую вентиляционную систему, если подойти к делу грамотно, соблюдая все требования, установленные нормативной документацией.

3 Вытяжная система

Прежде чем осуществлять расчет вытяжной вентиляции стоит внимательно изучить требования нормативных документов. Согласно СНиП необходимое количество чистого воздуха зависит от человеческой активности:

• 20 куб. м./час — при малой активности;
• 40 куб. м./час — при средней;
• 60 куб. м./час — при высокой.

Далее, нужно учитывать количество людей, находящихся в одном помещении и объем здания. А также необходимо знать кратность воздухообмена за один час. Для спальных помещений ее показатель равен 1 (однократный), для бытовых — 2 (двукратный), для кухни, туалета, ванной, кладовки — 3 (трехкратный).

Пример расчета системы вентиляции для бытовой комнаты площадью 20 кв. м, высотой потолка — 2,5 м, в которой постоянно находятся 2 человека со средней активностью:

• V = S х Н, где V — объем комнаты, S — площадь, Н — высота.
• V = 20 х 2,5 = 50 куб. м.
• Показатель кратности равен 2, средняя активность — 40 куб. м/ч на одного человека.
• Производительность вентиляции по кратности — V х 2 = 100 куб. м./ч.
• Производительность по активности людей — 40 х 2 = 80 куб. м./ч.

Вычисляем диаметры вентканалов

Дальнейшие расчеты несколько сложнее, поэтому каждый этап мы сопроводим примерами вычислений. Результатом станет диаметр и высота вентиляционных шахт нашего одноэтажного здания.

Весь объем вытяжного воздуха мы распределили на 3 канала: 100 м. куб. принудительно удаляет вытяжка на кухне в период включения плиты, оставшийся 271 кубометр уходит по двум одинаковым шахтам естественным образом. Расход через 1 воздуховод получится 271 / 2 = 135.5 м³/ч. Площадь сечения трубы определяется по формуле:

• F — площадь поперечного сечения вентканала, м²;
• L — расход вытяжки через шахту, м³/ч;
• ʋ — скорость движения потока, м/с.

Справка. Скорость воздуха в каналах естественной вентиляции лежит в пределах 0.5–1.5 м/с. В качестве расчетного значения принимаем средний показатель — 1 м/с.

Как рассчитать сечение и диаметр одной трубы в примере:

1. Находим размер поперечника в квадратных метрах F = 135.5 / 3600×1 = 0.0378 м².
2. Из школьной формулы площади круга определяем диаметр канала D = 0.22 м. Выбираем ближайший больший воздуховод из стандартного ряда — Ø225 мм.
3. Если речь идет о заложенной внутрь стены кирпичной шахте, то под найденное сечение подойдет размер вентканала 140×270 мм (удачное совпадение, F = 0.378 м. кв.).

Диаметр отводящей трубы под бытовую вытяжку считается аналогичным образом, только скорость потока, нагнетаемого вентилятором, принимается больше — 3 м/с. F = 100 / 3600×3 = 0.009 м² или Ø110 мм.

Общие требования к системам вентиляции

1. Вытяжной воздух выбрасываем наружу выше кровли. При естественной вытяжной вентиляции, все каналы выводят выше кровли. При механической вытяжной вентиляции – воздуховод так же выводят выше кровли либо внутри здания, либо снаружи.
2. Забор свежего воздуха при механической системе приточной вентиляции осуществляется с помощью заборной решетки. Ее необходимо размещать минимум на два метра выше уровня земли.
3. Движение воздуха необходимо организовывать таким образом, чтобы воздух из жилых помещений двигался в направлении помещений с выделением вредностей (санузел, ванная, кухня).

В этой статье мы разобрали, какими бывают системы вентиляции и как рассчитывается необходимый воздухообмен. Эта информация поможет Вам правильно подобрать систему вентиляции и обеспечить максимально комфортный для жизни микроклимат в Вашем доме.

Формула расчёта площади воздуховодов

Площадь воздуховодов определяется путём перемножения периметра сечения воздуховода на длину воздуховода:

S = П·L, где П и L — соответственно, периметр и длина воздуховода в метрах.

Важно помнить о размерности величин в формуле, приведённой выше. Обычно сечение воздуховода задаётся в миллиметрах (например, диаметр 250 или сечение 500×250), а длина — в метрах (например, 5 метров)

Но в формулу необходимо подставлять все величины, выраженные в метрах. Причем, предварительно следует вычислить длину периметра сечения воздуховода.

Для упрощения задачи по расчету площади воздуховодов применяют готовые формулы для круглых и прямоугольных воздуховодов.

Факторы, влияющие на минимально необходимую мощность вентиляционной системы

Во-первых, на качество вентиляции влияет загрязнение воздуха. В производстве встречаются следующие виды выделений вредных веществ:

• теплота, выделяемая работающим оборудованием,
• испарения и пары вредных веществ,
• выделения различных газов,
• влажность,
• выделения людей (пот, дыхание и т.п.).

Практически на всех предприятиях присутствуют хотя бы какие-то из этих загрязнений. Высчитывая мощность системы вентиляции, их надо брать в расчет. Приточно-вытяжная вентиляция должна выполнять следующие функции:

1. Удаление вредных веществ.
2. Удаление излишков влаги.
3. Очистка загрязненного воздуха.
4. Удаленный выброс вредных веществ.
5. Регуляция температуры помещения, поглощение излишнего тепла.
6. Наполнение помещения чистым воздухом.
7. Нагрев, охлаждение или увлажнение поступающего воздуха.

Все эти функции требуют определенных затрат мощности при работе вентиляционной системы. Поэтому при ее установке необходимо выбрать и рассчитать все необходимые параметры.

При проектировании устройства вентилирования рассчитывают расход воздуха по формуле:

Lотс = 3600FWо.

• F обозначает суммарную площадь проемов в м2,
• Wо — среднее значение скорости втягивания воздуха. Эта функция зависит от степени загрязненности воздуха и характера выполняемых операций.

Еще один фактор, влияющий на мощность вентиляции — это подогрев поступающего воздуха. Чтобы затраты были меньше, используют рециркуляцию: часть очищенного воздуха нагревается и возвращается в помещение. При этом должны быть соблюдены следующие правила:

• снаружи должно поступать не менее 10% чистого воздуха, а в обратно поступающем воздухе вредных примесей не должно быть более 30%;
• запрещается применение рециркуляции на производстве, где в воздухе присутствуют взрывоопасные вещества, вредные микроорганизмы, выбросы, относящиеся к 1-3 классу опасности.

Технические расчеты бесплатно и анонимно =)

• Отопление
  • Расчет тепловой нагрузки по укрупненным показателям МДК 4-05.2004
  • Расчет диаметра коллектора
  • Расчет расширительного бака для отопления
  • Расчет количества ступеней теплообменника ГВС
  • Расчет нагрева ГВС
  • Расчет длины компенсаторов температурных удлинений трубопроводов
  • Расчет скорости воды в трубопроводе
  • Разбавление пропилен и этиленгликоля
  • Расчет диаметра балансировочной шайбы
  • Проверка работоспособности элеваторной системы отопления
  • кг/с в м3/ч. Перевод массового расхода среды в объемный.
  • Онлайн замена радиаторов Prado на Purmo
  • Примеры гидравлических расчетов систем отопления
  • Sanext
    • Расчет диаметра и настройки клапана Sanext DPV
    • Расчет этажного коллектора системы отопления Sanext
    • Маркировка РКУ Sanext
    • Замена клапана Danfoss AB-QM на Sanext DS
    • Быстрая замена L и T-образных трубок на трубу Стабил
• Вентиляция
  • Расчет гравитационного давления
  • Расчет расхода воздуха на удаление теплоизбытков
  • Расчет теплоснабжения приточных установок
  • Расчет осушения помещений по методике Dantherm
  • Расчет эквивалентного диаметра и скорости воздуха в воздуховоде
  • Расчет дымоудаления с естественным побуждением
  • Расчет площади воздуховодов и фасонных частей онлайн
  • Расчет естественной вентиляции онлайн
  • Расчет потерь давления на местных сопротивлениях
  • Расчет воздушного отопления совмещенного с вентиляцией
  • Расчет вентиляции в аккумуляторной
  • Расчет температуры приточного и вытяжного воздуха системы вентиляции
  • Расчет углового коэффициента луча процесса
  • Кратности воздухообмена и температуры воздуха
  • Расчет количества облучателей-рециркуляторов медицинских по Р 3.5.1904-04
• Кондиционирование
  • Расчет мощности кондиционера по теплопритокам в помещение
  • Расчет теплопритоков от солнечной радиации. Инсоляция помещения.
  • Расчет теплопоступлений от источников искусственного освещения
  • Расчет теплопоступлений от оборудования
  • Расчет теплопоступлений от людей
  • Расчет теплопритоков и влаги от остывающей еды
  • Расчет теплопоступлений от инфильтрации воздуха
  • Расчет полной теплоты из явной теплоты
• Водоснабжение
  • Расчет сопротивления в трубопроводе ВК
  • Расчет глубины промерзания грунта
  • Расчетные расходы дождевых вод
• Газоснабжение
  • Технико-экономический расчет тепла и топлива
  • Расчет диаметра газопровода
  • Расчет теплотворной способности энергоносителей
• Смета
  • Расчет площади окраски металлического профиля
  • Расчет площади окраски чугунных радиаторов
  • Расчет расхода теплоизоляции с учетом коэффициента уплотнения
  • Расчет количества досок из кубометра древесины
  • Примеры смет
    • Пример сметы на авторский надзор
    • Пример сметы на перебазирование техники
    • Пример расчета коэффициента к ФОТ при сверхурочной работе.
    • Пример расчета коэффициента к ФОТ при многосменном режиме работы.
    • Пример расчета коэффициента к ФОТ при вахтовом методе работы.
    • Списание материалов в строительстве. Пример формы отчета.
    • Списание материалов в строительстве. Пример формы ведомости.
• Разные
  • Конвертер технических величин
  • Проверка показаний теплосчетчика онлайн
  • Расчет категории склада для хранения муки
  • Линейная интерполяция онлайн
  • Онлайн расчет маржинальности и точки безубыточности
  • НДС калькулятор онлайн, расчет %
  • Юнит-экономика онлайн калькулятор
  • Расчет стоимости покупки автомобиля по доходу семьи
  • Расчет стоимости системы учета энергоресурсов
  • Калькулятор технологии домашнего виноделия
  • На всю котлету
  • Закон Ома
  • Расчет фундамента
  • Статьи
    • Нормы
    • Сравнение типов отопительных приборов
    • Настройка AutoCAD
    • Температура воздуха в Краснодаре за 10 лет зимой
    • Сравнение ИП с ООО
• Вход

Итог

Зная воздушный баланс жилого дома, подбирают размер сечения воздуховодов. Чаще всего используют прямоугольные каналы с соотношением сторон 3:1 или круглые.

План вентиляции в доме Источник sustaintrust.org.nz

Для удобного расчета сечения можно воспользоваться онлайн калькулятором или диаграммой, где учитываются скорость и расход воздуха.

При вентиляции с естественным побуждением скорость в магистральных и ответвляющихся воздуховодах принимают равной 1 м/ч. В принудительной системе 5 и 3 м/ч соответственно.

При требуемом воздухообмене 200 м/ч достаточно выполнить естественную систему вентиляции. При больших объемах перемещаемого воздуха применяют смешанную рециркуляцию. В каналах монтируют рассчитанные по производительности приборы, которые обеспечат необходимые параметры микроклимата.

Оценок 0
