Принцип классификации воздуховодов
Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.
Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.
Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.
Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.
Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.
Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.
Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м
У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды (гофру) в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.
К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.
Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.
Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим
Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.
Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.
Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.
Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.
Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.
Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном виде воздуховодов.
а-з – установка горизонтальных воздуховодных каналов; и-к – вертикальных каналов; а, и – крепление к стенам; б, в, г, к – фиксация к колоннам; д, в – к перекрытиям; е, з – к формам и прогонам. Конструктивные элементы: 1 – консоль; 2 – тяга; 3 – хомут; 4 – воздуховод; 5 – траверса; 6 – стяжной болт; 7 – накладка
Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.
Воздуховоды для вентиляции: преимущества, недостатки
Существуют жесткие и гибкие воздуховоды для вентиляции, имеющие свои преимущества и недостатки.
Жесткие вентиляционные трубы дешевле, отличаются прочностью и надежностью, но требуют большего количества соединительных элементов.
Гибкие коммуникации проще, удобнее в монтаже, позволяют легко реализовать сложные конфигурации прокладываемой трассы.
Воздуховоды по форме сечения
В зависимости от сечения различают воздуховоды:
- круглые – используемые чаще всего;
- прямоугольные – выбор профессионалов;
- эллиптические – редко применяемые.
Круглый вариант позволяет уменьшить расход материала, улучшает распределение воздуха, отличается увеличенной жесткостью, прочностью.
Прямоугольная форма упрощает крепление воздуховодов вентиляции при их установке. Она также при равном сечении имеет меньшую высоту, что нередко является важным фактором для размещения вентиляционных коммуникаций.
Эллиптическое сечение обладает промежуточными характеристиками, но является более сложным в изготовлении.
Для круглых и эллиптических воздуховодов используются спиральные или прямошовные конструкции.
Как выбрать материал воздуховода
По используемым в производстве материалам воздуховоды подразделяются на:
- металлические;
- тканевые;
- полимерные.
Металл является классическим материалом для изготовления труб вентиляции. К его преимуществам относятся:
- прочность, долговечность;
- стойкость к влаге – особенно у нержавеющей и оцинкованной стали;
- износостойкость;
- удобство монтажа;
- надежность;
- устойчивость к высоким температурам.
Для помещений с повышенной влажностью при значительных температурах рекомендуется использовать оцинкованную сталь. В особо сложных условиях применяется «нержавейка». Для гибких воздуховодов часто используется фольга алюминиевая.
Следует знать, что изготовление вентиляционных воздуховодов из металла и монтаж оборудования, требуют особых навыков, профессиональных инструментов для работы.
Все большее применение находят воздуховоды из пластика. Они отличаются:
- низкой стоимостью;
- малым весом;
- уменьшенным сопротивлением потоку;
- легкостью очистки;
- возможностью упрощенного монтажа;
- высокой герметичностью;
- устойчивостью к коррозии.
В качестве материала широко используются полиуретан, полипропилен и особенно часто поливинилхлорид. Особенно удобны гибкие пластмассовые воздуховоды.
Воздуховоды из ткани не нуждаются в теплоизоляции и характеризуются:
- чрезвычайно малым весом;
- легкостью перевозки и монтажа;
- отсутствием конденсата на поверхности при работе.
В основном их изготавливают из полиэфирного волокна.
Способы крепления и монтаж воздуховодов

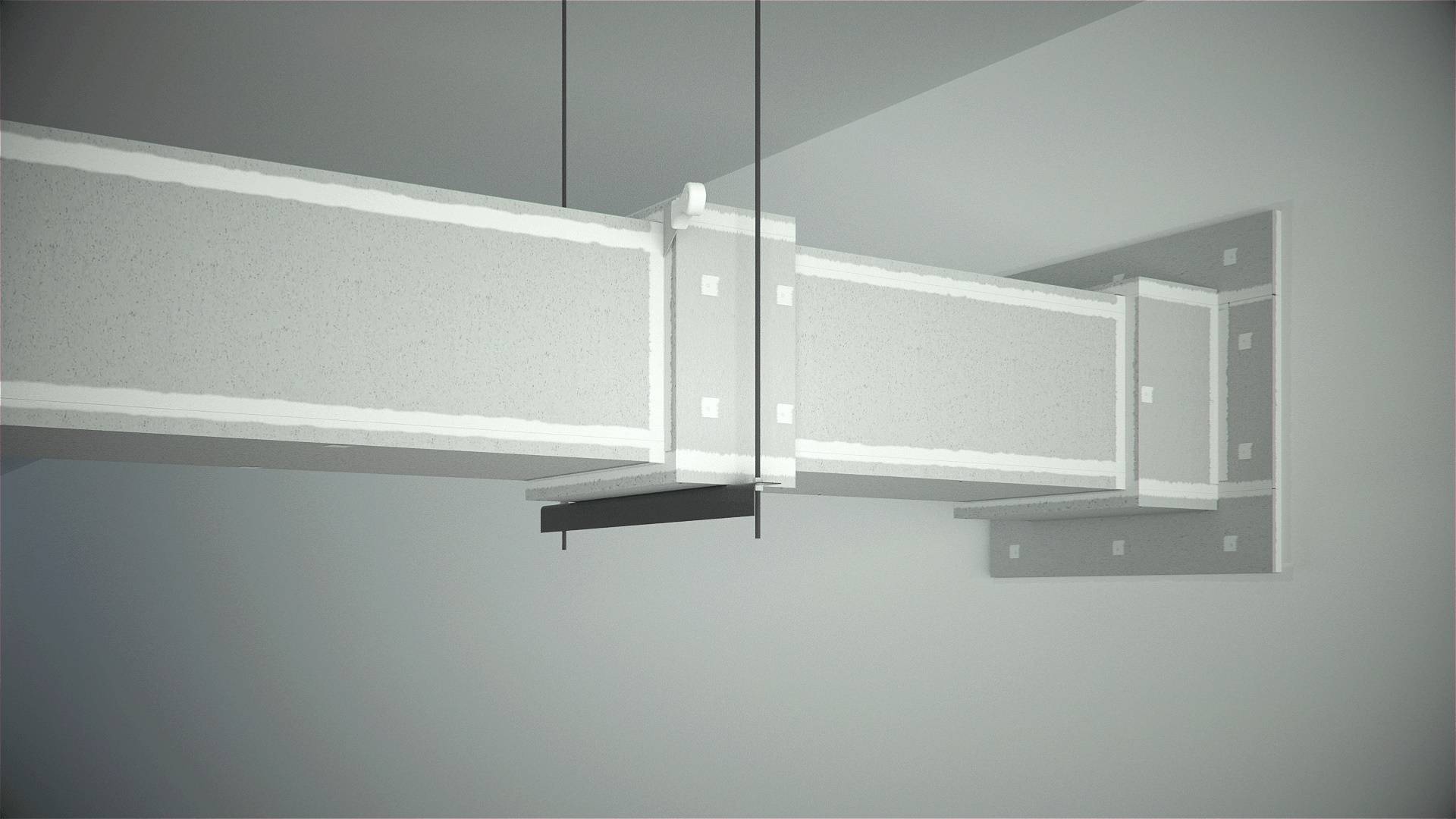

Первым методом является крепление с помощью шпильки и профиля. Он является одним из самых распространенных в профессиональной среде, осуществляется посредством L- и Z- образного профиля. При этом к коробу профиль крепится посредством саморезов. В месте фиксации на шпильку ставятся резиновые уплотнители для снижения уровня шума и гашения вибрации.
При монтаже крупных магистральных вентиляционных каналов чаще всего используют шпильки и траверсы. Канал опирается на траверсу, а шпильки ограничивают возможные боковые смещения. Также для лучшей фиксации может применяться резиновое уплотнение
Такое крепление оставляет воздуховод герметичным, что очень важно при установке звуко- и теплоизолирующих элементов
Пластиковые воздуховоды отличаются невысокой стоимостью, отсутствием коррозии, лёгкостью монтажа
Крепление хомутом и шпилькой является предпочтительным для монтажа круглых каналов. Короткие участки гибкого воздуховода можно крепить без шпильки.
Универсальным является крепление перфолентой. Метод подходит для прямоугольного и круглого пластикового воздуховодов. Наряду с дешевизной установки конструкция не имеет жесткости и может ощутимо вибрировать.
Монтаж гибкого гофрированного воздуховода
Гибкие и полужесткие каналы небольшого сечения, как правило, используются в квартирах в качестве воздуховодов для кухонных вытяжек. Монтаж проводится в несколько этапов:
- разметка магистрали проводится согласно проектным чертежам или собственной схеме установки. На потолке проводятся линии для обозначения траектории прохода каналов;
- установка креплений. Для предотвращения провисания, дюбеля крепятся через каждые 40 см вдоль линии разметки, на них фиксируют хомуты;
Гибкий воздуховод идеально подходит для установки в ограниченном пространстве
- измерение длины воздуховода. Замер рукавов нужно проводить при их максимальном натяжении;
- для нарезки можно использовать острый нож или ножницы, а проволоку каркаса перекусывать кусачками. Изоляция режется только в перчатках;
- для наращивания длины воздуховода – две части рукава надеваются на соединительный фланец и фиксируются хомутом;
- конец рукава совмещается с патрубком или фланцем вентиляционной решетки;
- далее проводится непосредственный монтаж гибкого воздуховода. Рукав под натяжением проводится через установленные хомуты до места соединения с центральной магистралью;
- отдельный отвод делается для каждого предусмотренного проектом отверстия.
Монтаж гибкого теплоизолированного воздуховода
Установка теплоизолированного воздуховода проводится аналогичным способом, однако есть некоторые нюансы: при нарезке или совмещении рукава нужно отвернуть слой изоляции, далее отрезать/соединить внутренний каркас и фланец, герметизировать соединение, после чего вернуть теплоизоляцию в исходное положение, снова закрепить и заизолировать.
При изготовлении теплоизолированного воздуховода применяют минеральную вату или стекловату
Теплоизоляционная оболочка соединяется с телом воздуховода алюминиевой лентой и хомутами. Ими же изолируется внешний слой.
Стоит принять во внимание, что фланцевое соединение может оказаться слабым местом при монтаже звукоизолированного воздуховода. Шумопоглощение повышается полным надеванием канала на патрубок (без зазоров)
Для герметизации применяют те же материалы.
Расчет воздуховодов
Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.
Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком
Расчет производительности по воздуху системы вентиляции

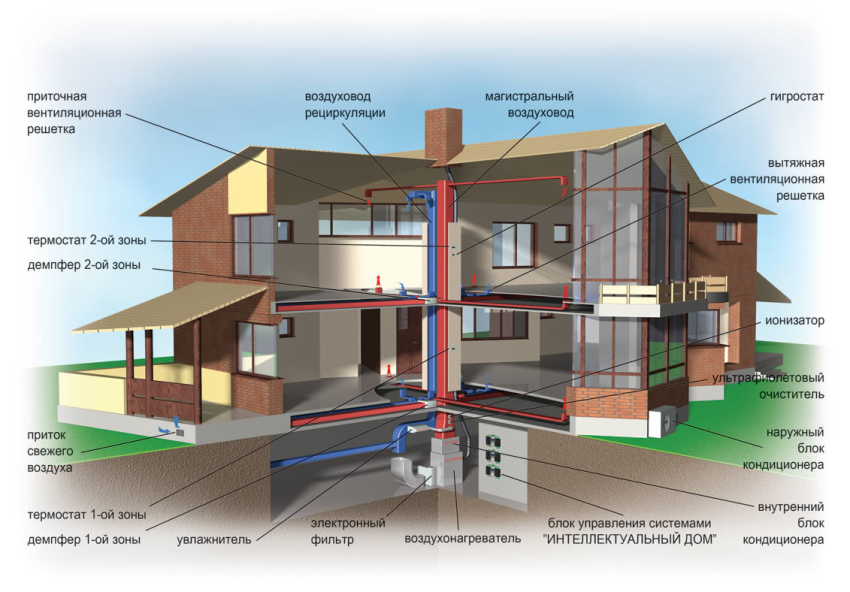

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.
Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м³/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м³/ч
Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении
Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.
Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект
Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.
Расчет по количеству людей:
L = N х Lnorm, где
L – мощность приточной вентиляции, м³/ч;
N – число людей;
Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м³/ч, в состоянии сна – 30 м³/ч).
Расчет по кратности воздухообмена:
L = b х S х H, где
L – мощность приточной вентиляции, м³/ч;
b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);
S – площадь помещения, м²;
H – вертикальные размеры помещения (высота), м².
После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:
- комнаты и квартиры – 100-500 м³/ч;
- коттеджи – 500-2000 м³/ч;
- офисы – 1000-10000 м³/ч
Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости
Методика расчета сечения воздуховодов
Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.
Статья по теме:
Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

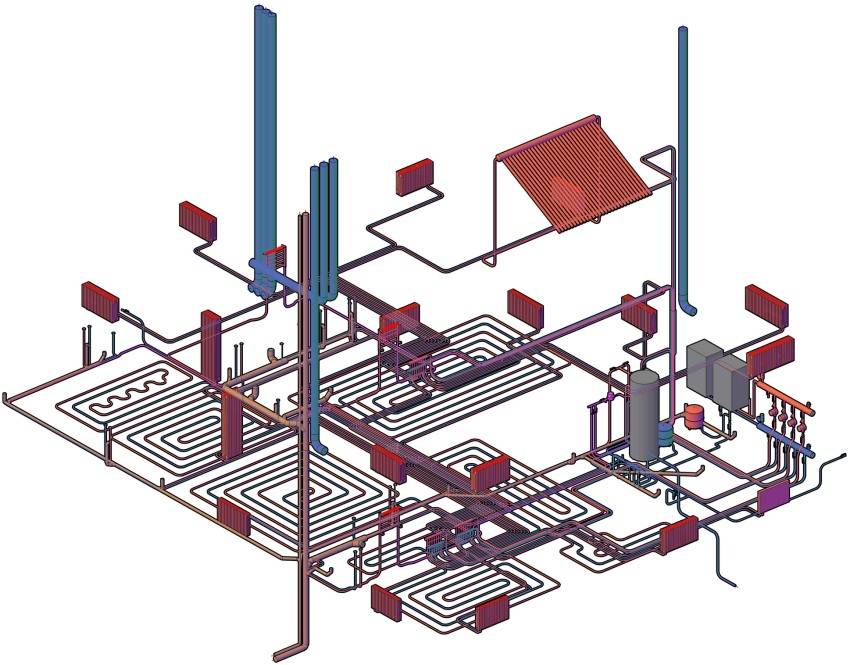

Компьютерное моделирование внутренних инженерных сетей вентиляции
Расчет площади воздуховода производится по формуле:
Sc = L х 2,778 / V, где
Sc – расчетный размер сечения провода, см²;
L – расход воздуха, м³/ч;
V – скорость воздуха в проводе, м/с;
2,778 – константа для пересчета различных размерностей.
Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:
Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:
S = A х B / 100, где
S – площадь воздуховода фактическая, см²;
A и B – поперечные размеры воздуховода прямоугольного сечения, мм.
От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха
Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.
Элементы пластиковой вентиляции
Полимерный материал используется для производства не только воздуховодов, но и всех фасонных элементов. Кроме самих труб потребуются нижеуказанные аксессуары.
Переход. Данный элемент нужен:
- для обеспечения соединения двух вентиляционных каналов с разным поперечным сечением (мы уже знаем, что оно бывает не только круглым);
- когда нужно соединить два воздуховода с одинаковым по форме сечением, но различных размеров.
Внешне переходы из пластика для вентиляции напоминают усечённую пирамиду (при соединении двух воздуховодов прямоугольного/квадратного сечения) или усечённый конус (когда стыкуются круглые каналы). В помещениях, характеризующихся сложной геометрией, когда установить трубы на одной оси невозможно, применяются переходы со смещением.
Обратный клапан. Данное устройство относится к числу тех, которые позволяют устранить некоторые проблемы с функционированием вентиляции и улучшить её. Чаще всего воздуховод оснащается обратным клапаном для устранения эффекта обратной тяги.
Установка обратного клапана позволяет решить проблемы с тягой, возникающие в системе вентиляции
Например, на кухне смонтирована вытяжка настолько большой мощности, что процесс удаления из этого помещения загрязнённого воздуха сопровождается исчезновением тяги в других комнатах. В результате там накапливается вредная для здоровья обитателей жилья воздушная среда. Проблему эту решает установка обратного клапана. Его конструкция включает рамку с закреплённой на оси лопастью, которая открывает канал лишь в одном направлении. При нормальной тяге воздухообмену ничто не мешает. Когда же возникает обратная тяга, воздуховод перекрывается. Если уровень тяги в канале постоянно небольшой, клапаны подобного типа могут выполнять функцию регулирующих заслонок.
Прочие аксессуары. Помимо вышеуказанных, для пластиковой вентиляции понадобятся следующие комплектующие:
- решётки. Ими закрывается выход из вентканала в помещение;
- тройники. Такие фасонные элементы понадобятся для организации сложных разветвлений вентиляционной системы. Их использование требует тщательного подхода к расчёту эффективности работы всей создаваемой конструкции. Особо критичен случай схождения в одной точке двух вентканалов. При этом необходимо добиться, чтобы они не «перетягивали» друг друга;
- люки. Установка этих элементов облегчает доступ к коммуникациям;
- отводы. Используются для организации плавного изменения направления воздуховода на угол 90˚.
3 Преимущества и недостатки
При монтаже вентиляционной системы используют металлические, гофрированные или пластиковые трубы, соединяя разные материалы на некоторых участках. Перед этим нужно ознакомиться с сильными и слабыми сторонами каждого типа изделий.
Преимущества металла:
- высокий показатель прочности;
- длительный срок службы;
- благодаря гладкой поверхности воздушные потоки проходят быстрее;
- грязь не накапливается внутри воздуховода;
- устойчивость к перепадам температуры и воздействию ультрафиолетовых лучей.
Сильные стороны пластиковых труб:
- эстетичный внешний вид;
- лёгкий монтаж, который обеспечивает маленькая масса изделий;
- низкая шумливость;
- ускорение движения воздуха благодаря гладкой внутренней поверхности;
- низкая цена;
- долгая эксплуатация.
Но пластиковые воздуховоды могут разрушаться из-за мороза и прямых солнечных лучей. Материал легко плавится и возгорается при высокой температуре. Достоинства гибких трубопроводов:
- способность растягиваться и сжиматься для достижения подходящей длины;
- возможность создания любой формы;
- нормальное функционирование при любой температуре — от -40 до +120 градусов.
Для улучшения качества и надёжности системы вентиляции совмещают несколько видов труб. Основные магистрали устанавливают из металла, по помещениям пускают текстильные и пластиковые изделия. В кухне, ванной и санузлах монтируют гофрированные воздуховоды.
Классификация пластиковых воздуховодов для вентиляции
Рассмотрим более подробно классификацию.
Профессионалы привыкли разделять воздуховоды по нескольким признакам:
- материал изготовления;
- форма сечения;
- уровень жесткости;
- диаметр.
Прежде чем перейти к особенностям монтажа, необходимо разобрать основные технические характеристики каждого вида.
В качестве материала для изготовления воздуховодов применяют четыре вида пластика:
Поливинилхлорид — простой, удобный бюджетный вариант. Материал очень легкий и при этом достаточно прочный. Диапазон рабочих температур — от -30 °С до +70 °С.
Вентиляционные трубы ПВХ могут применяться в помещениях, не имеющих отопления, но частые резкие перепады температур приведут к появлению трещин.
Изделия нельзя нагревать выше 150 градусов, так как это приведет к деформации, ухудшению аэродинамических свойств и выделению токсичного хлора.
Фторопласт (ПВДФ) — по своим свойствам близок к первому типу. Рабочие температуры — от -40 °С до +139 °С. Устойчив к воздействию органических кислот.
Полипропилен (ПП)— очень прочный материал, отличный диэлектрик, не впитывает влагу, выдерживает воздействие многих химических веществ (органических кислот и щелочей).
Самый значительный недостаток – быстрая воспламеняемость, максимальная рабочая температура — +85 ºС. Для установки в кухне используют более дорогую и термоустойчивую модификацию с антипиреновыми добавками – PPS.
Полиэтилен низкого давления — хорошо сопротивляется растяжению, отличается гибкостью, плохо переносит температуры ниже нуля.
Выбирая материал, нужно учитывать нагрузку на воздухопровод. Например, для организации кухонной вытяжки предпочтительнее использовать полипропиленовые воздуховоды. Если подразумевается контакт с горячим воздухом, подойдут изделия из фторопласта.
По форме сечения пластиковые воздуховоды подразделяются на:
- круглые;
- плоскоовальные;
- прямоугольные;
- плоские.
Форма сечения вентиляционных труб прежде всего оказывает влияние на удобство сборки конструкции и уровень создаваемого во время работы шума.
Воздуховод круглый пластиковый работает почти бесшумно за счет того, что воздух, двигаясь по гладким каналам, фактически не сталкивается с препятствиями (за исключением соединений под углом). Однако могут возникнуть сложности с установкой.
Усовершенствованной разновидностью круглого сечения считается плоскоовальное. Немного приплюснутая форма получается в результате прогона круглых моделей через специальные механические катки.
Модернизированная конфигурация облегчает процесс установки конструкций в труднодоступных местах: между перекрытиями, над подвесным потолком.
При открытом монтаже воздуховод за счет сглаженной формы может стать элементом декора и аккуратно вписаться в интерьер.
Прямоугольные каналы отличаются удобством монтажа, легко фиксируются на любой гладкой горизонтальной или вертикальной плоскости. Воздуховод прямоугольный из ПВХ хорошо прилегает к стене, потолку или стенкам мебели, его легко спрятать.
Недостаток прямоугольной конфигурации в разделении воздушных потоков с созданием зон турбулентности. Работа вентиляции сопровождается хорошо слышимым гулом.
Плоские пластиковые воздуховоды похожи на предыдущие, минимальное соотношение высоты и ширины составляет 1:2 (например, 60 мм на 120 мм). Удобно соединяются, компактны.
Менее шумные, так как создают меньше препятствий движению воздуха, чем предыдущий тип. Использование плоских воздуховодов для механической вентиляции позволяет установить вытяжное оборудование небольшой мощности.
По степени жесткости трубы делятся на два типа:
- собственно жесткие;
- гибкие гофрированные.
Вентканалы первого вида представляют собой обычные трубы, для их соединения и изменения направления требуются дополнительные переходники.

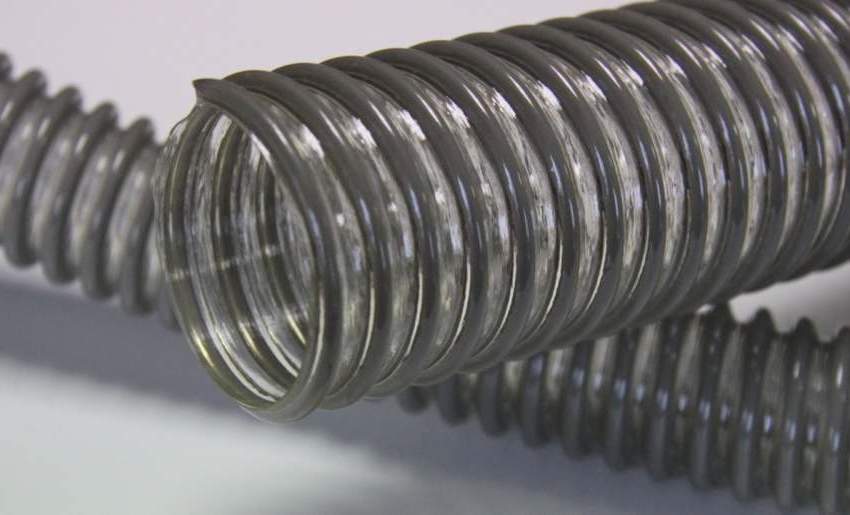

Гофра — гибкие гофрированные модели из полиуретана или полиэтилена низкого давления. Легко изгибаются в нужном направлении, устойчивы к механическим воздействиям.
По диаметру трубы условно делятся на узкие, средние и широкие. Значения этого показателя влияют на объем проходящего по каналам воздуха и скорость воздухообмена.
При выборе подходящих конструктивных деталей нужно опираться на утвержденные строительные нормы, учитывающие специфику различных помещений.
Отрицательные и положительные стороны пластиковой вентиляции
Для того чтобы выбрать материал для воздухопровода на этапе проектирования, в соответствии со строительными нормативам, нужно учитывать:
- технические характеристики самого здания;
- режим эксплуатации;
- климатические особенности региона;
- необходимые показатели воздухообмена.
Для создания комфортного микроклимата в гостиной, спальнях и детской идеально подходят пластиковые воздуховоды.
К преимуществам пластиковых систем относят:
- небольшой вес;
- устойчивость к коррозии;
- длительный период эксплуатации (сохраняет свойства около 50 лет);
- минимальное сопротивление воздуху за счет гладкой поверхности пластика;
- легкость герметизации соединений;
- простоту монтажа;
- гибкость, позволяющую собрать сложную, разветвленную конструкцию с изменением направления движения воздуха;
- стойкость к воздействию окружающей среды;
- неприхотливость, нетребовательность в уходе;
- шумо- и теплоизоляцию;
- нейтральный дизайн, Не портят внешний вид здания или помещения при открытом монтаже;
- невысокую стоимость.
По сравнению с асбоцементными или металлическими аналогами, пластиковая труба для устройства вентиляции имеет ряд недостатков:
- слабая огнестойкость, температура плавления в 10 раз ниже, чем у металлических аналогов;
- часто для установки требуются дополнительные детали, различные переходники и соединения;
- в некоторых случаях способствует образованию конденсата (например, если воздуховод проложен по потолку);
- требует обязательного дополнительного утепления;
- по сравнению с другими материалами пластиковые трубы более хрупкие.
Несмотря на наличие недостатков, пластиковые трубы остаются одним из самых популярных вариантов, применяемых при монтаже систем естественной и принудительной вентиляции.
Правила и рекомендации по монтажу
Способ соединения гибких частей воздуховода
Чтобы смонтировать гибкий воздуховод для вентиляции по всем правилам, придерживаться нужно таких рекомендаций:
В помещениях с температурными перепадами или в неотапливаемых зданиях необходимо монтировать только утеплённые воздуховоды
Для этих целей лучше вызвать профессионала, поскольку рукав имеет внушительный вес и требует осторожного обращения.
При устройстве теплоизоляционного гофрированного рукава стыки между элементами нужно проклеивать специальной лентой. Она помогает дополнительно сохранить тепло и ослабить уровень шума при транспортировке воздушных масс.
Перед началом работ гибкие воздуховоды необходимо растянуть на максимальную длину
Такое их положение снижает сопротивляемость воздуха при движении воздуха в трубах и уменьшает уровень шума.
Для сохранения давления в магистрали необходимо делать максимальный радиус поворота. Он должен быть не меньше двух диаметров трубы.
Допускается комбинация гофрированных труб из ПВХ с конструкциями из стали или алюминия.
Магистраль располагается с учётом направления витка спирали в каркасе. Для этого нужно ориентироваться на направление закрученного потока воздушных масс, которые транспортирует вытяжка. Часто направление расположения спирального витка указывается на упаковке с гофрированным элементом.
Для вертикальных участков линии используются жёсткие элементы из стали.
Обязательно учитывается максимальная температурная нагрузка на гибкие воздуховоды при их выборе.
Ни в коем случае нельзя устраивать вентиляционные гофрированные рукава в земле.
Для герметизации всех соединений применяют специальные гибкие вставки.
Между соседними крепежами не допускается загиб или провисание более 5 мм.
Гибкая магистраль вентиляции не должна соприкасаться с элементами отопления.
Из какого материала изготавливаются?
Сегодня доступно как минимум 4 популярных материала, которые определяют область применения. Кроме того, каждый отличается ценой и сроком службы. Так большинство производителей выпускают модели из следующих материалов:
- Оцинкованная сталь. Подобный вариант отличается хорошей защитой от коррозии и не восприимчив к некоторым химическим веществам. Обладает высокой стойкостью к влажности. Поэтому подойдет для установки в ванных комнатах, банях, бассейнах и т.д.
- Нержавеющая сталь. Продукт способен выдерживать температуры до 500 градусов. Поэтому основная сфера использования – производственные предприятия, например, воздуховод из нержавейки активно используется в металлургии.
- Полимерные изделия легкие и обладают низкой себестоимостью. Они практичны в использовании, так как без проблем переносят влажный климат и щелочные среды. Однако их следует использовать аккуратно, так как они не способны функционировать при высоких температурах, отчего начинают плавиться. Механические повреждения также способны вывести модель из строя.
- Металлопластик. Это вариант представляет собой комбинацию металлических и полимерных устройств. Красивый внешний вид позволяет установить их под любой современный интерьер. Технические характеристики ничем не хуже оцинкованной стали. Однако присутствует и недостаток – высокая стоимость.
Нормы воздухообмена в помещении
Использование герметичных пластиковых окон привело к тому, что естественная вентиляция через наружные конструкции практически отсутствует. Для расчета сечения вентканалов утверждены нормы воздухообмена, при которых создаются оптимальные условия для жизнедеятельности человека. Параметры микроклимата устанавливает ГОСТ 30494-2011.
Нормы учитывают необходимую скорость воздухообмена, при которой не только удаляется отработанный воздух, но и сохраняется энергоэффективность жилья. Если в помещениях слишком интенсивная вентиляция, в атмосферу выделяется значительная доля тепла. Это приводит к перерасходу топлива для обогрева дома.
Нормы воздухообмена выражаются кратностью — количеством циклов полной замены отработанного воздуха в помещении на новый в течение 60 минут:
- для жилой зоны это 3 м³/м² площади или 30 м³ на человека;
- для кухни — при постоянно работающей газовой плите 180 м³, электрической 90 м³, при периодическом отключении 60 м³;
- для ванной — 25-50 м³ в зависимости от режима;
- для туалета — 90-120 м³.
Вытяжные каналы устанавливают в помещениях с самым загрязненным воздухом — санузлах, кухнях. Приток, вытесняющий использованные воздушные массы, организуется из других комнат.
Область применения
Промышленные пластиковые воздуховоды
Вентиляционные каналы из полимерных материалов широко применяются для устройства естественной и механической вентиляции.
В строительных нормативных документах полимерные воздуховоды разрешено устанавливать в жилых домах, административных и производственных строениях категории «Д» с низким риском пожароопасности, высотой до трех этажей.
Пластик хорошо совместим почти со всеми строительными материалами. С помощью монтажной пены каналы хорошо фиксируются в отверстиях, практически не смещаясь со временем.
За счет того, что внутренняя поверхность пластиковых труб гладкая, они обладают хорошими аэродинамическими показателями. Это позволяет использовать их для устройства отдушин и воздуховодов естественной вентиляционной системы.
В пластиковые каналы легко встраиваются вентиляторы и клапанные заглушки. К системе легко подсоединяются установки климат-контроля, фильтрационные комплексы.
Поэтому на сегодняшний день этот тип воздуховодов считается одним из самых популярных при монтаже приточно-вытяжной принудительной вентиляции.
Пластиковый воздуховод подходит для вытяжки загрязненного воздуха из санузла или кладовой. Антистатическое покрытие не дает скапливаться внутри частицам пыли.
Благодаря этому канал не засоряется и поддерживается хороший уровень тяги в проблемных помещениях. Воздуховод из ПВХ довольно просто вписать в общий интерьер так, чтобы он практически полностью сливался с обстановкой и не привлекал внимания.
Это самый востребованный бюджетный материал для сборки простых вентиляционных конструкций. Для кухни пластиковые воздуховоды лучше выбирать уплощенной прямоугольной формы.
Такие каналы проще разместить на небольшом пространстве. Трубы для вентиляции пластиковые не рекомендуют устанавливать в подвальных и полуподвальных помещениях, на чердаках, в зданиях с особыми требованиями к пожарной безопасности.
