Как рассчитать мощность котла – основные правила

Фактор региона проживания

Большое значение имеет также то, в каком районе находится жилище. Ни для кого не секрет, что южный регион на порядок теплее Средней Полосы, ну а жителям Крайнего Севера «подмосковной» мощности газового котла, подобранной для дома, как правило, не хватает для полноценного обогрева. Фактор региона проживания также регулируется специальными коэффициентами. При этом некоторый диапазон, ведь даже в пределах одной местности климатические особенности могут кардинально отличаться. Для жилищ, расположенных ближе к южной границе, актуальным будет меньший коэффициент, и наоборот. Необходимо также учитывать, наблюдаются ли в данной местности сильные ветры (для этого также имеется свой коэффициент).

Примеры коэффициентов:

  • За ориентир берут средние российские регионы. Здесь коэффициент 1-1,1 (по мере приближения к северной границе рекомендуется увеличивать мощность котла).
  • В Москве и Подмосковье итоговое число умножают на 1,2 – 1,5.
  • Северные районы при расчете мощности предполагают использование коэффициента 1,5-2,0.
  • В южных районах используются уменьшающие коэффициенты 0,7-0,9.

Для наглядности можно привести пример, как рассчитать газовый котел для частного дома, расположенного на севере Подмосковья. Итоговый результат 21 кВт необходимо умножить на 1,5: 21 кВт х 1,5 = 31,5 кВт. Если сравнивать конечный показатель с полученным при расчете по площади (17 кВт), то корректировка с помощью пары коэффициентов привнесла заметные изменения (результаты отличаются почти в два раза)

Это лишний раз подтверждает важность учета этих параметров.

Как учесть высоту потолков при подсчетах?

Приведённая ниже формула пригодна в случае, когда потолки в доме стандартной высоты.

Т.е. не превышают 2,6 – 3 метра. Если же потолки выше, расчёт по площади не подойдёт.

Нужно использовать объём.

Зная объём помещения, можно высчитать прогнозируемые теплопотери (ПТ) по формуле:

ПТ = V (объём) х Pt (разность t) х k : 860.

Pt– разница средних температур на улице и в помещении. Пример: зимой в среднем держится -30 С, а в доме хочется, чтобы было 22 С. Pt = 52. Чем выше будет этот показатель, тем больше строение будет терять тепло.

k – это коэффициент рассеивания. Он зависит от стройматериалов, из которых выполнено строение:

  • Дерево или гофрированное железо, без теплоизоляции = 3–4.
  • Одинарная кирпичная кладка, обычные окна и крыша, средняя теплоизоляция = 2 – 2,9.
  • Двойная кирпичная кладка, неплохая теплоизоляция, немного окон = 1 – 1,9.
  • Отличная теплоизоляция, пластиковые окна, хорошо утеплены пол и потолок = 0,6 – 0,9.

Теперь, когда известны все основные данные, можно высчитать мощность котла по формуле:

M = ПТ х kз.

Kз в данных расчётах – это коэффициент запаса. Он равен 1,15 – 1,2 (то есть 15 — 20 %)

Пример. Кирпичный дом с неплохой теплоизоляцией, площадью 60 м2. И высотой потолков 3м.

  1. Вычисляем объём. 60м2 х 3 = 180м3. Pt = 52, k = 1,5.
  2. Подставляем данные в формулу: ПТ = 180 х 52 х 1,5 : 860. Пт = 16,32.
  3. Умножаем этот показатель на коэффициент запаса: 16,32 х 1,2 = 19,58.
  4. Округляем и получаем котёл мощностью 20 кВт.

Особенности расчета производительности котла для квартир

Расчет мощности котла для отопления квартир высчитывается по той же норме: на 10 квадратных метров 1 кВт тепла. Но коррекция идет по другим параметрам. Первое, что требует учета — наличие или отсутствие неотапливаемого помещения сверху и снизу.

  • если внизу/вверху находится другая отапливаемая квартира, применяется коэффициент 0,7;
  • если внизу/верху неотапливаемое помещение, никаких изменений не вносим;
  • отапливаемый подвал/чердак — коэффициент 0,9.

Стоит также при расчетах учесть количество стен, выходящих на улицу. В угловых квартирах требуется большее количество тепла:

  • при наличии одной внешней стены — 1,1;
  • две стены выходят на улицу — 1,2;
  • три наружные — 1,3.

Учитывать надо количество наружных стен

Это основные зоны, через которые уходит тепло. Их учитывать обязательно. Можно еще принять во вминание качество окон. Если это стеклопакеты, корректировки можно не вносить. Если стоят старые деревянные окна, найденную цифру надо умножить на 1,2.

Также можно учесть такой фактор, как месторасположение квартиры. Точно также требуется увеличивать мощность, если хотите покупать двухконтурный котел (для подогрева горячей воды).

Расчет по объему

В случае с определением мощности котла отопления для квартиры можно использовать другую методику, которая основывается на нормах СНиПа. В них прописаны нормы на отопление зданий:

  • на обогрев одного кубометра в панельном доме требуется 41 Вт тепла;
  • на возмещение теплопотерь в кирпичном — 34 Вт.

Чтобы использовать этот способ, надо знать общий объем помещений. В принципе, этот подход более правильный, так как он сразу учитывает высоту потолков. Тут может возникнуть небольшая сложность: обычно мы знаем площадь свой квартиры. Объем придется высчитывать. Для этого общую отапливаемую площадь умножаем на высоту потолков. Получаем искомый объем.

Расчет котла отопления для квартир можно сделать по нормативам

Пример расчета мощности котла для отопления квартиры. Пусть квартира находится на третьем этаже пятиэтажного кирпичного дома. Ее общая площадь 87 кв. м, высота потолков 2,8 м.

  1. Находим объем. 87 * 2,7 = 234,9 куб. м.
  2. Округляем — 235 куб. м.
  3. Считаем требуемую мощность: 235 куб. м * 34 Вт = 7990 Вт или 7,99 кВт.
  4. Округляем, получаем 8 кВт.
  5. Так как вверху и внизу находятся отапливаемые квартиры, применяем коэффициент 0,7. 8 кВт * 0,7 = 5,6 кВт.
  6. Округляем: 6 кВт.
  7. Котел будет греть и воду для бытовых нужд. На это дадим запас в 25%. 6 кВт * 1,25 = 7,5 кВт.
  8. Окна в квартире не меняли, стоят старые, деревянные. Потому применяем повышающий коэффициент 1,2: 7,5 кВт * 1,2 = 9 кВт.
  9. Две стены в квартире наружные, потому еще раз умножаем найденную цифру на 1,2: 9 кВт * 1,2 = 10,8 кВт.
  10. Округляем: 11 кВт.

В общем, вот вам эта методика. В принципе, ее можно использовать и для расчета мощности котла для кирпичного дома. Для других типов стройматериалов нормы не прописаны, а панельный частный дом — большая редкость.

Количество контуров обогрева

Вопрос горячего водоснабжения в доме необходимо решить еще на этапе обустройства отопительной системы. Перед вами два варианта:

  • Одноконтурный котел.Оборудование этого типа нагревает теплоноситель только для обогрева жилых помещений. Чтобы обеспечить семью горячей водой, необходимо подключить к генератору тепла бойлер косвенного типа и два насоса. Теплоноситель будет направляться из системы отопления в бойлер, где сможет нагревать воду для бытовых целей.Двухконтурный котел.В таком оборудовании предусмотрен отдельный узел для подогрева воды, которая будет подаваться в кранах на кухне и в ванной. Благодаря такой системе, вам не придется приобретать отдельный бойлер и монтировать оборудование для горячего водоснабжения.

Казалось бы, выбор в пользу двухконтурного котла для дома на 200 кв. метров очевиден. Во-первых, он избавит вас от необходимости приобретать дополнительное дорогостоящее оборудование для горячего водоснабжения. Во-вторых, такая система занимает намного меньше места, чем комбинация из одноконтурного котла и бойлера косвенного нагрева.

Однако не все так однозначно

Важно понимать, что на подогрев теплоносителя и горячей воды для бытового использования требуется большая мощность и высокий расход топлива. При этом чем длиннее тепловая магистраль внутри дома, тем менее экономичным будет отопительное оборудование

В небольших коттеджах теплоноситель относительно быстро циркулирует по замкнутой системе и не успевает остыть.

В домах площадью от 200 кв. метров целесообразно использовать одноконтурный котел с дополнительным бойлером на 200-250 литров — этот вариант принято считать наиболее экономичным и практичным.

Расчет мощности котла отопления по площади

Для приблизительной оценки требуемой производительности теплового агрегата достаточно площади помещений. В самом простом варианте для средней полосы России считают, что 1кВт мощности может обогреть 10м 2 площади. Если у вас дом площадью 160м2, мощность котла для его обогрева — 16кВт.

Эти расчеты приблизительны, ведь не учитывается ни высота потолков, ни климат. Для этого существуют выведенные опытным путем коэффициенты, при помощи которых вносятся соответствующие корректировки.

Указанная норма — 1кВт на 10м 2 подходит для потолков 2,5-2,7м. Если у вас потолки в помещении выше, нужно вычислять коэффициенты и пересчитывать. Для этого высоту ваших помещений делим на стандартную 2,7м и получаем поправочный коэффициент.

Расчет мощности котла отопления по площади — самый простой способ

Например, высота потолков 3,2м. Считаем коэффициент: 3,2м/2,7м=1,18 округляем, получаем 1,2. Выходит, что для обогрева помещения 160м 2 с высотой потолков 3,2м требуется отопительный котел мощностью 16кВт*1,2=19,2кВт. Округляют обычно в большую сторону, так что 20кВт.

Чтобы учесть климатические особенности есть уже готовые коэффициенты. Для России они такие:

  • 1,5-2,0 для северных регионов;
  • 1,2-1,5 для подмосковных регионов;
  • 1,0-1,2 для средней полосы;
  • 0,7-0,9 для южных регионов.

Если дом находится в средней полосе, чуть южнее Москвы, применяют коэффициент 1,2 (20кВт*1,2=24кВт), если на юге России в Краснодарском крае, например, коэффициент 0,8, то есть мощность требуется меньше (20кВт*0,8=16кВт).

Расчет отопления и подбор котла — важный этап. Неправильно найдете мощность и можете получить такой результат…

Это основные факторы, которые учитывать необходимо. Но найденные значения справедливы, если котел будет работать только на отопление. Если требуется еще и греть воду, нужно добавить 20-25% от рассчитанной цифры. Потом требуется добавить «запас» на пиковые зимние температуры. Это еще 10%. Итого получаем:

  • Для отопления дома и ГВС в средней полосе 24кВт+20%=28,8кВт. Потом запас на холода — 28,8кВт+10%=31,68кВт. Округляем и получаем 32кВт. Если сравнивать с первоначальной цифрой в 16кВт, разница получается в два раза.
  • Дом в Краснодарском крае. Добавляем мощность для нагрева горячей воды: 16кВт+20%=19,2кВт. Теперь «запас» на холода 19,2+10%=21,12кВт. Округляем: 22кВт. Разница не столь разительная, но тоже достаточно приличная.

Из примеров видно, что учитывать хотя-бы эти значения нужно обязательно. Но очевидно, что в расчете мощности котла для дома и квартиры, разница быть должна. Можно пойти тем же путем и использовать коэффициенты для каждого фактора. Но есть более простой способ, который позволяет внести коррекции за один раз.

При расчете котла отопления для дома применяется коэффициент 1,5. Он учитывает наличие теплопотерь через кровлю, пол, фундамент. Справедлив при средней (нормальной) степени утепления стен — кладка в два кирпича или аналогичные по характеристикам стройматериалы.

Для квартир применяются другие коэффициенты. Если сверху находится отапливаемое помещение (другая квартира) коэффициент 0,7, если отапливаемый чердак — 0,9, если неотапливаемый чердак — 1,0. Нужно найденную по описанной выше методике мощность котла умножить на один из этих коэффициентов и получите достаточно достоверное значение.

Чтобы продемонстрировать ход вычислений, произведем расчет мощности газового котла отопления для квартиры 65м 2 с потолками 3м, которая расположена в средней полосе России.

  1. Определяем требуемую мощность по площади: 65м 2 /10м 2 =6,5кВт.
  2. Вносим поправку на регион: 6,5кВт*1,2=7,8кВт.
  3. Котел будет греть воду, потому добавляем 25% (любим погорячее) 7,8кВт*1,25=9,75кВт.
  4. Добавляем 10% на холода: 7,95кВт*1,1=10,725кВт.

Теперь результат округляем и получаем: 11Квт.

Указанный алгоритм справедлив для подбора отопительных котлов на любом виде топлива. Расчет мощности электрического котла отопления ничем не будет отличаться от расчета котла твердотопливного, газового или на жидком топливе. Основное — производительность и эффективность котла, а теплопотери от типа котла не изменяются. Весь вопрос в том, как потратить меньше энергоносителей. А это уже область утепления.

Общие моменты

Чтобы в доме было тепло, система отопления должна восполнять все имеющиеся потери тепла в полном объеме. Тепло уходит через стены, окна, пол, крышу. То есть, при расчете мощности котла, необходимо учитывать степень утепления всех этих частей квартиры или дома. При серьезном подходе у специалистов заказывают расчет теплопотерь здания, а по результатам уже подбирают котел и все остальные параметры системы отопления. Задача эта не сказать что очень сложная, но требуется учесть из чего сделаны стены, пол, потолок, их толщину и степень утепления. Также учитывают какие стоят окна и двери, есть ли система приточной вентиляции и какова ее производительность. В общем, длительный процесс.

Есть второй способ определить теплопотери. Можно по факту определить количество тепла, которое теряет дом/помещение при помощи тепловизора. Это небольшой прибор, который на экране отображает фактическую картину теплопотерь. Заодно можно увидеть где отток тепла больше и принять меры по устранению утечек.

Определение фактических теплопотерь — более легкий способ

Теперь о том, стоит ли брать котел с запасом по мощности. Вообще, постоянная работа оборудования на грани возможностей негативно сказывается на сроке его службы. Потому желательно иметь запас по производительности. Небольшой, порядка 15-20% от расчетной величины. Его вполне достаточно для того, чтобы оборудование работало не на пределе своих возможностей.

Слишком большой запас невыгоден экономически: чем мощнее оборудование, тем дороже оно стоит. Причем разница в цене солидная. Так что, если вы не рассматриваете возможность увеличения отапливаемой площади, котел с большим запасом мощности брать не стоит.

Подбор мощности в зависимости от теплопотерь

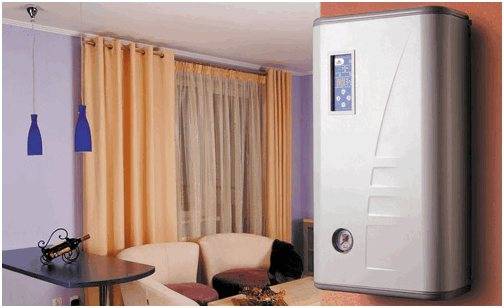

Итак, уже понятно, что мощность электрического котла выбирается, не только отталкиваясь от имеющейся квадратуры. Так как этот показатель не охватывает ситуацию полностью, за что хозяин дома или квартиры может поплатиться в будущем.

Во время выбора агрегата, необходимо обязательно учитывать теплопотери. Так, например, если здание имеет явные элементы, через которые уходит энергия – установлены панорамные окна, имеются щели в дверях – отапливать такое сооружение будет сложно, независимо от установки. Особенно если используются электрические котлы малой мощности.

Важно понимать, что агрегат должен вырабатывать тепла больше, чем теряет помещение. При этом нужно учитывать, что энергия выходит из дома постоянно, а значит и оборудование будет работать всегда

Это точно недопустимо. Любой нагреватель обязательно должен отдыхать. А потому рассчитывать мощность котла нужно с запасом. Все дело в том, что при постоянной работе установка быстро выйдет из строя. А это довольно неприятно, особенно когда на за окном мороз.

Перед покупкой котла нужно определить теплопотери здания, так как это напрямую будет влиять на потребляемый ресурс, а точнее – на его количество. Понадобится такая информация:

  • материал, из которого сделаны стены и перекрытия;
  • их толщина;
  • площадь окон и число камер.

Все сырье имеет разную теплопроводимость. Ее можно посмотреть в соответствующей таблице:


* Для того, чтобы определить нужные нам цифры, необходимо взять толщину и разделить на коэффициент теплопроводимости того или иного сырья. Для каждого компонента расчет производится отдельно. После этого все цифры нужно сложить.

Затем, как мы узнаем отдельные элементы, берется расчетный общий показатель. Для этого нужно площадь отапливаемого помещения умножить на разницу температур в доме и на улице. Полученный результат делится на общее теплосопротивление. При этом дельта берется для максимальных показателей.

Такой подход позволит вычислить самые точные параметры для оборудования. Поэтому не стоит лишний раз лениться, а пользоваться именно этим методом. Конечно же на него нужно потратить гораздо больше времени, но зато результат будет максимально приближенным к истине.

Способы определения мощности котла

Расчеты количества потерянного тепла лучше доверить специалисту-проектировщику, который с помощью компьютерной программы еще на этапе проектирования даст точные результаты. Однако можно и самостоятельно провести вычисления

При решении проблемы, как рассчитать, какой котел нужен для отопления определенного помещения, во внимание принимаются следующие параметры:

Толщина стен и материал, использовавшийся для их возведения.
Сколько кубических метров составляет общий объем всех отапливаемых помещений в доме.
Наличие, толщина теплоизоляционного слоя материала, используемого для утепления.
Количество оконных проемов, их размеры, материал изготовления

Если речь идет о стеклопакетах, то важно учесть количество камер.. Узнать требуемые значения можно из проекта дома и специальных анкет

В них представлены несколько ответов на поставленный вопрос, каждый ответ выбирается в зависимости от конкретных условий и параметров дома. Мощность отопительного котла для дома рассчитывается в соответствии с выбранными значениями.

Узнать требуемые значения можно из проекта дома и специальных анкет. В них представлены несколько ответов на поставленный вопрос, каждый ответ выбирается в зависимости от конкретных условий и параметров дома. Мощность отопительного котла для дома рассчитывается в соответствии с выбранными значениями.

Для примера можно привести некоторые установленные коэффициенты теплопотерь:

  • Неутепленные дома – 130-200 Вт/м2.
  • Дома с хорошей теплоизоляцией, построенные в 80-90-х годах ХХ века, – 85-115 Вт/м2.
  • Строения, возведенные в начале ХХI века, с пластиковыми стеклопакетами – 55-75 Вт/м2.

Расчет этого коэффициента на общую площадь дома в результате дает число теплопотерь. Но следует знать, что это далеко не точные показатели, так как в расчет газового котла для дома по площади не включено количество оконных и дверных проемов, их размер, а также не учтен регион расположения дома.

Для расчета мощности отопительного котла можно воспользоваться еще одним способом. В этом случае необходимо знать мощность обогрева каждого отдельного помещения в доме и их количество. Расчет проводится по формуле:

W=S*W1

Здесь буквой W обозначена мощность котла, S – общая площадь всех отапливаемых комнат, W1 – удельная мощность обогрева одной комнаты. Для определения последнего параметра при расчете мощности газового котла нужно учесть следующие данные:

  • Средняя температура зимой в определенном регионе.
  • Расположение относительно внешних стен. Комната может быть внутренней или торцевой.
  • Количество и размер оконных проемов.
  • Источники тепла и их количество.
  • Сопротивление теплоотдаче.

Самостоятельно рассчитать мощность котла в этом случае достаточно сложно, поэтому процесс доверяют специалистам.

Также существует упрощенный метод, как рассчитать мощность котла по площади дома. В нем учитываются не отдельные факторы и комнаты, а дается комплексная оценка всему дому. Согласно этому, для обогрева 10 квадратных метров дома требуется 1 кВт мощности при условии, что потолки в помещении не превышают 3 метров. К примеру, для эффективного обогрева дома общей площадью 180 квадратных метров требуется котел мощностью примерно 18-20 кВт (180:10=18).

Рассчитать мощность агрегата для определенного региона можно с помощью определенного коэффициента. Его значение для климата в определенной местности необходимо умножить на общую площадь дома.

Использование этого метода позволяет самостоятельно, без привлечения специалистов, рассчитать мощность котла отопления и решить вопрос, как подобрать газовый котел по мощности. Однако следует понимать, что полученные значения будут не совсем точными.

Мощность и высота потолков

В собственных домах потолки бывают выше2,7 метра. Если разница 10 –15 сантиметров, это обстоятельство можно не учитывать, но когда данный параметр достигает2,9 метра, следует выполнить перерасчет.

До того, как рассчитать мощность котла для частного дома, определяют поправочный коэффициент путем деления фактической высоты на2,6 метра, а затем ранее полученный результат умножают на него.

Например, при высоте потолка 3,2 метра перерасчет производят следующим образом:

  • узнают коэффициент 3,2: 2,6 = 1, 23;
  • корректируют результат 14 кВт х 1,.23 = 17, 22 кВт.

Итог округляют в большую сторону и получают 18 кВт.

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

  • 10 кВт на 100 кв.м;
  • 15 кВт на 150 кв.м;
  • 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

  • атмосферные условия в местности;
  • размер жилой постройки;
  • коэффициент теплопроводности стены;
  • фактическую теплоизоляцию здания;
  • систему регулировки мощности газового котла;
  • объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

  • 0.7 до 0.9 южные территории РФ;
  • 1.0 до 1.2 центральные регионы РФ;
  • 1.2 до 1.5 Московская область;
  • 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом: Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

  • ванная комната — 8.0-9.0 л/мин;
  • душевая установка — 9 л/мин;
  • унитаз — 4.0 л/мин;
  • смеситель в мойке — 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

  • 100 л, Мо — 24кВт, 14 мин;
  • 120 л, Мо — 24кВт,17 мин;
  • 200 л, Мо — 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

Итоги гидравлического расчета

В итоге необходимо просуммировать сопротивления всех участков до каждого радиатора и сравнить с контрольными значениями. Для того, чтобы насос, встроенный в газовый котел, обеспечил теплом все радиаторы, потери напора на самой длинной ветке не должны превышать 20000 Па. Скорость движения теплоносителя на любом участке должна быть в диапазоне 0,25 — 1,5 м/с. При скорости выше 1,5 м/с в трубах может появиться шум, а минимальная скорость в 0,25 м/с рекомендуется по СНиП 2.04.05-91 во избежание завоздушивания труб.

Для того, чтобы выдержать вышеуказанные условия, достаточно правильно подобрать диаметры труб. Это можно сделать по таблице.

ТрубаМинимальная мощность, кВтМаксимальная мощность, кВт
Металлопластиковая труба 16 мм2,84,5
Металлопластиковая труба 20 мм58
Металлопластиковая труба 26 мм813
Металлопластиковая труба 32 мм1321
Полипропиленовая труба 20 мм47
Полипропиленовая труба 25 мм611
Полипропиленовая труба 32 мм1018
Полипропиленовая труба 40 мм1628

В ней указана суммарная мощность радиаторов, которые труба обеспечивает теплом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
