Вычисление объема теплоносителя
Зачем нужно рассчитывать оптимальное количество теплоносителя
Неправильный объем теплоносителя негативно влияет на многие элементы оборудования. Если его мало, то энергия, переходящая в тепло, будет передаваться не жидкости, а корпусам нагревательных элементов. Перегрев может надолго вывести оборудование из строя, а то и вовсе привести его к полной потере.
Также при недостатке теплоносителя его место занимает воздух
В отопительных системах важно исключить наличие воздуха в контуре, поскольку он мало того, что снижает концентрацию самого теплоносителя и, соответственно, снижает КПД системы, но и приводит к окислению материалов, что ведет к коррозии и последующим поломкам
В свою очередь, если теплоносителя будет слишком много, то при нагреве будет превышено давление. В лучшем случае это приведет к срыванию клапанов, прорывам в системе, многочисленным протечкам и даже взрывам.
Этих фактов достаточно, чтобы понять важность правильного расчета теплоносителя, ведь это избавит вас от множества проблем в виде простоя, финансовых и временных затрат, ремонта и замены оборудования, а также прозябания на холоде
Формула расчет объема теплоносителя
Поскольку наличие воздуха в контуре отопительного оборудования снижает теплопроводимость и негативно влияет на работоспособность, необходимо правильно рассчитывать количество теплоносителя. Для этого нужно суммировать внутренний объем всех элементов системы, предназначенных для его содержания.
Как правило, отопительная система состоит из следующих частей:
- Расширительный бак
- Котел отопления
- Соединительные трубы
- Радиаторы
В некоторых случаях также используются резервные баки с теплоносителем для компенсации испарения жидкости, но они не используются при расчете объема системы.
Формула расчета объема отопительной системы
V системы = V расширительного бака + V котла + V всех труб + V всех радиаторов
В случае покупки сертифицированного оборудования, объемы всех элементов должны быть указаны в технической документации, но длина и, соответственно, объем труб всегда зависит от конкретного помещения и системы, потому их придется считать вручную. Для этого необходимо поперечное сечение (S) трубы умножить на ее длину (L). Само же поперечное сечение высчитывается умножением внутреннего радиуса трубы (R) на математическую константу Пи (π), равную 3,14.
Формула расчета объема труб
V трубы = S*L
или
V трубы = R*π*L
Теперь, зная объем своей отопительной системы, необходимо заполнить ее соответствующим количеством теплоносителя. Но здесь есть определенный нюанс. Как известно, любые материалы при нагревании расширяются, потому, при полном заполнении контура в процессе разогрева наполнителя, могут лопнуть клапаны и сорваться крышки.
Чтобы этого избежать, следует учитывать коэффициент расширения жидкости при определенной температуре. Так, этиленгликоль при 40°С увеличит свой объем на 0,75%, а при 110°С на 5,15%. Коэффициенты расширения каждого теплоносителя можно найти в технической документации или уточнить у производителя. Владея полученной информацией, вы можете корректировать объем жидкости.
Пример расчета объема теплоносителя
Предположим, что ваше помещение отапливается с помощью одного стандартного стального радиатора с 10 секциями (каждая секция вмещает 0,45 литра). Нагревательный котел емкостью 10 литров находится в соседней комнате в 5 метрах по прямой от него, и они соединены стандартной трубой с внутренним радиусом 15 мм. Расширительный бак имеет емкость 0,5 литра.
Получаем:
V трубы = 0,15*3,14*5 = 2,35 литра
V радиатора = 0,45*10 = 4,5 литра
V системы = 2,35+4,5+10+0,5 = 17,35 литра
Но это еще не конец. 17,35 литра – это емкость самой системы, тогда как при нагреве объем теплоносителя увеличится. Допустим, при отоплении мы используем вышеупомянутый этиленгликоль, разогретый до тех же 110°С, соответственно его количество увеличится на 5,15%. Уменьшаем этот объем на данный коэффициент:
17,35*(100-5,15)/100 = 16,45 литра
Примечание: если мы зальем в нашу систему 16,45 литра этиленгликоля, и он увеличится на 5,15%, то получится лишь 17,3 литра, но 50 мл объема можно считать технической погрешностью и данный объем воздуха слишком мал для нанесения вреда оборудованию.
Именно столько понадобится этиленгликоля для нашей системы. Поскольку никогда нельзя исключить вероятность протечек, а также с учетом испарения жидкости, стоит покупать с запасом.
Сравним системы отопления закрытого и открытого типа
Функционирование открытой системы отопления основано на законах термодинамики, за счет которых осуществляется движение теплоносителя. Из области высокого давления и соответствующей температуры на выходе котла вода перемещается по трубам в область более низкого давления, и ее температура при этом понижается. Охлажденный теплоноситель направляется обратно в котел, и процесс повторяется. Таким образом, происходит естественная циркуляция жидкости, согласно законам физики.
Так как при нагревании воды происходит увеличение ее объема, в конструкции открытой системы отопления предусмотрен расширительный бачок. Для эффективного движения теплоносителя открытого типа расширительный бачок устанавливают в самой высокой точке системы, а нагревательный котел – в самой низкой. Монтаж на чердаке расширительного бака представляется оптимальным вариантом. Устройство его не отличается сложностью.
С течением времени происходит испарение воды, поэтому ее уровень необходимо своевременно восполнять. При перерывах в использования отопления и при отрицательных температурах окружающей среды воду нужно сливать, иначе она замерзнет в трубах и разорвет их. Открытая система отопления имеет следующие преимущества:
- независимость от источников электрической энергии;
- отсутствие шума;
- простоту обслуживания;
- быстрый запуск и остановку.
В закрытой системе отопления испарения воды не происходит, так как она герметична. Движение теплоносителя осуществляется с помощью нагнетательного или циркуляционного насоса, с которым можно ознакомиться в статье «Какой циркуляционный насос выбрать для системы водяного отопления частного дома, технические характеристики». При этом для эффективной работы также необходим расширительный бак, изготовленный из прочного металла. Закрытая система отопления состоит из нагревательного котла, циркуляционного насоса, трубопроводной сети, радиаторов и расширительного бака. Замкнутая система отопления имеет следующие преимущества:
- отсутствие необходимости постоянного контроля уровня теплоносителя;
- возможность использования антифриза;
- регулировка внутреннего давления;
- возможность подключения дополнительных приборов.
При грамотном монтаже отопительного оборудования оба варианта будут работать отлично. Выбор между ними определяется условиями эксплуатации и особенностями размещения. Между двумя системами имеются следующие различия:
В открытой системе отопления расширительный бачок располагается в наивысшей точке. В закрытой отопительной системе он может располагаться практически в любом месте.
Вероятность образования воздушных пробок в закрытой системе отопления значительно ниже. Это обуславливается повышенным внутренним давлением и отсутствием прямого контакта с атмосферой.
Для функционирования открытой системы отопления необходимы трубы большого диаметра. Монтажные работы осложняются необходимостью учитывать правила гидравлики при распределении потоков, выполнении поворотов, уклонов и так далее.
Используемые в закрытой системе отопления трубы небольшого диаметра удешевляют ее стоимость
Здесь важно грамотно установить циркуляционный насос, чтобы при его работе создавалось как можно меньше шума.
Настройка давления бака в системе водоснабжения
Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.
Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:
- Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
- Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
- Фиксируют давление воздуха в расширительном баке при помощи манометра.
- В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.
При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.
Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.
Открытый бак своими руками
Открытый бачок
Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.
Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:
- рулетка, карандаш;
- болгарка;
- сварочный аппарат и навыки работы с ним.
Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.
Теперь поэтапно рассмотрим, как сделать бак своими руками:
действие первое.
Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;
Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;
действие третье.
Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;
действие четвёртое.
Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.
Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:
- через которое осуществляется подпитка системы;
- через которое лишний теплоноситель сливается в канализацию.
Схема бака с подпиткой и сливом
Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:
- так, чтобы вода была выше уровня патрубка;
- так, чтобы вода была ниже уровня патрубка.
Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:
- испарение;
- аварийный выброс;
- разгерметизация.
Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок в контуре.
В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.
Расчет необходимого объема мембранного бака
Необходимый объем мембранного бака рассчитывается по несложной формуле. Его величина составляет десять процентов от общего количества теплоносителя, циркулирующего по системе, в том случае, если в этом качестве выступает вода. Общий объем теплоносителя можно определить по показаниям водяного счетчика при заполнении системы отопления.
Более точную цифру получаем суммированием объема всех труб, емкости котла и батарей. Считается, что на один киловатт мощности котельного оборудования требуется пятнадцать литров теплоносителя, то есть общий объем жидкости определяется умножением паспортной мощности котла на пятнадцать. Это значение будет лежать в пределах допустимой погрешности.
Например, если для работы обогревательного оборудования необходимо триста литров воды, то объем мембранного бака должен составлять тридцать литров. Этот параметр увеличивается на пятьдесят процентов при использовании в качестве теплоносителя незамерзающей жидкости, то есть в данном случае величина необходимого объема будет составлять сорок пять литров. Кроме того, надо учитывать возможность утечек и увеличить расчетное значение еще приблизительно на три процента. При правильном определении величины мембранного бака клапан аварийного сброса давления не срабатывает.
Необходимость установки мембранного бака
Не зная схему подключения глубинного насоса к гидроаккумулятору, можно сделать вывод, что гидробак просто пропускает через себя поступающую жидкость. Однако это утверждение нельзя назвать абсолютно точным. Подобное устройство выполняет функцию стабилизатора давления воды в системе водоснабжения. Кроме того гидробак способствует увеличению эксплуатационного периода насоса и защищает всю систему от гидроударов. В случае падения напряжения в электрической сети запас воды в накопительном отсеке позволит определенное время не испытывать проблем с чистой водой.
Подробнее преимущественные моменты подключения гидроаккумулятора к скважине можно описать следующим образом:
- Защита насоса от преждевременного износа. Наличие в мембранном баке определенного количества воды позволяет некоторое время удовлетворять потребности жильцов. Насос включается только после опустошения мембранного бака. Каждый насос имеет заводские настройки, благодаря которым устройство включается и выключается определенное количество раз в течение одного часа. Если гидроаккумулятор настроен на аналогичные или меньшие значения, то срок службы насоса может быть увеличен при условии правильного подключения скважинного насоса к гидроаккумулятору.
- Поддержание стабильных значений давления воды. При одновременном включении нескольких кранов может наблюдаться снижение давления и температуры воды в системе. Такая ситуация может доставить дискомфорт человеку, который в это время принимает душ. Наличие гидробака позволяет поддерживать стабильные значения давления воды в водопроводной системе в частном доме.
- Гидроудары в большинстве случаев возникают в момент включения насоса и наносят непоправимый вред трубам и другим элементам системы водоснабжения. Установленный мембранный бак сводит риск возникновения гидроударов к минимуму.
- Запасы воды. Большинство загородных домов имеет автономную систему водоснабжения, поэтому проблема с водой может возникнуть по разным причинам. Например, перебои с электричеством существенно снижают эффективность работы насоса, а в некоторых случая устройство вообще не выполняет свои функции. Такая ситуация заставляет регулярно запасать воду в дополнительной емкости. При использовании схемы подключения гидроаккумулятора к водопроводу такая проблема не возникает, так как в устройстве постоянно есть определенное количество воды.
Особенности регулировки гидроаккумулятора
Настройка рабочих характеристик гидроаккумулятора происходит следующим образом:
- Проверяем давление в воздушной камере. Для этого подключаем манометр к резиновому клапану, расположенному в верхней части емкости.
- Если полученные значения не соответствуют рекомендуемым, то нажатием на ниппель стравливаем воздух и снижаем давление или накачиваем газ для повышения силы напора.
- Затем открываем защитный кожух реле и при помощи большой гайки регулируем верхний уровень срабатывания, отвечающий за остановку насоса при максимальном давлении.
- Нижняя граница запуска оборудования настраивается малым креплением.
- Закрываем корпус реле и проверяем результаты.
Настройка давления бака в системе водоснабжения
Гидроаккумулятор поступает в торговую сеть с базовыми настройками производителя оборудования. Иногда такие параметры не соответствуют условиям эксплуатации.
Настройка давления бака в системе водоснабжения.
Корректировка работы расширительного бака показана в следующих ситуациях:
- После установки агрегата. Регулировка значений согласно техническим нормам региона.
- Слабый напор в системе.
- Бак не наполняется.
- Замена мембраны на новую.
- Ремонт магистрали.
- В воздушной камере превышены рекомендуемые значения, основания – показания манометра.
- Нарушен температурный режим горячего водоснабжения.
При корректировке давления в газовом отсеке прибора следует учитывать, что для защиты емкости от коррозии воздушная камера на заводе заполняется осушенным азотом. Поэтому при регулировке плотности воздуха в газовой полости или наполнении резервуара после смены мембраны рекомендуется пользоваться техническим азотом.
Предохранительные клапаны устройства должны быть отрегулированы так, чтобы рабочее давление в защищенном сегменте не превышало нормативное более чем на 10 %, а при установленном значении до 0,5 МПа ≤ 0,05 МПа.
Регулировка гидробака в обвязке водонагревателя
Расширительные баки для систем горячего водоснабжения компенсируют изменения объема жидкости в границах допустимой минимальной и максимальной температуры, а также поддерживают давление в проектном диапазоне.
Мембранная емкость для ГВС устанавливается непосредственно в точке подачи холодной воды в систему. Оптимальной считается установка резервуара после редуктора давления. Концентрация воздуха в камере гидроаккумулятора должна быть на 0,25 бар выше, чем показатели рабочего напора в магистрали, или на 0,2 бар больше, чем установленное давление на выходе редуктора.
При такой настройке излишки воды, периодически появляющиеся в системе из-за повышения температуры, в процессе охлаждения будут постепенно сбрасываться обратно в трубопровод.
Устройство закрытого расширительного бака
Значительную часть устанавливаемого в настоящее время оборудования для отопления составляют закрытые системы. Их достоинства очевидны и не требуют отдельного рассмотрения. Поэтому основным спросом сейчас пользуются именно закрытые бачки, устройство которых мы и рассмотрим далее.
Конструктивно расширительный бак очень похож на гидроаккумулятор для автономного водоснабжения. Он также представляет собой металлический резервуар, внутри которого находится резиновая мембрана, но, в отличие от гидроаккумулятора, всегда окрашен в красный цвет. В мембрану закачан воздух под давлением, обычно чуть меньшим, чем внутри самой системы.
Принцип работы расширительного бачка довольно прост:
- при нагреве давление теплоносителя начинает превышать сопротивление воздуха в мембране, и излишки жидкости поступают в расширительный бачок системы отопления;
- когда температура внутри магистрали отопления снижается, жидкость под действием газа выдавливается мембраной обратно в основную магистраль, заполняя весь первоначальный объем.
Монтаж мембранного устройства
Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.
Правильное положение емкости
При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.
Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.
Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.
Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.
Особенности выбора места установки
Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:
- Его нельзя ставить вплотную к стене.
- Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
- Подвешенный на стене бак не должен располагаться слишком высоко.
- Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
- Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.
Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.
При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.
Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.
Настройка прибора перед использованием
Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.
Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.
В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.
Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.
Бак как дополнительная емкость
Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.
Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.
Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.
Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.
Расширительный бак для закрытой системы отопления
Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).
Принцип работы мембранного расширительного бачка
При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.
По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.
Виды мембран для расширительных бачков в системах закрытого типа
Расчет объема
Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.
Вот, пример расчета объема мембранного бака для закрытой системы отопления:
- объем системы отопления составляет 28 литров;
- размер расширительного бака для системы, заполненной водой 2,8 литра;
- размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.
При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.
На что обратить внимание при покупке
В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.
На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком. Во фланцевых моделях покупают только мембрану
Во фланцевых моделях покупают только мембрану.
Место для установки расширительного бака мембранного типа
Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

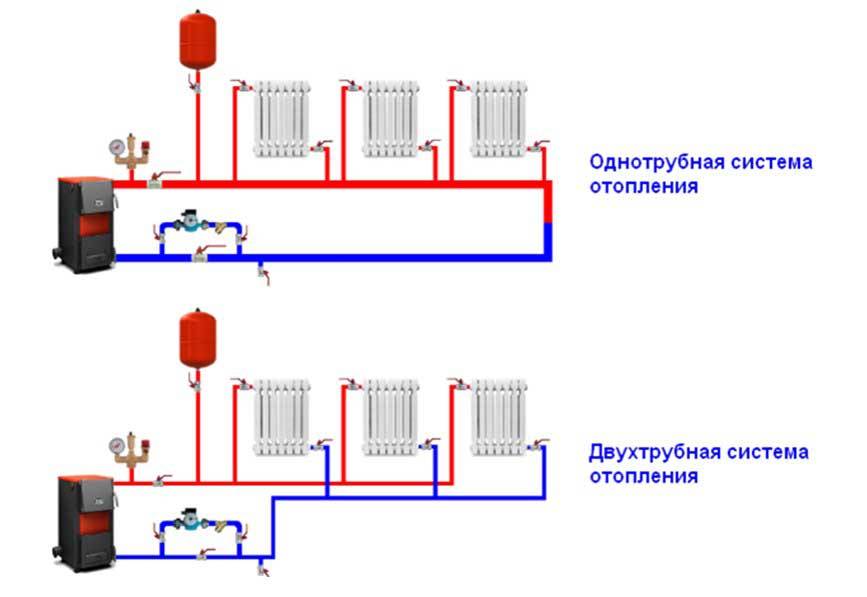

Схема установки расширительного бака для отопления мембранного типа
После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.
Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.
Назначение расширительного бачка в системе отопления
Объём жидких веществ увеличивается при нагревании. Поскольку вода несжимаемая жидкость, то даже незначительный нагрев приводит к нарастанию давления в герметичной системе отопления.
Чтобы компенсировать избыток теплоносителя в сети теплоснабжения монтируют расширительные баки. Они выполняют следующие функции:
- удаление излишков воды при нагреве;
- возврат жидкости в контур при охлаждении;
- поддержание стабильного давления в сети отопления при помощи регулировки объёма теплоносителя;
- защита всех элементов системы отопления от гидравлических ударов;
- накопление и вывод паров воздуха, появляющихся при нагревании водного теплоносителя.
Справка! Вода содержит растворённые газы, которые при подогреве принимают вид пузырьков, попадают в закрытый отопительный контур, вызывая образование воздушных пробок.
Для чего нужен
Объём килограмма воды при 20°C — 1,002 дм 3 (л), при нагреве до 90°C он увеличивается на 3,4% и достигает 1,036 л.
При циркуляции 200 л жидкости разница может составлять 6,8 литров. Для замкнутой сети отопления, это немалое количество и распределить по трубам его не получится.
Для решения проблемы устанавливают расширительный бак — специальный резервуар, подключённый одним выходом к системе.
Во время нагрева давление внутри контура компенсируется объёмом бачка: в него направляется избыточная вода, а при остывании устремляется обратно в систему.
Функции расширительного бака
С какой целью монтируется расширительный бачок? Система отопления заполнена фиксированным количеством жидкости (воды или антифриза), которая склонна к тепловому расширению. Это означает, что повышение температуры теплоносителя неизбежно ведет к повышению давления в системе. Так как трубы, радиаторы и прочие элементы инженерной конструкции неэластичны, повышенное давление приведет к разгерметизации системы – в самом слабом месте произойдет прорыв.
Вода отличается низкими показателями сжимаемости, поэтому в систему встраивают специальное устройство – мембранный или открытый бак. Его функция заключается в том, что при повышении давления сжиматься будет воздух. Это дает возможность обеспечить защиту от гидроудара. Установленный расширительный бак предохраняет систему от чрезмерного повышения давления.
Главная задача – выполнить надёжный монтаж бачка
Для системы отопления закрытого типа предназначены мембранные баки – они представляют собой емкость с эластичной водонепроницаемой мембраной внутри, которая разделяет внутренний объем на две части. Мембрана нужна, чтобы воздух не контактировал с теплоносителем. В противном случае не избежать завоздушивании сети и повышения риска коррозии стальных элементов системы.
В системе открытого типа бак сообщается с атмосферой, благодаря чему стравливается воздух из труб. По этой причине место установки открытого бака жестко регламентировано – он должен располагаться в самой высокой точке системы.
