Какое расстояние от стены до радиатора должно быть – правила крепления батарей отопления

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Необходимое количество секций

Прежде чем начинать монтировать радиаторы любого типа, нужно выполнить расчет количества секций. В точках продажи вас могут примерно сориентировать по количеству зубцов, исходя из размера помещения. Используя формулу расчета, вы можете определиться с количеством секций самостоятельно.

Так, если высота потолков в квартире не превышает 3 м, то 1 секции радиатора должно быть достаточно для обогрева 2 м 2 площади помещения. Разделив общую площадь комнаты на указанную норму и, округлив ее до целого числа в большую сторону, можно получить количество секций.

Тем не менее, описанный выше пример расчета является не совсем корректным, поскольку уровень утепления и расположение комнаты в каждом случае является индивидуальным. Например, в тщательно утепленной квартире и в старой хрущевке температура воздуха, прогреваемого одинаковыми радиаторами, будет разной. Следовательно, количество секций и общая стоимость отопительной системы в каждом из случаев значительно отличается.

Как разместить батареи

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.

Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.

По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.

В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.

Как крепить напольную батарею

На пол приходится крепить батарею в том случае, если она очень тяжёлая и вешать её на стену просто опасно. Для этой цели существуют специальные напольные кронштейны. По стоимости они выше, чем настенные, зато по надёжности крепления им нет равных. Чаще всего на пол крепят длинные радиаторы отопления, изготовленные из чугуна, однако иногда конструкции алюминиевых и стальных радиаторов также предусматривают напольный крепёж.

Этапы действий при напольной установке радиатора:

  • подбирают два кронштейна, которые подходят для данного веса батареи;
  • на отведённое для батареи основание устанавливают стойки с помощью анкерных болтов, выдерживая расстояние до стены не менее 6 см.;
  • выполняют бетонные работы, закрывая стяжкой основание кронштейнов и шляпки болтов;
  • на стойки надевают крюки, выставленные на нужной высоте, фиксируют их болтами (так же устанавливают для защиты металлические прокладки, если это предусмотрено комплектацией);
  • на крючки навешивают радиатор, внимательно выравнивая его по горизонтали.

Как правильно установить батарею под окном

Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна.

  • Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздух и не даст ему распространиться по квартире.
  • Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать.
  • Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.

Важно
Если радиатор оборудован отсекателями воздуха (см. фото), расстояние от него до подоконника должно быть более 5 см

Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей.

Такой радиатор будет отводить теплый воздух чтобы подоконник не мешал его циркуляции

Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника — 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.

Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.

Подробнее о вопросе обустройства ниши вы можете прочитать в статье «Как правильно утопить батареи в стену без потерь тепла»

Монтажные работы:

  • Перед тем, как смонтировать батарею, на поверхность стены наклеивают фольгу из алюминия. Это нужно сделать для повышения КПД устройства и улучшения теплоотдачи.
  • После этого можно размечать крепежи.
  • Нагреватель среднего размера навешивают на 2 кронштейна, расположенные под крайними секциями.
  • Если же батарея крупногабаритная, необходим дополнительный кронштейн строго в центральный проем.
  • Еще одно необходимое условие — перемычка (байпас) для однотрубной разводки, дающая возможность для самостоятельного регулирования нужного количества тепла в помещении. Преимущество байпаса в том, что его установка не предусматривает предварительного получения специальных разрешительных документов. Установить перемычку возможно и самостоятельно.

В зависимости от дизайна выбранного оборудования и хода ремонтных работ, возможно, вам также пригодятся следующие наши советы:

  • Как сделать экран на батарею?
  • Как клеить обои за батареей?

Инструкция по установке радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

  • согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
  • столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
  • если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

Выбираем радиатор

Купить за 1 клик

В данном случае стоит учитывать следующие условия:

  1. Регион проживания.
  2. Тип разводки отопления.
  3. Предполагаемый способ монтажа радиатора.
  4. Температурный режим отопительной системы.
  5. Материал отопительных труб.
  6. Размещение отапливаемого помещения в доме.
  7. Необходимость в арматуре и регулирующих элементах.

После рассмотрения всех указанных факторов можно приступать непосредственно к выбору отопительных приборов. Если вы не уверены в своих силах, желательно посоветоваться с профессионалами и почитать о характеристиках тех или иных приборов.

Все отопительные приборы, предложенные рынком, можно разделить на несколько категорий:

  • алюминиевые;
  • биметаллические;
  • вакуумные;
  • стальные;
  • чугунные.

После того как вы определитесь, поинтересуйтесь мнением опытных специалистов. Если ваши точки зрения совпадают – вы на правильном пути.

Функции и виды креплений для радиаторов

Крепежные системы предназначены для жесткой фиксации радиаторов, благодаря чему предотвращается повреждение отопительных магистралей.

Надежное крепление сохраняет работоспособность отопительных контуров и арматуры в течение всего времени эксплуатации.

Батареи, которые закреплены в вертикальном положении, будут иметь максимальную эффективность и создадут плотную тепловую завесу, отделяющую помещение от потоков холодного воздуха из окна.

Чугунные приборы имеют большую массу и оказывают нагрузку 10-20 килограмм на один крепеж и точку на стене, поэтому изделия важно выбирать с учетом предполагаемого способа установки радиаторов. Комбинированные крепежные системы станут отличным вариантом для частных домов и многоквартирных зданий

Чугунные кронштейны

Крепления из цельнолитого чугуна отличаются прочностью, долговечностью и способностью выдерживать очень большую массу. Кронштейны из этого материала востребованы при монтаже чугунного оборудования и тяжелых систем обогрева зданий.

Важно! Помимо того, что штыри из чугуна должны быть высокого качества, надо правильно их установить на стене для обеспечения надежной работы отопительных контуров

Стальной крепеж на полосе и со штыревым усилением

Крепежи на полосе из стали являются довольно простыми в установке и обеспечивают надежную поддержку радиаторов в течение всего периода эксплуатации.

Полоса может крепиться на бетонные и деревянные стены. Для установки батарей, состоящих из менее чем 10 секций, будет достаточно всего двух крепежных полос из стали.

Стальные крепления со штыревым усилением монтируются в стену при помощи специальных дюбелей, обеспечивающих повышенную износоустойчивость и стойкость к изменению формы и провисанию. Прочные детали из стали отлично подойдут для крепления как облегченных батарей, так и чугунных радиаторов.

Регулируемые стальные крепления

Эти крепежные системы очень удобны в эксплуатации и позволяют изменить положение радиатора не снимая его.

Важно! При приобретении стальных регулируемых креплений следует учитывать толщину металла и предполагаемую нагрузку на них

Порядок монтажа радиатора отопления

Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:

  1. Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
  2. Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
  3. Устанавливаются необходимые переходники, кран Маевского, заглушки;
  4. Теперь можно начинать установку непосредственно самого радиатора;
  5. Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
  6. Далее необходимо установить воздухоотводчик. Согласно современным СНИП, он обязательно должен быть автоматическим;
  7. После того, как правильный монтаж радиаторов отопления будет полностью завершен, можно удалить защитную пленку с радиаторов.

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.

Основные требования

Расстояние от пола до подоконника может отличаться в зависимости от вида окна. Однако на допустимый коэффициент, при котором тепло лучше всего удерживается в помещении, предусмотрен ГОСТ, и показатель составляет 0,55 Вт/°С×м². Это значит, что для того, чтобы добиться необходимого эффекта, нужно использовать плиту, которая будет обладать низкой теплопроводимостью.

Важную роль играет расстояние радиатора до подоконника: на тот случай существует СНиП, основные положения которого требуют:

  • Подоконник должен иметь небольшой наклон внутрь помещения – минимум 1˚.
  • Между стеной и конструкцией должна находиться теплоизоляция.
  • При монтаже учитывается высота от пола. Все подоконники должны быть на одном уровне.
  • В длину подоконник не должен быть больше 3 метров.
  • Выставляется длина относительно оконного проема, с разницей 4 мм.
  • Расстояние, требуемое отступить от батареи до подоконника, не должно быть меньше 8 см.
  • Отпилить лишние части рекомендуется при комнатной температуре.

Разновидности радиаторов

Современные системы отопления изготавливаются из разнообразных материалов, соответственно, выбор достаточно большой. Существуют следующие виды секций:

Чугунные

Благодаря физическим свойствам чугунные изделия хорошо нагреваются и удерживают тепло достаточно долго, так как у них улучшенный теплообмен. На сегодня чугунные секционные батареи имеют более презентабельный вид, чем производимые в советское время.

Схемы установки

Срок эксплуатации таких секций составляет 25–50 лет. Изъянами отмеченного вида является значительный вес, поэтому его нельзя устанавливать на стены, выполненные из ГКЛ и древесины.

Из алюминия

Внешний вид представленных батарей для отопления по внешнему виду практически не имеет различий с чугунными, но одним из преимуществ считается легкий вес секции (всего 1 кг). Благодаря малому весу алюминиевые радиаторы допускается устанавливать на любую гладкую поверхность. Что касается недостатков, то это чувствительность к минеральному составу проточной воды, а также к возможным скачкам давления непосредственно в трубопроводе.

В гостиной

Биметаллические

Такой тип батарей является хорошим вариантом для отопительной системы помещения. Это обусловлено тем, что подобный материал не подвергается воздействию состава воды, также он устойчив к перепадам давления в системе. Нагреваются биметаллические батареи достаточно быстро и при верной установке прекрасно греют воздух в квартире.

Стальные

Большая часть обозначенных радиаторов отопления имеет рельефную поверхность, так как делается точечная сварка непосредственно между каналами. Сегодня многие производители изготавливают стальные батареи с гладкой лицевой панелью. Преимуществом считается отличная теплоотдача, а также простота подключения.

В квартире

Вакуумные

Инновационные отопительные системы, представленные вакуумными радиаторами, не совсем востребованы, поскольку имеют много недостатков. Среди них можно отметить такие:

  1. Нагреваются достаточно быстро, но обогревают помещение значительно дольше. Это связано с тем, что находящийся внутри секций литиево-бромный раствор закипает при температуре 35 °С.
  2. Быстро остывают, если сравнивать с радиатором отопления из чугуна.
  3. Достаточно хрупкие, так как изготовлены из полуторамиллиметровой углеродистой стали.
  4. При повреждении секции возможна утечка находящегося внутри специального раствора.

Схема монтажа

Общим недостатком всех отопительных радиаторов считается то, что при несоблюдении расстояния, то есть при близком расположении к стене, снижается возможность нормальной циркуляции теплого воздуха. Кроме этого, подобная установка затруднит уборку скопившейся пыли за батареей. Поэтому рекомендуется соблюдать главное правило расположения секций для отопления согласно общеустановленным нормам, что отмечено в СНиП.

Нижнее подключение

Способы подключения радиаторов отопления

Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи .

Способ №1 — боковое подключение

Боковое подключение радиаторов

Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:

  1. Подача — в верхний патрубок.
  2. Обратка — в нижний.

Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.

Способ №2 — диагональное подключение

Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:

  • Подача — к верхнему патрубку батареи.
  • Обратка — к нижнему, но с противоположной стороны прибора.

То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.

Способ №3 — нижнее подключение

Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.

Нижнее подключение радиатора

Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.

Что делать? Есть два решения данной проблемы:

  1. Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
  2. Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.

Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.

Особенности установки радиаторов в квартире

Приведенные правила монтажа радиаторов отопления общие и для индивидуальных систем и для централизованных. Но перед установкой новых радиаторов в вы должны получить разрешение у управляющей или эксплуатационной кампании. Система отопления — общедомовая собственность и все самовольные переделки имеют последствия — административные штрафы. Дело в том, что при массовом изменении параметров сети отопления (замене труб, радиаторов, установке терморегуляторов и т.д.) происходит разбалансировка системы. Это может привести к тому, что весь стояк (подъезд) зимой будет мерзнуть. Потому все изменения требуют согласования.

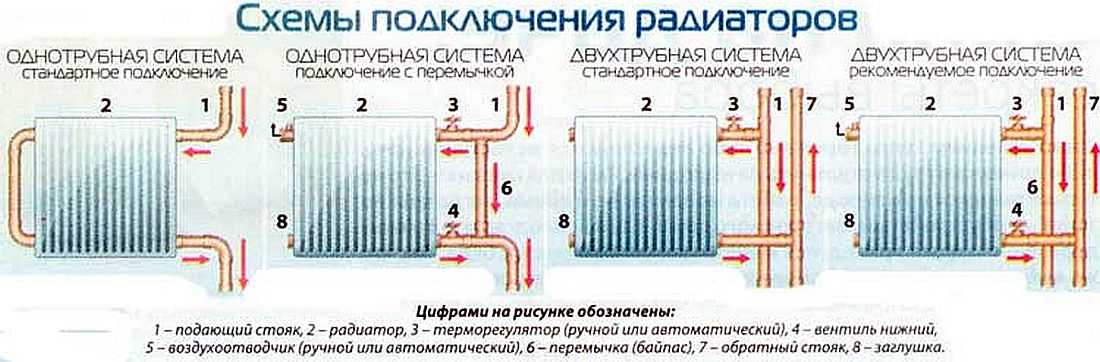

Типы разводки и подключения радиаторов в квартирах (кликните по картинке для увеличения ее размера)

Еще одна особенность носит технический характер. При вертикальной (через потолок входит одна труба, заходит на радиатор, потом выходит и идет в пол) при установке радиатора ставьте байпас — перемычку между подающим и отводящим трубопроводом. В паре с шаровыми кранами это даст вам возможность при желании (или аварии) отключать радиатор. При этом не требуется согласование или разрешение управляющего: свой радиатор вы отключили, но теплоноситель по стояку продолжает циркулировать через байпас (ту самую перемычку). Вам не нужно останавливать систему, платить за это, выслушивать претензии соседей.

Байпас нужен и при установке в квартире радиатора с регулятором (установку регулятора тоже нужно согласовывать — она сильно меняет гидравлическое сопротивление системы). Особенность его работы такова, что он перекрывает поток теплоносителя. Если перемычки нет, блокируется весь стояк. Последствия представляете…
