Конструкция отопительных регистров
Отопительные приборы в виде регистров представляют собой конструкцию из нескольких вертикальных либо горизонтальных трубопроводов, сообщающихся между собой с помощью перемычек. При этом соединительные элементы могут иметь различную форму и размер. В зависимости от их расположения выполняется классификация.
Строение регистра
Для изготовления отопительных регистров применяются гладкие трубы из углеродистой стали с круглым сечением, а также квадратные и прямоугольные. Возможно их комбинированное использование. Хорошими материалами для регистров могут быть также нержавеющая и оцинкованная сталь, алюминий, медь, латунь, но они гораздо дороже и более сложны в обработке своими руками.

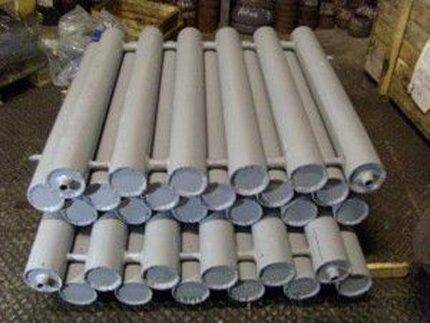

Наиболее простыми в исполнении считаются регистры отопления из стальной профильной трубы. Они могут выполняться в двух основных конфигурациях: секционного типа и змеевикового (S-образного).
В регистре секционного типа несколько отрезков профильного металлопроката с заглушенными торцами располагаются параллельно и соединяются между собой круглыми трубками меньшего сечения. Перемычки обеспечивают заполнение рядов прибора теплоностителем с двух сторон одновременно. При этом чем ближе к краю устанавливаются переходные патрубки, тем выше теплоотдача прибора.
В змеевиковом регистре жидкость проходит S-образно через ряды профильных труб, постепенно остывая. Для придания конструкции жесткости используются дополнительные глухие перемычки. Горизонтальные ряды соединяются попарно змейкой с помощью трубок меньшего сечения, как у секционных моделей, либо отрезков основного профиля. Последний вариант предпочтительнее из-за меньшего гидравлического сопротивления и большей теплоотдачи.
Присоединительные патрубки делают с резьбой или под сварку.Наиболее эффективным вариантом подключения отопительного прибора является схема сверху вниз. Для невысоких моделей и в случае принудительной циркуляции теплоносителя может быть оправдано осуществление входа и выхода снизу.
В конструкции регистра обязательно предусматривается кран Маевского или автоматический воздухоотводчик. Его располагают в конце верхнего ряда на резьбовом штуцере для обеспечения возможности замены. Обязательным условием при установке является соблюдение уклона 0,05% в сторону движения теплоносителя.
Регистры бывают как стационарными, так и переносными. Первые работают как элементы общей системы отопления, вторые выполняют задачу локального обогрева. Источником тепла для отдельного мобильного регистра служит ТЭН мощностью 1,5-6 Вт, вмонтированный в корпус.
Кроме больших горизонтальных регистров бывают востребованы также маленькие вертикальные модели. При аккуратном выполнении работ можно получить самодельные дешевые батареи отопления из профильных труб, почти не уступающие современным секционным радиаторам по эстетичности.
В некоторых случаях стальные регистры могут оказаться хорошим дополнением к уже установленным в комнате отопительным приборам. Не смотря на более низкую теплоотдачу, чем у радиаторов аналогичного размера, их применение может быть целесообразнее из-за меньшей стоимости.
Как рассчитать теплоотдачу?
Требуемое количество материала можно рассчитать, исходя из температурных параметров, которые требуется получить в помещении. На бытовом уровне этот шаг обычно пропускают – делают регистры отопления своими руками «на глазок» по принципу «чем больше, тем лучше».
Но лучше произвести простые расчёты теплоотдачи, для чего не нужно быть математиком. Потребуется лишь:
- Вычислить площадь помещения.
- Узнать о свойствах теплопередачи стали.
- Подобрать оптимальный диаметр трубы.
Площадь помещения рассчитывают умножением размера его длины на размер ширины (S = L*W). Однако для более точных расчётов рекомендуется вычислить объёмный параметр, добавив к вычислениям значение высоты (H).
Так, окончательная расчётная формула приобретает вид:
V = L*W*H
К примеру, требуется вычислить V помещения, где длина 5 м, ширина 3 м, высота 2.15 м. Получают объём помещения: V = 5*3*2.15 = 30.25 м3. Опираясь на это базовое значение, следует вести дальнейшие расчёты, определяющие количество тепла, размеры и число регистров отопления для изготовления своими руками.
Сваренные своими руками регистры отопления – блоки, состоящие из шести стальных труб диаметром свыше 100 мм. Такие батареи, сделанные без надлежащего расчёта, способны перегреть обслуживаемое помещение
Прежде всего, рассчитывается требуемое количество тепла на вычисленный объём помещения для достижения необходимой внутренней температуры (Вт):
Qп.т = V * k (Tвн – Tнар),
где V объём помещения; k – коэффициент теплопередачи стен здания; Tвн – температура внутри; Tнар – температура снаружи.
Количество тепла выделяемого одним регистром можно рассчитать по формуле:
Qр = q * L * (1-n),
где: q – тепловой поток от каждой горизонтальной и вертикальной трубы регистра (примерно 20-30 Вт/м); L – длина вертикальных и горизонтальных труб регистра (м); n – коэффициент неучтённых тепловых потоков (для металлических труб – 0,1).
К категории неучтенных потерь тепла также относится вытяжка в гараже. Если установлен механический тип, коэффициент n требуется увеличить, как минимум до 0,2.
Число регистров, соответственно, определяется формулой:
Nр = Qп.т. / Qр
Подобная методика расчётов специалистами-проектировщиками, скорее всего, будет оцениваться как упрощённая и грубая форма. Однако такой подход всё-таки видится более рациональным действием, чем расчет и изготовление регистров своими руками на глазок, без каких-либо расчётов.
Принцип работы устройства
Есть несколько вариантов для соединения и выстраивания отопительных регистров: секционный и змеевиковый. Наиболее популярным на данный момент является первый вариант, при котором трубы соединяются друг с другом трубками меньшими по диаметру. Соединение осуществляется таким образом, чтобы теплоноситель мог беспрепятственно протекать по всем трубам и секциям.
Если рассматривать соединение в форме змеевика, то следует отметить, что оно также строится из рядов труб, идущих параллельно друг другу. Однако разница здесь в том, что каждая из них соединена с последующей переходным калачом, равным по диаметру самой секции. За счет такой конструкции вся площадь поверхности оказывается задействованной в процессе, что значительно улучшает процесс теплообмена. Кроме того, здесь отсутствуют участки сужения труб, что уменьшает гидравлическое сопротивление в самом регистре отопления.
Уменьшение теплоотдачи.
В целях энергосбережения, становиться актуальным уменьшение теплоотдачи труб на тех участках коммуникаций, которые не используются по назначению, например при переходе из одного здания в другое или в неотапливаемом помещении.
Для этого есть множество вариантов использования теплоизоляционных материалов. Производители представляют на выбор достаточно широкий ассортимент, начиная от дешевых стекловолоконных и заканчивая более дорогими типа пенополистирола. Можно приобрести трубы с уже встроенными в нее утеплительными элементами.
Подведя итог, делаем выводы, что использование подобных расчетов помогает существенно сэкономить и избежать многих технических препятствий при проектировании систем водо- и теплообеспечения.
Вообще-то вы отчаянный человек, если решились на такое мероприятие. Теплоотдача трубы, конечно же, поддается расчетам и существует великое множество работ по теоретическому расчету теплоотдачи различных труб.
Начнем с того, что если вы затеяли проводить в доме отопление своими руками, то вы человек упорный и целеустремленный. Соответственно, уже составлен проект отопления, выбраны трубы: либо это металлопластиковые трубы отопления либо стальные трубы отопления. Радиаторы отопления тоже уже присмотрены в магазине.
Но, прежде чем всё это приобретать, то есть на проектном этапе, необходимо произвести условно-относительный расчет. Ведь теплоотдача труб отопления, просчитанная в проекте – это залог теплых зим для вашей семьи. Здесь ошибаться нельзя.
Методы расчета теплоотдачи труб отопления
Почему делается обычно упор на расчет теплоотдачи именно труб отопления. Дело в том, что для радиаторов отопления производственного изготовления все эти расчеты сделаны, и приводятся в инструкциях по применению изделий. Исходя из них, вы спокойно можете рассчитать необходимое количество радиаторов в зависимости от параметров вашего дома: объем, температура теплоносителя и т.д.
Таблицы. Это квинтэссенция всех необходимых параметров, собранных в одном месте. В Сети сегодня размещено великое множество таблиц и справочников для онлайн расчета теплоотдачи труб. В них вы узнаете, какова теплоотдача стальной трубы или чугунной трубы, теплоотдача полимерной трубы или медной.
Все, что необходимо при пользовании этими таблицами – знать начальные параметры вашей трубы: материал, толщина стенок, внутренний диаметр и т.д. И, соответственно, внести в поиск запрос «Таблица коэффициентов теплообмена труб».
В этот же раздел по определению теплоотдачи труб, можно отнести и использование мануальных Справочников по теплообмену материалов. Хотя, их все труднее и труднее находить, вся информация перекочевала в Интернет.
Формулы. Теплоотдача стальной трубы считается по формуле
Qтр=1.163*Sтр*k*(Tводы – Твоздуха)*(1-кпд изоляции трубы),Вт где Sтр – площадь поверхности трубы, а к – коэффициент теплопередачи от воды к воздуху.
Теплоотдача металлопластиковой трубы рассчитывается по другой формуле.
Где — температура на внутренней поверхности трубопровода, °С; t c -температура на наружной поверхности трубопровода, °С; Q — тепловой поток, Вт; l — длина трубы, м; t— температура теплоносителя, °С; t вз — температура воздушной среды, °С; a н — коэффициент наружной теплоотдачи, Вт/м 2 · К; d н — наружный диаметр трубы, мм; l — коэффициент теплопроводности, Вт/м К; d в — внутренний диаметр трубы, мм; a вн — коэффициент внутренней теплоотдачи, Вт/м 2 · К;
Вы прекрасно понимаете, что расчет теплопроводности труб отопления – величина условно-относительная. В формулы вносятся усредненные параметры определенных показателей, которые могут, и отличаются от реально существующих.
Например, в результате проводимых экспериментов выяснено, что теплоотдача полипропиленовой трубы, расположенной горизонтально, чуть ниже, чем у стальных труб того же внутреннего диаметра, на 7-8%. Именно внутреннего, так как у полимерных труб толщина стенки немного больше.
Многие факторы влияют на итоговые цифры, полученные в таблицах и формулах, именно поэтому всегда делается сноска «примерная теплоотдача». Ведь в формулах не учитываются, например, теплопотери через ограждающие конструкции здания, выполненные из разных материалов. Для этого существуют соответствующие Таблицы поправок.
Тем не менее, воспользовавшись одним из методов определения теплоотдачи труб отопления, вы будете иметь общее представление о том, какие трубы и радиаторы отопления вам нужны для дома.
Удачи вам, строители своего теплого настоящего и будущего.
Характеристики устройств
Отопительные регистры имеют несколько качеств, отличающих их от иных отопительных приборов:
- Благодаря эффективному теплообмену с окружающим пространством небольшие по размеру приборы способны отапливать крупногабаритные помещения.
- Изготовление теплообменника достаточно простое – необходим лишь сварочный аппарат и угловая шлифмашина с отрезным диском.
- Можно использовать любые доступные материалы – трубы из чугуна, нержавейки или стали.
- Приборы способны выдерживать высокое давление (10 кгс/м2) и могут работать на любых теплоносителях – воде, масле, других жидкостях, пару.
- Собрать прибор можно как уже по готовым чертежам, так и по самостоятельно составленным. Допускаются различные варианты конфигурации, заглушек, доборных элементов и отделочных материалов.
- Конечная стоимость теплообменника из гладких труб получится ниже, чем у прочих приборов с аналогичным уровнем эффективности.
Стоит отметить, что чем больше совокупная площадь поверхности прибора, тем выше его теплоотдача. В свою очередь, площадь зависит от сечения трубы и длины секции.
В большинстве случаев регистры отопления обладают такими характеристиками:
- Для теплообменника использованы электросварные трубы из углеродистой стали.
- Соединение труб выполнено одним из способов – фланцевое, на внешней резьбе, и сварное.
- Максимальное значение давления – 10 кгс/м2.
- Сечение труб в секциях – 32-219 мм.
- Минимальный отступ между уровнями – от 50 мм.
- Сечение соединительных перемычек – от 32мм.
Расчет регистров из гладких труб
Стальные регистры отопления несложно сделать своими руками. Стоимость такой системы отопления будет зависеть от того, кто будет их варить. Если техникой сварки владеете сами, вариант — самый малобюджетный, если сварщику нужно будет платить, особой разницы в стоимости с недорогими алюминиевыми не будет.
При этом регистры будут занимать большие площади, чем стандартные отопительные приборы: из-за незначительной поверхности соприкосновения с воздухом эффективность у них невысокая. Увеличивают теплоотдачу, поставив более мощный насос, но есть ограничения по скорости из-за возможных шумов в системе. О том, как подобрать мощность насоса читайте тут.
Диаметры, как говорилось — от 32 мм до 100-150 мм. Большие размеры труб ведут к увеличению объема системы. При старте и разгоне системы это минус — пока нагреется теплоноситель, пройдет прилично времени. При работе большой объем — скорее плюс: более мягкие условия для котла. С другой стороны — при большом количестве теплоносителя регулировать температуру сложно.
Таблица теплоотдачи стальных труб разного диаметра для разных условий работы системы (кликните по картинке для увеличения ее размера)
Расстояние между двумя трубами в регистре маленьким быть не должно: так снижается теплоотдача. Потому их располагают на расстоянии не меньшем чем 1,5 радиуса. Количество рядов и длина регистра зависят от требуемой мощности, а также от диаметра выбранных труб. В общем случае (для средней полосы России, для помещений со средней теплоизоляцией и высотой потолков 3м) можно считать по теплоотдаче метра стальной трубы. Эти значения приведены в таблице. По ней вы сможете найти размер и количество регистров по площади помещения.
Теплоотдача одного метра стальных труб разного диаметра — для расчета регистра отопления по площади
Для расчета по тепловым потерям помещения есть усредненные данные по тепловой мощности погонного метра стальной трубы. Можно для стандартных условий использовать их. Если система работает на других температурах, требуется внести корректировки в большую или меньшую сторону.
Если эти таблицы вам не помогли, можно сделать расчет регистра по формуле.
Формула расчета регистров из стальных труб
Подставив соответствующие значения, вы найдете теплоотдачу одной труб при ваших условиях. Теплоотдача всех последующих (второй и более) будет чуть меньше. Найденное значение нужно умножить на 0,9. Так вы рассчитаете и сможете сделать регистр из гладких труб своими руками.
Гидравлический расчет

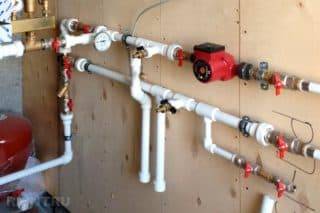

В данной схеме требуется расчет мощности циркуляционного насоса в зависимости от длины магистрали
Важный компонент схемы – гидравлический насос, создающий давление на подаче и разрежение на обратном пути. Данные расчета демонстрируют, что значения обоих параметров уменьшаются по мере увеличения расстояния от насоса в направлении перемещения теплоносителя. Если замерить данные на стометровой трубе, получается, что при удалении на 10 м давление на подаче будет составлять 90% от номинала, а обратное разрежение – 5%. При дальности в 20 м эти параметры будут равны 75% и 20% соответственно, а падение на радиаторном элементе в обоих случаях составит 95%. На расстоянии 50-60 м цифры смещаются к середине (45 и 40, 40 и 45 соответственно), а спад на радиаторе равен 85%. При дальнейшем удалении от насоса пропорции продолжают меняться в сторону увеличения разрежения; снижение давления на дистанции 70 м составит 90%, а на 80 м и более – 95%. Таким образом, в средней части потери напора будут немного больше, чем в начале и конце. Пропорционально меняющиеся показатели позволяют поддерживать примерно равные перепады давлений радиаторов.
Как установить регистр отопления
Установить регистр отопления может каждый хозяин без привлечения к работам мастера. Чтобы упростить сборочные операции, предварительно необходимо подготовить каждый из элементов отопительной системы согласно проекту.
Одно из главных предъявляемых требований – качественное соединение регистра с трубопроводами. Оно должно выдерживать максимально допустимую нагрузку – 10 МПа. Если стыковка производится посредством сварки, нужно следить за качеством швов.
Регистры рекомендуется размещать вдоль одной стены. При этом необходим минимальный уклон по направлению движения теплоносителя – до 0.05% от длины прибора.
Располагать регистры отопления необходимо поближе к половой поверхности. Чем больше диаметр основной трубы, тем меньше будет сопротивление для циркулирующего теплоносителя.
Эффективность прибора зависит от большого числа факторов, среди которых площадь нагрева, прямо пропорциональная длине и диаметру труб. Наибольшее распространение в быту получили модели со следующими характеристиками:
- Рекомендуемый диаметр труб – от 25 до 160 мм
- Соединительные перемычки у секционных моделей – от 30 мм
- Расстояние между основными трубами – от 50 мм
- Максимальное давление – 10 МПа
- Материал – высокоуглеродистая сталь
Изготавливаем регистр своими руками
Каждый, кто умеет работать со сварочным аппаратом, способен изготовить регистр отопления самостоятельно. Несложную конструкцию можно будет наполнить антифризом или маслом.
Вводное видео по изготовлению
Чтобы сделать отопительный прибор своими руками, рекомендуется следовать инструкции:
- Нужно подготовить трубы подходящих диаметров и нарезать заготовки
- Внутренняя часть трубы проверяется и при необходимости зачищается, чтоб снизить и без того высокое сопротивление для циркулирующего теплоносителя
- С торцов привариваются заглушки, в некоторых из них высверливаются отверстия
Трубками меньшего диаметра (вертикальные) соединяются более толстые (горизонтальные) Необходимо смонтировать краны для удаления воздуха, который будет скапливаться с краев Все швы аккуратно и качественно зачищаются, поверхность окрашивают масляными красками
В переносных конструкциях необходимо установить нагревательный тэн мощностью от 1.5 до 6 Вт, который будет работать от обычной розетки. Если система работает от отопительного котла, эффективность регистров можно увеличить за счет установки мощного циркуляционного насоса.
Основные преимущества
Среди многочисленных преимуществ регистров отопления следует отметить:
- Имеется возможность заказать изготовление отопительных приборов по индивидуальному чертежу заказчика
- Внутри них роль теплоносителя может выполнять не только жидкость, но и горячий пар
Установка не требует специального оборудования Могут устанавливаться в помещениях с большой площадью, так как характеризуются эффективным теплообменом несмотря на компактные и скромные размеры Приемлемая стоимость
В заключении
Безусловно, регистры отопления приходят на смену классическим радиаторам отопления. В частных домах их можно встретить в помещениях с более агрессивными условиями (туалет, ванная, периодически неотапливаемые помещения и т. д.). Для хорошего мастера не составит труда изготовить подобный прибор самостоятельно.
Отопительный прибор, состоящий из соединенных с помощью сварки между собой гладкостенных труб, называется регистром. В основном трубы, расположенные горизонтально, соединяются вертикальными короткими перемычками, через которые также проходит теплоноситель. Конструкция регистров лежит в основе создания разного вида радиаторов отопления.
Виды оребрённых труб
Трубные элементы отопления ребристого исполнения изготавливаются из следующих металлов:
- чугун (с добавками магния и церия);
- сталь;
- нержавеющая сталь;
- медь;
- латунь;
- алюминий.
По структуре конструкции оребрённые трубы подразделяются на:
- монометаллические – цельные изделия, получаемые путём отливки или вытачивания из заготовки;
- биметаллические – изделия, собранные из трубы и рёбер.
К монометаллическим изделиям относятся чугунные оребрённые трубы, которые изготавливаются методом отливки и должны отвечать требованиям ГОСТ 1816-76, а также медные и алюминиевые изделия, на которых рёбра формируют выдавливанием/прокаткой на станке.
Биметаллическое изделие представляет собой внутреннюю несущую трубу, выполненную из нержавейки или латуни, на которой расположены продольные или поперечные медные или алюминиевые рёбра.
Оребрение биметаллических труб производится следующими методами:
- накатка – на несущую трубу надевается алюминиевая или медная муфта, на которой методом накатывания выдавливаются рёбра;
- спирально-винтовая навивка – в наружную поверхность несущей трубы вдавливается при спиральной навивке металлическая лента;
- спирально-винтовая ТВЧ – крепление ленты к несущей трубе путём сваривания контактных поверхностей после их разогрева током высокой частоты;
- продольное (осевое) оребрение – соединение ленты с несущей трубой одним из видов сварки.
При изготовлении биметаллических трубных регистров для теплообменников компоновка материалов может быть следующей (несущая труба + рёбра):
- сталь + алюминий;
- алюминий + алюминий;
- латунь + алюминий
Технические характеристики чугунных труб ребристой конструкции
Чугун – металл прочный и долговечный, с высокой теплопроводностью, поэтому в системах отопления наиболее распространены чугунные оребрённые трубы, которые характеризуются следующими параметрами:
- внутренний диаметр – от 32 до 70,0 мм;
- наружный диаметр (с рёбрами) – 175,0 мм;
- рабочая температура эксплуатации – до 90 град. (краткосрочное воздействие до 150 град.),
- рабочее давление теплоносителя в системе – 1,0 МПа;
- длина отдельных элементов – от 0,5 до 6,0 м.
Форма исполнения рёбер может быть круглой или прямоугольной. Прямоугольный формат ребристых труб отопления более эффективен из-за большей площади поверхности теплоотдачи.
Разновидности отопительных регистров
Отопительные регистры представляют собой группу трубопроводов, расположенных параллельно друг другу и сообщающихся между собой. Они могут отличаться по материалу, по форме и конструктивному исполнению.
Материалы для изготовления
Чаще всего регистры отопления изготавливаются из гладких стальных труб по ГОСТ 3262-75 или ГОСТ 10704-91. Применение электросварных труб предпочтительнее из-за способности выдерживать более высокое давление. Тем не менее, на практике довольно распространены также водогазопроводные трубы, которые эксплуатируются не менее успешно. Такие отопительные приборы спокойно выдерживают всевозможные механические повреждения и нагрузки, а также работу с любым теплоносителем.
Существуют еще модели из нержавеющей стали. Их устанавливают в помещениях с повышенными требованиями к эстетичности и долговечности. В связи с повышенной стоимостью применение регистров из нержавеющей стали наиболее оправдано в ванных комнатах. Высокая стойкость к коррозии и разнообразие конфигураций полотенцесушителей из нержавеющей стали позволяют применять их даже в самых современных интерьерах санузлов.
Более эффективными с точки зрения теплоотдачи являются алюминиевые и биметаллические регистры. Они отличаются легкостью и эстетичностью, прекрасно работают в системах индивидуального отопления с хорошо организованной водоподготовкой. В остальных случаях низкое качество теплоносителя приводит к быстрому выходу приборов из строя.
Иногда можно встретить регистры из меди. Обычно их применяют в системах, где основная разводка медная. С ними удобно работать, они весьма симпатичны и долговечны. Кроме того, теплопроводность меди примерно в 8 раз выше, чем стали, что позволяет значительно уменьшить размер нагревательной поверхности. Общий недостаток всех приборов из цветных металлов – чувствительность к условиям эксплуатации – ограничивает сферу применения медных регистров.
Конструктивное исполнение
Наиболее характерные конструкции традиционных стальных регистров можно разделить на 2 типа:
- Секционные;
- Змеевиковые.
Для первого свойственно горизонтальное расположение трубопроводов и применение вертикальных узких перемычек между ними. Второй предусматривает использование прямых и дугообразных элементов одного диаметра, которые соединяются змейкой с помощью сварки. При использовании нержавейки или цветных металлов трубы просто изгибаются для придания требуемой конфигурации.
Существует три варианта исполнения присоединительных патрубков:
- Резьбовой;
- Фланцевый;
- Под сварку.
Они могут располагаться как с одной стороны прибора, так и с разных. Выход теплоносителя предусматривается под подачей или по диагонали от нее. Иногда встречается нижнее подключение магистралей, но в этом случае существенно снижается теплоотдача.
В секционных регистрах выделяют 2 вида соединений в зависимости от способа расстановки перемычек:
- «Нитка»;
- «Колонка».
Регистры из гладких труб могут использоваться как регистры основной системы отопления или как отдельные обогреватели. Для автономной работы внутрь прибора устанавливается ТЭН необходимой мощности и выполняется подключение к сети. В качестве теплоносителя для переносных электрических регистров из стали часто используют антифриз или масло, т.к. оно не замерзает при хранении либо аварийном отключении электроэнергии.
При использовании отдельно от общей системы отопления обязательно дополнительное размещение расширительного бачка в верхней части прибора. Это позволяет избежать повышения давления вследствие увеличения объема при нагреве. Размер емкости подбирается, исходя из возможности вместить около 10 % общего количества жидкости в нагревателе.
Для автономного использования регистра из стальных труб к нему привариваются ножки высотой 200 – 250 мм. Если же прибор является частью контура отопления, его перемещение не планируется и стены достаточно крепкие, то используется стационарное крепление с помощью кронштейнов. Иногда для очень массивных регистров применяют комбинированный вариант установки, т.е. прибор ставится на стойки и дополнительно фиксируется на стене.
Что учесть при проведении вычислений.
Расчет теплоотдачи стальных труб выполняется для определения количества тепла, выделяемого с поверхности труб. Такой расчет необходим всего в двух случаях:
- определение параметров отопительной системы для получения необходимой температуры;
- вычисление теплопотерь для последующего выбора утеплительных материалов
Теплоотдача труб рассчитывается по формуле:
Q=K * F * ∆t,
где
Q – теплоотдача,Ккал/ч;
К- коэффициент теплопроводности, Ккал/(кв.м * ч * С)
F – площадь труб, кв.м;
∆t – температурный напор, который вычисляется так:
∆t= 0,5 х (tп + tо) – tв,
где: tп – температура воды на входе, С
tо – температура воды на выходе, С
tв – температура в окружающей среды, С
Необходимые значения для определения температурного напора берутся согласно таблицам СНиП :
- tп = 80 С
- tо = 70 С
- tв = 20 0С
Коэффициент теплопроводности зависит от таких данных:
- материал трубы;
- ее диаметр;
- количество деталей конструкции;
Посчитать площадь труб тоже легко :
F = П * d * l,
где: П = 3,14
d – диаметр трубы
l – длина трубы
Приведем пример.
Сколько тепло может излучить стальная труба длиной 1 м и диаметром 30 мм?
Поскольку это теоретический расчет, возьмем значение ∆t = 55 0С.
Далее:
F = 3,14 * 0,03 * 1 = 0,09 кв. м
Коэффициент теплопроводности стальной трубы составляет приблизительно К = 11,5.
Q = 11,5 *0,09 * 55 = 56,9 Ккал/ч
Поскольку практически все намного сложнее, то для проведения более точных расчетов необходимо обратиться к специалисту.
Необходимо учитывать и второстепенные показатели, влияющие на теплоотдачу:
внешняя форма трубы;
- ее площадь и диаметр;
- наличие или отсутствие лакокрасочного покрытия;
- физические свойства используемых утеплителей;
- температуру воздуха в доме (или на улице);
- скорость движения теплоносителя.
Расчет регистров отопления — как рассчитать правильно
Принимая решение об установке данного вида теплообменников в своей квартире, стоит определиться, как рассчитать регистры отопления.
Для этих целей используют следующую формулу:
Q = πdнLk(tг — to)×(1 — ηиз), в которой:
π = 3,14 – постоянная величина;
dн – внешнее сечение трубы, м;
L – длина отрезка, м;
tо – температура воздуха в здании, в котором будет монтироваться регистр;
tr – температура воды, циркулирующей в трубопроводе;
k – коэффициент теплопередачи, значение которого равно 11,63 Вт/м2℃;
ηиз – коэффициент теплопередачи изоляции. Если прибор изолирован, значение ηиз=0,6-0,8. В приборах без изоляции такой коэффициент равен нулю.
Произведем расчет регистров отопления для трубы сечением 159 мм и длиной 5 м. Температура воды в контуре составляет 80 ℃, а температура воздуха в комнате – 23 ℃.
Q=3,14×0,159×5×11,63×(80-23)×(1-0)=1654,8 Вт.
Результат расчета регистров из гладких труб для отопления показал мощность теплообменника, в котором использована одна горизонтальная труба. Если он состоит из нескольких рядов, для каждого последующего уровня применяется понижающий коэффициент 0,9.
Чтобы не вникать в подробности, как рассчитать количество регистров отопления, можно воспользоваться онлайн калькуляторами, однако их результаты довольно часто остаются далекими от истины. В связи с этим желательно все-таки разобраться с формулой и выполнить расчет регистров отопления из труб, чтобы проверить, насколько правильный результат выдает калькулятор.
Во время установки отопительных регистров следует придерживаться требований ГОСТа. Поскольку соединение должно быть прочным и надежным, чтобы выдержать массу прибора находящимся внутри теплоносителем, потребуется сварочный аппарат.
Расчеты
Для чего нужен расчет регистра отопления? Начнем издали.
Какие конкретно характеристики отопительного прибора стоит учесть при его выборе?
- Рабочее давление. У сварного регистра оно заведомо превышает параметры ЦО и разрешает выдержать любой гидроудар.
- Рабочую температуру. Как несложно додуматься, тут особенных ограничений также нет.
- Тепловую мощность. Она подбирается в зависимости от объема помещения. Недочёт тепловой мощности свидетельствует, что дома будет холодно, избыток — что придется неизменно держать открытыми окна и терпеть сквозняки.
Как выполняется расчет регистров отопления для металлической круглой трубы известного диаметра?
Тут действует следующая формула:
Q = Pi*Dн *L * k * Dt, где:
- Q — тепловой поток секции в ваттах.
- Pi — число ‘пи’, принимаемое равным 3,1415,
- Dн — наружный диаметр трубы в метрах.
- L — протяженность секции в метрах.
- k — коэффициент теплопроводности металлической трубы, принимаемый равным 11,63 Вт/м2*С.
- Dt — дельта температур между воздухом и теплоносителем в помещении.
Принципиальный момент: так рассчитывается тепловой поток для одной горизонтальной трубы. В многорядном регистре для всех секций, не считая первой, употребляется дополнительный коэффициент 0,9: они так как находятся в восходящем потоке теплого воздуха от первой трубы, что снижает дельту температур.
Как пересчитать в привычные величины диаметр трубы, указанный продавцом в дюймах? Вот таблица соответствия размеров:
| Размер в дюймах | ДУ(условный проход) |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 89 |
| 4 | 100 |
| 5 | 125 |
| 6 | 150 |
| 8 | 200 |
Обратите внимание: ДУ примерно соответствует внутреннему диаметру. Для получения наружного к нему нужно прибавить удвоенную толщину стены трубы
Давайте оценим теплоотдачу четырехрядного регистра из трубы с наружным диаметром 108 мм длиной 1,2 метра при его температуре в +80 С и температуре воздуха в помещении +20 С.
- Для первой секции тепловой поток равен 3,1415*0,108*1,2*11,63*(80-20)=284 ватта.
- Для каждой последующей он умножается на 0,9. 284*0,9=255.
- Суммарное значение равняется 284+(255*3) = 1049 ватт.
Заключение
Регистры отопления из гладких труб являются долговечными «неубиваемыми» приборами с хорошими эксплуатационными характеристиками. Они имеют относительно простую конструкцию, их расчет и сборку вполне можно выполнить самостоятельно.
Особенности гладкотрубных регистров обуславливают их сферу применения. Эти отопительные приборы можно встретить в общественных зданиях, лечебных учреждениях, складах, мастерских, гаражах, оранжереях, теплицах, ангарах, промышленных цехах. Трубные радиаторы являются идеальным решением для ванных комнат, больших помещений и нестандартных архитектурных форм. В отдельных случаях может быть оправдана их установка для отопления частного дома.
