Вентиляция воздуха в помещении с помощью рекуператора

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

• простая конструкция без использования движущихся деталей;
• простой монтаж и быстрое обслуживание в ходе эксплуатации;
• КПД рекуператора до 65–70% в зависимости от условий;
• небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

• алюминиевые или стальные полые трубки диаметром 3–5 мм;
• пластиковый канал для вентиляции;
• пластиковый соединитель для воздуховода;
• оцинкованный металл или пластик размером 50×50 см;
• силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Видео: трубчатый рекуператор своими руками

Чертежи устройства

Металлические листы используются для нарезки квадратов, размеры каждой стороны могут варьироваться от 200 до 300 мм. В этом случае необходимо подбирать оптимальное значение, учитывая то, какая система вентиляции установлена в вашем доме. Листов должно быть не менее 70. Чтобы они получались ровнее, рекомендуем одновременно работать с 2-3 шт.

Схема пластичного устройства

Чтобы рекуперация энергии в системе осуществлялась полноценно, необходимо подготовить и деревянные рейки в соответствии с выбранными размерами стороны квадрата (от 200 до 300 мм). Затем их необходимо аккуратно обработать олифой. Каждый деревянный элемент приклеивается на 2-е стороны металлического квадрата. Один из квадратов необходимо оставить не оклеенным.

Пластины и деревянные бруски

Чтобы рекуперация, а вместе с ней и вентиляция воздуха, проходили эффективнее, каждую верхнюю грань реек тщательно промазывают клеевым составом. Отдельные элементы собираются в квадратный «сэндвич»

Очень важно! 2-й, 3-й и все последующие квадратные изделия следует поворачивать на 90° по отношению к предыдущему. В такой способ реализовывается чередование каналов, их перпендикулярное положение. Чередование пластин в агрегате

Чередование пластин в агрегате

На клей фиксируется верхний квадрат, на котором рейки отсутствуют. Используя уголки, конструкцию аккуратно стягивают и крепят. Чтобы рекуперация тепла в системах вентиляции осуществлялась без потерь воздуха, щели заполняют герметиком. Формируются фланцевые крепления.

Вентиляционные решения (изготовленный агрегат) помещаются в корпус. Предварительно на стенах устройства необходимо подготовить несколько уголковых направляющих. Теплообменник располагают таким образом, чтобы его углы упирали в боковые стенки, при этом вся конструкция визуально напоминает ромб.

На фото самодельный вариант устройства

Остаточные продукты в виде конденсата остаются в нижней его части. Главная задача заключается в получении 2-х вытяжных каналов, изолированных друг от друга. Внутри конструкции из пластинчатых элементом осуществляется смешивание воздушных масс, и только там. Внизу проделывают небольшое отверстие для отвода конденсата через шланг. В конструкции проделывают 4 отверстия под фланцы.

Схема монтажа вентиляции с рекуперацией

Оптимально на входе установки предусмотреть место под фильтры. Конструкция покрывается минватой. На этом этапе устанавливается вентилятор, а сам агрегат совмещается с вентиляционной системой.

Самодельный рекуператор воздуха на видео ниже.

Расчёт аппарата

Для определения мощности рекуператора под конкретное пространство используют следующую формулу:

Формула для расчёта мощности

Пример! Для подогрева воздуха в комнате до 21°С, для которой требуется 60 м3 воздуха в час: Q = 0.335х60х21 = 422 Вт.

Чтобы определить КПД агрегата достаточно определить температуры в 3-х ключевых точках его входа в систему:

Расчёт КПД

Расчет окупаемости на видео ниже.

Теперь вам известно, что такое рекуператор и насколько он необходим современным вентиляционным системам. Данные устройства все чаще устанавливаются в загородных коттеджах, объектах социальной инфраструктуры. Рекуператоры для частного дома являются довольно востребованным товаром в наше время. При определенном уровне желания рекуператор можно собрать своими руками из подручных средств, как говорилось выше в нашей статье.

Какие преимущества имеет система вентиляции с рекуперацией

Как мы уже не раз отмечали, главное преимущество такой системы — это возможность управлять взаимодействием притока и отвода воздуха. За счёт этого мы значительного снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Эффективность. Естественное удаление воздуха — это не всегда удобное решение, ведь мы становимся зависимыми от обстоятельств, условий окружающей среды, разницы в температурах. В связи с этим намного проще пользоваться системой вентиляции с рекуперацией, способной принудительно гонять воздух. Простой пример принудительной вентиляции — это кухонная вытяжка. Более сложные устройства способны, ко всему прочему, избавляться ещё и от лишней влаги. Но это простое вытяжное оборудование. В нашем же случае есть идёт о приточно-вытяжных системах, способных организовать движение воздушных потоков сразу в оба направления, смешивать их и образовывать нужные температуры для комфортного пребывания человека в помещении, то есть осуществлять рекуперацию воздуха.

Выгодность. Следует отметить, что системы с рекуперацией способны окупить свою стоимость за счёт экономии на отоплении и электроэнергии. Расходы ощутимо снижаются, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Поинтересуйтесь у знакомых, во сколько им обходится отопление загородного дома, если у вас такого нет. Цифры окажутся внушительными. Представьте, сколько средств способна сэкономить вентиляция с рекуперацией. В случае износа недорогих элементов можно их заменить без негативных последствий. В тёплое время года вы сможете экономить на климатическом оборудовании, попутно снижая выбросы в атмосферу вредных веществ. Да, даже с точки зрения экологии вы наносите природе уже значительно меньше ущерба, ведь, ко всему прочему, снижаете нагрузку на сеть. И пусть вам не кажется, что один человек это слишком мало. Во-первых, это довольно серьёзные объёмы энергии. Во-вторых, людей, которые переходят на вентиляцию с рекуперацией, с годами всё больше.

Практичность. Системы вентиляции с рекуперацией, как правило, малогабаритны, а значит, удобны при монтаже. Расположить такое оборудование можно в санузле, и в шкафу, и встроить в потолок. Моделей сегодня огромное множество, на все вкусы. Так что вам не придётся беспокоиться на счёт интерьера.

Чертежи устройства

Металлические листы используются для нарезки квадратов, размеры каждой стороны могут варьироваться от 200 до 300 мм. В этом случае необходимо подбирать оптимальное значение, учитывая то, какая система вентиляции установлена в вашем доме. Листов должно быть не менее 70. Чтобы они получались ровнее, рекомендуем одновременно работать с 2-3 шт.

Схема пластичного устройства

Чтобы рекуперация энергии в системе осуществлялась полноценно, необходимо подготовить и деревянные рейки в соответствии с выбранными размерами стороны квадрата (от 200 до 300 мм). Затем их необходимо аккуратно обработать олифой. Каждый деревянный элемент приклеивается на 2-е стороны металлического квадрата. Один из квадратов необходимо оставить не оклеенным.

Пластины и деревянные бруски

Чтобы рекуперация, а вместе с ней и вентиляция воздуха, проходили эффективнее, каждую верхнюю грань реек тщательно промазывают клеевым составом. Отдельные элементы собираются в квадратный «сэндвич»

Очень важно! 2-й, 3-й и все последующие квадратные изделия следует поворачивать на 90° по отношению к предыдущему. В такой способ реализовывается чередование каналов, их перпендикулярное положение.

Чередование пластин в агрегате

На клей фиксируется верхний квадрат, на котором рейки отсутствуют. Используя уголки, конструкцию аккуратно стягивают и крепят. Чтобы рекуперация тепла в системах вентиляции осуществлялась без потерь воздуха, щели заполняют герметиком. Формируются фланцевые крепления.

Вентиляционные решения (изготовленный агрегат) помещаются в корпус. Предварительно на стенах устройства необходимо подготовить несколько уголковых направляющих. Теплообменник располагают таким образом, чтобы его углы упирали в боковые стенки, при этом вся конструкция визуально напоминает ромб.

На фото самодельный вариант устройства

Остаточные продукты в виде конденсата остаются в нижней его части. Главная задача заключается в получении 2-х вытяжных каналов, изолированных друг от друга. Внутри конструкции из пластинчатых элементом осуществляется смешивание воздушных масс, и только там. Внизу проделывают небольшое отверстие для отвода конденсата через шланг. В конструкции проделывают 4 отверстия под фланцы.

Схема монтажа вентиляции с рекуперацией

Оптимально на входе установки предусмотреть место под фильтры. Конструкция покрывается минватой. На этом этапе устанавливается вентилятор, а сам агрегат совмещается с вентиляционной системой.

Самодельный рекуператор воздуха на видео ниже.

Расчёт аппарата

Для определения мощности рекуператора под конкретное пространство используют следующую формулу:

Формула для расчёта мощности

Пример! Для подогрева воздуха в комнате до 21°С, для которой требуется 60 м3 воздуха в час: Q = 0.335х60х21 = 422 Вт.

Чтобы определить КПД агрегата достаточно определить температуры в 3-х ключевых точках его входа в систему:

Расчёт КПД

Расчет окупаемости на видео ниже.

Теперь вам известно, что такое рекуператор и насколько он необходим современным вентиляционным системам. Данные устройства все чаще устанавливаются в загородных коттеджах, объектах социальной инфраструктуры. Рекуператоры для частного дома являются довольно востребованным товаром в наше время. При определенном уровне желания рекуператор можно собрать своими руками из подручных средств, как говорилось выше в нашей статье.

Что необходимо учитывать в работе различных моделей оборудования

Каждая система рекуперации воздуха для частного дома обладает своими сильными сторонами и сферами применения.

Система вентиляции в частном доме с рекуперацией предполагает не только поддержание показателей температуры и влажности, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, отличающихся своими функциональными характеристиками и способами установки.

Например, вытяжка, установленная в вентиляцию, позволяет вывести копоть, запах и жир. При этом в помещение поступает чистый воздух, а жирная пыль не оседает на мебели. Такие условия благотворно сказываются на самочувствии, облегчают уборку помещения.

Пластинчатый теплообменник

Конструкция теплообменника такова, что за счет разделения металлическими пластинками потоки воздуха не смешиваются. Это простое инженерное решение обеспечивает более эффективный теплообмен. Для создания подобного оборудования не требуется больших вложений. Благодаря отсутствию подвижных частей, такой прибор прослужит сравнительно долго. В настоящее время КПД таких устройств доходит до 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвержены коррозийным изменениям и обладают высокими показателями теплопередачи.

Роторная система

В таком оборудовании смешивается незначительная часть воздушных потоков, так как изолятором потоков воздуха является щетка с мелкой щетиной. Роторная система занимает большую площадь, чем пластинчатая, но также обладает высоким КПД (до 86% в лучших моделях). Вращающийся ротор и ремень, который его крутит, снижают общую надежность прибора и повышают энергозатраты на рекуперацию.

Жидкостный рекуператор в офисном помещении

Схема жидкостной рекуперации в офисном помещении

Это дорогостоящие модели, при этом КПД у них не выше, чем у аналогичного оборудования. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные рекуператоры применяются в основном в коммерческих зданиях большой площади. В частных жилых помещениях обычно используют пластинчатый или роторный рекуператор воздуха для дома.

Бризер

Система рекуперации воздуха для частного дома и бризер отличаются в своих назначениях. Прямое назначение бризера — нагревать воздух. В нем не происходит процесс теплообмена, поэтому для повышения температуры воздуха потребуется много электроэнергии.

Компактная модель рекуператора

Эта модель – локальная вентиляция с рекуператором в частном доме. Об ее использовании стоит задуматься. Компактные модели можно установить в стенах разных комнат. Они функционируют обособленно, поэтому не требуют подключения к централизованной установке, осуществляющей настройку и контроль работы всех устройств.

В таких моделях за счет встроенных вентиляторов происходит синхронное перемещение двух воздушных потоков. Продуктивность работы изменяется при помощи пульта дистанционного управления. В ночные часы устройство может быть переведено в режим тихой работы.

Чтобы не происходило обмерзание, предусмотрены специальные каналы, рядом с которыми проходит часть теплого воздуха. Но эффективность этой защиты сохраняется только до -15ºС. Активизация режима вытяжки способствует устранению изморози и льда с поверхности теплообменника. Также этот режим справится с очищением воздуха в комнате от удушливого дыма и других загрязнений.

От проникновения мусора с улицы защищает встроенный фильтр. Размер ячеек фильтра подобран таким образом, что не создает особых препятствий для воздушных потоков, но защищает от проникновения насекомых и пуха растений. Для осуществления технического обслуживания с внутренней стороны рекуператора прикреплена съемная крышка.

Правила выбора рекуператора

Приборы выбирают по мощности, чтобы справлялись с минусовыми температурами в зимнее время

При рассмотрении модели для приобретения нужно оценить, насколько ее характеристики соответствуют данным помещения, в которое планируется установить прибор (высота, площадь, нужная кратность обмена). Для вычисления этих параметров целесообразно обратиться к профессионалу, так как эта процедура требует хорошего знания строительных норм и законов перемещения потоков воздуха, а заменять прибор при ошибке в расчетах обойдется дорого.

Важно определить, сколько воздуха в кубометрах должно поступать в комнату за 1 час. Согласно санитарным нормам, минимальное значение – 30 м2 на человека

В реальности этот показатель, связанный с производительностью прибора, будет больше за счет большого числа издержек: сопротивление воздуховода, величина обслуживаемого помещения и т.д.

Также внимание при выборе обращается на чувствительность и надежность блока автоматизации. Многие современные приборы оснащены теми или иными добавочными функциями: регуляция мощности вентиляционных приборов, напора потока воздуха (оценивается количество углекислого газа в вытяжке) и т.д

Следует оценить степень шумогенерации прибора.

Рекуператор: что это такое

Это теплообменник поверхностного типа, в котором теплота отводящих газов передается через разделяющую перегородку. По типу теплоносителей классифицируются на воздушные, водяные, газовые. Для бытовых вентиляционных систем применяются воздушные аналоги. Они являются элементом принудительной вентиляции дома, квартиры.

Принцип работы

• В схеме есть две камеры – подача и вывод.
• Между ними установлена перегородка.
• Энергия от теплого потока через стенку передается холодному.
• Не происходит прямое смешивание масс, либо этот фактор незначителен.

Преимущества – оптимизация температурного баланса в комнате, уменьшение расходов на отопление. Недостаток – дополнительные расходы на организацию вентиляции, используется полезный объем дома, квартиры.

Применение этой системы позволяет снизить расходы на отопление, так как тепло нагретой комнаты используется два раза.

Так работает рекуператор

Классификация

Для эффективности функционирования нужно учитывать общую площадь контакта теплообменника с циркулирующими потоками, их соотношение и объем. Самодельный рекуператор должен быть прост в изготовлении, но при этом выполняет свои функции. Поэтому перед разработкой чертежа следует ознакомиться с видами этих устройств.

• Пластинчатый. Он состоит из нескольких кассет, в которых входные и выходные каналы чередуются, но не пересекаются. Преимущества – не потребляет электроэнергию, бесшумность. Возможно обмерзание из-за скапливания конденсата. Выход – установка специальных сборников воды. Эффективность зависит от материала пластин – полимеры, металл или целлюлоза.
• Роторный. Основной элемент – ротор, который состоит из барабана со множеством ячеек. Он разделяет трубопровод на две части. Во время вращения ротора происходит смешивание масс, передача энергии. Преимущества – КПД до 85 %, возможность регулировки скорости вращения, нет конденсата. Недостатки – зависимость от электроэнергии, нужны фильтры.
• Водяные. Тепло передается через жидкую среду. Преимущества – теплообменники могут находиться далеко друг от друга, не происходит смешивание потоков. Минус – сложность чертежа. Такие устройства применяются в производственных и коммерческих зданиях.

Основные характеристики – расход (м³/час), габариты и масса, эффективность теплообмена (60-90 %), способ монтажа (подвесной, встраиваемый). Дополнительные компоненты – звукоизоляционные материалы (роторные модели), теплоизоляция.

Для самостоятельного производства можно взять чертежи готовых заводских устройств. Это позволит избежать ошибки при проектировании и креплении.

Виды рекуператоров воздуха

По конструкции теплообменники систем вентиляции бывают:

1. Роторными. Эта разновидность представляет собой цилиндр, начиненный гофрированной сталью. Расположен он по направлению к оси приточно-вытяжного прибора. Барабан такого теплообменника постоянно вращается, пропуская поочередно теплый и холодный потоки воздуха, в результате чего и происходит рекуперация. Стоят устройства этого типа дорого и обычно устанавливаются на крупных промышленных объектах.

2. Пластинчатыми. Это наиболее простой по конструкции и дешевый вид теплообменников. Чаще всего в системы вентиляции частных домов и коттеджей включаются именно такие рекуператоры. Устройство этого типа состоит из большого количества пластин. Поступающий внутрь корпуса комнатный воздух нагревает их. Идущий же перпендикулярно ему уличный поток это тепло забирает.
3. Трубчатыми. Теплообменники этого типа также достаточно популярны, просты по конструкции и стоят не слишком дорого. Рекуперация воздуха в них происходит примерно по тому же принципу, что и в пластинчатых устройствах. Но в данном случае поток проходит по трубам. Уличный воздух при этом забирает тепло от их стенок.

Существуют и другие разновидности рекуператоров. Однако все они имеют довольно-таки сложную конструкцию и используются так же, как и роторные, в основном только на предприятиях.

Разновидности

Современные модели рекуператоров классифицируются по нескольким особенностям:

• по типу конструкции;
• по принципу действия;
• по способу монтажа.

На сегодняшний день широкой популярностью пользуются пластичные, роторные рекуператоры и модели с этиленгликолем.

Пластинчатые

Наиболее простая в эксплуатации модель рекуператора, по внешнему виду напоминающая короб, поверхность которого покрыта пластинками из тонкого металла. Наиболее приемлемое расстояние между этими пластинами, или как их по научному называют «ламелями», составляет 3 мм.

В конструкции пластинчатых рекуператоров применяются металлы с высокой теплоотдачей и теплоемкостью, например, медь или алюминий. Представляемая разновидность устройств является наиболее подходящей для эксплуатации в частном доме. Во-первых, у них невысокая стоимость. Во-вторых, такие конструкции идеально соответствуют соотношению цена/качество.

В настоящее время многие производители занимаются разработкой и продажей пластинчатых рекуператоров. Соответственно, каждая модель отличается по типу конструкции и другим факторам. По утверждению экспертов, необходимо останавливать свой выбор на рекуператорах с несколькими кассетами ламелей, а также с наличием дренажного отвода для удаления конденсата.

Единственный недостаток данной разновидности рекуператоров заключается в возникновении наледи при температуре ниже -20 градусов.

Роторные

Система роторных рекуператоров выглядит гораздо сложнее. Принцип действия таких устройств базируется на вращающемся теплообменнике. Монтаж агрегата происходит на исходящем потоке воздуха. А уже через роторный теплообменник в помещение проникают уличные воздушные массы.

Наиболее распространенная конструкция представляемой разновидности рекуператора имеет 2 трубопровода. Через первый происходит приток воздушных масс, а через второй выводится отработанный воздух. Основным преимуществом теплообменника роторной системы является высокий коэффициент полезного действия, а именно 85%.

Несмотря на все достоинства, роторные рекуператоры имеют ряд некоторых недостатков:

• сложная конструкция;
• много подвижных элементов;
• высокий расход электроэнергии.

В отличие от пластинчатых рекуператоров роторные модели работают без остановки. Именно поэтому данный вид проветривателей устанавливается в промышленных цехах.

С этиленгликолем

Представляемая разновидность рекуператоров оснащена дополнительным теплоносителем, благодаря которому увеличивается производительность устройства. Говоря простыми словами, в конструкции присутствуют 2 теплообменника, по которым происходит циркуляция этиленгликолевого раствора. Это вещество отличается высоким показателем теплоемкости, что позволяет сохранить гораздо больше тепла воздушных масс, нежели металлические кассеты.

Процесс установки рекуператоров с этиленгликолем довольно сложный. Монтаж производят исключительно опытные специалисты. Применяются такие устройства в основном на больших производствах, где площадь обогреваемого помещения составляет более 400 кв. м.

Крышные

Довольно редкая разновидность рекуператоров, приобрести которую можно на заказ. Невысокий спрос обуславливается тем, что крышная разновидность монтируется на крыше здания. Чаще всего это гипермаркеты, ТРК, промышленные объекты крупных масштабов.

Но при этом основной принцип действия может иметь прямое отношение к пластичным, роторным или комбинированным моделям.

Монтировать крышный рекуператор в доме можно лишь в том случае, если есть необходимость экономии площади жилого помещения.

Делаем заготовки для рекуператора

Как уже говорилось выше, главная и основная его часть – теплообменник. Приборы промышленного изготовления бывают с роторными или пластинчатыми теплообменниками. Пластинчатый – более простой для кустарного воплощения.

Теплообменник представляет собой систему каналов, соприкасающихся между собой. Для эффективной рекуперации площадь теплообменника должна быть не менее 3,3 м². Это можно рассчитать при помощи формулы, описывающей процесс теплопередачи. Листы оцинковки режем на прямоугольники, чтобы сделать только необходимые резы и иметь минимум обрезков, после расчётов получается, что оптимальный размер пластин 284х199 мм. Чтобы получить требуемую площадь, нужно вырезать шестьдесят пластин. Резать лучше не ножницами по металлу, потому что они загибают край, а отрезной машинкой с помощью тонкого диска по металлу.

На пластинах нужно по разметке просверлить отверстия по четырём углам, диаметром 6 мм. А затем, с помощью самоклеющегосяуплотнителя для окон создаём перемычки каналов теплообменника. На одну пластину наклеиваем уплотнитель по двум противоположным сторонам, а на второй – по двум другим сторонам (не забываем, что заготовленные пластины имеют форму прямоугольника). Одновременно проводим сборку пластин. Резьбовую штангу режем на четыре куска, накручиваем гайки и укладываем первую пластину.

Поверх уплотнителя из поролона наносим силикон, надеваем на шпильки в качестве шайб гайки М6. Произведя расчёты, получаем, что расстояние между пластинами должно быть 4 мм, тогда общая площадь сечения каналов будет равна сечению труб воздуховода и диаметру вентиляторов. Так что гайки М6 очень подходят: их высота – 4 мм.

Сборка пластин теплообменника

Укладываем следующую пластину, таким образом, чтобы полосы уплотнителя были перпендикулярно. Так продолжаем до конца, чередуя пластины, таким образом получаются воздушные каналы, перпендикулярные друг другу: в одну сторону для притока, в другую сторону – для вытяжки. В результате получаем такую пачку пластин с каналами между ними.

Из той же оцинкованной стали делаем корпус устройства. Теплообменник размещаем таким образом, как показано на схеме.

Расположение патрубков не принципиально – в зависимости от того, как подходят трубы. Единственное, что нужно учесть: зимой на входе уличного холодного воздуха будет образовываться конденсат. Поэтому нужно сделать поддон и сток жидкости.

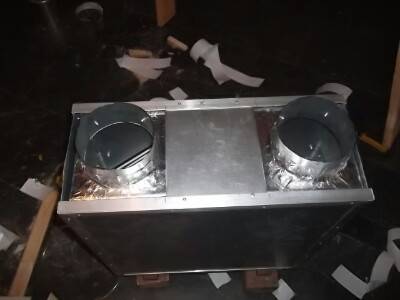

В готовом виде рекуператор выглядит так:

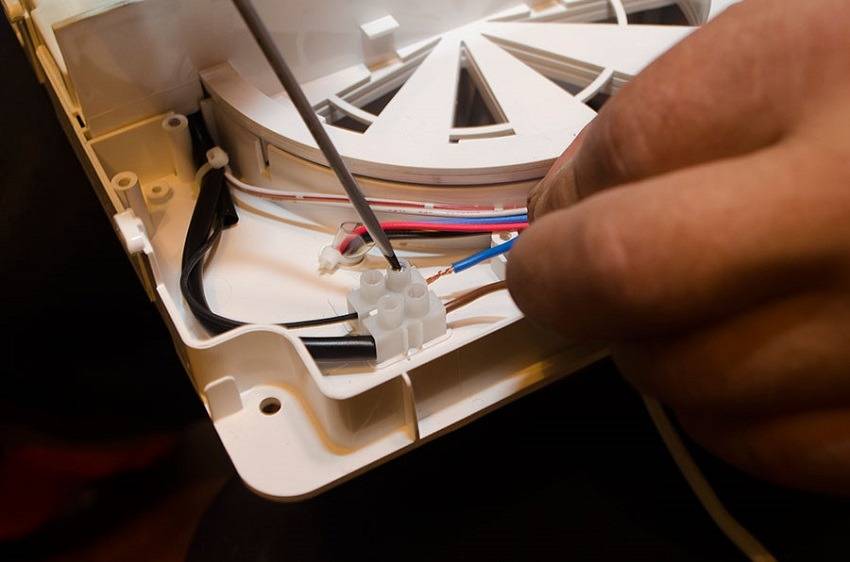

Осталось смонтировать его в систему приточно-вытяжной вентиляции, подключив через клемники вентиляторы и регулятор скорости вентиляторов.

Затратив всего около шести тысяч рублей и пару дней работы, мы получаем экономию почти сорок тысяч рублей, что, согласитесь, очень значительно.

Способ самостоятельного изготовления рекуператора

Каждый, кто знаком с инструментами, легко может самостоятельно сконструировать рабочий рекуператор воздуха. Процесс состоит из следующих шагов:

Рекуператор изготавливаем своими руками для вентиляции квартиры

1. В стене делается отверстие для воздуховода. Диаметр напрямую зависит от размера корпуса.
2. Листы оцинкованной стали болгаркой нарезаются на пластины 20×30 см. Всего понадобится около 3 кв.м. материала.
3. По периметру пластин наносится теплоизоляционный материал как пробковый, деревянный и др. Высота теплоизоляции должна составлять от 4 мм.
4. Пластины укладываются друг на друга. Стыки нужно заделать нейтральным герметиком.
5. Устройство корпуса. Размер корпуса должен позволять поместить внутрь систему пластин из стали. В стенках корпуса делают 2 отверстия под пластмассовые фланцы. Размер фланцев соответствует размеру воздуховодов. Стыки заделываются герметиком.
6. Система из стали устанавливается в корпус.
7. Внешние стенки корпуса обшиваются термоизоляцией как стекловата или пенополистирол.
8. Для безопасности и эстетичности рекуператор лучше поместить в короб из дерева или пластмассы.

Сборка рекуператора самостоятельно в целом не сложная задача

Чтобы рекуператор был максимально эффективен, и не требовал лишних затрат, выбирать его нужно, опираясь на площадь помещения. Но монтаж оборудования также немало влияет на функциональность, поэтому установку следует проводить по инструкции, ведь эффективный рекуператор не только делает воздух в квартире очищенным, но и позволяет экономить на отоплении.

Принцип действия и особенности агрегата

Понятие процесса

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

• Цены на энергоносители.
• Цена установки устройства.
• Затраты, которые связаны с обслуживанием устройства.
• Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке»

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов. Бытовые агрегаты с легкостью справляются со своей задачей

Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(t_пост –  t_улицы)/(t_комн –  t_улицы)

• t_пост – это температура поступившего воздуха (после рекуперации).
• t_улицы – температура на улице.
• t_комн – температура в доме по рекуперации.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

• Пластинчатые.
• Роторные.
• С отдельными теплоносителями.
• Трубчатые.

Конструкция	КПД	Особенности
Теплообменник пластинчатого вида с перекрестным током	От 60 до 80%	Средний КПД, небольшие потери давления, конструкция компактная, удобно подключать.
Комбинированное устройство из двух пластинчатых теплообменников с перекрестным током	От 70 до 80%	Высокий КПД, но из-за этого потери давления выше, удобно подключать.
Теплообменник противоточный на пластиках	От 80 до (!) 90%	Высокий КПД при умеренных потерях давления, требуется место для установки, конструкция дороже вышеописанных.
Теплообменник противоточный канального типа	От 85 до 95%	Самый высокий КПД, относительно большие потери давления, потребуется дополнительно пространство для установки.
Роторный теплообменник	От 75 до 85%	Из-за риска переноса запахов подойдет только для вентиляции, которая рассчитана на одну квартиру, имеет небольшое сопротивление потоку.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

• Большой вес.
• Требуется регулярный ремонт и техническое обслуживание.
• Сложно починить устройство своими руками, сделать его вновь работоспособным.
• Воздушные массы смешиваются.
• Зависимость от электроэнергии.

Пошаговая инструкция изготовления реверсивного рекуператора

Представим интересное практическое решение: парный трубчатый реверсивный рекуператор для монтирования в стене.

Необходимые материалы:

• 2 отрезка канализационной трубы;
• заглушки на них – 2 шт.;
• схема управления.

Общий вид приведён ниже:

1. Как обычно, рисуем чертеж с учётом места эксплуатации прибора. Отрезаем кусок трубы и необходимое количество трубок.
2. Забиваем рабочий объём трубками вплотную.
3. Монтируем вентиляторы в заглушку «спинами» друг к другу. С другой стороны трубы клеим фильтр.
4. Повторяем операции для второго устройства.
5. Ответственный момент – изготовление электронной схемы управления. Принцип работы системы двух блоков «тяни-толкай»: один выталкивает воздух в течение, например, минуты, другой – засасывает, и наоборот.
